2016 MAZDA MODEL 3 HATCHBACK pojistky

(Sedan)
1Kapota................................................................................................................. straně 6-20
2Lišty stěračů čelního skla.................................................................................... straně 6-38
3Střešní okno......................................................................................................... straně 3-45
4Dveře a klíče........................................................................................................straně 3-13
5Kryt hrdla palivové nádrže.................................................................................. straně 3-32
6Kola a pneumatiky............................................................................................... straně 6-47
7Vnější světla........................................................................................................ straně 6-52
8Víko zavazadlového prostoru...............................................................................straně 3-23
9Dětské bezpečnostní pojistky.............................................................................. straně 3-21
0Vnější zpětné zrcátko.......................................................................................... straně 3-35
Obrázkový rejstřík
Přehled exteriéru
1-10Výbava a místo instalace se liší podle typu vozidla

(Hatchback)
1Kapota................................................................................................................. straně 6-20
2Lišty stěračů čelního skla.................................................................................... straně 6-38
3Střešní okno......................................................................................................... straně 3-45
4Dveře a klíče........................................................................................................straně 3-13
5Kryt hrdla palivové nádrže.................................................................................. straně 3-32
6Kola a pneumatiky............................................................................................... straně 6-47
7Vnější světla........................................................................................................ straně 6-52
8Lišta zadního stěrače........................................................................................... straně 6-40
9Zadní výklopné dveře.......................................................................................... straně 3-23
0Dětské bezpečnostní pojistky.............................................................................. straně 3-21
AVnější zpětné zrcátko.......................................................................................... straně 3-35
Obrázkový rejstřík
Přehled exteriéru
Výbava a místo instalace se liší podle typu vozidla1-11

tDětské bezpečnostní pojistky
zadních dveří
Tyto pojistky jsou určeny k tomu, aby
bránily dětem v náhodném otevření
zadních dveří. Používejte je na obou
zadních dveřích vždy, když vzadu sedí
dítě.

Posunete-li páčku dětské bezpečnostní
pojistky před uzavřením dveří do polohy
zajištěno, nebude možné tyto dveře otevřít
zevnitř. Takto zajištěné dveře je možno
otevřít pouze prostřednictvím vnější kliky
dveří.

ZamknoutOdem-
knout
Zadní výklopné dveře /
Víko zavazadlového
prostoru
VAROVÁNÍ
Nikdy nepřevážejte osoby
v zavazadlovém prostoru:
Převážení osob v zavazadlovém
prostoru je nebezpečné. Během
náhlého brzdění nebo při nehodě
může být osoba převážená
v zavazadlovém prostoru vážně
zraněna nebo i usmrcena.
Nikdy nejezděte s otevřenými
zadními výklopnými dveřmi / víkem
zavazadlového prostoru:
Přítomnost výfukových plynů
v kabině je nebezpečná. Otevřené
zadní výklopné dveře / víko
zavazadlového prostoru jedoucího
vozidla jsou příčinou pronikání
výfukových plynů do interiéru
kabiny. Tyto plyny obsahují CO
(oxid uhelnatý), který je bezbarvý,
bez zápachu a je vysoce jedovatý.
Při jeho vdechování může dojít ke
ztrátě vědomí a následné smrti.
Otevřené zadní výklopné dveře /
víko zavazadlového prostoru navíc
mohou být v případě nehody
příčinou vypadnutí cestujících
z vozidla.
Před jízdou
Dveře a zámky
3-21

Elektricky ovládaná okna
Systém elektrického ovládání oken je
funkční pouze v případě, kdy je spínač
zapalování v poloze ON.
VAROVÁNÍ
Před zavíráním okna se ujistěte, zda
je prostor pro jeho posuv volný:
Zavírání elektricky ovládaného okna
je nebezpečné. Při zachycení rukou,
přivření hlavy nebo krku může být
cestující vážně poraněn, nebo
dokonce usmrcen. Toto varování
platí zejména pro děti.
Nikdy nedovolte dětem, aby si hrály
se spínači elektrického ovládání
oken:
Nejsou-li tyto spínače zablokovány
prostřednictvím pojistného spínače,
mohou děti nechtěně aktivovat
posuv oken, přičemž mohou při
zachycení oknem utrpět vážná
poranění rukou, hlavy nebo krku.
UPOZORNĚNÍ
V rámci ochrany před přepálením
pojistky nebo poškozením systému
elektrického ovládání oken
nemanipulujte zároveň více než se
třemi okny.
POZNÁMKA
Elektricky ovládané okno se může
přestat otevírat / zavírat, budete-li držet
spínač nadále stisknutý i poté, co se
elektricky ovládané okno zcela
otevřelo / zavřelo. Pokud se elektricky
ovládané okno neotevírá / nezavírá,
chvíli vyčkejte a poté znovu stiskněte
spínač.
tPoužití elektricky ovládaných oken
(typ A)
POZNÁMKA
•Je-li hlavní pojistný spínač na dveřích
řidiče v poloze odjištěno, mohou být
jednotlivá okna spolujezdců ovládána
prostřednictvím spínačů na
příslušných dveřích (strana 3-44).
•Všechna okna spolujezdců mohou
být také ovládána hlavním ovladačem
na dveřích řidiče.
Levé zadní okno
Pravé zadní oknoOkno
předního
spolujezdce
Okno řidiče
Hlavní ovládací spínače
Před jízdou
Okna
3-40

4Při jízdě
Informace týkající se bezpečné jízdy a zastavení.
Startování/zastavení motoru............ 4-4
Spínač zapalování......................... 4-4
Startování motoru......................... 4-6
Vypnutí motoru........................... 4-12
i-stop
*......................................... 4-13
Přístrojový panel a displej............. 4-23
Přístroje a ukazatele.................... 4-23
Multifunkční displej
*..................4-32
Aktivní projekční displej
*...........4-38
Varovné/indikační kontrolky....... 4-41
Ovládání manuální
převodovky....................................... 4-48
Schéma řazení převodových stupňů
manuální převodovky..................4-48
Automatická převodovka............... 4-51
Ovládací prvky automatické
převodovky................................. 4-51
Systém pojistky řazení................4-52
Převodové stupně........................ 4-53
Režim manuálního řazení........... 4-55
Přímý režim
*...............................4-62
Rady pro jízdu.............................4-63
Spínače a ovládací prvky............... 4-64
Ovládání osvětlení vozu............. 4-64
Přední mlhová světla
*................. 4-70
Zadní mlhové světlo
*.................. 4-71
Signalizace změny směru jízdy
a změny jízdního pruhu.............. 4-73
Stěrače a ostřikovače čelního
skla..............................................4-74
Stěrač a ostřikovač zadního
okna
*........................................... 4-77
Ostřikovače hlavních
světlometů
*................................. 4-78
Odmlžovač zadního okna........... 4-79
Houkačka.................................... 4-81
Varovné blikače.......................... 4-81
Brzdy.................................................4-83
Brzdová soustava........................ 4-83
Systém signálu nouzového
zastavení......................................4-88
Asistent pro rozjezd do kopce
(HLA)
*........................................4-89
ABS/TCS/DSC................................. 4-90
Protiblokovací brzdový systém
(ABS)..........................................4-90
Systém kontroly prokluzu kol
(TCS)
*.........................................4-91
Systém řízení jízdní stability
(DSC)
*........................................ 4-92
i-ELOOP...........................................4-95
i-ELOOP
*................................... 4-95
*N
které modely.4-1

POZNÁMKA
•(Vozidla s audiosystémem typu C /
typu D)
Jsou-li údaje týkající se spotřeby
paliva vynulovány pomocí monitoru
spotřeby paliva nebo je vynulováno
denní počítadlo A, když je zapnuta
funkce, která synchronizuje monitor
spotřeby paliva a denní počítadlo,
současně se vynulují údaje o spotřebě
paliva i ujetá vzdálenost A.
Viz Monitor spotřeby paliva na
straně 4-98.
•Pouze denní počítadla zaznamenávají
vzdálenosti jednotlivých tras
v desetinách kilometrů.
•Stav denního počítadla bude
vynulován, pokud:
•Bude přerušena dodávka napětí
(přepálení pojistky, odpojení
akumulátoru vozidla).
•Vozidlo ujelo vzdálenost delší než
9 999,9 km.
tOtáčkoměr*
Otáčkoměr udává počet otáček motoru
v tisících za minutu.
UPOZORNĚNÍ
Nezvyšujte otáčky motoru tak, aby
ručička otáčkoměru vstoupila do
ČERVENÉHO POLE.
Mohlo by tím dojít k vážnému
poškození motoru.
Typ A

*1Rozsah se liší podle typu přístroje.*
1Proužkované
pole
*
1Červená
zóna
Typ B

*1Rozsah se liší podle typu přístroje.*1
Proužkované pole
*1
Červená zóna
POZNÁMKA
Když ručička otáčkoměru vstoupí do
PROUŽKOVANÉHO POLE, znamená
to, že je nutno přeřadit dříve, než
ručička vstoupí do ČERVENÉHO
POLE.
ttPalivoměr (bez multifunkčního
displeje)
Palivoměr ukazuje, přibližně kolik paliva
zůstává v nádrži, když je spínač zapalování
v poloze ON. Doporučujeme Vám, abyste
neustále udržovali alespoň 1/4 objemu
paliva.
Při jízdě
Přístrojový panel a displej
4-26*N
které modely.

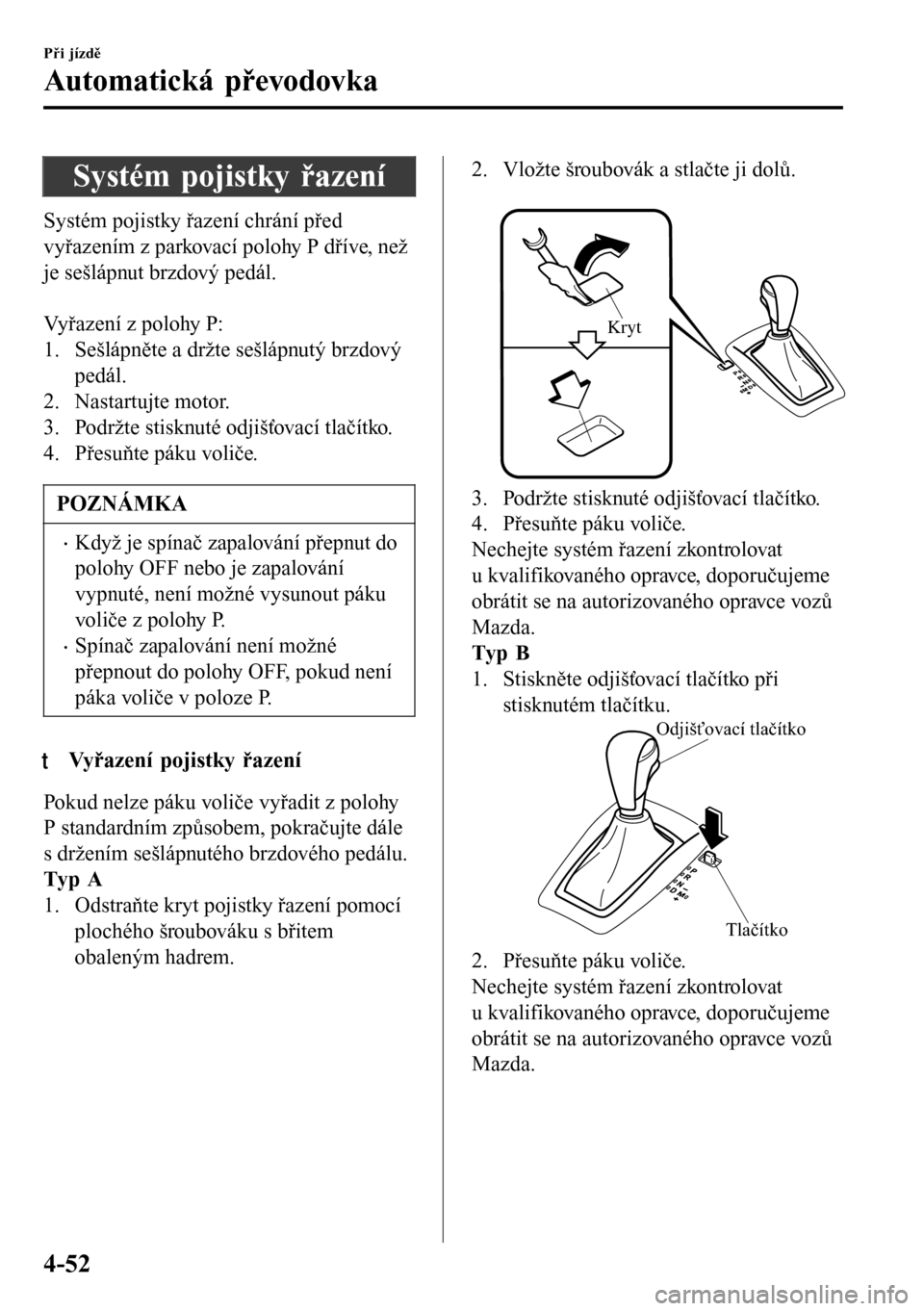

Systém pojistky řazení
Systém pojistky řazení chrání před
vyřazením z parkovací polohy P dříve, než
je sešlápnut brzdový pedál.

Vyřazení z polohy P:
1. Sešlápněte a držte sešlápnutý brzdový
pedál.
2. Nastartujte motor.
3. Podržte stisknuté odjišťovací tlačítko.
4. Přesuňte páku voliče.
POZNÁMKA
•Když je spínač zapalování přepnut do
polohy OFF nebo je zapalování
vypnuté, není možné vysunout páku
voliče z polohy P.
•Spínač zapalování není možné
přepnout do polohy OFF, pokud není
páka voliče v poloze P.
tVyřazení pojistky řazení
Pokud nelze páku voliče vyřadit z polohy
P standardním způsobem, pokračujte dále
s držením sešlápnutého brzdového pedálu.
Typ A
1. Odstraňte kryt pojistky řazení pomocí
plochého šroubováku s břitem
obaleným hadrem.
2. Vložte šroubovák a stlačte ji dolů.

Kryt
3. Podržte stisknuté odjišťovací tlačítko.
4. Přesuňte páku voliče.
Nechejte systém řazení zkontrolovat
u kvalifikovaného opravce, doporučujeme
obrátit se na autorizovaného opravce vozů
Mazda.
Typ B
1. Stiskněte odjišťovací tlačítko při
stisknutém tlačítku.
Odjišťovací tlačítko
Tlačítko
2. Přesuňte páku voliče.
Nechejte systém řazení zkontrolovat
u kvalifikovaného opravce, doporučujeme
obrátit se na autorizovaného opravce vozů
Mazda.
Při jízdě
Automatická převodovka
4-52

6Údržba a péče o vozidlo
Jak udržet váš vůz Mazda v bezvadném stavu.
Nezbytné informace.......................... 6-2
Úvod............................................. 6-2
Plánovaná údržba..............................6-4
Plánovaná údržba.......................... 6-4
Sledování údržby........................ 6-16
Údržba prováděná majitelem........ 6-18
Bezpečnostní opatření týkající se
údržby prováděné majitelem.......6-18
Kapota.........................................6-20
Přehled motorového prostoru......6-22
Motorový olej............................. 6-24
Chladicí kapalina motoru............6-31
Brzdová/spojková kapalina......... 6-34
Kapalina automatické převodovky
(čtyřstupňová převodovka)......... 6-35
Kapalina ostřikovače oken a hlavních
světlometů...................................6-36
Mazání částí karoserie................ 6-37
Lišty stěračů................................6-38
Akumulátor................................. 6-42
Výměna baterie ve startovací
kartě............................................ 6-45
Pneumatiky................................. 6-47
Žárovky....................................... 6-52
Pojistky....................................... 6-70
Péče o vzhled................................... 6-75
Péče o exteriér vozu.................... 6-75
Péče o interiér vozu.................... 6-81
6-1
