2016 MAZDA MODEL 3 HATCHBACK pojistka

POZNÁMKA
•Systém můžete také aktivovat dvojím
stisknutím tlačítka uzamknout
(LOCK) na dálkovém ovladači
centrálního zamykání během 3
sekund.
•(S funkcí inteligentního dálkového
ovládání)
Systém můžete také aktivovat dvojím
stisknutím vnějšího spínače dveří
v průběhu 3 sekund.
5. Indikační kontrolka se rozsvítí asi na 3
sekundy na znamení, že byl systém
aktivován.

POZNÁMKA
Systém dvojitého zamykání nelze
aktivovat ve chvíli, kdy jsou některé
dveře vozu nebo zadní výklopné dveře
otevřené.
Jak deaktivovat systém
Odemkněte dveře řidiče nebo zapněte
zapalování.
POZNÁMKA
Je-li přerušena dodávka elektrické
energie (spálená pojistka nebo
odpojený akumulátor), je možno
systém deaktivovat pouze odemknutím
dveří pomocí pomocného klíče.
tZamykání, odemykání pomocí
vnějšího spínače dveří (S funkcí
inteligentního dálkového ovládání)
V okamžiku, kdy máte startovací kartu
u sebe, mohou být všechny dveře i zadní
výklopné dveře/víko zavazadlového
prostoru zamykány nebo odemykány
stisknutím vnějšího spínače na předních
dveřích.
(Hatchback)
Pouze vnější spínač na zadních
výklopných dveřích může být použit
k zamknutí všech dveří a zadních
výklopných dveří.
Přední dveře
Ovládací spínač
Zadní výklopné dveře (hatchback,
pouze zamknutí)
Ovládací spínač
Před jízdou
Dveře a zámky
3-14

Schéma řazení
převodových stupňů
manuální převodovky
5stupňová převodovka
6stupňová převodovka
Poloha neutrálu
Poloha neutrálu
Vůz je vybaven pětistupňovou nebo
šestistupňovou převodovkou. Jejich
schémata řazení jsou uvedena výše.

Při řazení jednotlivých převodových
stupňů sešlapujte pedál spojky až na
podlahu; pak jej pomalu uvolňujte.

(5stupňová převodovka)
Nechtěnému přeřazení z pátého
převodového stupně na zpátečku zabraňuje
bezpečnostní pojistka. Při řazení R
(zpátečky) je nutno posunout řadicí páku
nejprve do polohy neutrálu.
(6stupňová převodovka)
Vozy vybavené šestistupňovou
převodovkou jsou vybavené zařízením,
které zabraňuje nechtěnému zařazení
zpátečky. Řadicí páku nejprve stlačte dolů
a teprve poté řaďte zpátečku.
VAROVÁNÍ
Při jízdě na kluzkém povrchu nebo
ve vysoké rychlosti se vyvarujte
náhlému brzdění motorem:
Při podřazení na nižší převodový
stupeň při jízdě na vozovce pokryté
sněhem nebo ledem nebo při jízdě
vysokou rychlostí může dojít
k náhlému zvýšení brzdného účinku
motoru, který může být nebezpečný.
Náhlá změna rychlosti otáčení kol
může mít za následek vznik smyku.
To může vést až ke ztrátě kontroly
nad vozidlem nebo k nehodě.
Pokud necháváte vůz bez dozoru,
nezapomeňte vždy přesunout řadicí
páku do polohy 1 nebo R
a zatáhnout parkovací brzdu:
V opačném případě by se vůz mohl
dát náhle do pohybu a způsobit
nehodu.
Při jízdě
Ovládání manuální převodovky
4-48

Kapota
VAROVÁNÍ
Vždy zkontrolujte, zda je kapota
zavřená a bezpečně zajištěná:
Kapota, která není zavřená
a bezpečně zajištěná, je nebezpečná,
protože se může během jízdy otevřít
a zablokovat výhled řidiče z vozu,
což může být příčinou vzniku vážné
nehody.
tOtevírání kapoty
1. Když je vozidlo zaparkováno, zatáhněte
za páčku pro otevírání kapoty motoru.

Uvolňovací páčka
2. Vložte ruku do otvoru v kapotě,
odsuňte bezpečnostní pojistku směrem
doprava a kapotu zvedněte.

Páka
POZNÁMKA
Když stojíte čelem k vozidlu, pojistka
se nachází mírně nalevo od středu
kapoty.
3. Uchopte opěrnou tyč kapoty v místě
měkkého chrániče a kapotu opěrnou
tyčí v otvoru označeném šipkou
zapřete tak, aby zůstala otevřená.

Polstr
Svorka
Svorka
Opěrná tyč
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-20

Poji stky
Elektrický systém Vašeho vozu je chráněn
pojistkami.

Pokud přestanou fungovat jakákoli světla,
příslušenství nebo ovládací prvky vozidla,
zkontrolujte nejprve pojistku příslušného
obvodu. Pokud je pojistka přepálená, je
roztavený její vnitřní článek.

Pokud opět dojde k přepálení téže pojistky,
přestaňte příslušný systém používat
a obraťte se co nejdříve na kvalifikovaný
servis, doporučujeme autorizovaného
opravce vozů Mazda.
tVýměna pojistek
Výměna pojistek na levé straně vozidla
Pokud elektrický systém vozu nefunguje,
zkontrolujte nejprve pojistky na levé straně
vozu.

1. Ujistěte se, že je spínač zapalování
v poloze vypnutý a ostatní spínače jsou
vypnuté.
2. Otevřete kryt pojistkové skříňky.
3. Pomocí spony na vytahování
připevněné na krytu pojistkové skříňky
přímým tahem vyjměte pojistku
z jejího konektoru.
4. Zkontrolujte ji, a pokud je spálená,
vyměňte ji za novou.
Normální Přepálená
5. Vložte novou pojistku se stejnou
ampérovou hodnotou a zkontrolujte,
zda je pevně usazena. Pokud není
usazená pevně, nechejte si ji nasadit
odborníkem. Doporučujeme obrátit se
na autorizovaného opravce vozů
Mazda.
Pokud nemáte k dispozici žádné
náhradní pojistky, můžete si jednu
o stejné hodnotě „vypůjčit“ z obvodu,
který není pro provoz vozidla nezbytně
nutný, například z obvodu AUDIO
nebo OUTLET.
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-70

UPOZORNĚNÍ
Pojistku vždy vyměňujte za originální
pojistku Mazda nebo ekvivalentní
pojistku stejné hodnoty. V opačném
případě by mohlo dojít k poškození
elektrického systému vozidla.
6. Znovu nasaďte kryt a ujistěte se, že je
bezpečně nasazený.
Výměna pojistek pod kapotou
Pokud hlavní světlomety nebo jiné
elektrické zařízení nefungují a pojistky
v kabině vozu jsou v pořádku, zkontrolujte
pojistkovou skříň v motorovém prostoru.
Je-li pojistka přepálená, musíte ji vyměnit.
Postupujte takto:

1. Ujistěte se, že je spínač zapalování
v poloze vypnutý a ostatní spínače jsou
vypnuté.
2. Demontujte kryt pojistkové skříně.
3. Pokud je spálená MAIN (HLAVNÍ)
pojistka, vyměňte ji za novou se
stejnou ampérovou hodnotou.
Normální
Přepálená
VAROVÁNÍ
Nevyměňujte si hlavní pojistku ani
multiplexní pomalou pojistku sami.
Výměnu hlavní pojistky přenechejte
kvalifikovanému opravci,
doporučujeme autorizovaného
opravce vozů Mazda:
Výměna těchto pojistek svépomocí
je bezpečná, protože se jedná
o vysokonapěťové pojistky.
Nesprávné provedení výměny této
pojistky může způsobit úraz
elektrickým proudem, případné
zkratování může způsobit požár.
4. Znovu nasaďte kryt a ujistěte se, že je
bezpečně nasazený.
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-71

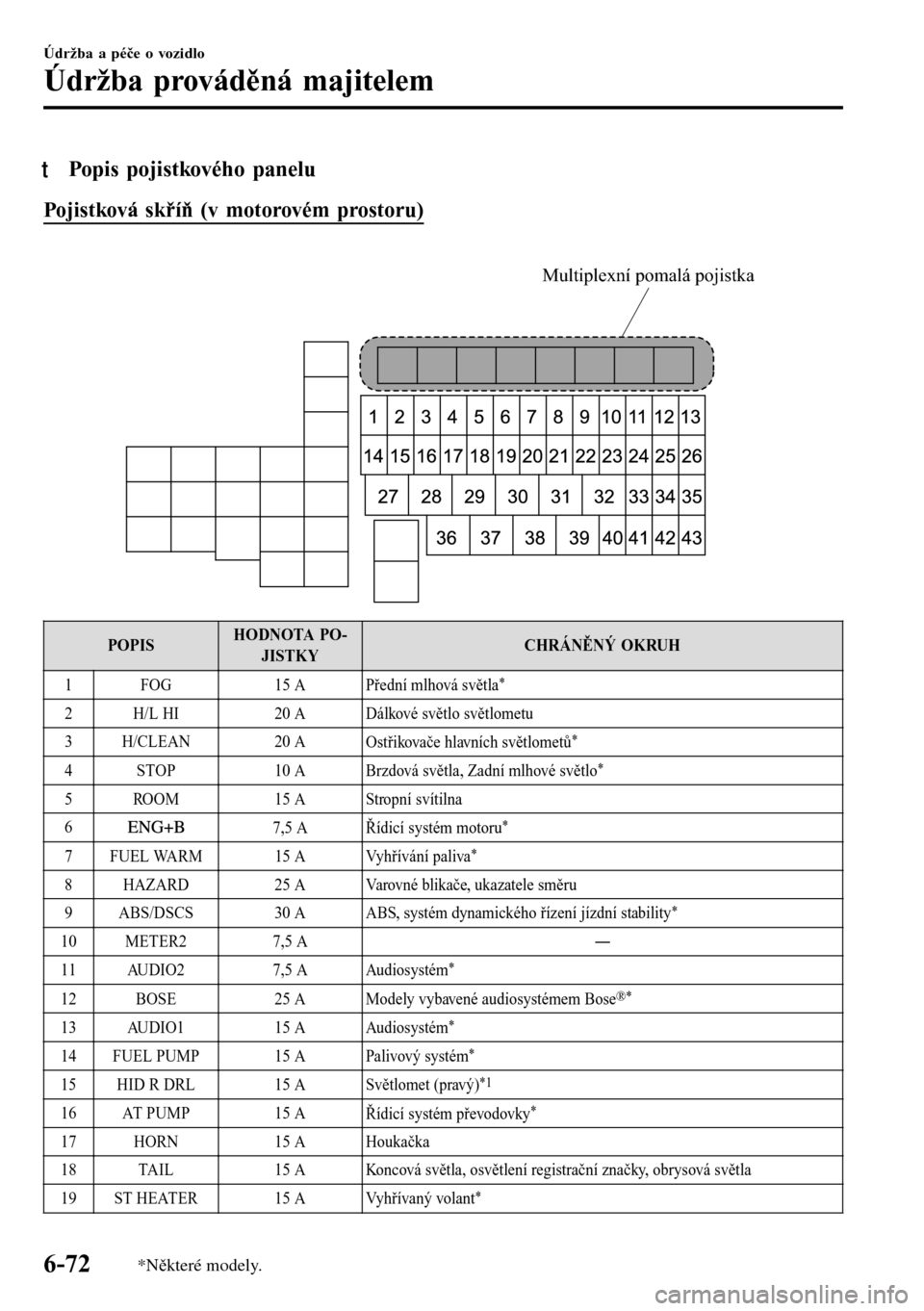

tPopis pojistkového panelu
Pojistková skříň (v motorovém prostoru)

Multiplexní pomalá pojistka
POPISHODNOTA PO-
JISTKYCHRÁNĚNÝ OKRUH
1 FOG 15 A
Přední mlhová světla
*
2 H/L HI 20 A Dálkové světlo světlometu
3 H/CLEAN 20 A
Ostřikovače hlavních světlometů
*
4 STOP 10 A
Brzdová světla, Zadní mlhové světlo*
5 ROOM 15 A Stropní svítilna
6
7,5 A Řídicí systém motoru*
7 FUEL WARM 15 A
Vyhřívání paliva*
8 HAZARD 25 A Varovné blikače, ukazatele směru
9 ABS/DSCS 30 A ABS, systém dynamického řízení jízdní stability
*
10 METER2 7,5 AŠ
11 AUDIO2 7,5 A
Audiosystém
*
12 BOSE 25 A Modely vybavené audiosystémem Bose®*
13 AUDIO1 15 A
Audiosystém*
14 FUEL PUMP 15 A
Palivový systém*
15 HID R DRL 15 A Světlomet (pravý)*1
16 AT PUMP 15 A
Řídicí systém převodovky*
17 HORN 15 A Houkačka
18 TAIL 15 A Koncová světla, osvětlení registrační značky, obrysová světla
19 ST HEATER 15 A Vyhřívaný volant
*
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-72*N
které modely.

Rejstřík
Volant.................................................3-34
Houkačka......................................4-81
Vybitý akumulátor.............................7-23
Startování pomocí startovacích
kabelů...........................................
7-23
Výběr jízdních režimů.....................4-103
Výfukové plyny..................................3-30
Výměna
Baterie ve startovací kartě............
6-45
Kolo..............................................6-51
Pneumatiky...................................6-50
Pojistka.........................................6-70
Stěrač............................................6-38
Žárovky.........................................6-52
Výstražné zprávy zobrazované na
displeji................................................
7-49
Z
Zadní háčky na oděvy......................5-161
Zadní parkovací asistent...................4-215
Nastavení kvality obrazu............4-222
Obsluha zadního parkovacího
asistenta......................................
4-218
Odchylky mezi skutečnými
podmínkami na vozovce a obrazem
na displeji...................................
4-221
Prostor zobrazitelný na
obrazovce....................................
4-217
Přepnutí zobrazení zadního
parkovacího asistenta..................
4-216
Umístění zadní parkovací
kamery........................................
4-216
Zobrazení na displeji..................4-218
Zadní sedadlo.......................................2-9
Zadní výklopné dveře........................3-21
Zapalování
Spínač.............................................
4-4
Záběh vozidla.....................................3-56
Zámky dveří.......................................3-11
Záruka..................................................8-2
Závěrečná obrazovka........................4-102
Záznam dat vozidla..............................8-5
Zobrazení nastavené rychlosti pro
tempomat............................................
4-29
Zobrazení okolní teploty....................4-28
Zobrazení spotřeby paliva..................4-99
Zobrazení účinnosti..........................4-102
Zobrazení vnější teploty....................4-28
Zobrazení výsledků..........................4-100
Zprávy zobrazované na multifunkčním
displeji................................................
7-47
Zrcátka
Vnější zpětná zrcátka...................
3-35
Vnitřní zpětné zrcátko..................3-38
Zvedák.................................................7-6
Zvuková signalizace poklesu tlaku
v pneumatikách..................................
7-54
Zvukové upozornění systému varování
před opuštěním jízdního pruhu..........
7-54
Ž
Žárovky
Technické údaje............................
9-12
Výměna........................................6-52
10-11
