Page 569 of 696
5697-3. Самостоятельное техническое обслуживание
7
IS200t_ER(OM53D24R)
Техническое обслуживание и уход за автомобилем
Вывинтите 5 винтов и
снимите внешнюю крышку
зеркала и крышку за
зеркалом .
Поворачивайте цоколь
лампы против часовой
стрелки .
Извлеките лампу .
Установите новую лампу , а
затем установите патрон
лампы в ламповый бл ок ,
вставив и поворачивая
цоколь лампы по часовой
стрелке .
При установке патрона ,
совместите метки на корпусе и
патроне .
4
5
6
7
Page 570 of 696

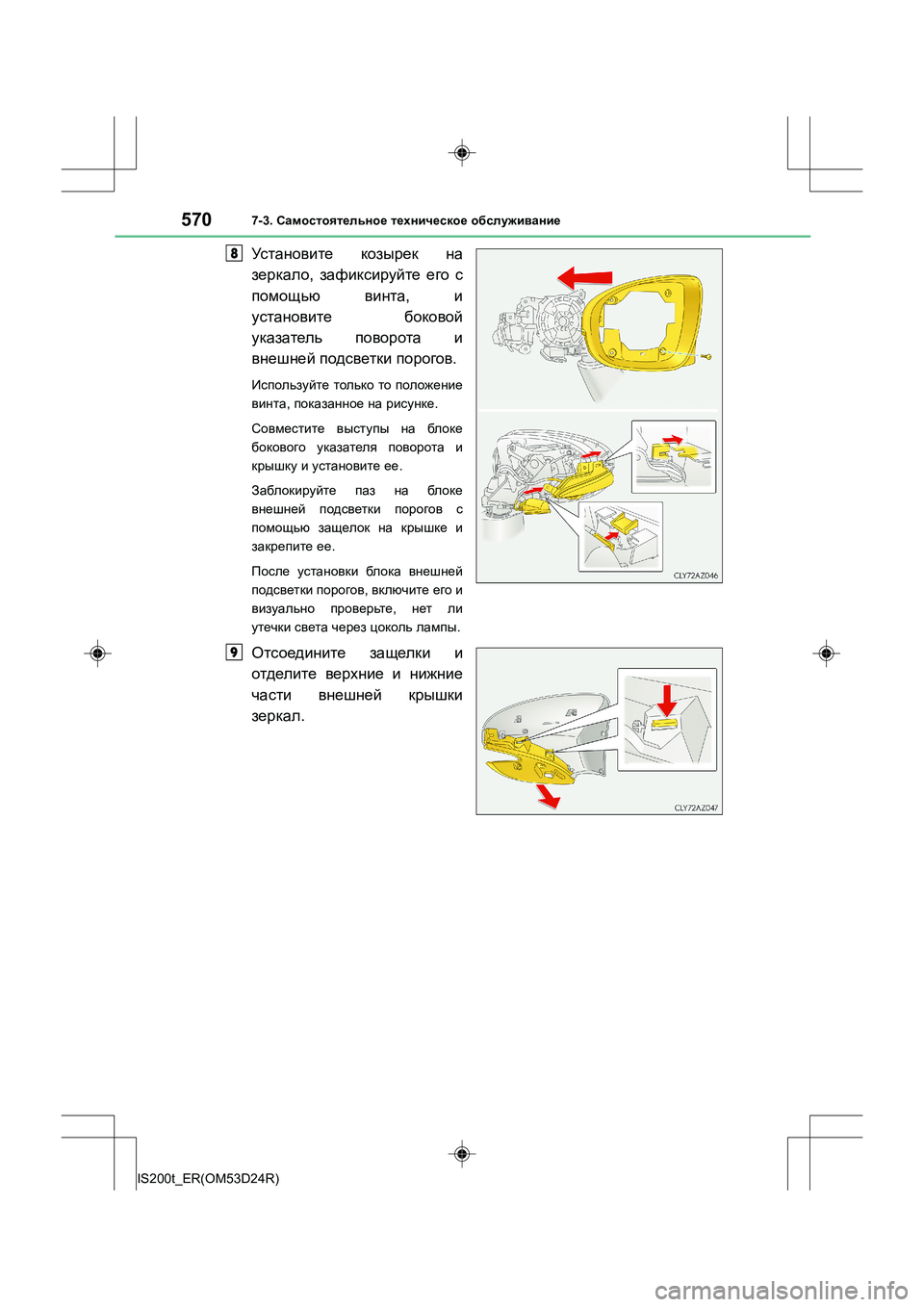

5707-3. Самостоятельное техническое обслуживание
IS200t_ER(OM53D24R)
Установите козырек на
зеркало , зафиксируйте его с
помощью винта, и
установите боковой
указатель поворота и
внешней подсветки порогов .
Используйте только то положение
винта , показанное на рисунке .
Совместите выступы на бл о ке
бокового ук азателя поворота и
крышку и установите ее .
Заблокируйте паз на бл о ке
внешней подсветки порогов с
помощью защелок на крышке и
закрепите ее .
После установки бл о к а внешней
подсветки порогов , включите его и
визуально проверьте , нет ли
утечки света через цоколь лампы .
Отсоедините защелки и
отделите верхние и нижние
части внешней крышки
зеркал .
8
9
Page 571 of 696
5717-3. Самостоятельное техническое обслуживание
7
IS200t_ER(OM53D24R)
Техническое обслуживание и уход за автомобилем
Установите внешнюю
крышку зеркала , установив
сначала нижнюю сторону , а
затем установив верхнюю
сторону .
При установке нижней части
крышки , вставьте вилку бокового
указателя поворота в отверстие в
крышке .
Закрепите крышку винтами и
подсоедините контакты
обратно .
Закрепите провода путем
переустановки на крючки с
обратной стороны поверхности
зеркала , так как они были .
10
11
Page 572 of 696

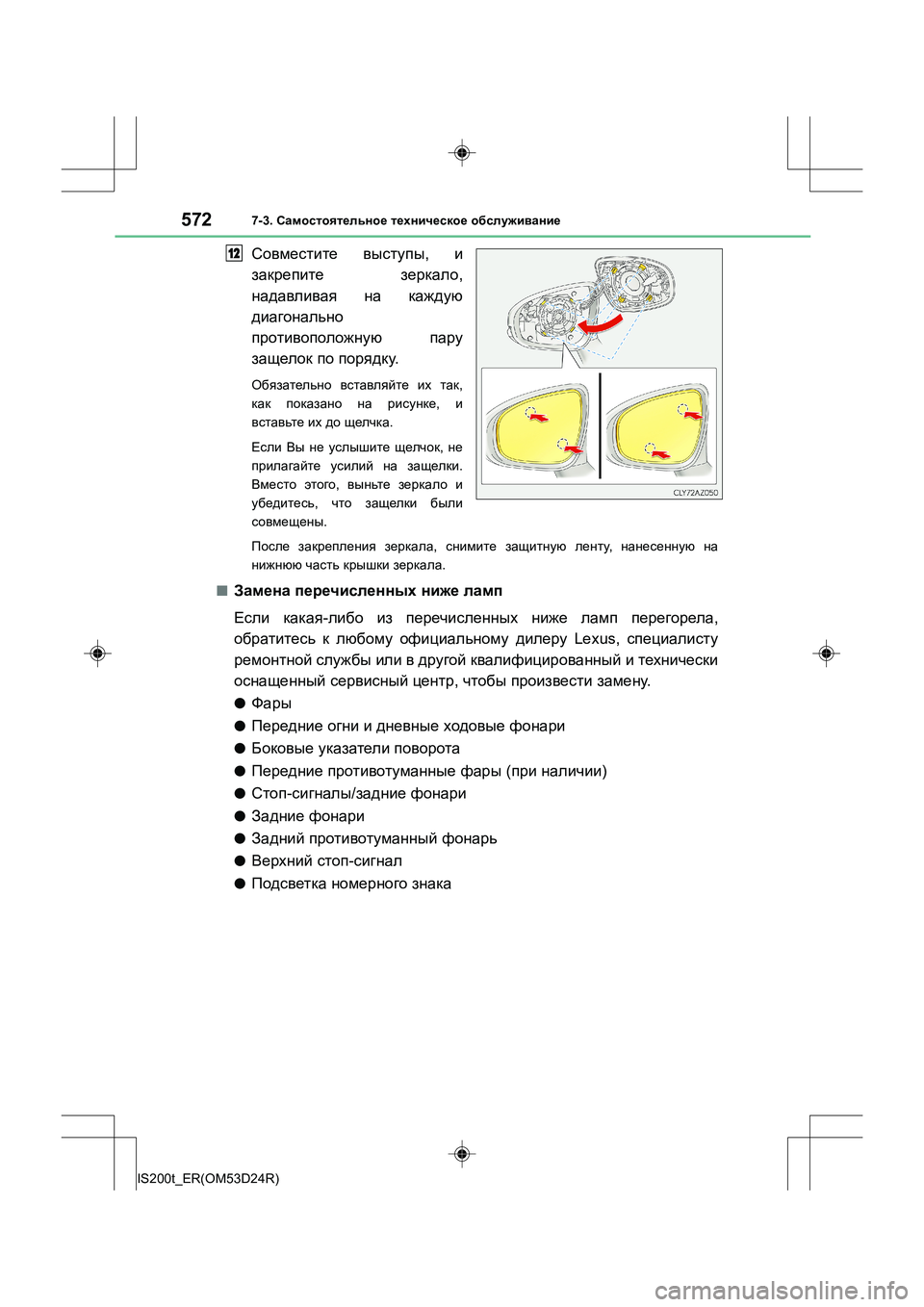

5727-3. Самостоятельное техническое обслуживание
IS200t_ER(OM53D24R)
Совместите выступы , и
закрепите зеркало,
надавливая на каждую
диагонально
противоположную пару
защелок по порядку .
Обязательно вставляйте их так ,
как показано на рисунке , и
вставьте их до щелчка .
Если Вы не услышите щелчок , не
прилагайте усилий на защелки .
Вместо этого , выньте зеркало и
убедитесь , что защелки были
совмещены .
После закрепления зеркала , снимите защитную ленту , нанесенную на
нижнюю часть крышки зеркала .
■Замена перечисленных ниже ламп
Если какая -либо из перечисленных ниже ламп перегорела ,
обратитесь к любому официальному дилеру Lexus, специалисту
ремонтной службы или в другой квалифицированный и технически
оснащенный сервисный центр , чтобы произвести замену .
●Фары
●Передние огни и дневные ходовые фонари
●Боковые указатели поворота
●Передние противотуманные фары (при наличии )
●Стоп-сигналы /задние фонари
●Задние фонари
●Задний противотуманный фонарь
●Верхний стоп -сигнал
●Подсветка номерного знака
12
Page 573 of 696

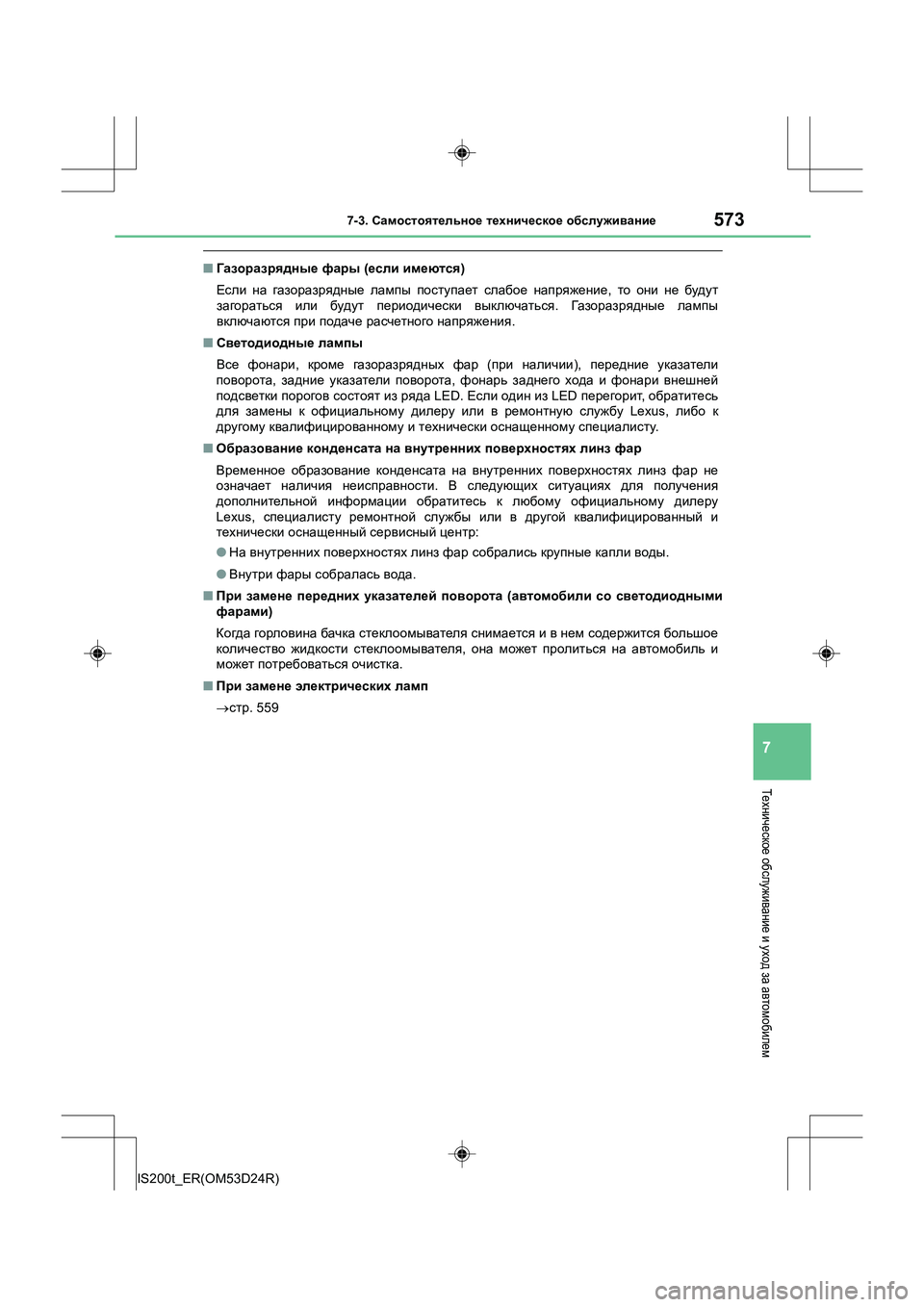

5737-3. Самостоятельное техническое обслуживание
7
IS200t_ER(OM53D24R)
Техническое обслуживание и уход за автомобилем
■ Газоразрядные фары (если имеются )
Если на газоразрядные лампы поступает слабое напряжение , то они не будут
загораться или будут периодически выключаться . Газоразрядные лампы
включаются при подаче расчетного напряжения .
■ Светодиодные лампы
Все фонари , кроме газоразрядных фар (при наличии ), передние ук азатели
поворота , задние ук азатели поворота , фонарь заднего хода и фонари внешней
подсветки порогов состоят из ряда LED. Если один из LED перегорит , обратитесь
для замены к официальному дилеру или в ремонтную службу Lexus, либо к
другому квалифицированному и технически оснащенному специалисту .
■ Образование конденсата на внутренних поверхностях линз фар
Временное образование конденсата на внутренних поверхностях линз фар не
означает наличия неисправности . В следующих ситуациях для получения
дополнительной информации обратитесь к любому официальному дилеру
Lexus, специалисту ремонтной службы или в другой квалифицированный и
технически оснащенный сервисный центр :
● На внутренних поверхностях линз фар собрались крупные капли воды .
● Внутри фары собралась вода .
■ При замене передних указателей поворота (автомобили со светодиодными
фарами )
Когда горловина бачка стеклоомывателя снимается и в нем содержится большое
количество жидкости стеклоомывателя , она может пролиться на автомобиль и
может потребоваться очистка .
■ При замене электрических ламп
→ стр . 559
Page 574 of 696

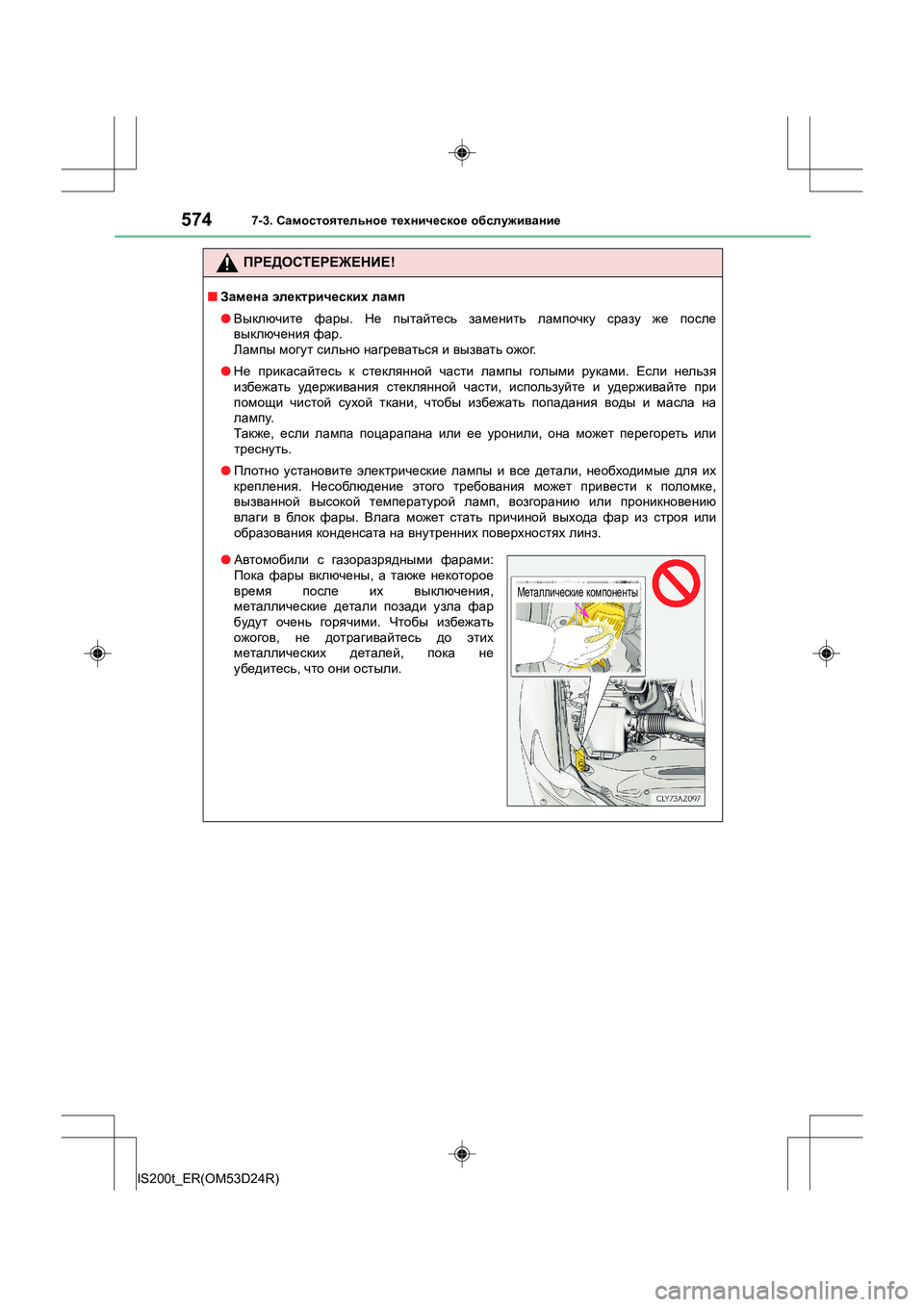

5747-3. Самостоятельное техническое обслуживание
IS200t_ER(OM53D24R)
ПРЕДОСТЕРЕЖЕНИЕ !
■Замена электрических ламп
● Выключите фары . Не пытайтесь заменить лампочку сразу же после
выключения фар .
Лампы могут сильно нагреваться и вызвать ожог .
● Не прикасайтесь к стеклянной части лампы голыми руками . Если нельзя
избежать удерживания стеклянной части , используйте и удерживайте при
помощи чистой сухой ткани , чтобы избежать попадания воды и масла на
лампу .
Также , если лампа поцарапана или ее уронили , она может перегореть или
треснуть .
● Плотно установите электрические лампы и все детали , необходимые для их
крепления . Несоблюдение этого требования может привести к поломке ,
вызванной высокой температурой ламп , возгоранию или проникновению
влаги в блок фары . Влага может стать причиной выхода фар из строя или
образования конденсата на внутренних поверхностях линз .
●Автомобили с газоразрядными фарами :
Пока фары включены , а также некоторое
время после их выключения ,
металлические детали позади узла фар
будут очень горячими . Чтобы избежать
ожогов , не дотрагивайтесь до этих
металлических деталей , пока не
убедитесь , что они остыли .
Металлические компоненты
Page 575 of 696

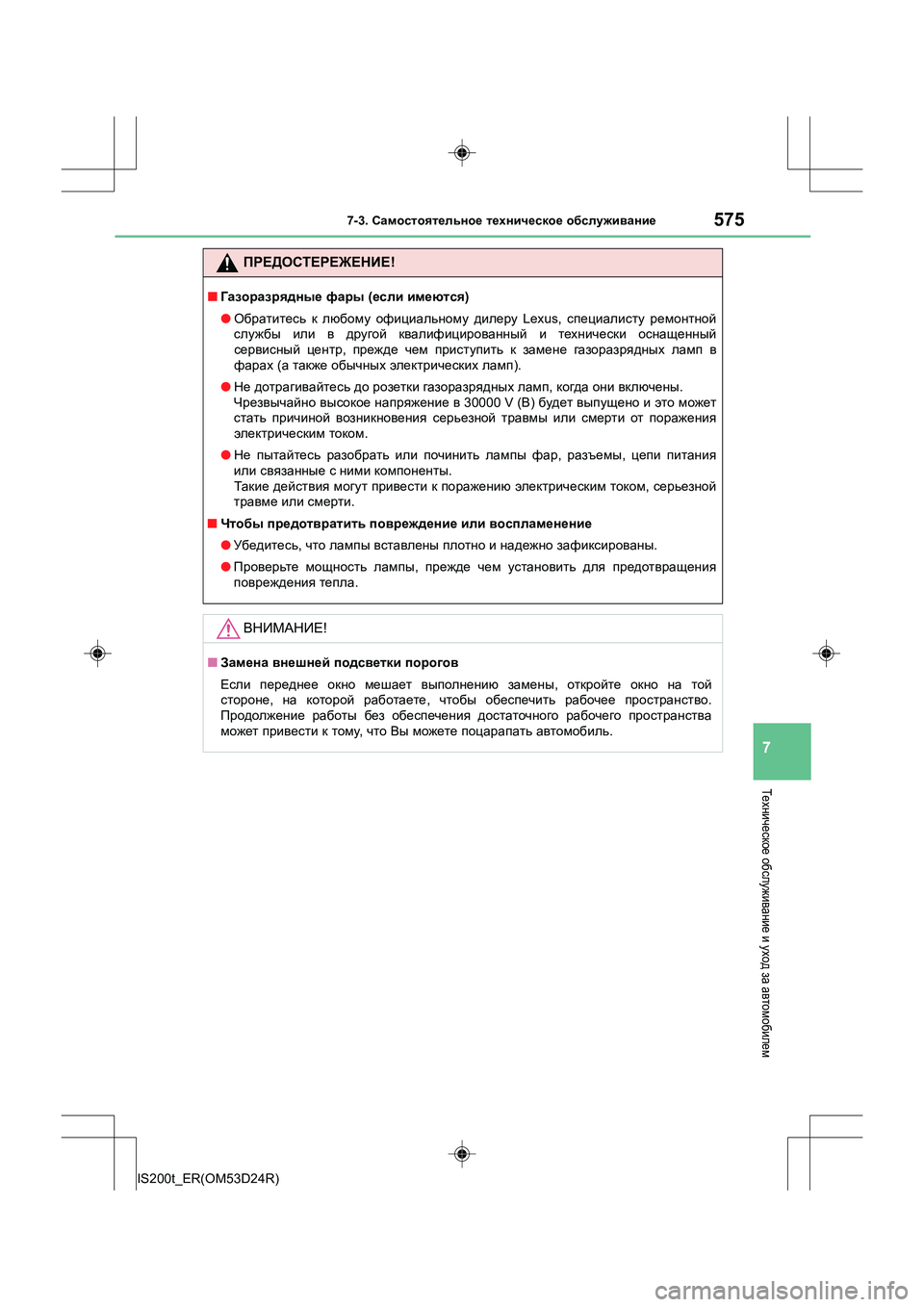

5757-3. Самостоятельное техническое обслуживание
7
IS200t_ER(OM53D24R)
Техническое обслуживание и уход за автомобилем
ПРЕДОСТЕРЕЖЕНИЕ !
■Газоразрядные фары (если имеются )
● Обратитесь к любому официальному дилеру Lexus, специалисту ремонтной
службы или в другой квалифицированный и технически оснащенный
сервисный центр , прежде чем приступить к замене газоразрядных ламп в
фарах (а также обычных электрических ламп ).
● Не дотрагивайтесь до розетки газоразрядных ламп , когда они включены .
Чрезвычайно высокое напряжение в 30000 V ( В) будет выпущено и это может
стать причиной возникновения серьезной травмы или смерти от поражения
электрическим током .
● Не пытайтесь разобрать или починить лампы фар , разъемы , цепи питания
или связанные с ними компоненты .
Такие действия могут привести к поражению электрическим током , серьезной
травме или смерти .
■ Чтобы предотвратить повреждение или воспламенение
● Убедитесь , что лампы вставлены плотно и надежно зафиксированы .
● Проверьте мощность лампы , прежде чем установить для предотвращения
повреждения тепла .
ВНИМАНИЕ !
■Замена внешней подсветки порогов
Если переднее окно мешает выполнению замены , откройте окно на той
стороне , на которой работаете , чтобы обеспечить рабочее пространство .
Продолжение работы без обеспечения достаточного рабочего пространства
может привести к тому , что Вы можете поцарапать автомобиль .
