Page 305 of 696

3054-5. Использование системы обеспечения безопасности вождения
4
Вождение
IS200t_ER(OM53D24R)
■ Датчик безопасной парковки Lexus может работать , если
● Передние центральные датчики :
• Замок запуска двигателя находится в режиме IGNITION ON.
• Рычаг переключения передач не находится в положении P или R.
• Скорость автомобиля не превышает 10 km/h (км/ч ).
● Передние угловые датчики :
• Замок запуска двигателя находится в режиме IGNITION ON.
• Рычаг переключения передач не находится в положении P.
• Скорость автомобиля не превышает 10 km/h (км/ч ).
( При любой скорости , когда рычаг переключения передач находится в
положении R)
● Задние угловые и задние центральные датчики :
• Замок запуска двигателя находится в режиме IGNITION ON.
• Рычаг переключения передач находится в положении R.
■ Дисплей датчика безопасной парковки Lexus
При обнаружении препятствия во время работы видеокамеры заднего вида , в
верхнем правом углу экрана появится предупреждающий индикатор , даже если
настройка дисплея настроена на выключенное положение .
Page 306 of 696

3064-5. Использование системы обеспечения безопасности вождения
IS200t_ER(OM53D24R) ■
Информация об определении препятствий датчиками
● Зоны обнаружения датчика ограничены до места вокруг переднего углового и
заднего бамперов автомобиля .
● Некоторые состояния автомобиля и условия окружающей среды могут
повлиять на способность датчиков правильно определять препятствия . Ниже
перечислены особые случаи , при которых это может произойти .
• Датчик покрыт грязью , снегом или льдом . (Очистка датчиков устранит
проблему .)
• Датчик замерз . (Оттаивание данной зоны решит эт у проблему .)
Особенно в холодную погоду , если датчик замерз , то экран может
показывать неправильный дисплей или может не определять препятствия .
• Датчик чем -нибудь закрыт .
• Автомобиль сильно наклонен на одну сторону .
• Движение по очень неровной дороге , по наклонной поверхности , гравию или
траве .
• Близость автомобиля к сильным источникам шума , вырабатывающим
ультразвуковые волны , таким как сигнальные системы автомобилей ,
двигатели мотоциклов , пневмотормоза больших автомобилей и др .
• Вблизи автомобиля находятся другие автомобили , оборудованные
парковочными датчиками .
• Датчик покрыт слоем водяной пыли или идет сильный дождь .
• Автомобиль оборудован брызговиками или беспроводной антенной .
• Ус т а н о вл е н ы буксировочные проушины .
• Бампер или датчик подверглись сильному удару .
• Автомобиль приближается к высокому или изогнутому бордюру .
• При ярком солнечном свете или сильном морозе .
• Зона непосредственно под бамперами не обнаруживается .
• Если препятствия находятся слишком близко к датчику .
• Ус т а н о вл е н а неоригинальная подвеска Lexus (более низкая и т .д .).
• Люди могут не распознаваться , если они носят определенный тип одежды .
В дополнение к приведенным выше примерам имеются отдельные исключения , в
которых объекты из -за формы , свойств и т.п . могут расцениваться датчиком как
находящиеся ближе , чем на самом деле .
● Форма препятствия может помешать датчику обнаружить себя . Будьте
особенно внимательны к следующим препятствиям :
• Провода , заборы , тросы и т . д .
• Вата , снег и другие материалы , которые могут поглощать звуковые волны
• Объекты с острыми углами
• Низкие препятствия
• Высокие препятствия с верхними секциями , выступающими наружу в
направлении Вашего автомобиля

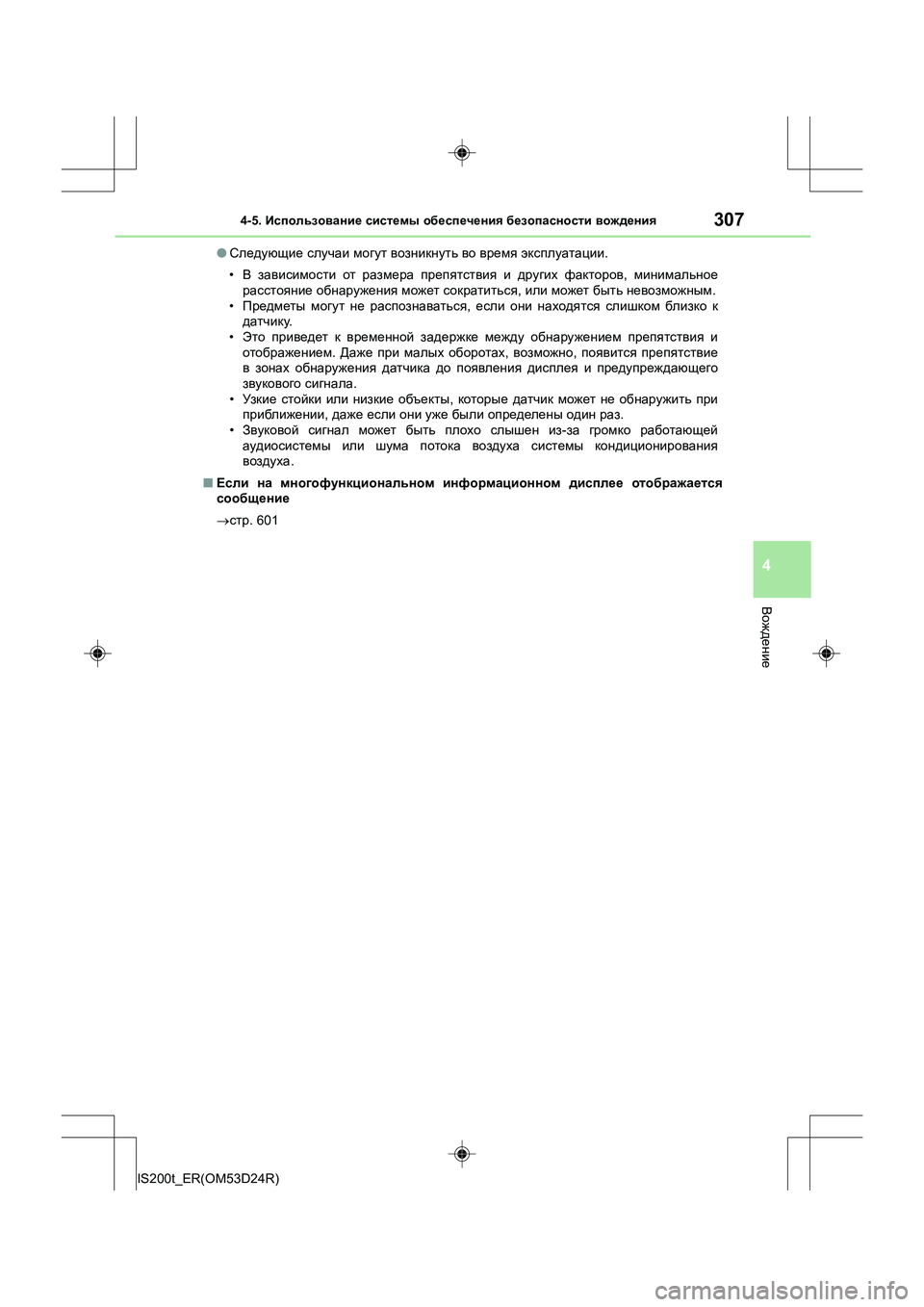

Page 307 of 696
3074-5. Использование системы обеспечения безопасности вождения
4
Вождение
IS200t_ER(OM53D24R) ●
Следующие случаи могут возникнуть во время эксплуатации .
• В зависимости от размера препятствия и других факторов , минимальное
расстояние обнаружения может сократиться , или может быть невозможным .
• Предметы могут не распознаваться , если они находятся слишком близко к
датчику .
• Это приведет к временной задержке между обнаружением препятствия и
отображением . Даже при малых оборотах , возможно , появится препятствие
в зонах обнаружения датчика до появления дисплея и предупреждающего
звукового сигнала .
• Узк и е стойки или низкие объекты , которые датчик может не обнаружить при
приближении , даже если они уже были определены один раз .
• Звуковой сигнал может быть плохо слышен из -за громко работающей
аудиосистемы или шума потока воздуха системы кондиционирования
воздуха .
■ Если на многофункциональном информационном дисплее отображается
сообщение
→ стр . 601

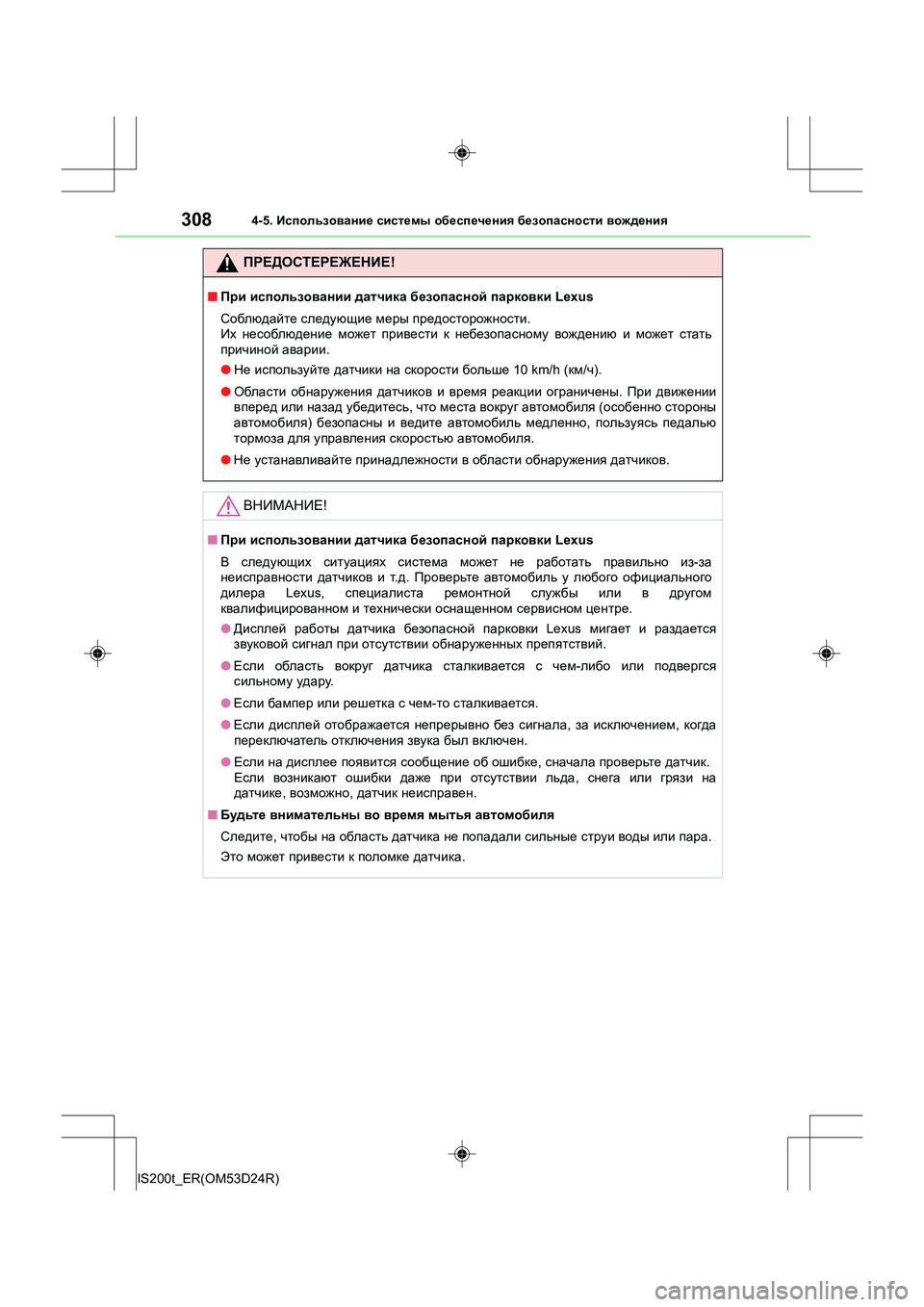

Page 308 of 696

3084-5. Использование системы обеспечения безопасности вождения
IS200t_ER(OM53D24R)
ПРЕДОСТЕРЕЖЕНИЕ !
■При использовании датчика безопасной парковки Lexus
Соблюдайте следующие меры предосторожности .
Их несоблюдение может привести к небезопасному вождению и может стать
причиной аварии .
● Не используйте датчики на скорости больше 10 km/h ( км/ч ).
● Области обнаружения датчиков и время реакции ограничены . При движении
вперед или назад убедитесь , что места вокруг автомобиля (особенно стороны
автомобиля ) безопасны и ведите автомобиль медленно , пользуясь педалью
тормоза для управления скоростью автомобиля .
● Не устанавливайте принадлежности в области обнаружения датчиков .
ВНИМАНИЕ !
■При использовании датчика безопасной парковки Lexus
В следующих ситуациях система может не работать правильно из -за
неисправности датчиков и т.д . Проверьте автомобиль у любого официального
дилера Lexus, специалиста ремонтной службы или в другом
квалифицированном и технически оснащенном сервисном центре .
● Дисплей работы датчика безопасной парковки Lexus мигает и раздается
звуковой сигнал при отсутствии обнаруженных препятствий .
● Если область вокруг датчика сталкивается с чем -либо или подвергся
сильному удару .
● Если бампер или решетка с чем -то сталкивается .
● Если дисплей отображается непрерывно без сигнала , за исключением , когда
переключатель отключения звука был включен .
● Если на дисплее появится сообщение об ошибке , сначала проверьте датчик .
Если возник ают ошибки даже при отсутствии льда , снега или грязи на
датчике , возможно , датчик неисправен .
■ Будьте внимательны во время мытья автомобиля
Следите , чтобы на область датчика не попадали сильные струи воды или пара .
Это может привести к поломке датчика .

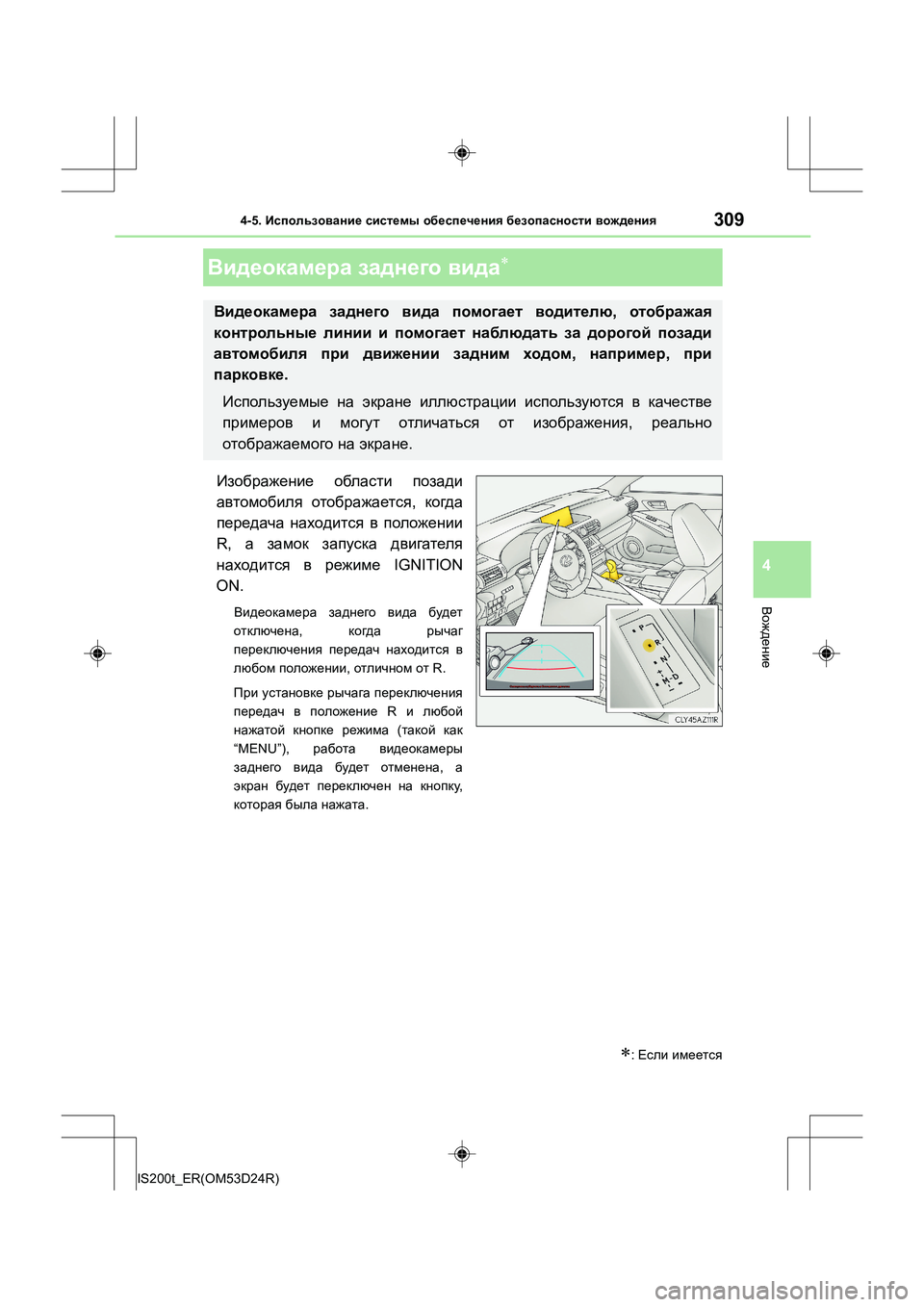

Page 309 of 696
3094-5. Использование системы обеспечения безопасности вождения
4
Вождение
IS200t_ER(OM53D24R)
Изображение области позади
автомобиля отображается , когда
передача находится в положении
R, а замок запуска двигателя
находится в режиме IGNITION
ON.
Видеокамера заднего вида будет
отключена , когда рычаг
переключения передач находится в
любом положении , отличном от R.
При установке рычага переключения
передач в положение R и любой
нажатой кнопке режима (такой как
“MENU”), работа видеокамеры
заднего вида будет отменена , а
экран будет переключен на кнопку ,
которая была нажата .
Видеокамера заднего вида∗
∗: Если имеется
Видеокамера заднего вида помогает водителю , отображая
контрольные линии и помогает наблюдать за дорогой позади
автомобиля при движении задним ходом , например , при
парковке .
Используемые на экране иллюстрации используются в качестве
примеров и могут отличаться от изображения , реально
отображаемого на экране .

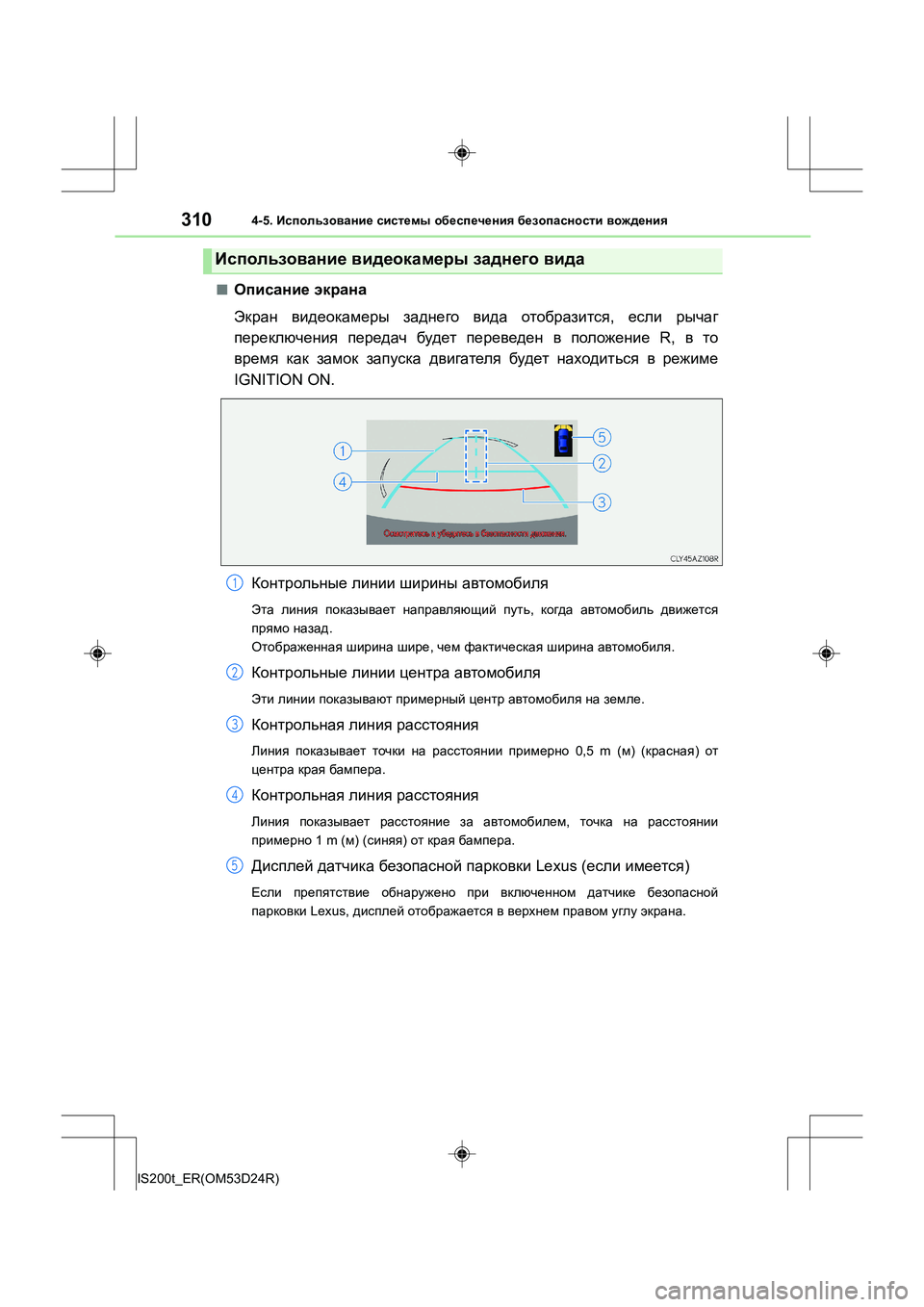

Page 310 of 696

3104-5. Использование системы обеспечения безопасности вождения
IS200t_ER(OM53D24R)
■Описание экрана
Экран видеокамеры заднего вида отобразится , если рычаг
переключения передач будет переведен в положение R, в то
время как замок запуска двигателя будет находиться в режиме
IGNITION ON.
Контрольные линии ширины автомобиля
Эта линия показывает направляющий путь , когда автомобиль движется
прямо назад .
Отображенная ширина шире , чем фактическая ширина автомобиля .
Контрольные линии центра автомобиля
Эти линии показывают примерный центр автомобиля на земле .
Контрольная линия расстояния
Линия показывает точки на расстоянии примерно 0,5 m (м) ( красная ) от
центра края бампера .
Контрольная линия расстояния
Линия показывает расстояние за автомобилем , точка на расстоянии
примерно 1 m (м) ( синяя ) от края бампера .
Дисплей датчика безопасной парковки Lexus (если имеется )
Если препятствие обнаружено при включенном датчике безопасной
парковки Lexus, дисплей отображается в верхнем правом углу экрана .
Использование видеокамеры заднего вида
1
2
3
4
5
Page 311 of 696
3114-5. Использование системы обеспечения безопасности вождения
4
Вождение
IS200t_ER(OM53D24R)
■Область , отображаемая на экране
Видеокамера заднего вида
отображает изображение с
бампера задней части
автомобиля .
Для настройки изображения на
экране видеокамеры заднего
вида . (→ стр . 375)
•Область , отображаемая на
экране , может различаться в
зависимости от условий
ориентации .
• На экране не отображаются
объекты , расположенные близко к
углам бампера или находящиеся
под бампером .
• В видеокамере использована
специальная линза . Расстояние
показываемого на экране
изображения отличается от
действительного расстояния .
• Предметы , расположенные выше видеокамеры , могут не отображаться на
дисплее .
Меры предосторожности относительно видеокамеры
заднего вида
Углы бампера

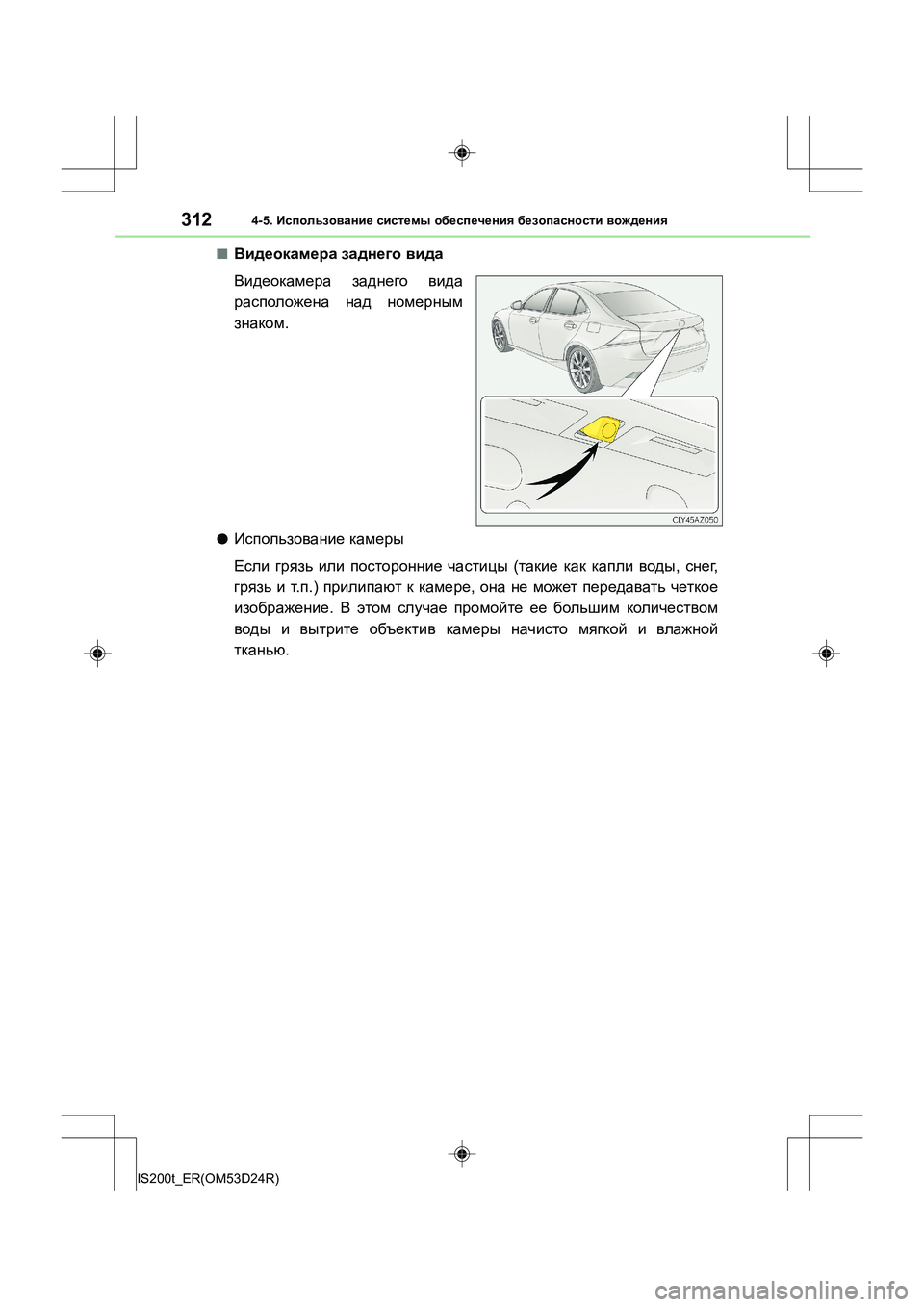

Page 312 of 696
3124-5. Использование системы обеспечения безопасности вождения
IS200t_ER(OM53D24R)
■Видеокамера заднего вида
Видеокамера заднего вида
расположена над номерным
знаком .
●Использование камеры
Если грязь или посторонние частицы (такие как капли воды , снег ,
грязь и т .п .) прилипают к камере , она не может передавать четкое
изображение . В этом случае промойте ее большим количеством
воды и вытрите объектив камеры начисто мягкой и влажной
тканью .
