2016 Lexus IS200t Инструкция по эксплуатации (in Russian)

5217-3. Самостоятельное техническое обслуживание
7
IS200t_ER(OM53D24R)
Техническое обслуживание и уход за автомобилем
◆Спереди
◆Сзади
Ус т а н о в к а напольного домкрата
При использовании напольного домкрата следуйте
инструкциям , перечисленным в руководстве к домкрату , и
выполните это безопасно .
Для того чтобы приподнять автомобиль при помощи
напольного домкрата , домкрат необходимо правильно
установить . Неправильная установка домкрата может привести
к повреждению автомобиля или к травмам .

5227-3. Самостоятельное техническое обслуживание
IS200t_ER(OM53D24R) Для
автомобилей с правосторонним управлением :
Аккумуляторная батарея и бл о к предохранителей в передней части
аккумуляторной батареи расположены на противоположной стороне отсека
двигателя .
Отсек двигателя
Блоки предохранителей
( →стр . 556)
Аккумуляторная батарея
( →стр . 529)
Интеркулер
Щуп для измерения уровня
моторного масла
(→ стр . 523)
Крышка маслозаливной
горловины двигателя
(→ стр . 524)
Емкость для охлаждающей
жидкости двигателя
( →стр . 527) Бачок
для жидкости
стеклоомывателя ( →стр . 534)
Электрические вентиляторы
охлаждения
Конденсатор (→стр . 529)
Радиатор интеркулера
(→ стр . 529)
Радиатор (→стр . 529)
Расширительный бачок
охлаждающей жидкости
интеркулера (→стр . 527)1
2
3
4
5
6
7
8
9
10
11
12

5237-3. Самостоятельное техническое обслуживание
7
IS200t_ER(OM53D24R)
Техническое обслуживание и уход за автомобилем
Доведите двигатель до рабочей температуры , выключите его и
проверьте уровень масла в двигателе при помощи щупа .
■Проверка уровня моторного масла
Припаркуйте автомобиль на ровной поверхности . После
прогрева двигателя и выключения двигателя , подождите не
менее 5 минут для того , чтобы масло стекло в нижнюю часть
двигателя .
Вытащите щуп для проверки
масла в двигателе , держа
под концом щупа ветошь .
Начисто вытрите щуп .
Вставьте щуп обратно в его гнездо до упора .
Держа ветошь под концом
щупа , вытащите его и
проверьте уровень масла .
Низкий
Нормальный
Чрезмерный
Форма щупа может
отличаться в зависимости от
типа автомобиля или
двигателя .
Начисто вытрите щуп и вставьте его обратно до упора .
Моторное масло
1
2
3
4
5
1
2
3
6

5247-3. Самостоятельное техническое обслуживание
IS200t_ER(OM53D24R)
■Доливка моторного масла
Если уровень моторного масла
находится ниже или около
нижней отметки , необходимо
долить в двигатель масло
такого же типа , которое залито
в двигатель .
Убедитесь , что добавляемое масло идентично типу масла в
двигателе , и подготовьте все необходимое для доливки масла .
Снимите крышку маслозаливной горловины , поворачивая ее
против часовой стрелки .
Небольшими порциями добавляйте моторное масло , проверяя
его уровень при помощи щупа .
Закройте пробку заливной горловины , поворачивая ее по
часовой стрелке .
■Расход моторного масла
Определенное количество моторного масла будет потребляться во время
движения . В следующих ситуациях потребление масла может увеличиться , и
будет необходимо добавить моторное масло между интервалами технического
обслуживания .
● Когда двигатель новый , например , сразу после приобретения автомобиля или
после замены двигателя
● Если используется масло низкого качества или неподходящей вязкости
● Во время движения при высоких оборотах двигателя или с большой нагрузкой ,
при буксировке или во время ускорения или частого замедления
● При работе двигателя на холостом ходу длительное время или во время
частого движения в плотном транспортном потоке
Выбор моторного масла →стр . 665
Количество масла (Низкий → Полный ) 1,5 L ( л)
Элементы Чистая воронка
1
2
3

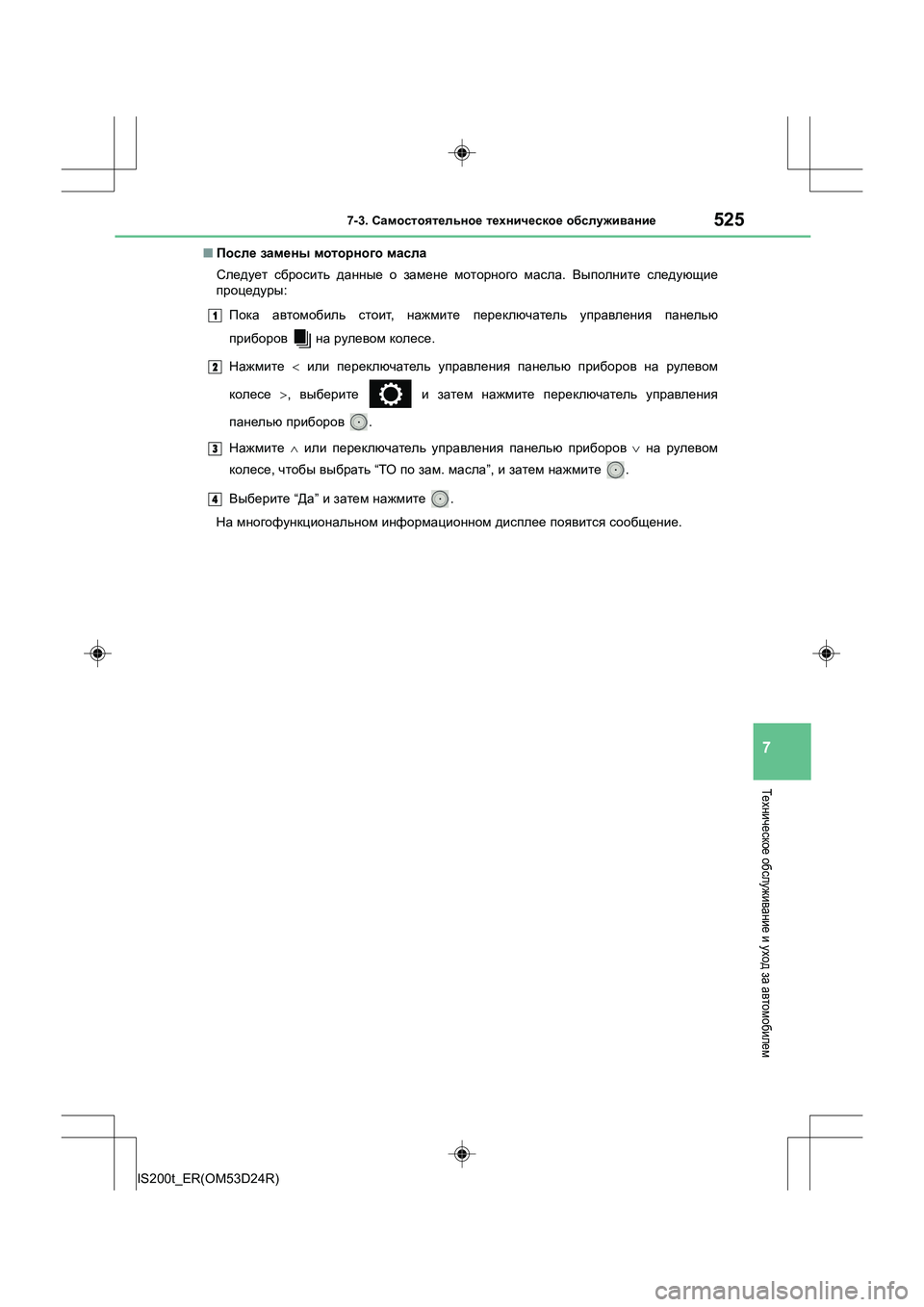

5257-3. Самостоятельное техническое обслуживание
7
IS200t_ER(OM53D24R)
Техническое обслуживание и уход за автомобилем
■ После замены моторного масла
Следует сбросить данные о замене моторного масла . Выполните следующие
процедуры :
Пока автомобиль стоит , нажмите переключатель управления панелью
приборов на рулевом колесе .
Нажмите < или переключатель управления панелью приборов на рулевом
колесе >, выберите и затем нажмите переключатель управления
панелью приборов .
Нажмите ∧ или переключатель управления панелью приборов ∨ на рулевом
колесе , чтобы выбрать “ТО по зам . масла ”, и затем нажмите .
Выберите “Да ” и затем нажмите .
На многофункциональном информационном дисплее появится сообщение .
1
2
3
4

5267-3. Самостоятельное техническое обслуживание
IS200t_ER(OM53D24R)
ПРЕДОСТЕРЕЖЕНИЕ !
■Отработанное моторное масло
● Отработанное моторное масло содержит потенциально опасные
загрязняющие вещества , которые могут вызвать повреждения кожи ,
например воспаление и рак кожи . Поэтому старайтесь избегать частых или
продолжительных контактов масла с кожей . Для того чтобы удалить моторное
масло с кожи , тщательно промойте ее водой с мылом .
● Утилизировать отработанное моторное масло и масляные фильтры
необходимо доступным безопасным способом . Не выбрасывайте
использованные масла и фильтры в бытовой мусор , коллекторы или на
землю .
Более подробную информацию об утилизации и переработке отработанного
масла можно получить у любого официального дилера Lexus, специалиста
ремонтной службы или в другом квалифицированном и технически
оснащенном сервисном центре или у поставщика запасных частей .
● Не оставляйте отработанное моторное масло в местах , доступных для детей .
ВНИМАНИЕ !
■Чтобы не допустить серьезных повреждений двигателя
Регуляр но проверяйте уровень масла .
■ Во время замены моторного масла
● Будьте осторожны , не проливайте моторное масло на другие части
автомобиля .
● Не заливайте слишком много масла . Это может привести к выходу двигателя
из строя .
● Проверяйте уровень масла в двигателе при каждой заправке автомобиля .
● Убедитесь , что крышка маслозаливной горл овины плотно затянута .

5277-3. Самостоятельное техническое обслуживание
7
IS200t_ER(OM53D24R)
Техническое обслуживание и уход за автомобилем
■Расширительный бачок охлаждающей жидкости двигателя
Уровень охлаждающей жидкости считается нормальным , если при
холодном двигателе он находится между отметк ами “FULL” и
“LOW”, расположенными на бачке с охлаждающей жидкостью .
Крышка бачка
Отметка “FULL”
Отметка “LOW”
Если уровень охлаждающей
жидкости находится на отметке
“LOW” или ниже , добавьте в бачок
охлаждающей жидкости до
отметки “FULL”. ( →стр . 655)
■Расширительный бачок охлаждающей жидкости интеркулера
Уровень охлаждающей жидкости считается нормальным , если при
холодном двигателе он находится между отметками “F” и “L”,
расположенными на бачк е с охлаждающей жидкостью .
Крышка расширительного
бачка
Линия “F”
Линия “L”
Если уровень находится на линии
“L” или ниже , добавьте в бачок
охлаждающую жидкость до линии
“F”. ( →стр . 655)
Охлаждающая жидкость
1
2
3
1
2
3

5287-3. Самостоятельное техническое обслуживание
IS200t_ER(OM53D24R)
■ Выбор охлаждающей жидкости
В качестве охлаждающей жидкости для двигателя используйте только “Toyota
Super Long Life Coolant” « Охлаждающая жидкость особо длительного действия
To y o t a » либо ее аналог , изготовленный на основе этиленгликоля по технологии
гибридных органических кислот , обладающий продолжительным сроком службы ,
не содержащий силикатов , аминов , нитритов и боратов .
Охлаждающая жидкость “Toyota Super Long Life Coolant” « Охлаждающая
жидкость особо длительного действия To y o t a » представляет собой смесь 50%
охлаждающей жидкости и 50% деионизированной воды . (Минимальная
температура : -35°C)
Более подробную информацию об охлаждающей жидкости Вы можете получить
у любого официального дилера Lexus, специалиста ремонтной службы или в
другом квалифицированном и технически оснащенном сервисном центре .
■ Если уровень охлаждающей жидкости в бачке понижается вскоре после
доливки
Проверьте визуально радиатор , патрубки , крышку бачка охлаждающей жидкости ,
сливное отверстие , а также водяной насос .
Если при осмотре протечек не обнаружено , обратитесь к любому официальному
дилеру Lexus, специалисту ремонтной службы или в другой квалифицированный
и технически оснащенный сервисный центр для проведения теста крышки под
давлением и проверки на наличие утечек жидкости из системы охлаждения .
ПРЕДОСТЕРЕЖЕНИЕ !
■Когда двигатель горячий
Не снимайте крышку расширительного бачка охлаждающей жидкости
двигателя или крышку расширительного бачка охлаждающей жидкости
интеркулера .
( → стр . 655)
Система охлаждения может находиться под давлением , и, если снять крышку ,
горячая охлаждающая жидкость может вырваться наружу , вызвав серьезные
травмы , например , ожоги .
ВНИМАНИЕ !
■При добавлении охлаждающей жидкости
В качестве охлаждающей жидкости нельзя использовать в чистом виде ни
обычную воду , ни антифриз . Должное охлаждение , смазку и защиту от
коррозии обеспечивает только правильно подобранная смесь антифриза и
воды . Поэтому внимательно ознакомьтесь с информацией на этикетке
антифриза или охлаждающей жидкости .
■ Если Вы пролили охлаждающую жидкость
Не забывайте смыть ее водой , чтобы она не повредила детали или
лакокрасочное покрытие .
