2016 Lexus IS200t Коробка

3
IS200t_ER(OM53D24R)
1
9 8
7
6 4 3
2
5

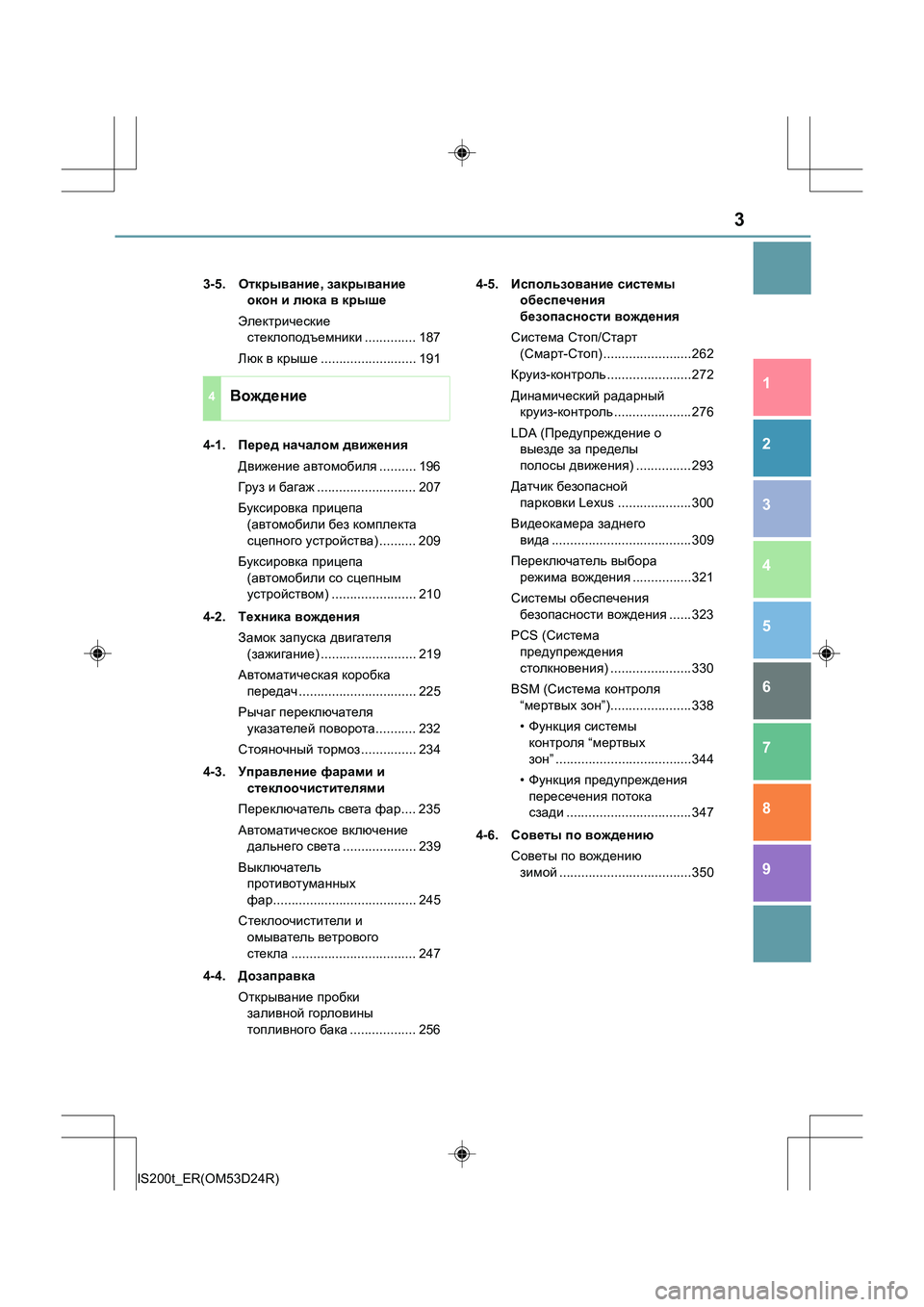

3-5. Открывание , закрывание
окон и люка в крыше
Электрические
стеклоподъемники .............. 187
Люк в крыше .......................... 191
4-1. Перед началом движения
Движение автомобиля .......... 196
Гру з и багаж ........................... 207
Буксировка прицепа
( автомобили без комплекта
сцепного устройства ) .......... 209
Буксировка прицепа
( автомобили со сцепным
устройством ) ....................... 210
4-2. Техника вождения
Замок запуска двигателя
( зажигание ) .......................... 219
Автоматическая коробка
передач ................................ 225
Рычаг переключателя
указателей поворота ........... 232
Стояночный тормоз ............... 234
4-3. Управление фарами и
стеклоочистителями
Переключатель света фар .... 235
Автоматическое включение
дальнего света .................... 239
Выключатель
противотуманных
фар ....................................... 245
Стеклоочистители и
омыватель ветрового
стекла .................................. 247
4-4. Дозаправка
Открывание пробки
заливной горловины
топливного бака .................. 256 4-5.
Использование системы
обеспечения
безопасности вождения
Система Стоп /Старт
( Смарт -Стоп ) ........................262
Круиз -контроль .......................272
Динамический радарный
круиз -контроль ..................... 276
LDA ( Предупреждение о
выезде за пределы
полосы движения ) ............... 293
Датчик безопасной
парковки Lexus ....................300
Видеокамера заднего
вида ...................................... 309
Переключатель выбора
режима вождения ................321
Системы обеспечения
безопасности вождения ......323
PCS ( Система
предупреждения
столкновения ) ...................... 330
BSM ( Система контроля
“ мертвых зон ”)...................... 338
• Функция системы
контроля “мертвых
зон ” .....................................344
• Функция предупреждения
пересечения потока
сзади .................................. 347
4-6. Советы по вождению
Советы по вождению
зимой ....................................350

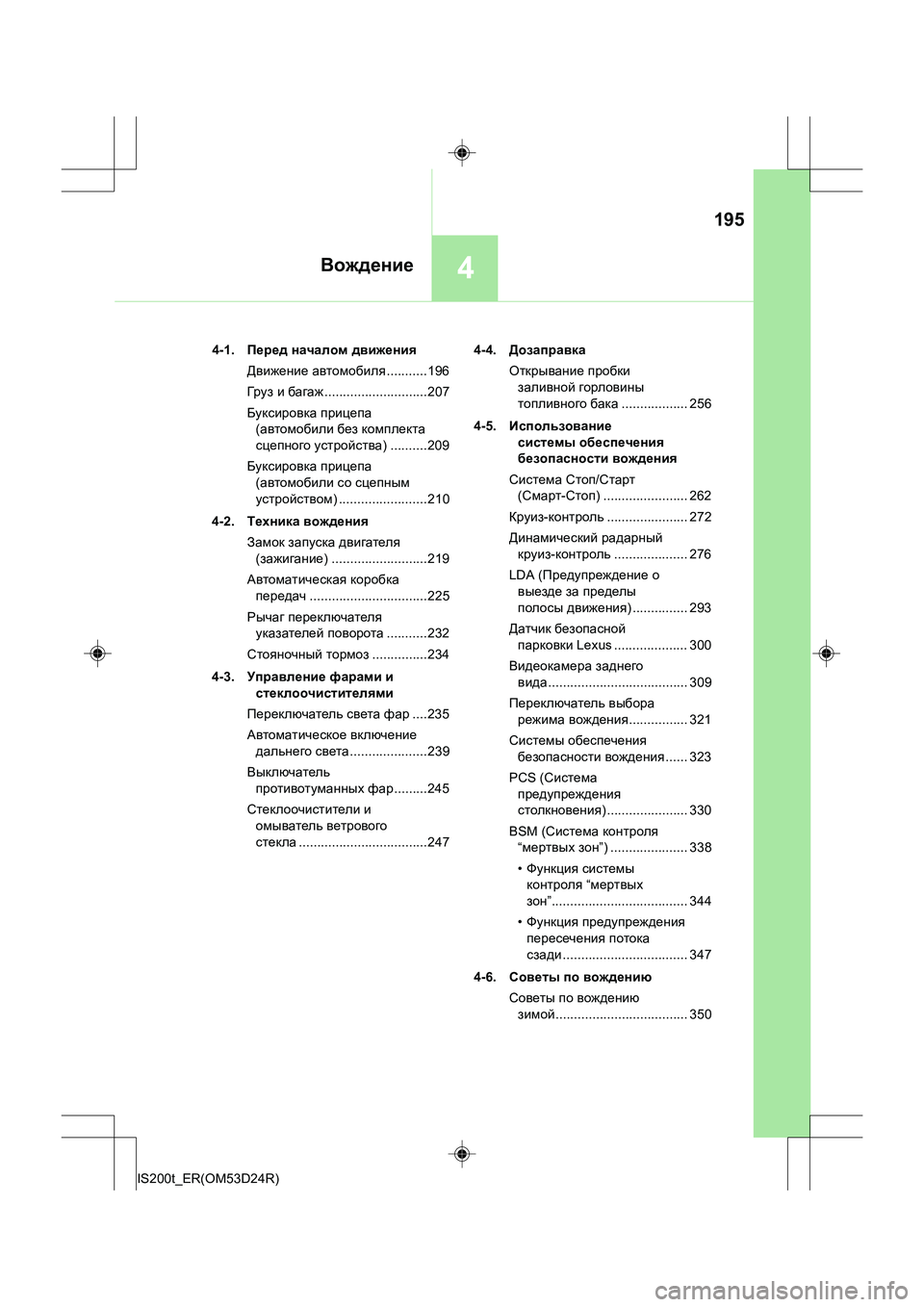

4Вождение

195
4Вождение
IS200t_ER(OM53D24R)4-1.
Перед началом движения
Движение автомобиля ...........196
Гру з и багаж ............................207
Буксировка прицепа
( автомобили без комплекта
сцепного устройства ) ..........209
Буксировка прицепа
( автомобили со сцепным
устройством ) ........................210
4-2. Техника вождения
Замок запуска двигателя
( зажигание ) ..........................219
Автоматическая коробка
передач ................................225
Рычаг переключателя
ук азателей поворота ...........232
Стояночный тормоз ...............234
4-3. Управление фарами и
стеклоочистителями
Переключатель света фар ....235
Автоматическое включение
дальнего света .....................239
Выключатель
противотуманных фар .........245
Стеклоочистители и
омыватель ветрового
стекла ...................................247 4-4.
Дозаправка
Открывание пробки
заливной горловины
топливного бака .................. 256
4-5. Использование
системы обеспечения
безопасности вождения
Система Стоп /Старт
( Смарт -Стоп ) ....................... 262
Круиз -контроль ...................... 272
Динамический радарный
круиз -контроль .................... 276
LDA ( Предупреждение о
выезде за пределы
полосы движения ) ............... 293
Датчик безопасной
парковки Lexus .................... 300
Видеокамера заднего
вида ...................................... 309
Переключатель выбора
режима вождения ................ 321
Системы обеспечения
безопасности вождения ...... 323
PCS ( Система
предупреждения
столкновения ) ...................... 330
BSM ( Система контроля
“ мертвых зон ”) ..................... 338
• Функция системы
контроля “мертвых
зон ”..................................... 344
• Функция предупреждения
пересечения потока
сзади .................................. 347
4-6. Советы по вождению
Советы по вождению
зимой .................................... 350

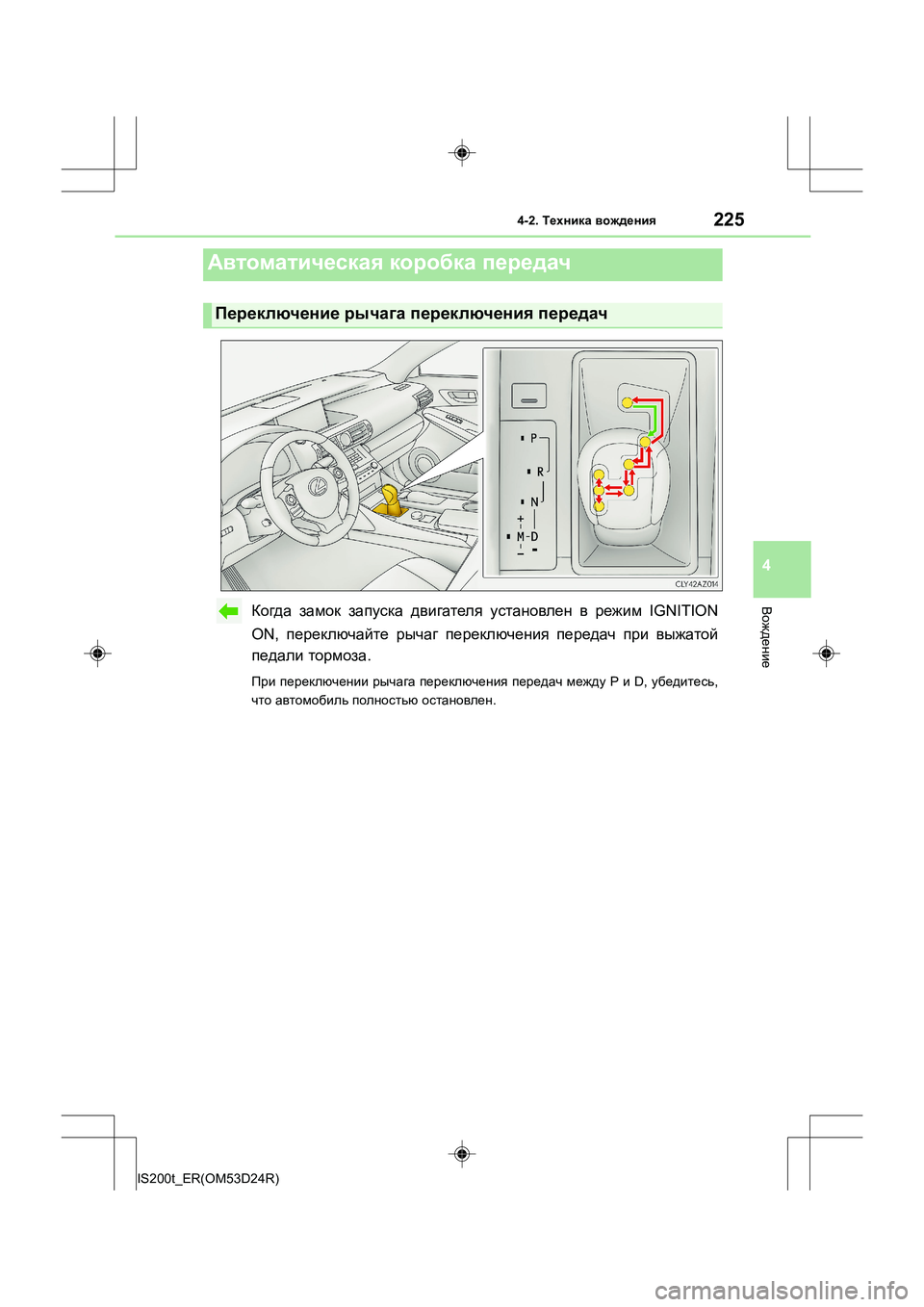

2254-2. Техника вождения
4
Вождение
IS200t_ER(OM53D24R)
Когда замок запуска двигателя установлен в режим IGNITION
ON, переключайте рычаг переключения передач при выжатой
педали тормоза .
При переключении рычага переключения передач между P и D, убедитесь ,
что автомобиль полностью остановлен .
Автоматическая коробка передач
Переключение рычага переключения передач

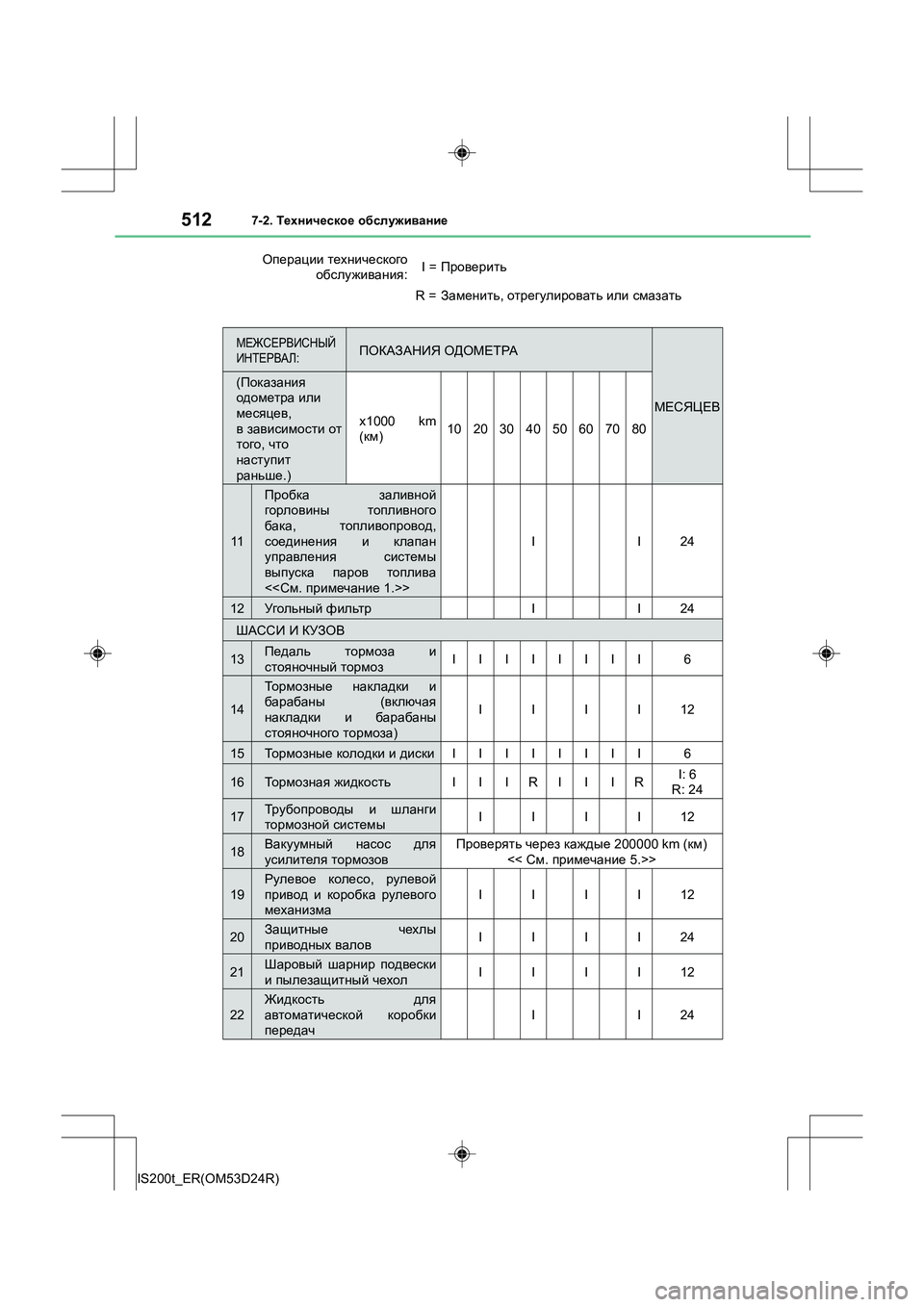

5127-2. Техническое обслуживание
IS200t_ER(OM53D24R)
11
Пробка заливной
горл овины топливного
бака , топливопровод ,
соединения и клапан
управления системы
выпуска паров топлива
<< См . примечание 1.>>
II24
12Угольный фильтрII24
ШАССИ И КУЗОВ
13Педаль тормоза и
стояночный тормозIIIIIIII6
14
Тормозные накладки и
барабаны (включая
накладки и барабаны
стояночного тормоза )
IIII12
15Тормозные колодки и дискиIIIIIIII6
16Тормозная жидкостьIIIRIIIRI: 6
R: 24
17Тр у б о п р о в од ы и шланги
тормозной системыIIII12
18Вакуумный насос для
усилителя тормозовПроверять через каждые 200000 km ( км)
<< См. примечание 5.>>
19Рулевое колесо , рулевой
привод и коробка рулевого
механизмаIIII12
20Защитные чехлы
приводных валовIIII24
21Шаровый шарнир подвески
и пылезащитный чехолIIII12
22Жидкость для
автоматической коробки
передачII24
Операции технического
обслуживания :I =Проверить
R =Заменить, отрегулировать или смазать
МЕЖСЕРВИСНЫЙ
ИНТЕРВАЛ :ПОКАЗАНИЯ ОДОМЕТРА
МЕСЯЦЕВ
( Показания
одометра или
месяцев ,
в зависимости от
того , что
наступит
раньше .)
x1000 km
(км )1020304050607080

669
9

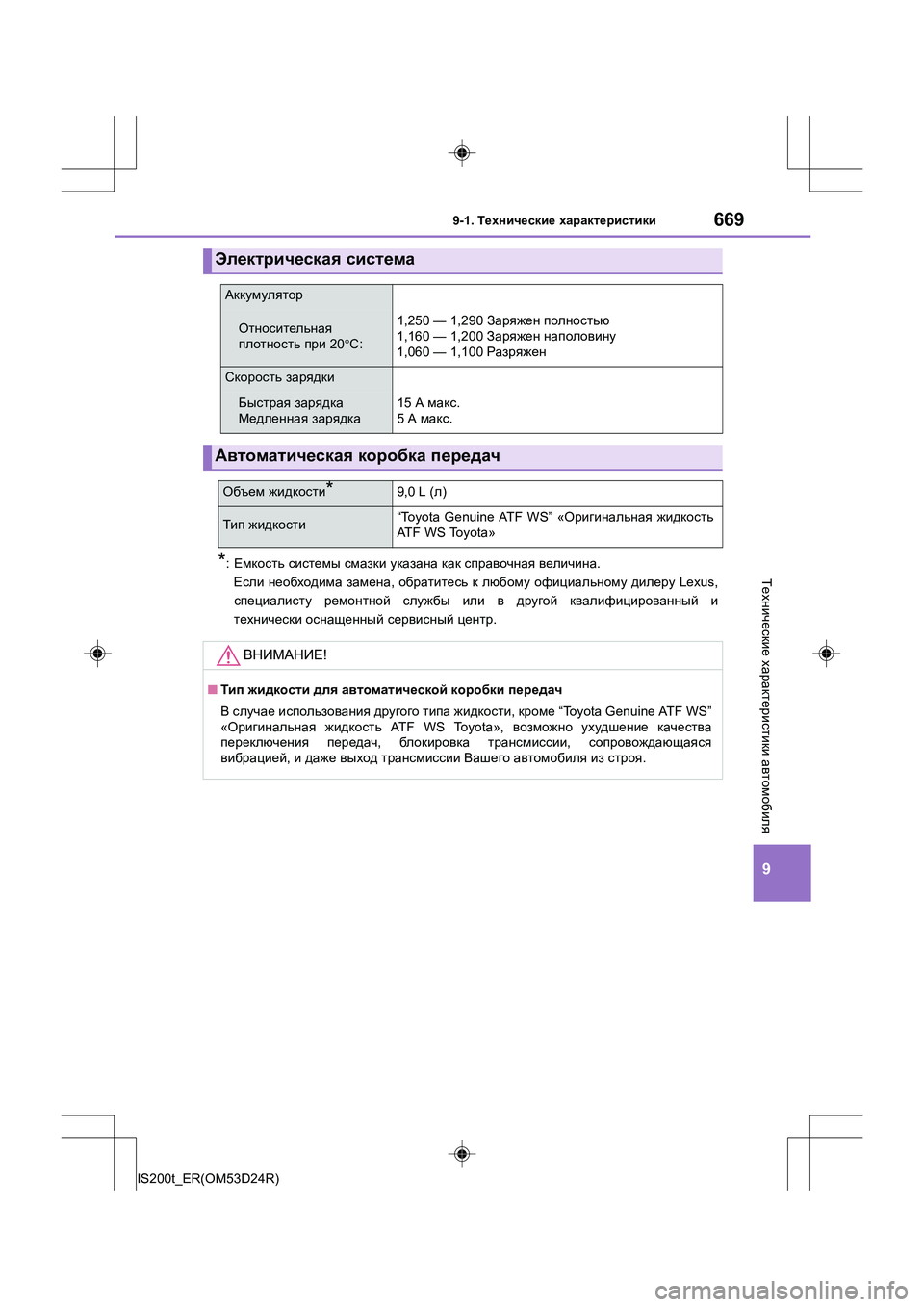

9-1. Технические характеристики
IS200t_ER(OM53D24R)
Технические характеристики автомобиля*: Емкость системы смазки указана как справочная величина .
Если необходима замена , обратитесь к любому официальному дилеру Lexus,
специалисту ремонтной службы или в другой квалифицированный и
технически оснащенный сервисный центр .
Электрическая система
Аккумулятор
Относительная
плотность при 20°C:1,250 — 1,290 Заряжен полностью
1,160 — 1,200 Заряжен наполовину
1,060 — 1,100 Разряжен
Скорость зарядки
Быстрая зарядка
Медленная зарядка15 A макс.
5 A макс .
Автоматическая коробка передач
Объем жидкости*9,0 L ( л)
Тип жидкости“Toyota Genuine ATF WS” « Оригинальная жидкость
ATF WS Toyota»
ВНИМАНИЕ !
■Ти п жидкости для автоматической коробки передач
В случае использования другого типа жидкости , кроме “Toyota Genuine ATF WS”
« Оригинальная жидкость ATF WS Toyota», возможно ухудшение качества
переключения передач , бл о кир ов к а трансмиссии , сопровождающаяся
вибрацией , и даже выход трансмиссии Вашего автомобиля из строя .
