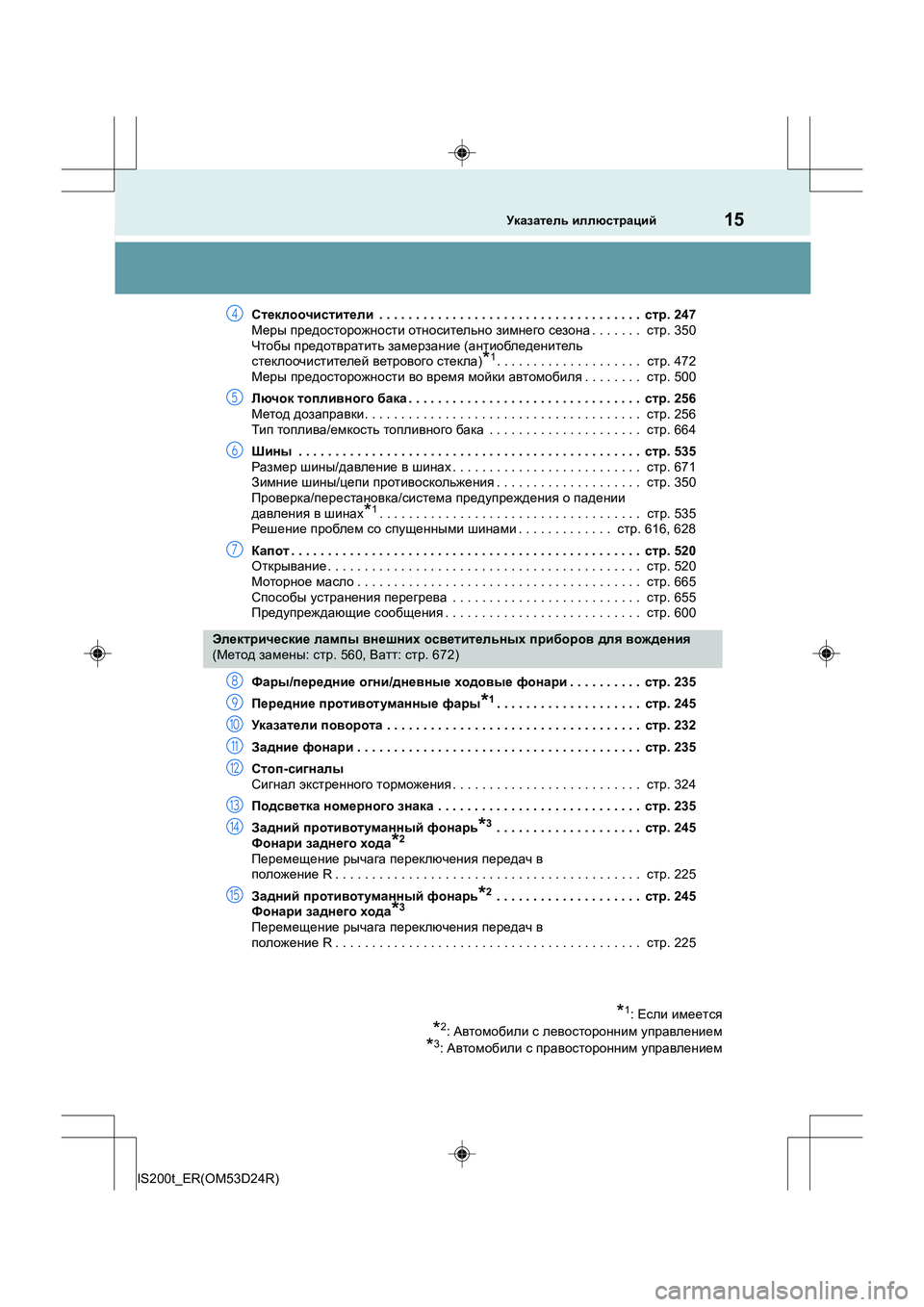

15Указатель иллюстраций
IS200t_ER(OM53D24R) Стеклоочистители
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 247
Меры предосторожности относительно зимнего сезона . . . . . . . стр. 350
Чтобы предотвратить замерзание (антиобледенитель
стеклоочистителей ветрового стекла )
*1. . . . . . . . . . . . . . . . . . . . стр. 472
Меры предосторожности во время мойки автомобиля . . . . . . . . стр. 500
Лючок топливного бака . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 256
Метод дозаправки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 256
Ти п топлива /емкость топливного бака . . . . . . . . . . . . . . . . . . . . . стр. 664
Шины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 535
Размер шины /давление в шинах . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 671
Зимние шины /цепи противоскольжения . . . . . . . . . . . . . . . . . . . . стр. 350
Проверка /перестановка /система предупреждения о падении
давления в шинах
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 535
Реше ние проблем со спущенными шинами . . . . . . . . . . . . . стр. 616, 628
Капот . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 520
Открывание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 520
Моторное масло . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 665
Способы устранения перегрева . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 655
Предупреждающие сообщения . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 600
Фары /передние огни /дневные ходовые фонари . . . . . . . . . . стр. 235
Передние противотуманные фары
*1. . . . . . . . . . . . . . . . . . . . стр. 245
Указатели поворота . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 232
Задние фонари . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 235
Стоп -сигналы
Сигнал экстренного торможения . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 324
Подсветка номерного знака . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 235
Задний противотуманный фонарь
*3 . . . . . . . . . . . . . . . . . . . . стр. 245
Фонари заднего хода
*2
Перемещение рычага переключения передач в
положение R . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 225
Задний противотуманный фонарь
*2 . . . . . . . . . . . . . . . . . . . . стр. 245
Фонари заднего хода*3
Перемещение рычага переключения передач в
положение R . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 225
4
5
6
7
Электрические лампы внешних осветительных приборов для вождения
( Метод замены : стр . 560, Ватт: стр . 672)
*1: Если имеется
*2: Автомобили с левосторонним управлением
*3: Автомобили с правосторонним управлением
8
9
10
11
12
13
14
15

350
IS200t_ER(OM53D24R)
4-6. Советы по вождению
●Используйте эксплуатационные жидкости , которые соответствуют
преобладающей температуре воздуха .
• Моторное масло
• Охлаждающая жидкость двигателя
• Жидкость стеклоомывателя
●Проверьте состояние аккумулятора в сервисном центре .
●Ус т а н о в и те на автомобиль четыре зимние шины или приобретите
комплект цепей противоскольжения для задних колес .
*
Убедитесь , что все шины имеют одинаковый размер и торговую марку , а
цепи соответствуют размеру шин .
*: Цепи нельзя устанавливать на 18- дюймовые шины .
Выполните следующие действия (в зависимости от условий
движения ):
●Не пробуйте с усилием открыть окно или сдвинуть с места
замерзший стеклоочиститель . Налейте немного теплой воды на
замерзшую область для того , чтобы растопить лед . Затем
немедленно удалите воду , чтобы предотвратить ее замерзание .
●Чтобы обеспечить правильную работу вентилятора системы
климат -контроля , удалите снег , который накапливается на
входном отверстии для воздуха , расположенном перед ветровым
стеклом автомобиля .
●Проверяйте и удаляйте избыток льда и снега , который может
накапливаться на внешних осветительных приборах , крыше
автомобиля , шасси , вокруг шин или на тормозных механизмах .
●Прежде чем сесть в автомобиль , удалите снег или грязь с подошв
своей обуви .
Советы по вождению зимой
Соблюдайте необходимые меры предосторожности и
проверяйте автомобиль перед поездкой зимой . Используйте
приемы управления автомобилем , соответствующие погодным
условиям .
Подготовка к зиме
Перед началом движения автомобиля

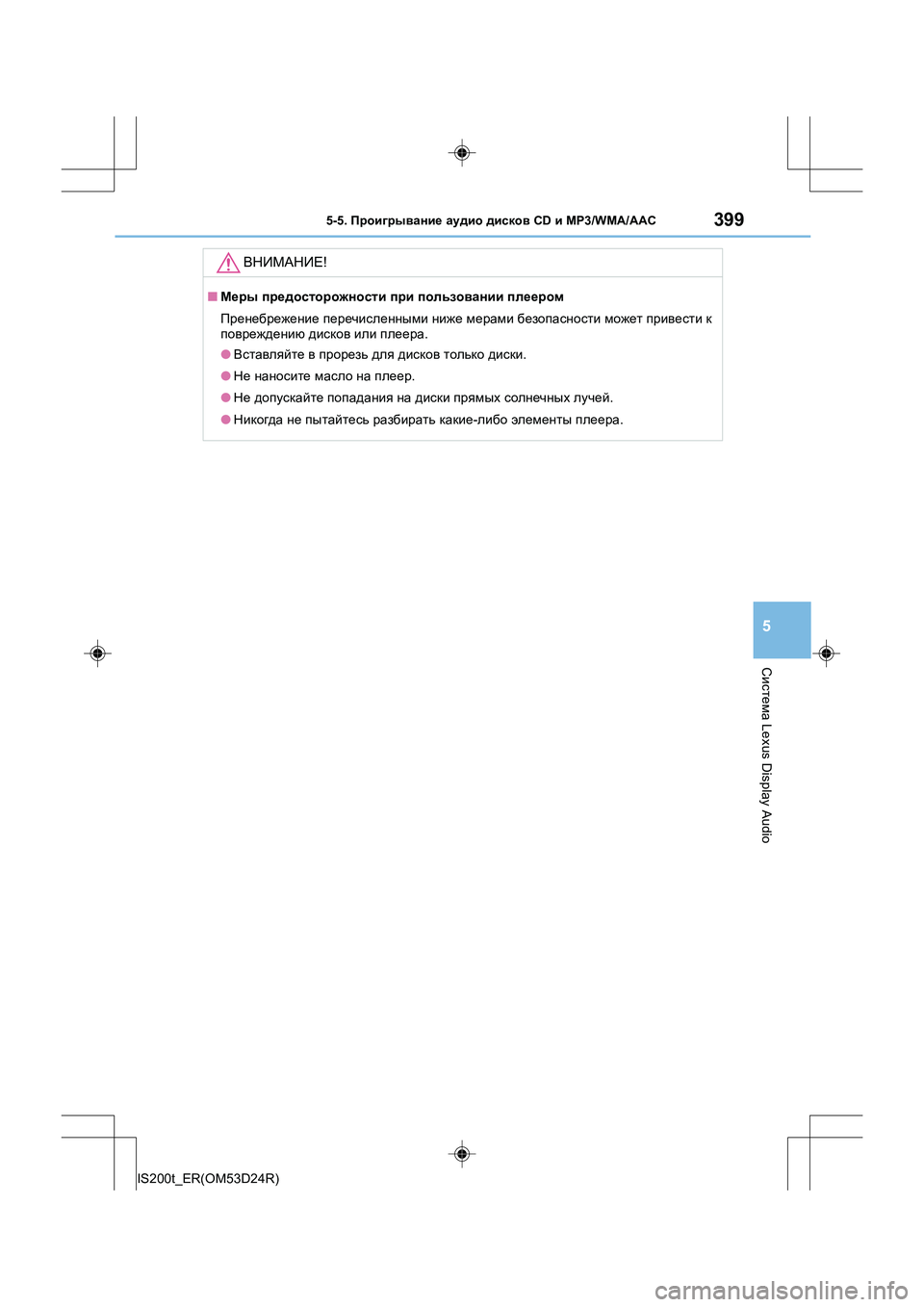

3995-5. Проигрывание аудио дисков CD и MP3/WMA/ ААС
5
Система Lexus Display Audio
IS200t_ER(OM53D24R)
ВНИМАНИЕ !
■Меры предосторожности при пользовании плеером
Пренебрежение перечисленными ниже мерами безопасности может привести к
повреждению дисков или плеера .
● Вставляйте в прорезь для дисков только диски .
● Не наносите масло на плеер .
● Не допускайте попадания на диски прямых солнечных лучей .
● Никогда не пытайтесь разбирать какие -либо элементы плеера .

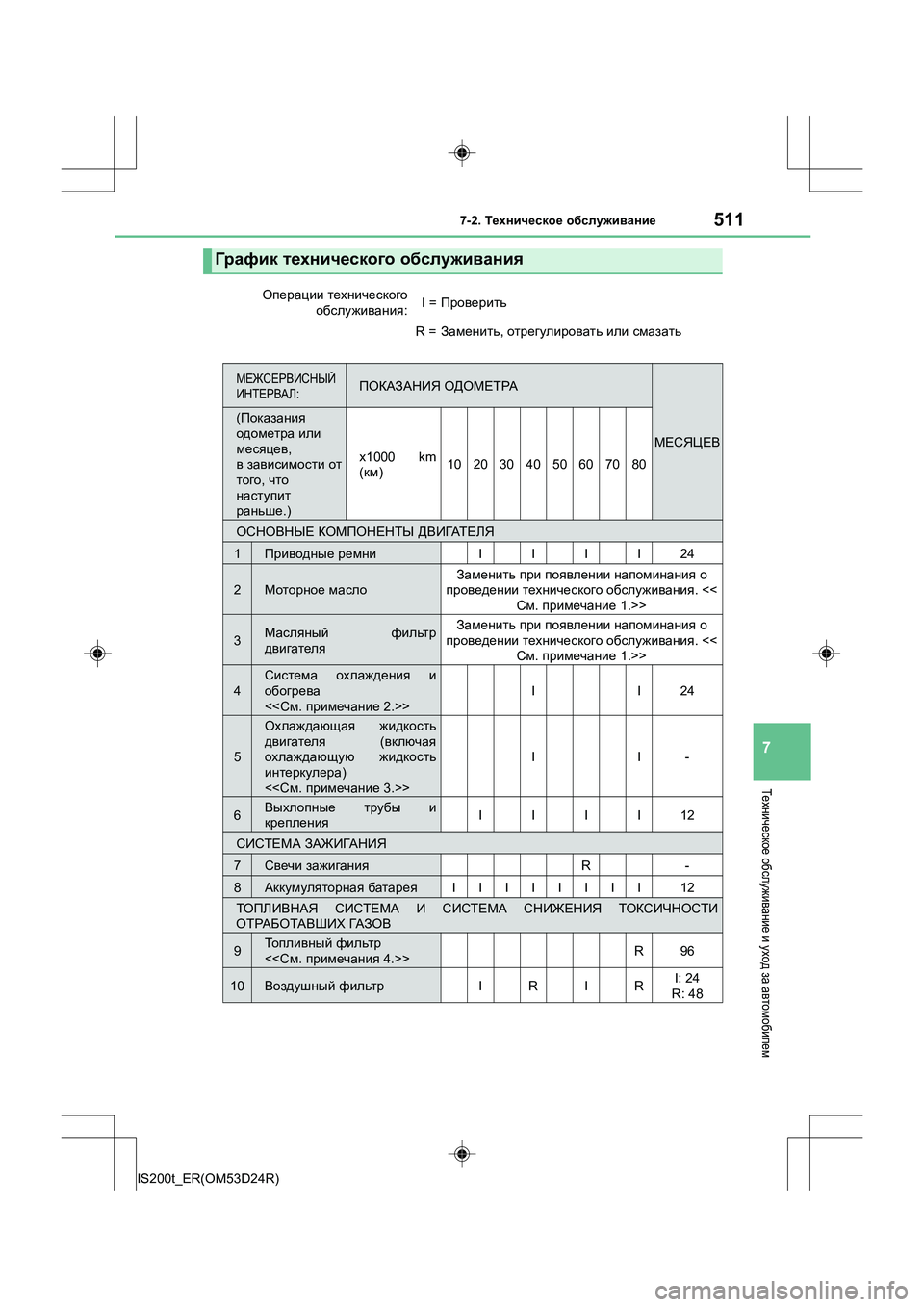

5117-2. Техническое обслуживание
7
IS200t_ER(OM53D24R)
Техническое обслуживание и уход за автомобилем
Графи к технического обслуживания
Операции технического
обслуживания :I =Проверить
R =Заменить, отрегулировать или смазать
МЕЖСЕРВИСНЫЙ
ИНТЕРВАЛ :ПОКАЗАНИЯ ОДОМЕТРА
МЕСЯЦЕВ
( Показания
одометра или
месяцев ,
в зависимости от
того , что
наступит
раньше .)
x1000 km
(км )1020304050607080
ОСНОВНЫЕ КОМПОНЕНТЫ ДВИГАТЕЛЯ
1Приводные ремниIIII24
2Моторное масло Заменить при появлении напоминания о
проведении технического обслуживания . <<
См . примечание 1.>>
3Масляный фильтр
двигателяЗаменить при появлении напоминания о
проведении технического обслуживания . <<
См . примечание 1.>>
4
Система охлаждения и
обогрева
<< См . примечание 2.>>
II24
5
Охлаждающая жидкость
двигателя (включая
охлаждающую жидкость
интеркулера )
<< См . примечание 3.>>
II-
6Выхлопные трубы и
крепленияIIII12
СИСТЕМА ЗАЖИГАНИЯ
7Свечи зажиганияR-
8Аккумуляторная батареяIIIIIIII12
ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА СНИЖЕНИЯ ТОКС ИЧ НОСТИ
ОТРАБОТАВШИХ ГА З О В
9То п л и в н ы й фильтр
<< См . примечания 4.>>R96
10Воздушный фильтрIRIRI: 24
R: 48

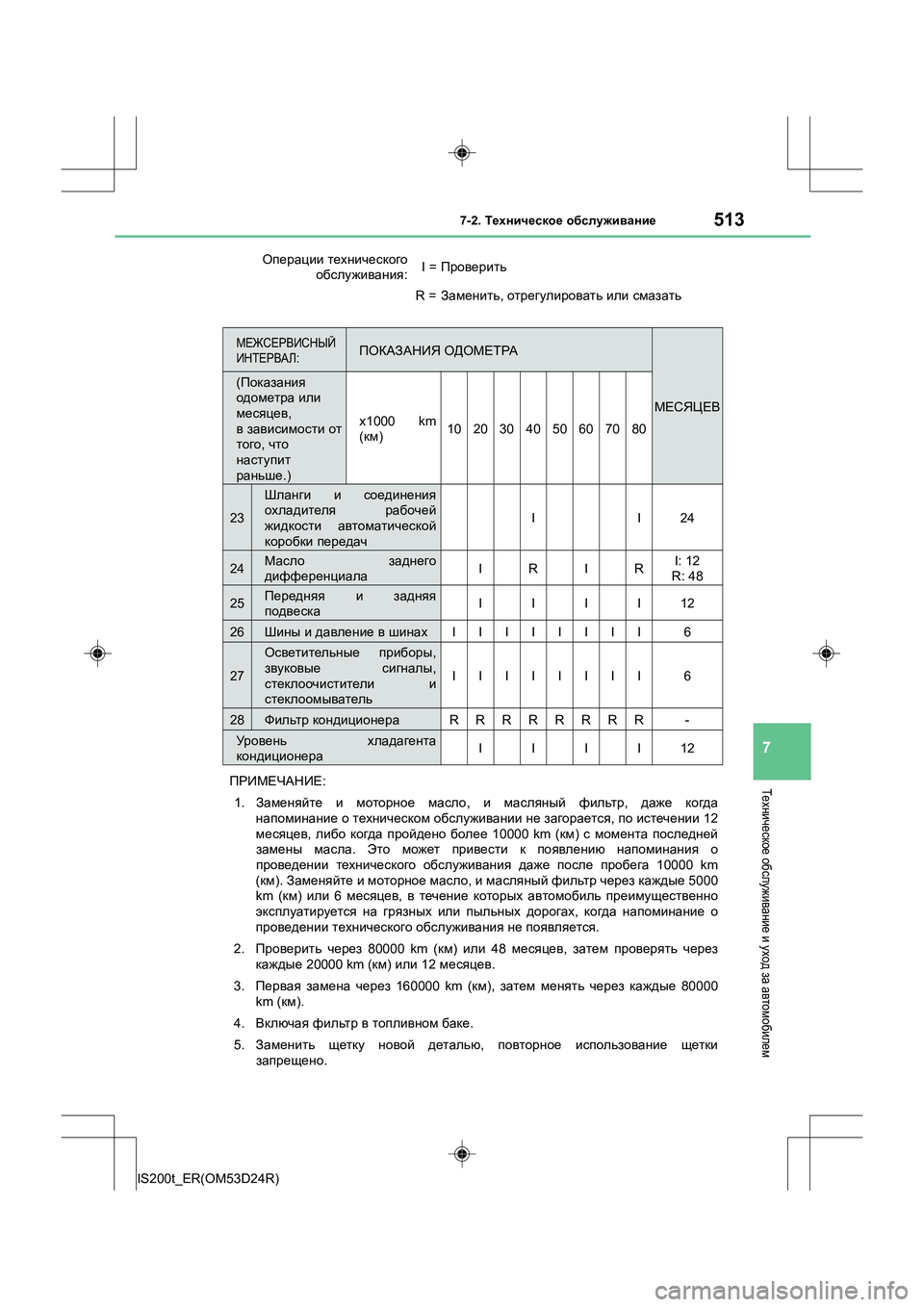

5137-2. Техническое обслуживание
7
IS200t_ER(OM53D24R)
Техническое обслуживание и уход за автомобилемПРИМЕЧАНИЕ :
1. Заменяйте и моторное масло , и масляный фильтр , даже когда
напоминание о техническом обслуживании не загорается , по истечении 12
месяцев , либо когда пройдено более 10000 km ( км) с момента последней
замены масла . Это может привести к появлению напоминания о
проведении технического обслуживания даже после пробега 10000 km
( км ). Заменяйте и моторное масло , и масляный фильтр через каждые 5000
km ( км) или 6 месяцев , в течение которых автомобиль преимущественно
эксплуатируется на грязных или пыльных дорогах , когда напоминание о
проведении технического обслуживания не появляется .
2. Проверить через 80000 km ( км) или 48 месяцев , затем проверять через
каждые 20000 km ( км) или 12 месяцев .
3. Первая замена через 160000 km ( км), затем менять через каждые 80000
km ( км).
4. Включая фильтр в топливном баке .
5. Заменить щетку новой деталью , повторное использование щетки
запрещено .
23
Шланги и соединения
охладителя рабочей
жидкости автоматической
коробки передач
II24
24Масло заднего
дифференциалаIRIRI: 12
R: 48
25Передняя и задняя
подвескаIIII12
26Шины и давление в шинахIIIIIIII6
27
Осветительные приборы ,
звуковые сигналы,
стеклоочистители и
стеклоомыватель
IIIIIIII6
28Фильтр кондиционера RRRRRRRR-
Уро вень хладагента
кондиционераIIII12
Операции технического
обслуживания :I =Проверить
R =Заменить, отрегулировать или смазать
МЕЖСЕРВИСНЫЙ
ИНТЕРВАЛ :ПОКАЗАНИЯ ОДОМЕТРА
МЕСЯЦЕВ
( Показания
одометра или
месяцев ,
в зависимости от
того , что
наступит
раньше .)
x1000 km
(км )1020304050607080

517
IS200t_ER(OM53D24R)
7
Техническое обслуживание и уход за автомобилем
7-3. Самостоятельное техническое обслуживание
Меры предосторожности при
самостоятельном техническом обслуживании
Если Вы выполняете техническое обслуживание автомобиля
самостоятельно , в точности следуйте указаниям ,
представленным в данных разделах .
ЭлементыДетали и инструменты
Состояние
аккумулятора
( → стр . 529)•Те п л а я вода• Пищевая сода• Смазка
•Га еч н ы й ключ (для болтов клемм )
•Дистиллированная вода
Уро вень
охлаждающей
жидкости
двигателя /
интеркулера
( → стр . 527)
• “Toyota Super Long Life Coolant” « Охлаждающая
жидкость особо длительного действия Toyota», либо
идентичная по качеству охлаждающая жидкость ,
изготовленная на основе этиленгликоля по технологии
гибридных органических кислот , с продолжительным
сроком службы и не содержащая силикатов , аминов ,
нитритов и боратов
“Toyota Super Long Life Coolant” « Охлаждающая
жидкость особо длительного действия To y o t a »
представляет собой смесь из 50% охлаждающей
жидкости и 50% деионизированной воды .
•Воронка (используется только для добавления
охлаждающей жидкости )
Уро вень моторного
масла (→ стр . 523)
• “Toyota Genuine Motor Oil” « Оригинальное моторное
масло Toyota» или аналогичное
• Тканевое или бумажное полотенце
• Воронка (используется только для добавления
моторного масла )
Предохранители
( → стр . 556)•Предохранитель с идентичным номиналом тока
Электрические
лампы (→ стр . 560)
•Лампа с идентичной маркировкой и номинальной
мощностью
• Крестовая отвертк а• Плоская отвертка
• Га еч н ы й ключ
Радиатор ,
конденсатор
и радиатор
интеркулера
( → стр . 529)

Давление в
шинах (→ стр . 546)•Манометр для шин• Источник сжатого
воздуха

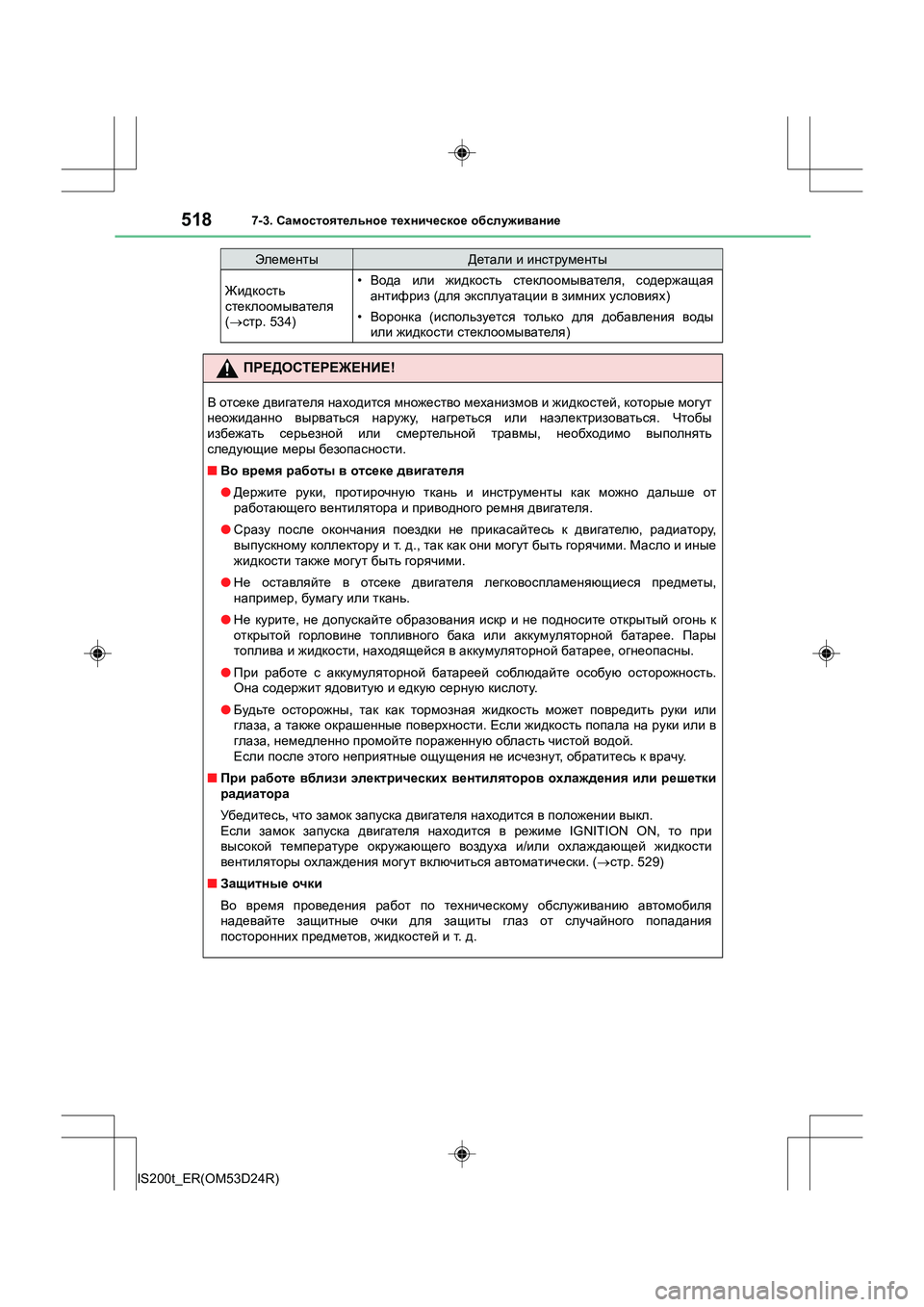

5187-3. Самостоятельное техническое обслуживание
IS200t_ER(OM53D24R)
Жидкость
стеклоомывателя
( → стр . 534)•Вода или жидкость стеклоомывателя , содержащая
антифриз (для эксплуатации в зимних условиях )
•Воронка (используется только для добавления воды
или жидкости стеклоомывателя )
ПРЕДОСТЕРЕЖЕНИЕ !
В отсеке двигателя находится множество механизмов и жидкостей , которые могут
неожиданно вырваться наружу , нагреться или наэлектризоваться . Чтобы
избежать серьезной или смертельной травмы , необходимо выполнять
следующие меры безопасности .
■ Во время работы в отсеке двигателя
● Держите руки , протирочную ткань и инструменты как можно дальше от
работающего вентилятора и приводного ремня двигателя .
● Сразу после окончания поездки не прикасайтесь к двигателю , радиатору ,
выпускному коллектору и т . д ., так как они могут быть горячими . Масло и иные
жидкости также могут быть горячими .
● Не оставляйте в отсеке двигателя легковоспламеняющиеся предметы ,
например , бумагу или ткань .
● Не курите , не допускайте образования искр и не подносите открытый огонь к
открытой горловине топливного бака или аккумуляторной батарее . Пары
топлива и жидкости , находящейся в аккумуляторной батарее , огнеопасны .
● При работе с аккумуляторной батареей соблюдайте особую осторожность .
Она содержит ядовитую и едкую серную кислоту .
● Будьте осторожны , так как тормозная жидкость может повредить руки или
глаза , а также окрашенные поверхности . Если жидкость попала на руки или в
глаза , немедленно промойте пораженную область чистой водой .
Если после этого неприятные ощущения не исчезнут , обратитесь к врачу .
■ При работе вблизи электрических вентиляторов охлаждения или решетки
радиатора
Убедитесь , что замок запуска двигателя находится в положении выкл .
Если замок запуска двигателя находится в режиме IGNITION ON, то при
высокой температуре окружающего воздуха и/или охлаждающей жидкости
вентиляторы охлаждения могут включиться автоматически . (→ стр . 529)
■ Защитные очки
Во время проведения работ по техническому обслуживанию автомобиля
надевайте защитные очки для защиты глаз от случайного попадания
посторонних предметов , жидкостей и т . д .
ЭлементыДетали и инструменты

5227-3. Самостоятельное техническое обслуживание
IS200t_ER(OM53D24R) Для
автомобилей с правосторонним управлением :
Аккумуляторная батарея и бл о к предохранителей в передней части
аккумуляторной батареи расположены на противоположной стороне отсека
двигателя .

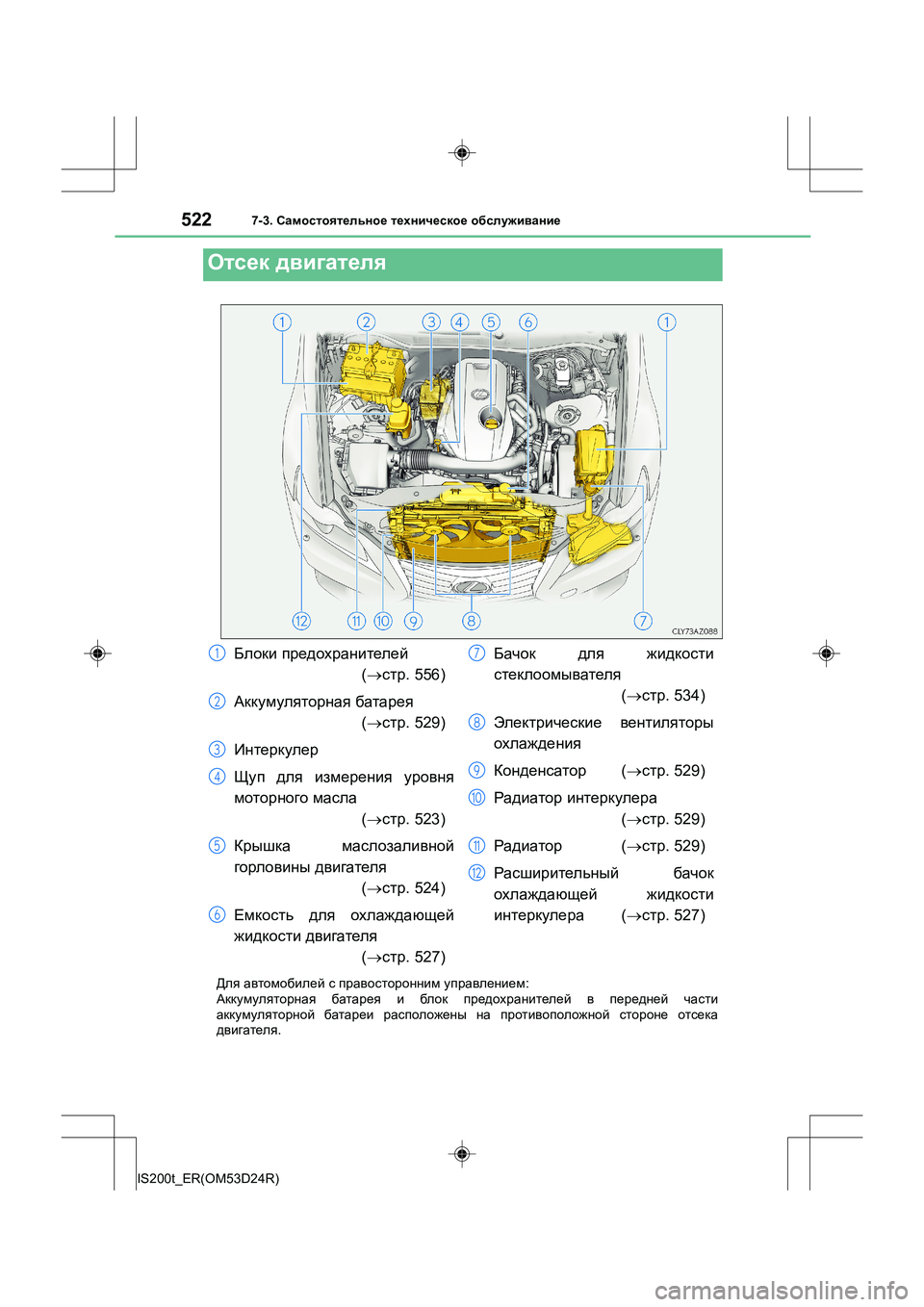

Отсек двигателя
Блоки предохранителей
( →стр . 556)
Аккумуляторная батарея
( →стр . 529)
Интеркулер
Щуп для измерения уровня
моторного масла
(→ стр . 523)
Крышка маслозаливной
горловины двигателя
(→ стр . 524)
Емкость для охлаждающей
жидкости двигателя
( →стр . 527) Бачок
для жидкости
стеклоомывателя ( →стр . 534)
Электрические вентиляторы
охлаждения
Конденсатор (→стр . 529)
Радиатор интеркулера
(→ стр . 529)
Радиатор (→стр . 529)
Расширительный бачок
охлаждающей жидкости
интеркулера (→стр . 527)1
2
3
4
5
6
7
8
9
10
11
12
