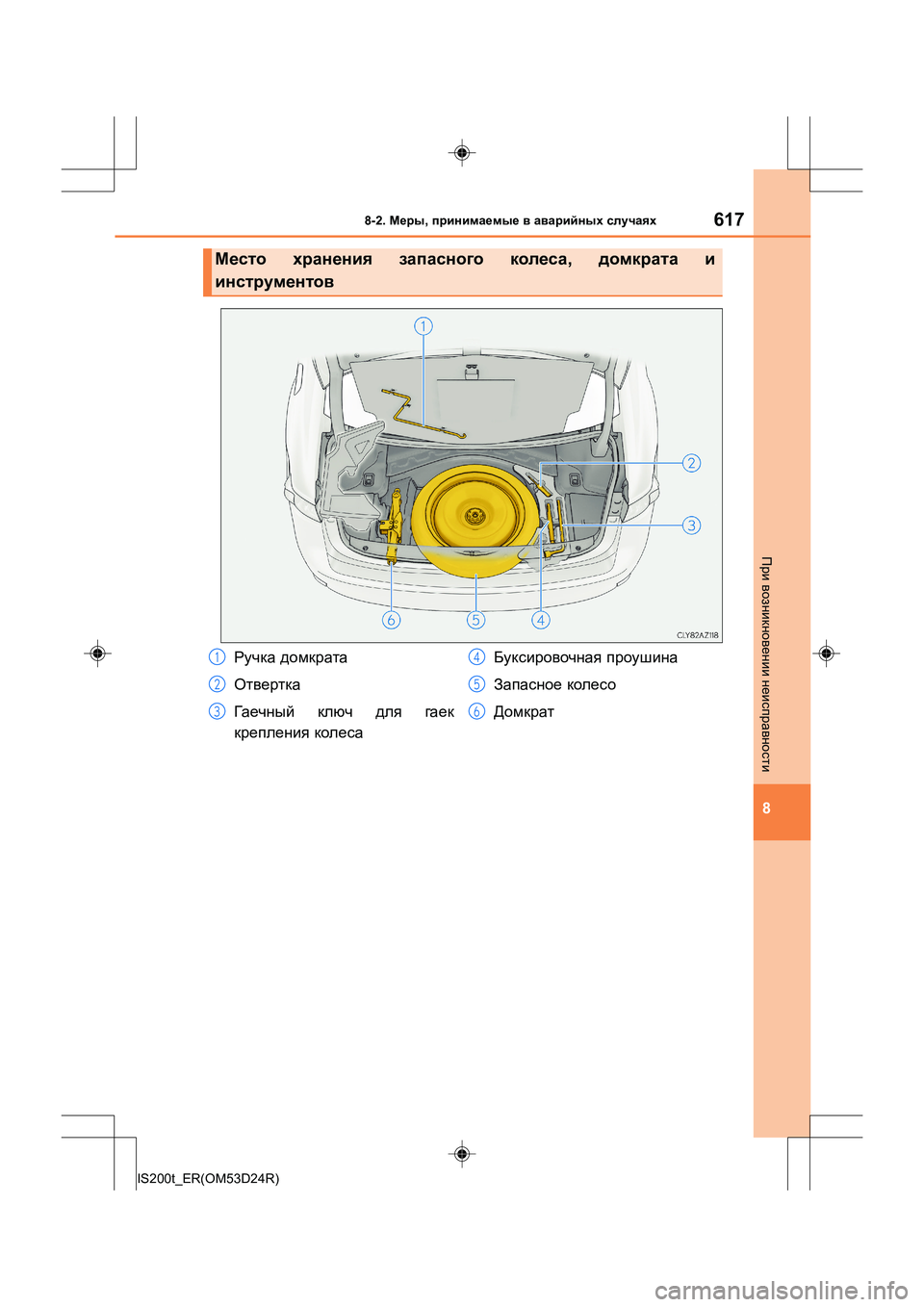

Page 617 of 696
6178-2. Меры , принимаемые в аварийных случаях
8
IS200t_ER(OM53D24R)
При возникновении неисправности
Место хранения запасного колеса , домкрата и
инструментов
Ручка домкрата
Отвертка
Гаечны й ключ для гаек
крепления колеса Буксировочная
проушина
Запасное колесо
Домкрат1
2
3
4
5
6

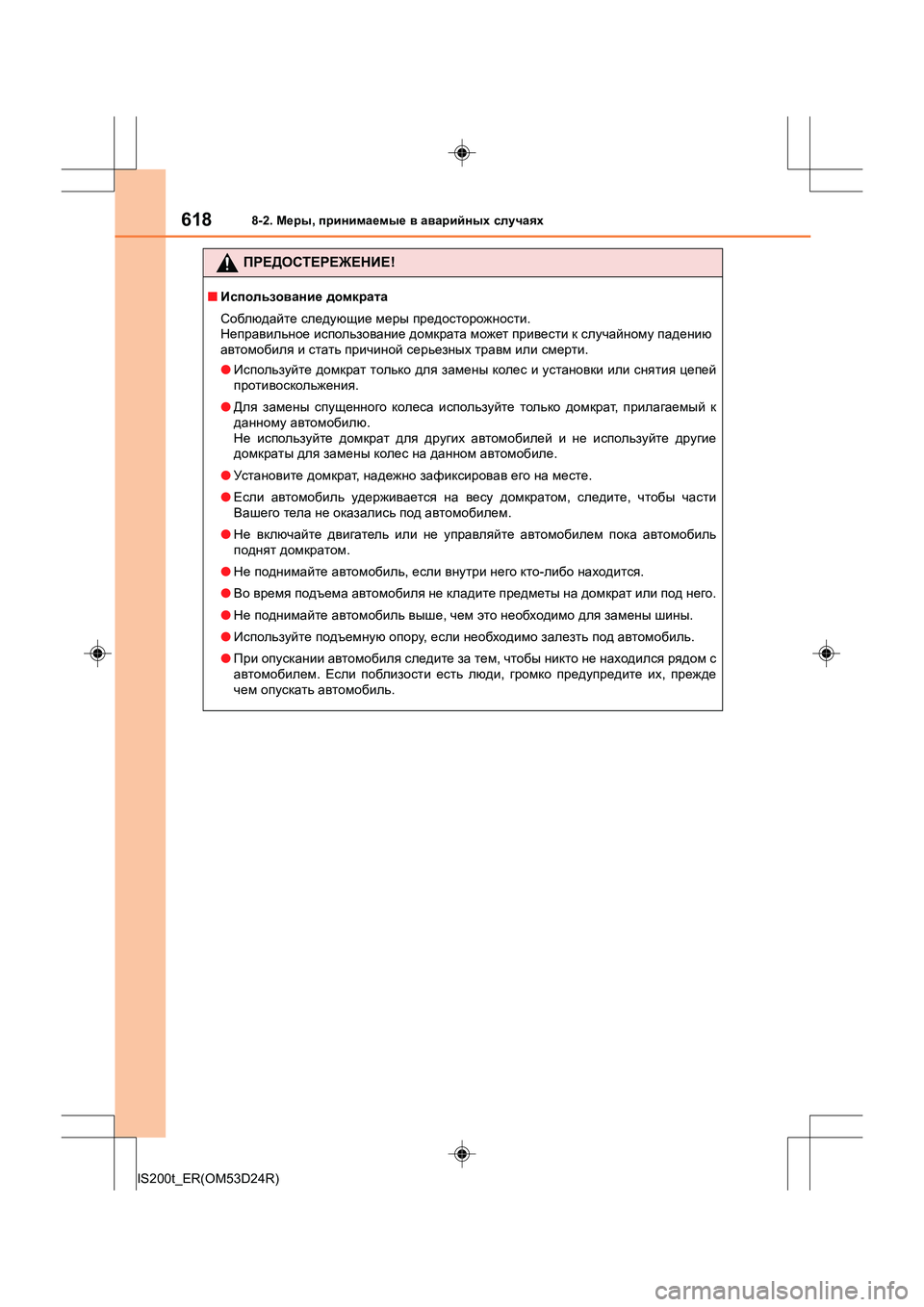

Page 618 of 696

6188-2. Меры , принимаемые в аварийных случаях
IS200t_ER(OM53D24R)
ПРЕДОСТЕРЕЖЕНИЕ !
■Использование домкрата
Соблюдайте следующие меры предосторожности .
Неправильное использование домкрата может привести к случайному падению
автомобиля и стать причиной серьезных травм или смерти .
● Используйте домкрат только для замены колес и установки или снятия цепей
противоскольжения .
● Для замены спущенного колеса используйте только домкрат , прилагаемый к
данному автомобилю .
Не используйте домкрат для других автомобилей и не используйте другие
домкраты для замены колес на данном автомобиле .
● Устан о ви те домкрат , надежно зафиксировав его на месте .
● Если автомобиль удерживается на весу домкратом , следите , чтобы части
Вашего тела не оказались под автомобилем .
● Не включайте двигатель или не управляйте автомобилем пока автомобиль
поднят домкратом .
● Не поднимайте автомобиль , если внутри него кто -либо находится .
● Во время подъема автомобиля не кладите предметы на домкрат или под него .
● Не поднимайте автомобиль выше , чем это необходимо для замены шины .
● Используйте подъемную опору , если необходимо залезть под автомобиль .
● При опускании автомобиля следите за тем , чтобы никто не находился рядом с
автомобилем . Если поблизости есть люди , громко предупредите их , прежде
чем опускать автомобиль .

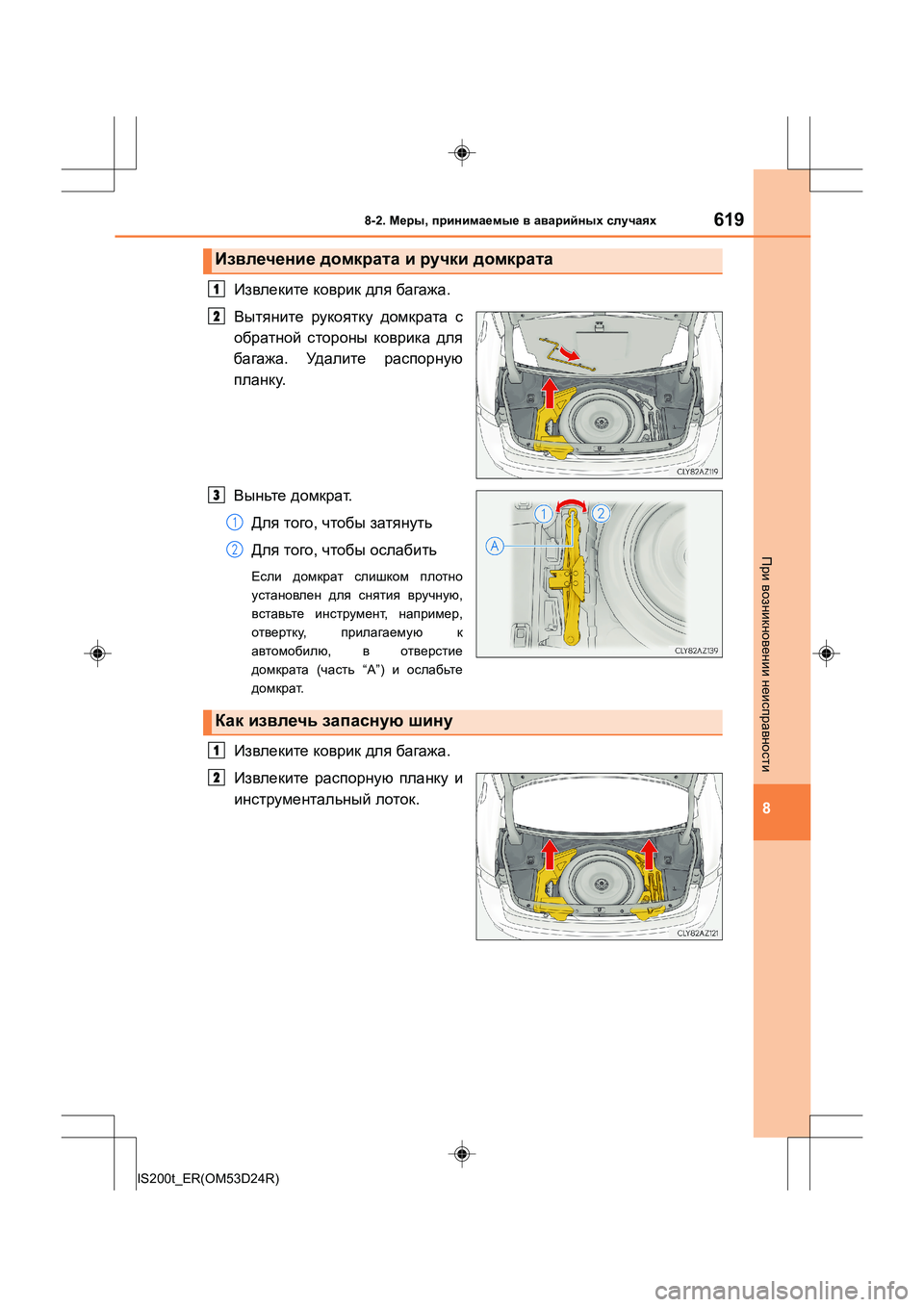

Page 619 of 696
6198-2. Меры , принимаемые в аварийных случаях
8
IS200t_ER(OM53D24R)
При возникновении неисправности
Извлеките коврик для багажа .
Вытяните рукоятку домкрата с
обратной стороны коврика для
багажа . Уд а л и т е распорную
планку .
Выньте домкрат .
Для того , чтобы затянуть
Для того , чтобы ослабить
Если домкрат слишком плотно
установлен для снятия вручную ,
вставьте инструмент , например ,
отвертку , прилагаемую к
автомобилю , в отверстие
домкрата (часть “A”) и ослабьте
домкрат .
Извлеките коврик для багажа .
Извлеките распорную планку и
инструментальный лоток .
Извлечение домкрата и ручки домкрата
1
2
3
1
2
Как извлечь запасную шину
1
2
Page 620 of 696
6208-2. Меры , принимаемые в аварийных случаях
IS200t_ER(OM53D24R)
Ослабьте центральный зажим ,
удерживающий запасное
колесо .
Если центральный зажим нельзя
повернуть вручную , воспользуйтесь
гаечным ключом , хранящимся в
багажнике . (Для закрепления колеса
затяните центральный зажим рукой .
Не используйте ключ или другие
инструменты .)
Подоприте колеса колодками .
3
ПРЕДОСТЕРЕЖЕНИЕ !
■При хранении запасного колеса
Следите за тем , чтобы не защемить пальцы или другие части тела между
запасным колесом и кузовом автомобиля .
Замена колеса со спущенной шиной
1
Спущенная шинаПоложение колодок
СпередиСлеваПозади задней правой шины
СправаПозади задней левой шины
СзадиСлеваПеред передней правой шиной
СправаПеред передней левой шиной

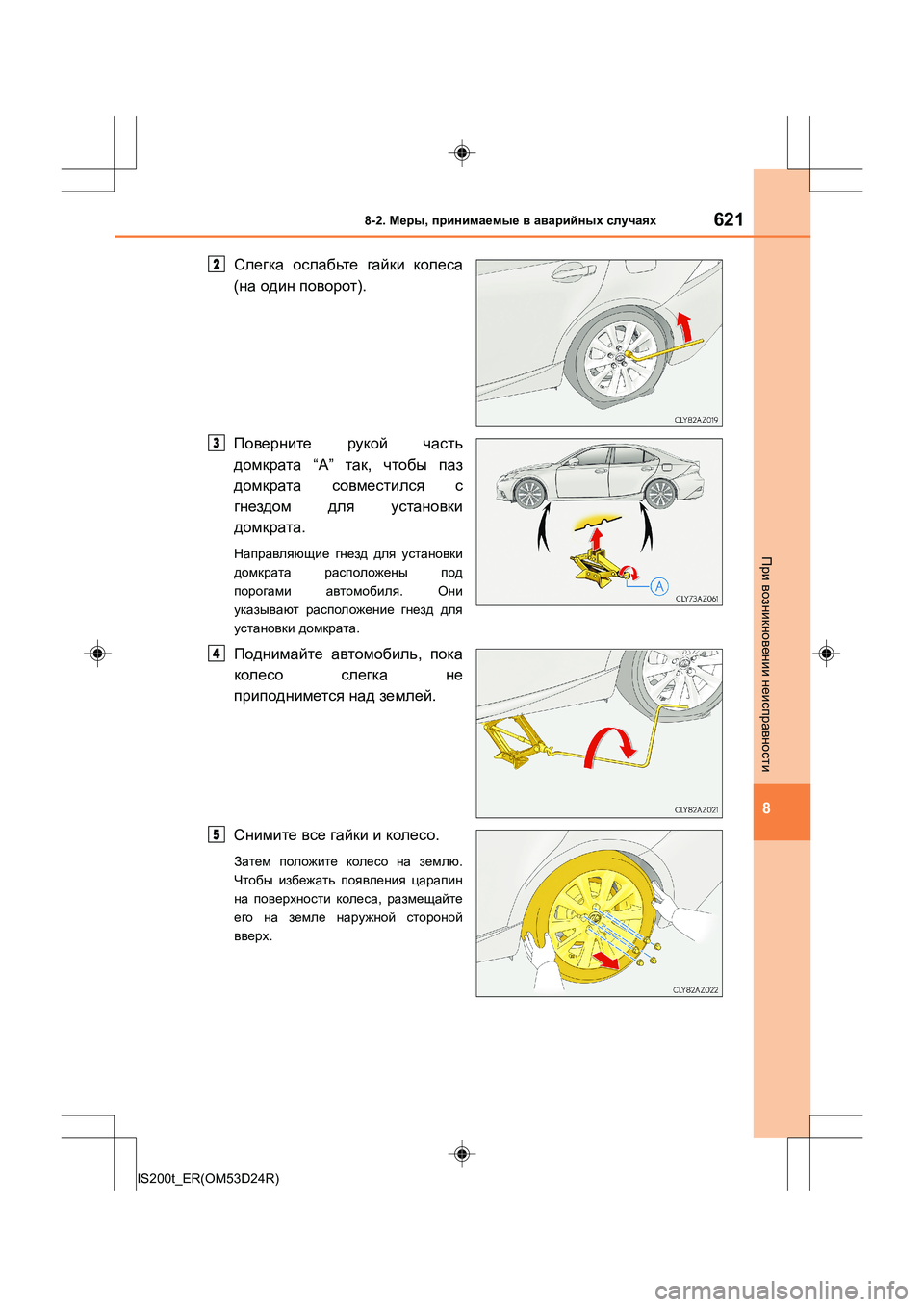

Page 621 of 696
6218-2. Меры , принимаемые в аварийных случаях
8
IS200t_ER(OM53D24R)
При возникновении неисправности
Слегка ослабьте гайки колеса
( на один поворот ).
Поверните рукой часть
домкрата “А” так , чтобы паз
домкрата совместился с
гнездом для установки
домкрата .
Направляющие гнезд для установки
домкрата расположены под
порогами автомобиля . Они
указывают расположение гнезд для
установки домкрата .
Поднимайте автомобиль , пока
колесо слегка не
приподнимется над землей .
Снимите все гайки и колесо .
Затем положите колесо на землю .
Чтобы избежать появления царапин
на поверхности колеса , размещайте
его на земле наружной стороной
вверх .
2
3
4
5
Page 622 of 696

6228-2. Меры , принимаемые в аварийных случаях
IS200t_ER(OM53D24R)
ПРЕДОСТЕРЕЖЕНИЕ !
■Замена колеса со спущенной шиной
● Не дотрагивайтесь до дисков и области вокруг тормозов сразу после
прекращения движения .
Сразу после прекращения движения диски и области вокруг тормозов будут
очень горячими . Прикосновение к ним рукой , ногой и другими частями тела во
время замены шины и т .д . может привести к ожогу .
● Пренебрежение этими мерами безопасности может привести к ослаблению
колесных гаек и сходу колеса , что может стать причиной серьезных травм или
смерти .
• Никогда не используйте масло или смазку для болтов или гаек колеса .
Масло и консистентная смазка могут явиться причиной перетягивания
колесных гаек , что приводит к повреждению болта или диска колеса . Кроме
того , масло или консистентная смазка могут явиться причиной ослабления
колесных гаек , и колесо может слететь , что приведет к серьезной аварии .
Уд а л и т е все масло или смазку с болтов или гаек колеса .
• Как можно скорее после замены колеса затяните колесные гайки
динамометрическим ключом с моментом 103 N•m (10,5 кгс•м ).
• Не устанавливайте сильно поврежденный декоративный колпак колеса ,
так как он может соскочить с колеса во время движения автомобиля .
• При установке шины используйте только специально предназначенные для
этого колеса гайки .
• Если на болтах , резьбе гаек или отверстиях на колесе имеются трещины
или деформированные участки , проверьте автомобиль , обратившись к
любому официальному дилеру Lexus, специалисту ремонтной службы или
в другой квалифицированный и технически оснащенный сервисный центр .
Page 623 of 696
6238-2. Меры , принимаемые в аварийных случаях
8
IS200t_ER(OM53D24R)
При возникновении неисправности
Уд а л и т е грязь или посторонние
предметы с сопрягаемой
поверхности колеса .
Если на сопрягаемой поверхности
колеса находятся посторонние
предметы , то во время движения
автомобиля гайки могут ослабнуть , и
колесо может соскочить .
Ус т а н о в и те шину и слегка затяните все колесные гайки от руки ,
примерно на одинаковую величину .
При замене алюминиевого
колеса стальным запасным
колесом , затягивайте колесные
гайки , пока конусная часть не
войдет в контакт с
подступичной частью колеса .
Опустите автомобиль .
Прочно заверните каждую
гайку колеса на два или три
оборота в порядке , показанном
на рисунке .
Момент затяжки :
103 N•m (10,5 кгс•м )
Уберите спущенное колесо , домкрат и все инструменты .
Ус т а н о в к а запасного колеса
1
2
Подступичная
часть колеса
Конусная часть
3
4
5

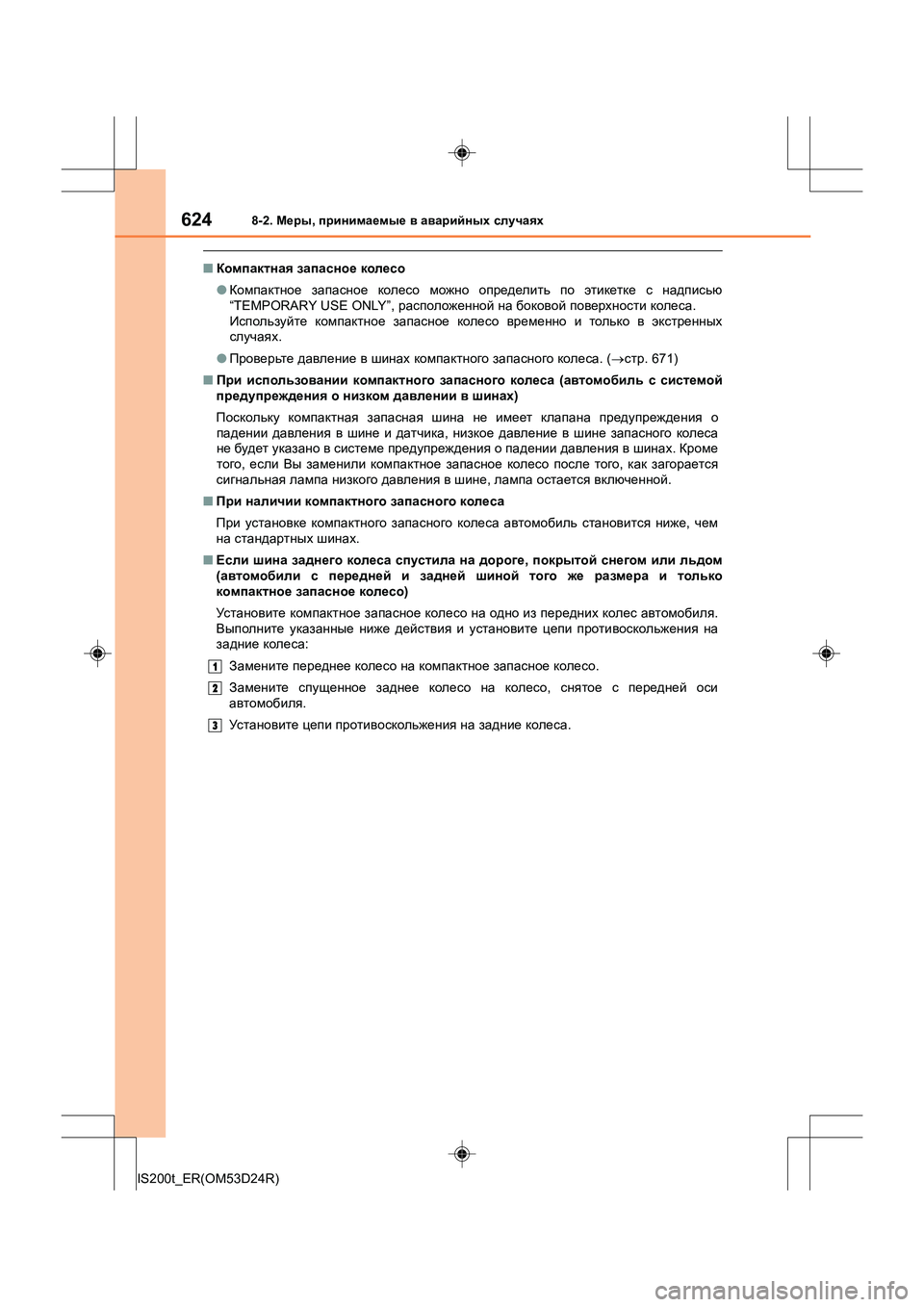

Page 624 of 696

6248-2. Меры , принимаемые в аварийных случаях
IS200t_ER(OM53D24R)
■ Компактная запасное колесо
● Компактное запасное колесо можно определить по этикетке с надписью
“TEMPORARY USE ONLY”, расположенной на боковой поверхности колеса .
Используйте компактное запасное колесо временно и только в экстренных
случаях .
● Проверьте давление в шинах компактного запасного колеса . (→ стр . 671)
■ При использовании компактного запасного колеса (автомобиль с системой
предупреждения о низком давлении в шинах )
Поскольку компактная запасная шина не имеет клапана предупреждения о
падении давления в шине и датчика , низкое давление в шине запасного колеса
не будет указано в системе предупреждения о падении давления в шинах . Кроме
того , если Вы заменили компактное запасное колесо после того , как загорается
сигнальная лампа низкого давления в шине , лампа остается включенной .
■ При наличии компактного запасного колеса
При установке компактного запасного колеса автомобиль становится ниже , чем
на стандартных шинах .
■ Если шина заднего колеса спустила на дороге , покрытой снегом или льдом
( автомобили с передней и задней шиной того же размера и только
компактное запасное колесо )
Ус та н о в и т е компактное запасное колесо на одно из передних колес автомобиля .
Выполните указанные ниже действия и установите цепи противоскольжения на
задние колеса :
Замените переднее колесо на компактное запасное колесо .
Замените спущенное заднее колесо на колесо , снятое с передней оси
автомобиля .
Установите цепи противоскольжения на задние колеса .
1
2
3
