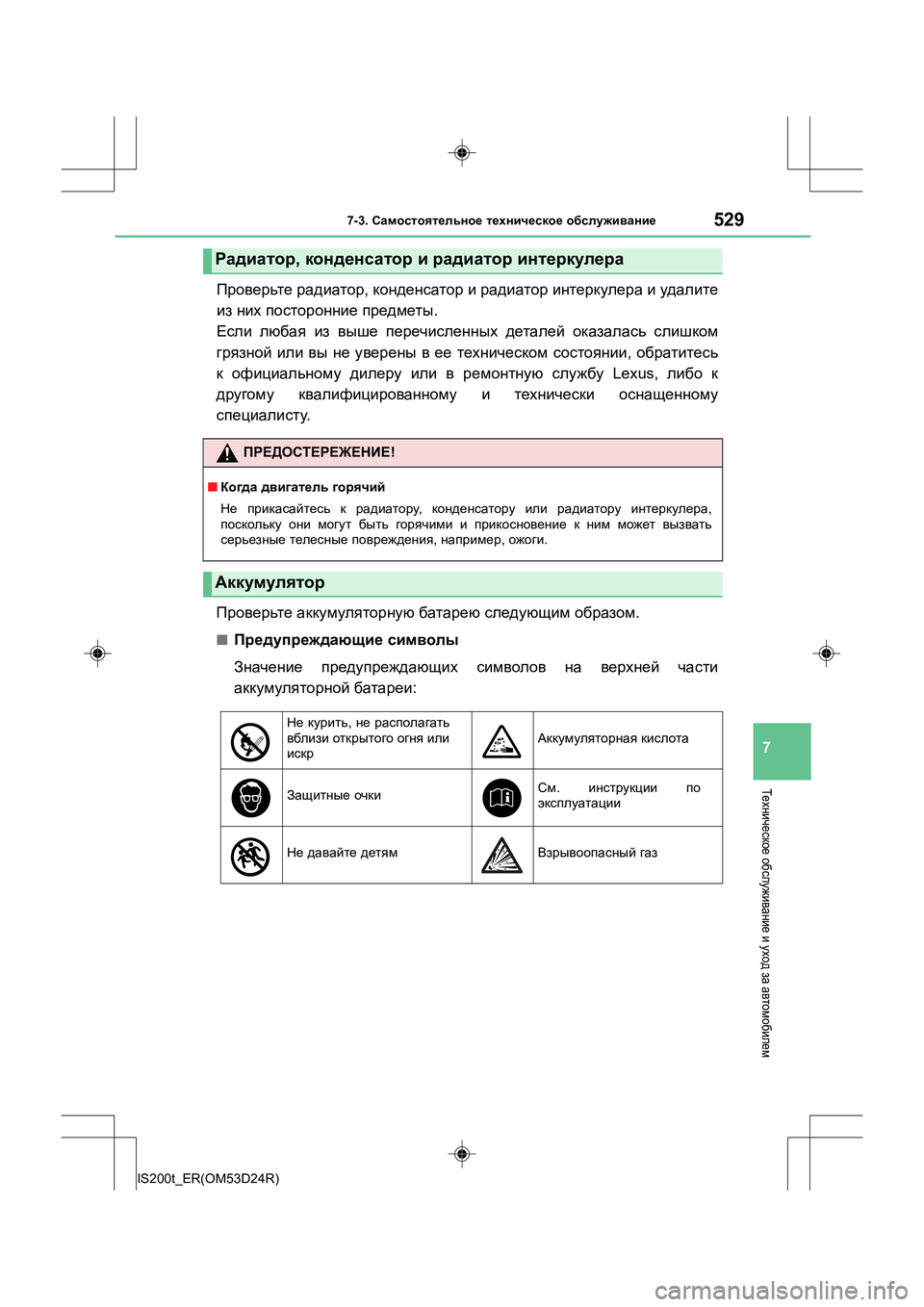

Page 529 of 696

5297-3. Самостоятельное техническое обслуживание
7
IS200t_ER(OM53D24R)
Техническое обслуживание и уход за автомобилем
Проверьте радиатор , конденсатор и радиатор интеркулера и удалите
из них посторонние предметы .
Если любая из выше перечисленных деталей оказалась слишком
грязной или вы не уверены в ее техническом состоянии , обратитесь
к официальному дилеру или в ремонтную службу Lexus, либо к
другому квалифицированному и технически оснащенному
специалисту .
Проверьте аккумуляторную батарею следующим образом .
■Предупреждающие символы
Значение предупреждающих символов на верхней части
аккумуляторной батареи :
Радиатор , конденсатор и радиатор интеркулера
ПРЕДОСТЕРЕЖЕНИЕ !
■Когда двигатель горячий
Не прикасайтесь к радиатору , конденсатору или радиатору интеркулера ,
поскольку они могут быть горячими и прикосновение к ним может вызвать
серьезные телесные повреждения , например , ожоги .
Аккумулятор
Не курить , не располагать
вблизи открытого огня или
искр
Аккумуляторная кислота
Защитные очкиСм . инструкции по
эксплуатации
Не давайте детямВзрывоопасный газ

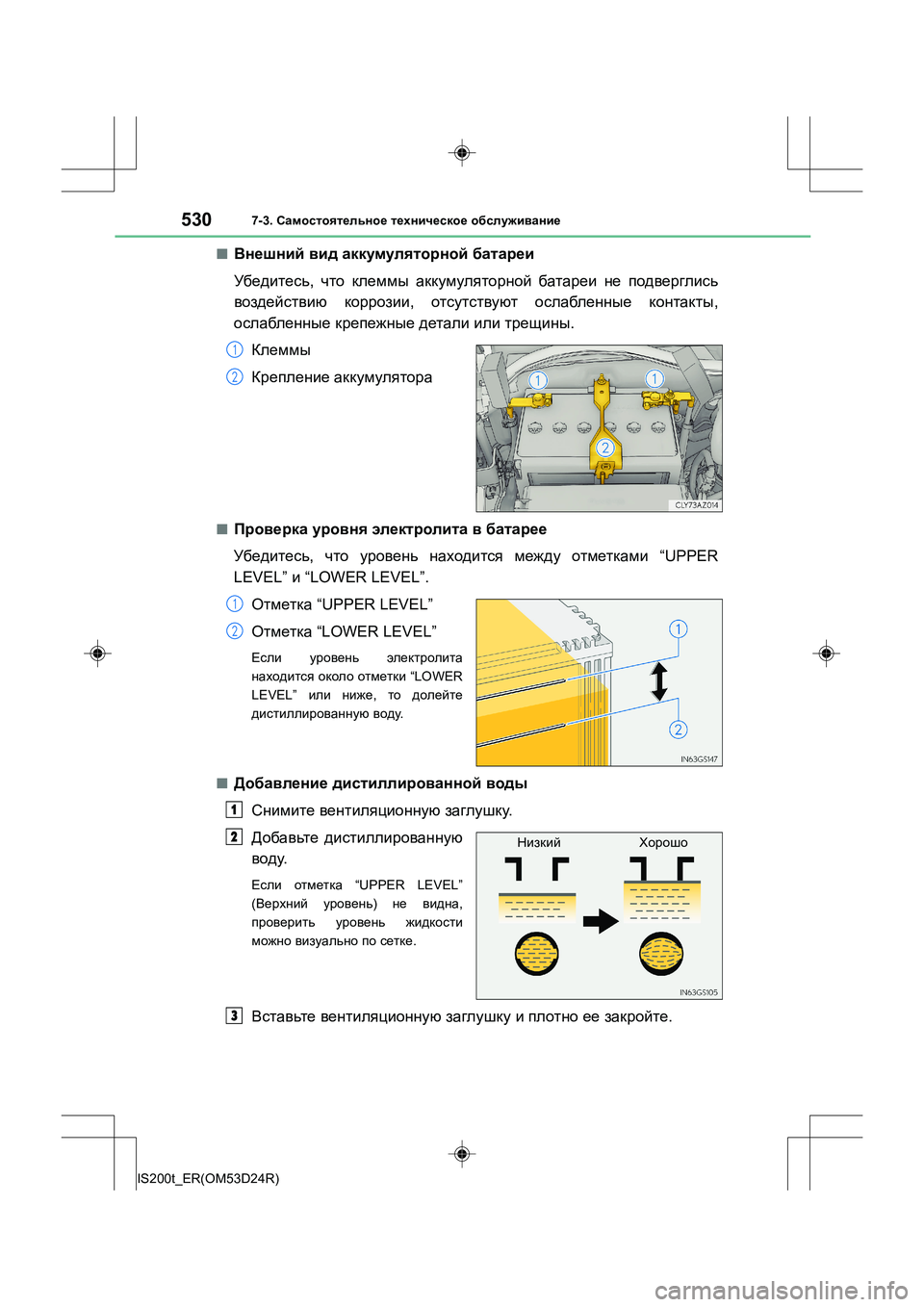

Page 530 of 696
5307-3. Самостоятельное техническое обслуживание
IS200t_ER(OM53D24R)
■Внешний вид аккумуляторной батареи
Убедитесь , что клеммы аккумуляторной батареи не подверглись
воздействию коррозии , отсутствуют ослабленные контакты ,
ослабленные крепежные детали или трещины .
Клеммы
Крепление аккумулятора
■Проверка уровня электролита в батарее
Убедитесь , что уровень находится между отметками “UPPER
LEVEL” и “LOWER LEVEL”.
Отметка “UPPER LEVEL”
Отметка “LOWER LEVEL”
Если уровень электролита
находится около отметки “LOWER
LEVEL” или ниже , то долейте
дистиллированную воду .
■Добавление дистиллированной воды
Снимите вентиляционную заглушку .
Добавьте дистиллированную
воду .
Если отметка “UPPER LEVEL”
( Верхний уровень ) не видна ,
проверить уровень жидкости
можно визуально по сетке .
Вставьте вентиляционную заглушку и плотно ее закройте .
1
2
1
2
1
Низкий Хорошо2
3

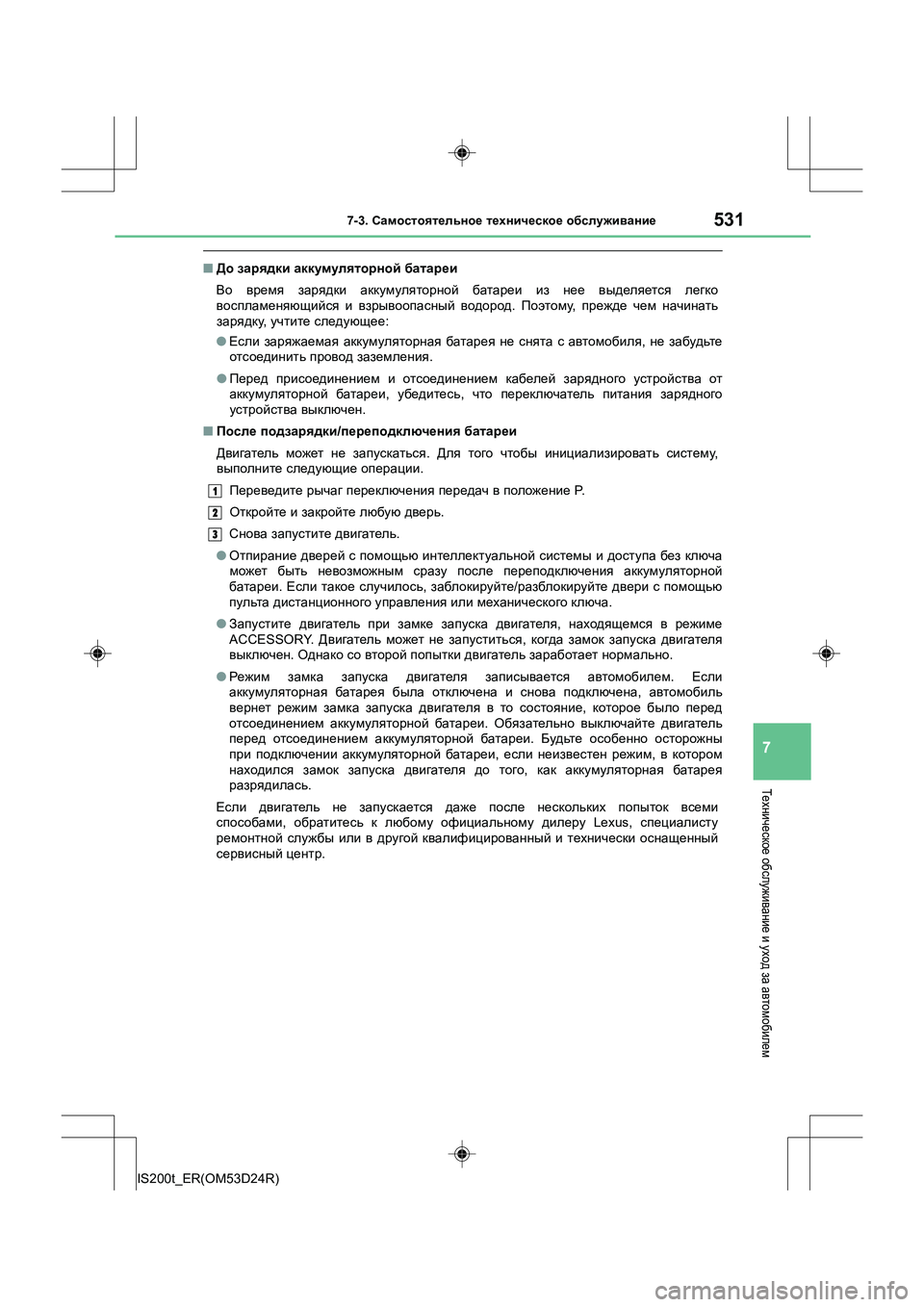

Page 531 of 696

5317-3. Самостоятельное техническое обслуживание
7
IS200t_ER(OM53D24R)
Техническое обслуживание и уход за автомобилем
■ До зарядки аккумуляторной батареи
Во время зарядки аккумуляторной батареи из нее выделяется легко
воспламеняющийся и взрывоопасный водород . Поэтому , прежде чем начинать
зарядку , учтите следующее :
● Если заряжаемая аккумуляторная батарея не снята с автомобиля , не забудьте
отсоединить провод заземления .
● Перед присоединением и отсоединением кабелей зарядного устройства от
аккумуляторной батареи , убедитесь , что переключатель питания зарядного
устройства выключен .
■ После подзарядки /переподключения батареи
Двигатель может не запускаться . Для того чтобы инициализировать систему ,
выполните следующие операции .
Переведите рычаг переключения передач в положение P.
Откройте и закройте любую дверь .
Снова запустите двигатель .
● Отпирание дверей с помощью интеллектуальной системы и доступа без ключа
может быть невозможным сразу после переподключения аккумуляторной
батареи . Если такое случилось , заблокируйте /разблокируйте двери с помощью
пульта дистанционного управления или механического ключа .
● Запустите двигатель при замке запуска двигателя , находящемся в режиме
ACCESSORY. Двигатель может не запуститься , когда замок запуска двигателя
выключен . Однако со второй попытки двигатель заработает нормально .
● Режи м замка запуска двигателя записывается автомобилем . Если
аккумуляторная батарея была отключена и снова подключена , автомобиль
вернет режим замка запуска двигателя в то состояние , которое было перед
отсоединением аккумуляторной батареи . Обязательно выключайте двигатель
перед отсоединением аккумуляторной батареи . Будьте особенно осторожны
при подключении аккумуляторной батареи , если неизвестен режим , в котором
находился замок запуска двигателя до того , как аккумуляторная батарея
разрядилась .
Если двигатель не запускается даже после нескольких попыток всеми
способами , обратитесь к любому официальному дилеру Lexus, специалисту
ремонтной службы или в другой квалифицированный и технически оснащенный
сервисный центр .
1
2
3

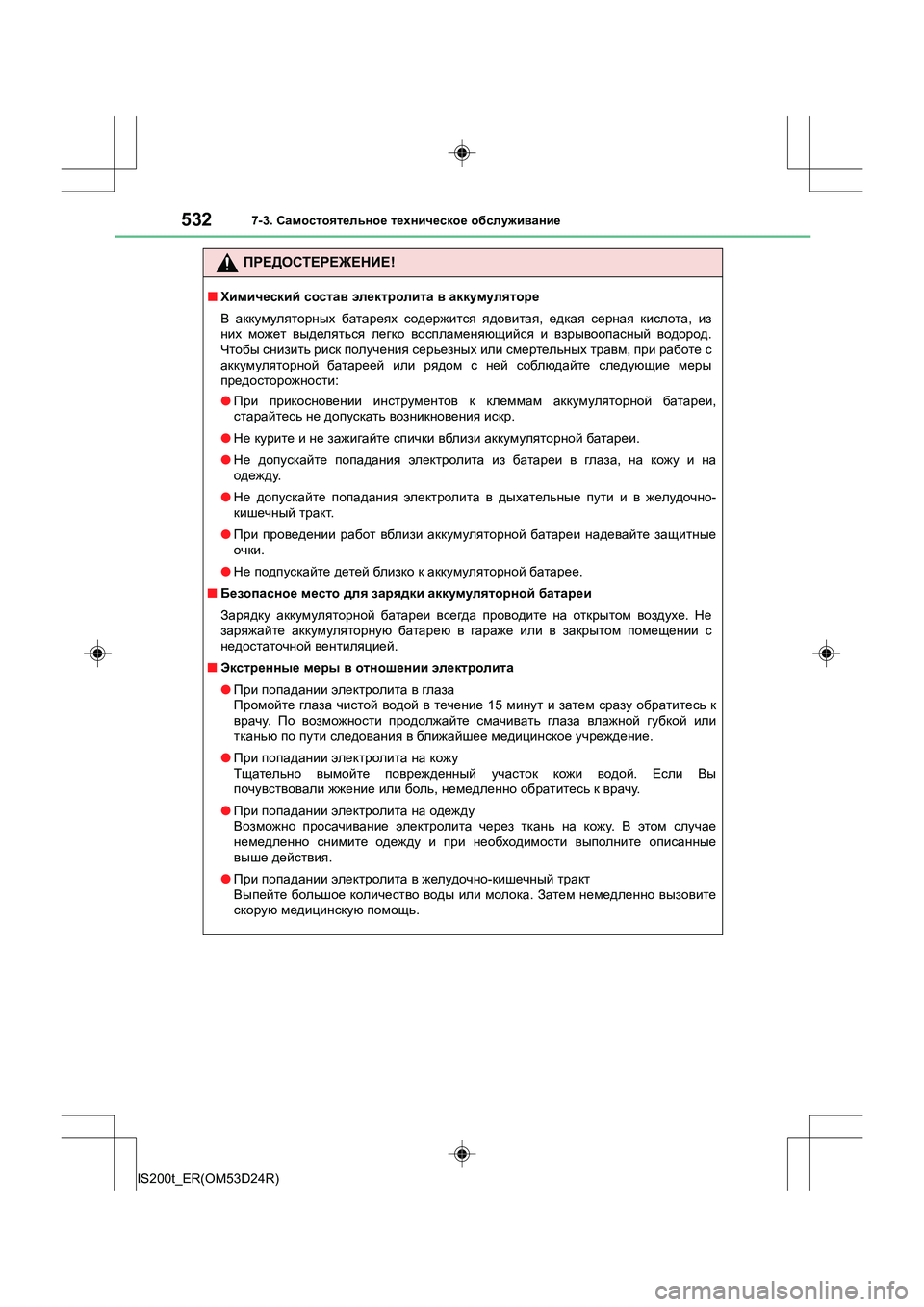

Page 532 of 696

5327-3. Самостоятельное техническое обслуживание
IS200t_ER(OM53D24R)
ПРЕДОСТЕРЕЖЕНИЕ !
■Химический состав электролита в аккумуляторе
В аккумуляторных батареях содержится ядовитая , едкая серная кислота , из
них может выделяться легко воспламеняющийся и взрывоопасный водород .
Чтобы снизить риск получения серьезных или смертельных травм , при работе с
аккумуляторной батареей или рядом с ней соблюдайте следующие меры
предосторожности :
● При прикосновении инструментов к клеммам аккумуляторной батареи ,
старайтесь не допускать возникновения искр .
● Не курите и не зажигайте спички вблизи аккумуляторной батареи .
● Не допускайте попадания электролита из батареи в глаза , на кожу и на
одежду .
● Не допускайте попадания электролита в дыхательные пути и в желудочно -
кишечный тракт .
● При проведении работ вблизи аккумуляторной батареи надевайте защитные
очки .
● Не подпускайте детей бли зк о к аккумуляторной батарее .
■ Безопасное место для зарядки аккумуляторной батареи
Зарядку аккумуляторной батареи всегда проводите на открытом воздухе . Не
заряжайте аккумуляторную батарею в гараже или в закрытом помещении с
недостаточной вентиляцией .
■ Экстренные меры в отношении электролита
● При попадании электролита в глаза
Промойте глаза чистой водой в течение 15 минут и затем сразу обратитесь к
врачу . По возможности продолжайте смачивать глаза влажной губкой или
тканью по пути следования в ближайшее медицинское учреждение .
● При попадании электролита на кожу
Тщательно вымойте поврежденный участок кожи водой . Если Вы
почувствовали жжение или боль , немедленно обратитесь к врачу .
● При попадании электролита на одежду
Возможно просачивание электролита через ткань на кожу . В этом случае
немедленно снимите одежду и при необходимости выполните описанные
выше действия .
● При попадании электролита в желудочно -кишечный тракт
Выпейте большое количество воды или молока . Затем немедленно вызовите
скорую медицинскую помощь .

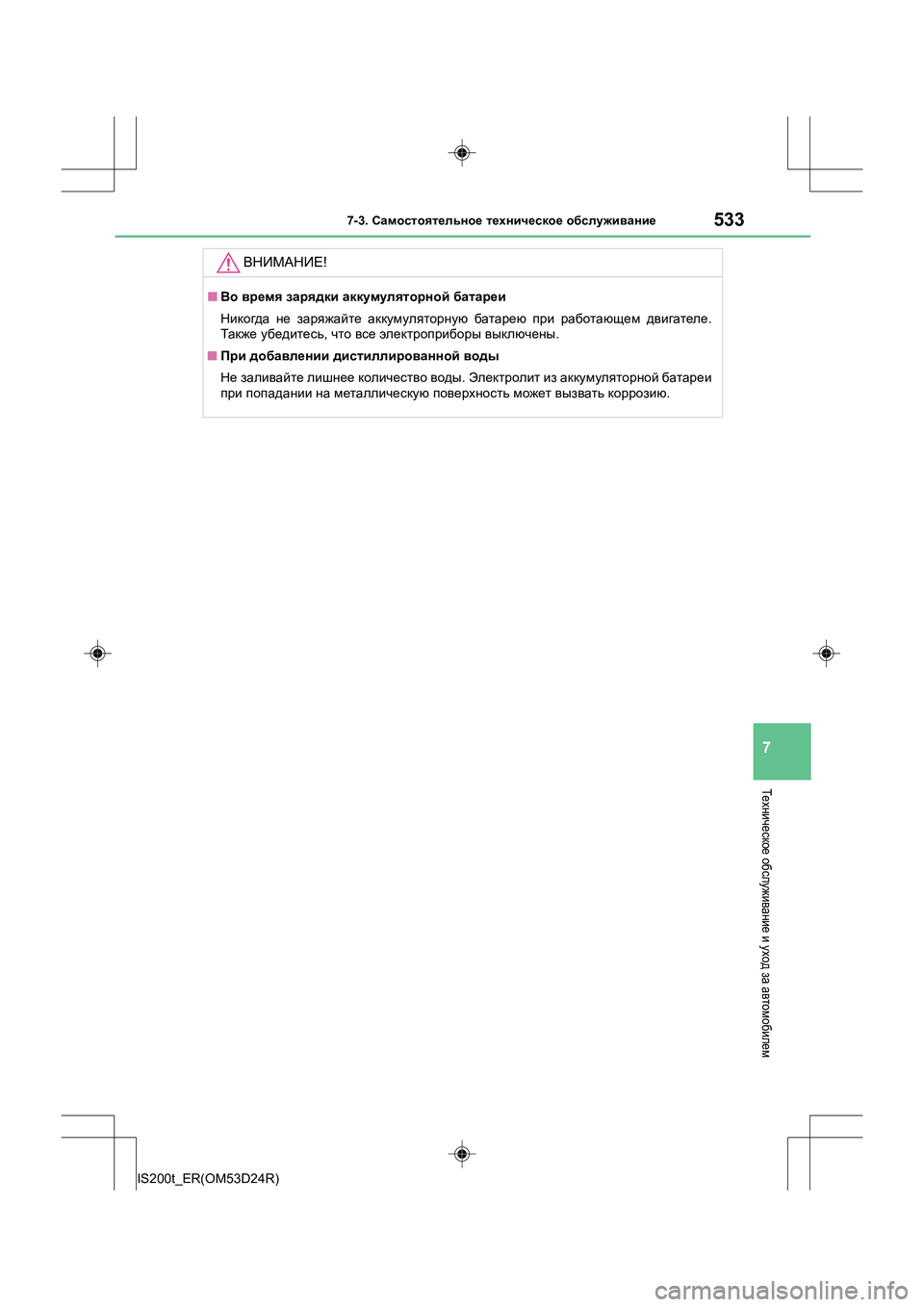

Page 533 of 696
5337-3. Самостоятельное техническое обслуживание
7
IS200t_ER(OM53D24R)
Техническое обслуживание и уход за автомобилем
ВНИМАНИЕ !
■Во время зарядки аккумуляторной батареи
Никогда не заряжайте аккумуляторную батарею при работающем двигателе .
Также убедитесь , что все электроприборы выключены .
■ При добавлении дистиллированной воды
Не заливайте лишнее количество воды . Элек тролит из аккумуляторной батареи
при попадании на металлическую поверхность может вызвать коррозию .

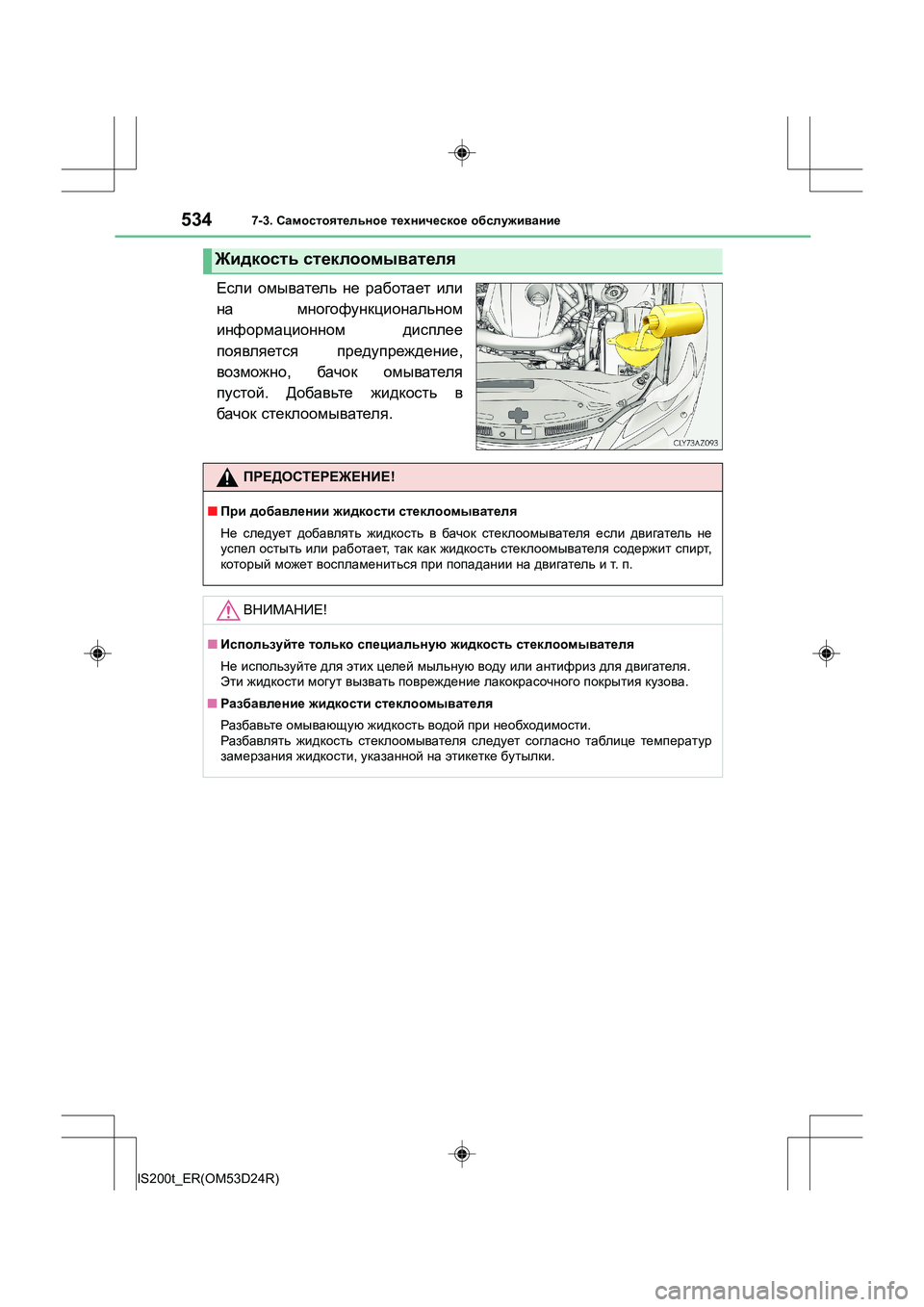

Page 534 of 696
5347-3. Самостоятельное техническое обслуживание
IS200t_ER(OM53D24R)
Если омыватель не работает или
на многофункциональном
информационном дисплее
появляется предупреждение ,
возможно , бачок омывателя
пустой . Добавьте жидкость в
бачок стеклоомывателя .
Жидкость стеклоомывателя
ПРЕДОСТЕРЕЖЕНИЕ !
■При добавлении жидкости стеклоомывателя
Не следует добавлять жидкость в бачок стеклоомывателя если двигатель не
успел остыть или работает , так как жидкость стеклоомывателя содержит спирт ,
который может воспламениться при попадании на двигатель и т . п.
ВНИМАНИЕ !
■Используйте только специальную жидкость стеклоомывателя
Не используйте для этих целей мыльную воду или антифриз для двигателя .
Эти жидкости могут вызвать повреждение лакокрасочного покрытия кузова .
■ Разбавление жидкости стеклоомывателя
Разбавьте омывающую жидкость водой при необходимости .
Разбавля ть жидкость стеклоомывателя следует согласно таблице температур
замерзания жидкости , указанной на этикетке бутылки .

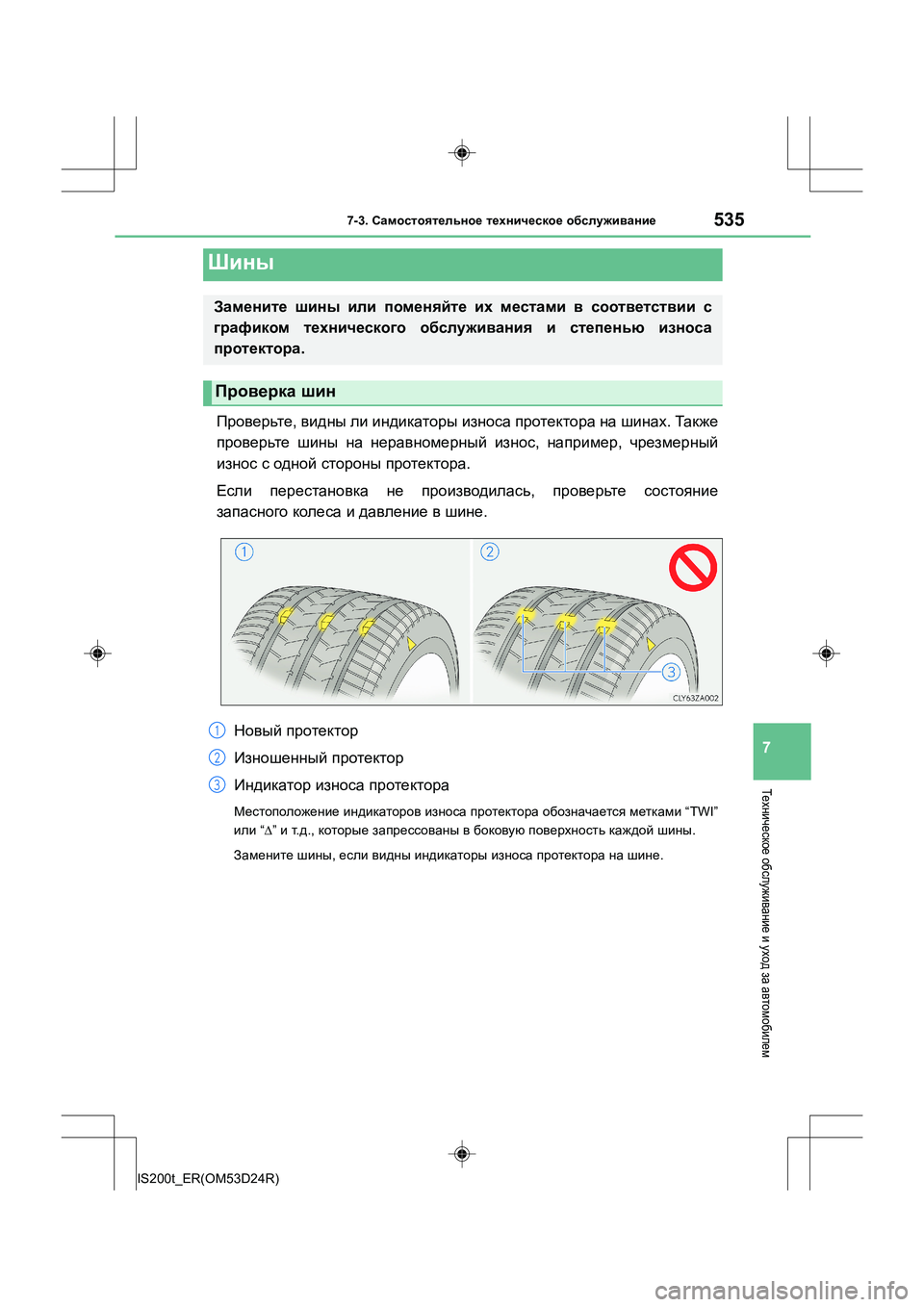

Page 535 of 696
5357-3. Самостоятельное техническое обслуживание
7
IS200t_ER(OM53D24R)
Техническое обслуживание и уход за автомобилем
Проверьте , видны ли индикаторы износа протектора на шинах . Так же
проверьте шины на неравномерный износ , например , чрезмерный
износ с одной стороны протектора .
Если перестановка не производилась , проверьте состояние
запасного колеса и давление в шине .
Новый протектор
Изношенный протектор
Индикатор износа протектора
Местоположение индикаторов износа протектора обозначается метками “TWI”
или “∆” и т .д ., которые запрессованы в боковую поверхность каждой шины .
Замените шины , если видны индикаторы износа протектора на шине .
Шины
Замените шины или поменяйте их местами в соответствии с
графиком технического обслуживания и степенью износа
протектора .
Проверка шин
1
2
3

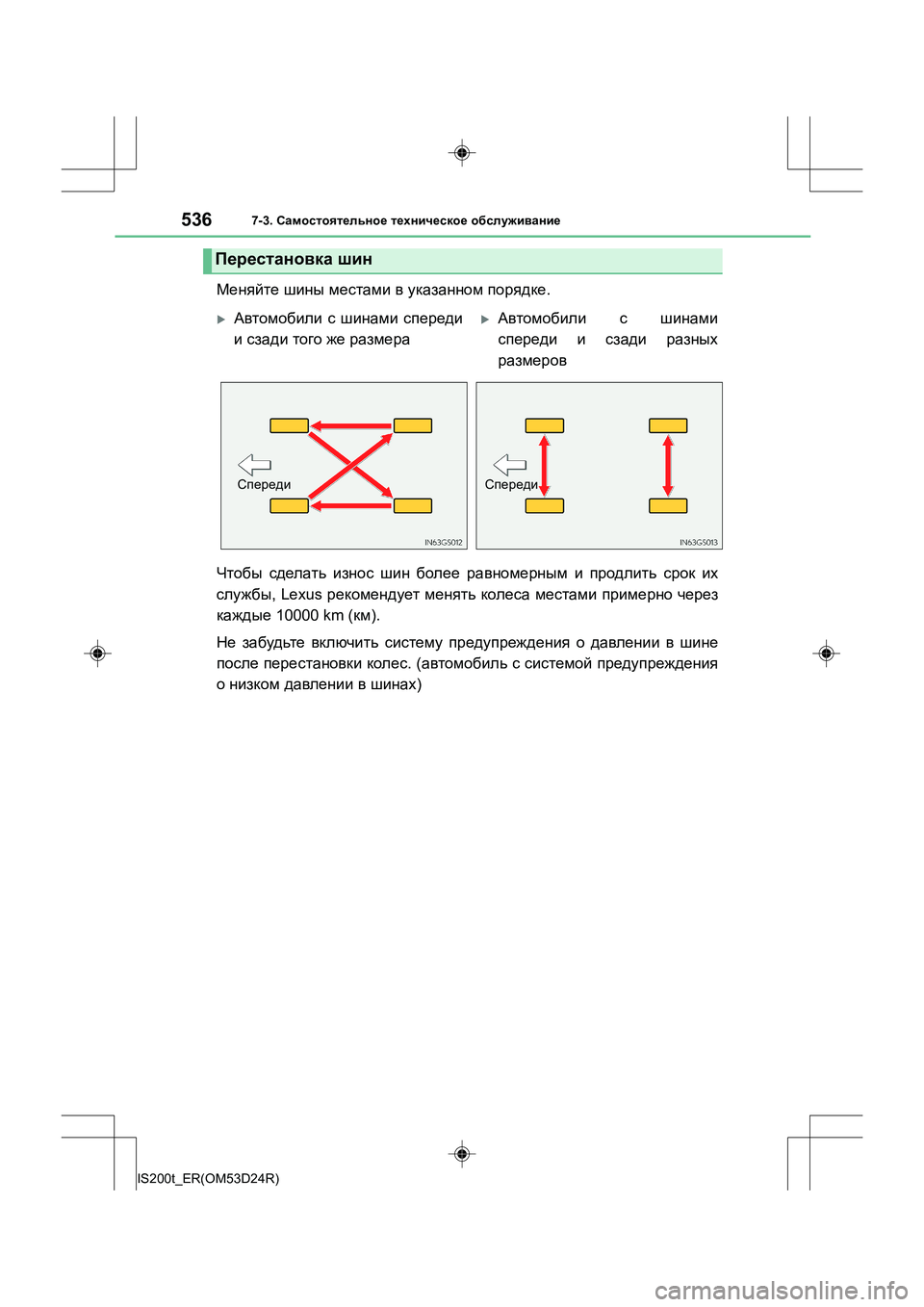

Page 536 of 696
5367-3. Самостоятельное техническое обслуживание
IS200t_ER(OM53D24R)
Меняйте шины местами в указанном порядке .
Чтобы сделать износ шин более равномерным и продлить срок их
службы , Lexus рекомендует менять колеса местами примерно через
каждые 10000 km ( км).
Не забудьте включить систему предупреждения о давлении в шине
после перестановки колес . (автомобиль с системой предупреждения
о низком давлении в шинах )
Перестановка шин
XАвтомобили с шинами спереди
и сзади того же размера XАвтомобили с шинами
спереди и сзади разных
размеров
СпередиСпереди
