2016 Hyundai Sonata Manuel du propriétaire (in French)

7-64
Entretien
Description du panneau de
fusibles/relais
Panneau de fusibles intérieur
Vous trouverez, sur l’intérieur du
couvercle des boîtes de
fusibles/relais, un schéma fournissant
le nom et l’intensité du fusible/relais.
Information
Les descriptions de fusibles peuvent
ne pas toutes s’appliquer à votre
véhicule. Elles étaient précises au
moment de mettre sous presse. Quand
vous inspectez la boîte de fusibles de
votre véhicule, référez-vous à
l’étiquette sur le couvercle de la boîte.
OLF074027
i
OLF074058N

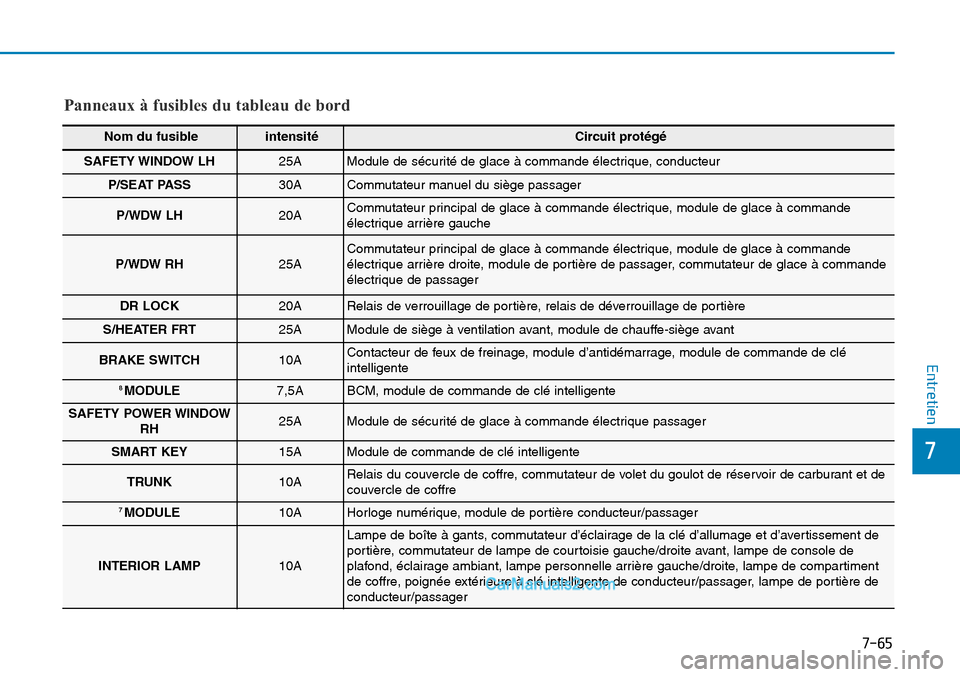

7-65
7
Entretien
Panneaux à fusibles du tableau de bord
Nom du fusible intensité Circuit protégé
SAFETY WINDOW LH25AModule de sécurité de glace à commande électrique, conducteur
P/SEAT PASS30ACommutateur manuel du siège passager
P/WDW LH20ACommutateur principal de glace à commande électrique, module de glace à commande
électrique arrière gauche
P/WDW RH25ACommutateur principal de glace à commande électrique, module de glace à commande
électrique arrière droite, module de portière de passager, commutateur de glace à commande
électrique de passager
DR LOCK20ARelais de verrouillage de portière, relais de déverrouillage de portière
S/HEATER FRT25AModule de siège à ventilation avant, module de chauffe-siège avant
BRAKE SWITCH10AContacteur de feux de freinage, module d’antidémarrage, module de commande de clé
intelligente
8 MODULE7,5ABCM, module de commande de clé intelligente
SAFETY POWER WINDOWRH25AModule de sécurité de glace à commande électrique passager
SMART KEY15AModule de commande de clé intelligente
TRUNK10ARelais du couvercle de coffre, commutateur de volet du goulot de réservoir de carburant et de
couvercle de coffre
7 MODULE10AHorloge numérique, module de portière conducteur/passager
INTERIOR LAMP10A
Lampe de boîte à gants, commutateur d’éclairage de la clé d’allumage et d’avertissement de
portière, commutateur de lampe de courtoisie gauche/droite avant, lampe de console de
plafond, éclairage ambiant, lampe personnelle arrière gauche/droite, lampe de compartiment
de coffre, poignée extérieure à clé intelligente de conducteur/passager, lampe de portière de
conducteur/passager

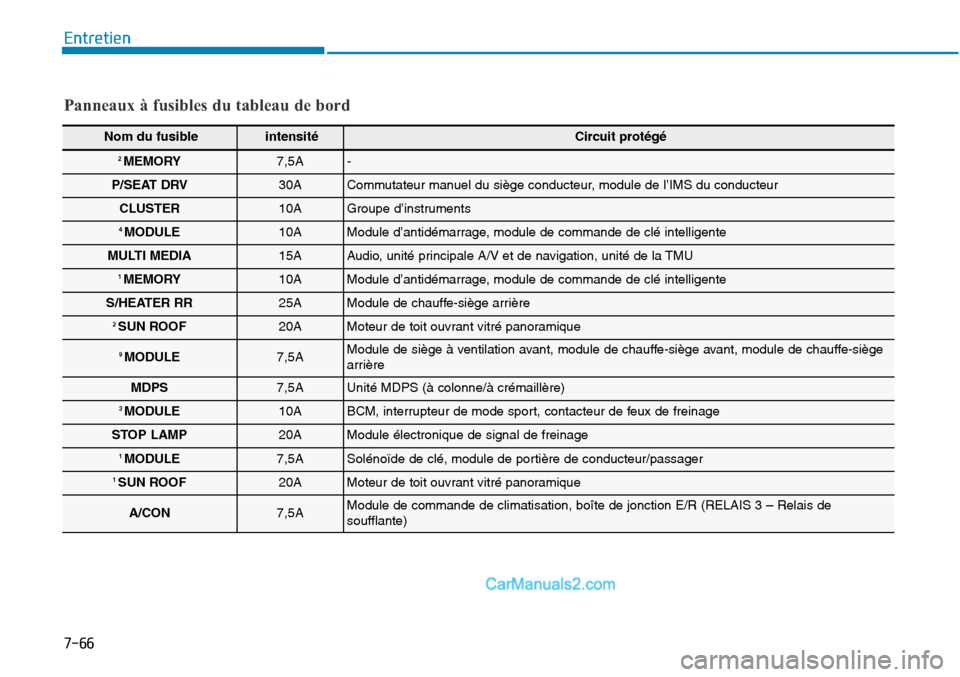

7-66
Entretien
Panneaux à fusibles du tableau de bord
Nom du fusible intensité Circuit protégé
2 MEMORY7,5A-
P/SEAT DRV30ACommutateur manuel du siège conducteur, module de l’IMS du conducteur
CLUSTER10AGroupe d’instruments
4 MODULE10AModule d’antidémarrage, module de commande de clé intelligente
MULTI MEDIA15AAudio, unité principale A/V et de navigation, unité de la TMU
1 MEMORY10AModule d’antidémarrage, module de commande de clé intelligente
S/HEATER RR25AModule de chauffe-siège arrière
2 SUN ROOF20AMoteur de toit ouvrant vitré panoramique
9 MODULE7,5AModule de siège à ventilation avant, module de chauffe-siège avant, module de chauffe-siège
arrière
MDPS7,5AUnité MDPS (à colonne/à crémaillère)
3 MODULE10ABCM, interrupteur de mode sport, contacteur de feux de freinage
STOP LAMP20AModule électronique de signal de freinage
1 MODULE7,5ASolénoïde de clé, module de portière de conducteur/passager
1 SUN ROOF20AMoteur de toit ouvrant vitré panoramique
A/CON7,5AModule de commande de climatisation, boîte de jonction E/R (RELAIS 3\
– Relais de
soufflante)

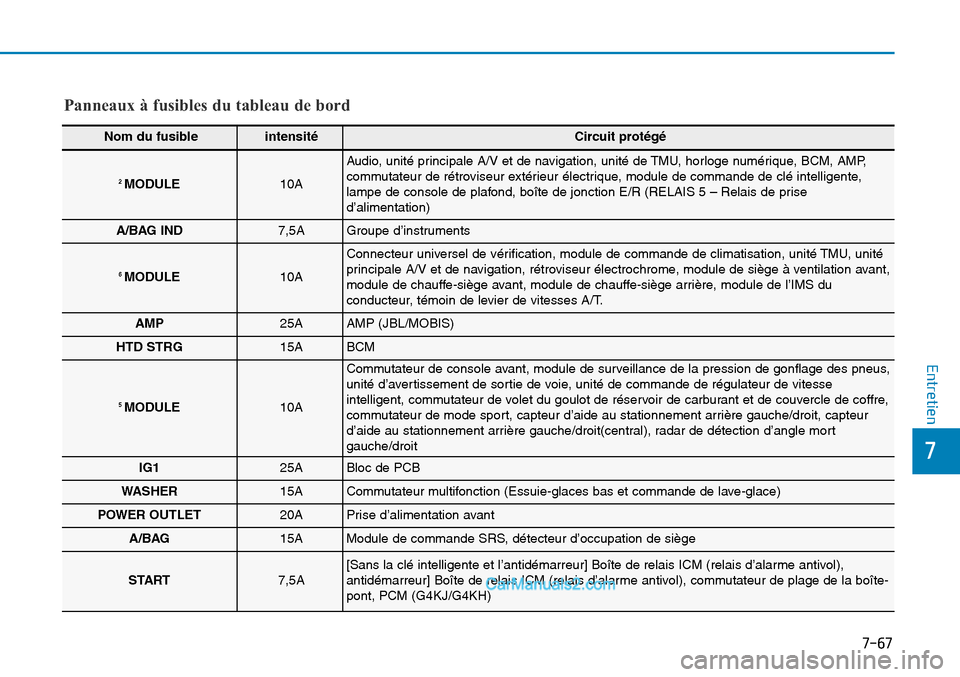

7-67
7
Entretien
Panneaux à fusibles du tableau de bord
Nom du fusibleintensité Circuit protégé
2 MODULE10A
Audio, unité principale A/V et de navigation, unité de TMU, horloge numérique, BCM, AMP,
commutateur de rétroviseur extérieur électrique, module de commande de clé intelligente,
lampe de console de plafond, boîte de jonction E/R (RELAIS 5 – Relais de prise
d’alimentation)
A/BAG IND7,5AGroupe d’instruments
6 MODULE10A
Connecteur universel de vérification, module de commande de climatisation, unité TMU, unité
principale A/V et de navigation, rétroviseur électrochrome, module de siège à ventilation avant,
module de chauffe-siège avant, module de chauffe-siège arrière, module de l’IMS du
conducteur, témoin de levier de vitesses A/T.
AMP25AAMP (JBL/MOBIS)
HTD STRG15ABCM
5 MODULE10A
Commutateur de console avant, module de surveillance de la pression de gonflage des pneus,
unité d’avertissement de sortie de voie, unité de commande de régulateur de vitesse
intelligent, commutateur de volet du goulot de réservoir de carburant et de couvercle de coffre,
commutateur de mode sport, capteur d’aide au stationnement arrière gauche/droit, capteur
d’aide au stationnement arrière gauche/droit(central), radar de détection d’angle mort
gauche/droit
IG125ABloc de PCB
WASHER15ACommutateur multifonction (Essuie-glaces bas et commande de lave-glace)
POWER OUTLET20APrise d’alimentation avant
A/BAG15AModule de commande SRS, détecteur d’occupation de siège
START7,5A[Sans la clé intelligente et l’antidémarreur] Boîte de relai\
s ICM (relais d’alarme antivol),
antidémarreur] Boîte de relais ICM (relais d’alarme antivol), commutateur de plage de la boîte-
pont, PCM (G4KJ/G4KH)

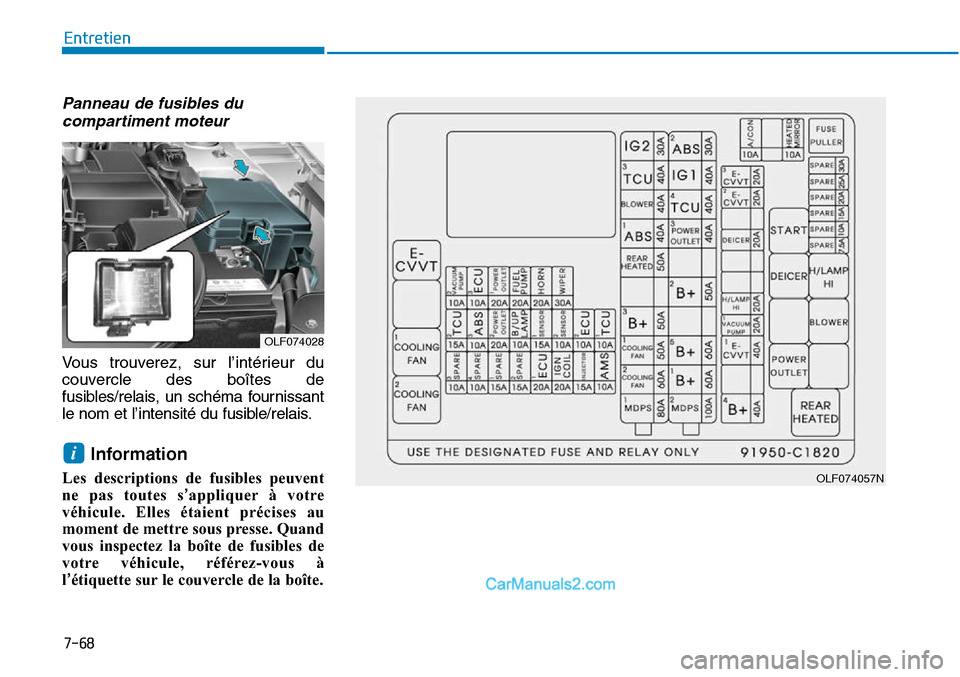

7-68
Entretien
Panneau de fusibles ducompartiment moteur
Vous trouverez, sur l’intérieur du
couvercle des boîtes de
fusibles/relais, un schéma fournissant
le nom et l’intensité du fusible/relais.
Information
Les descriptions de fusibles peuvent
ne pas toutes s ’appliquer à votre
véhicule. Elles étaient précises au
moment de mettre sous presse. Quand
vous inspectez la boîte de fusibles de
votre véhicule, référez-vous à
l’étiquette sur le couvercle de la boîte.
OLF074028
i
OLF074057N

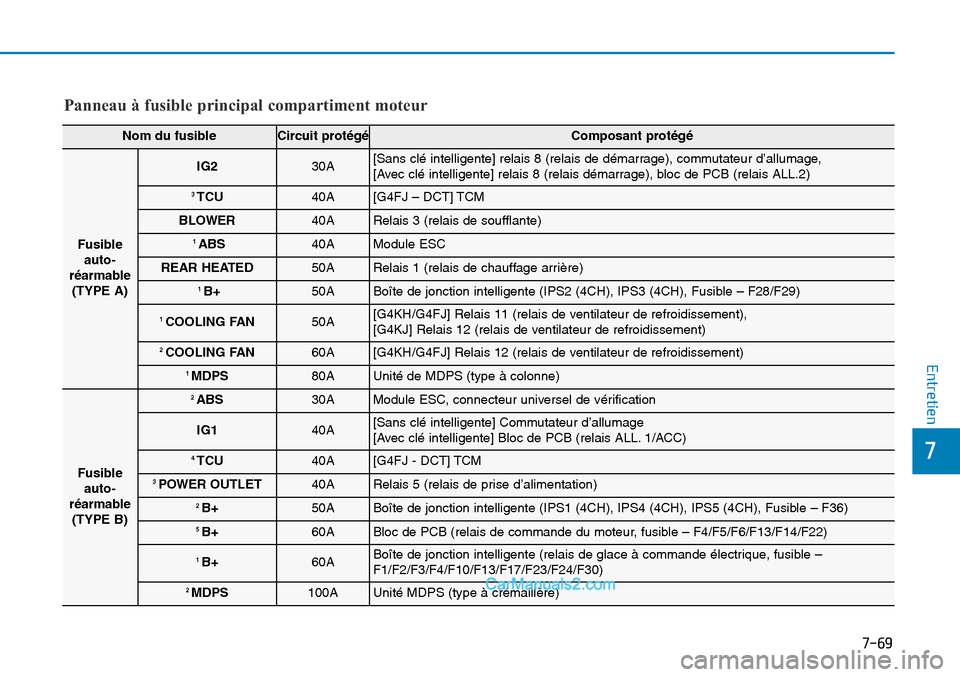

7-69
7
Entretien
Panneau à fusible principal compartiment moteur
Nom du fusibleCircuit protégéComposant protégé
Fusibleauto-
réarmable (TYPE A)
IG230A[Sans clé intelligente] relais 8 (relais de démarrage), commutateur d’allumage,
[Avec clé intelligente] relais 8 (relais démarrage), bloc de PCB (relais ALL.2)
3 TCU40A[G4FJ – DCT] TCM
BLOWER40ARelais 3 (relais de soufflante)
1 ABS40AModule ESC
REAR HEATED50ARelais 1 (relais de chauffage arrière)
1 B+50ABoîte de jonction intelligente (IPS2 (4CH), IPS3 (4CH), Fusible – F28/F29)
1 COOLING FAN50A[G4KH/G4FJ] Relais 11 (relais de ventilateur de refroidissement),
[G4KJ] Relais 12 (relais de ventilateur de refroidissement)
2 COOLING FAN60A[G4KH/G4FJ] Relais 12 (relais de ventilateur de refroidissement)
1 MDPS80AUnité de MDPS (type à colonne)
Fusible auto-
réarmable (TYPE B)
2 ABS30AModule ESC, connecteur universel de vérification
IG140A[Sans clé intelligente] Commutateur d’allumage
[Avec clé intelligente] Bloc de PCB (relais ALL. 1/ACC)
4 TCU40A[G4FJ - DCT] TCM
3 POWER OUTLET40ARelais 5 (relais de prise d’alimentation)
2 B+50ABoîte de jonction intelligente (IPS1 (4CH), IPS4 (4CH), IPS5 (4\
CH), Fusible – F36)
5 B+60ABloc de PCB (relais de commande du moteur, fusible – F4/F5/F6/F13/F14/F22)
1 B+60ABoîte de jonction intelligente (relais de glace à commande éle\
ctrique, fusible –
F1/F2/F3/F4/F10/F13/F17/F23/F24/F30)
2 MDPS100AUnité MDPS (type à crémaillère)

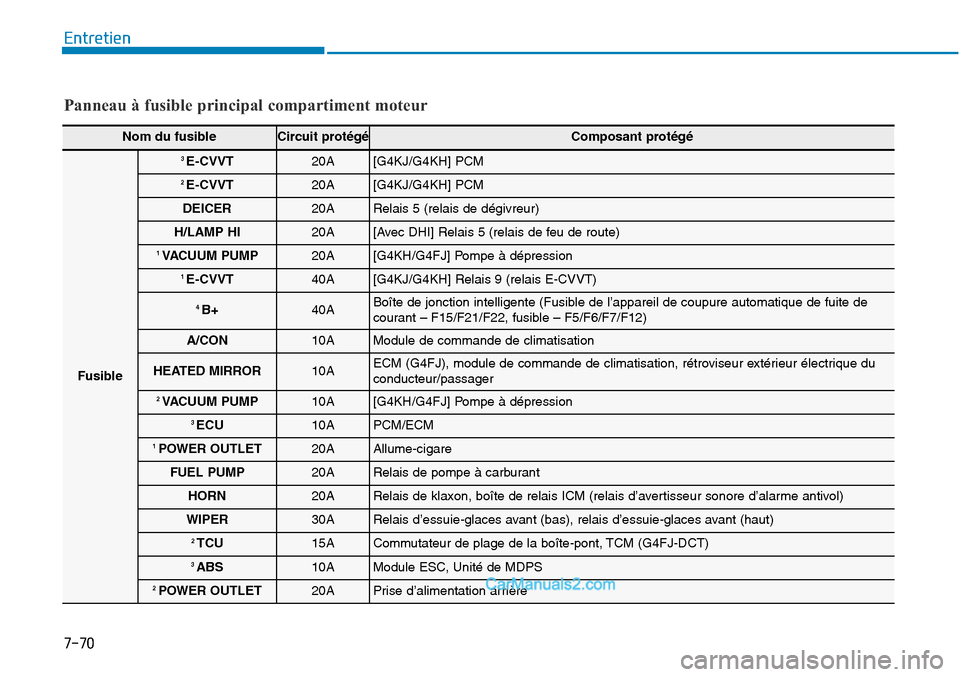

7-70
Entretien
Panneau à fusible principal compartiment moteur
Nom du fusibleCircuit protégéComposant protégé
Fusible
3 E-CVVT20A[G4KJ/G4KH] PCM
2 E-CVVT20A[G4KJ/G4KH] PCM
DEICER20ARelais 5 (relais de dégivreur)
H/LAMP HI20A[Avec DHI] Relais 5 (relais de feu de route)
1 VACUUM PUMP20A[G4KH/G4FJ] Pompe à dépression
1 E-CVVT40A[G4KJ/G4KH] Relais 9 (relais E-CVVT)
4 B+40ABoîte de jonction intelligente (Fusible de l’appareil de coupure automatique de fuite de
courant – F15/F21/F22, fusible – F5/F6/F7/F12)
A/CON10AModule de commande de climatisation
HEATED MIRROR10AECM (G4FJ), module de commande de climatisation, rétroviseur extérieur électrique du
conducteur/passager
2 VACUUM PUMP10A[G4KH/G4FJ] Pompe à dépression
3 ECU10APCM/ECM
1 POWER OUTLET20AAllume-cigare
FUEL PUMP20ARelais de pompe à carburant
HORN20ARelais de klaxon, boîte de relais ICM (relais d’avertisseur sonore d’alarme antivol)
WIPER30ARelais d’essuie-glaces avant (bas), relais d’essuie-glaces avant (haut)
2 TCU15ACommutateur de plage de la boîte-pont, TCM (G4FJ-DCT)
3 ABS10AModule ESC, Unité de MDPS
2 POWER OUTLET20APrise d’alimentation arrière

7-71
7
Entretien
Panneau à fusible principal compartiment moteur
Nom du fusibleCircuit protégéComposant protégé
Fusible
B/UP LAMP10ACommutateur de plage de la boîte-pont, PCM (G4KJ/G4KH-A/T), TCM (G4FJ-DCT),
audio, rétroviseur électrochrome, feu combiné arrière (ENTRÉE) gauche/droit
1 SENSOR15ASonde d’oxygène (haut/bas)
2 SENSOR15A
Électrovalve de commande de purge, soupape de fermeture de l’absorbeur de vapeurs de
carburant, électrovalve de commande RCV, relais de pompe à carburant, boîte de jonction
E/R (RELAIS 12 – Relais de ventilateur de refroidissement 2), électrovalve d’admission
variable [G4KJ/G4KH], soupape de régulation d’huile (échappement), \
soupape de
régulation d’huile numéro 1/numéro 2 (admission/échappement) [G4FJ]
1 ECU10APCM/ECM
1 TCU10APCM (G4KJ/G4KH-A/T), TCM (G4FJ-DCT)
1 ECU10APCM/ECM
IGN COIL20ABobines d’allumage numéros 1/2/3/4, condensateur (G4FJ)
INJECTOR15A-
AMS10ACapteur de batterie
