Mantenimiento

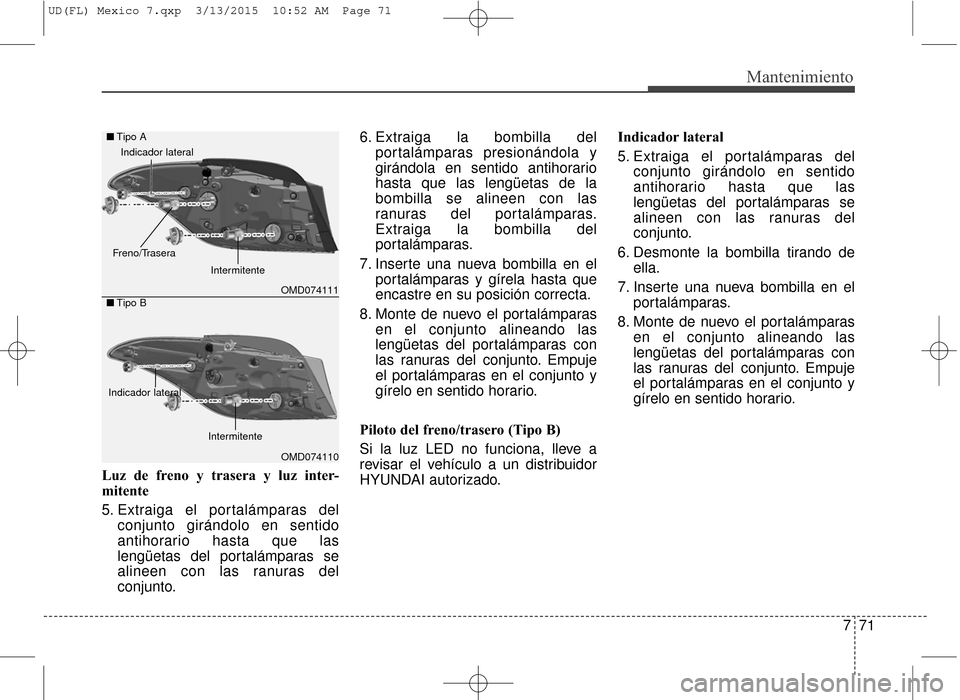

Luz de freno y trasera y luz inter-
mitente
5. Extraiga el portalámparas delconjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto. 6. Extraiga la bombilla del
portalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las
ranuras del portalámparas.
Extraiga la bombilla del
portalámparas.
7. Inserte una nueva bombilla en el portalámparas y gírela hasta que
encastre en su posición correcta.
8. Monte de nuevo el portalámparas en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto. Empuje
el portalámparas en el conjunto y
gírelo en sentido horario.
Piloto del freno/trasero (Tipo B)
Si la luz LED no funciona, lleve a
revisar el vehículo a un distribuidor
HYUNDAI autorizado. Indicador lateral
5. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.
6. Desmonte la bombilla tirando de ella.
7. Inserte una nueva bombilla en el portalámparas.
8. Monte de nuevo el portalámparas en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto. Empuje
el portalámparas en el conjunto y
gírelo en sentido horario.
OMD074111
OMD074110
■
Tipo A
■ Tipo B
Intermitente
Indicador lateral
Freno/Trasera
Intermitente
Indicador lateral
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 71

Mantenimiento
72
7

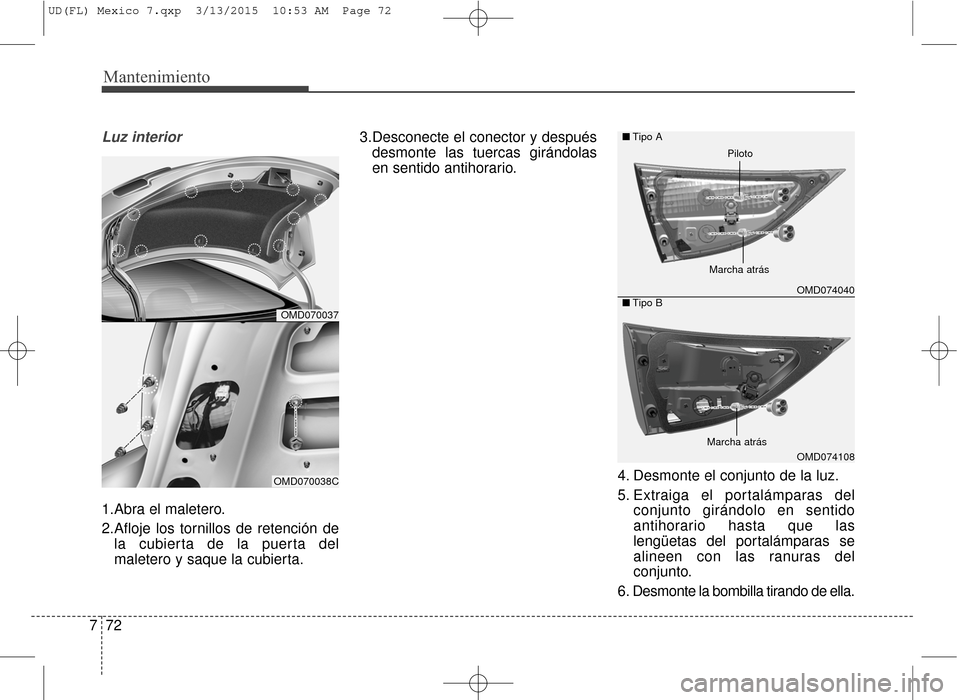

Luz interior
1.Abra el maletero.
2.Afloje los tornillos de retención de
la cubierta de la puerta del
maletero y saque la cubierta. 3.Desconecte el conector y después
desmonte las tuercas girándolas
en sentido antihorario.
4. Desmonte el conjunto de la luz.
5. Extraiga el portalámparas delconjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.
6. Desmonte la bombilla tirando de ella.
OMD070037
OMD070038C
OMD074040
OMD074108
■
Tipo A
■ Tipo B
Marcha atrás
Piloto
Marcha atrás
UD(FL) Mexico 7.qxp 3/13/2015 10:53 AM Page 72

773
Mantenimiento

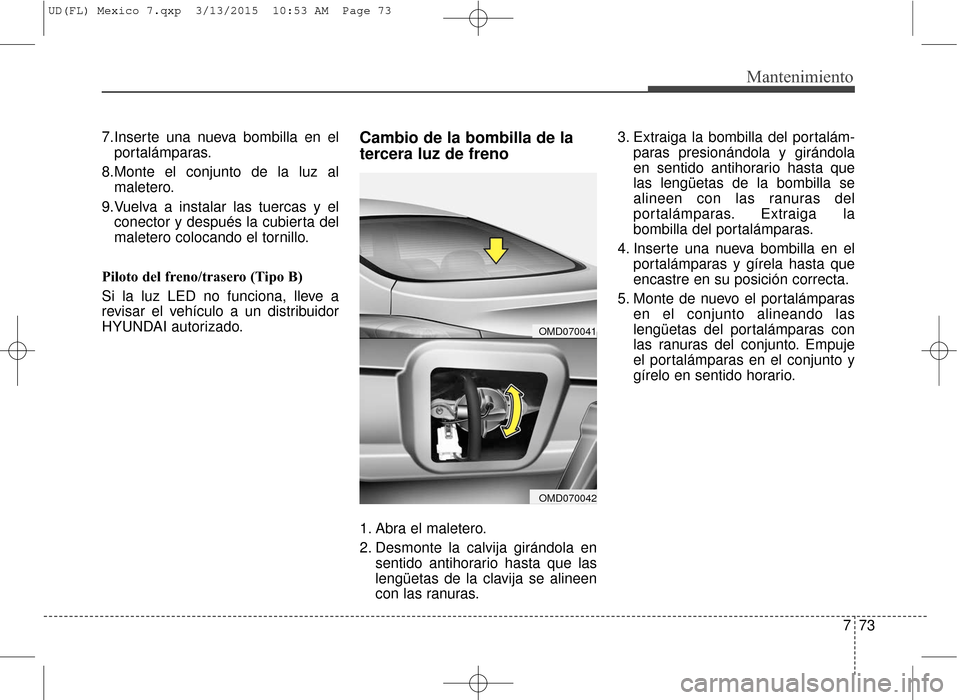

7.Inserte una nueva bombilla en elportalámparas.
8.Monte el conjunto de la luz al maletero.
9.Vuelva a instalar las tuercas y el conector y después la cubierta del
maletero colocando el tornillo.
Piloto del freno/trasero (Tipo B)
Si la luz LED no funciona, lleve a
revisar el vehículo a un distribuidor
HYUNDAI autorizado.Cambio de la bombilla de la
tercera luz de freno
1. Abra el maletero.
2. Desmonte la calvija girándola en sentido antihorario hasta que las
lengüetas de la clavija se alineen
con las ranuras. 3. Extraiga la bombilla del portalám-
paras presionándola y girándola
en sentido antihorario hasta que
las lengüetas de la bombilla se
alineen con las ranuras del
portalámparas. Extraiga la
bombilla del portalámparas.
4. Inserte una nueva bombilla en el portalámparas y gírela hasta que
encastre en su posición correcta.
5. Monte de nuevo el portalámparas en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto. Empuje
el portalámparas en el conjunto y
gírelo en sentido horario.
OMD070041
OMD070042
UD(FL) Mexico 7.qxp 3/13/2015 10:53 AM Page 73

Mantenimiento
74
7

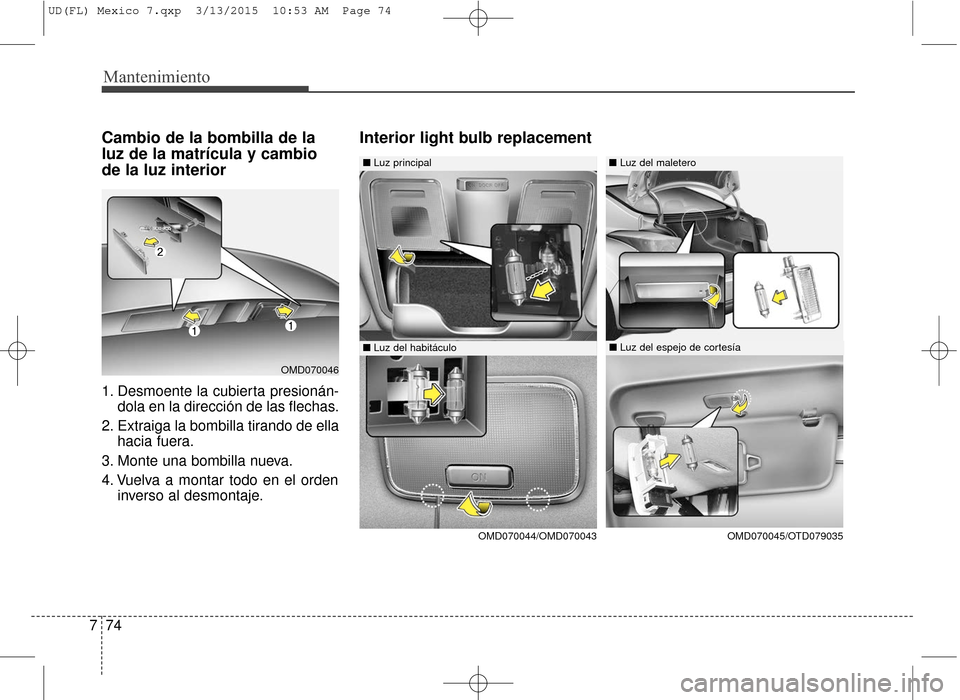

Cambio de la bombilla de la
luz de la matrícula y cambio
de la luz interior
1. Desmoente la cubierta presionán-
dola en la dirección de las flechas.
2. Extraiga la bombilla tirando de ella hacia fuera.
3. Monte una bombilla nueva.
4. Vuelva a montar todo en el orden inverso al desmontaje.
Interior light bulb replacement
OMD070046
■Luz del maletero■Luz principal
■Luz del espejo de cortesía■Luz del habitáculo
OMD070044/OMD070043 OMD070045/OTD079035
UD(FL) Mexico 7.qxp 3/13/2015 10:53 AM Page 74

775
Mantenimiento

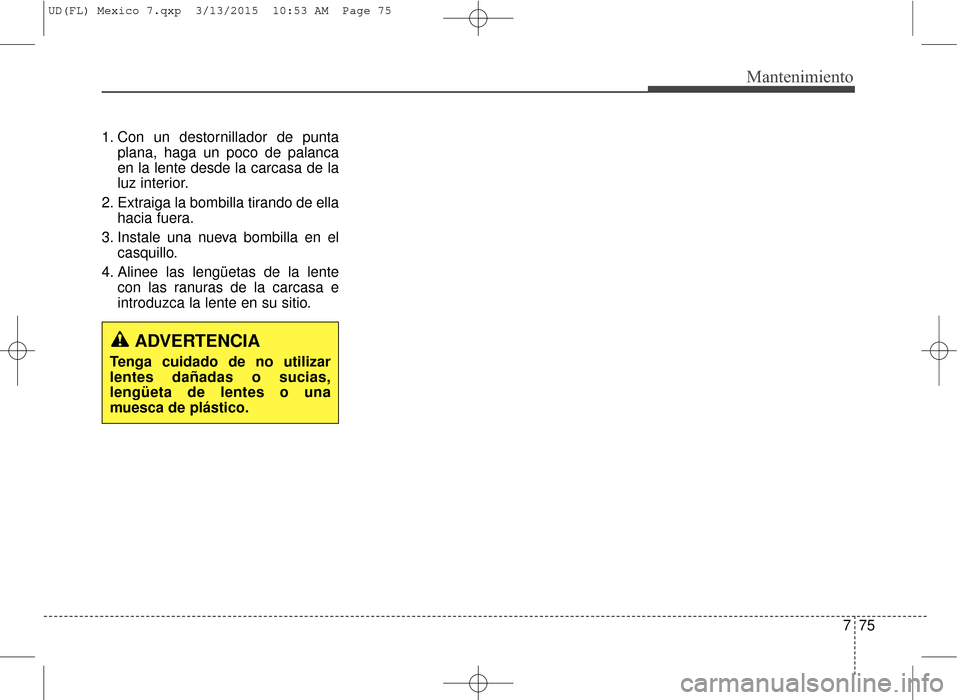

1. Con un destornillador de puntaplana, haga un poco de palanca
en la lente desde la carcasa de la
luz interior.
2. Extraiga la bombilla tirando de ella hacia fuera.
3. Instale una nueva bombilla en el casquillo.
4. Alinee las lengüetas de la lente con las ranuras de la carcasa e
introduzca la lente en su sitio.
ADVERTENCIA
Tenga cuidado de no utilizar
lentes dañadas o sucias,
lengüeta de lentes o una
muesca de plástico.
UD(FL) Mexico 7.qxp 3/13/2015 10:53 AM Page 75

Mantenimiento
76
7
CUIDADO DEL ASPECTO EXTERIOR
Cuidado exterior
Exterior precaución generales
Es importante que siga las
indicaciones de las etiquetas cuando
emplee limpiadores químicos o
productos para pulir. Lea todas las
advertencias y precauciones que
aparecen en la etiqueta.
Lavado a presión
Al utilizar sistemas de lavado a
presión, asegúrese de utilizarlos a
una distancia suficientemente
alejada del vehículo. Una distancia
insuficiente o una presión excesiva
pueden causar daños en los
componentes o la entrada de
agua.
No dirija el chorro de lavado a alta presión directamente a la cámara,
los sensores ni las zonas
adyacentes. Los impactos del
agua a presión pueden causar un
fallo de funcionamiento del
dispositivo. No acerque la punta de la tobera a
las fundas (cubiertas de plástico o
goma) ni a los conectores, ya que
podrían dañarse al entrar en
contacto con el agua a presión.
Mantenimiento del acabado
Lavado
Para ayudar a proteger el acabado
del coche de la oxidación y del
deterioro, lávelo bien y , al menos,
una vez al mes con agua tibia o fría
Si utiliza su coche en carreteras sin
asfaltar, debería lavarlo después de
cada conducción por este tipo de
carreteras. Retire con cuidado
cualquier acumulación de sal,
suciedad, barro u otros materiales
extraños. Asegúrese de drenar los
agujeros en los bordes inferiores de
las puertas y mantenga siempre
limpios los paneles inferiores.
Si no limpia en seguida las manchas
de insectos, alquitrán, excrementos
de pájaros, polución o similares,
éstos acabarán por estropear el
acabado del coche. Incluso lavar las manchas
simplemente con agua no garantiza
la extracción completa. Utilice jabón
neutro, que es seguro para las
superficies pintadas.
Tras lavarlo, aclare el vehículo por
completo con agua tibia o fría. No
deje que el jabón se seque encima
del acabado del vehículo.
ADVERTENCIA
Tras lavar el vehículo,
compruebe los frenos mientras
conduce despacio para ver si
se han visto afectados por el
agua antes de ponerse de
nuevo a rodar en la carretera. Si
los frenos no funcionan
correctamente, séquelos
pisándolos ligeramente mien-
tras conduce en línea recta y a
poca velocidad.
UD(FL) Mexico 7.qxp 3/13/2015 10:53 AM Page 76

777
Mantenimiento

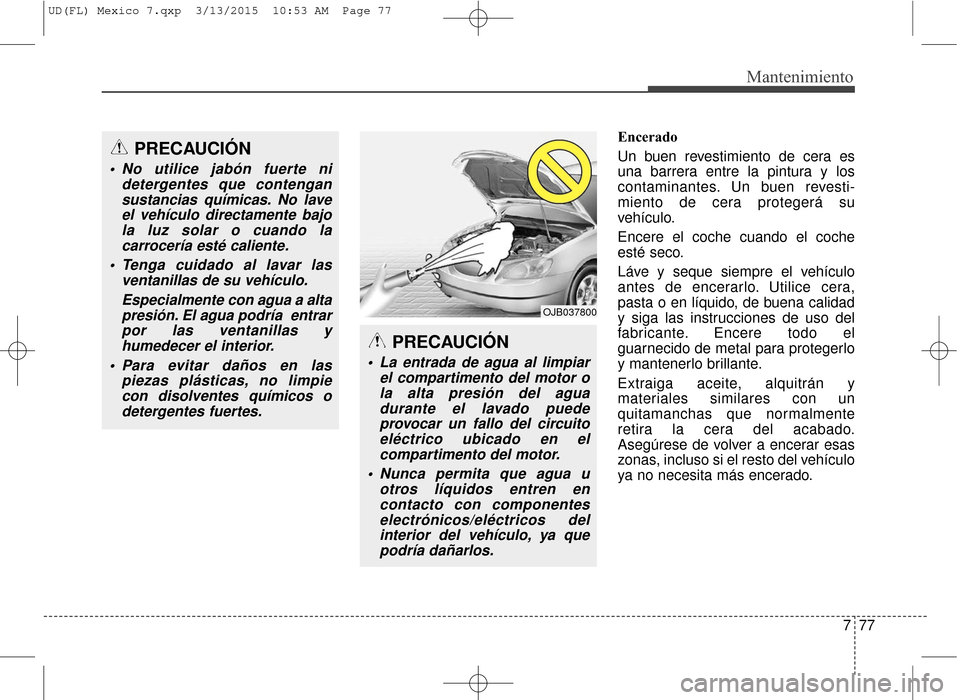

Encerado
Un buen revestimiento de cera es
una barrera entre la pintura y los
contaminantes. Un buen revesti-
miento de cera protegerá su
vehículo.
Encere el coche cuando el coche
esté seco.
Láve y seque siempre el vehículo
antes de encerarlo. Utilice cera,
pasta o en líquido, de buena calidad
y siga las instrucciones de uso del
fabricante. Encere todo el
guarnecido de metal para protegerlo
y mantenerlo brillante.
Extraiga aceite, alquitrán y
materiales similares con un
quitamanchas que normalmente
retira la cera del acabado.
Asegúrese de volver a encerar esas
zonas, incluso si el resto del vehículo
ya no necesita más encerado.
PRECAUCIÓN
La entrada de agua al limpiarel compartimento del motor ola alta presión del aguadurante el lavado puedeprovocar un fallo del circuitoeléctrico ubicado en elcompartimento del motor.
Nunca permita que agua u otros líquidos entren encontacto con componenteselectrónicos/eléctricos delinterior del vehículo, ya quepodría dañarlos.
OJB037800
PRECAUCIÓN
No utilice jabón fuerte ni detergentes que contengansustancias químicas. No laveel vehículo directamente bajola luz solar o cuando lacarrocería esté caliente.
Tenga cuidado al lavar las ventanillas de su vehículo.
Especialmente con agua a altapresión. El agua podría entrarpor las ventanillas yhumedecer el interior.
Para evitar daños en las piezas plásticas, no limpiecon disolventes químicos odetergentes fuertes.
UD(FL) Mexico 7.qxp 3/13/2015 10:53 AM Page 77

Mantenimiento
78
7
Reparaciones de daños en el
acabado
Debe reparar cuanto antes los
rayazos profundos o brechas
producidas por piedras en la
superficie de la pintura. La parte de
metal expuesta se oxidará
enseguida y su reparación será más
costosa.
✽ ✽ ATENCIÓN
Si su vehículo sufre daños y es
necesario reparar o reemplazar
cualquier metal, asegúrese de que el
taller de carrocería aplica
anticorrosivo a las piezas que se van
a reparar o reemplazar.
Mantenimiento del brillo del metal
Para quitar alquitrán o insectos,
utilice un limpiador de alquitrán; y
no un rascador u otro objeto
punzante.
Para proteger la superficie de las piezas metálicas brillantes contra
la corrosión, aplique una capa de
cera o un conservante cromático y
frote hasta conseguir un gran
brillo.
Durante la época invernal o en zonas costeras, cubra estas piezas
con una capa gruesa de cera o
conservante. Si es necesario,
revista las piezas con vaselina no
corrosiva u otra sustancia
protectora.PRECAUCIÓN
Limpiar el polvo o la suciedad de la carrocería con un pañoseco rayará el acabado.
No utilice lana de acero, ni limpiadores abrasivos odetergentes fuertes quecontengan agentes corrosivoso alcalinos sobre piezas dealuminio cromadas oanonizadas. Podría dañar lacapa protectora y decolorar odeteriorar la pintura.
