6.Si no puede encontrar la causa delsobrecalentamiento, espere hasta
que la temperatura del motor
regrese a la normalidad. Si se ha
perdido refrigerante, añada
refrigerante al depósito hasta la
marca que indica la mitad.
7.Con precaución, siga conduciendo atento a cualquier señal de sobre-
calentamiento. Si el sobrecalenta-
miento sucede otra vez, póngase
en contacto con un distribuidor

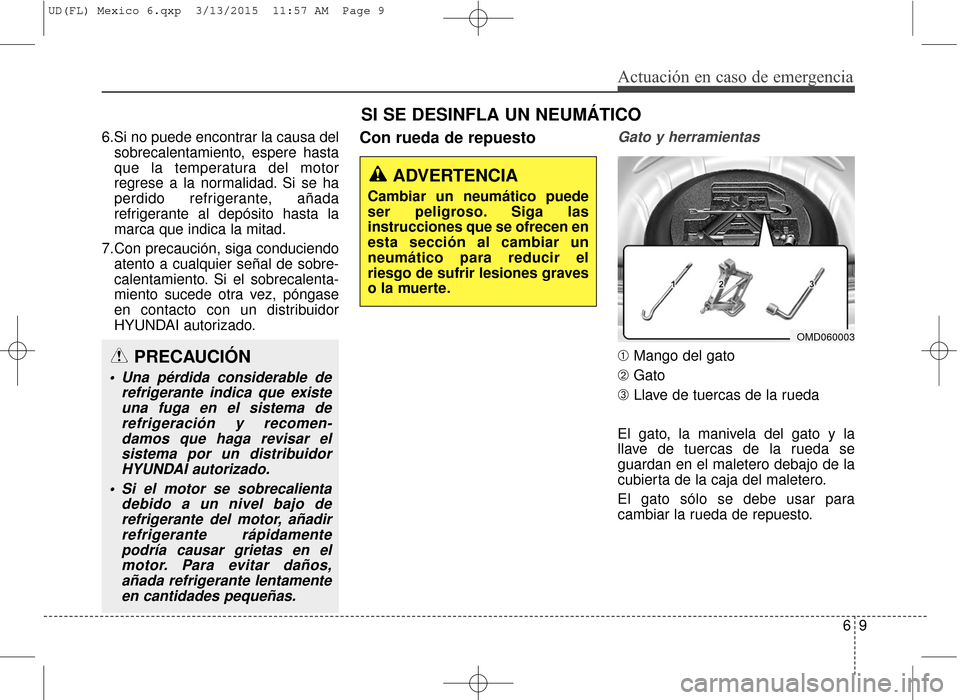

HYUNDAI autorizado.Con rueda de repuestoGato y herramientas
➀ Mango del gato
➁ Gato
➂ Llave de tuercas de la rueda
El gato, la manivela del gato y la
llave de tuercas de la rueda se
guardan en el maletero debajo de la
cubierta de la caja del maletero.
El gato sólo se debe usar para
cambiar la rueda de repuesto.
69
Actuación en caso de emergencia
PRECAUCIÓN
Una pérdida considerable de refrigerante indica que existeuna fuga en el sistema derefrigeración y recomen-damos que haga revisar elsistema por un distribuidorHYUNDAI autorizado.
Si el motor se sobrecalienta debido a un nivel bajo derefrigerante del motor, añadirrefrigerante rápidamentepodría causar grietas en elmotor. Para evitar daños,añada refrigerante lentamenteen cantidades pequeñas.
SI SE DESINFLA UN NEUMÁTICO
OMD060003
ADVERTENCIA
Cambiar un neumático puede
ser peligroso. Siga las
instrucciones que se ofrecen en
esta sección al cambiar un
neumático para reducir el
riesgo de sufrir lesiones graves
o la muerte.
UD(FL) Mexico 6.qxp 3/13/2015 11:57 AM Page 9

Actuación en caso de emergencia
10
6

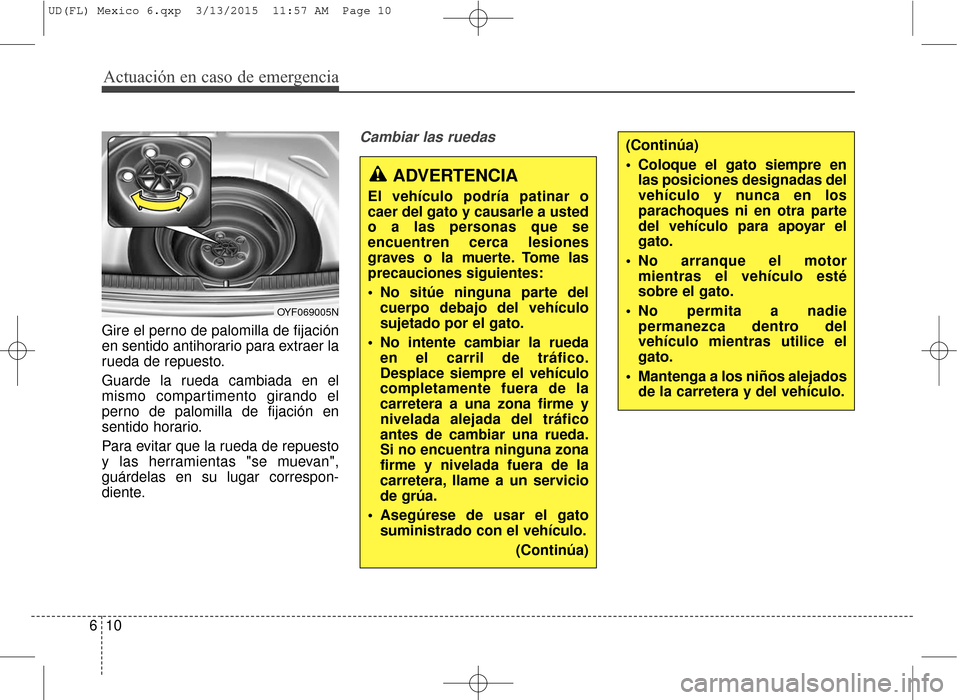

Gire el perno de palomilla de fijación
en sentido antihorario para extraer la
rueda de repuesto.
Guarde la rueda cambiada en el
mismo compartimento girando el
perno de palomilla de fijación en
sentido horario.
Para evitar que la rueda de repuesto
y las herramientas "se muevan",
guárdelas en su lugar correspon-
diente.
Cambiar las ruedas
OYF069005N
ADVERTENCIA
El vehículo podría patinar o
caer del gato y causarle a usted
o a las personas que se
encuentren cerca lesiones
graves o la muerte. Tome las
precauciones siguientes:
No sitúe ninguna parte del
cuerpo debajo del vehículo
sujetado por el gato.
No intente cambiar la rueda en el carril de tráfico.
Desplace siempre el vehículo
completamente fuera de la
carretera a una zona firme y
nivelada alejada del tráfico
antes de cambiar una rueda.
Si no encuentra ninguna zona
firme y nivelada fuera de la
carretera, llame a un servicio
de grúa.
Asegúrese de usar el gato suministrado con el vehículo.
(Continúa)
(Continúa)
Coloque el gato siempre enlas posiciones designadas del
vehículo y nunca en los
parachoques ni en otra parte
del vehículo para apoyar el
gato.
No arranque el motor mientras el vehículo esté
sobre el gato.
No permita a nadie permanezca dentro del
vehículo mientras utilice el
gato.
Mantenga a los niños alejados de la carretera y del vehículo.
UD(FL) Mexico 6.qxp 3/13/2015 11:57 AM Page 10

611
Actuación en caso de emergencia

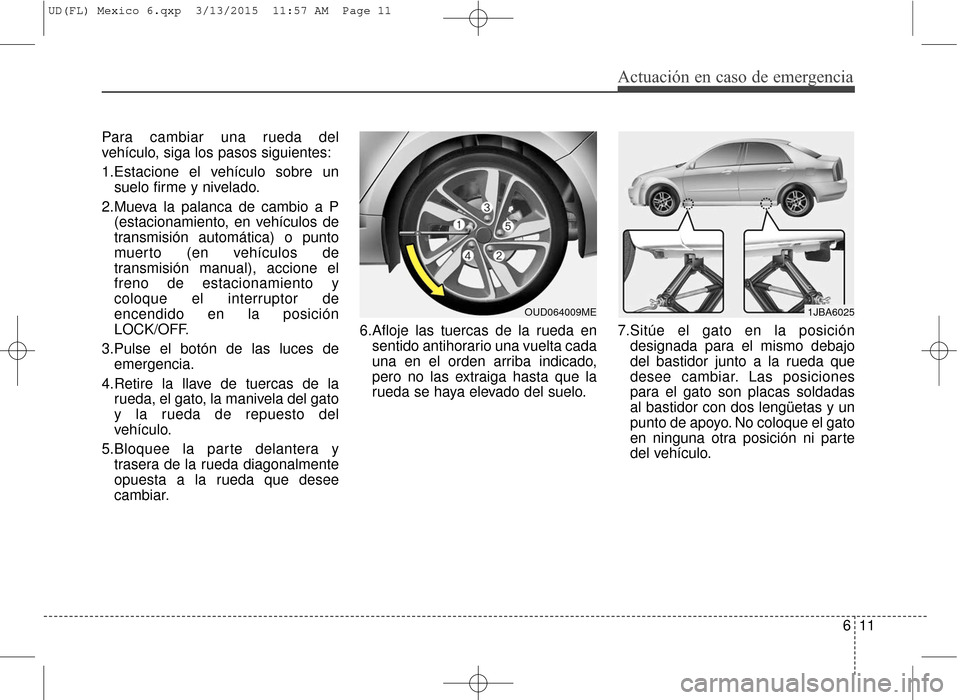

Para cambiar una rueda del
vehículo, siga los pasos siguientes:
1.Estacione el vehículo sobre unsuelo firme y nivelado.
2.Mueva la palanca de cambio a P (estacionamiento, en vehículos de
transmisión automática) o punto
muerto (en vehículos de
transmisión manual), accione el
freno de estacionamiento y
coloque el interruptor de
encendido en la posición
LOCK/OFF.
3.Pulse el botón de las luces de emergencia.
4.Retire la llave de tuercas de la rueda, el gato, la manivela del gato
y la rueda de repuesto del
vehículo.
5.Bloquee la parte delantera y trasera de la rueda diagonalmente
opuesta a la rueda que desee
cambiar. 6.Afloje las tuercas de la rueda en
sentido antihorario una vuelta cada
una en el orden arriba indicado,
pero no las extraiga hasta que la
rueda se haya elevado del suelo. 7.Sitúe el gato en la posición
designada para el mismo debajo
del bastidor junto a la rueda que
desee cambiar. Las posiciones
para el gato son placas soldadas
al bastidor con dos lengüetas y un
punto de apoyo. No coloque el gato
en ninguna otra posición ni parte
del vehículo.
1JBA6025OUD064009ME
UD(FL) Mexico 6.qxp 3/13/2015 11:57 AM Page 11

Actuación en caso de emergencia
12
6

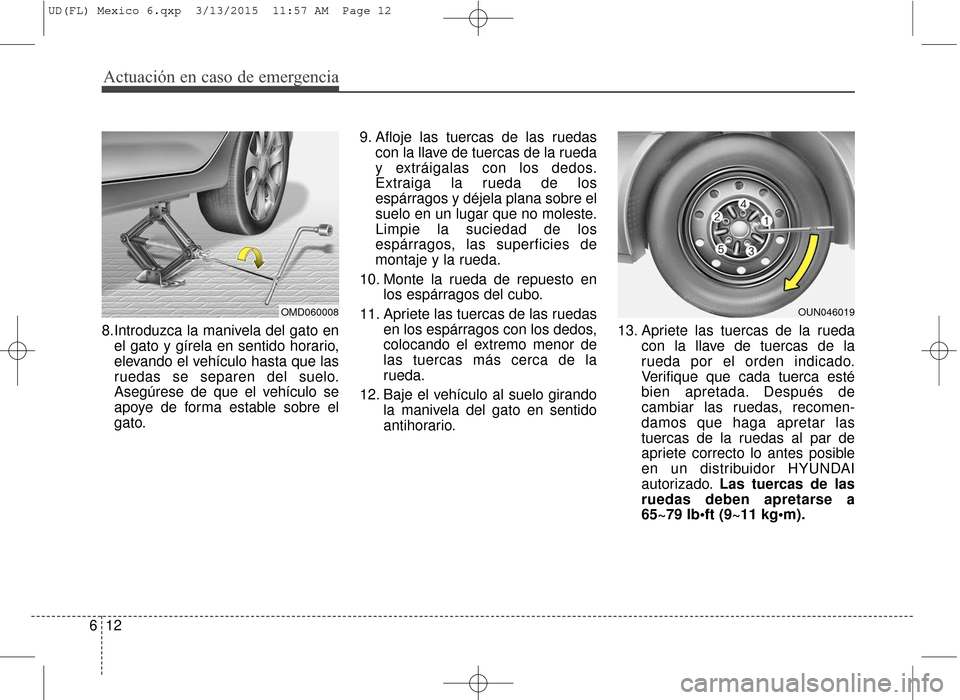

8.Introduzca la manivela del gato en
el gato y gírela en sentido horario,
elevando el vehículo hasta que las
ruedas se separen del suelo.
Asegúrese de que el vehículo se
apoye de forma estable sobre el
gato. 9. Afloje las tuercas de las ruedas
con la llave de tuercas de la rueda
y extráigalas con los dedos.
Extraiga la rueda de los
espárragos y déjela plana sobre el
suelo en un lugar que no moleste.
Limpie la suciedad de los
espárragos, las superficies de
montaje y la rueda.
10. Monte la rueda de repuesto en los espárragos del cubo.
11. Apriete las tuercas de las ruedas en los espárragos con los dedos,
colocando el extremo menor de
las tuercas más cerca de la
rueda.
12. Baje el vehículo al suelo girando la manivela del gato en sentido
antihorario. 13. Apriete las tuercas de la rueda
con la llave de tuercas de la
rueda por el orden indicado.
Verifique que cada tuerca esté
bien apretada. Después de
cambiar las ruedas, recomen-
damos que haga apretar las
tuercas de la ruedas al par de
apriete correcto lo antes posible
en un distribuidor HYUNDAI
autorizado. Las tuercas de las
ruedas deben apretarse a
65~79 Ib
OUN046019OMD060008
UD(FL) Mexico 6.qxp 3/13/2015 11:57 AM Page 12

613
Actuación en caso de emergencia

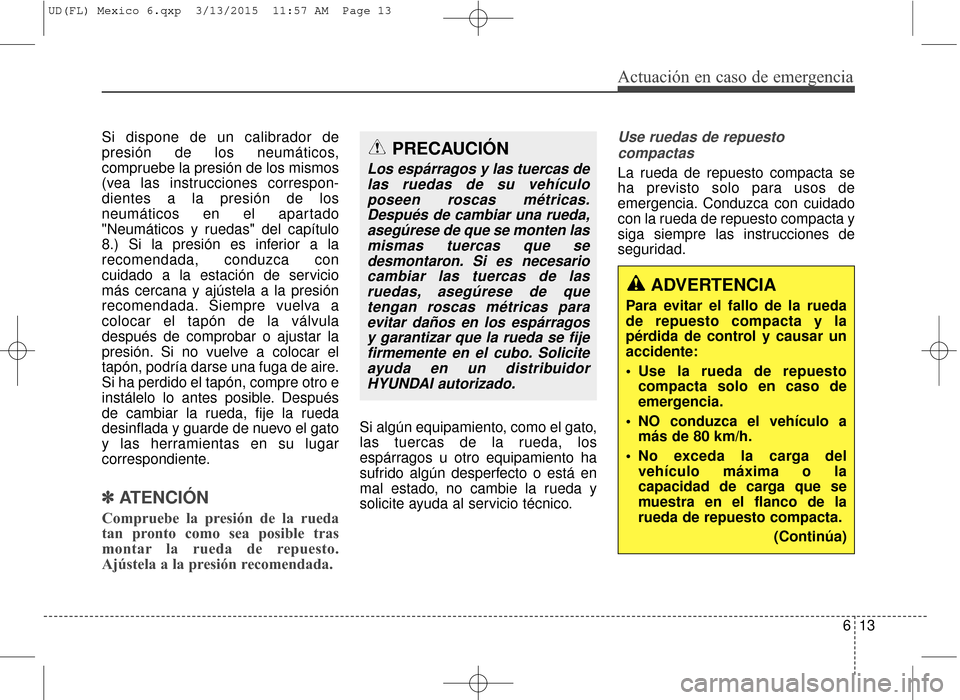

Si dispone de un calibrador de
presión de los neumáticos,
compruebe la presión de los mismos
(vea las instrucciones correspon-
dientes a la presión de los
neumáticos en el apartado
"Neumáticos y ruedas" del capítulo
8.) Si la presión es inferior a la
recomendada, conduzca con
cuidado a la estación de servicio
más cercana y ajústela a la presión
recomendada. Siempre vuelva a
colocar el tapón de la válvula
después de comprobar o ajustar la
presión. Si no vuelve a colocar el
tapón, podría darse una fuga de aire.
Si ha perdido el tapón, compre otro e
instálelo lo antes posible. Después
de cambiar la rueda, fije la rueda
desinflada y guarde de nuevo el gato
y las herramientas en su lugar
correspondiente.
✽ ✽ATENCIÓN
Compruebe la presión de la rueda
tan pronto como sea posible tras
montar la rueda de repuesto.
Ajústela a la presión recomendada.
Si algún equipamiento, como el gato,
las tuercas de la rueda, los
espárragos u otro equipamiento ha
sufrido algún desperfecto o está en
mal estado, no cambie la rueda y
solicite ayuda al servicio técnico.
Use ruedas de repuesto
compactas
La rueda de repuesto compacta se
ha previsto solo para usos de
emergencia. Conduzca con cuidado
con la rueda de repuesto compacta y
siga siempre las instrucciones de
seguridad.
PRECAUCIÓN
Los espárragos y las tuercas delas ruedas de su vehículoposeen roscas métricas.Después de cambiar una rueda,asegúrese de que se monten lasmismas tuercas que sedesmontaron. Si es necesariocambiar las tuercas de lasruedas, asegúrese de quetengan roscas métricas paraevitar daños en los espárragosy garantizar que la rueda se fijefirmemente en el cubo. Soliciteayuda en un distribuidorHYUNDAI autorizado.
ADVERTENCIA
Para evitar el fallo de la rueda
de repuesto compacta y la
pérdida de control y causar un
accidente:
Use la rueda de repuesto compacta solo en caso de
emergencia.
NO conduzca el vehículo a más de 80 km/h.
No exceda la carga del vehículo máxima o la
capacidad de carga que se
muestra en el flanco de la
rueda de repuesto compacta.
(Continúa)
UD(FL) Mexico 6.qxp 3/13/2015 11:57 AM Page 13

Actuación en caso de emergencia
14
6

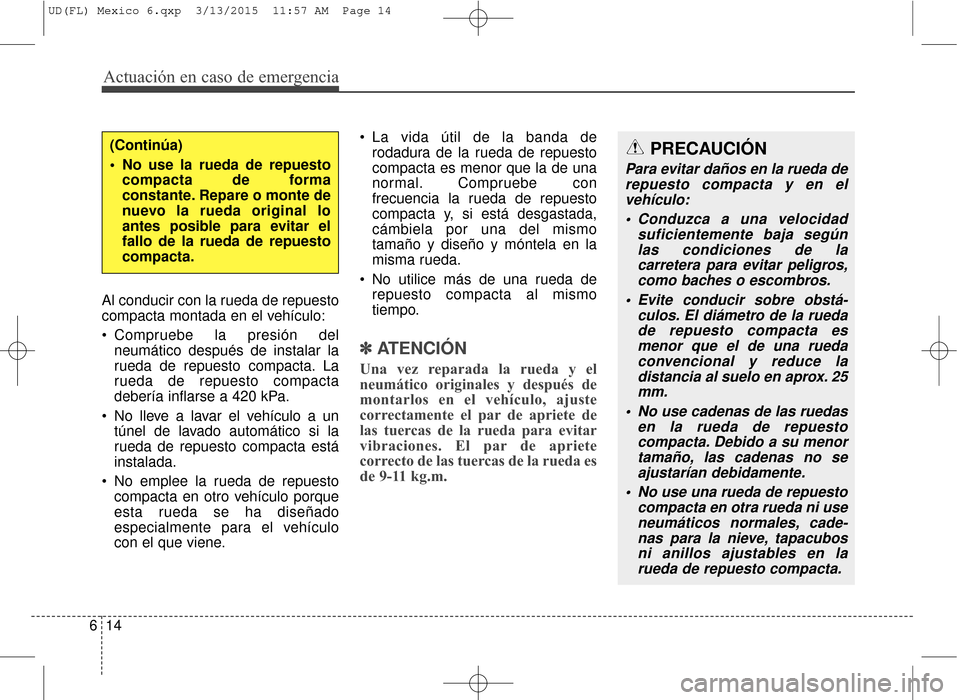

Al conducir con la rueda de repuesto
compacta montada en el vehículo:
Compruebe la presión del
neumático después de instalar la
rueda de repuesto compacta. La
rueda de repuesto compacta
debería inflarse a 420 kPa.
No lleve a lavar el vehículo a un túnel de lavado automático si la
rueda de repuesto compacta está
instalada.
No emplee la rueda de repuesto compacta en otro vehículo porque
esta rueda se ha diseñado
especialmente para el vehículo
con el que viene. La vida útil de la banda de
rodadura de la rueda de repuesto
compacta es menor que la de una
normal. Compruebe con
frecuencia la rueda de repuesto
compacta y, si está desgastada,
cámbiela por una del mismo
tamaño y diseño y móntela en la
misma rueda.
No utilice más de una rueda de repuesto compacta al mismo
tiempo.
✽ ✽ ATENCIÓN
Una vez reparada la rueda y el
neumático originales y después de
montarlos en el vehículo, ajuste
correctamente el par de apriete de
las tuercas de la rueda para evitar
vibraciones. El par de apriete
correcto de las tuercas de la rueda es
de 9-11 kg.m.
PRECAUCIÓN
Para evitar daños en la rueda de
repuesto compacta y en elvehículo:
Conduzca a una velocidad suficientemente baja segúnlas condiciones de lacarretera para evitar peligros,como baches o escombros.
Evite conducir sobre obstá- culos. El diámetro de la ruedade repuesto compacta esmenor que el de una ruedaconvencional y reduce ladistancia al suelo en aprox. 25mm.
No use cadenas de las ruedas en la rueda de repuestocompacta. Debido a su menortamaño, las cadenas no seajustarían debidamente.
No use una rueda de repuesto compacta en otra rueda ni useneumáticos normales, cade-nas para la nieve, tapacubosni anillos ajustables en larueda de repuesto compacta.
(Continúa)
No use la rueda de repuesto compacta de forma
constante. Repare o monte de
nuevo la rueda original lo
antes posible para evitar el
fallo de la rueda de repuesto
compacta.
UD(FL) Mexico 6.qxp 3/13/2015 11:57 AM Page 14

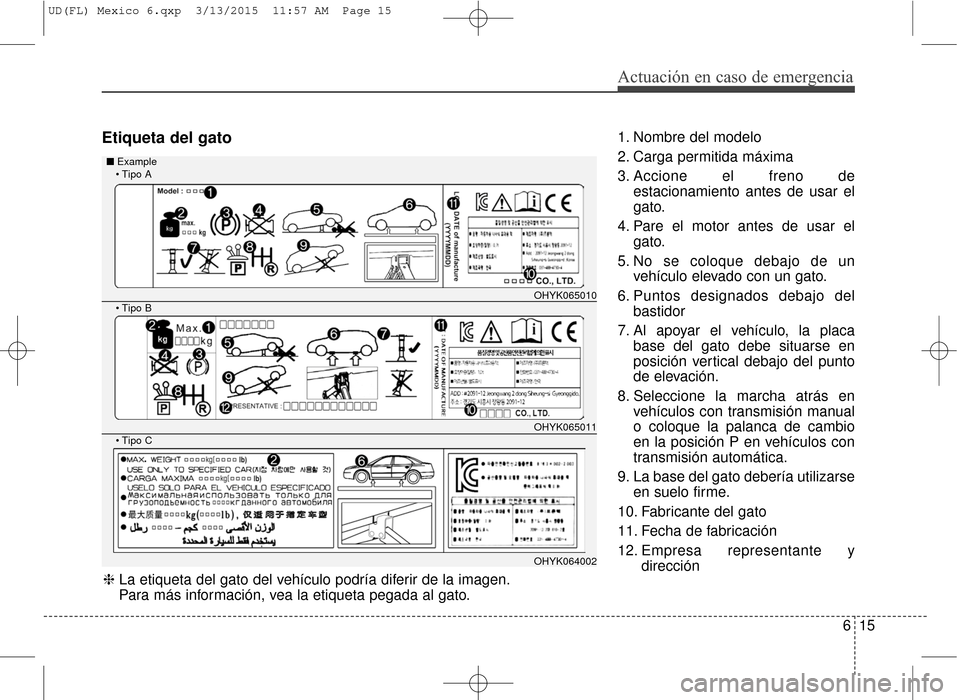

Etiqueta del gato1. Nombre del modelo
2. Carga permitida máxima
3. Accione el freno deestacionamiento antes de usar el
gato.
4. Pare el motor antes de usar el gato.
5. No se coloque debajo de un vehículo elevado con un gato.
6. Puntos designados debajo del bastidor
7. Al apoyar el vehículo, la placa base del gato debe situarse en
posición vertical debajo del punto
de elevación.
8. Seleccione la marcha atrás en vehículos con transmisión manual
o coloque la palanca de cambio
en la posición P en vehículos con
transmisión automática.
9. La base del gato debería utilizarse en suelo firme.
10. Fabricante del gato
11. Fecha de fabricación
12. Empresa representante y dirección
615
Actuación en caso de emergencia
❈La etiqueta del gato del vehículo podría diferir de la imagen.
Para más información, vea la etiqueta pegada al gato.
OHYK065010
OHYK065011
OHYK064002
■Example


UD(FL) Mexico 6.qxp 3/13/2015 11:57 AM Page 15

Actuación en caso de emergencia
16
6
Servicio de remolque
Si es necesario realizar un remol-
cado de emergencia, recomenda-
mos que lo solicite a un distribuidor
HYUNDAI autorizado o a un servicio
comercial de grúas. Para evitar
daños, es necesario llevar a cabo
correctamente los procedimientos
de remolque y elevación del
vehículo. Se recomienda utilizar una
plataforma rondante o plana. Es posible remolcar el vehículo con
las ruedas traseras en el suelo (sin
plataforma de dos ruedas) y las
ruedas delanteras elevadas del
suelo. Si una de las ruedas cargadas
o un componente de la suspensión
presenta daños o si se remolca el
vehículo con las ruedas delanteras
sobre el suelo, coloque una
plataforma de dos ruedas debajo de
las ruedas delanteras.
Cuando un servicio comercial de
grúas remolca el vehículo y no se
emplean plataformas de dos ruedas,
la parte delantera del vehículo
debería siempre estar elevada, no la
trasera.
REMOLQUE
OMC045012
HXD03
HXD02
carríto
PRECAUCIÓN
No remolque el vehículo con
las ruedas delanteras en elsuelo ya que podría estropearel vehículo.
No remolque con un remolca- dor de eslingas. Utilice unequipamiento de elevación delas ruedas o una plataformaplana.
