2016 Hyundai Elantra Manual del propietario (in Spanish)

Características de seguridad de su vehículo
40
3
Anclaje inferior ISOFIX y anclaje
de correa superior (sistema deanclajes ISOFIX) para niños
El sistema ISOFIX sujeta el sistema
de sujeción para niños durante la
conducción y en caso de accidente.
El sistema se ha concebido para
facilitar la instalación del sistema de
sujeción para niños y reducir la
posibilidad de instalarlo incorrecta-
mente. El sistema ISOFIX usa
anclajes en el vehículo y
acoplamientos en el sistema de
sujeción para niños. El sistema
ISOFIX elimina la necesidad de usar
los cinturones de seguridad para fijar
el sistema de sujeción para niños en
el asiento trasero.
Los anclajes inferiores son barras
metálicas incorporadas en el
vehículo. Existen dos anclajes
inferiores para cada posición de
asiento ISOFIX para acoplar un
sistema de sujeción para niños con
acopladores inferiores. Para usar el sistema ISOFIX del
vehículo se requiere un sistema de
sujeción para niños con acopladores
ISOFIX. (Un asiento ISOFIX sólo
debe montarse si es específico para
el vehículo o si cumple con los
requisitos de la norma ECE-R 44.)
El fabricante del sistema de sujeción
para niños suministra las
instrucciones para usar el mismo
con sus acopladores en los anclajes
inferiores ISOFIX.
Los anclajes inferiores ISOFIX se
encuentran en las posiciones
exteriores del asiento trasero
(derecho e izquierdo). Las
ubicaciones se muestran en la
ilustración. No hay anclajes
inferiores ISOFIX en la posición
central del asiento trasero.
B230D01NF
UD(FL) Mexico 3.qxp 3/13/2015 11:56 AM Page 40

Características de seguridad de su vehículo
341
Los símbolos indicadores del anclaje
inferior ISOFIX se encuentran en los
respaldos del asiento trasero
derecho e izquierdo e identifican la
posición de los anclajes inferiores
ISOFIX en el vehículo (ver las flechas
en la ilustración).
Ambos asientos traseros exteriores
están equipados con un par de
anclajes inferiores ISOFIX así como
un anclaje de correa superior en la
parte trasera del respaldo.
(Los anclajes CRS que cumplen con
la norma estándar ECE-R44 deben
fijarse adicionalmente con una correa
superior enganchada al correspon-
diente punto de anclaje en la parte
trasera de los asientos traseros.) Los anclajes inferiores ISOFIX están
colocados entre el respaldo y el cojín
de las posiciones derecha e
izquierda del asiento trasero.
Fijar un sistema de sujeción para
niños con el "Sistema de anclajes
ISOFIX"
Para instalar un sistema de sujeción
para niños compatible con ISOFIX
en una de las posiciones exteriores
del asiento trasero:
1. MAleje la hebilla del cinturón de
seguridad de los anclajes inferiores
ISOFIX.
2. Aleje de los anclajes todo objeto que pudiera impedir una conexión
segura entre la silla del niño y los
anclajes inferiores ISOFIX.
3. Coloque el sistema de sujeción para niños sobre el asiento del vehículo y
acóplelo a los anclajes inferiores
ISOFIX según las instrucciones
suministradas por el fabricante de
dicho sistema.
4. Siga las instrucciones del sistema de sujeción para niños para ajustar
y fijar correctamente los
acopladores inferiores de la silla a
los anclajes inferiores ISOFIX.
OMD030022N
Anclaje inferior
ISOFIXIndicador deposición del
anclaje inferior ISOFIX
ADVERTENCIA
No intente montar un sistema de
sujeción para niños con anclajes
inferiores ISOFIX en la posición
central del asiento trasero. Este
asiento no dispone de anclajes
inferiores ISOFIX. El uso de los
anclajes de los asientos
exteriores podría dañar los
mismos, los cuales podrían
romperse o fallar en caso de
colisión y causar lesiones
graves o la muerte.
UD(FL) Mexico 3.qxp 3/13/2015 11:56 AM Page 41

Características de seguridad de su vehículo
42

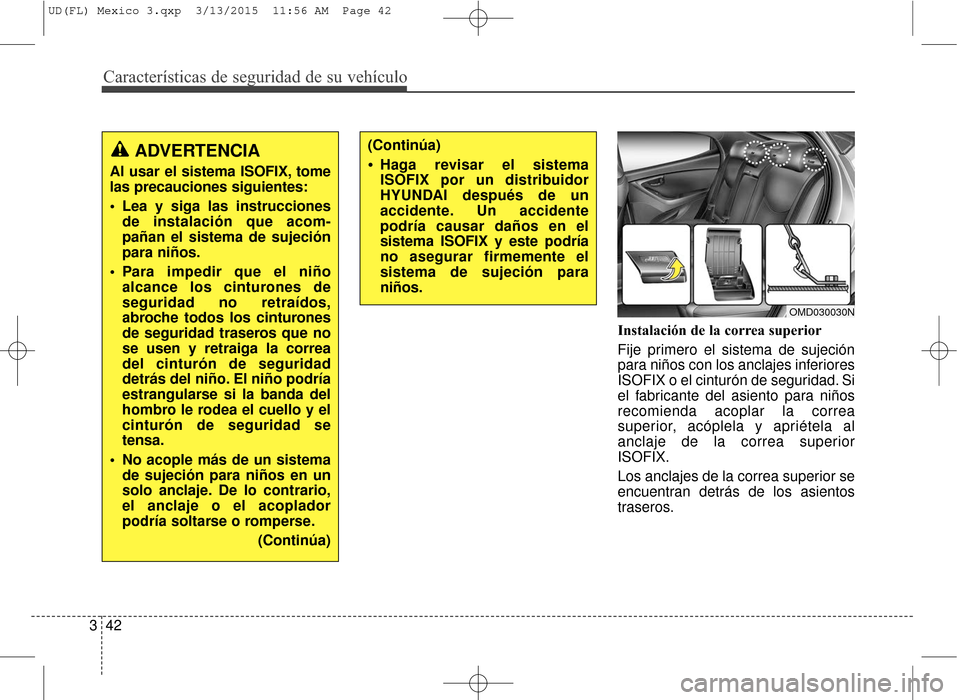

3 Instalación de la correa superior
Fije primero el sistema de sujeción
para niños con los anclajes inferiores
ISOFIX o el cinturón de seguridad. Si
el fabricante del asiento para niños
recomienda acoplar la correa
superior, acóplela y apriétela al
anclaje de la correa superior
ISOFIX.
Los anclajes de la correa superior se
encuentran detrás de los asientos
traseros.
ADVERTENCIA
Al usar el sistema ISOFIX, tome
las precauciones siguientes:
Lea y siga las instrucciones
de instalación que acom-
pañan el sistema de sujeción
para niños.
Para impedir que el niño alcance los cinturones de
seguridad no retraídos,
abroche todos los cinturones
de seguridad traseros que no
se usen y retraiga la correa
del cinturón de seguridad
detrás del niño. El niño podría
estrangularse si la banda del
hombro le rodea el cuello y el
cinturón de seguridad se
tensa.
No acople más de un sistema de sujeción para niños en un
solo anclaje. De lo contrario,
el anclaje o el acoplador
podría soltarse o romperse.
(Continúa)
(Continúa)
Haga revisar el sistema
ISOFIX por un distribuidor
HYUNDAI después de un
accidente. Un accidente
podría causar daños en el
sistema ISOFIX y este podría
no asegurar firmemente el
sistema de sujeción para
niños.
OMD030030N
UD(FL) Mexico 3.qxp 3/13/2015 11:56 AM Page 42

Características de seguridad de su vehículo
343

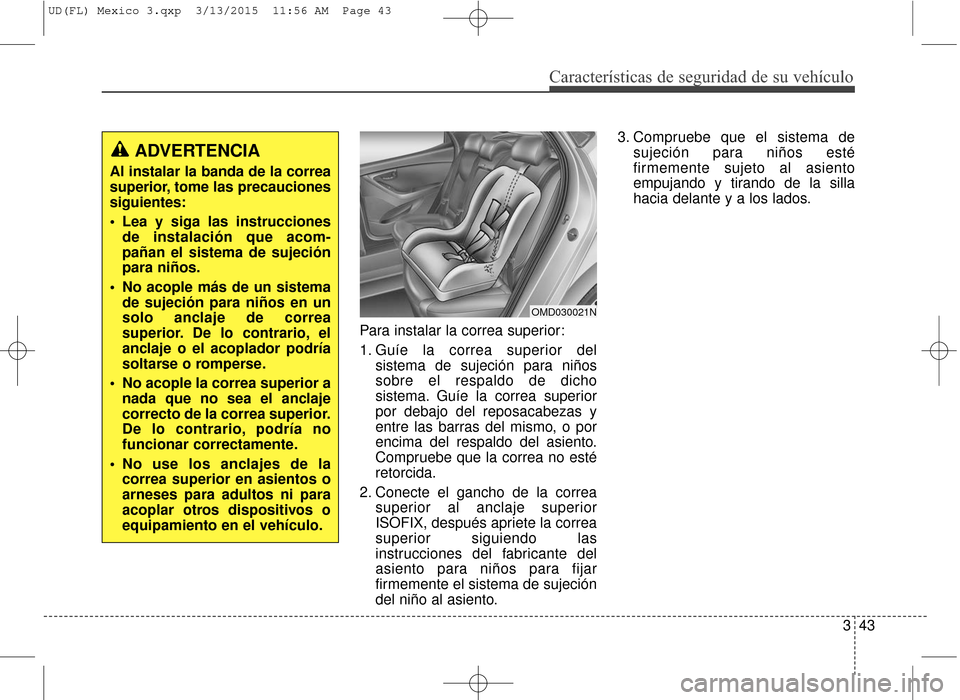

Para instalar la correa superior:
1. Guíe la correa superior del
sistema de sujeción para niños
sobre el respaldo de dicho
sistema. Guíe la correa superior
por debajo del reposacabezas y
entre las barras del mismo, o por
encima del respaldo del asiento.
Compruebe que la correa no esté
retorcida.
2. Conecte el gancho de la correa superior al anclaje superior
ISOFIX, después apriete la correa
superior siguiendo las
instrucciones del fabricante del
asiento para niños para fijar
firmemente el sistema de sujeción
del niño al asiento. 3. Compruebe que el sistema de
sujeción para niños esté
firmemente sujeto al asiento
empujando y tirando de la silla
hacia delante y a los lados.
OMD030021N
ADVERTENCIA
Al instalar la banda de la correa
superior, tome las precauciones
siguientes:
Lea y siga las instruccionesde instalación que acom-
pañan el sistema de sujeción
para niños.
No acople más de un sistema de sujeción para niños en un
solo anclaje de correa
superior. De lo contrario, el
anclaje o el acoplador podría
soltarse o romperse.
No acople la correa superior a nada que no sea el anclaje
correcto de la correa superior.
De lo contrario, podría no
funcionar correctamente.
No use los anclajes de la correa superior en asientos o
arneses para adultos ni para
acoplar otros dispositivos o
equipamiento en el vehículo.
UD(FL) Mexico 3.qxp 3/13/2015 11:56 AM Page 43

Características de seguridad de su vehículo
44
3

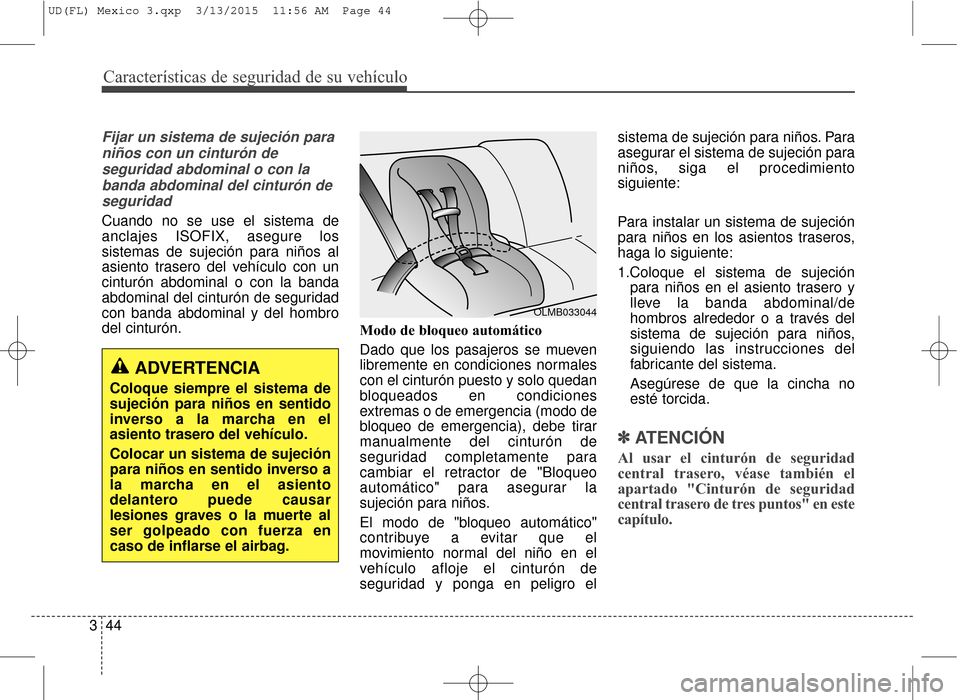

Fijar un sistema de sujeción para
niños con un cinturón deseguridad abdominal o con labanda abdominal del cinturón deseguridad
Cuando no se use el sistema de
anclajes ISOFIX, asegure los
sistemas de sujeción para niños al
asiento trasero del vehículo con un
cinturón abdominal o con la banda
abdominal del cinturón de seguridad
con banda abdominal y del hombro
del cinturón. Modo de bloqueo automático
Dado que los pasajeros se mueven
libremente en condiciones normales
con el cinturón puesto y solo quedan
bloqueados en condiciones
extremas o de emergencia (modo de
bloqueo de emergencia), debe tirar
manualmente del cinturón de
seguridad completamente para
cambiar el retractor de "Bloqueo
automático" para asegurar la
sujeción para niños.
El modo de "bloqueo automático"
contribuye a evitar que el
movimiento normal del niño en el
vehículo afloje el cinturón de
seguridad y ponga en peligro elsistema de sujeción para niños. Para
asegurar el sistema de sujeción para
niños, siga el procedimiento
siguiente:
Para instalar un sistema de sujeción
para niños en los asientos traseros,
haga lo siguiente:
1.Coloque el sistema de sujeción
para niños en el asiento trasero y
lleve la banda abdominal/de
hombros alrededor o a través del
sistema de sujeción para niños,
siguiendo las instrucciones del
fabricante del sistema.
Asegúrese de que la cincha no
esté torcida.
✽ ✽ ATENCIÓN
Al usar el cinturón de seguridad
central trasero, véase también el
apartado "Cinturón de seguridad
central trasero de tres puntos" en este
capítulo.
OLMB033044
ADVERTENCIA
Coloque siempre el sistema de
sujeción para niños en sentido
inverso a la marcha en el
asiento trasero del vehículo.
Colocar un sistema de sujeción
para niños en sentido inverso a
la marcha en el asiento
delantero puede causar
lesiones graves o la muerte al
ser golpeado con fuerza en
caso de inflarse el airbag.
UD(FL) Mexico 3.qxp 3/13/2015 11:56 AM Page 44

Características de seguridad de su vehículo
345

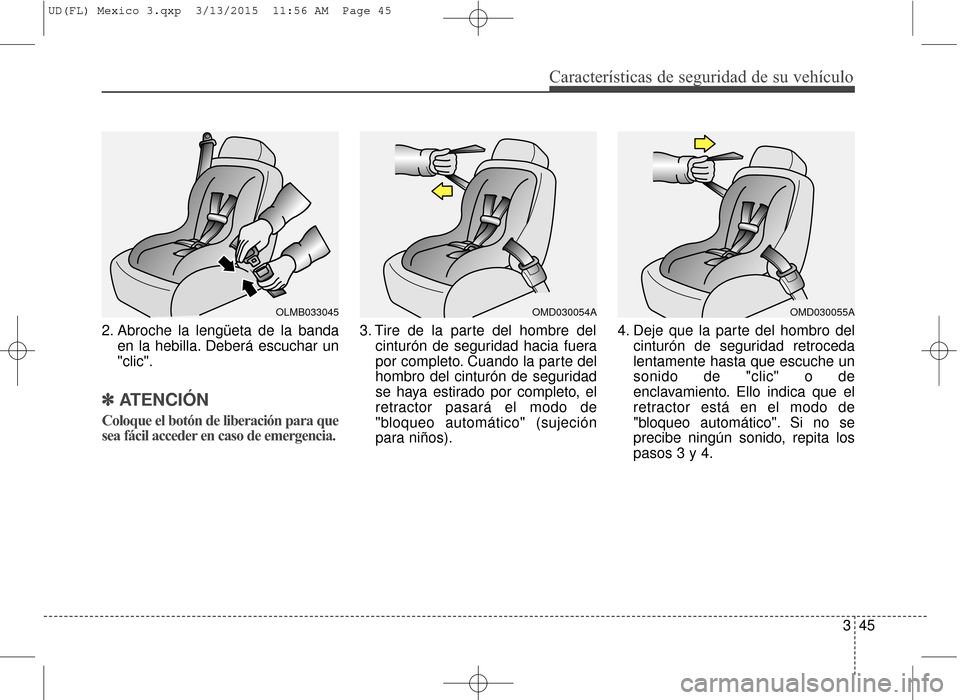

2. Abroche la lengüeta de la banda
en la hebilla. Deberá escuchar un
"clic".
✽ ✽ATENCIÓN
Coloque el botón de liberación para que
sea fácil acceder en caso de emergencia.
3. Tire de la parte del hombre del
cinturón de seguridad hacia fuera
por completo. Cuando la parte del
hombro del cinturón de seguridad
se haya estirado por completo, el
retractor pasará el modo de
"bloqueo automático" (sujeción
para niños). 4. Deje que la parte del hombro del
cinturón de seguridad retroceda
lentamente hasta que escuche un
sonido de "clic" o de
enclavamiento. Ello indica que el
retractor está en el modo de
"bloqueo automático". Si no se
precibe ningún sonido, repita los
pasos 3 y 4.
OLMB033045OMD030054AOMD030055A
UD(FL) Mexico 3.qxp 3/13/2015 11:56 AM Page 45

Características de seguridad de su vehículo
46

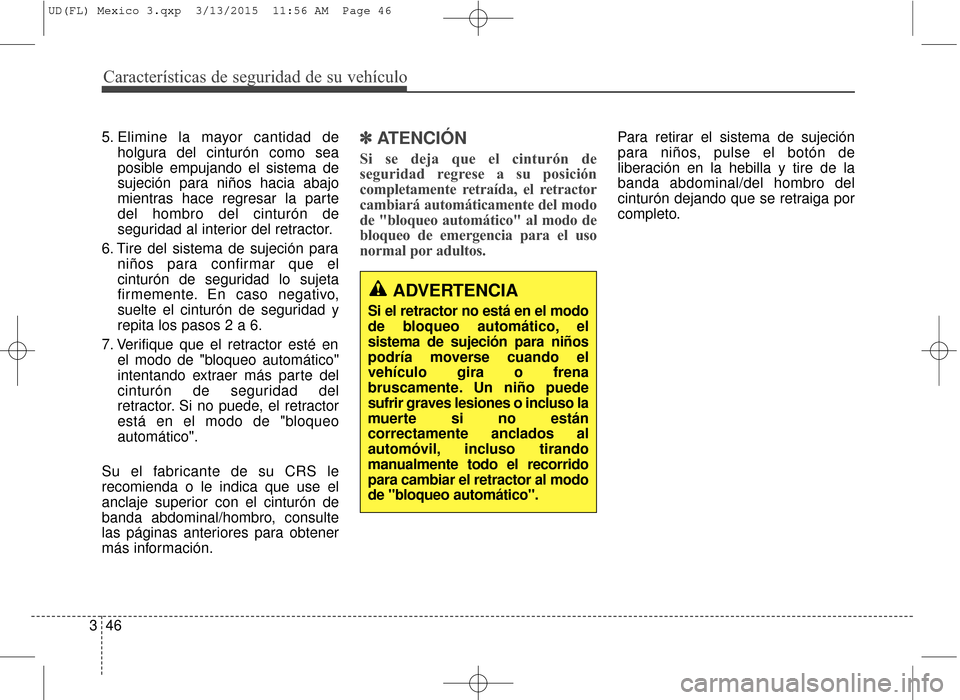

3 5. Elimine la mayor cantidad de
holgura del cinturón como sea
posible empujando el sistema de
sujeción para niños hacia abajo
mientras hace regresar la parte
del hombro del cinturón de
seguridad al interior del retractor.
6. Tire del sistema de sujeción para niños para confirmar que el
cinturón de seguridad lo sujeta
firmemente. En caso negativo,
suelte el cinturón de seguridad y
repita los pasos 2 a 6.
7. Verifique que el retractor esté en el modo de "bloqueo automático"
intentando extraer más parte del
cinturón de seguridad del
retractor. Si no puede, el retractor
está en el modo de "bloqueo
automático".
Su el fabricante de su CRS le
recomienda o le indica que use el
anclaje superior con el cinturón de
banda abdominal/hombro, consulte
las páginas anteriores para obtener
más información.
✽ ✽ ATENCIÓN
Si se deja que el cinturón de
seguridad regrese a su posición
completamente retraída, el retractor
cambiará automáticamente del modo
de "bloqueo automático" al modo de
bloqueo de emergencia para el uso
normal por adultos.
Para retirar el sistema de sujeción
para niños, pulse el botón de
liberación en la hebilla y tire de la
banda abdominal/del hombro del
cinturón dejando que se retraiga por
completo.
ADVERTENCIA
Si el retractor no está en el modo
de bloqueo automático, el
sistema de sujeción para niños
podría moverse cuando el
vehículo gira o frena
bruscamente. Un niño puede
sufrir graves lesiones o incluso la
muerte si no están
correctamente anclados al
automóvil, incluso tirando
manualmente todo el recorrido
para cambiar el retractor al modo
de "bloqueo automático".
UD(FL) Mexico 3.qxp 3/13/2015 11:56 AM Page 46

Características de seguridad de su vehículo
347

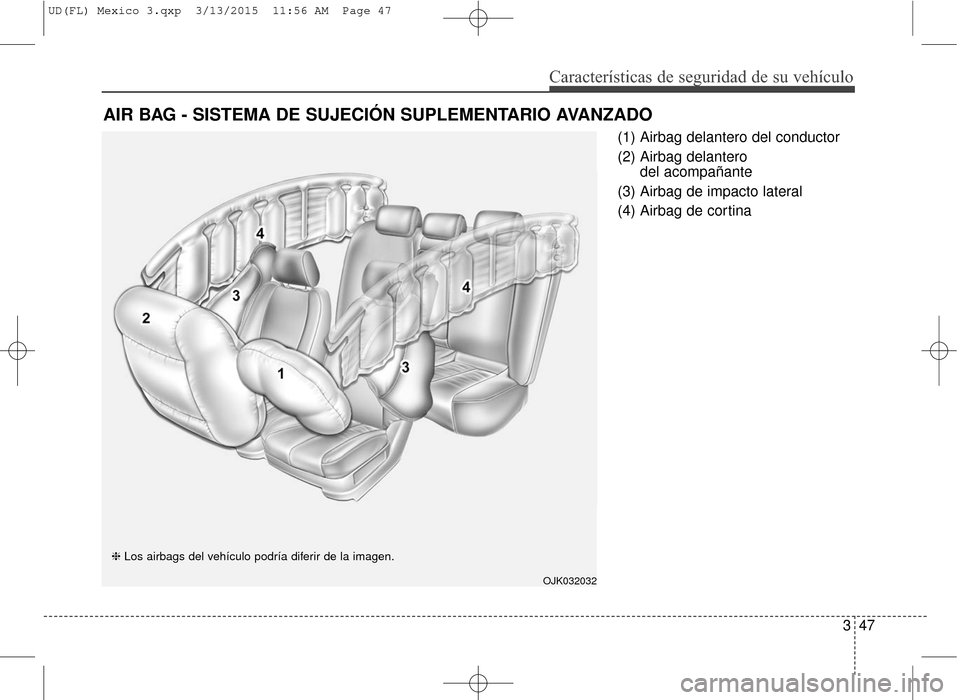

(1) Airbag delantero del conductor
(2) Airbag delantero
del acompañante
(3) Airbag de impacto lateral
(4) Airbag de cortina
AIR BAG - SISTEMA DE SUJECIÓN SUPLEMENTARIO AVANZADO
OJK032032
❈ Los airbags del vehículo podría diferir de la imagen.
UD(FL) Mexico 3.qxp 3/13/2015 11:56 AM Page 47
