2016 Hyundai Elantra Manual del propietario (in Spanish)

481

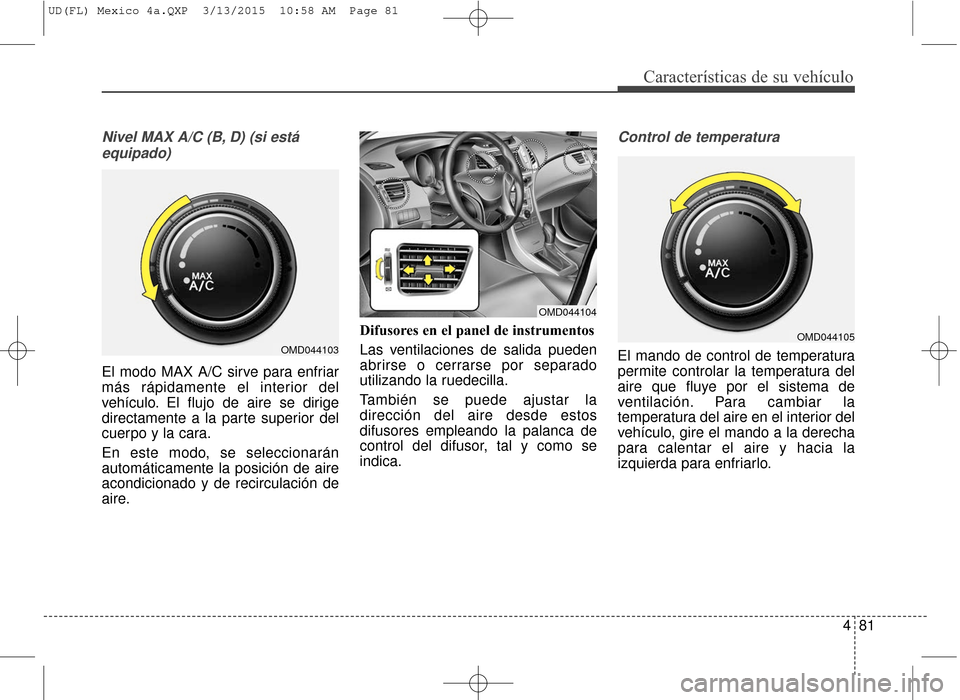

Características de su vehículo
Nivel MAX A/C (B, D) (si estáequipado)
El modo MAX A/C sirve para enfriar
más rápidamente el interior del
vehículo. El flujo de aire se dirige
directamente a la parte superior del
cuerpo y la cara.
En este modo, se seleccionarán
automáticamente la posición de aire
acondicionado y de recirculación de
aire. Difusores en el panel de instrumentos
Las ventilaciones de salida pueden
abrirse o cerrarse por separado
utilizando la ruedecilla.
También se puede ajustar la
dirección del aire desde estos
difusores empleando la palanca de
control del difusor, tal y como se
indica.
Control de temperatura
El mando de control de temperatura
permite controlar la temperatura del
aire que fluye por el sistema de
ventilación. Para cambiar la
temperatura del aire en el interior del
vehículo, gire el mando a la derecha
para calentar el aire y hacia la
izquierda para enfriarlo.OMD044103
OMD044104
OMD044105
UD(FL) Mexico 4a.QXP 3/13/2015 10:58 AM Page 81

Características de su vehículo
82
4
Control de la admisión de aire
Esto se emplea para seleccionar la
posición del aire (fresco) de salida o
la posición del aire recirculado.
Para cambiar la posición de control
de la admisión de aire, pulse el
botón de control. Posición de aire recirculado
El testigo indicador del
botón se ilumina cuando
se selecciona la posi-
ción de recirculación del
aire.
Con la posición de aire
recirculado selecciona-
da, el aire del comparti-
mento del acompañante
se extraerá a través del
sistema de calefacción y
se calentará o se
enfriará de acuerdo con
la función seleccionada.
Posición de aire (fresco) exterior Con la posición de aire
(fresco) exterior selec-
cionada, el aire exterior
que entra en el vehículo
se calienta o se enfría
según la función selec-
cionada.
✽ ✽ATENCIÓN
El funcionamiento prolongado del
calefactor en la posición de aire
recirculado (sin seleccionar aire
acondicionado) puede hacer que el
parabrisas y las ventanas laterales
se empañen y que el aire que circula
en el compartimento del
acompañante se vicie.
Además, la operación prolongada
del aire acondicionado con la
posición del aire recirculado
seleccionada podría hacer que el
aire se vuelva muy seco en el
compartimento del acompañante.
OMD044106
UD(FL) Mexico 4a.QXP 3/13/2015 10:58 AM Page 82

483

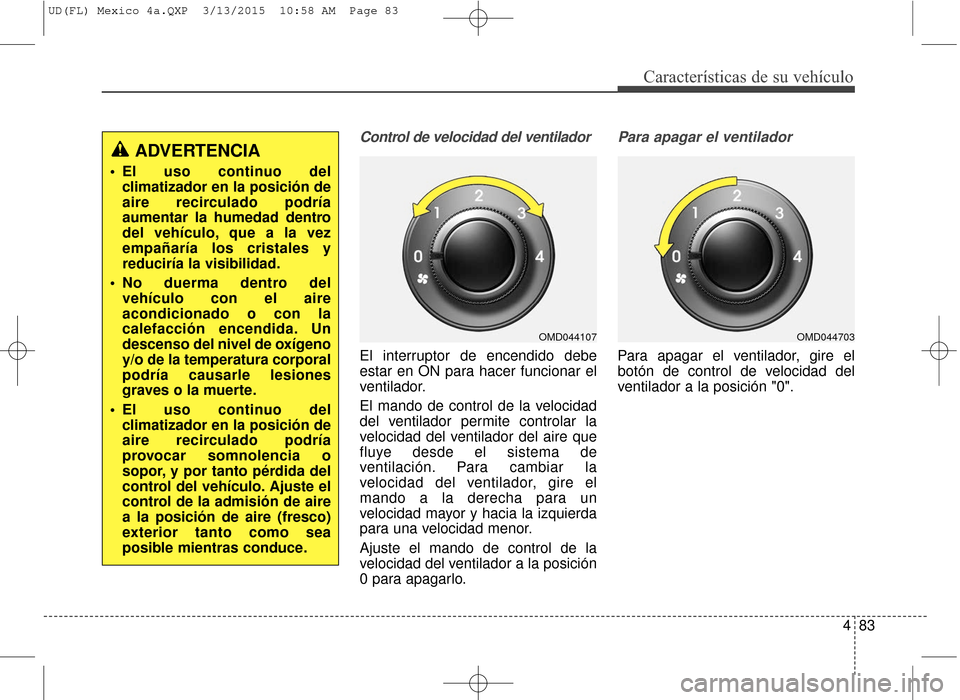

Características de su vehículo
Control de velocidad del ventilador
El interruptor de encendido debe
estar en ON para hacer funcionar el
ventilador.
El mando de control de la velocidad
del ventilador permite controlar la
velocidad del ventilador del aire que
fluye desde el sistema de
ventilación. Para cambiar la
velocidad del ventilador, gire el
mando a la derecha para un
velocidad mayor y hacia la izquierda
para una velocidad menor.
Ajuste el mando de control de la
velocidad del ventilador a la posición
0 para apagarlo.
Para apagar el ventilador
Para apagar el ventilador, gire el
botón de control de velocidad del
ventilador a la posición "0".
ADVERTENCIA
El uso continuo delclimatizador en la posición de
aire recirculado podría
aumentar la humedad dentro
del vehículo, que a la vez
empañaría los cristales y
reduciría la visibilidad.
No duerma dentro del vehículo con el aire
acondicionado o con la
calefacción encendida. Un
descenso del nivel de oxígeno
y/o de la temperatura corporal
podría causarle lesiones
graves o la muerte.
El uso continuo del climatizador en la posición de
aire recirculado podría
provocar somnolencia o
sopor, y por tanto pérdida del
control del vehículo. Ajuste el
control de la admisión de aire
a la posición de aire (fresco)
exterior tanto como sea
posible mientras conduce.
OMD044107OMD044703
UD(FL) Mexico 4a.QXP 3/13/2015 10:58 AM Page 83

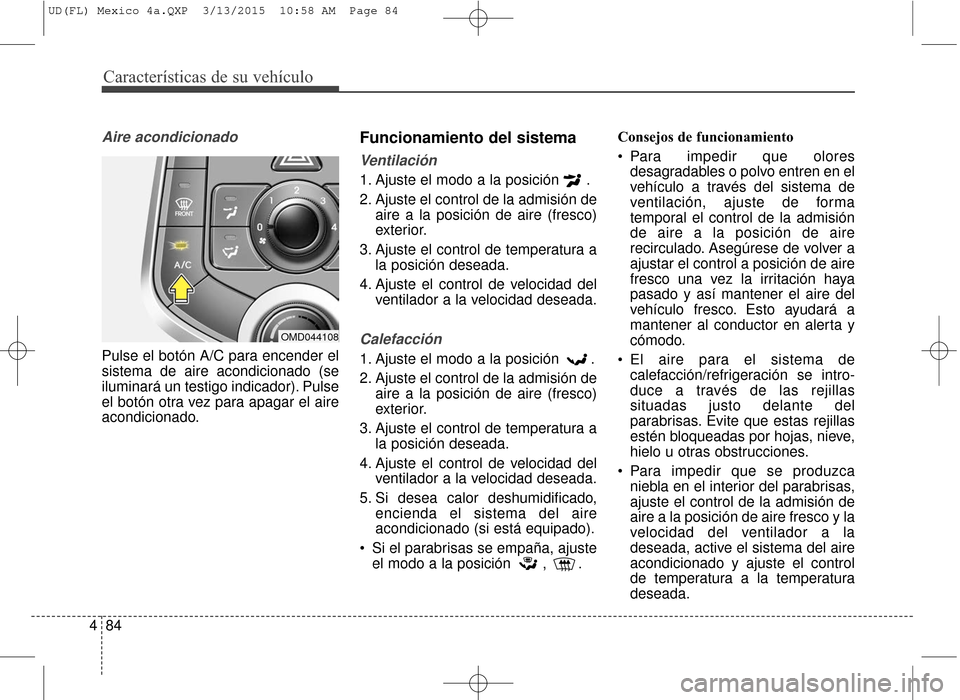

Características de su vehículo
84
4
Aire acondicionado
Pulse el botón A/C para encender el
sistema de aire acondicionado (se
iluminará un testigo indicador). Pulse
el botón otra vez para apagar el aire
acondicionado.
Funcionamiento del sistema
Ventilación
1. Ajuste el modo a la posición .
2. Ajuste el control de la admisión de
aire a la posición de aire (fresco)
exterior.
3. Ajuste el control de temperatura a la posición deseada.
4. Ajuste el control de velocidad del ventilador a la velocidad deseada.
Calefacción
1. Ajuste el modo a la posición .
2. Ajuste el control de la admisión deaire a la posición de aire (fresco)
exterior.
3. Ajuste el control de temperatura a la posición deseada.
4. Ajuste el control de velocidad del ventilador a la velocidad deseada.
5. Si desea calor deshumidificado, encienda el sistema del aire
acondicionado (si está equipado).
Si el parabrisas se empaña, ajuste el modo a la posición , . Consejos de funcionamiento
Para impedir que olores
desagradables o polvo entren en el
vehículo a través del sistema de
ventilación, ajuste de forma
temporal el control de la admisión
de aire a la posición de aire
recirculado. Asegúrese de volver a
ajustar el control a posición de aire
fresco una vez la irritación haya
pasado y así mantener el aire del
vehículo fresco. Esto ayudará a
mantener al conductor en alerta y
cómodo.
El aire para el sistema de calefacción/refrigeración se intro-
duce a través de las rejillas
situadas justo delante del
parabrisas. Evite que estas rejillas
estén bloqueadas por hojas, nieve,
hielo u otras obstrucciones.
Para impedir que se produzca niebla en el interior del parabrisas,
ajuste el control de la admisión de
aire a la posición de aire fresco y la
velocidad del ventilador a la
deseada, active el sistema del aire
acondicionado y ajuste el control
de temperatura a la temperatura
deseada.
OMD044108
UD(FL) Mexico 4a.QXP 3/13/2015 10:58 AM Page 84

485

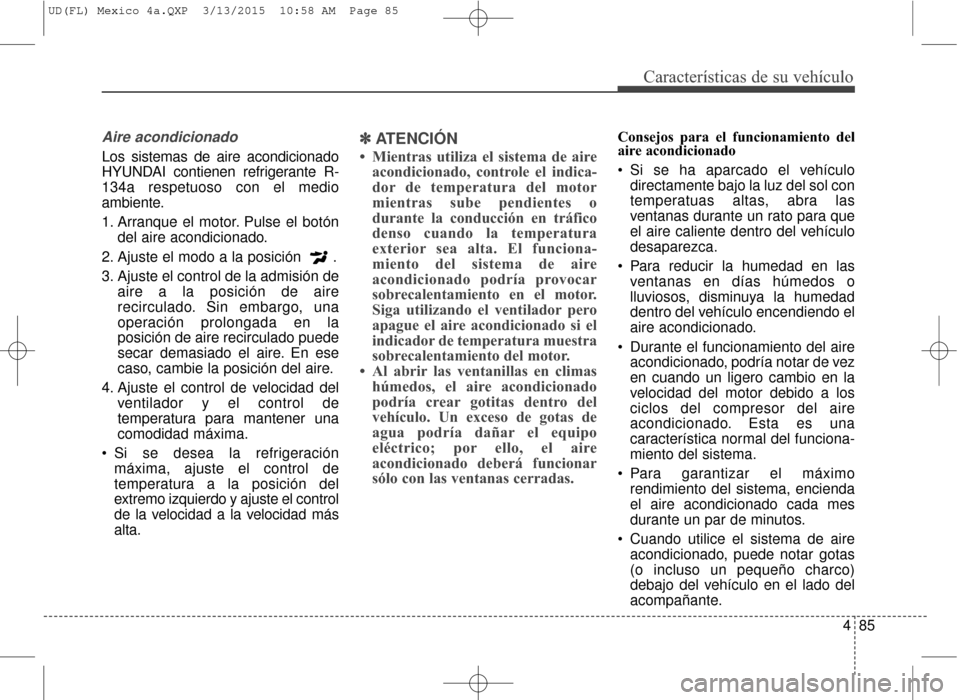

Características de su vehículo
Aire acondicionado
Los sistemas de aire acondicionado
HYUNDAI contienen refrigerante R-
134a respetuoso con el medio
ambiente.
1. Arranque el motor. Pulse el botóndel aire acondicionado.
2. Ajuste el modo a la posición .
3. Ajuste el control de la admisión de aire a la posición de aire
recirculado. Sin embargo, una
operación prolongada en la
posición de aire recirculado puede
secar demasiado el aire. En ese
caso, cambie la posición del aire.
4. Ajuste el control de velocidad del ventilador y el control de
temperatura para mantener una
comodidad máxima.
Si se desea la refrigeración máxima, ajuste el control de
temperatura a la posición del
extremo izquierdo y ajuste el control
de la velocidad a la velocidad más
alta.
✽ ✽ ATENCIÓN
• Mientras utiliza el sistema de aire
acondicionado, controle el indica-
dor de temperatura del motor
mientras sube pendientes o
durante la conducción en tráfico
denso cuando la temperatura
exterior sea alta. El funciona-
miento del sistema de aire
acondicionado podría provocar
sobrecalentamiento en el motor.
Siga utilizando el ventilador pero
apague el aire acondicionado si el
indicador de temperatura muestra
sobrecalentamiento del motor.
• Al abrir las ventanillas en climas húmedos, el aire acondicionado
podría crear gotitas dentro del
vehículo. Un exceso de gotas de
agua podría dañar el equipo
eléctrico; por ello, el aire
acondicionado deberá funcionar
sólo con las ventanas cerradas.
Consejos para el funcionamiento del
aire acondicionado
Si se ha aparcado el vehículo
directamente bajo la luz del sol con
temperatuas altas, abra las
ventanas durante un rato para que
el aire caliente dentro del vehículo
desaparezca.
Para reducir la humedad en las ventanas en días húmedos o
lluviosos, disminuya la humedad
dentro del vehículo encendiendo el
aire acondicionado.
Durante el funcionamiento del aire acondicionado, podría notar de vez
en cuando un ligero cambio en la
velocidad del motor debido a los
ciclos del compresor del aire
acondicionado. Esta es una
característica normal del funciona-
miento del sistema.
Para garantizar el máximo rendimiento del sistema, encienda
el aire acondicionado cada mes
durante un par de minutos.
Cuando utilice el sistema de aire acondicionado, puede notar gotas
(o incluso un pequeño charco)
debajo del vehículo en el lado del
acompañante.
UD(FL) Mexico 4a.QXP 3/13/2015 10:58 AM Page 85

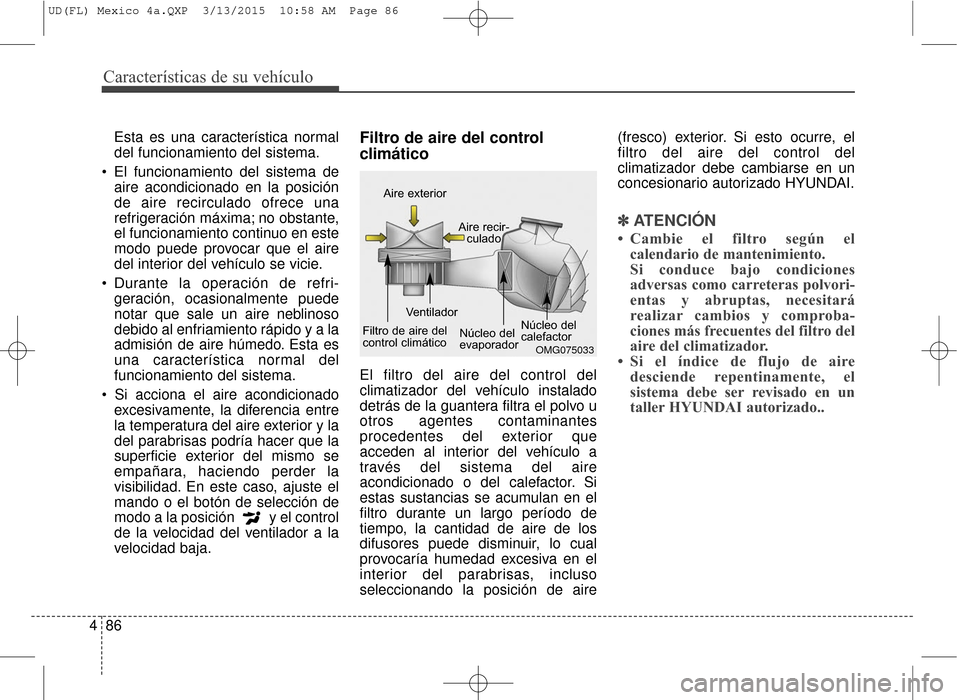

Características de su vehículo
86
4
Esta es una característica normal
del funcionamiento del sistema.
El funcionamiento del sistema de aire acondicionado en la posición
de aire recirculado ofrece una
refrigeración máxima; no obstante,
el funcionamiento continuo en este
modo puede provocar que el aire
del interior del vehículo se vicie.
Durante la operación de refri- geración, ocasionalmente puede
notar que sale un aire neblinoso
debido al enfriamiento rápido y a la
admisión de aire húmedo. Esta es
una característica normal del
funcionamiento del sistema.
excesivamente, la diferencia entre
la temperatura del aire exterior y la
del parabrisas podría hacer que la
superficie exterior del mismo se
empañara, haciendo perder la
visibilidad. En este caso, ajuste el
mando o el botón de selección de
modo a la posición y el control
de la velocidad del ventilador a la
velocidad baja.Filtro de aire del control
climático
El filtro del aire del control del
climatizador del vehículo instalado
detrás de la guantera filtra el polvo u
otros agentes contaminantes
procedentes del exterior que
acceden al interior del vehículo a
través del sistema del aire
acondicionado o del calefactor. Si
estas sustancias se acumulan en el
filtro durante un largo período de
tiempo, la cantidad de aire de los
difusores puede disminuir, lo cual
provocaría humedad excesiva en el
interior del parabrisas, incluso
seleccionando la posición de aire (fresco) exterior. Si esto ocurre, el
filtro del aire del control del
climatizador debe cambiarse en un
concesionario autorizado HYUNDAI.
✽ ✽
ATENCIÓN
• Cambie el filtro según el
calendario de mantenimiento.
Si conduce bajo condiciones
adversas como carreteras polvori-
entas y abruptas, necesitará
realizar cambios y comproba-
ciones más frecuentes del filtro del
aire del climatizador.
• Si el índice de flujo de aire desciende repentinamente, el
sistema debe ser revisado en un
taller HYUNDAI autorizado..
OMG075033
Aire exterior
Aire recir-culado
Filtro de aire del
control climático Ventilador
Núcleo del
evaporador Núcleo del
calefactor
UD(FL) Mexico 4a.QXP 3/13/2015 10:58 AM Page 86

487
Características de su vehículo

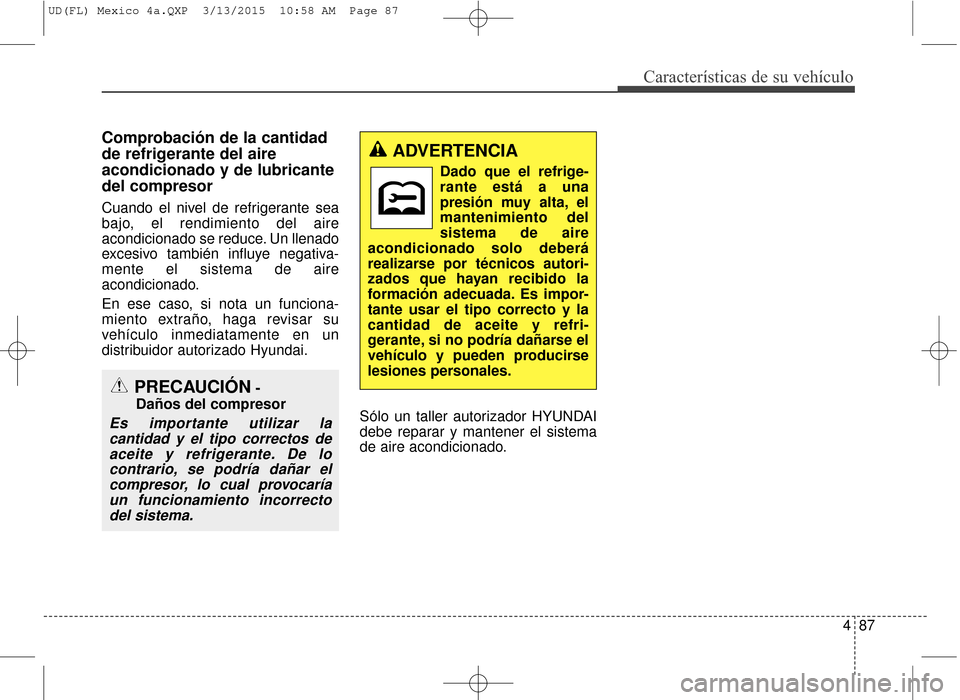

Comprobación de la cantidad
de refrigerante del aire
acondicionado y de lubricante
del compresor
Cuando el nivel de refrigerante sea
bajo, el rendimiento del aire
acondicionado se reduce. Un llenado
excesivo también influye negativa-
mente el sistema de aire
acondicionado.
En ese caso, si nota un funciona-
miento extraño, haga revisar su
vehículo inmediatamente en un
distribuidor autorizado Hyundai.Sólo un taller autorizador HYUNDAI
debe reparar y mantener el sistema
de aire acondicionado.
PRECAUCIÓN-
Daños del compresor
Es importante utilizar la cantidad y el tipo correctos deaceite y refrigerante. De locontrario, se podría dañar elcompresor, lo cual provocaríaun funcionamiento incorrectodel sistema.
ADVERTENCIA
Dado que el refrige-
rante está a una
presión muy alta, el
mantenimiento del
sistema de aire
acondicionado solo deberá
realizarse por técnicos autori-
zados que hayan recibido la
formación adecuada. Es impor-
tante usar el tipo correcto y la
cantidad de aceite y refri-
gerante, si no podría dañarse el
vehículo y pueden producirse
lesiones personales.
UD(FL) Mexico 4a.QXP 3/13/2015 10:58 AM Page 87

Características de su vehículo
88
4
SISTEMA DE CONTROL CLIMÁTICO AUTOMÁTICO (SI ESTÁ EQUIPADO)
1. Botón de control de la temperatura del
conductor
2. Botón del desempañador del parabrisas
3. Botón de control de la admisión de aire
4. Pantalla LCD
5. Botón (de control automático) AUTO
6. Botón de desconexión
7. Mando de control de la velocidad del ventilador
8. Botón de selección del modo
9. Botón de selección de control de la temperatura dual
10. Botón de control de temperatura del acompañante
11. Botón del desempañador de la luna trasera
12. Botón A/C (aire acondicionado)
OMD044109
UD(FL) Mexico 4a.QXP 3/13/2015 10:58 AM Page 88
