2016 Hyundai Elantra Manual del propietario (in Spanish)

723
Mantenimiento
Freno de estacionamiento
Revise el sistema del freno de
estacionamiento, incluyendo el pedal
y los cables del mismo.
Pastillas, frenos, pinzas y
rotores del freno
Compruebe si las pastillas están
excesivamente desgastadas, si los
discos están descentrados y
desgastados y si las pinzas pierden
líquido.
Silenciador y conducto de
escape
Compruebe visualmente los
conductos de escape, el silenciador
y los ganchos para ver si hay grietas,
deterioros o daños. Arranque el
motor y escuche atentamente
cualquier fuga del gas de escape.
Apriete las conexiones o cambie las
piezas según sea necesario.
Pernos de montaje de la
suspensión
Compruebe las conexiones de
suspensión para ver si están flojas o
dañadas. Vuelva a apretar al par
especificado.
Caja de la dirección,
conexiones y rótula del brazo
inferior/fundas
Con el vehículo parado y el motor
apagado, compruebe la holgura
excesiva del volante. Compruebe las
conexiones para ver si están
dobladas o dañadas. Compruebe las
fundas contra el polvo y las rótulas
para ver si hay deterioros, grietas o
daños.
Cambie todas las piezas dañadas.
Árboles de la transmisión y
fundas
Compruebe si hay grietas, deterioros
o daños en los árboles de la
transmisión y los enganches.
Cambie las piezas dañadas y si es
necesario vuelva a lubricar con la
grasa.
Refrigerante del aire
acondicionado
Compruebe las fugas y los daños en
conductos y conexiones del aire
acondicionado.
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 23

Mantenimiento
24
7
ACEITE DEL MOTOR
¿Cómo comprobar el nivel de
aceite del motor?
1. Siga todas las precauciones del
fabricante del aceite.
2. Asegúrese de que el vehículo está aparcado sobre un suelo nivelado
en P (estacionamiento) con el
freno de estacionamiento puesto y
las ruedas bloqueadas.
3. Arranque el motor y permita que alcance la temperatura normal de
operación.
4. Apague el motor y espere unos 5 minutos para que el aceite regrese
al cárter.
5. Saque la varilla, límpiela y vuelva a colocarla completamente. 6. Tire de nuevo de la varilla y
compruebe el nivel. El nivel debe
estar entre las marcas F y L.
7. Si está cerca de L, añada el aceite suficiente para que llegue a F.
✽ ✽ATENCIÓN
Para evitar daños en el motor:
• No llene en exceso con aceite de
motor. Añada aceite en pequeñas
cantidades y vuelva a comprobar
el nivel para asegurarse de que el
motor no está excesivamente lleno.
• No derrame aceite del motor al rellenarlo o cambiarlo. Utilice un
embudo para evitar que el aceite
se derrame por los componentes
del motor. Limpie inmediatamente
el aceite derramado.
OJK072002
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 24

725
Mantenimiento
✽
✽ATENCIÓN
Utilice sólo el aceite del motor
especificado (consulte "Capacidades
y lubricantes recomendados" en el
capítulo 8).

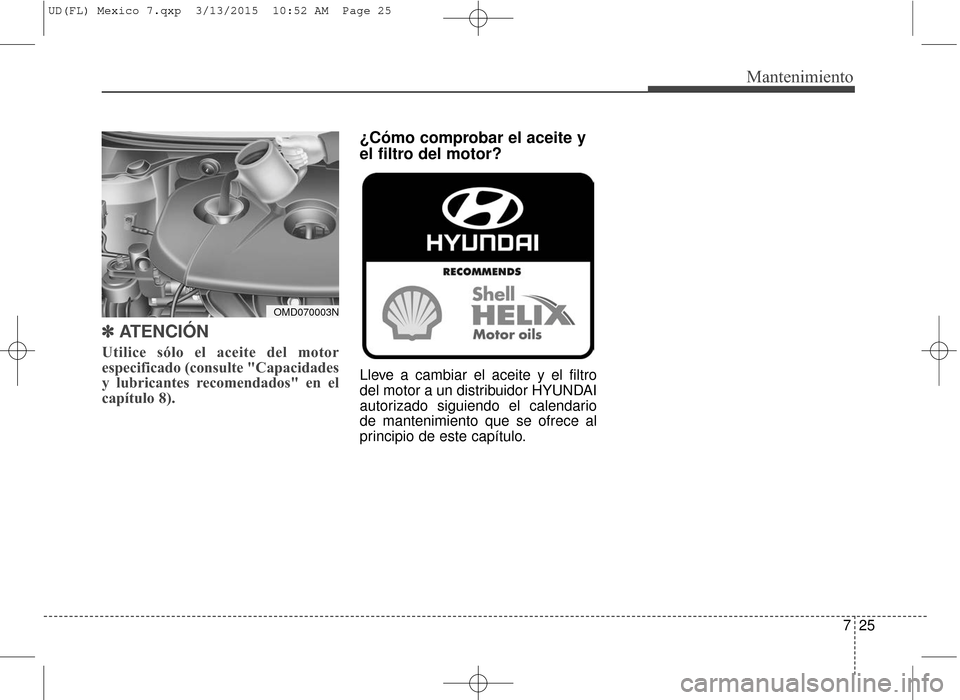

¿Cómo comprobar el aceite y
el filtro del motor?
Lleve a cambiar el aceite y el filtro
del motor a un distribuidor HYUNDAI
autorizado siguiendo el calendario
de mantenimiento que se ofrece al
principio de este capítulo.
OMD070003N
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 25

Mantenimiento
26
7

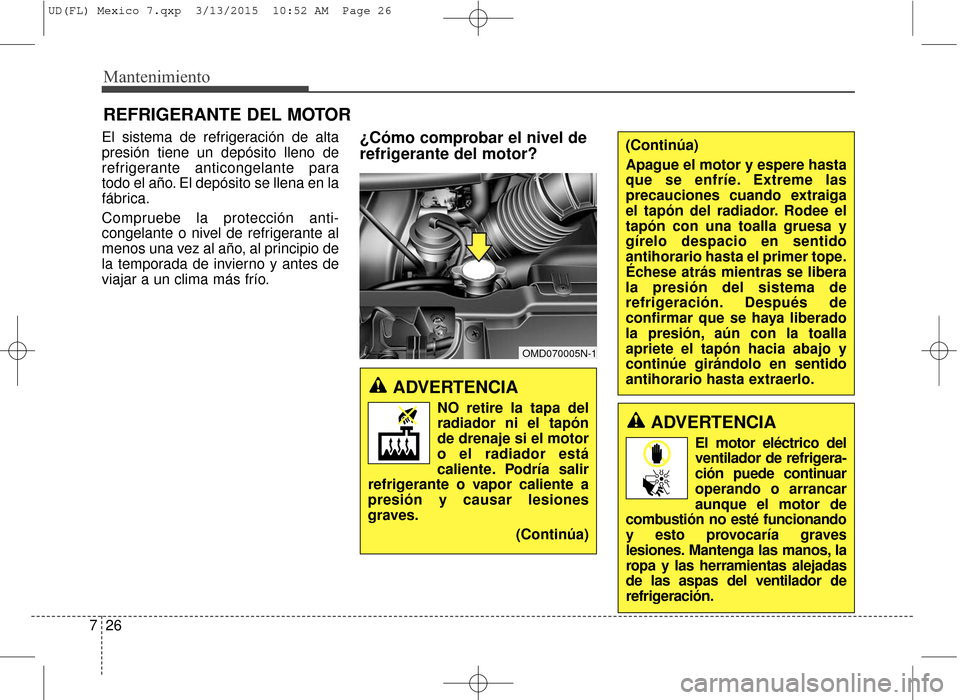

REFRIGERANTE DEL MOTOR
El sistema de refrigeración de alta
presión tiene un depósito lleno de
refrigerante anticongelante para
todo el año. El depósito se llena en la
fábrica.
Compruebe la protección anti-
congelante o nivel de refrigerante al
menos una vez al año, al principio de
la temporada de invierno y antes de
viajar a un clima más frío.¿Cómo comprobar el nivel de
refrigerante del motor?
ADVERTENCIA
NO retire la tapa del
radiador ni el tapón
de drenaje si el motor
o el radiador está
caliente. Podría salir
refrigerante o vapor caliente a
presión y causar lesiones
graves.
(Continúa)
OMD070005N-1
(Continúa)
Apague el motor y espere hasta
que se enfríe. Extreme las
precauciones cuando extraiga
el tapón del radiador. Rodee el
tapón con una toalla gruesa y
gírelo despacio en sentido
antihorario hasta el primer tope.
Échese atrás mientras se libera
la presión del sistema de
refrigeración. Después de
confirmar que se haya liberado
la presión, aún con la toalla
apriete el tapón hacia abajo y
continúe girándolo en sentido
antihorario hasta extraerlo.
ADVERTENCIA
El motor eléctrico del
ventilador de refrigera-
ción puede continuar
operando o arrancar
aunque el motor de
combustión no esté funcionando
y esto provocaría graves
lesiones. Mantenga las manos, la
ropa y las herramientas alejadas
de las aspas del ventilador de
refrigeración.
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 26

727
Mantenimiento
El motor eléctrico del ventilador de
refrigeración está controlado por la
temperatura del refrigerante del
motor, la presión del refrigerante y la
velocidad del vehículo. A medida que
se reduce la temperatura del
refrigerante del motor, el motor
eléctrico se desconectará automáti-
camente. Esta es una condición
normal. Si su vehículo está equipado
con GDI, el motor eléctrico del
ventilador de refrigeración empezará
a funcionar en cualquier momento y
continuará funcionando hasta
desconectar el cable negativo de la
batería.Compruebe la condición y las
conexiones de todas las mangueras
del sistema de refrigeración y las
mangueras de la calefacción.
Cambie las mangueras si están
hinchadas o deterioradas.
El nivel de refrigerante debe estar
entre las marcas F y L colocadas a
un lado del depósito de refrigerante
cuando el motor está frío.
Si el nivel de refrigerante es bajo,
añada suficiente agua destilada
(desionizada) hasta la marca F, pero
no llene en exceso. Si necesita
añadirlo frecuentemente, le re-
comendamos que lleve a comprobar
el sistema de refrigeración a un
distribuidor HYUNDAI autorizado.Refrigerante del motor
recomendado
Al añadir refrigerante, utilice sólo agua desionizada, agua destilada
o agua suave para su vehículo y
nunca mezcle aguas duras con el
refrigerante llenado en la fábrica.
Un mezcla incorrecta de refrigerante puede provocar graves
averías o daños en el motor.
El motor de su vehículo está compuesto de piezas de aluminio
que deben protegerse mediante un
refrigerante a base de etilenglicol
para evitar la corrosión y el
congelamiento.
No utilice refrigerantes con alcohol o metanol ni los mezcle con el
refrigerante especificado.
No utilice una solución que contamine más del 60% del
refrigerante o menos del 35% del
anticongelante, lo que reduciría la
efectividad de la solución.
OMD070004N
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 27

Mantenimiento
28
7
Para los porcentajes de la mezcla
,consulte las siguientes tablas.
✽ ✽
ATENCIÓN
Si tiene alguna duda sobre la
relación de mezcla, la forma más
sencilla de mezclarlos es mezclar un
50 % de agua y un 50 % de
anticongelante, porque será la
misma cantidad de refrigerante en
ambos. Recomendamos usar para la
mayoría de los índices de
temperatura -35°C o más.
Cambio de refrigerante del
motor
Lleve a cambiar el refrigerante a un
distribuidor HYUNDAI autorizado
siguiendo el calendario de
mantenimiento que se ofrece al
principio de este capítulo.
PRECAUCIÓN
Para evitar daños en las piezas
del motor, coloque una toallagruesa alrededor del tapón delradiador antes de echar elrefrigerante para evitar que ellíquido se derrame poraccidente en piezas del motor,como el caso del generador.
ADVERTENCIA
No utilice refrigerante ni anticongelante del motor en el
depósito del líquido
limpiaparabrisas.
El refrigerante del motor dificultaría la visibilidad al
extenderse sobre el
parabrisas provocando la
pérdida del control del
vehículo lo que podría causar
un accidente.
El refrigerante del motor también puede causar daños
a la pintura o la bandeja de la
carrocería.
Temperatura
ambiente Porcentaje de mezcla
(volumen)
Anticongelante Agua
-15°C (5°F) 35 65
-25°C (-13°F) 40 60
-35°C (-31°F) 50 50
-45°C (-49°F) 60 40
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 28

729
Mantenimiento
LÍQUIDO DE EMBRAGUE/FRENOS
Comprobación del líquido del
embrague y de frenos
Compruebe periódicamente el nivel
de líquido en el depósito. El nivel de
líquido debe estar entre las marcas
"MIN" y "MAX" colocadas a un lado
del depósito.
Antes de quitar la tapa del depósito y
añadir líquido del freno/embrague,
limpie la zona de alrededor de la
tapa del depósito para evitar la
contaminación del líquido del
freno/embrague.Si el nivel es bajo, añada líquido
especificado de frenos/embrague
hasta el nivel MAX. El nivel bajará a
medida que se vayan acumulando
kilómetros.
✽ ✽
ATENCIÓN
Antes de retirar el tapón de llenado
del freno/embrague, lea la
advertencia en el tapón.
Esta es una condición normal
asociada con el desgaste de los
forros del freno. Si el nivel del líquido
es excesivamente bajo, lleve a
comprobar el sistema de
frenos/embrague a un distribuidor
HYUNDAI autorizado.
ADVERTENCIA
En caso de que sea necesario
rellenar a menudo el líquido de
frenos/embrague, esto podría
indicar que hay una fuga en el
sistema de freno/embrague.
Lleve a inspeccionar el vehículo
a un distribuidor HYUNDAI
autorizado.
ADVERTENCIA
No permita que el líquido de
frenos entre en contacto con
los ojos. Si el líquido de
frenos/embrague entra en
contacto con los ojos, lave sus
ojos con agua limpia durante al
menos 15 minutos y pida in-
mediatamente atención médica.OMD070006N
ADVERTENCIA
Limpie el tapón de llenado antes
de retirarlo. Use sólo el líquido
de freno DOT3 o DOT4 que
proceda de un envase sellado.
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 29

Mantenimiento
30
7
✽
✽
ATENCIÓN
Utilice sólo el líquido de
frenos/embrague especificado
(consulte "Capacidades y
lubricantes recomendados" en el
capítulo 8).

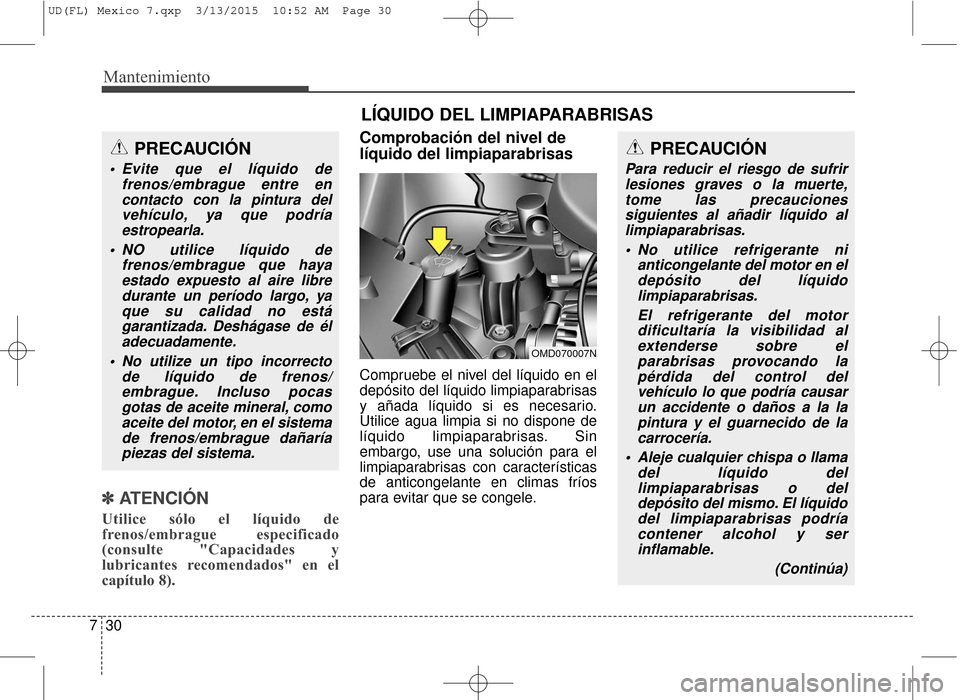

Comprobación del nivel de
líquido del limpiaparabrisas
Compruebe el nivel del líquido en el
depósito del líquido limpiaparabrisas
y añada líquido si es necesario.
Utilice agua limpia si no dispone de
líquido limpiaparabrisas. Sin
embargo, use una solución para el
limpiaparabrisas con características
de anticongelante en climas fríos
para evitar que se congele.
LÍQUIDO DEL LIMPIAPARABRISAS
OMD070007N
PRECAUCIÓN
Para reducir el riesgo de sufrir
lesiones graves o la muerte,tome las precaucionessiguientes al añadir líquido allimpiaparabrisas.
No utilice refrigerante ni anticongelante del motor en eldepósito del líquidolimpiaparabrisas.
El refrigerante del motordificultaría la visibilidad alextenderse sobre elparabrisas provocando lapérdida del control delvehículo lo que podría causarun accidente o daños a la lapintura y el guarnecido de lacarrocería.
Aleje cualquier chispa o llama del líquido dellimpiaparabrisas o deldepósito del mismo. El líquidodel limpiaparabrisas podríacontener alcohol y serinflamable.
(Continúa)
PRECAUCIÓN
Evite que el líquido defrenos/embrague entre encontacto con la pintura delvehículo, ya que podríaestropearla.
NO utilice líquido de frenos/embrague que hayaestado expuesto al aire libredurante un período largo, yaque su calidad no estágarantizada. Deshágase de éladecuadamente.
No utilize un tipo incorrecto de líquido de frenos/embrague. Incluso pocasgotas de aceite mineral, comoaceite del motor, en el sistemade frenos/embrague dañaríapiezas del sistema.
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 30
