2016 Hyundai Elantra Manual del propietario (in Spanish)

731
Mantenimiento
FRENO DE ESTACIONA-
MIENTO
Comprobación del freno de
estacionamiento
Compruebe el recorrido del freno de
mano contando el número de "clics"
que se escuchan al levantarlo
completamente desde la posición de
desenganche. El freno de mano
debe mantener también al vehículo
de forma segura en pendientes
pronunciadas. Si el recorrido es
mayor o menor del especificado,
lleve el freno de estacionamiento a
ajustar a un distribuidor HYUNDAI
autorizado.
Recorrido : 6 “clics’’ a una fuerzade20 kg (44 lbs, 196 N)
Cambio del filtro
El filtro del purificador de aire puede
limpiarse para comprobar el aire
comprimido. No intente lavar o
enjuagar, porque el agua puede
dañar el filtro. Si está manchado,
debe cambiarse el filtro del
purificador de aire.
OMD070010
OMD050014
PURIFICADOR DEL AIRE
(Continúa)
No ingiera el líquido limpiaparabrisas y evite elcontacto directo con la piel. Ellíquido limpiaparabrisas esvenenoso para los humanos yanimales.
Mantenga el líquido del limpiaparabrisas alejados delos niños y los animales.
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 31

Mantenimiento
32
7
1. Afloje los clips de sujeción de la
cubierta del purificador de aire y
abra la cubierta.
2. Limpie el interior del filtro del aire. 3. Cambie el filtro de aire.
4. Bloquee la cubierta con los clips
de sujeción de la cubierta. Cambie el filtro según el calendario
de mantenimiento
✽ ✽
ATENCIÓN
Si el vehículo se utiliza en zonas
polvorientas y arenosas, cambie el
elemento más frecuentemente que
en los intervalos recomendados
(consulte en este capítulo
“Mantenimiento en condiciones
duras de trabajo").
PRECAUCIÓN
No conduzca sin purificador
de aire. Podría desgastar enexceso el motor.
Al desmontar el filtro purificador de aire, tengacuidado de que no entre polvoo suciedad en la toma de aire.Podría dañarla.
Use piezas originales de HYUNDAI, si no usase piezasoriginales el sensor de flujode aire podría quedar dañado.
OMD070012OMD070011
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 32

733
Mantenimiento
FILTRO DE AIRE DE CONTROL CLIMATICO
Comprobación del filtro
El filtro de aire de control del
climatizador debe cambiarse según
el calendario de mantenimiento. Si
se conduce el vehículo por ciudades
muy contaminadas o por carreteras
con mucho polvo durante un período
largo de tiempo, debe comprobarse
más frecuentemente y cambiarlo
antes. Cuando cambie el filtro del
aire del climatizador, cámbielo
realizando el sigueinte procedimi-
ento y tenga cuidado de no causar
daños en los componentes.1. Con la guantera abierta, quite el
tope de ambos lados para permitir
que la guantera cuelgue
libremente de las bisagras.
2. Quite la barra de soporte. 3. Desmonte la caja del filtro de aire
de control del climatizador tirando
de ambos lados de la cubierta.
OMD070013OMD070015
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 33

Mantenimiento
34
7
4. Cambie el filtro de aire de control
del climatizador.
5. Vuelva a montarlo siguiendo el proceso de desmontaje en sentido
inverso.
✽ ✽ATENCIÓN
Monte el nuevo filtro de aire de
control del climatizador en la
dirección correcta con el símbolo de
la flecha (
↓ ↓) mirando hacia abajo.
Si no, los efectos del control del
climatizador pueden decrecer y
posiblemente provocará un ruido.
OHG075041
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 34

735
Mantenimiento
ESCOBILLAS DEL LIMPIAPARABRISAS
Comprobación de las
escobillas
La contaminación del parabrisas o
de las escobillas con materiales
extraños puede reducir la efectividad
de las escobillas. Las fuentes más
comunes de contaminación son los
insectos, la savia de los árboles, los
tratamientos de cera caliente usado
por algunas máquinas de lavado
automáticas. Si las escobillas no
limpian correctamente, limpie tanto
la luna como las escobillas con un
trapo limpio empapado en líquido de
limpiaprabrisas.✽ ✽ATENCIÓN
Las ceras calientes aplicadas
durante el lavado automático de
coches producen que el parabrisas
sea difícil de limpiar.
Cambio de la escobilla
1. Eleve el brazo de la escobilla y
gire ligeramente el conjunto de la
escobilla para que vea el clip de
plástico de bloqueo.1JBA5122
PRECAUCIÓN
No deje que el brazo de laescobilla caiga contra elparabrisas, ya que podríaproducir brechas o romper elparabrisas.
PRECAUCIÓN
Para evitar daños en lasescobillas u en otroscomponentes, no debe:
Utilizar gasolina, queroseno, pintura u otros disolventescerca de estas.
Intentar mover los limpiapara- brisas manualmente.
Usar de escobillas no especificadas.
1LDA5023
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 35

Mantenimiento
36
7
2. Presione el clip (1) y deslice el
conjunto de la escobilla hacia
abajo (2).
3. Extráigalo del brazo elevándolo.
4. Instale el conjunto de la escobilla siguiendo el proceso de
desmontaje en sentido inverso. 5. Vuelva a colocar el brazo del
limpiaparabrisas en el parabrisas.
1JBA7037
1JBA7038
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 36

737
Mantenimiento

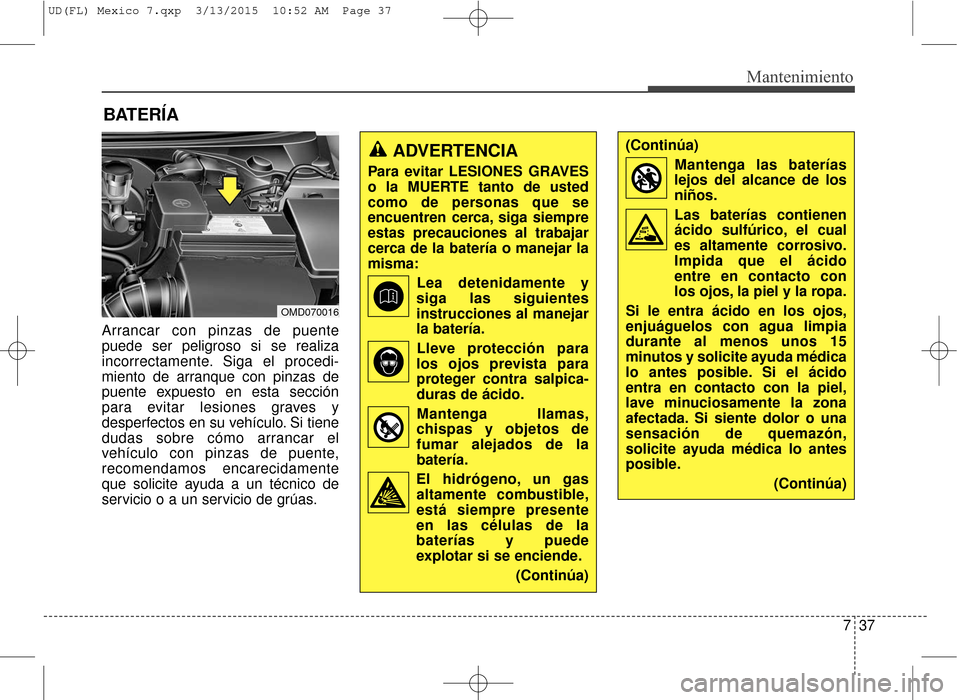

BATERÍA
Arrancar con pinzas de puente
puede ser peligroso si se realiza
incorrectamente. Siga el procedi-
miento de arranque con pinzas de
puente expuesto en esta sección
para evitar lesiones graves y
desperfectos en su vehículo. Si tiene
dudas sobre cómo arrancar el
vehículo con pinzas de puente,
recomendamos encarecidamente
que solicite ayuda a un técnico de
servicio o a un servicio de grúas.
ADVERTENCIA
Para evitar LESIONES GRAVES
o la MUERTE tanto de usted
como de personas que se
encuentren cerca, siga siempre
estas precauciones al trabajar
cerca de la batería o manejar la
misma:Lea detenidamente y
siga las siguientes
instrucciones al manejar
la batería.
Lleve protección para
los ojos prevista para
proteger contra salpica-
duras de ácido.
Mantenga llamas,
chispas y objetos de
fumar alejados de la
batería.
El hidrógeno, un gas altamente combustible,
está siempre presente
en las células de la
baterías y puede
explotar si se enciende.
(Continúa)
OMD070016
(Continúa)Mantenga las baterías
lejos del alcance de los
niños.
Las baterías contienen
ácido sulfúrico, el cual
es altamente corrosivo.
Impida que el ácido
entre en contacto con
los ojos, la piel y la ropa.
Si le entra ácido en los ojos,
enjuáguelos con agua limpia
durante al menos unos 15
minutos y solicite ayuda médica
lo antes posible. Si el ácido
entra en contacto con la piel,
lave minuciosamente la zona
afectada. Si siente dolor o una
sensación de quemazón,
solicite ayuda médica lo antes
posible. (Continúa)
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 37

Mantenimiento
38
7
Para un mejor mantenimiento
de la batería
Mantenga la batería bien montada.
Mantega la parte superior de la
batería limpia y seca.
Mantenga los terminales y las conexiones limpias, apretadas y
cubiertas con vaselina o con grasa
para los terminales.
Enjuague cualquier pérdida de ácido de la batería con una
solución de bicarbonato sódico y
agua.
(Continúa)
Al elevar una batería dentrode una caja de plástico, una
presión excesiva en la caja
puede provocar fugas de
ácido de la batería. Elévela
con un soporte de batería o
con las manos en las
esquinas opuestas.
No intente arrancar el vehículo con pinzas de
puente si la batería está
helada.
NUNCA intente recargar la batería cuando los cables de
la batería del vehículo estén
conectados a la misma.
El sistema de encendido eléctrico funciona con alta
tensión. No toque dichos
componentes con el motor en
marcha o cuando el
interruptor de encendido esté
en ON.PRECAUCIÓN
Si no va a utilizar el vehículo durante un largo periodo detiempo en una zona con bajastemperaturas, desconecte labatería y mantenga el cocheen un lugar interior.
Cargue completamente la batería para evitar que labatería se dañe en una zonade bajas temperaturas.
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 38
