Mantenimiento

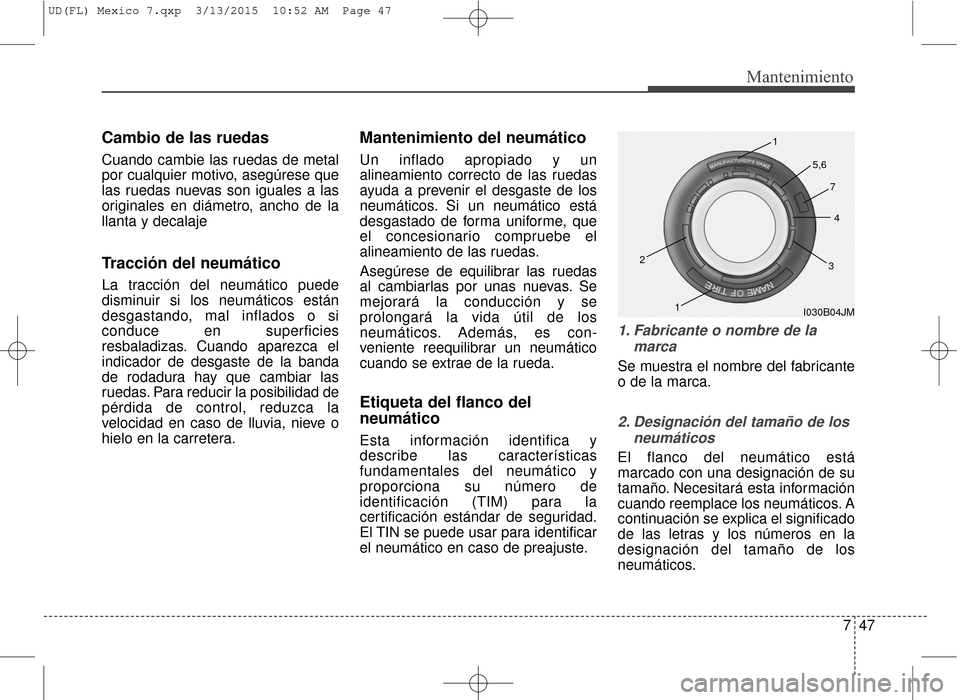

Cambio de las ruedas
Cuando cambie las ruedas de metal
por cualquier motivo, asegúrese que
las ruedas nuevas son iguales a las
originales en diámetro, ancho de la
llanta y decalaje
Tracción del neumático
La tracción del neumático puede
disminuir si los neumáticos están
desgastando, mal inflados o si
conduce en superficies
resbaladizas. Cuando aparezca el
indicador de desgaste de la banda
de rodadura hay que cambiar las
ruedas. Para reducir la posibilidad de
pérdida de control, reduzca la
velocidad en caso de lluvia, nieve o
hielo en la carretera.
Mantenimiento del neumático
Un inflado apropiado y un
alineamiento correcto de las ruedas
ayuda a prevenir el desgaste de los
neumáticos. Si un neumático está
desgastado de forma uniforme, que
el concesionario compruebe el
alineamiento de las ruedas.
Asegúrese de equilibrar las ruedas
al cambiarlas por unas nuevas. Se
mejorará la conducción y se
prolongará la vida útil de los
neumáticos. Además, es con-
veniente reequilibrar un neumático
cuando se extrae de la rueda.
Etiqueta del flanco del
neumático
Esta información identifica y
describe las características
fundamentales del neumático y
proporciona su número de
identificación (TIM) para la
certificación estándar de seguridad.
El TIN se puede usar para identificar
el neumático en caso de preajuste.
1. Fabricante o nombre de lamarca
Se muestra el nombre del fabricante
o de la marca.
2. Designación del tamaño de losneumáticos
El flanco del neumático está
marcado con una designación de su
tamaño. Necesitará esta información
cuando reemplace los neumáticos. A
continuación se explica el significado
de las letras y los números en la
designación del tamaño de los
neumáticos.
I030B04JM
1
1
2
34
5,6
7
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 47

Mantenimiento
48
7

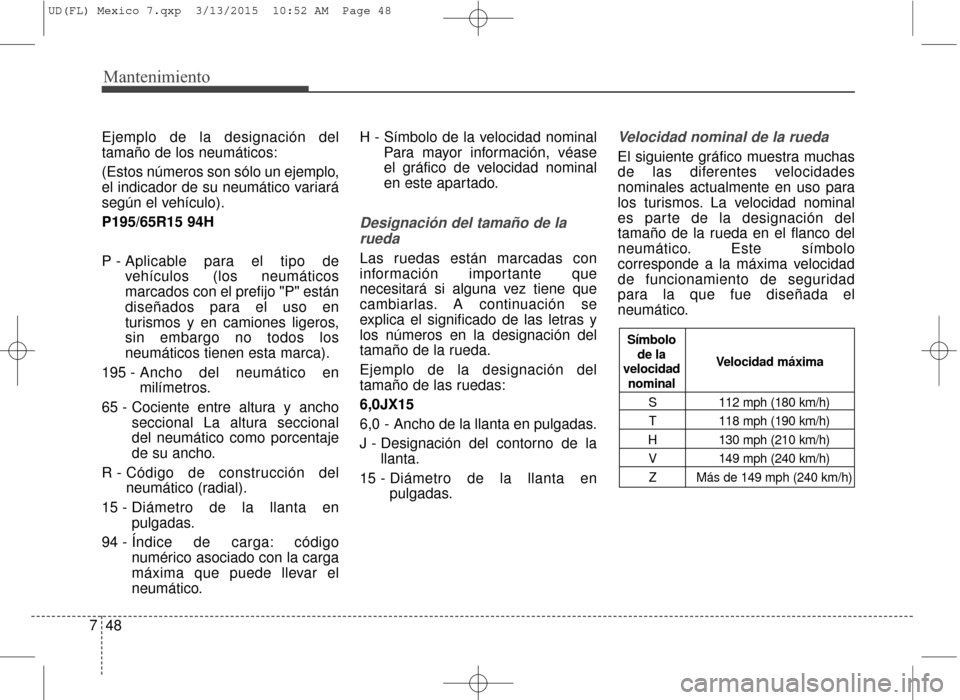

Ejemplo de la designación del
tamaño de los neumáticos:
(Estos números son sólo un ejemplo,
el indicador de su neumático variará
según el vehículo).
P195/65R15 94H
P - Aplicable para el tipo de
vehículos (los neumáticos
marcados con el prefijo "P" están
diseñados para el uso en
turismos y en camiones ligeros,
sin embargo no todos los
neumáticos tienen esta marca).
195 - Ancho del neumático en
milímetros.
65 - Cociente entre altura y ancho seccional La altura seccional
del neumático como porcentaje
de su ancho.
R - Código de construcción del neumático (radial).
15 - Diámetro de la llanta en pulgadas.
94 - Índice de carga: código numérico asociado con la carga
máxima que puede llevar el
neumático. H - Símbolo de la velocidad nominal
Para mayor información, véase
el gráfico de velocidad nominal
en este apartado.
Designación del tamaño de la
rueda
Las ruedas están marcadas con
información importante que
necesitará si alguna vez tiene que
cambiarlas. A continuación se
explica el significado de las letras y
los números en la designación del
tamaño de la rueda.
Ejemplo de la designación del
tamaño de las ruedas:
6,0JX15
6,0 - Ancho de la llanta en pulgadas.
J - Designación del contorno de la llanta.
15 - Diámetro de la llanta en pulgadas.
Velocidad nominal de la rueda
El siguiente gráfico muestra muchas
de las diferentes velocidades
nominales actualmente en uso para
los turismos. La velocidad nominal
es parte de la designación del
tamaño de la rueda en el flanco del
neumático. Este símbolo
corresponde a la máxima velocidad
de funcionamiento de seguridad
para la que fue diseñada el
neumático.
S 112 mph (180 km/h)
T 118 mph (190 km/h)
H 130 mph (210 km/h) V 149 mph (240 km/h)Z Más de 149 mph (240 km/h)
Velocidad máxima
Símbolo
de la
velocidad nominal
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 48

749
Mantenimiento
3. Comprobación de la vida útildel neumático (TIN: número deidentificación del neumático)
Todos aquellos neumáticos de más
de seis años respecto a la fecha de
fabricación (incluyendo el neumático
de repuesto) deberían cambiarse
por otros nuevos. Puede encontrar la
fecha de fabricación en el flanco del
neumático (seguramente en el
interior de la rueda) que muestra el
código DOT. El código DOT es una
serie de número y letras inglesas en
el neumático. La fecha de fabricación
son los 4 últimos dígitos (caracteres)
del código DOT.
DOT : XXXX XXXX OOOO
La parte delantera del DOT indica el
número de código de la planta, el
tamaño del neumático y el patrón de
la banda de rodadura y las cuatro
últimas cifras indican la semana y el
año de fabricación.
Por ejemplo:
DOT XXXX XXXX 1615 representa
que el neumático se fabricó la 16ª
semana de 2015.
4. Material y composición de la cubierta del neumático
En el neumático hay un número de
capas o cubiertas de goma. Los
fabricantes de neumáticos deben
indicar los materiales del neumático:
acero, nylon, poliéster y otros. La
letra "R" significa construcción de la
cubierta radial; la letra "D",
construcción de la cubierta diagonal
y la letra "B" significa construcción
de cuerdas en diagonal.
5. Presión máxima de infladopermisible
Este número es la mayor cantidad
de presión de aire que se debería
introducir en el neumático. No
exceda la presión máxima de inflado
permitido. Véase la etiqueta
Información de carga y neumático
para ver la presión de inflado
recomendada.
6. Carga nominal máxima
Este número indica en kg y libras la
carga máxima que puede soportar
un neumático. Si cambia los
neumáticos, utilice siempre un
neumático con la misma carga
nominal que el que vino de fábrica.
7. Grado de calidad uniforme delneumático
Los grados de calidad se pueden
encontrar donde se aplica en las
paredes de los neumáticos entre la
banda de rodadura y el ancho de la
sección máxima.
Por ejemplo:
DESGASTE de la banda
de rodadura 200
TRACCIÓN AA
TEMPERATURA A
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 49

Mantenimiento
50
7

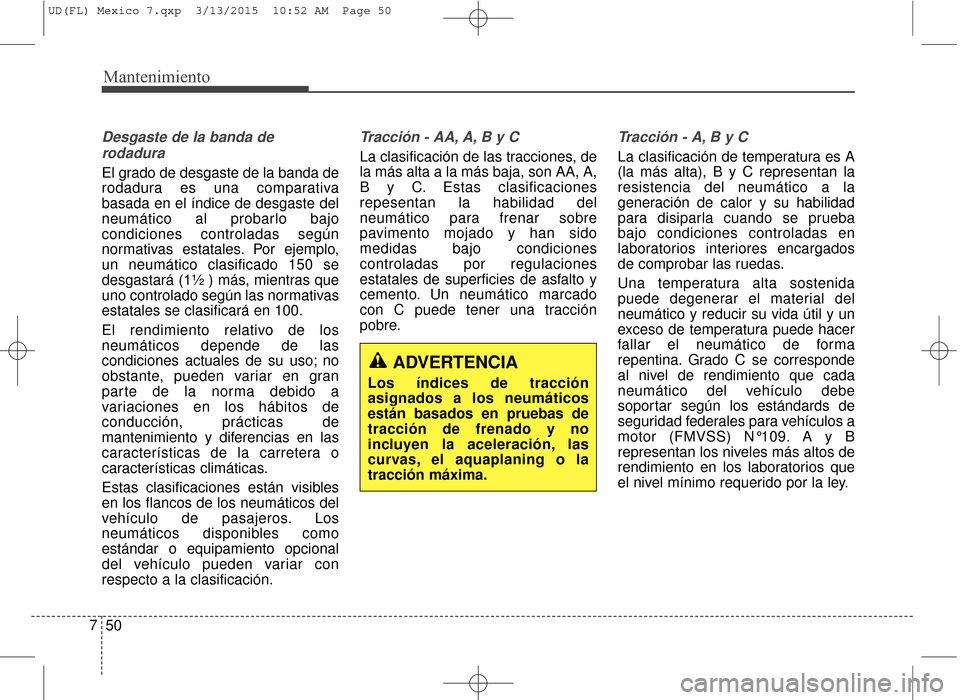

Desgaste de la banda de
rodadura
El grado de desgaste de la banda de
rodadura es una comparativa
basada en el índice de desgaste del
neumático al probarlo bajo
condiciones controladas según
normativas estatales. Por ejemplo,
un neumático clasificado 150 se
desgastará (1½ ) más, mientras que
uno controlado según las normativas
estatales se clasificará en 100.
El rendimiento relativo de los
neumáticos depende de las
condiciones actuales de su uso; no
obstante, pueden variar en gran
parte de la norma debido a
variaciones en los hábitos de
conducción, prácticas de
mantenimiento y diferencias en las
características de la carretera o
características climáticas.
Estas clasificaciones están visibles
en los flancos de los neumáticos del
vehículo de pasajeros. Los
neumáticos disponibles como
estándar o equipamiento opcional
del vehículo pueden variar con
respecto a la clasificación.
Tracción - AA, A, B y C
La clasificación de las tracciones, de
la más alta a la más baja, son AA, A,
B y C. Estas clasificaciones
repesentan la habilidad del
neumático para frenar sobre
pavimento mojado y han sido
medidas bajo condiciones
controladas por regulaciones
estatales de superficies de asfalto y
cemento. Un neumático marcado
con C puede tener una tracción
pobre.
Tracción - A, B y C
La clasificación de temperatura es A
(la más alta), B y C representan la
resistencia del neumático a la
generación de calor y su habilidad
para disiparla cuando se prueba
bajo condiciones controladas en
laboratorios interiores encargados
de comprobar las ruedas.
Una temperatura alta sostenida
puede degenerar el material del
neumático y reducir su vida útil y un
exceso de temperatura puede hacer
fallar el neumático de forma
repentina. Grado C se corresponde
al nivel de rendimiento que cada
neumático del vehículo debe
soportar según los estándards de
seguridad federales para vehículos a
motor (FMVSS) N°109. A y B
representan los niveles más altos de
rendimiento en los laboratorios que
el nivel mínimo requerido por la ley.
ADVERTENCIA
Los índices de tracción
asignados a los neumáticos
están basados en pruebas de
tracción de frenado y no
incluyen la aceleración, las
curvas, el aquaplaning o la
tracción máxima.
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 50

751
Mantenimiento
Neumáticos de cociente de
altura/ancho bajo
Se han montado neumáticos de
cociente altura/ancho seccional bajo
inferior a 50 para darle un aspecto
deportivo.
Dado que los neumáticos de
cociente altura/ancho seccional
están optimizados para el manejo y
el frenado, podrían ser más
incómodos para la conducción y
generar más ruido que los
neumáticos normales.
ADVERTENCIA
No mezcle neumáticos de
cubierta diagonal con
neumáticos radiales bajo
ninguna circunstancia. Ello
podría causar características
de manejo inusuales que
pueden provocar la pérdida de
control del vehículo y provocar
un accidente.
ADVERTENCIA
El índice de temperatura para
este neumático se establece
por un neumático que esté
propiamente inflado y sin
sobrecarga. Una velocidad ex-
cesiva, un inflado insuficiente,
un exceso de inflado o una
carga excesiva, por separado o
combinadas, puede provocar el
calentamiento y el fallo brusco
del neumático.
Ello podría causar la pérdida de
control del vehículo y provocar
un accidente.
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 51

Mantenimiento
52
7
PRECAUCIÓN
No es fácil detectar daños en
los neumáticos a simple vista.Pero si detecta el menor signode posible daño, aunque nopueda ver ningún daño en elneumático a simple vista,haga revisar el neumático ocámbielo, ya que el daño en elneumático podría causarpérdida de aire en el mismo.
Si el neumático se daña al conducir por una calzada enmal estado, fuera de vía, porun bache, una alcantarilla o unbordillo, este no quedacubierto por la garantía.
PRECAUCIÓN
Dado que la pared lateral delneumático de cocientealtura/ancho seccional bajo esmás corta de lo normal, la rueday el neumático de cocientealtura/ancho seccional bajopueden dañarse con mayorfacilidad. Por ello, siga lasinstrucciones abajo indicadas.
- Al conducir por una calzada en mal estado o fuera de vías,conduzca con cuidado paraevitar dañar las ruedas y losneumáticos. Tras laconducción, revise las ruedasy los neumáticos.
- Al pasar por un bache, un badén, una alcantarilla o unbordillo, conduzca despaciopara evitar daños en lasruedas y los neumáticos.
(Continúa)
(Continúa)- Si el neumático sufre un impacto, recomendamos querevise el estado del neumáticoo que se ponga en contactocon un distribuidor HYUNDAIautorizado.
- Para evitar daños en los neumáticos, revise el estado yla presión de los mismos cada3.000 km (2.000 miles).
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 52

753
Mantenimiento
FUSIBLES
El sistema eléctrico de un vehículo
está protegido contra los daños de
sobrecarga eléctrica procedente de
los fusibles.
Este vehículo tiene 2 (o 3) paneles
de fusibles, uno colocado en el
refuerzo del panel lateral del
conductor, los otros en el comparti-
mento del motor cerca de la batería.
Si cualquier luz del vehículo,
accesorio o control no funciona,
compruebe el fusible del circuito
apropiado. Si un fusible se ha
fundido, la pieza en su interior se
derrite o se rompe.
Si el sistema eléctrico no funciona,
compruebe primero el panel de
fusibles del lado del conductor. Antes
de cambiar un fusible fundido,
desconecte el cable negativo de la
batería. Reemplace siempre un
fusible fundido por uno de la misma
potencia.
Si el fusible que acaba de cambiar
se vuelve a fundir, quiere decir que
existe un problema eléctrico. Evite
utilizar el sistema que tiene el
problema y consulte inmediatamente
con un distribuidor HYUNDAI
autorizado.✽ ✽ATENCIÓN
Se utilizan tres tipos de fusibles: De
pala para pequeñas intensidades, de
cartucho y multifusibles para
intensidades mayores.
OLMB073029
Normal
Normal
■
Tipo plano
■ Tipo cartucho
■ Multifusible Fundido
Fundido
Normal Fundido
Normal Fundido
ADVERTENCIA
NUNCA reemplace un fusible
por otro que no tenga la misma
potencia.
Un mayor voltaje del fusible puede provocar daños y crear
riesgo de fuegos.
No monte nunca un cable ni papel de aluminio en vez del
fusible correspondiente, in-
cluso como reparación
temporal. Podría provocar
daños en la extensión del
cable y un posible incendio.
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 53

Mantenimiento
54
7
Reemplazo de los fusibles del
panel de instrumentos
1. Apague el motor.
2. Apague todos los interruptores.
3. Abra la cubierta del panel de
fusibles.
4. Consulte la etiqueta en el interior de la cubierta del panel de fusibles
para localuzar el fusible del que se
duda. 5. Tire del fusible averiado. Utilice la
herramienta de desmontaje que
está en el panel de fusibles del
compartimento del motor.
6. Compruebe los fusibles que ha extraído. Reemplace los fundidos.
Los fusibles de recambio están
colocados en el panel de fusibles
del panel del instrumentos (o en el
panel de fusibles del comparti-
mento del motor).
7. Introduzca el nuevo fusible de la misma potencia y asegúrese que
encaja perfectamente en los clips.
Si queda flojo, consulte con un
distribuidor HYUNDAI autorizado.
PRECAUCIÓN
No utilice un desatornillador ocualquier otro objeto de metalpara extraer los fusibles puespodría crear un cortocircuito odañar el sistema.
OMD070017
OMD070018
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 54
