deve efectuar as seguintes operações para ter
acesso às tampas de protecção das lâmpadas:
F r
e
tire os pernos de fixação A .
F
r
e
tire a tampa de protecção B .
Acesso às lâmpadas Substituição das luzes de
mudança de direcção (1)
F rode o suporte da lâmpada um quarto de
volta para a esquerda e retire-o.
F
r
e
tire a lâmpada e substitua-a.
um
funcionamento intermitente
muito rápido do avisador das luzes
de mudança de direcção (direita ou
esquerda) indica a avaria de uma das
lâmpadas do lado correspondente. Para montar novamente, efectue as
operações pela ordem inversa.
As lâmpadas de cor âmbar, tais como
as luzes de mudança de direcção,
devem ser substituídas por lâmpadas
de características e cor idênticas.
7
informações práticas
Page 186 of 446

184
C4-Aircross_pt_Chap07_info-pratiques_ed01-2014
Substituição das luzes de

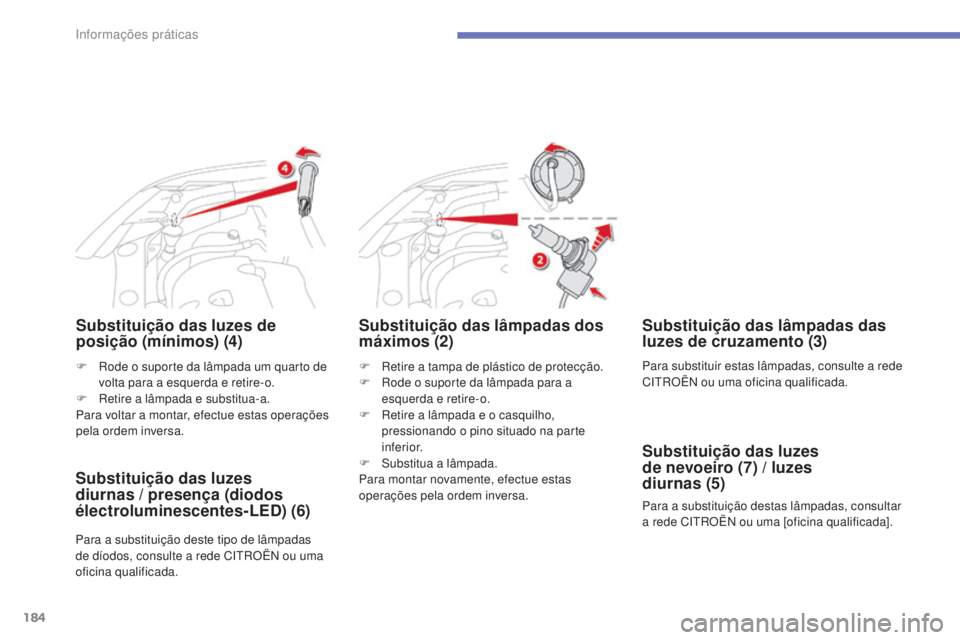

posição (mínimos) (4)
F retire a tampa de plástico de protecção.
F ro de o suporte da lâmpada para a
esquerda e retire-o.
F
r
e
tire a lâmpada e o casquilho,
pressionando o pino situado na parte
inferior.
F
s
u
bstitua a lâmpada.
Para montar novamente, efectue estas
operações pela ordem inversa.
Substituição das lâmpadas dos
máximos (2)
F rode o suporte da lâmpada um quarto de volta para a esquerda e retire-o.
F
r
e
tire a lâmpada e substitua-a.
Para voltar a montar, efectue estas operações
pela ordem inversa.
Substituição das luzes
diurnas / presença (diodos
électroluminescentes-LED) (6)
Para a substituição deste tipo de lâmpadas
de díodos, consulte a rede Ci trO Ën ou uma
oficina qualificada.
Substituição das lâmpadas das
luzes de cruzamento (3)
Para substituir estas lâmpadas, consulte a rede
Ci trO Ën ou uma oficina qualificada.
Para a substituição destas lâmpadas, consultar
a rede C
i
tr
O
Ë
n
ou uma [oficina qualificada].
Substituição das luzes
de nevoeiro (7) / luzes
diurnas (5)
informações práticas
Page 187 of 446
185
C4-Aircross_pt_Chap07_info-pratiques_ed01-2014
F Puxe as luzes laterais de mudança de direcção para trás para desencaixar.
F de sligue o conector da luz lateral de mudança de direcção.
F
s
u
bstitua o bloco da luz lateral de mudança de direcção.
Para montar novamente, efectue as operações pela ordem inversa.
Para obter ajuda, contacte a rede C
i
tr
O
Ë
n
ou uma oficina qualificada.

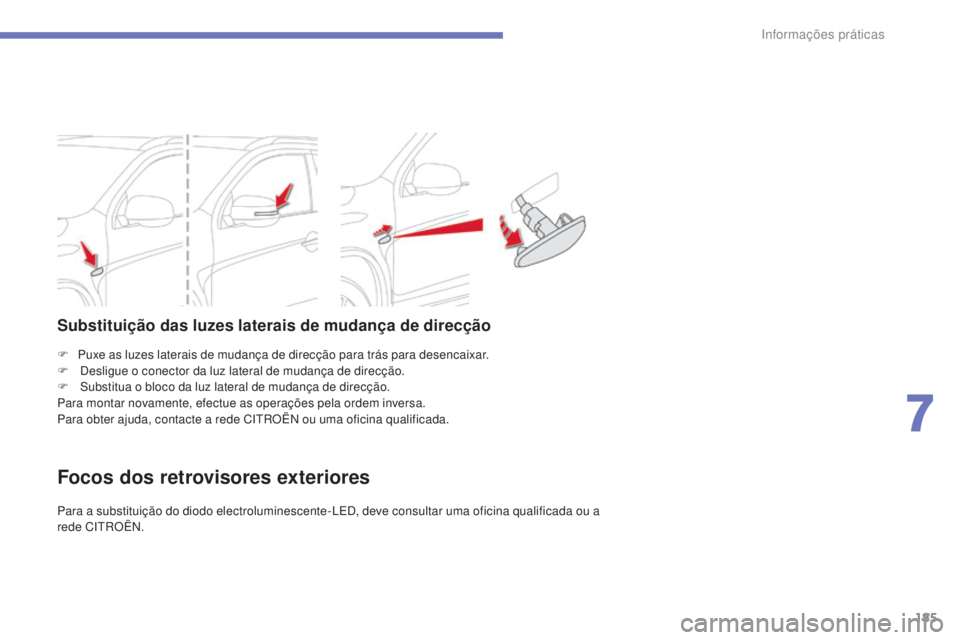

Substituição das luzes laterais de mudança de direcção
Focos dos retrovisores exteriores
Para a substituição do diodo electroluminescente-l ed, d eve consultar uma oficina qualificada ou a
rede C itrO Ën.
7
informações práticas
Page 188 of 446

186
C4-Aircross_pt_Chap07_info-pratiques_ed01-2014
1. Terceira luz de travagem (díodos).
2. Luzes da placa de matrícula (W5W-5W).
3.
L
uz antinevoeiro (W21W-21W).
4.
L
uz de marcha-atrás (W16W-16W).
5.
L
uzes de mudança de direcção
( W Y21W-21W ).
6.
L
uzes de posição / de travagem (W21-5W).

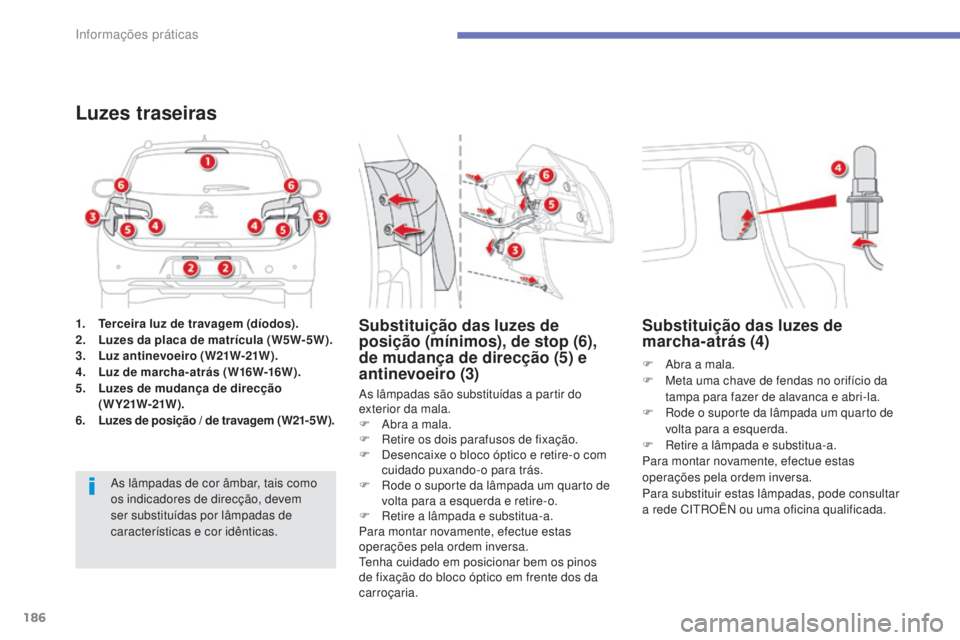

Luzes traseiras
As lâmpadas de cor âmbar, tais como
os indicadores de direcção, devem
ser substituídas por lâmpadas de
características e cor idênticas. As lâmpadas são substituídas a partir do
exterior da mala.
F
A
bra a mala.
F r
e
tire os dois parafusos de fixação.
F d
e
sencaixe o bloco óptico e retire-o com
cuidado puxando-o para trás.
F ro de o suporte da lâmpada um quarto de
volta para a esquerda e retire-o.
F
r
e
tire a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.
te
nha cuidado em posicionar bem os pinos
de fixação do bloco óptico em frente dos da
carroçaria.
Substituição das luzes de
posição (mínimos), de stop (6),
de mudança de direcção (5) e
antinevoeiro (3)
F Abra a mala.
F
M eta uma chave de fendas no orifício da
tampa para fazer de alavanca e abri-la.
F
r
o
de o suporte da lâmpada um quarto de
volta para a esquerda.
F
r
e
tire a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.
Para substituir estas lâmpadas, pode consultar
a rede C
i
tr
O
Ë
n
ou uma oficina qualificada.
Substituição das luzes de
marcha-atrás (4)
informações práticas
Page 189 of 446
187
C4-Aircross_pt_Chap07_info-pratiques_ed01-2014

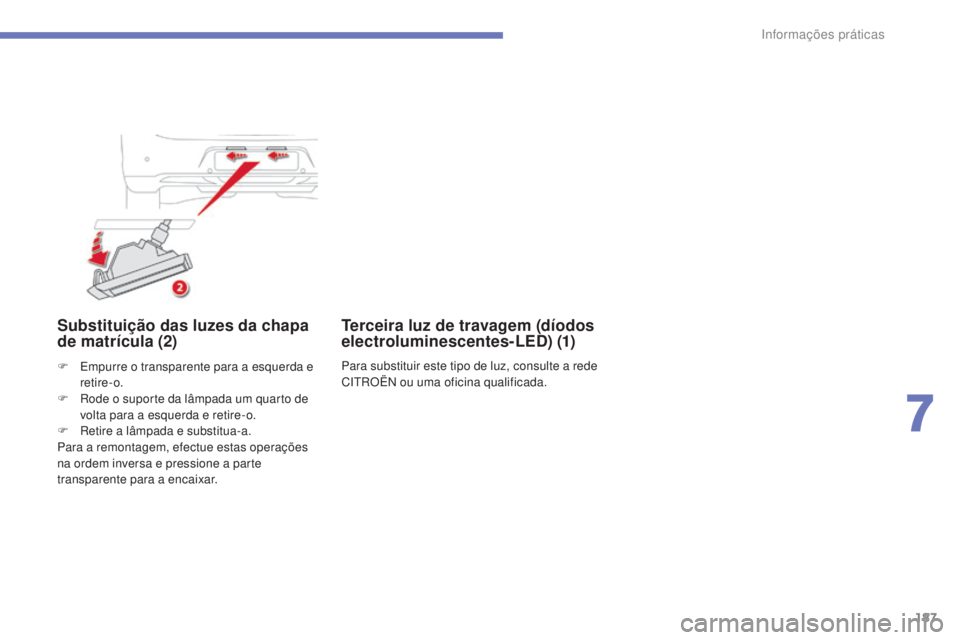

Substituição das luzes da chapa
de matrícula (2)
F empurre o transparente para a esquerda e retire-o.
F
r
o
de o suporte da lâmpada um quarto de
volta para a esquerda e retire-o.
F
r
e
tire a lâmpada e substitua-a.
Para a remontagem, efectue estas operações
na ordem inversa e pressione a parte
transparente para a encaixar.
Terceira luz de travagem (díodos
electroluminescentes-LED) (1)
Para substituir este tipo de luz, consulte a rede
Ci trO Ën ou uma oficina qualificada.
7
informações práticas
Page 190 of 446

188
C4-Aircross_pt_Chap07_info-pratiques_ed01-2014
substituir um fusível
A pinça de extracção e os fusíveis
sobresselentes estão instalados na caixa de
fusíveis do compartimento do motor.
Para aceder:
F
A
brir o capot (consultar " Verificações").
F
d
e
sbloquear a tampa e retirá-la.
F
r
e
tirar a pinça.
F
V
oltar a fechar com cuidado a tampa para
garantir a vedação da caixa de fusíveis.
Acesso às ferramentas
Antes de substituir um fusível, é necessário
conhecer a causa da avaria e solucioná-la.
F
V
erifique se o contactor está na posição
" LOCK " ou se o modo do veículo está em
" OFF ".
F
r
e
tire o fusível avariado observando o
estado do respectivo filamento.
F
u tilize a pinça especial para extrair o
fusível do respectivo compartimento.
F
s
u
bstitua sempre o fusível avariado por um
novo com intensidade equivalente.
F
V
erifique a correspondência entre o
número gravado na caixa, a intensidade
gravada na parte de baixo e as tabelas que
se seguem.
Substituir um fusível
Bom Mau
A C
i
tr
O
Ë
n
declina toda a
responsabilidade por custos
associados à reparação do veículo ou
avarias resultantes da instalação de
acessórios auxiliares não fornecidos,
não recomendados pela C
i
tr
O
Ë
n
e n
ão instalados de acordo com as
indicações, em particular quando o
consumo do conjunto de dispositivos
suplementares ligados ultrapasse os
10
miliamperes.
O circuito eléctrico do veículo foi
concebido para funcionar com os
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consultar a rede C
i
tr
O
Ë
n
ou uma
oficina qualificada. A substituição de um fusível não
mencionado nos quadros que seguem
poderia levar a um mau funcionamento
grave no veículo. Consulte a rede
C
i
tr
O
Ë
n
ou uma oficina qualificada.
informações práticas
Page 191 of 446

189
C4-Aircross_pt_Chap07_info-pratiques_ed01-2014
Fusíveis no
painel de bordo
A caixa de fusíveis encontra-se na parte
inferior do painel de bordo (lado esquerdo).
Acesso aos fusíveis
F desbloqueie a tampa e retire-a
completamente puxando-a para si. Fu sí vel N.°
Intensidade Funções
1* 30 A
Ventilador do habitáculo.
2 15
A
lu
zes de travagem, terceira luz de travagem.
3 10
A
lu
zes traseiras de nevoeiro.
4 30 A
lim
pa-vidros dianteiro e lava-vidros.
6 20 A
Fecho centralizado, retrovisores exteriores eléctricos.
7 15
A
Auto-rádio, telemática, caixa us
B
, kit mãos-livres.
8 7, 5
A
Chave com telecomando, calculador do ar condicionado,
quadro de bordo, elevador dos vidros eléctricos, sensores
de chuva e de luminosidade, alarme, barra de comandos,
comandos sob o volante.
9 15
A
il
uminação do habitáculo e do quadro de bordo.
10 15
Alu zes de emergência.
11 15
A
lim
pa-vidros traseiro.
12 7, 5
AQuadro de bordo, ecrã multifunções, ajuda ao estacionamento,
bancos aquecidos, descongelamento do virdo traseiro, tampa
de ocultação eléctrica, regulação automática das luzes.
13 15
A
is
queiro, tomada de acessórios.
15 20
A
ta
mpa de ocultação eléctrica.
16 10
A
re
trovisores exteriores e auto-rádio.
7
informações práticas
Page 192 of 446
190
C4-Aircross_pt_Chap07_info-pratiques_ed01-2014
* Os maxi-fusíveis constituem uma protecção suplementar dos sistemas eléctricos. Qualquer intervenção nos maxi-fusíveis deve ser efectuada pela rede Ci trO Ën ou por
uma oficina qualificada
Fu sí vel N.°
Intensidade Funções
18 7, 5
A
lu
zes de marcha-atrás.
19 15
A
to
mada de acessórios.
20* 30 A
Comandos do elevador dos vidros eléctricos.
21* 30 A
de
scongelamento do vidro traseiro.
22 7, 5
A
des
congelamento dos retrovisores exteriores.
24 25 A
Bancos eléctricos do condutor e passageiro.
25 30 A
Bancos aquecidos.
