2.Girar el volante de tal manera que la línea
de carril cubra la línea auxiliar para giros
correspondiente.
Ajustes de la visualización
Brillo Con la cámara para marcha atrás activada:
1. Seleccionar el símbolo.2.Girar el controlador hasta que se haya al‐
canzado el ajuste deseado y pulsar el con‐
trolador.
Contraste
Con la cámara para marcha atrás activada:
1. Seleccionar el símbolo.2.Girar el controlador hasta que se haya al‐
canzado el ajuste deseado y pulsar el con‐
trolador.
Límites del sistema
Detección de objetos Los objetos muy bajos y los sobresalientes,
p. ej., salientes de pared, no los puede detectar
el sistema.
Las funciones de asistencia tienen en cuenta
también los datos del PDC.
Tener en cuenta las instrucciones del capítulo
PDC.
Los objetos mostrados en el display de control
están más cerca de lo que parece en determi‐
nadas circunstancias. No juzgar la distancia a
los objetos en la pantalla.
Top View
Configuración conceptual
Top View asiste durante la maniobra de apar‐
camiento. Para ello, en el display de control se
muestra la zona situada alrededor del vehículo.
Generalidades
Para el registro de imágenes, se emplean dos
cámaras integradas en los espejos exteriores,
la cámara para marcha atrás y una cámara de‐
lantera en el vehículo.
El alcance lateral, delantero y trasero es de
máximo aprox. 2 m.
Los obstáculos en este alcance se muestran
así pronto en el display de control.
Indicación AVISO
El sistema no exime al conductor de su
responsabilidad personal de evaluar la situa‐
ción del tráfico correctamente. Existe peligro
de accidentes. Adaptar la conducción a la si‐
tuación del tráfico. Además, controlar visual‐
mente las condiciones del tráfico y el entorno
del vehículo e intervenir activamente en las si‐
tuaciones correspondientes.◀
Sumario
Tecla del vehículo
Tecla de asistencia para el aparcamiento
Seite 185Confort de marchaManejo185
Online Edition for Part no. 01 40 2 969 782 - II/16

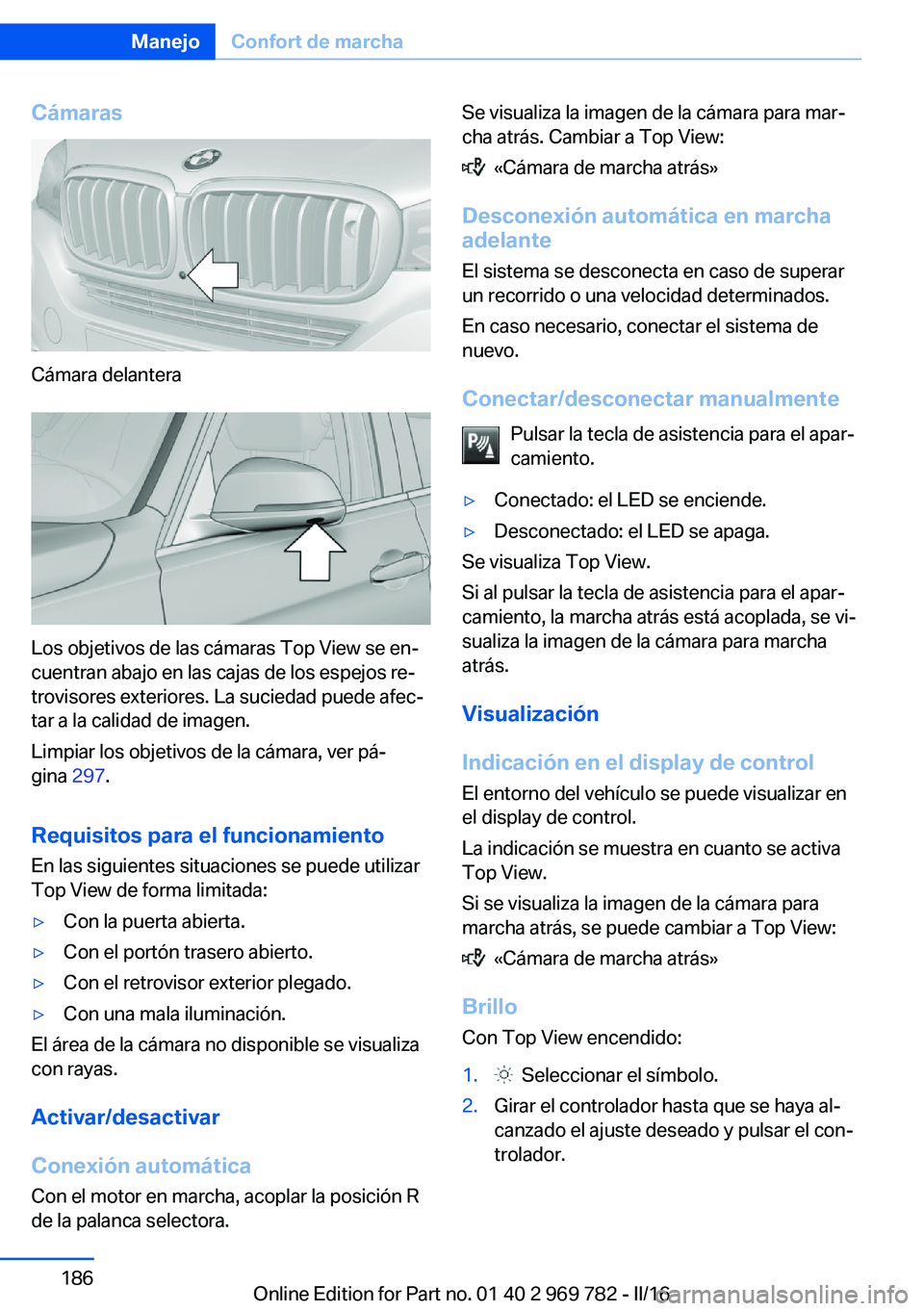

Cámaras
Cámara delantera
Los objetivos de las cámaras Top View se en‐
cuentran abajo en las cajas de los espejos re‐
trovisores exteriores. La suciedad puede afec‐
tar a la calidad de imagen.
Limpiar los objetivos de la cámara, ver pá‐
gina 297.
Requisitos para el funcionamiento
En las siguientes situaciones se puede utilizar
Top View de forma limitada:
▷Con la puerta abierta.▷Con el portón trasero abierto.▷Con el retrovisor exterior plegado.▷Con una mala iluminación.
El área de la cámara no disponible se visualiza
con rayas.
Activar/desactivar
Conexión automática Con el motor en marcha, acoplar la posición R
de la palanca selectora.
Se visualiza la imagen de la cámara para mar‐
cha atrás. Cambiar a Top View:
«Cámara de marcha atrás»
Desconexión automática en marcha
adelante
El sistema se desconecta en caso de superar
un recorrido o una velocidad determinados.
En caso necesario, conectar el sistema de
nuevo.
Conectar/desconectar manualmente Pulsar la tecla de asistencia para el apar‐
camiento.
▷Conectado: el LED se enciende.▷Desconectado: el LED se apaga.
Se visualiza Top View.
Si al pulsar la tecla de asistencia para el apar‐
camiento, la marcha atrás está acoplada, se vi‐
sualiza la imagen de la cámara para marcha
atrás.
Visualización
Indicación en el display de control
El entorno del vehículo se puede visualizar en
el display de control.
La indicación se muestra en cuanto se activa
Top View.
Si se visualiza la imagen de la cámara para
marcha atrás, se puede cambiar a Top View:
«Cámara de marcha atrás»
Brillo
Con Top View encendido:
1. Seleccionar el símbolo.2.Girar el controlador hasta que se haya al‐
canzado el ajuste deseado y pulsar el con‐
trolador.Seite 186ManejoConfort de marcha186
Online Edition for Part no. 01 40 2 969 782 - II/16

ContrasteCon Top View encendido:1. Seleccionar el símbolo.2.Girar el controlador hasta que se haya al‐
canzado el ajuste deseado y pulsar el con‐
trolador.
Activar la línea de círculo de viraje y de carril
▷La línea roja estática de círculo de viraje
muestra el espacio lateral necesario al girar
el volante por completo.▷La línea verde variable de carril ayuda a es‐
timar el espacio lateral real necesario.
La línea de carril depende de la marcha
acoplada y del ángulo de la dirección ac‐
tual. La línea de carril se adapta constante‐
mente con el movimiento del volante.
«Líneas de aparcamiento»
Se visualizan líneas de carril y de círculo de vi‐
raje.
Límites del sistema
En caso de cámara defectuosa, se muestra un
aviso de Check-Control.
Side ViewConfiguración conceptual
El sistema Side View permite en las salidas y
los cruces con poca visibilidad ver anticipada‐
mente el tráfico transversal. Los usuarios de la
carretera, ocultos por obstáculos laterales, son
detectados muy tarde por el conductor. Para
mejorar la visión, una cámara registra desde la
parte delantera y trasera del vehículo el espa‐
cio lateral.
En el margen superior de la pantalla se mues‐
tra qué cámara está activa.
Notas Se visualizan las imágenes de las cámaras, en
función de la marcha acoplada, en el display de
control.
AVISO
El sistema no exime al conductor de su
responsabilidad personal de evaluar la situa‐
ción del tráfico correctamente. Existe peligro
de accidentes. Adaptar la conducción a la si‐
tuación del tráfico. Además, controlar visual‐
mente las condiciones del tráfico y el entorno
del vehículo e intervenir activamente en las si‐
tuaciones correspondientes.◀
Sumario
Tecla del vehículo
Side View
Seite 187Confort de marchaManejo187
Online Edition for Part no. 01 40 2 969 782 - II/16

Cámaras
Cámara delantera
Cámara trasera
Se emplean dos cámaras para registrar imáge‐
nes.
La suciedad puede afectar a la calidad de ima‐
gen.
Limpiar los objetivos de la cámara, ver pá‐
gina 297.
Activar/desactivar
Conectar/desconectar manualmente Pulsar la tecla.
En función de la posición de la caja de cambios
se muestra la imagen de la cámara delantera o
trasera.
Desconexión automática
Al cambiar a otra función o marcha.
Side View delantero: en caso de superar una
velocidad determinada.
Visualización
Generalidades
El espacio delantero o trasero del vehículo se
muestra en el display de control.
BrilloCon la Side View conectada:1. Seleccionar el símbolo.2.Girar el controlador hasta que se haya al‐
canzado el ajuste deseado y pulsar el con‐
trolador.
Contraste
Con la Side View conectada:
1. Seleccionar el símbolo.2.Girar el controlador hasta que se haya al‐
canzado el ajuste deseado y pulsar el con‐
trolador.
Advertencia si se cruzan vehículos
Configuración conceptual
Si la cámara delantera o trasera reconoce un
objeto que se acerca por un lateral, se indica
mediante un símbolo en la indicación de Side
View.
Condiciones previas
▷Side View conectado.▷El propio vehículo se desplaza como má‐
ximo con la velocidad de paso.▷Para detectar los objetos que se acercan,
es necesario que haya luz suficiente, p. ej.,
luz diurna.
Visualización
El símbolo amarillo se visualiza si la cá‐
mara detecta un vehículo que se
acerca.
Seite 188ManejoConfort de marcha188
Online Edition for Part no. 01 40 2 969 782 - II/16

El símbolo gris se visualiza si no es po‐
sible detectar el tráfico transversal.
Límites del sistema
En las situaciones siguientes, en caso de trá‐
fico transversal, se puede limitar la adverten‐
cia:▷Con condiciones de luminosidad o visibili‐
dad deficientes.▷Con una cámara sucia o cubierta.
Límites del sistema
Los objetos mostrados en el display de control
están más cerca de lo que parece en determi‐
nadas circunstancias. Por lo tanto, no juzgar la
distancia a los objetos en la pantalla.
El ángulo de visión es de aprox. 180°.
Asistente de aparcamiento
Configuración conceptual
El sistema le ayuda a aparcar lateralmente en
paralelo a la calzada.
El manejo del asistente de aparcamiento se di‐
vide en tres pasos:
▷Encendido y activación.▷La búsqueda de plazas de aparcamiento.▷Aparcar.
En el display de control se muestran el estado
del sistema y las instrucciones necesarias de
manejo.
Unos sensores de ultrasonidos situados a am‐
bos lados del vehículo miden el espacio dispo‐
nible para aparcar.
El asistente de aparcamiento calcula la línea
óptima de aparcamiento y durante la maniobra
de aparcamiento asume el control de la direc‐
ción, la aceleración y el frenado y cambia las
marchas según sea necesario. Mantener pul‐
sada la tecla de asistencia para el aparca‐
miento durante toda la maniobra de aparca‐
miento.
Notas
Uno de los componentes del asistente de
aparcamiento es el control de distancia de
aparcamiento PDC.
Al efectuar el aparcamiento, prestar atención a
los avisos ópticos y acústicos del PDC, el asis‐
tente de aparcamiento y la cámara para mar‐
cha atrás y reaccionar en consecuencia.
Los sonidos fuertes tanto del exterior como del
interior del vehículo podrían enmascarar el
tono de la señal PDC.
AVISO
El sistema no exime al conductor de su
responsabilidad personal de evaluar la situa‐
ción del tráfico correctamente. Debido a los lí‐
mites del sistema, este no puede reaccionar
automáticamente de la forma adecuada en to‐
das las situaciones del tráfico. Existe peligro de
accidentes. Adaptar la conducción a la situa‐
ción del tráfico. Observar las condiciones del
tráfico e intervenir activamente en las situacio‐
nes correspondientes.◀
AVISO
Con el uso del enganche para remolque,
el asistente de aparcamiento puede ocasionar
daños debido a los sensores cubiertos. Existe
peligro de accidente o peligro de daños mate‐
riales. No utilizar el asistente de aparcamiento
con el servicio con remolque o al utilizar el en‐
ganche para remolque, p. ej., soporte para bici‐
cletas.◀Seite 189Confort de marchaManejo189
Online Edition for Part no. 01 40 2 969 782 - II/16

ATENCIÓN
El asistente de aparcamiento puede es‐
quivar los bordillos o dirigir el vehículo de tal
forma que éste se sube a ellos. Existe peligro
de daños materiales. Observar las condiciones
del tráfico e intervenir activamente en las situa‐
ciones correspondientes.◀
Al activar el asistente de aparcamiento arranca
automáticamente un motor que haya sido des‐
conectado por la función de arranque/parada
automática.
Sumario
Tecla del vehículo
Tecla de asistencia para el aparcamiento
Sensores de ultrasonidos
Los sensores de ultrasonidos para medir los
huecos para aparcar se encuentran en los late‐
rales del vehículo.
Para asegurar toda la capacidad de funciona‐
miento:
▷Mantener los sensores limpios y sin hielo.▷Si se usa un equipo de limpieza de alta pre‐
sión, no rociar los sensores insistente‐
mente ni desde una distancia inferior a
30 cm.▷No pegar sensores.
Condiciones previas
Para medir el espacio disponible para
aparcar
▷Circular en línea recta hacia delante a una
velocidad de hasta aprox. 35 km/h.▷Distancia máxima respecto a la hilera de
vehículos aparcados: 1,5 m.
Plazas apropiadas de aparcamiento
▷Espacio libre entre dos objetos con una
longitud mínima cada uno de 1,5 m.▷Longitud mínima de los huecos entre dos
objetos: longitud del propio vehículo más
aprox. 1,2 m.▷Anchura mínima: aprox. 1,5 m.
A la maniobra de aparcamiento
▷Puertas y portón trasero cerrados.▷Freno de estacionamiento suelto.▷Cinturón de seguridad del conductor abro‐
chado.
Encendido y activación
Conexión con la tecla Pulsar la tecla de asistencia para el apar‐
camiento.
El LED se enciende.
En el display de control se visualiza el estado
actual de la búsqueda de una plaza de aparca‐
miento.
El asistente de aparcamiento se activa au‐
tomáticamente.
Seite 190ManejoConfort de marcha190
Online Edition for Part no. 01 40 2 969 782 - II/16

Conexión con la marcha atrásInsertar la marcha atrás.
En el display de control se visualiza el estado
actual de la búsqueda de una plaza de aparca‐
miento.
Activar:
«Asistente de aparcamiento»
Indicación en el display de control
Sistema activado/desactivado
Sím‐
boloSignificado Gris: sistema no disponible.
Blanco: sistema disponible pero no
activado. Sistema activado.
Búsqueda de plazas de aparcamiento
y estado del sistema
▷Símbolos de colores, ver flechas, en los la‐
dos de la representación del vehículo. El
asistente de aparcamiento está activado y
la búsqueda de una plaza de aparcamiento
está activa.▷Las plazas de aparcamiento adecuadas se
muestran en el display de control en el ar‐
cén junto al símbolo del vehículo. Con el
asistente de aparcamiento activo, las pla‐
zas de aparcamiento adecuadas se marcan
en color.▷Maniobra de aparcamiento
activa. Se toma el control de
la dirección.▷La búsqueda de plazas de aparcamiento
está siempre activa si se avanza lenta‐
mente en línea recta, incluso con el sis‐
tema desactivado. Con el sistema desacti‐
vado, las indicaciones del display de
control se representan en color gris.
Aparcar con la ayuda del asistente de
aparcamiento
1. Pulsar la tecla de asistencia para el
aparcamiento o acoplar la marcha atrás
para encender el asistente de aparca‐
miento, ver página 190. Dado el caso, acti‐
var el asistente de aparcamiento.
El asistente de aparcamiento está acti‐
vado.
2.Pasar por delante de la hilera de vehículos
aparcados a una velocidad de hasta aprox.
35 km/h y a una distancia de máximo
1,5 m.
El estado de la búsqueda de plazas de
aparcamiento y los espacios de aparca‐
miento posibles se muestran en el display
de control, ver página 191.3.Seguir las indicaciones del display de con‐
trol.
Mantener pulsada la tecla de asistencia
para el aparcamiento durante toda la ma‐
niobra de aparcamiento. Al final de la ma‐
niobra de aparcamiento, se acopla la posi‐
ción P de la palanca selectora.
El final de la maniobra de aparcamiento se
visualiza en el display de control.4.En caso necesario, ajustar la posición de
aparcamiento.Seite 191Confort de marchaManejo191
Online Edition for Part no. 01 40 2 969 782 - II/16

Interrupción manual
El asistente de aparcamiento se puede inte‐
rrumpir en cualquier momento:▷ «Asistente de aparcamiento» Seleccio‐
nar el símbolo en el display de control.▷Pulsar la tecla de asistencia para el
aparcamiento.
Interrupción automática
El sistema se interrumpe automáticamente en
las siguientes situaciones:
▷Si se sujeta el volante o lo hace girar uno
mismo.▷Si la calzada está nevada o resbaladiza.▷Dado el caso, al pasar obstáculos eleva‐
dos, p. ej., bordillos.▷Con obstáculos que aparecen repentina‐
mente.▷Si el control de distancia de aparcamiento
PDC muestra unas distancias demasiado
pequeñas.▷Si se supera un número máximo de manio‐
bras de aparcamiento o de duración de
aparcamiento.▷Al cambiar a otras funciones en el display
de control.▷Al soltar la tecla de asistencia para el apar‐
camiento.▷Si el portón trasero se abre.▷Si las puertas se abren.▷Al fijar el freno de estacionamiento.▷Al acelerar.▷Al frenar.▷Al abrochar el cinturón de seguridad del
conductor.
Se visualiza un aviso de Check-Control.
Continuar La maniobra de aparcamiento interrumpida se
puede continuar si es necesario.
Para ello, activar de nuevo el asistente de apar‐
camiento, ver página 190, y seguir las instruc‐
ciones del display de control.
Desactivar El sistema se puede desactivar del siguientemodo:▷Pulsar la tecla de asistencia para el
aparcamiento.
Límites del sistema
Indicación AVISO
Debido a los límites del sistema, es posi‐
ble que el sistema reaccione incorrectamente
o que no reaccione. Existe peligro de acci‐
dente o peligro de daños materiales. Observar
las indicaciones sobre los límites del sistema y,
dado el caso, intervenir activamente.◀
Sin asistencia al aparcamiento El asistente de aparcamiento no asiste en las
situaciones siguientes:
▷En curvas pronunciadas.▷Al llevar un remolque.
Limitaciones de funcionamiento
La función puede estar limitada, p. ej., en las
siguientes situaciones:
▷Si el firme no es regular, p. ej., en calles sin
asfaltar.▷En suelo deslizante.▷En pendientes ascendentes o descenden‐
tes pronunciadas.▷En caso de acumulación de hojas o nieve
en la plaza de aparcamiento.▷En cunetas o precipicios, p. ej., un borde
de un puerto.Seite 192ManejoConfort de marcha192
Online Edition for Part no. 01 40 2 969 782 - II/16
