2015 YAMAHA WR 250F Manuale duso (in Italian)

MOTORE
3-25
h. Se il gioco delle valvole continua a non rien-
trare nelle specifiche, ripetere la regolazione
del gioco delle valvole fino a rientrare nelle
specifiche.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲

MOTORE
3-26

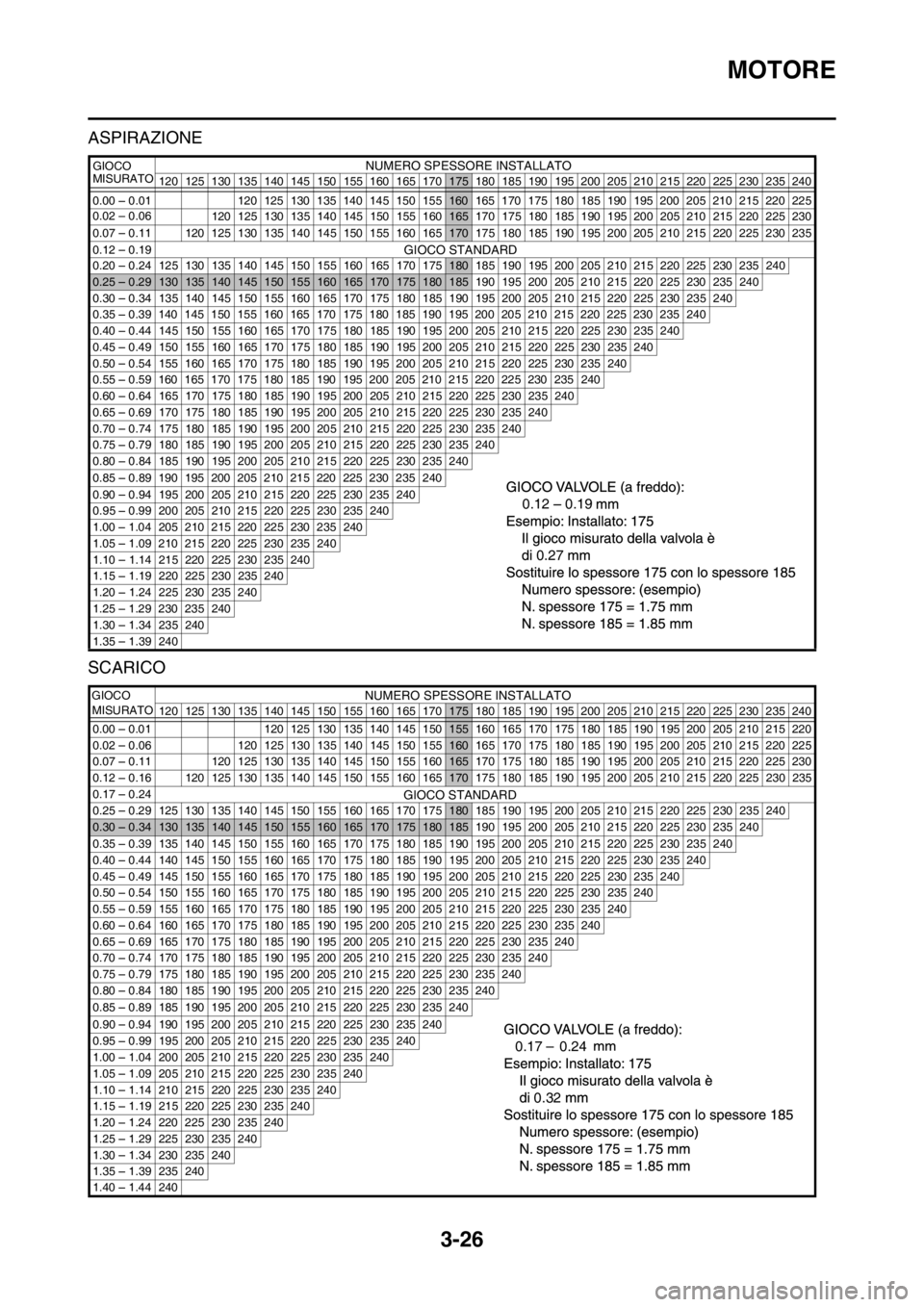

ASPIRAZIONE
SCARICO
120 125 130 135 140 145 150 155 160 165 170175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.02
0.06 0.00 0.01
120 125 130 135 140 145 150 155160165 170 175 180 185 190 195 200 205 210 215 220 225 230 120 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225
0.07
0.11120 125 130 135 140 145 150 155 160 165170 175 180 185 190 195 200 205 210 215 220 225 230 235
0.20
0.24125130135140145150155160165170175180 185 190 195 200 205 210 215 220 225 230 235240
0.25 0.29130135140145150155160165170175180185 190 195 200 205 210 215 220 225 230 235240
0.30 0.34 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.35 0.39 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.40 0.44 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.45 0.49 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.50 0.54 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.55 0.59 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.60 0.64 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.65 0.69 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.70 0.74 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.75 0.79 180 185 190 195 200 205 210 215 220 225 230 235240
0.80 0.84 185 190 195 200 205 210 215 220 225 230 235240
0.85 0.89 190 195 200 205 210 215 220 225 230 235240
0.90 0.94 195 200 205 210 215 220 225 230 235240
0.95 0.99 200 205 210 215 220 225 230 235240
1.00 1.04 205 210 215 220 225 230 235240
1.05 1.09 210 215 220 225 230 235240
1.10 1.14 215 220 225 230 235240
1.15 1.19 220 225 230 235240
1.20 1.24 225 230 235240
1.25 1.29 230 235240
1.30 1.34 235240
1.35 1.39 240
MISURATOGIOCONUMERO SPESSORE INSTALLATO
GIOCO STANDARD
0.27
0.19
0.12
0.12 0.19
120 125 130 135 140 145 150 155 160 165 170175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.00
0.01 120 125 130 135 140 145150155 160 165 170 175 180 185 190 195 200 205 210 215 220
0.02
0.06120 125 130 135 140 145 150 155160 165 170 175 180 185 190 195 200 205 210 215 220 225
0.07
0.11120 125 130 135 140 145 150 155 160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0.12 0.16120125130135140145150155160165170 175 180 185 190 195 200 205 210 215 220 225230235
0.17
0.24
0.25 0.29 125 130 135 140 145 150 155 160 165 170 175180 185 190 195 200 205 210 215 220 225230235240
0.30 0.34130135140145150155160165170175180185 190 195 200 205 210 215 220 225230235240
0.35 0.39 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.40 0.44 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.45 0.49 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.50 0.54 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.55 0.59 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.60 0.64 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.65 0.69 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.70 0.74 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.75 0.79 175 180 185 190 195 200 205 210 215 220 225230235240
0.80 0.84 180 185 190 195 200 205 210 215 220 225230235240
0.85 0.89 185 190 195 200 205 210 215 220 225230235240
0.90 0.94 190 195 200 205 210 215 220 225230235240
0.95 0.99 195 200 205 210 215 220 225230235240
1.00 1.04 200 205 210 215 220 225230235240
1.05 1.09 205 210 215 220 225230235240
1.10 1.14 210 215 220 225230235240
1.15 1.19 215 220 225230235240
1.20 1.24 220 225230235240
1.25 1.29 225230235240
1.30 1.34 230235240
1.35 1.39 235240
1.40 1.44 240
NUMERO SPESSORE INSTALLATOGIOCO
MISURATO
GIOCO STANDARD
0.32
0.24 0.17

MOTORE
3-27
HAS2GB3102PULIZIA FRANGIFIAMMA
Fare riferimento a “PULIZIA FRANGIFIAMMA”
a pagina 6-8.

TELAIO
3-28
HAS2GB3103
TELAIO
HAS2GB3104SPURGO DELL’IMPIANTO FRENIEWA
AVVERTENZA
Spurgare l'impianto freni nei seguenti casi:
• Il circuito è stato smontato.
• Un tubo del freno viene allentato, scollega-
to o sostituito.
• Il livello liquido dei freni è molto basso.
• Il funzionamento del freno è difettoso.
1. Togliere:
• Coperchio pompa del freno
• Diaframma serbatoio
• Galleggiante serbatoio (freno anteriore)
• Protezione (freno posteriore)
NOTA
• Attenzione a non versare il liquido dei freni e
a non far traboccare il liquido dal serbatoio.
• Prima di azionare il freno accertarsi che vi sia
liquido a sufficienza. Ignorando tale precauzi-
one si permetterebbe la penetrazione di aria
nel circuito dei freni, prolungando in maniera
considerevole la procedura di spurgo.
• Se lo spurgo risulta difficoltoso, potrebbe es-
sere necessario lasciar depositare il liquido
dei freni per alcune ore. Ripetere la procedura
di spurgo quando le bollicine nel tubo sono
scomparse.
2. Spurgare l'impianto freni.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Rabboccare il serbatoio con il liquido dei fre-
ni consigliato fino al livello corretto.
b. Installare il diaframma serbatoio.
c. Collegare saldamente il tubo di plastica “1”
alla vite spurgo aria “2” e posizionare un
contenitore sotto l’estremità del tubo di plas-
tica.d. Azionare lentamente il freno diverse volte.
e. Tirare completamente la leva del freno o
premere completamente il pedale del freno
e tenerlo in questa posizione.
f. Allentare la vite di spurgo.
NOTA
L’allentamento della vite di spurgo causa il
rilascio della pressione nella pinza del freno e
provoca il contatto fra la leva del freno e la ma-
nopola dell’acceleratore oppure l’estensione
completa del pedale del freno.
g. Serrare la vite di spurgo e rilasciare la leva
del freno o il pedale del freno.
h. Ripetere i punti da (d) a (g) fino alla scom-
parsa delle bolle d’aria dal liquido dei freni
nel flessibile di plastica.
NOTA
Durante la procedura continuare ad aggiunge-
re liquido dei freni al serbatoio.
ECA
ATTENZIONE
• Ripulire tutto il liquido freni su dischi fre-
no, pneumatici, ruote, ecc.
• Il liquido dei freni può danneggiare le su-
perfici verniciate o gli elementi in plastica.
Ripulire sempre immediatamente dal liqui-
do versato.
i. Serrare la vite di spurgo.
j. Versare liquido dei freni nel serbatoio fino al
livello specificato.
Fare riferimento a “CONTROLLO LIVELLO
LIQUIDO FRENI” a pagina 3-34.
EWA
AVVERTENZA
Dopo lo spurgo del circuito idraulico dei fre-
ni, controllare il funzionamento dei freni.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
1 2
A
A. Anteriore
B. Posteriore
Vite di spurgo
6 Nm (0.6 m·kgf, 4.3 ft·lbf)
2
1B
T R..

TELAIO
3-29
HAS2GB3105CONTROLLO DEL TUBO FLESSIBILE DEL
FRENO
1. Controllare:
• Tubo freno “1”
Incrinature/danni/usura  Sostituire.
2. Controllare:
• Fascetta serratubo freno
Collegamento allentato  Serrare il bullone
morsetto.
3. Collocare il veicolo in posizione perpendico-
lare al terreno e azionare varie volte il freno
anteriore e posteriore.
4. Controllare:
• Tubi del freno
Perdite di liquido dei freni  Sostituire il tubo
flessibile dell'impianto dei freni danneggiato.
Fare riferimento a “FRENO ANTERIORE” a
pagina 5-14.
Fare riferimento a “FRENO POSTERIORE”
a pagina 5-24.
HAS2GB3106REGOLAZIONE DEL FRENO ANTERIORE
1. Controllare:
• Posizione leva del freno “a”2. Togliere:
• Rivestimento leva del freno
3. Regolare:
• Posizione leva del freno
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Allentare il controdado “1”.
b. Girare il bullone di regolazione “2” in direzi-
one “a” oppure “b” fino ad ottenere la po-
sizione specificata per la leva del freno.
c. Serrare il controdado.
EWA
AVVERTENZA
Una sensazione di morbidezza o cedevolez-
za nella leva del freno può indicare la pre-
senza d’aria nel circuito dei freni. Prima di
utilizzare il veicolo è necessario rimuovere
l’aria eseguendo lo spurgo del sistema fre-
nante. La presenza di aria nel circuito dei
freno riduce sensibilmente le prestazioni in
frenata.
ECA
ATTENZIONE
Dopo la regolazione della posizione della
A. Anteriore
B. Posteriore
Posizione leva del freno
95 mm (3.74 in)
Punto di regolazione
76–97 mm (2.99–3.82 in)
1
1
Direzione “a”
La posizione della leva del freno aumen-
ta.
Direzione “b”
La posizione della leva del freno di-
minuisce.
Controdado
5 Nm (0.5 m·kgf, 3.6 ft·lbf)
a
b
T R..

TELAIO
3-30
leva del freno, accertarsi che non vi sia in-
collamento dei freni.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
4. Installare:
• Rivestimento leva del freno
HAS2GB3107REGOLAZIONE DEL FRENO POSTERIORE
1. Controllare:
• Posizione pedale del freno “a”
(distanza tra il filo superiore del poggiapiede
conducente ed il filo superiore del pedale del
freno)
Non conforme alle specifiche  Regolare.
2. Regolare:
• Posizione pedale del freno
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Allentare il controdado “1”.
b. Girare il bullone di regolazione “2” nella di-
rezione “a” o “b” fino ad ottenere la posizione
specificata per il pedale del freno.
c. Serrare il controdado.
EWA
AVVERTENZA
Una sensazione di morbidezza o cedevolez-
za nel pedale del freno può indicare la pre-
senza d’aria nel circuito dei freni. Prima
della guida spurgare l'impianto freni. La
presenza di aria nel circuito dei freno riduce
le prestazioni in frenata.
ECA
ATTENZIONE
Dopo la regolazione della posizione del
pedale del freno, accertarsi che non vi sia
incollamento dei freni.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS2GB3108CONTROLLO DELLE PASTIGLIE DEL FRE-
NO ANTERIORE
1. Misurare:
• Spessore delle pastiglie freno “a”
Non conforme alle specifiche  Sostituire in
blocco.
NOTA
Se le pastiglie sono usurate fino alle scanala-
ture dell’indicatore “b”, vuol dire che il limite
spessore pastiglia freno è stato raggiunto.
2. Sostituire:
• Pastiglie freno
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Rimuovere il tappo perno pastiglia “1”. Posizione pedale freno
5 mm (0.20 in)
Direzione “a”
Il pedale del freno si alza.
Direzione “b”
Il pedale del freno si abbassa.
Controdado
6 Nm (0.6 m·kgf, 4.3 ft·lbf)
1 2
a
b
T R..
Spessore rivestimento pastiglia
freno (interno)
4.4 mm (0.17 in)
Limite
1.0 mm (0.04 in)
Spessore rivestimento pastiglia
freno (esterno)
4.4 mm (0.17 in)
Limite
1.0 mm (0.04 in)
a
b
a

TELAIO
3-31
b. Allentare il perno pastiglia “2”.
c. Rimuovere la pinza freno “3” dalla forcella.
d. Rimuovere il perno pastiglia e le pastiglie
freno “4”.
e. Collegare il tubo di plastica “5” alla vite spur-
go aria “6” e posizionare un contenitore sot-
to l’estremità del tubo di plastica.
f. Allentare la vite di spurgo e inserire il pist-
oncino della pinza freno.
EWA
AVVERTENZA
Non riutilizzare il liquido dei freni eliminato
con lo spurgo.g. Serrare la vite di spurgo.
h. Installare le pastiglie freno “7” e il perno pas-
tiglia.
NOTA
• Installare le pastiglie freno con le sporgenze
“a” negli incavi della pinza freno “b”.
• A questo punto, serrare temporaneamente il
perno pastiglia.
i. Installare la pinza freno “8” e serrare il perno
pastiglia “9”.
j. Installare il tappo perno pastiglia “10”.
1
3
2
4
6
5
Vite di spurgo
6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Bullone (pinza freno)
23 Nm (2.3 m·kgf, 17 ft·lbf)
Perno pastiglia
17 Nm (1.7 m·kgf, 12 ft·lbf)
Tappo del perno pastiglia
2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
T R..
7
a b
T R..
8
9
T R..

TELAIO
3-32
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Controllare:
• Livello liquido freni
Fare riferimento a “CONTROLLO LIVELLO
LIQUIDO FRENI” a pagina 3-34.
4. Controllare:
• Funzionamento della leva del freno
Pedale cedevole  Spurgare il sistema fre-
nante.
Fare riferimento a “SPURGO DELL’IMPI-
ANTO FRENI” a pagina 3-28.
HAS2GB3109CONTROLLO DELLE PASTIGLIE DEL FRE-
NO POSTERIORE
1. Misurare:
• Spessore delle pastiglie freno “a”
Non conforme alle specifiche  Sostituire in
blocco.
NOTA
Se le pastiglie sono usurate fino alle scanala-
ture dell’indicatore “b”, vuol dire che il limite
spessore pastiglia freno è stato raggiunto.2. Sostituire:
• Pastiglie freno
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Rimuovere la protezione “1” e il tappo perno
pastiglia “2”.
b. Allentare il perno pastiglia “3”.
c. Rimuovere la ruota posteriore “4” e la pinza
freno “5”.
Fare riferimento a “RUOTA POSTERIORE”
a pagina 5-9.
d. Rimuovere il perno pastiglia “6” e le pastiglie
freno “7”.
e. Collegare il tubo di plastica “8” alla vite spur-
go aria “9” e posizionare un contenitore sot-
to l’estremità del tubo di plastica. Spessore rivestimento pastiglia
freno (interno)
6.4 mm (0.25 in)
Limite
1.0 mm (0.04 in)
Spessore rivestimento pastiglia
freno (esterno)
6.4 mm (0.25 in)
Limite
1.0 mm (0.04 in)
10
ba
a
1 2
34
5
7 6
