2015 YAMAHA WR 250F Manuale duso (in Italian)

FRIZIONE
6-50
4. Piegare la linguetta della rondella di bloc-
caggio “1”.
5. Installare:
• Disco d’attrito 1 “1”
• Disco frizione “2”
• Molla di smorzamento “3”
• Disco d’attrito 2 “4”
NOTA
• Installare alternativamente i dischi condotti e i
dischi conduttori sul mozzo della frizione, iniz-
iando e terminando con un disco conduttore.
• Installare la molla di smorzamento “3” nella
posizione indicata in figura.
• Dal lato del mozzo frizione, installare i dischi
d'attrito in quest’ordine: disco d'attrito 1  2,
disco d'attrito 2 (colore di identificazione: vio-
la)  5, e disco d'attrito 1  2.
• Applicare l’olio motore sui dischi conduttori e
sui dischi condotti.
6. Installare:
• Cuscinetto “1”
• Rondella “2”
• Anello elastico di sicurezza “3”
Sull’asta di spinta 1 “4”.
NOTA
Applicare l’olio motore sul cuscinetto e sulla
rondella.7. Installare:
• Asta di spinta 2 “1”
• Sfera “2”
• Asta di spinta 1 “3”
NOTA
Applicare l’olio motore sull’asta di blocco 1, 2 e
sulla sfera.
8. Installare:
• Piastra di pressione “1”
9. Installare:
• Molla della frizione
• Bullone molla frizione
NOTA
Serrare i bulloni in fasi e usando uno schema
incrociato.
a. Colore di identificazione
1
1
2
4
2
1
3
2
a
New
Bullone molla frizione
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
T R..

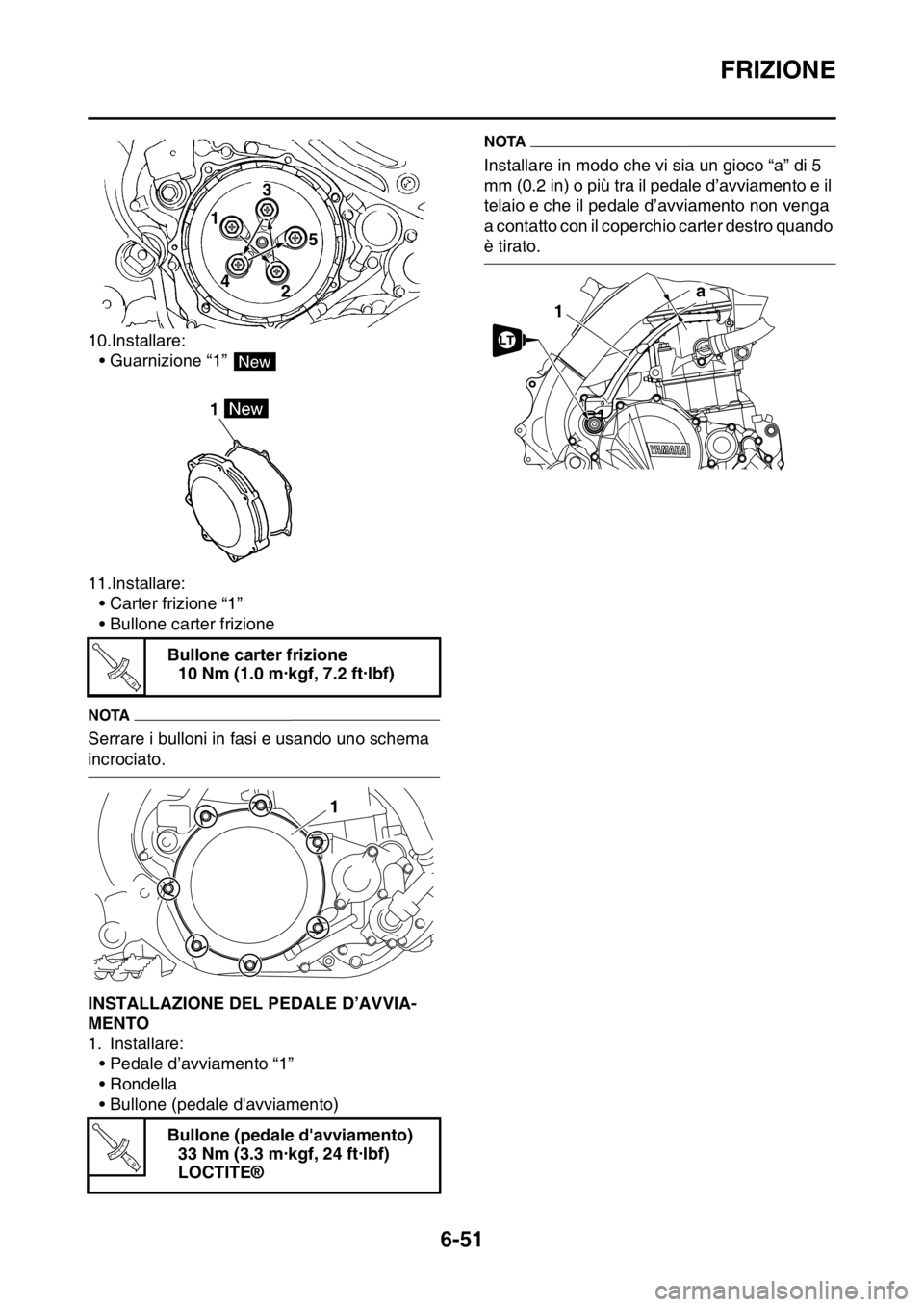

FRIZIONE
6-51
10.Installare:
• Guarnizione “1”
11.Installare:
• Carter frizione “1”
• Bullone carter frizione
NOTA
Serrare i bulloni in fasi e usando uno schema
incrociato.
HAS2GB3282INSTALLAZIONE DEL PEDALE D’AVVIA-
MENTO
1. Installare:
• Pedale d’avviamento “1”
• Rondella
• Bullone (pedale d'avviamento)
NOTA
Installare in modo che vi sia un gioco “a” di 5
mm (0.2 in) o più tra il pedale d’avviamento e il
telaio e che il pedale d’avviamento non venga
a contatto con il coperchio carter destro quando
è tirato.
Bullone carter frizione
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Bullone (pedale d'avviamento)
33 Nm (3.3 m·kgf, 24 ft·lbf)
LOCTITE®
1
2 3
45
New
T R..
1
T R..
1
a

AVVIAMENTO A PEDALE
6-52
HAS2GB3283
AVVIAMENTO A PEDALE
Rimozione dell’avviamento a pedale
Ordine DenominazioneQuan-
titàOsservazioni
Ingranaggio condotto della trasmissione pri-
mariaFare riferimento a “FRIZIONE” a pagina 6-
42.
1 Ingranaggio folle pedale 1
2 Gruppo albero pedale 1
3 Guida molla 1
4 Molla di torsione 1
5 Ruota con cricchetto 1
6 Ingranaggio pedale 1
7 Albero pedale 1
Per l’installazione, invertire la procedura di
rimozione.

AVVIAMENTO A PEDALE
6-53
HAS2GB3284RIMOZIONE DEL GRUPPO ALBERO PED-
ALE
1. Togliere:
• Gruppo albero pedale “1”
NOTA
Sganciare la molla di torsione “2” dal foro “a”
nel carter.
HAS2GB3285CONTROLLO DELL’ALBERO PEDALE E
DELLA RUOTA CON CRICCHETTO
1. Controllare:
• Movimento uniforme della ruota con cric-
chetto “1”
Movimento non uniforme  Sostituire.
• Albero pedale “2”
Usura/danni  Sostituire il gruppo dell’albe-
ro del pedale.
• Molla “3”
Rotta  Sostituire.
HAS2GB3286CONTROLLO DELL’INGRANAGGIO PED-
ALE, DELL’INGRANAGGIO FOLLE PEDALE
E DELLA RUOTA CON CRICCHETTO
1. Controllare:
• Ingranaggio pedale “1”
Usura/danni  Sostituire il gruppo dell’albe-
ro del pedale.
• Ingranaggio folle pedale “2”
• Ruota con cricchetto “3”
• Denti dell’ingranaggio “a”
• Denti del cricchetto “b”
Usura/danni  Sostituire.
HAS2GB3287INSTALLAZIONE DEL GRUPPO ALBERO
PEDALE
1. Installare:
• Ingranaggio pedale “1”
• Rondella “2”
• Anello elastico di sicurezza “3”
• Ruota con cricchetto “4”
• Molla “5”
• Rondella “6”
• Anello elastico di sicurezza “7”
(all’albero avvio a pedale “8”)
NOTA
• Applicare l’olio al disolfuro di molibdeno sulla
circonferenza interna dell’ingranaggio pedale
e sulla ruota con cricchetto.
• Allineare il riferimento punzonato “a” sulla
ruota con cricchetto con il riferimento punzo-
nato “b” sull’albero pedale.
2. Installare:
• Molla di torsione “1”
(all’albero avvio a pedale “2”)
NOTA
Accertarsi che l’elemento di arresto “a” della
molla di torsione sia montato nel foro “b” nell’al-
bero pedale.
31
2
a
b
3
12
New
New

AVVIAMENTO A PEDALE
6-54
3. Installare:
• Guida molla “1”
NOTA
Far scorrere la guida della molla nell’albero
pedale, accertarsi che la scanalatura “a” nella
guida della molla sia inserita nell’elemento di
arresto della molla di torsione.
4. Installare:
• Gruppo albero pedale “1”
NOTA
• Prima dell’installazione, applicare grasso al
bisolfuro di molibdeno alle superfici di contat-
to della guida ruota cricchetto albero avvio a
pedale “2” e al tampone di fermo albero avvio
a pedale “a”.
• Applicare l’olio motore sull’albero pedale.
• Far scorrere il gruppo albero pedale nel carter
e accertarsi che l’elemento di arresto dell’al-
bero pedale “a” sia inserito nella guida ruote
cricchetto dell’albero di avviamento.5. Installare:
• Molla di torsione “1”
NOTA
Ruotare la molla di torsione in senso orario e
agganciarla nel foro corretto “a” nel carter.
HAS2GB3288INSTALLAZIONE DELL’INGRANAGGIO
FOLLE PEDALE
1. Installare:
• Ingranaggio folle pedale “1”
• Rondella “2”
• Anello elastico di sicurezza “3”
NOTA
• Applicare l’olio motore sulla circonferenza in-
terna dell’ingranaggio folle pedale.
• Installare l’ingranaggio folle pedale con il lato
convesso “a” rivolto verso di sé.
1 2a b
New

ALBERO DEL CAMBIO
6-55
HAS2GB3289
ALBERO DEL CAMBIO
Rimozione dell’albero del cambio e della leva di fermo
Ordine DenominazioneQuan-
titàOsservazioni
Ingranaggio condotto della trasmissione pri-
mariaFare riferimento a “FRIZIONE” a pagina 6-
42.
1 Pedale del cambio 1
2 Albero del cambio 1
3 Paraolio 1
4 Collarino 1
5 Molla albero cambio 1
6Rullo 1
7 Guida del cambio 1
8 Gruppo leva del cambio 1
9 Leva del cambio 1
10 Nottolino 2
11 Perno del nottolino 2
12 Molla 2
13 Leva di arresto 1
14 Molla leva d’arresto 1
LS
1 3
10 Nm (1.0 m kgf, 7.2 ft lbf)
13
15 14
10 Nm (1.0 m kgf, 7.2 ft lbf)
30 Nm (3.0 m kgf, 22 ft lbf)
LT
610 11 12
118
1210
4
25
LT
7
LT
E
E12 Nm (1.2 m kgf, 8.7 ft lbf)

ALBERO DEL CAMBIO
6-56
15 Segmento 1
Per l’installazione, invertire la procedura di
rimozione.
Rimozione dell’albero del cambio e della leva di fermo
Ordine DenominazioneQuan-
titàOsservazioni
LS
1 3
10 Nm (1.0 m kgf, 7.2 ft lbf)
13
15 14
10 Nm (1.0 m kgf, 7.2 ft lbf)
30 Nm (3.0 m kgf, 22 ft lbf)
LT
610 11 12
118
1210
4
25
LT
7
LT
E
E12 Nm (1.2 m kgf, 8.7 ft lbf)

ALBERO DEL CAMBIO
6-57
HAS2GB3290RIMOZIONE DEL GRUPPO GUIDA DEL
CAMBIO E LEVA DEL CAMBIO
1. Togliere:
• Bullone (guida del cambio)
• Guida del cambio “1”
• Gruppo leva cambio “2”
NOTA
Assicurarsi che il gruppo leva del cambio venga
rimosso insieme alla guida del cambio.
HAS2GB3291RIMOZIONE DEL SEGMENTO
1. Togliere:
• Bullone (segmento) “1”
• Segmento “2”
NOTA
Ruotare il segmento in senso antiorario finché
non si blocca, quindi allentare il bullone.
ECA
ATTENZIONE
Se il segmento subisce un urto, la leva di
fermo potrebbe essere danneggiata. Pre-
stare attenzione a non urtarlo quando si
rimuove il bullone.
HAS2GB3292CONTROLLO ALBERO DEL CAMBIO
1. Controllare:
• Albero del cambio “1”
Deformazioni/danni/usura  Sostituire.
• Molla albero cambio “2”
Danni/usura  Sostituire.
HAS2GB3293CONTROLLO DEL GRUPPO GUIDA DEL
CAMBIO E LEVA DEL CAMBIO
1. Controllare:
• Guida del cambio “1”
• Leva cambio “2”
• Nottolino “3”
• Perno nottolino “4”
• Molla “5”
Usura/danni  Sostituire.
HAS2GB3294CONTROLLO LEVA DI FERMO
1. Controllare:
• Leva di arresto “1”
Usura/danni  Sostituire.
• Molla di torsione “2”
Rotta  Sostituire.
HAS2GB3295INSTALLAZIONE DELLA LEVA DI ARRES-
TO
1. Installare:
• Molla di torsione “1”
• Collare “2”
• Leva di arresto “3”
1
2
1
2
3
4
5
12
