2015 YAMAHA WR 250F Manuale duso (in Italian)

POMPA DELL’OLIO E INGRANAGGIO DELL’EQUILIBRATORE
6-66
• Installare la rondella conica con la superficie
convessa “b” rivolta verso l’esterno.
• Allineare la parte piatta dell’equilibratore “c”
con la parte piatta “d”.
a
210
b
2 91
b53
a41059
3
E
c
d
6 6
78
8 b

GENERATORE E AVVIAMENTO UNIDIREZIONALE
6-67
HAS2GB3307
GENERATORE E AVVIAMENTO UNIDIREZIONALE
Rimozione del generatore
Ordine Azione/parti da rimuovereQuan-
titàOsservazioni
Scaricare l’olio motore.Fare riferimento a “CAMBIO OLIO MO-
TORE” a pagina 3-20.
Sella e serbatoio carburanteFare riferimento a “TELAIO GENERALE” a
pagina 5-1 e “SERBATOIO DEL CARBU-
RANTE” a pagina 8-1.
Scollegare il cavo del magnete AC.
Cavo frizione
Pedale del cambioFare riferimento a “ALBERO DEL CAMBIO”
a pagina 6-55.
1 Coperchio (gruppo smorzatore) 1
2 Gruppo ammortizzatore 1
3 Tubo sfiato 1
4 Coperchio carter sinistro 1
5 Guarnizione 1
6 Grano di centraggio 2
7 Ingranaggio folle avviamento 1
8 Cuscinetto 1
9 Albero ingranaggio folle avviamento 1
T R..
T R..
6
611
9
8
7
2
3
1
14
4 5
12
10
13
T R..
T R..
T R..LTT R..
T R..
15

GENERATORE E AVVIAMENTO UNIDIREZIONALE
6-68
10 Rotore del generatore 1
11 Linguetta Woodruff 1
12 Giunto starter 1
13 Ingranaggio conduttore del giunto starter 1
14 Sensore di posizione dell’albero motore 1
15 Statore 1
Per l’installazione, invertire la procedura di
rimozione.
Rimozione del generatore
Ordine Azione/parti da rimuovereQuan-
titàOsservazioni
T R..
T R..
6
611
9
8
7
2
3
1
14
4 5
12
10
13
T R..
T R..
T R..LTT R..
T R..
15

GENERATORE E AVVIAMENTO UNIDIREZIONALE
6-69
HAS2GB3308RIMOZIONE DEL GENERATORE
1. Togliere:
• Dado rotore generatore “1”
• Rondella
2. Togliere:
• Rotore del generatore “1”
(con l’estrattore del rotore “2”)
• Linguetta Woodruff
HAS2GB3309CONTROLLO AVVIAMENTO UNIDIREZIO-
NALE
1. Controllare:
• Rulli avviamento unidirezionale
Danni/usura  Sostituire.
2. Controllare:
• Ingranaggio folle avviamento unidirezionale
• Ingranaggio avviamento unidirezionale
Trucioli/schegge/ruvidezza/usura  Sosti-tuire la parte o le parti difettose.
3. Controllare:
• Ingranaggio avviamento unidirezionale
Danni/vaiolature/usura  Sostituire l’in-
granaggio di avviamento unidirezionale.
4. Controllare:
• Gruppo ammortizzatore
Danni/vaiolature/usura  Sostituire il grup-
po smorzatore.
Controllare l’ingranaggio dell’indotto del mo-
torino di avviamento.
5. Controllare:
• Funzionamento del giunto starter
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Installare l’ingranaggio conduttore “1”
sull’avviamento unidirezionale tenendo
bloccato quest’ultimo.
b. Quando si gira in senso orario “A” l’in-
granaggio conduttore di avviamento unidi-
rezionale, l’avviamento unidirezionale e
l’ingranaggio conduttore di avviamento uni-
direzionale devono innestarsi. Qualora non
accadesse, l’avviamento unidirezionale è
difettoso e occorre sostituirlo.
c. Quando si gira in senso antiorario “B” l’in-
granaggio conduttore di avviamento unidi-
rezionale, deve girare liberamente. Qualora
non accadesse, l’avviamento unidirezionale
è difettoso e occorre sostituirlo.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
Estrattore del rotore
90890-04142
Estrattore del rotore
YM-04142
1
1
2
1 A
B

GENERATORE E AVVIAMENTO UNIDIREZIONALE
6-70

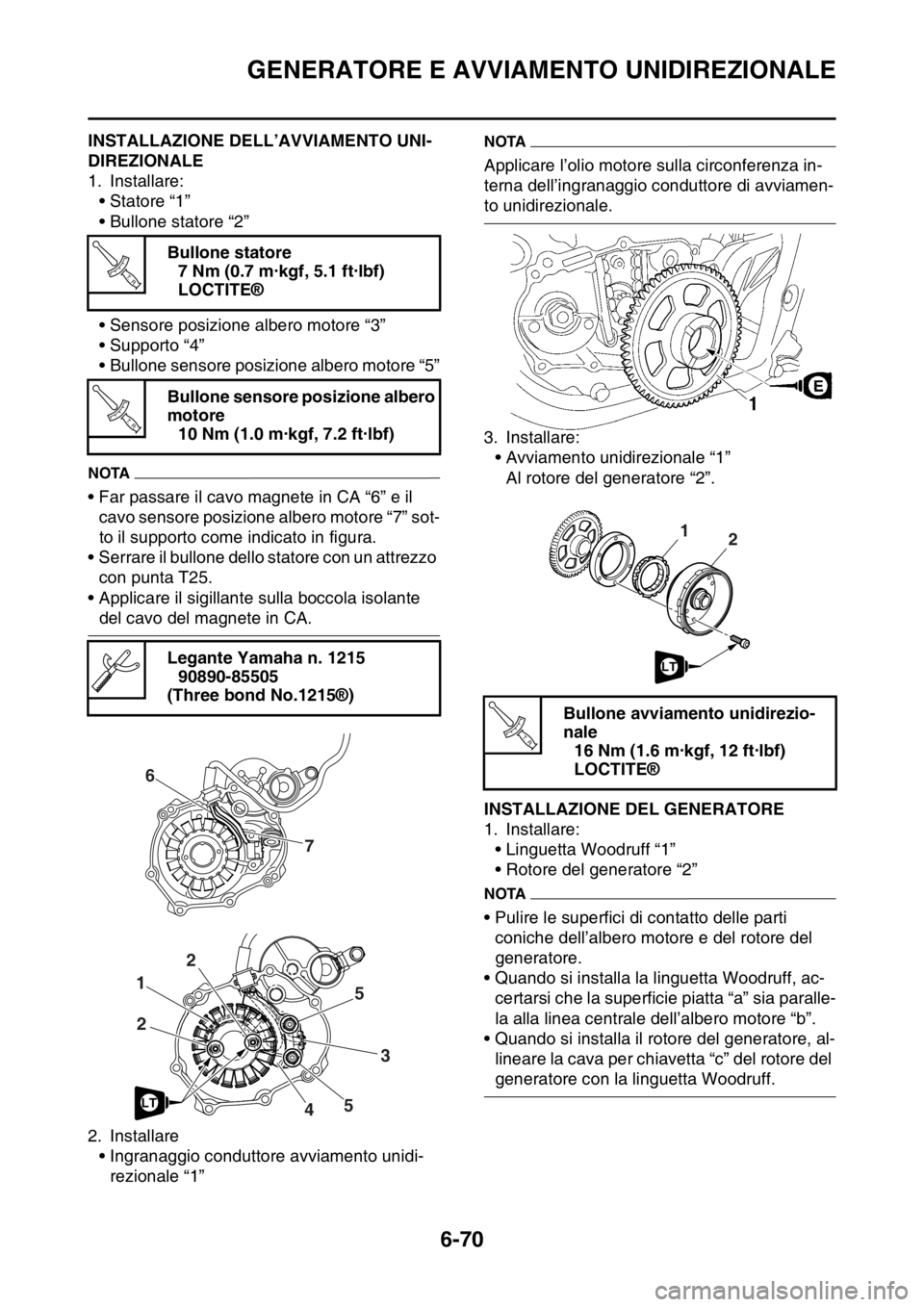

HAS2GB3310INSTALLAZIONE DELL’AVVIAMENTO UNI-
DIREZIONALE
1. Installare:
• Statore “1”
• Bullone statore “2”
• Sensore posizione albero motore “3”
• Supporto “4”
• Bullone sensore posizione albero motore “5”
NOTA
• Far passare il cavo magnete in CA “6” e il
cavo sensore posizione albero motore “7” sot-
to il supporto come indicato in figura.
• Serrare il bullone dello statore con un attrezzo
con punta T25.
• Applicare il sigillante sulla boccola isolante
del cavo del magnete in CA.
2. Installare
• Ingranaggio conduttore avviamento unidi-
rezionale “1”
NOTA
Applicare l’olio motore sulla circonferenza in-
terna dell’ingranaggio conduttore di avviamen-
to unidirezionale.
3. Installare:
• Avviamento unidirezionale “1”
Al rotore del generatore “2”.
HAS2GB3311INSTALLAZIONE DEL GENERATORE
1. Installare:
• Linguetta Woodruff “1”
• Rotore del generatore “2”
NOTA
• Pulire le superfici di contatto delle parti
coniche dell’albero motore e del rotore del
generatore.
• Quando si installa la linguetta Woodruff, ac-
certarsi che la superficie piatta “a” sia paralle-
la alla linea centrale dell’albero motore “b”.
• Quando si installa il rotore del generatore, al-
lineare la cava per chiavetta “c” del rotore del
generatore con la linguetta Woodruff. Bullone statore
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
LOCTITE®
Bullone sensore posizione albero
motore
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Legante Yamaha n. 1215
90890-85505
(Three bond No.1215®)
T R..
T R..
6
7
1
3
22
5
5
4LT
Bullone avviamento unidirezio-
nale
16 Nm (1.6 m·kgf, 12 ft·lbf)
LOCTITE®
21
LT
T R..

GENERATORE E AVVIAMENTO UNIDIREZIONALE
6-71
2. Installare:
• Rondella
• Dado rotore generatore “1”
NOTA
Serrare il dado del rotore del generatore a 65
Nm (6.5 m·kgf, 47 ft·lbf), allentarlo e serrarlo
nuovamente a 65 Nm (6.5 m·kgf, 47 ft·lbf).
3. Installare:
• Albero ingranaggio folle avviamento “1”
• Cuscinetto “2”
• Ingranaggio folle avviamento 2 “3”
NOTA
Applicare l’olio motore sull’albero dell’ingranag-
gio folle avviamento, sul cuscinetto e sulla cir-
conferenza interna dell’ingranaggio folle.
4. Installare:
• Grano di centraggio
• Guarnizione coperchio carter • Coperchio carter sinistro “1”
• Supporto del cavo “2”
• Bullone coperchio carter
• Cavo interruttore marcia in folle “3”
NOTA
• Far passare il cavo magnete in CA “4” sotto il
coperchio carter sinistro “a” come mostrato in
figura.
• Serrare i bulloni in sequenza in modo incroci-
ato.
5. Installare:
• Rondella “1”
• Gruppo smorzatore “2”
• Rondella “3”
NOTA
Applicare l’olio motore sull’albero e sulle ron-
delle. Dado rotore generatore
65 Nm (6.5 m·kgf, 47 ft·lbf)
2 C1 1
1a b
T R..
1
1
21
2
3
New
Bullone coperchio carter
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
T R..
4
1a
1
2
3
21
2
3

GENERATORE E AVVIAMENTO UNIDIREZIONALE
6-72
6. Installare:
• Coperchio (gruppo smorzatore) “1”
• Supporto “2”
• Bullone “3”
• Tubo sfiato 2 “4”
NOTA
Installare il coperchio (gruppo smorzatore) con
il riferimento “a” rivolto verso l’alto.Bullone
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
T R..
1a3
3
2
4

CARTER
6-73
HAS2GB3312
CARTER
Separazione del carter
Ordine
DenominazioneQuan-
titàOsservazioni
MotoreFare riferimento a “RIMOZIONE DEL MO-
TORE” a pagina 6-1.
PistoneFare riferimento a “CILINDRO E PISTONE”
a pagina 6-32.
EquilibratoreFare riferimento a “POMPA DELL’OLIO E
INGRANAGGIO DELL’EQUILIBRATORE” a
pagina 6-60.
Gruppo albero pedaleFare riferimento a “AVVIAMENTO A PED-
ALE” a pagina 6-52.
SegmentoFare riferimento a “ALBERO DEL CAMBIO”
a pagina 6-55.
Rotore del generatoreFare riferimento a “GENERATORE E AVVI-
AMENTO UNIDIREZIONALE” a pagina 6-
67.
1 Guida catena di distribuzione (lato scarico) 1
2Piastra di arresto della guida della catena di dis-
tribuzione1
3 Catena di distribuzione 1
4 Bullone [L = 45 mm (1.77 in)] 7
5 Bullone [L = 60 mm (2.36 in)] 2
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R
.
12 Nm (1.2 mkgf, 8.7 ftIbf)T.R
.
12 Nm (1.2 mkgf, 8.7 ftIbf)T.R
.
12 Nm (1.2 mkgf, 8.7 ftIbf)T.R
.
3
1 5
2
6410 56
4
4
446
9117
8
9
LT
