2015 TOYOTA AYGO Kezelési útmutató (in Hungarian)

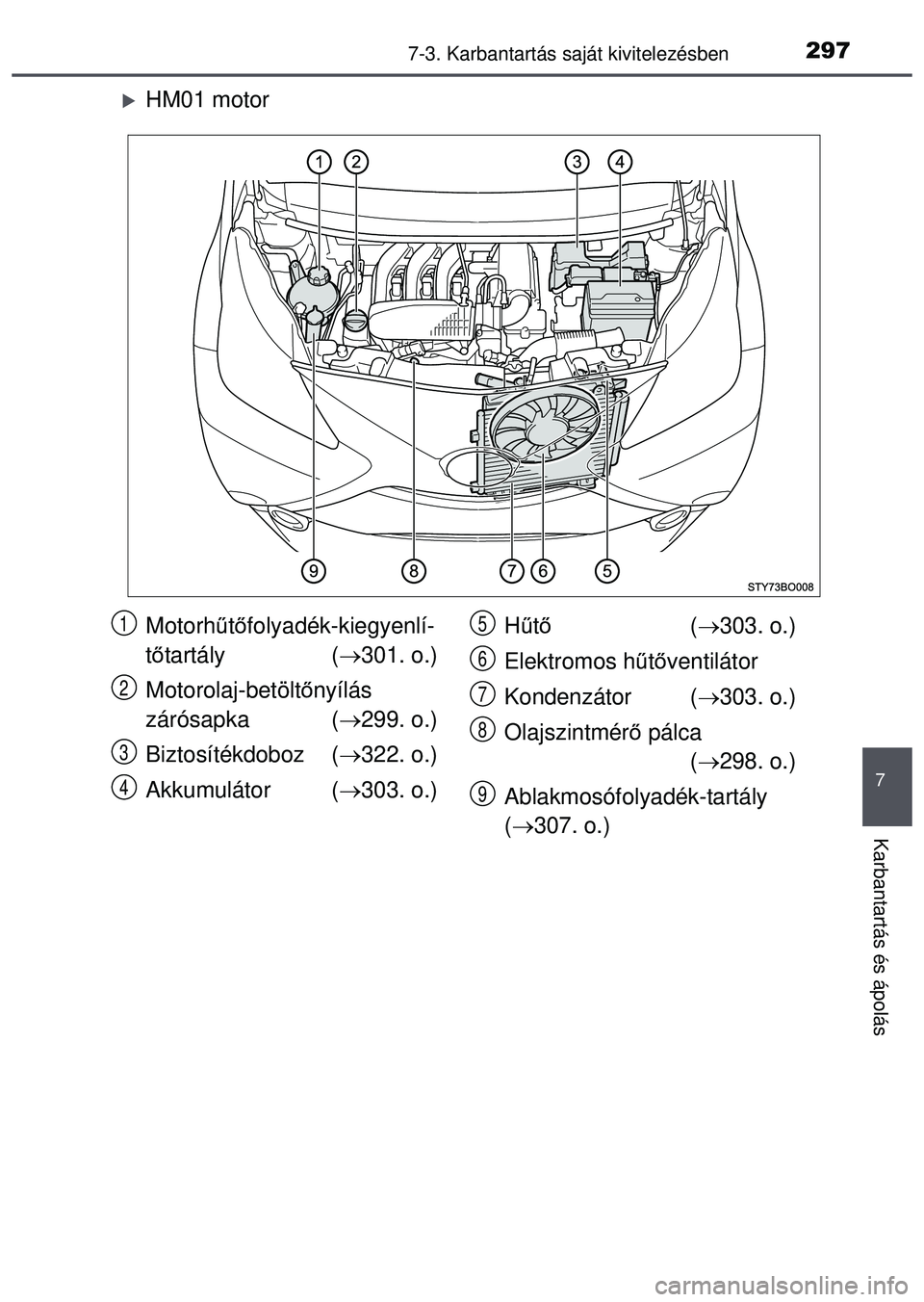

2977-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
HM01 motor
Motorhűtő folyadék-kiegyenlí-
t ő tartály ( 301. o.)
Motorolaj-betölt őnyílás
zárósapka ( 299. o.)
Biztosítékdoboz ( 322. o.)
Akkumulátor ( 303. o.) H
űtő ( 303. o.)
Elektromos h űtő ventilátor
Kondenzátor ( 303. o.)
Olajszintmér ő pálca
( 298. o.)
Ablakmosófolyadék-tartály
(  307. o.)1
2
3
4
5
6
7
8
9

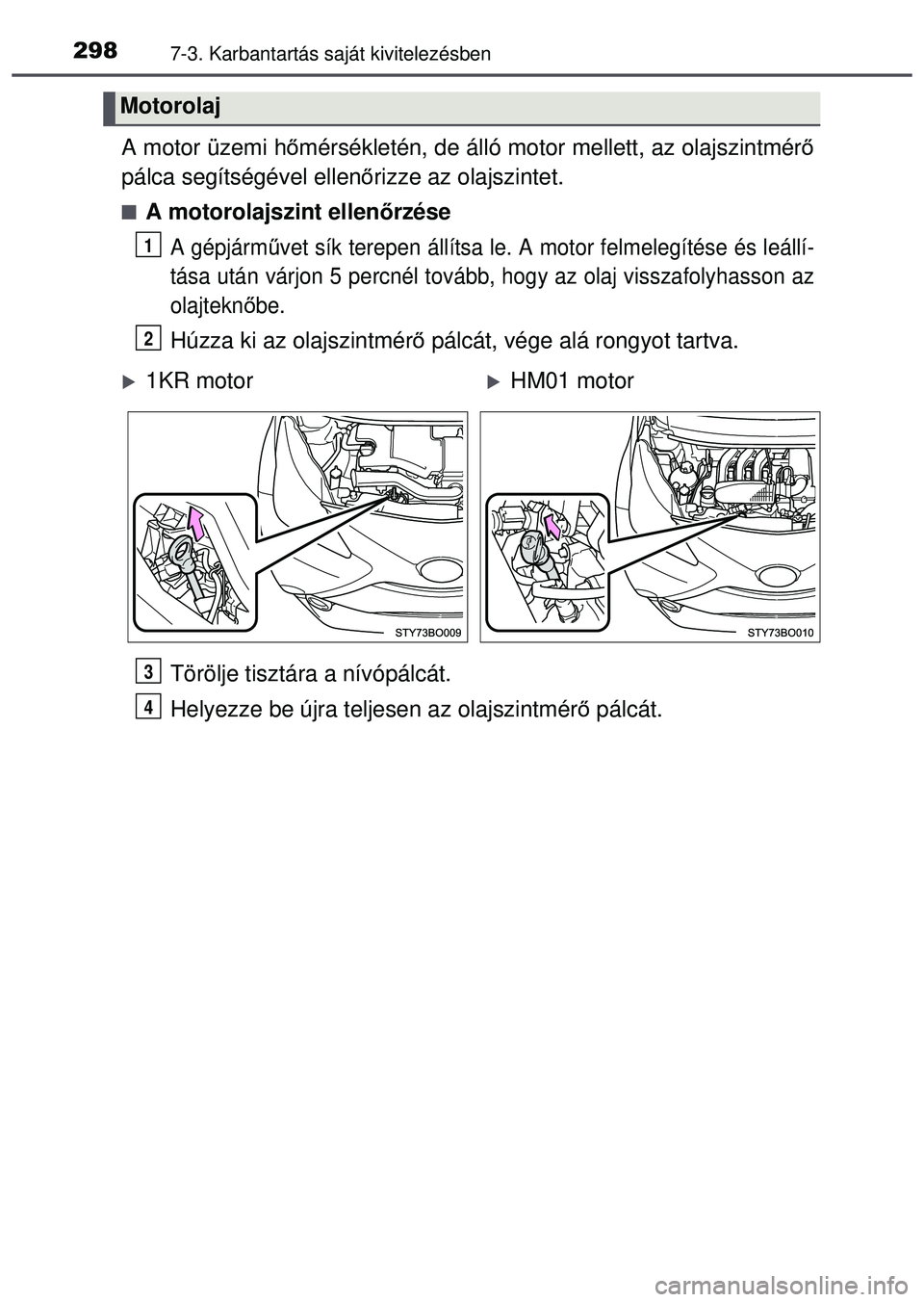

2987-3. Karbantartás saját kivitelezésben
A motor üzemi hőmérsékletén, de álló motor mellett, az olajszintmér ő
pálca segítségével ellen őrizze az olajszintet.
A motorolajszint ellen őrzése
A gépjárművet sík terepen állítsa le. A motor felmelegítése és leállí-
tása után várjon 5 percnél tovább, hogy az olaj visszafol\
yhasson az
olajtekn őbe.
Húzza ki az olajszintmér ő pálcát, vége alá rongyot tartva.
Törölje tisztára a nívópálcát.
Helyezze be újra teljesen az olajszintmér ő pálcát.
Motorolaj
1
2
1KR motorHM01 motor
3
4

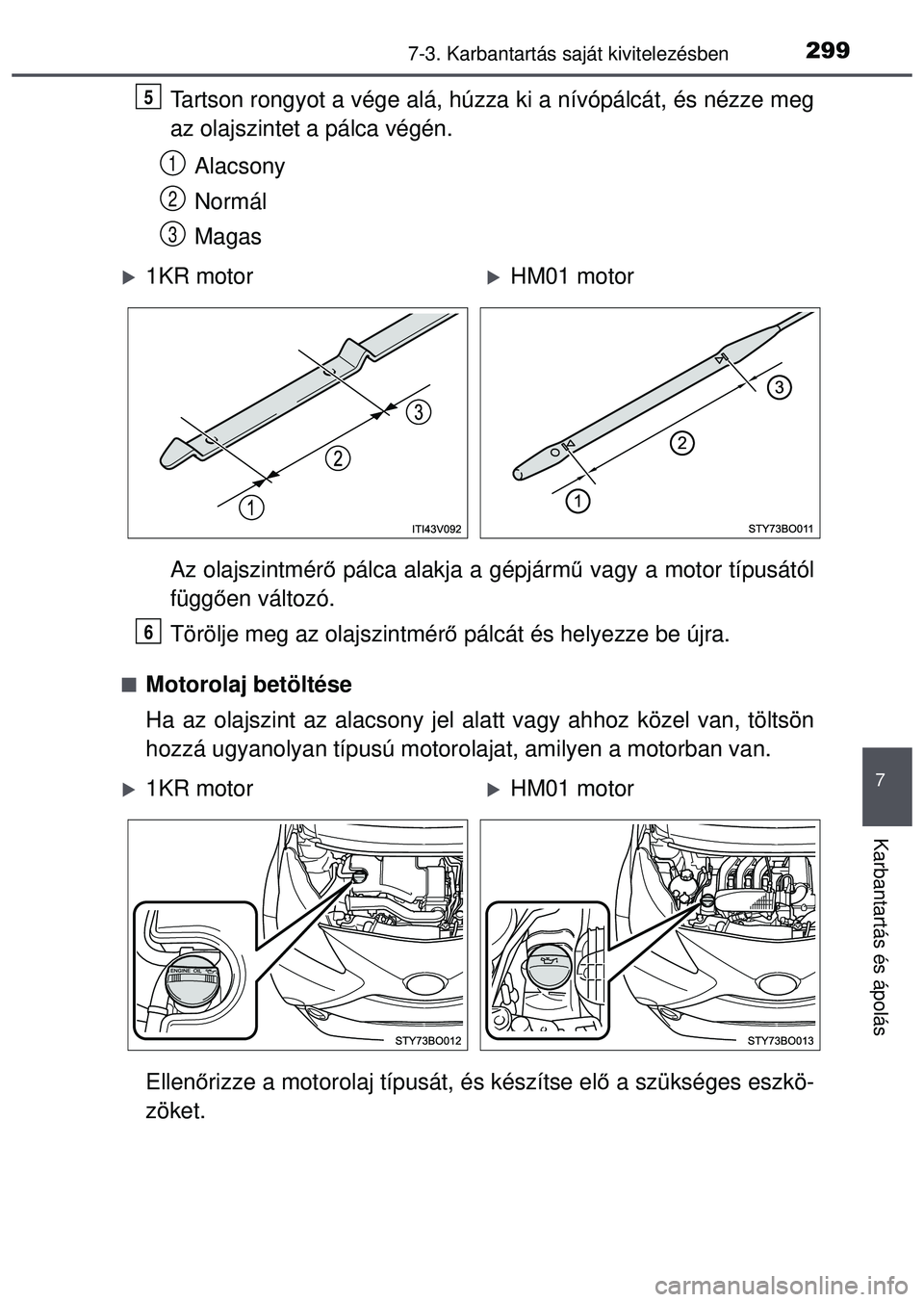

2997-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Tartson rongyot a vége alá, húzza ki a nívópálcát, és nézze meg
az olajszintet a pálca végén.
Alacsony
Normál
Magas
Az olajszintmér ő pálca alakja a gépjárm ű vagy a motor típusától
függő en változó.
Törölje meg az olajszintmér ő pálcát és helyezze be újra.
Motorolaj betöltése
Ha az olajszint az alacsony jel al att vagy ahhoz közel van, töltsön
hozzá ugyanolyan típusú motoro lajat, amilyen a motorban van.
Ellen őrizze a motorolaj típusát, és készítse el ő a szükséges eszkö-
zöket.
5
1
2
3
1KR motorHM01 motor
6
1KR motorHM01 motor

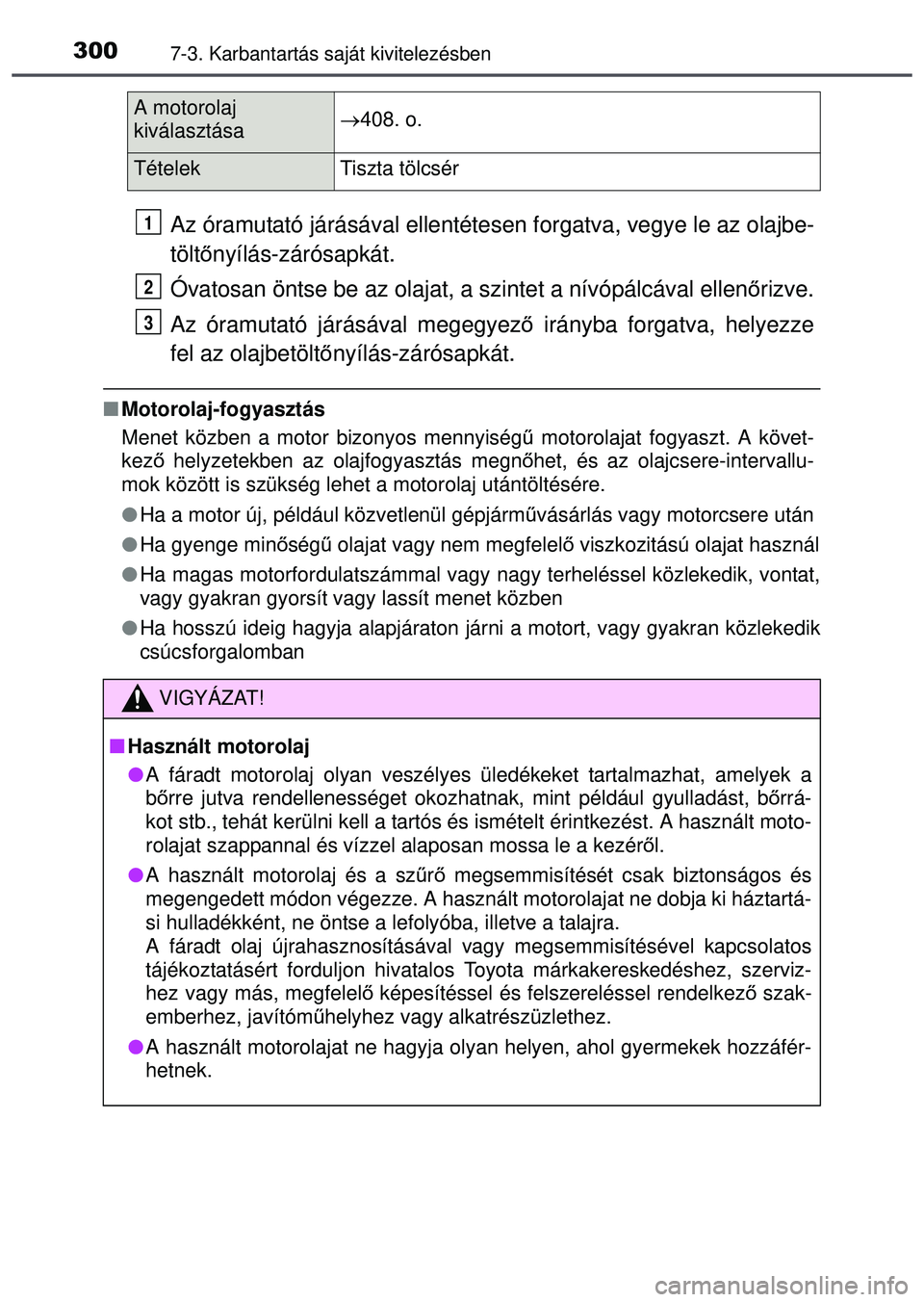

3007-3. Karbantartás saját kivitelezésben
Az óramutató járásával ellentétesen forgatva, vegye le az olajbe-
tölt őnyílás-zárósapkát.
Óvatosan öntse be az olajat, a szintet a nívópálcával ellen őrizve.
Az óramutató járásával megegyező irányba forgatva, helyezze
fel az olajbetölt őnyílás-zárósapkát.
 Motorolaj-fogyasztás
Menet közben a motor bizonyos mennyiség ű motorolajat fogyaszt. A követ-
kező helyzetekben az olajfogyasztás megn őhet, és az olajcsere-intervallu-
mok között is szükség lehet a motorolaj utántöltésé\
re.
 Ha a motor új, például közvetlenül gépjárm űvásárlás vagy motorcsere után
 Ha gyenge min őség ű olajat vagy nem megfelel ő viszkozitású olajat használ
 Ha magas motorfordulatszámmal vagy nagy terheléssel közlekedik, vontat,
vagy gyakran gyorsít vagy lassít menet közben
 Ha hosszú ideig hagyja alapjáraton já rni a motort, vagy gyakran közlekedik
csúcsforgalomban
A motorolaj
kiválasztása 408. o.
Tételek
Tiszta tölcsér
VIGYÁZAT!
Használt motorolaj
A fáradt motorolaj olyan veszélyes üledékeket tartalmazhat, amelyek a
bő rre jutva rendellenességet okozhatnak, mint például gyulladá\
st, b őrrá-
kot stb., tehát kerülni kell a tartós és ismételt érintkezést. A használt moto-
rolajat szappannal és vízzel alaposan mossa le a kezér ől.
 A használt motorolaj és a sz űrő megsemmisítését csak biztonságos és
megengedett módon végezze. A használt motorolajat ne dobja ki h\
áztartá-
si hulladékként, ne öntse a lefolyóba, illetve a talajra.
A fáradt olaj újrahasznosításával vagy megsemmisítésével k\
apcsolatos
tájékoztatásért forduljon hivatalos Toyota márkakereskedéshez, szerviz-
hez vagy más, megfelel ő képesítéssel és felszereléssel rendelkező szak-
emberhez, javítóm űhelyhez vagy alkatrészüzlethez.
 A használt motorolajat ne hagyja oly an helyen, ahol gyermekek hozzáfér-
hetnek.
1
2
3

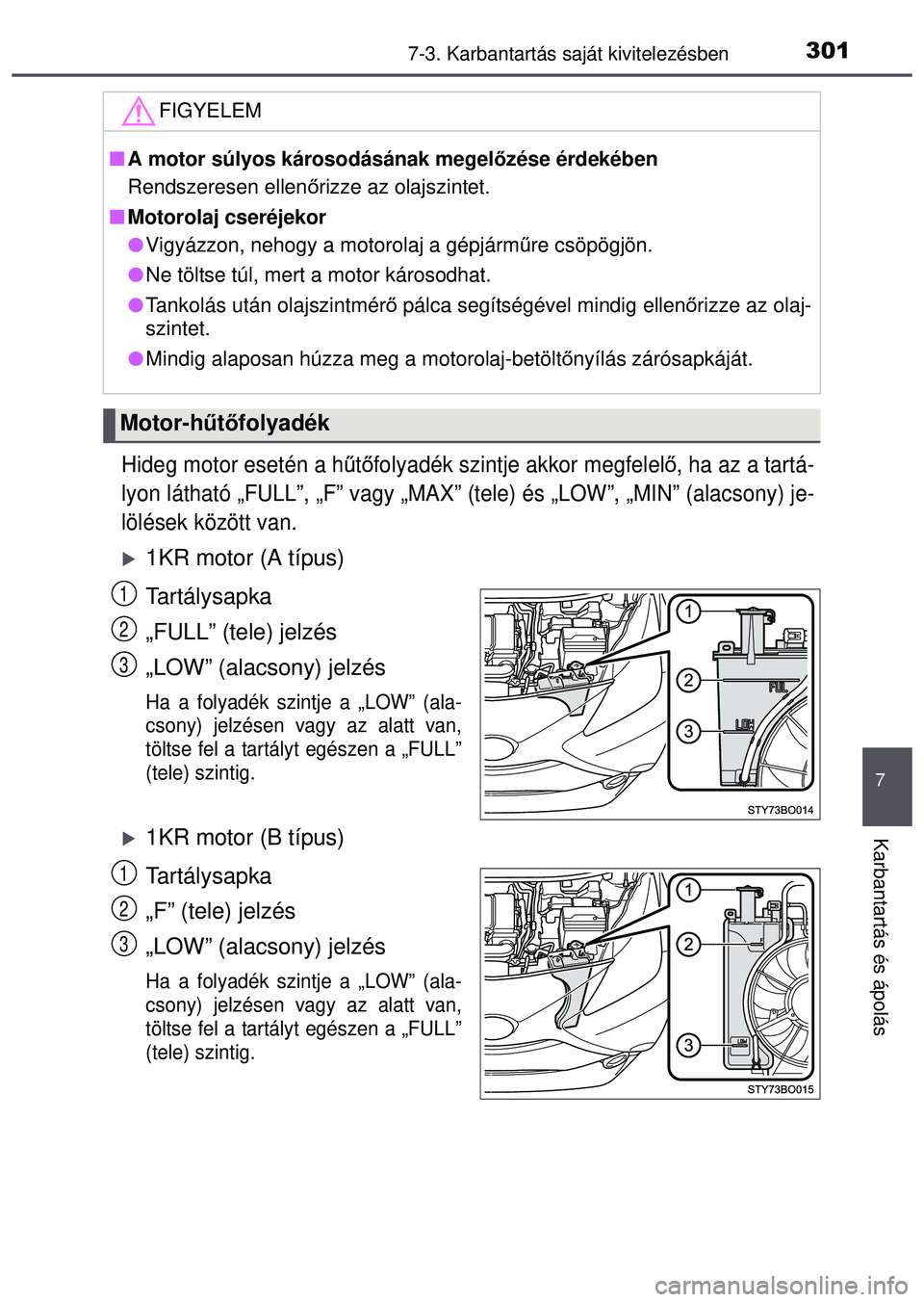

3017-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Hideg motor esetén a h űtő folyadék szintje akkor megfelel ő, ha az a tartá-
lyon látható „FULL”, „F” vagy „MAX” (tele) é\
s „LOW”, „MIN” (alacsony) je-
lölések között van.
1KR motor (A típus)
Tartálysapka
„FULL” (tele) jelzés
„LOW” (alacsony) jelzés
Ha a folyadék szintje a „LOW” (ala-
csony) jelzésen vagy az alatt van,
töltse fel a tartályt egészen a „FULL”
(tele) szintig.
1KR motor (B típus)
Tartálysapka
„F” (tele) jelzés
„LOW” (alacsony) jelzés
Ha a folyadék szintje a „LOW” (ala-
csony) jelzésen vagy az alatt van,
töltse fel a tartályt egészen a „FULL”
(tele) szintig.
FIGYELEM
 A motor súlyos károsodásának megel őzése érdekében
Rendszeresen ellen őrizze az olajszintet.
 Motorolaj cseréjekor
Vigyázzon, nehogy a motorolaj a gépjárm űre csöpögjön.
 Ne töltse túl, mert a motor károsodhat.
 Tankolás után olajszintmér ő pálca segítségével mindig ellen őrizze az olaj-
szintet.
 Mindig alaposan húzza meg a motorolaj-betölt őnyílás zárósapkáját.
Motor-hűt őfolyadék
1
2
3
1
2
3

3027-3. Karbantartás saját kivitelezésben
HM01 motor
Tartálysapka
„MAX” jelzés
„MIN” jelzés
Ha a folyadék szintje a „MIN” (mini-
mum) jelzésen vagy az alatt van, tölt-
se fel a tartályt egészen a „MAX”
(maximum) szintig.
A hű tőfolyadék kiválasztása
1KR motor
Csak „Toyota Super Long Life Coolant” (rendkívül hosszú élettartamú Toyota) h ű-
t ő folyadékot használjon. Más típusú, hasonlóan jó minőségű, etilén-glikol alapú,
szilikát-, amin-, nitrit-, borátmentes, hos szú élettartamú („long-life”), kevert szer-
ves sav technológiával készült h űtő folyadék szintén használható.
A „Toyota Super Long Life Coolant” hű tőfolyadék és desztillált víz 50–50%-os
keveréke. (Minimális h őmérséklet: -35 C [-31 F])
HM01 motor
Csak „Toyota Genuine Premium Long Life Coolant 2WZ-TV” (eredeti prémium hosszú
élettartamú Toyota) h űtőfolyadékot használjon. Más típusú, hasonlóan jó minőség ű, eti-
lén-glikol alapú, szilikát-, amin-, nitrit-, borátmentes, hosszú élettartamú („long-life”), ke-
vert szerves sav technológiával készült h űtő folyadék szintén használható.
A „Toyota Genuine Premium Lon g Life Coolant 2WZ-TV” hűtő folyadék és
ionmentes víz 50–50%-os keveréke. (Minimális hőmérséklet: -38 C [-36 F])
A h űtő folyadékkal kapcsolatos további tájékoztatás érdekében forduljon hivatalos
Toyota márkakereskedéshez, sze rvizhez vagy más, megfelelő képesítéssel és
felszereléssel rendelkez ő szakemberhez.
 Ha az újratöltés után rövid id őn belül nagymértékben csökken a h űtőfo-
lyadék szintje
Nézze meg a h űtő t, a töml őket, a motor-h űtő folyadék kiegyenlít őtartályának záró-
sapkáját, a h űtő folyadék leereszt őcsavarját és a h űtő folyadék-szivattyút.
Ha nem talál szivárgásra utaló nyomokat, ellen őriztesse hivatalos Toyota márkake-
reskedéssel, szervizzel vagy más, megfelelő képesítéssel és felszereléssel rendel-
kez ő szakemberrel a zárósapka nyomását, és kerestesse meg a rendszer tömítet-
lenségének helyét.
1
2
3
VIGYÁZAT!
 Ha a motor meleg
Ne távolítsa el a h űtő zárósapkáját (1KR motor), és a h űtő folyadék-tartály
zárósapkáját (HM01 motor).
A hű tőrendszer nyomás alatt lehet, és a h űtő sapka eltávolításakor forró h ű-
tő folyadék spriccelhet ki, amely súlyos sérüléseket, pl. é\
gést okozhat.

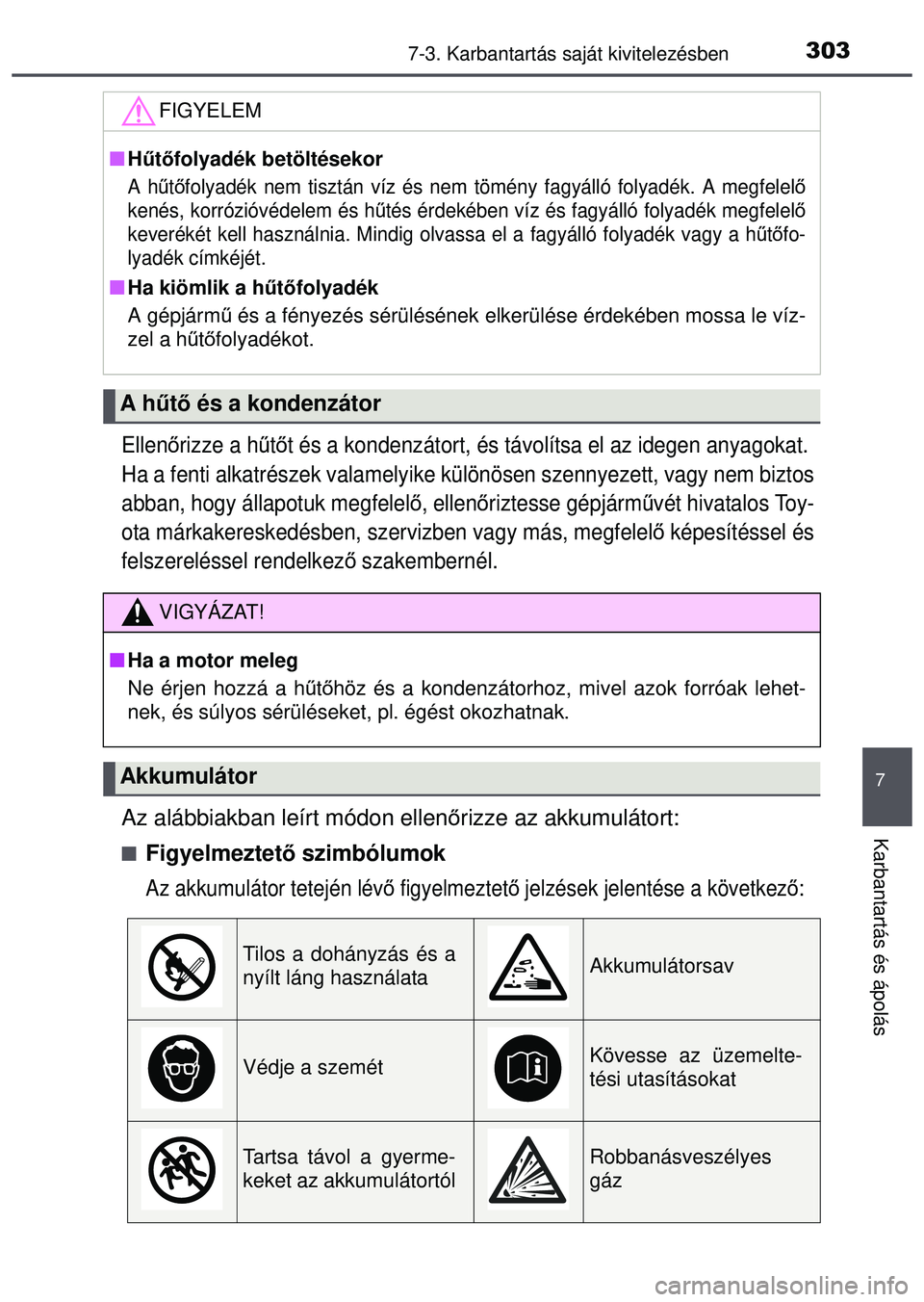

3037-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Ellenőrizze a h űtő t és a kondenzátort, és távolítsa el az idegen anyagokat.
Ha a fenti alkatrészek valamelyike kü lönösen szennyezett, vagy nem biztos
abban, hogy állapotuk megfelel ő, ellen őriztesse gépjármű vét hivatalos Toy-
ota márkakereskedésben, szervizben vagy más, megfelel ő képesítéssel és
felszereléssel rendelkez ő szakembernél.
Az alábbiakban leírt módon ellen őrizze az akkumulátort:
Figyelmeztet ő szimbólumok
Az akkumulátor tetején lévő figyelmeztet ő jelzések jelentése a következő:
FIGYELEM
Hűt őfolyadék betöltésekor
A h űtő folyadék nem tisztán víz és nem tömé ny fagyálló folyadék. A megfelelő
kenés, korrózióvédelem és h űtés érdekében víz és fagyálló folyadék megfelel ő
keverékét kell használnia. Mindig olva ssa el a fagyálló folyadék vagy a hűtő fo-
lyadék címkéjét.
 Ha kiömlik a h űtőfolyadék
A gépjárm ű és a fényezés sérülésének elkerülése érde\
kében mossa le víz-
zel a h űtő folyadékot.
A h űtő és a kondenzátor
VIGYÁZAT!
 Ha a motor meleg
Ne érjen hozzá a h űtő höz és a kondenzátorhoz, mivel azok forróak lehet-
nek, és súlyos sérüléseket, pl. égést okozhatnak.
Akkumulátor
Tilos a dohányzás és a
nyílt láng használataAkkumulátorsav
Védje a szemétKövesse az üzemelte-
tési utasításokat
Tartsa távol a gyerme-
keket az akkumulátortólRobbanásveszélyes
gáz

3047-3. Karbantartás saját kivitelezésben
Az akkumulátor külseje
Ellenőrizze, hogy az érintkező k nem oxidálódtak-e, nem lazultak-e
meg, és elég szorosak-e a rögzít őbilincsek.
Érintkez ők
Rögzít őbilincs
Akkumulátor-folyadék ellen őrzése (felszereltségt ől függően)
Ellen őrizze az akkumulátor állapotá t a töltöttségi állapotjelző színé-
nek segítségével.
Zöld: Jó állapot
Sötét: Töltés szükséges.
Ellen őriztesse a gépjárm űvet
hivatalos Toyota márkakeres-
kedésben, szervizben vagy
más, megfelel ő képesítéssel
és felszereléssel rendelkez ő
szakembernél.
Fehér: Nem mű ködik megfe-
lel ően.
Ellen őriztesse a gépjárm űvet hivatalos Toyota márkakereskedés-
ben, szervizben vagy más, megfelel ő képesítéssel és felszereléssel
rendelkez ő szakembernél.
1
2
1
2
3
