Page 145 of 601
328 Органы управления и контрольноизмерительные приборы
3
То л ь к о ч а с ыE00518900033На дисплее отображаются только часы. Можно изменить формат
времени (12/24 часа).
См. раздел «Настройки пользователя» на стр. 3 44.
Пустой экранE00519000015Можно установить полностью пустой экран. При этом сохраняется
подсветка кнопок.
ПРИМЕЧАНИЕ●Если работает аудиосистема, на дисплее отображаются
параметры аудиосистемы.
Page 146 of 601
Органы управления и контрольноизмерительные приборы
329
3

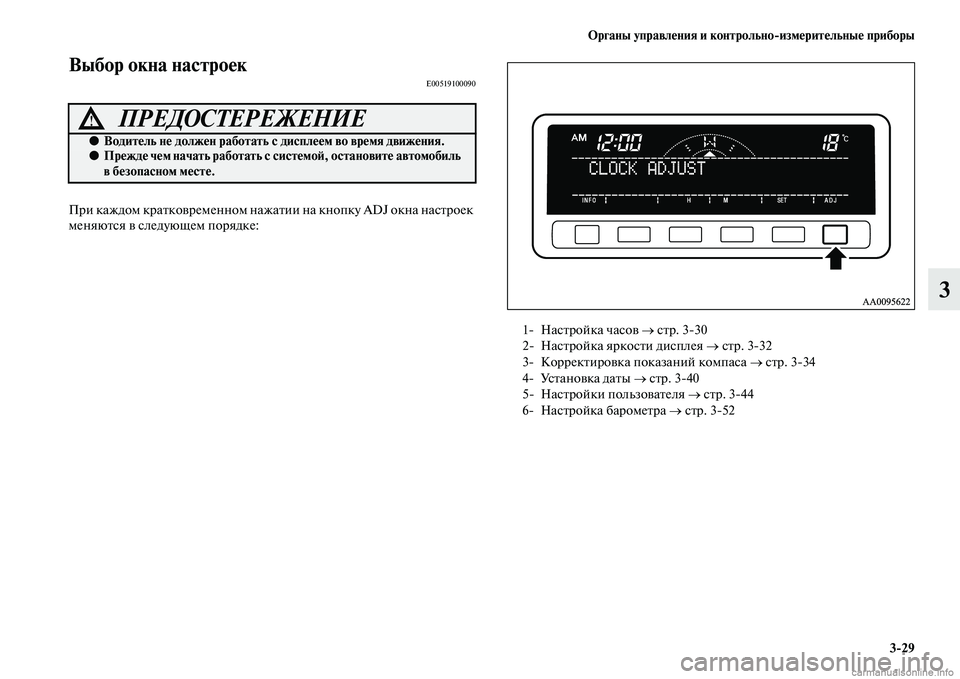

Выбор окна настроекE00519100090
При каждом кратковременном нажатии на кнопку ADJ окна настроек
меняются в следующем порядке:
ПРЕДОСТЕРЕЖЕНИЕ!
●Водитель не должен работать с дисплеем во время движения.●Прежде чем начать работать с системой, остановите автомобиль
в безопасном месте.
1 Настройка часов → стр. 3 30
2 Настройка яркости дисплея → стр. 3 32
3 Корректировка показаний компаса → стр. 3 34
4 Установка даты → стр. 3 40
5 Настройки пользователя → стр. 3 44
6 Настройка барометра → стр. 3 52
Page 147 of 601
330 Органы управления и контрольноизмерительные приборы
3
Настройка часовE005192001211. Для выбора настройки часов нажмите кнопку ADJ.
Page 148 of 601

Органы управления и контрольноизмерительные приборы
331
3
2. Для установки значения времени используйте функциональные
кнопки.
3. После окончания настройки нажмите кнопку INFO для
перехода к информационному дисплею.
H Установка значения часов
При каждом кратковременном нажатии функциональной
кнопки Н значение времени увеличивается на 1 час. При
удержании кнопки более 2 секунд значение часов
изменяется в ускоренном режиме. При отпускании кнопки
устанавливается новое значение часов.
M Установка значения минут
При каждом кратковременном нажатии функциональной
кнопки М значение времени увеличивается на 1 минуту.
При удержании кнопки более 2 секунд значение минут
изменяется в ускоренном режиме. При отпускании кнопки
устанавливается новое значение минут.SET Обнуление минут
Производится с помощью функциональной кнопки SET
следующим образом:
●10:30 11:29 • • • • изменяется на 11:00
●11:30 12:29 • • • • изменяется на 12:00
В этом случае дисплей дважды мигнет, и значение
изменится.
Page 149 of 601
332 Органы управления и контрольноизмерительные приборы
3
Настройка яркости дисплеяE00519300034Доступно 13 уровней яркости дисплея как для режима движения
днем, так и для режима движения ночью.
●Яркость дисплея при движении днем
Яркость дисплея можно настроить, когда включатель световых
приборов находится в положении OFF.
●Яркость дисплея при движении ночью
Яркость дисплея можно настроить, когда включатель световых
приборов находится в положении или .
1. Для выбора настройки яркости дисплея нажмите кнопку ADJ.2. С помощью функциональных кнопок ← или → выберите режим
настройки: BRIGHTNESS FOR DAY TIME — яркость для
светлого времени суток, BRIGHTNESS FOR NIGHT TIME —
яркость для темного времени суток. Затем нажмите
функциональную кнопку SELECT.
Page 150 of 601

Органы управления и контрольноизмерительные приборы
333
3
3. С помощью функциональных кнопок настройте яркость
дисплея.ПРИМЕЧАНИЕ●Если Вы хотите выполнить настройки для следующего режима
(для светлого или темного времени суток), нажмите
функциональную кнопку ADJ или BACK.
4. После окончания настройки нажмите кнопку INFO для
перехода к информационному дисплею.
ПРИМЕЧАНИЕ●С помощью центрального информационного дисплея может
быть настроена яркость только этого дисплея, но не яркость
подсветки панели приборов. «+» Увеличение яркости
При каждом кратковременном нажатии функциональной
кнопки «+» яркость дисплея увеличивается на один
уровень. При удержании кнопки более 2 секунд значение
яркости изменяется в ускоренном режиме.
« » Уменьшение яркости
При каждом кратковременном нажатии функциональной
кнопки « » яркость дисплея уменьшается на один уровень.
При удержании кнопки более 2 секунд значение яркости
изменяется в ускоренном режиме.
SET Сохранение уровня яркости
Для запоминания выбранной настройки яркости нажмите
функциональную кнопку SET. Дисплей дважды мигнет.
Page 151 of 601
334 Органы управления и контрольноизмерительные приборы
3
Корректировка показаний компасаE00519400178Компас показывает направление движения автомобиля по одному
из 8 азимутов.
We s t ( W ) — з а п а д
East (E) — восток
North (N) — север
South (S) — юг
ПРИМЕЧАНИЕ●Компас реагирует на магнитное поле Земли, поэтому он может
показывать неверное направление в плотном транспортном
потоке, а также в местах (или вблизи них), где на линии
магнитного поля Земли накладываются помехи:
• автостоянки, расположенные в зданиях и под землей;
• автомагистрали, подземные туннели;
• участки над линиями метрополитена;
• трансформаторные станции;
• участки вдоль железных дорог.
В этих случаях верные показания компаса восстанавливаются
после того, как автомобиль перемещается на место, где
магнитное поле Земли не искажается помехами.
●Не устанавливайте на автомобиль багажники для лыж, антенны
и т. п., которые крепятся магнитами. Это будет влиять
на показания компаса.
Page 152 of 601
Органы управления и контрольноизмерительные приборы
335
3
Установка магнитного склоненияМагнитное склонение — это разница между географическим севером
(направлением на географический Северный полюс) и
направлением, которое показывает стрелка компаса. Поскольку
склонение различно в разных местах, его необходимо устанавливать
для каждого региона отдельно. В противном случае компас будет
показывать неверное направление.
Установка склонения осуществляется следующим образом:
ПРИМЕЧАНИЕ●По умолчанию магнитное склонение устанавливается
на 0 градусов. Установите значение магнитного склонения,
соответствующее тому, которое указано на линии (см. рисунок),
ближайшей к региону, в котором эксплуатируется автомобиль.
●Магнитное склонение можно устанавливать с шагом в 1 градус,
от 28 градусов к западу (W28) до 28 градусов к востоку (Е28).Нажмите кнопку ADJ для выбора окна настроек COMPASS
VA R IAN C E .
1. Нажмите функциональную кнопку SELECT.
