Page 129 of 601

312 Органы управления и контрольноизмерительные приборы
3
Контрольная лампа диагностики
двигателя
E00502601944Эта лампа является компонентом бортовой системы
самодиагностики, контролирующей состав
отработавших газов и работу систем управления
двигателя и A/T.
Она включается при обнаружении неисправности
в одной из этих систем.
Несмотря на то что при этом автомобиль, как прави
ло, сохраняет способность к движению и прибегать
к буксировке нет необходимости, рекомендуется как
можно скорее проверить системы управления
автомобиля.Автомобили, соответствующие нормам токсичности
Евро 3 и Евро 4
Также эта лампа включается на несколько секунд при
включении зажигания (ON). Если через несколько
секунд после этого она не выключается,
рекомендуется обратиться в авторизованный
сервисный центр MITSUBISHI MOTORS.
Автомобили, соответствующие нормам токсичности
Евро 5+
Также эта лампа включается при включении
зажигания (ON) и выключается после запуска
двигателя. Если контрольная лампа не выключается
после пуска двигателя, рекомендуется проверить
автомобиль в авторизованном сервисном центре
MITSUBISHI MOTORS.
●При снижении эффективности действия
тормозов необходимо осторожно двигаться
к месту стоянки, соблюдая следующие правила:
• Нажимать на педаль тормоза сильнее, чем
обычно.
Если хода педали тормоза не хватает для
эффективного торможения, продолжать
нажимать на нее с большим усилием.
• При отказе тормозной системы тормозить
двигателем, чтобы снизить скорость
автомобиля, затем аккуратно потянуть рычаг
стояночного тормоза, чтобы полностью
остановить автомобиль.
Нажимать на педаль тормоза, чтобы включить
стопсигналы и предупредить о торможении
водителей автомобилей, движущихся позади.
ПРЕДОСТЕРЕЖЕНИЕ!
ПРЕДОСТЕРЕЖЕНИЕ!
●Длительное движение с включенной лампой
диагностики двигателя может привести к
серьезным повреждениям системы снижения
токсичности отработавших газов. При этом
также могут ухудшиться топливная экономич
ность и ездовые характеристики автомобиля.
●Если эта лампа не включается при повороте
ключа зажигания в положение ON,
рекомендуется обратиться в авторизованный
сервисный центр MITSUBISHI MOTORS.
Page 130 of 601

Органы управления и контрольноизмерительные приборы
313
3
ПРИМЕЧАНИЕ●Электронный блок управления двигателя,
контролирующий работу бортовой системы
диагностики, сохраняет данные о различных
неисправностях (особенно о неисправностях
системы контроля состава отработавших газов).
При отключении аккумуляторной батареи эти
данные стираются из памяти, что затрудняет
диагностику и увеличивает ее
продолжительность. Поэтому не следует
отключать аккумуляторную батарею, если
включилась контрольная лампа диагностики
двигателя.
Контрольная лампа зарядки
аккумуляторной батареи
E00502700821Эта лампа включается при повороте ключа зажигания
в положение ON (при включении зажигания) и
выключается после запуска двигателя.
●Если эта лампа включится при работающем
двигателе, избегайте движения с высокой
скоростью и как можно скорее обратитесь
в авторизованный сервисный центр
MITSUBISHI MOTORS.
При движении с включенной лампой
диагностики двигателя автомобиль может не
разгоняться при нажатии на педаль
акселератора.
Если автомобиль с А/Т стоит, когда эта лампа
включена или мигает, необходимо сильнее, чем
обычно, нажимать на педаль тормоза, т. к. при
этом обороты холостого хода двигателя
повышаются, и автомобиль с A/T получает
большее тяговое усилие.
ПРЕДОСТЕРЕЖЕНИЕ!
ПРЕДОСТЕРЕЖЕНИЕ!
●Если эта лампа включается при работающем
двигателе, в системе зарядки аккумуляторной
батареи может быть одна из перечисленных
ниже неисправностей.
• Обрыв приводного ремня либо неисправность
в системе зарядки аккумуляторной батареи.
При обрыве приводного ремня снижается
эффективность торможения.
Останавливая автомобиль в безопасном
месте, нажимайте на педаль тормоза сильнее,
чем обычно.
В этом случае следует немедленно
остановиться в безопасном месте и
обратиться в ближайший авторизованный
сервисный центр MITSUBISHI MOTORS.
Page 131 of 601

314 Органы управления и контрольноизмерительные приборы
3
Контрольная лампа давления маслаE00502800620Эта лампа включается при повороте ключа зажигания
в положение ON (при включении зажигания) и
выключается после запуска двигателя. Если она
включается во время работы двигателя, это говорит о
слишком низком давлении масла.
Если эта лампа включится при работающем
двигателе, выключите двигатель и обратитесь в
ближайший сервисный центр MITSUBISHI
MOTORS.
ПРИМЕЧАНИЕ●Контрольной лампой давления масла не следует
пользоваться в качестве указателя уровня масла
в двигателе. Уровень масла следует проверять с
помощью маслоизмерительного щупа.
Контрольная лампа незакрытых
дверей
E00503300475Эта лампа включается, если какая либо дверь открыта
или неплотно закрыта.
Если дверь открыта или неплотно закрыта, а
автомобиль достигает скорости примерно 8 км/ч,
контрольная лампа мигает 16 раз, одновременно
сэтим 16 раз звучит сигнал зуммера.
ПРИМЕЧАНИЕ●Настройки зуммера можно изменить в
соответствии с одной из двух следующих
функций:
• Зуммер отключен.
• Зуммер включен.
Более подробную информацию Вы можете
получить в авторизованном сервисном центре
MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
●Возможно, эта лампа включается изза низкого
уровня масла в двигателе: проверьте уровень
масла.
●Эта контрольная лампа не показывает
количества масла в картере. Количество масла
определяется при неработающем двигателе с
помощью маслоизмерительного щупа.
●Движение с низким уровнем масла в двигателе
или с включенной контрольной лампой
давления масла может привести к
заклиниванию двигателя.
ПРЕДОСТЕРЕЖЕНИЕ!
●Прежде чем автомобиль тронется с места,
убедитесь, что эта лампа выключена.
Page 132 of 601

Органы управления и контрольноизмерительные приборы
315
3 Центральный информационный дисплей*
E00517800279
При повороте ключа зажигания в положение АСС дисплей
включается автоматически.
ПРИМЕЧАНИЕ●Если мобильный телефон поместить поблизости от дисплея,
работа телефона может ухудшиться. Это не является признаком
неисправности системы.
●Использование беспроводных устройств, таких как
радиостанции и мобильные телефоны, рядом с монитором
может вызывать следующие явления. Это не является
признаком неисправности системы.
• Экран временно затемняется.
• Компас может показывать неверное направление.
●В зависимости от угла просмотра на мониторе могут быть
заметны красные горизонтальные линии. Это особенности
монитора с вакуумным люминесцентным дисплеем. Это не
является признаком неисправности.
ПРЕДУПРЕЖДЕНИЕ!
●Прежде чем запустить двигатель на длительное время,
убедитесь, что автомобиль стоит в хорошо проветриваемом
месте, чтобы избежать скопления ядовитых газов в салоне
автомобиля и вокруг него.
ПРЕДОСТЕРЕЖЕНИЕ!
●Водитель не должен работать с дисплеем во время движения.●Прежде чем начать работать с системой, остановите автомобиль
в безопасном месте.
Page 133 of 601
316 Органы управления и контрольноизмерительные приборы
3

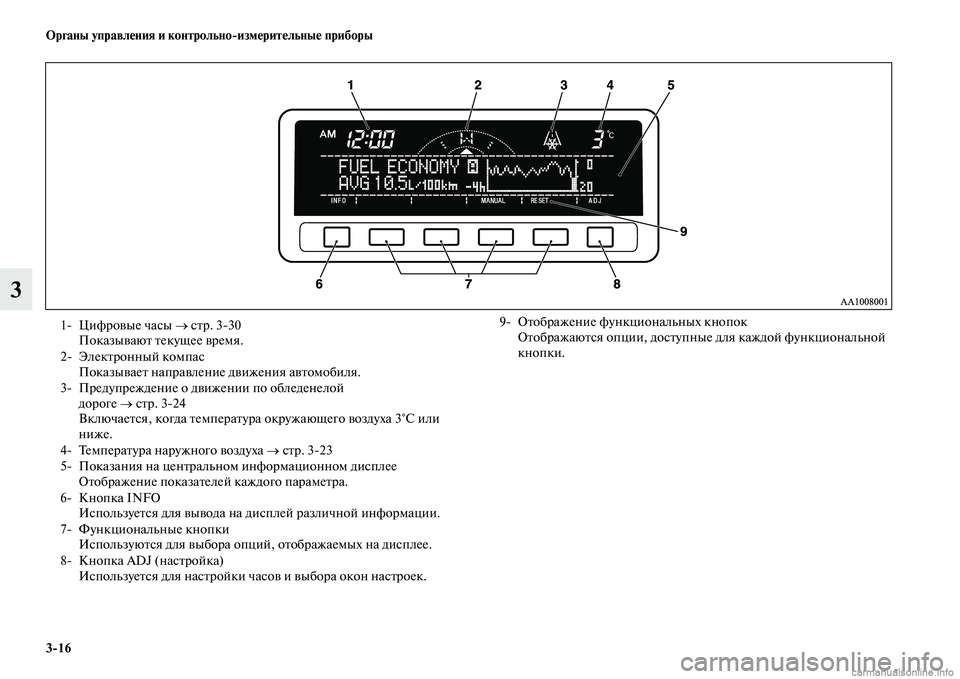

1 Цифровые часы → стр. 3 30
Показывают текущее время.
2 Электронный компас
Показывает направление движения автомобиля.
3 Предупреждение о движении по обледенелой
дороге → стр. 3 24
Включается, когда температура окружающего воздуха 3°C или
ниже.
4 Температура наружного воздуха → стр. 3 23
5 Показания на центральном информационном дисплее
Отображение показателей каждого параметра.
6 Кнопка INFO
Используется для вывода на дисплей различной информации.
7 Функциональные кнопки
Используются для выбора опций, отображаемых на дисплее.
8 Кнопка ADJ (настройка)
Используется для настройки часов и выбора окон настроек.9 Отображение функциональных кнопок
Отображаются опции, доступные для каждой функциональной
кнопки.
Page 134 of 601

Органы управления и контрольноизмерительные приборы
317
3
Установка времени
E00518000063
Настройка часов может осуществляться в следующих режимах:
●Для автомобилей, оборудованных оригинальной аудиосистемой
MITSUBISHI MOTORS:
в автоматическом и ручном режимах.
●На автомобилях, не оборудованных оригинальной
аудиосистемой MITSUBISHI MOTORS:
только в ручном режиме.
Автоматический режим (для моделей
с оригинальной аудиосистемой MITSUBISHI)
В автоматическом режиме местное время устанавливается
автоматически по сигналам от местных станций RDS. В этом режиме
на дисплее аудиосистемы горит символ СТ (А) (местное время
передается с сигналом RDS).
ПРИМЕЧАНИЕ●Автоматическая настройка часов недоступна, если
отображается окно настроек.
Ручной режимВ ручной режим можно войти, если при использовании
автоматического режима отображается неверное время из за того, что
ближайшие радиостанции, передающие сигнал RDS, находятся
в другом часовом поясе. См. раздел «Система радиоданных (RDS)»
на стр. 5 30.
Имеется возможность ручной настройки часов.
См. раздел «Настройка часов» на стр. 3 30.
Режимы информационного дисплеяE00517900270При каждом кратковременном нажатии на кнопку INFO на дисплее
отображаются следующие режимы:
Page 135 of 601
318 Органы управления и контрольноизмерительные приборы
3
1 Информация аудиосистемы* → стр. 5 23
2 Средний расход топлива → стр. 3 19
3 Запас хода → стр. 3 20
4 Средняя скорость движения → стр. 3 22
5 Температура наружного воздуха → стр. 3 23
6 Альтиметр → стр. 3 25
7 Барометр → стр. 3 26
8 Календарь → стр. 3 27
9 Только часы → стр. 3 28
10 Пустой экран → стр. 3 28
Page 136 of 601

Органы управления и контрольноизмерительные приборы
319
3

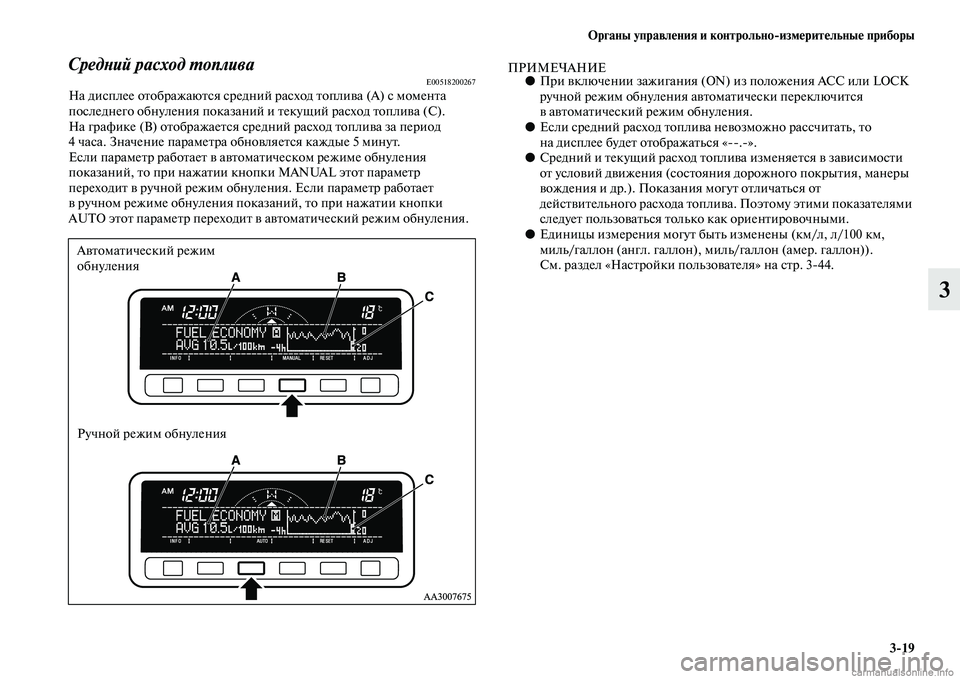

Средний расход топливаE00518200267На дисплее отображаются средний расход топлива (А) с момента
последнего обнуления показаний и текущий расход топлива (С).
На графике (В) отображается средний расход топлива за период
4 часа. Значение параметра обновляется каждые 5 минут.
Если параметр работает в автоматическом режиме обнуления
показаний, то при нажатии кнопки MANUAL этот параметр
переходит в ручной режим обнуления. Если параметр работает
в ручном режиме обнуления показаний, то при нажатии кнопки
AUTO этот параметр переходит в автоматический режим обнуления.
ПРИМЕЧАНИЕ●При включении зажигания (ON) из положения ACC или LOCK
ручной режим обнуления автоматически переключится
в автоматический режим обнуления.
●Если средний расход топлива невозможно рассчитать, то
на дисплее будет отображаться « . ».
●Средний и текущий расход топлива изменяется в зависимости
от условий движения (состояния дорожного покрытия, манеры
вождения и др.). Показания могут отличаться от
действительного расхода топлива. Поэтому этими показателями
следует пользоваться только как ориентировочными.
●Единицы измерения могут быть изменены (км/л, л/100 км,
миль/галлон (англ. галлон), миль/галлон (амер. галлон)).
См. раздел «Настройки пользователя» на стр. 3 44.
Автоматический режим
обнуления
Ручной режим обнуления
