2015 MITSUBISHI L200 Руководство по эксплуатации и техобслуживанию (in Russian)

858 Техническое обслуживание автомобиля
8
3. Извлеките патрон в сборе с лампой, поворачивая его против
часовой стрелки, и извлеките лампу, потянув за нее.
4. Лампа устанавливается в порядке, обратном снятию.Фонари освещения номерного знакаE010046021231. Вставьте в разъем фонаря отвертку с плоским лезвием, затем
снимите фонарь, аккуратно отжав его.
ПРИМЕЧАНИЕ●Оберните отвертку тканью, чтобы не поцарапать фонарь или
кузов.

Техническое обслуживание автомобиля
859
8
2. Извлеките патрон в сборе с лампой, поворачивая его против
часовой стрелки, и извлеките лампу, потянув за нее.3. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●Устанавливая фонарь в сборе на место, сначала вставьте
в отверстие в кузове правую часть фонаря с фиксатором (A) .

860 Техническое обслуживание автомобиля
8
Передняя лампа освещения салона и лампы
местной подсветки*
E010047003641. Вставьте в разъем плафона отвертку с плоским лезвием, затем
снимите плафон, аккуратно отжав его.
Извлеките лампу из держателя.
ПРИМЕЧАНИЕ●Оберните отвертку тканью, чтобы не поцарапать плафон.2. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●При установке плафона совместите 2 выступа с отверстиями
вкорпусе фонаря.

Техническое обслуживание автомобиля
861
8
Задняя лампа освещения салона*E01004901392
Тип 1
1. Вставьте в разъем плафона отвертку с плоским лезвием, затем
снимите плафон, аккуратно отжав его. Извлеките лампу
из держателя.
ПРИМЕЧАНИЕ●Оберните отвертку тканью, чтобы не поцарапать плафон.2. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●Устанавливая плафон, совместите два выступа с одной стороны
плафона с отверстиями в корпусе фонаря, затем вставьте два
выступа с другой стороны плафона в отверстия в корпусе
фонаря.

862 Техническое обслуживание автомобиля
8
Тип 21. Вставьте в разъем плафона отвертку с плоским лезвием, затем
снимите плафон, аккуратно отжав его. Извлеките лампу
из держателя.
ПРИМЕЧАНИЕ●Оберните отвертку тканью, чтобы не поцарапать плафон.2. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●При установке плафона совместите 2 выступа с отверстиями
вкорпусе фонаря.

Техническое обслуживание автомобиля
863
8
Лампы подсветки порогов дверей*E010054002381. Вставьте в разъем плафона отвертку с плоским лезвием, затем
снимите плафон, аккуратно отжав его. Извлеките лампу
из держателя.
ПРИМЕЧАНИЕ●Оберните отвертку тканью, чтобы не поцарапать плафон.2. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●При установке плафона совместите 2 выступа с отверстиями
вкорпусе фонаря.
Лампа подсветки вещевого ящика панели
приборов
E01006100069Для замены лампы подсветки вещевого ящика панели приборов
рекомендуется обратиться в авторизованный сервисный центр
MITSUBISHI MOTORS.

864 Техническое обслуживание автомобиля
8
Лампа подсветки нижней части центральной
консоли
E01008700144
Тип 1
Для замены лампы подсветки нижней части центральной консоли
рекомендуется обратиться в авторизованный сервисный центр
MITSUBISHI MOTORS.
Тип 21. Вставьте в разъем плафона (А) отвертку с плоским лезвием,
затем снимите плафон, аккуратно отжав его.
Тип 1 Тип 2

Техническое обслуживание автомобиля
865
8

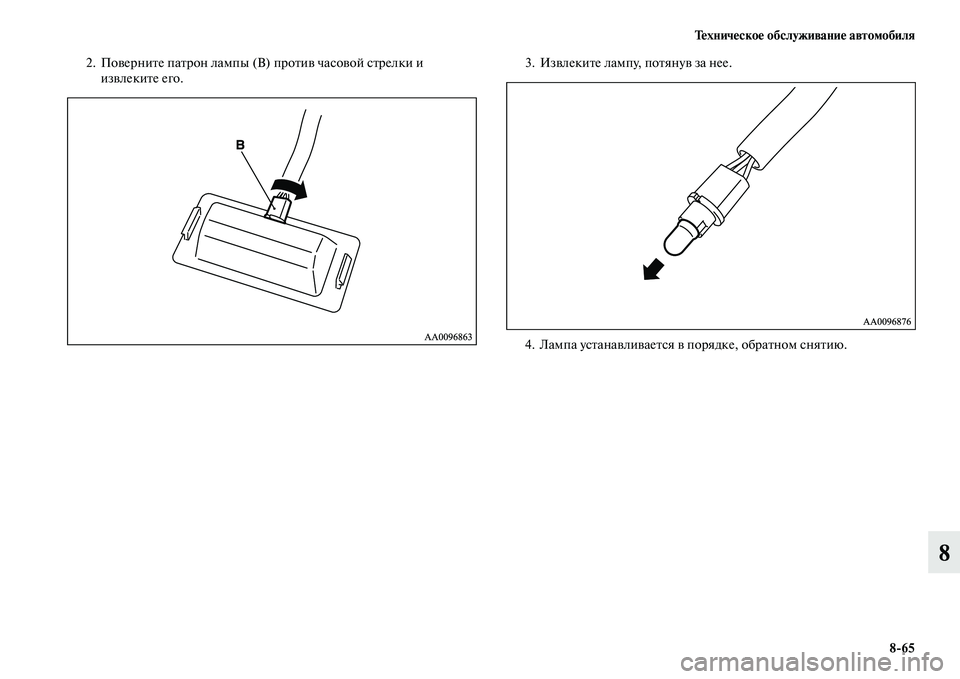

2. Поверните патрон лампы (В) против часовой стрелки и
извлеките его.3. Извлеките лампу, потянув за нее.
4. Лампа устанавливается в порядке, обратном снятию.
