2015 MITSUBISHI L200 Руководство по эксплуатации и техобслуживанию (in Russian)

826 Техническое обслуживание автомобиля
8Щетки стеклоочистителя
E01002600385Поднимая щетки стеклоочистителя над ветровым стеклом, сначала
поднимите щетку со стороны водителя, затем со стороны пассажира.
Возвращая щетки стеклоочистителя в первоначальное положение,
сначала верните на место щетку со стороны пассажира, затем со
стороны водителя.
Если щетки примерзли к ветровому стеклу, не включайте очиститель
до тех пор, пока лед не растает и щетки не освободятся. В противном
случае можно повредить электродвигатель.
Замена резиновых скребков щеток
стеклоочистителя
Со стороны водителя
1. Поднимите рычаг щетки стеклоочистителя над ветровым
стеклом.
2. Потяните за резиновый скребок, чтобы фиксатор (А)
отсоединился от хомута (В). Затем потяните резиновый скребок
дальше и снимите его.
ПРИМЕЧАНИЕ●Следите, чтобы рычаг щетки стеклоочистителя не упал на
ветровое стекло: он может повредить стекло.

Техническое обслуживание автомобиля
827
8

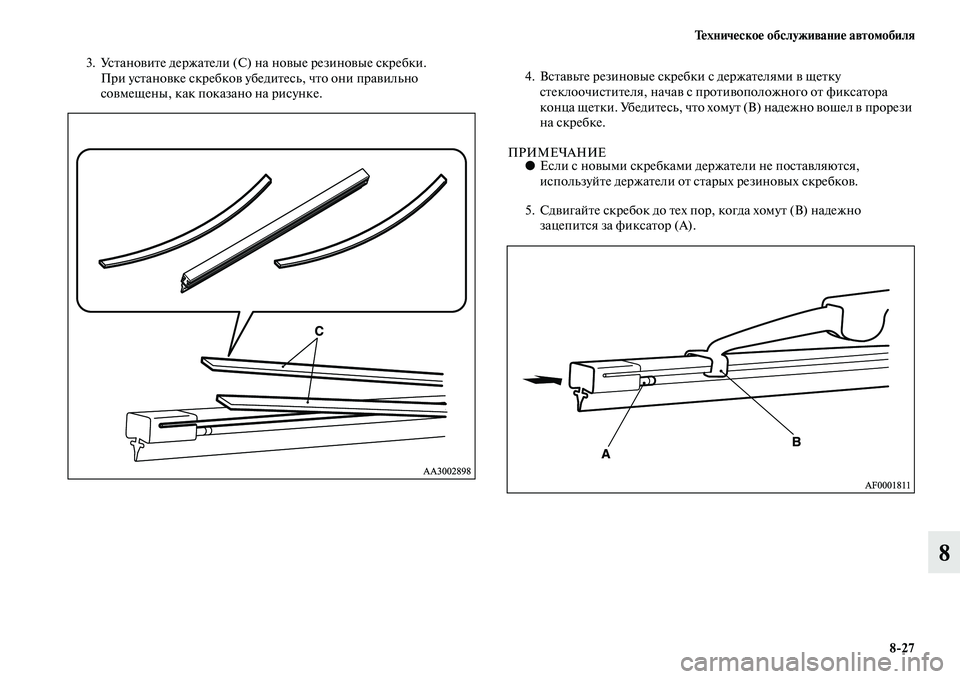

3. Установите держатели (С) на новые резиновые скребки.
При установке скребков убедитесь, что они правильно
совмещены, как показано на рисунке.4. Вставьте резиновые скребки с держателями в щетку
стеклоочистителя, начав с противоположного от фиксатора
конца щетки. Убедитесь, что хомут (В) надежно вошел в прорези
на скребке.
ПРИМЕЧАНИЕ●Если с новыми скребками держатели не поставляются,
используйте держатели от старых резиновых скребков.
5. Сдвигайте скребок до тех пор, когда хомут (В) надежно
зацепится за фиксатор (А).

828 Техническое обслуживание автомобиля
8
Со стороны пассажира1. Поднимите рычаг щетки стеклоочистителя над ветровым
стеклом.
2. Потяните за резиновый скребок, чтобы фиксатор (А)
отсоединился от хомута (В). Затем потяните резиновый скребок
дальше и снимите его.
ПРИМЕЧАНИЕ●Следите, чтобы рычаг щетки стеклоочистителя не упал на
ветровое стекло: он может повредить стекло.3. Установите держатели (С) на новые резиновые скребки.
При установке скребков убедитесь, что они правильно
совмещены, как показано на рисунке.
4. Вставьте резиновые скребки с держателями в щетку
стеклоочистителя, начав с противоположного от фиксатора
конца щетки. Убедитесь, что хомут (В) надежно вошел в прорези
на скребке.
ПРИМЕЧАНИЕ●Если с новыми скребками держатели не поставляются,
используйте держатели от старых резиновых скребков.

Техническое обслуживание автомобиля
829
8
5. Сдвигайте скребок до тех пор, когда хомут (В) надежно
зацепится за фиксатор (А).Общее техническое обслуживание
E01002700113
Утечка топлива, охлаждающей жидкости, масла
и отработавших газов
Загляните под кузов автомобиля и убедитесь в отсутствии утечек
топлива, охлаждающей жидкости, масла и отработавших газов.
Работа наружных и внутренних осветительных
приборов
Чтобы проверить работу осветительных приборов, включите их.
Если осветительные приборы не включаются, это может говорить о
том, что перегорел предохранитель или неисправна лампа. Сначала
проверьте предохранители. Если перегоревшие предохранители не
обнаружены, проверьте лампы.
Порядок проверки и замены предохранителей и ламп приведен в
разделах «Предохранители» на стр. 831 и «Замена ламп» на стр. 837.
Если предохранители и лампы в порядке, обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS
для проверки и ремонта автомобиля.
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается эксплуатировать автомобиль, если есть
подозрение на утечку топлива или чувствуется запах топлива.
Обратитесь в авторизованный сервисный центр MITSUBISHI
MOTORS.

830 Техническое обслуживание автомобиля
8

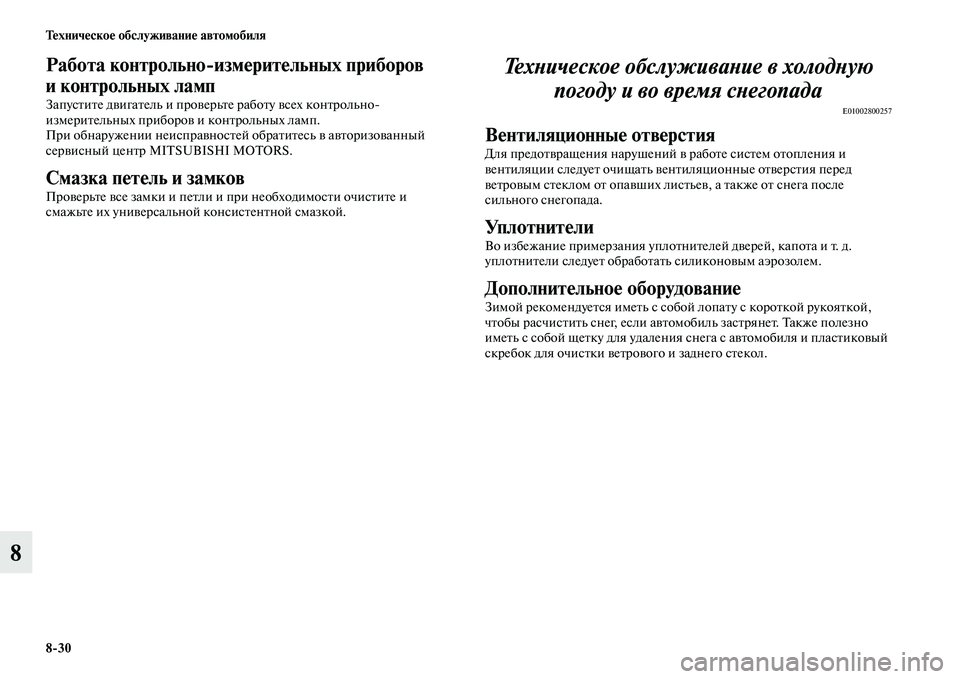

Работа контрольноизмерительных приборов
и контрольных ламп
Запустите двигатель и проверьте работу всех контрольно
измерительных приборов и контрольных ламп.
При обнаружении неисправностей обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
Смазка петель и замков
Проверьте все замки и петли и при необходимости очистите и
смажьте их универсальной консистентной смазкой.
Техническое обслуживание в холодную
погоду и во время снегопада
E01002800257
Вентиляционные отверстия
Для предотвращения нарушений в работе систем отопления и
вентиляции следует очищать вентиляционные отверстия перед
ветровым стеклом от опавших листьев, а также от снега после
сильного снегопада.
Уплотнители
Во избежание примерзания уплотнителей дверей, капота и т. д.
уплотнители следует обработать силиконовым аэрозолем.
Дополнительное оборудование
Зимой рекомендуется иметь с собой лопату с короткой рукояткой,
чтобы расчистить снег, если автомобиль застрянет. Также полезно
иметь с собой щетку для удаления снега с автомобиля и пластиковый
скребок для очистки ветрового и заднего стекол.

Техническое обслуживание автомобиля
831
8 Плавкие вставки
E01002900030Плавкие вставки предотвращают возгорание, если через отдельные
электрические цепи проходит чрезмерно большой ток.
Если перегорит плавкая вставка, обратитесь для проверки
электрооборудования автомобиля в авторизованный сервисный
центр MITSUBISHI MOTORS.
Предохранители
E01003000849
Расположение блока предохранителейE01007600032Для защиты электрооборудования от повреждения в результате
короткого замыкания или перегрузки основные электрические цепи
снабжены предохранителем.
Блоки предохранителей установлены в салоне и в моторном отеке.
Блок предохранителей в салоне
Блок предохранителей в пассажирском салоне находится перед
водительским сиденьем в месте, показанном на рисунке.
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается заменять плавкие вставки другими
токопроводящими элементами: это может привести к
возгоранию автомобиля, уничтожению имущества и тяжелой
или даже несовместимой с жизнью травме.

832 Техническое обслуживание автомобиля
8

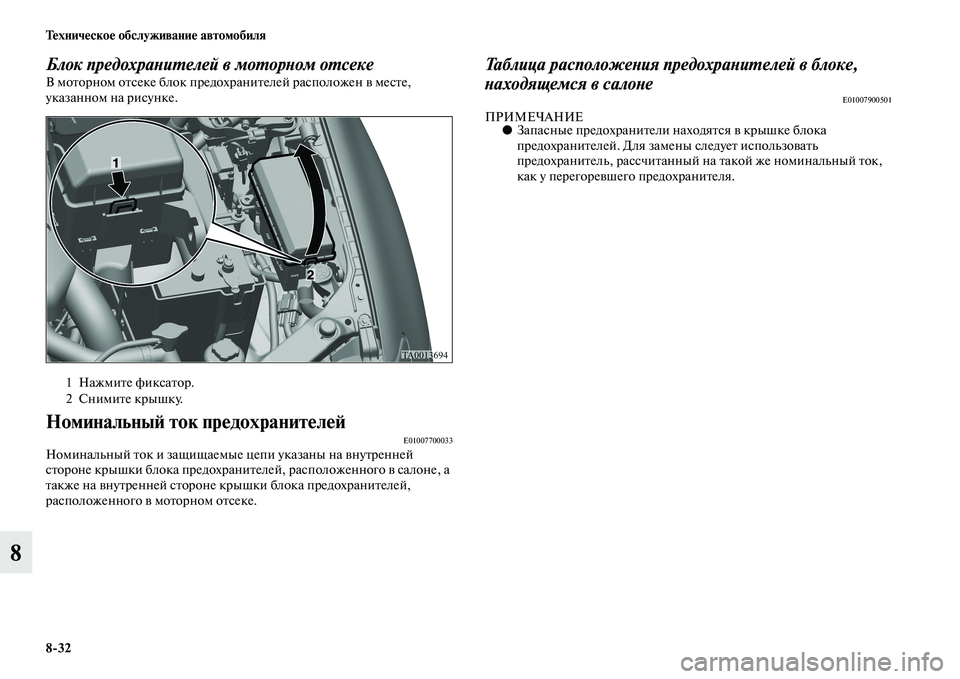

Блок предохранителей в моторном отсекеВ моторном отсеке блок предохранителей расположен в месте,
указанном на рисунке.
Номинальный ток предохранителейE01007700033Номинальный ток и защищаемые цепи указаны на внутренней
стороне крышки блока предохранителей, расположенного в салоне, а
также на внутренней стороне крышки блока предохранителей,
расположенного в моторном отсеке.
Таблица расположения предохранителей в блоке,
находящемся в салоне
E01007900501
ПРИМЕЧАНИЕ●Запасные предохранители находятся в крышке блока
предохранителей. Для замены следует использовать
предохранитель, рассчитанный на такой же номинальный ток,
как у перегоревшего предохранителя.
1 Нажмите фиксатор.
2 Снимите крышку.

Техническое обслуживание автомобиля
833
8

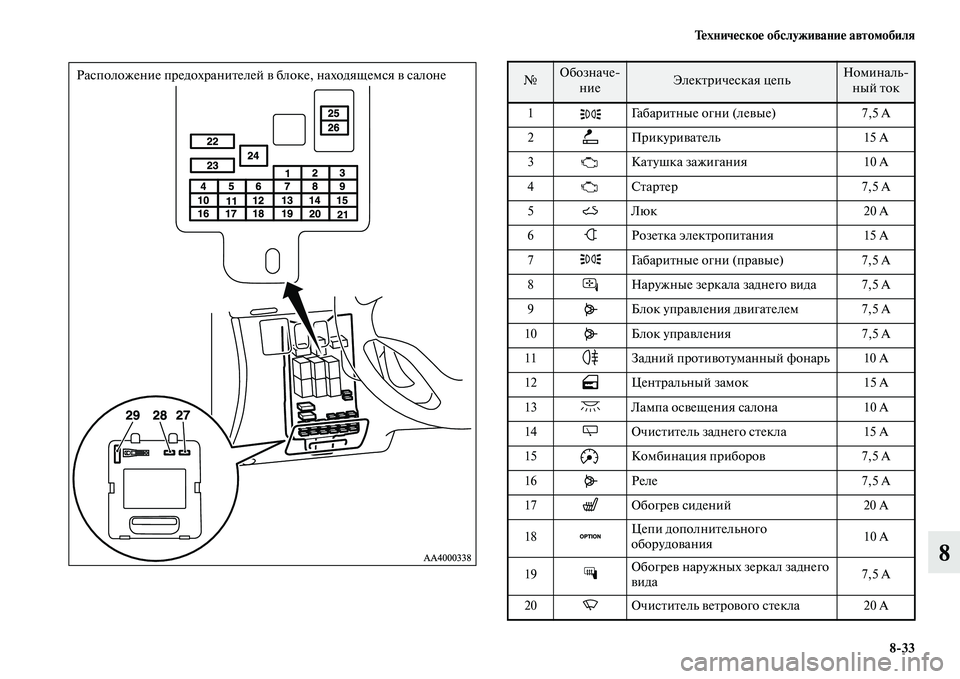

Расположение предохранителей в блоке, находящемся в салоне№ Обозначе
ние Электрическая цепьНоминаль
ный ток
1 Габаритные огни (левые) 7,5 A
2 Прикуриватель 15 A
3 Катушка зажигания 10 A
4 Стартер 7,5 A
5Люк 20 A
6
Розетка электропитания 15 A
7 Габаритные огни (правые) 7,5 A
8 Наружные зеркала заднего вида 7,5 A
9 Блок управления двигателем 7,5 A
10 Блок управления 7,5 A
11 Задний противотуманный фонарь 10 A
12 Центральный замок 15 A
13 Лампа освещения салона 10 A
14 Очиститель заднего стекла 15 A
15 Комбинация приборов 7,5 A
16 Реле 7,5 A
17 Обогрев сидений 20 A
18Цепи дополнительного
оборудования10 A
19Обогрев наружных зеркал заднего
вида7,5 A
20 Очиститель ветрового стекла 20 A
