248 Сиденья и ремни безопасности
2
Подушки безопасности срабатывают, только если ключ в замке
зажигания находится в положении ON или START.Если блок управления подушками безопасности определяет
фронтальный и боковой удар большой силы, он посылает на модули
подушек безопасности сигнал активации, после чего воспламеняется
пиропатрон и вырабатывается газ, наполняющий подушки
безопасности.
При наполнении подушек безопасности раздается резкий громкий
звук, выделяется немного дыма и пыли, однако все это безвредно и не
приводит к возгоранию автомобиля. Люди, страдающие
заболеваниями органов дыхания, могут ощутить временное
раздражение от химических веществ, использующихся для
наполнения подушек; после того как из подушек будет выпущен газ,
откройте окно, если это безопасно.
После срабатывания подушки безопасности очень быстро сдуваются,
поэтому опасность ограничения обзора невелика.
Время, проходящее с момента распознавания удара датчиками до
сдувания подушек после срабатывания, очень невелико и составляет
доли секунды.
7 Модули боковых подушек безопасности
8 Датчики бокового удара
9 Подушки безопасности занавесочного типа
ПРЕДОСТЕРЕЖЕНИЕ!
●Подушки безопасности раскрываются чрезвычайно быстро.
В некоторых случаях соприкосновение с наполняющейся
подушкой может привести к получению ссадин, небольших
порезов, синяков и т. п.
Page 98 of 601

Сиденья и ремни безопасности
249
2
Выключатель подушки безопасности переднего
пассажира
E00410100331Этот выключатель используется для отключения подушки
безопасности переднего пассажира. Если Вы приобрели детское
сиденье, устанавливаемое спинкой вперед, которое невозможно
закрепить ни на одном из сидений, кроме переднего пассажирского,
перед его установкой обязательно отключите подушку безопасности
специальным выключателем. (См. раздел «Отключение подушки
безопасности» на стр. 2 50).
Выключатель подушки безопасности переднего пассажира находится
в вещевом ящике.
ПРЕДУПРЕЖДЕНИЕ!
●Чтобы уменьшить опасность получения тяжелой или
смертельной травмы:
• Перед тем как переключить выключатель подушки
безопасности переднего пассажира, обязательно выньте ключ
из замка зажигания. Невыполнение этого требования может
привести к случайному срабатыванию подушки безопасности.
•После перевода ключа зажигания из положения ON
в положение LOCK подождите примерно 60 секунд, прежде
чем пользоваться выключателем подушки безопасности
переднего пассажира.
Система подушек безопасности спроектирована так, чтобы
сохранить напряжение питания, достаточное для
срабатывания подушек, в течение некоторого времени.
• Отключив подушку безопасности переднего пассажира,
обязательно выньте ключ из выключателя. При невыполнении
этого требования выключатель случайно может быть
установлен в неправильное положение.
Page 99 of 601

250 Сиденья и ремни безопасности
2
Отключение подушки безопасностиE00410600440Чтобы отключить подушку безопасности, выполните следующее:
1. Вставьте ключ в выключатель подушки безопасности переднего
пассажира и поверните его в положение OFF (выключено).
2. Извлеките ключ из выключателя подушки безопасности
переднего пассажира.
3. Вставьте ключ в замок зажигания и поверните его в положение
ON .
Контрольная лампа отключения подушки безопасности переднего
пассажира будет постоянно гореть, показывая, что подушка
безопасности отключена. (См. раздел «Контрольная лампа
отключения подушки безопасности переднего пассажира»
на стр. 2 52)Подушка безопасности останется ОТКЛЮЧЕННОЙ и НЕ сможет
раскрыться до тех пор, пока снова не будет включена.
ПРЕДУПРЕЖДЕНИЕ!
●Чтобы уменьшить опасность получения тяжелой или
смертельной травмы:
• Если после отключения подушки безопасности с помощью
выключателя на панели приборов не загорелась контрольная
лампа, не устанавливайте на переднее пассажирское сиденье
детское сиденье спинкой вперед.
• Отключайте подушку безопасности переднего пассажира
только перед установкой на переднее сиденье детского
сиденья спинкой вперед и не отключайте ни при каких других
обстоятельствах.
Page 100 of 601

Сиденья и ремни безопасности
251
2
Включение подушки безопасностиE00410700135Чтобы включить подушку безопасности, выполните следующее:
1. Вставьте ключ в выключатель подушки безопасности переднего
пассажира и поверните его в положение ON (включено).
2. Извлеките ключ из выключателя подушки безопасности
переднего пассажира.
3. Вставьте ключ в замок зажигания и поверните его в положение
ON .
Контрольная лампа отключения подушки безопасности переднего
пассажира погаснет, показывая, что подушка безопасности включена.Подушка безопасности останется ВКЛЮЧЕННОЙ и будет готова
раскрыться до тех пор, пока снова не будет выключена.
ПРЕДУПРЕЖДЕНИЕ!
●Чтобы уменьшить опасность получения тяжелой или
смертельной травмы:
• Включите подушку безопасности переднего пассажира
с помощью выключателя сразу после того, как будет снято
детское сиденье.
• Если после включения подушки безопасности с помощью
выключателя контрольная лампа отключения подушки
продолжает гореть, не позволяйте никому садиться на
переднее пассажирское сиденье.
Page 101 of 601

252 Сиденья и ремни безопасности
2
Контрольная лампа отключения подушки
безопасности переднего пассажира
E00410200257Контрольная лампа отключения подушки безопасности переднего
пассажира находится на панели приборов.
После установки выключателя подушки безопасности переднего
пассажира в положение OFF (выключено) контрольная лампа будет
гореть, напоминая о том, что подушка отключена.
После установки выключателя подушки безопасности переднего
пассажира в положение ON (включено) контрольная лампа погаснет;
это свидетельствует о том, что подушка включена.
ПРЕДУПРЕЖДЕНИЕ!
●Если контрольная лампа работает, как описано ниже, это может
быть признаком неисправности в системе дополнительных
средств пассивной безопасности (SRS). Как можно скорее
обратитесь для проверки автомобиля в авторизованный
сервисный центр MITSUBISHI MOTORS.
• Контрольная лампа не загорается после установки
выключателя подушки безопасности переднего пассажира
в положение OFF (выключено).
• Контрольная лампа продолжает гореть после установки
выключателя подушки безопасности переднего пассажира
в положение ON (включено).
●Не устанавливайте на автомобиль дополнительное
оборудование, которое может закрыть контрольную лампу
отключения подушки безопасности, и не закрывайте
контрольную лампу наклейками. В этом случае Вы не сможете
контролировать включение и отключение подушки
безопасности.
Page 102 of 601
Сиденья и ремни безопасности
253
2

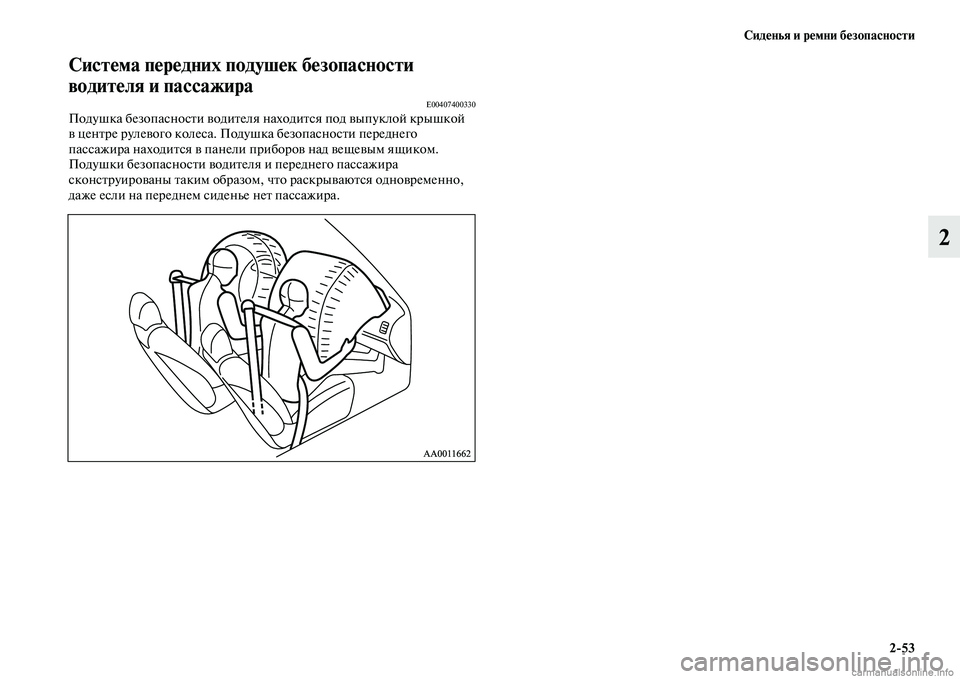

Система передних подушек безопасности
водителя и пассажира
E00407400330Подушка безопасности водителя находится под выпуклой крышкой
в центре рулевого колеса. Подушка безопасности переднего
пассажира находится в панели приборов над вещевым ящиком.
Подушки безопасности водителя и переднего пассажира
сконструированы таким образом, что раскрываются одновременно,
даже если на переднем сиденье нет пассажира.
Page 103 of 601

254 Сиденья и ремни безопасности
2
Раскрытие передних подушек безопасностиE00407501354
Передние подушки безопасности РАССЧИТАНЫ НА СРАБАТЫВАНИЕ в следующих случаях…
Передние подушки безопасности рассчитаны на срабатывание при
фронтальном ударе средней или большой силы. Типичные случаи
показаны на рисунке.
Передние подушки безопасности срабатывают, если энергия удара
превышает некоторый пороговый уровень, сравнимый со
столкновением на скорости около 25 км/ч с жестким неподвижным
препятствием, которое не деформируется. Если энергия удара
меньше порогового значения, подушки безопасности могут не
сработать. Однако скорость, при которой срабатывают подушки,
будет значительно выше при столкновении автомобиля с объектами,
поглощающими энергию путем деформации или перемещения
(например, с другим стоящим автомобилем, столбиком или перилами
ограждения). Поскольку при фронтальном ударе водитель или пассажир могут
сместиться со своего места, большое значение имеет правильное
использование ремней безопасности. Ремень безопасности удержит
человека на безопасном расстоянии от рулевого колеса и передней
панели в начальный момент срабатывания подушек безопасности.
В начальной стадии срабатывания подушка безопасности обладает
наибольшей энергией, что может стать причиной тяжелых или
смертельных травм. Кроме того, именно ремень безопасности
является основным средством защиты при столкновении. Подушки
безопасности разработаны в качестве дополнительного средства
защиты. Поэтому для обеспечения собственной безопасности и
безопасности пассажиров необходимо правильно пользоваться
ремнями безопасности.
Фронтальный удар о неподвижное препятствие на
скорости приблизительно 25 км/ч и вышеСредний или сильный фронтальный удар в заштрихованной
области между стрелками
Page 104 of 601
Сиденья и ремни безопасности
255
2
Передние подушки безопасности МОГУТ
НЕ СРАБОТАТЬ в следующих случаях…
При некоторых видах фронтальных ударов кузов автомобиля
способен поглощать ударную энергию, защищая пассажиров.
(Передняя часть кузова автомобиля может сильно деформироваться,
поглощая энергию удара.) В этом случае передние подушки
безопасности могут не сработать, несмотря на деформацию
иповреждение кузова автомобиля.
Некоторые типичные случаи показаны на рисунке.
Поскольку передние подушки безопасности защищают не во всех
случаях фронтальных столкновений, обязательно пристегивайтесь
ремнем безопасности.
Наезд на столб, дерево или иной узкий предмет
Подкат автомобиля под заднюю часть грузовика
Удар передней части автомобиля под углом
