Page 65 of 324
運転する前に/ドアの開閉
3-3
3
アドバンストキーレスエント
リー&キーレスプッシュボタ
ンスタートシステム装備車
キーはドアの施錠・解錠に使えます
が、エンジンの始動・停止には使えま
せん。エンジンの始動・停止には携帯
リモコンをご使用ください。
→ 4-9ページ(エンジンのかけかた)
携帯リモコン(1)が 2 個、リモコン
に格納可能なキー(2)が 2 本ついて
います。
→ 3-11ページ(携帯リモコン)
70K006
リモコンに格納されているキー(2)
は、ロック解除レバー(4)を方向
に引きながら取り出します。
82K283
キーナンバープレート
キーナンバープレート(2)には、キー
作成時に必要なキーナンバー(1)が打
刻されています。
80J1008
(3) 作動表示灯
(5) 適合証明マーク
(2) (1)
(3)
(2)(5)
(4)
携帯リモコンには、キーを格納してく
ださい。リモコンの電池が消耗してい
るときや故障したときなどに、ドアの
施錠・解錠ができなくなるおそれがあ
ります。
お客様以外の方にキーナンバーを知
られないよう、キーナンバープレー
トは車両以外の場所に、大切に保管
してください。万一、キーを紛失し
たときは、マツダ販売店にキーナン
バーを伝えてご相談ください。
お車をおゆずりになるときは、次に
所有される方のために、キーナン
バープレートをお車のキーとともに
お渡しください。
(1)
(2)
000.book 3 ページ 2014年12月5日 金曜日 午前9時20分
Page 66 of 324
運転する前に/ドアの開閉
3-4
3
キー操作による車外からの
施錠・解錠
→ 3-8ページ(キーレスエントリー)
→ 3-11ページ(携帯リモコン)
■ 運転席ドア
キーを差し込んで車の前方向にまわすと
施錠、後ろ方向にまわすと解錠できま
す。
74P30010
■ バックドア
運転席ドアにキーを差し込んで、車の前
方向にまわすと施錠、後ろ方向にまわす
と解錠できます。
バックドアを開けるときは、解錠後、
ドアハンドル(1)を手前に引きなが
らドアを持ち上げます。
ドアを閉めるときは、シートベルト
や荷物などをはさまないようにして
ください。半ドア状態になって、走行
中にドアが開くおそれがあります。
エンジンをかけた状態で、バックド
アを開けたままにしないでくださ
い。排気ガスが車内に侵入して、一
酸化炭素中毒のおそれがあります。
火災や盗難などの事故防止のため、
車から離れるときは、エンジンを止
めドアを施錠してください。
ドアの開閉は、お子さまではなく大
人 が 行 な い、手、足、頭 な ど を は さ
まないように気をつけてください。
ドアを開けるときは、後ろからの車
に注意してください。とくに風が強
い日は注意してください。
バックドアを開けるときは、完全に
開けてください。開けかたが不十分
な場合、思わぬときに閉まって、け
がのおそれがあります。
エンジンがかかっているときは、排
気管の真後ろでバックドアを開閉し
ないでください。やけどなどのおそ
れがあります。
セキュリティアラームのセット状態お
よびドアの開けかたによっては、警報
が作動する場合があります。
→ 3-16ページ (セキュリティアラーム)
ドア
Ē
í
000.book 4 ページ 2014年12月5日 金曜日 午前9時20分

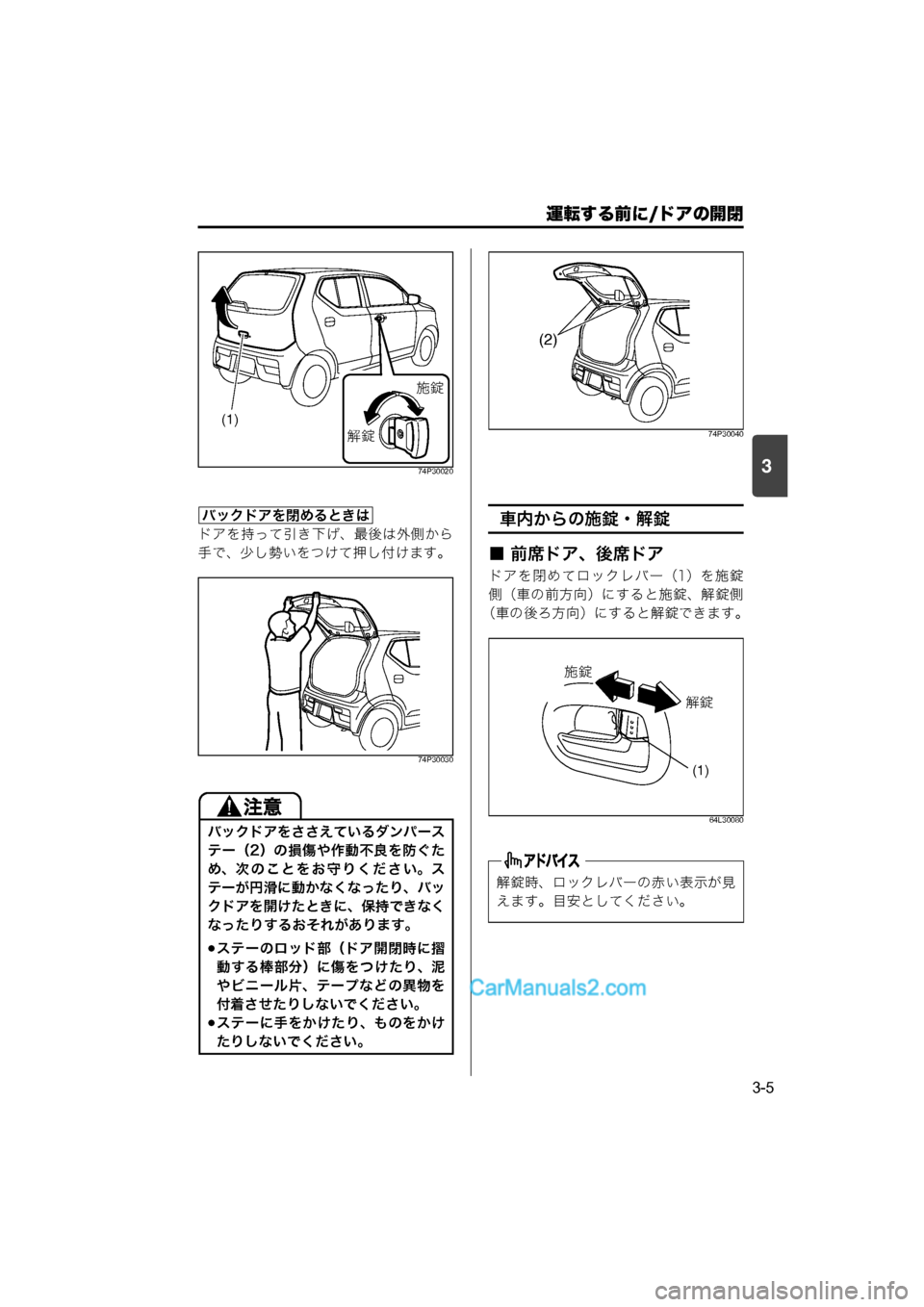

Page 67 of 324
運転する前に/ドアの開閉
3-5
374P30020
ドアを持って引き下げ、最後は外側から
手で、少し勢いをつけて押し付けます。
74P30030
74P30040
車内からの施錠・解錠
■ 前席ドア、後席ドア
ドアを閉めてロックレバー(1)を施錠
側(車の前方向)にすると施錠、解錠側
(車の後ろ方向)にすると解錠できます。
64L30080バックドアをささえているダンパース
テー(2)の損傷や作動不良を防ぐた
め、次のことをお守りください。ス
テーが円滑に動かなくなったり、バッ
クドアを開けたときに、保持できなく
なったりするおそれがあります。
ステーのロッド部(ドア開閉時に摺
動する棒部分)に傷をつけたり、泥
やビニール片、テープなどの異物を
付着させたりしないでください。
ステーに手をかけたり、ものをかけ
たりしないでください。
Ē
í
(1)
バックドアを閉めるときは
解錠時、ロックレバーの赤い表示が見
えます。目安としてください。
(2)
í
Ē
(1)
000.book 5 ページ 2014年12月5日 金曜日 午前9時20分

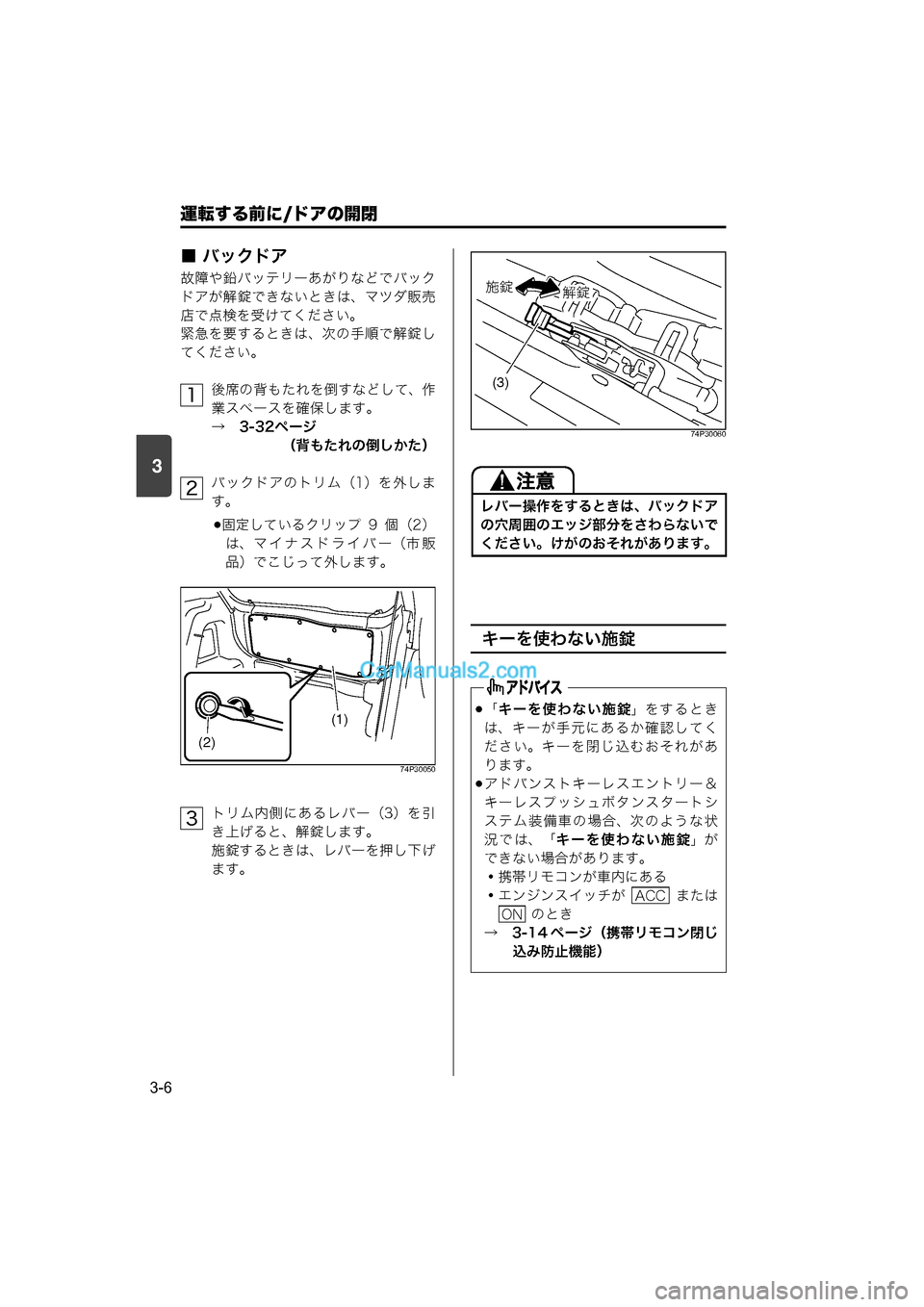

Page 68 of 324
運転する前に/ドアの開閉
3-6
3
■ バックドア
故障や鉛バッテリーあがりなどでバック
ドアが解錠できないときは、マツダ販売
店で点検を受けてください。
緊急を要するときは、次の手順で解錠し
てください。後席の背もたれを倒すなどして、作
業スペースを確保します。
→ 3-32ページ (背もたれの倒しかた)
バックドアのトリム(1)を外しま
す。
固定しているクリップ 9 個(2) は、マ イ ナ ス ド ラ イ バ ー(市 販
品)でこじって外します。
74P30050
トリム内側にあるレバー(3)を引
き上げると、解錠します。
施錠するときは、レバーを押し下げ
ます。
74P30060
キーを使わない施錠
1
2
(2)
(1)
3
レバー操作をするときは、バックドア
の穴周囲のエッジ部分をさわらないで
ください。けがのおそれがあります。
「キーを使わない施錠 」をするとき
は、キーが手元にあるか確認してく
ださい。キーを閉じ込むおそれがあ
ります。
アドバンストキーレスエントリー&
キーレスプッシュボタンスタートシ
ステム装備車の場合、次のような状
況では、「 キーを使わない施錠 」が
できない場合があります。
・携帯リモコンが車内にある
・エンジンスイッチが または のとき
→ 3-14 ページ(携帯リモコン閉じ 込み防止機能)
ƒíí
(3)
ACC
ON
000.book 6 ページ 2014年12月5日 金曜日 午前9時20分

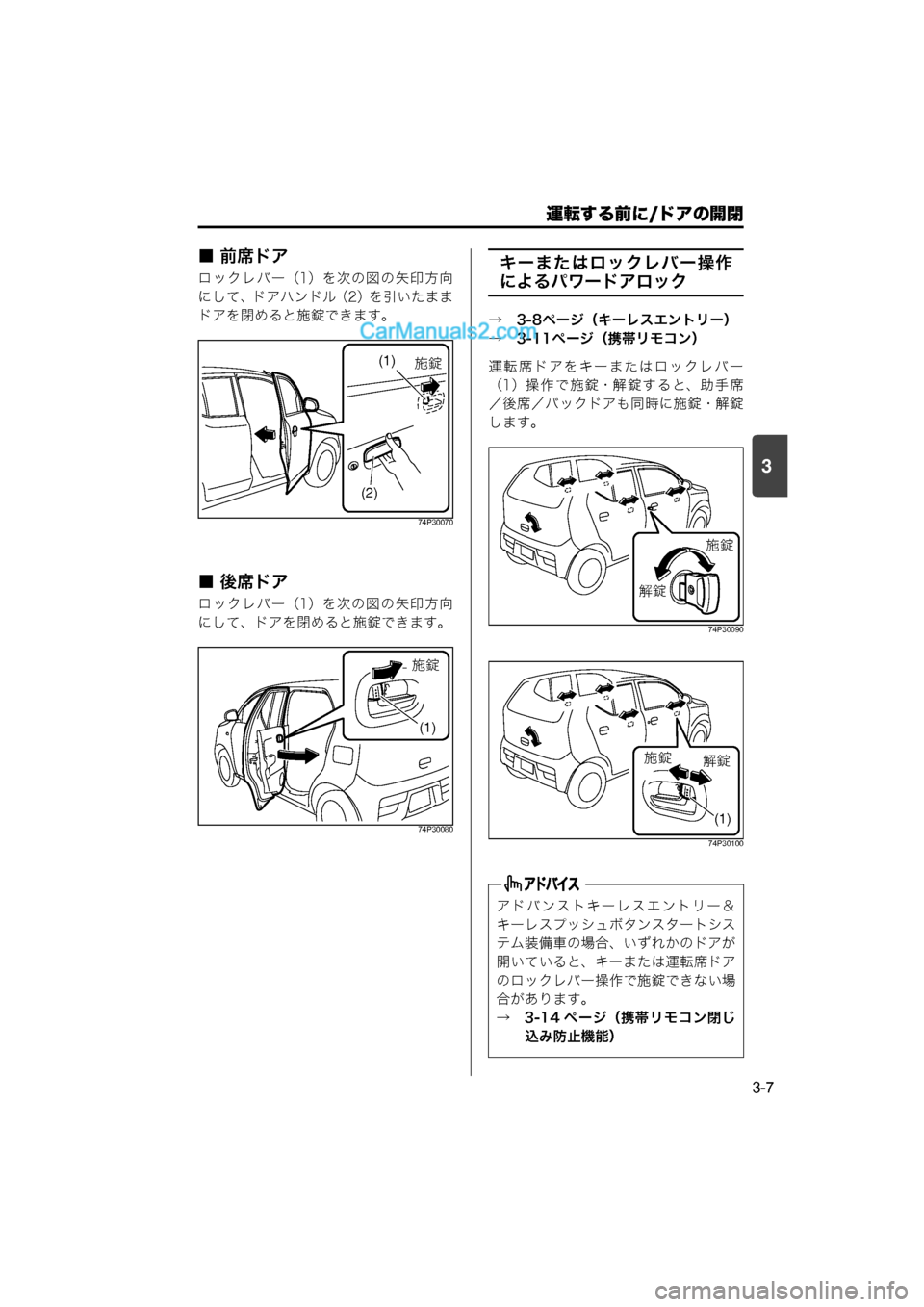

Page 69 of 324
運転する前に/ドアの開閉
3-7
3
■ 前席ドア
ロックレバー(1)を次の図の矢印方向
にして、ドアハンドル(2)を引いたまま
ドアを閉めると施錠できます。
74P30070
■ 後席ドア
ロックレバー(1)を次の図の矢印方向
にして、ドアを閉めると施錠できます。
74P30080
キーまたはロックレバー操作
によるパワードアロック
→ 3-8ページ(キーレスエントリー)
→ 3-11ページ(携帯リモコン)
運転席ドアをキーまたはロックレバー
(1)操 作 で 施 錠・解 錠 す る と、助 手 席
/後席/バックドアも同時に施錠・解錠
します。
74P30090
74P30100
Ē(1)
(2)
(1)
Ē
アドバンストキーレスエントリー&
キーレスプッシュボタンスタートシス
テム装備車の場合、いずれかのドアが
開いていると、キーまたは運転席ドア
のロックレバー操作で施錠できない場
合があります。
→ 3-14 ページ(携帯リモコン閉じ 込み防止機能)
Ē
í
ƒí í
(1)
000.book 7 ページ 2014年12月5日 金曜日 午前9時20分
Page 70 of 324
運転する前に/ドアの開閉
3-8
3
■ ドアロック解除機能
衝突などで SRS エアバッグが作動する
と、自動的にすべてのドアロックを解除
します。
チャイルドプルーフによる
施錠・解錠
車内から後席ドアが開かないようにでき
ます。お子さまなどによるドア誤開放を
防止するために使用してください。
後席ドアにあるレバー(1)をLOCK
(開かない)の位置にして、ドアを閉
めます。車内からはドアが開きませ
ん。
外からドアを開けることは可能です。
74P30110
車から約 2 m 以内の範囲で、リモコン
キーの操作部を押すと、すべてのドアを
施錠・解錠できます。
施錠したときは、ドアハンドルを引い
て施錠されているか確認してくださ
い。エアバッグが作動したときでも、ドア
ロックモーターの配線やモーター自体
が損傷した場合は、ドアロック解除機
能が作動しません。
万一、車内から開ける場合は、窓から
手を出して外側のドアハンドルをご使
用ください。
Õ Î Ì Ï Ã Ë %R"&
Ì Ï Ã Ë
%R=&
(1)
火災や盗難などの事故防止のため、車
から離れるときは、エンジンを止めて
ドアを施錠してください。
リモコンキーには、精密な電子部品が
組み込まれています。電子部品の故障
を防ぐため、次のことをお守りくださ
い。
インパネの上などの高温になるよう
な場所に置かない
落下させるなどして、強い衝撃をあ
たえない
水洗いをしたり、水中に入れたりし
ない
キーレスエントリーの作動距離は、周
囲の影響で変わることがあります。 ま
た、 強い電波などが発生している場所
では、 キーレスエントリーが作動しな
いことがあります。
少しの間でも車から離れるときは、
現金や貴重品を車内に放置しないで
ください。盗難のおそれがあります。
リモコンキーでドアの施錠・解錠が
できないときは、キーを使って施
錠・解錠をしてください。
キーレスエントリー
000.book 8 ページ 2014年12月5日 金曜日 午前9時20分

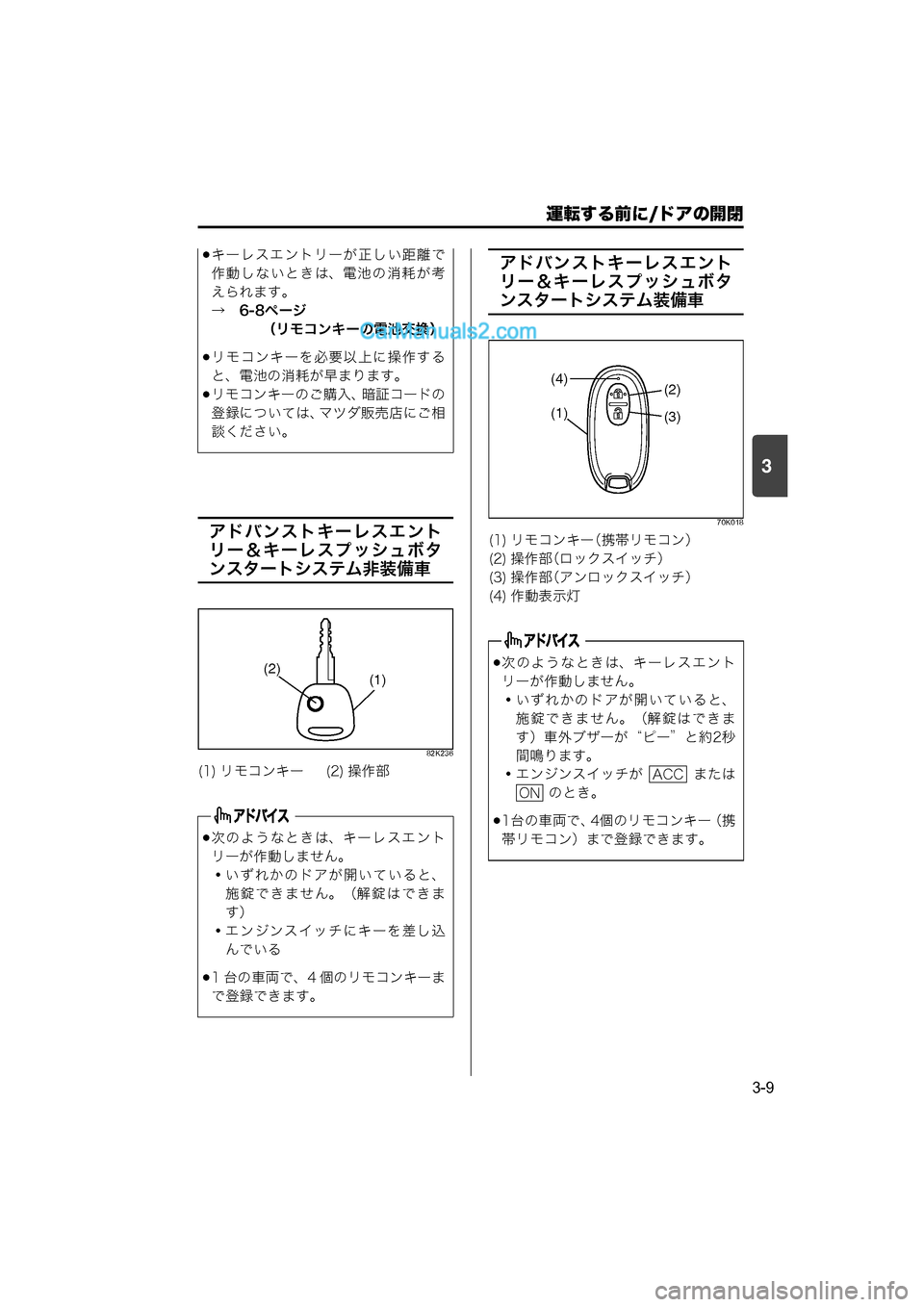

Page 71 of 324
運転する前に/ドアの開閉
3-9
3
アドバンストキーレスエント
リー&キーレスプッシュボタ
ンスタートシステム非装備車
82K236
アドバンストキーレスエント
リー&キーレスプッシュボタ
ンスタートシステム装備車
70K018
キーレスエントリーが正しい距離で
作動しないときは、電池の消耗が考
えられます。
→ 6-8ページ(リモコンキーの電池交換)
リモコンキーを必要以上に操作する
と、電池の消耗が早まります。
リモコンキーのご購入、暗証コードの
登録については、 マツダ販売店にご相
談ください。
(1) リモコンキー (2) 操作部
次のようなときは、キーレスエント
リーが作動しません。
・いずれかのドアが開いていると、 施錠できません。(解 錠 は で き ま
す)
・エンジンスイッチにキーを差し込 んでいる
1 台の車両で、4 個のリモコンキーま
で登録できます。
(1)
(2)
(1) リモコンキー
(携帯リモコン)
(2) 操作部 (ロックスイッチ)
(3) 操作部 (アンロックスイッチ)
(4) 作動表示灯
次のようなときは、キーレスエント
リーが作動しません。
・いずれかのドアが開いていると、 施錠できません。(解錠はできま
す)車外ブザーが“ピー”と約2秒
間鳴ります。
・エンジンスイッチが または
のとき。
1台の車両で、 4個のリモコンキー (携
帯リモコン)まで登録できます。
(4)
(1) (2)
(3)
ACC
ON
000.book 9 ページ 2014年12月5日 金曜日 午前9時20分
Page 72 of 324
運転する前に/ドアの開閉
3-10
3
アンサーバック機能
キーレスエントリーによるドアの施錠・
解錠を知らせる機能です。
キーレスエントリーの作動と同時に室
内灯を点灯または点滅させたい場合
は、室内灯スイッチを DOOR 位置にし
ます。
室内灯が約 15 秒間点灯したあとは、
徐々に減光しながら消灯します。
→ 5-38ページ(室内灯)
アドバンストキーレスエントリー&
キーレスプッシュボタンスタートシス
テム装備車の場合、車外ブザーも鳴り
ます。
タイマーロック機能
盗難防止のため、自動的にドアを施錠す
る機能です。
キーレスエントリーで解錠したあと、
約 30 秒以内にいずれのドアも開けな
かったときに自動的にドアを施錠しま
す。
タイマーロック機能が作動すると、セ
キュリティアラームが自動的にセット
されます。(警報なしモードを除く)
→ 3-16ページ (セキュリティアラーム)
アンサー
バック機能 初期設定
(工場出荷時) 設定切替え時
ロック
(施錠)
アンロック
(解錠) ロック
(施錠)
アンロック
(解錠)
非常点滅 表示灯 1回
点滅 2回
点滅
室内灯
(スイッチが DOOR位置) 約15秒間
点灯2回
点滅約15秒間 点灯
アンサー
バック機能 初期設定
(工場出荷時) 設定切替え時
ロック
(施錠)
アンロック
(解錠) ロック
(施錠)
アンロック
(解錠)
車外
ブザー 1回
吹鳴 2回
吹鳴
アンサーバック機能の設定切替え
(カ ス タ マ イ ズ)に つ い て は、マ ツ
ダ販売店にご相談ください。
アドバンストキーレスエントリー&
キーレスプッシュボタンスタートシ
ステム装備車は、リクエストスイッチ
で施錠・解錠したときにも、アンサー
バック機能が作動します。また、次の
合図が別々にカスタマイズできます。
・非常点滅表示灯/室内灯による合 図
・車外ブザーによる合図
アドバンストキーレスエントリー&
キーレスプッシュボタンスタートシス
テム装備車は、リクエストスイッチで
解錠したときにも、タイマーロック機
能が作動します。
