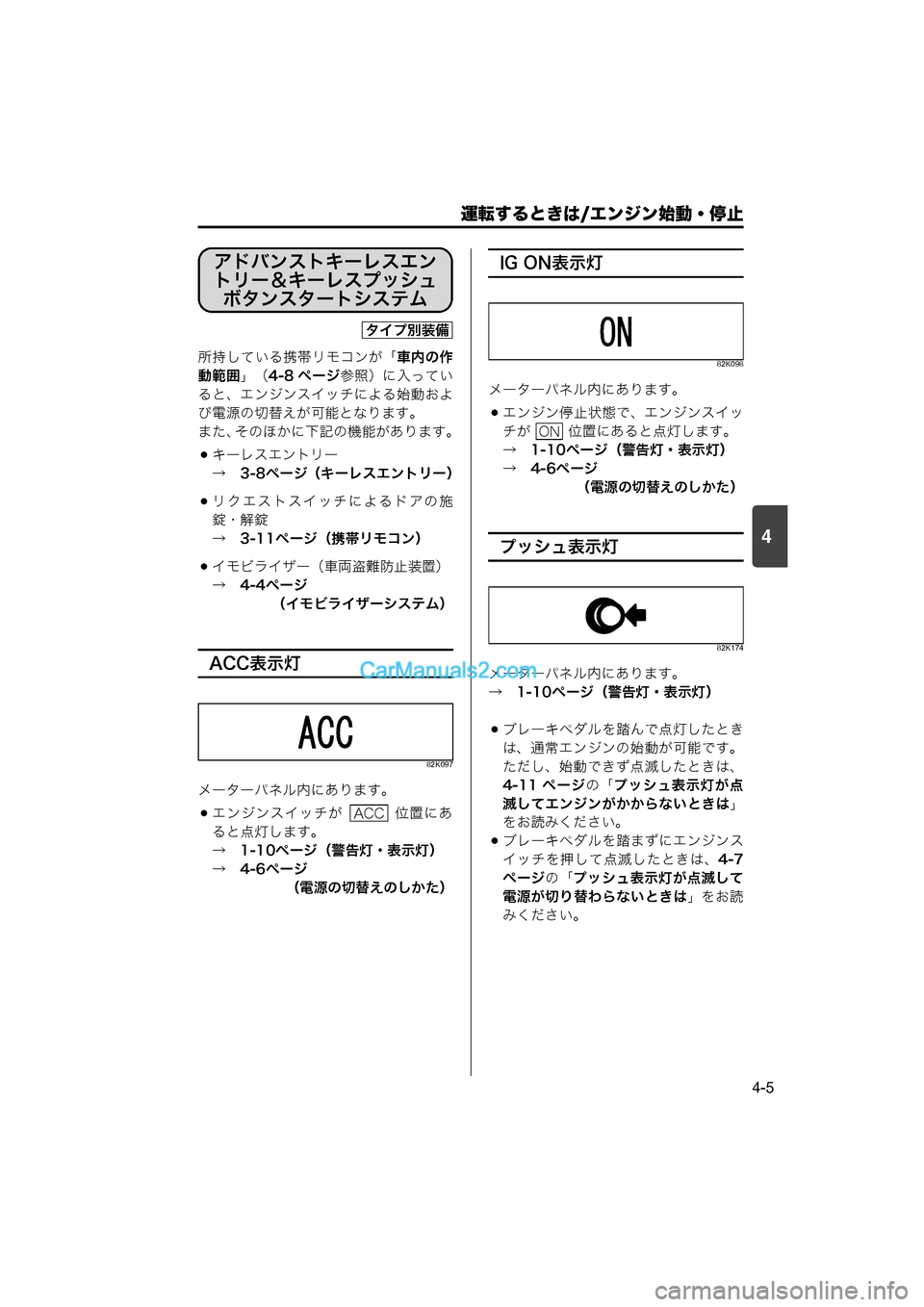

Page 153 of 324
運転するときは/エンジン始動・停止
4-5
4
所持している携帯リモコンが「車内の作
動範囲 」(4-8 ページ 参照)に入ってい
ると、エンジンスイッチによる始動およ
び電源の切替えが可能となります。
また、そのほかに下記の機能があります。
キーレスエントリー
→ 3-8ページ(キーレスエントリー)
リクエストスイッチによるドアの施
錠・解錠
→ 3-11ページ(携帯リモコン)
イモビライザー(車両盗難防止装置)
→ 4-4ページ (イモビライザーシステム)
ACC表示灯
82K097
メーターパネル内にあります。
エンジンスイッチが 位置にあ
ると点灯します。
→ 1-10ページ(警告灯・表示灯)
→ 4-6ページ
(電源の切替えのしかた)
IG ON表示灯
82K098
メーターパネル内にあります。
エンジン停止状態で、エンジンスイッ
チが 位置にあると点灯します。
→ 1-10ページ(警告灯・表示灯)
→ 4-6ページ(電源の切替えのしかた)
プッシュ表示灯
82K174
メーターパネル内にあります。
→ 1-10ページ(警告灯・表示灯)
ブレーキペダルを踏んで点灯したとき
は、通常エンジンの始動が可能です。
ただし、始動できず点滅したときは、
4-11 ページ の「プッシュ表示灯が点
滅してエンジンがかからないときは 」
をお読みください。
ブレーキペダルを踏まずにエンジンス
イッチを押して点滅したときは、 4-7
ページの「プッシュ表示灯が点滅して
電源が切り替わらないときは 」をお読
みください。
アドバンストキーレスエン
トリー&キーレスプッシュ ボタンスタートシステム
タイプ別装備
ACC
ON
000.book 5 ページ 2014年12月5日 金曜日 午前9時20分

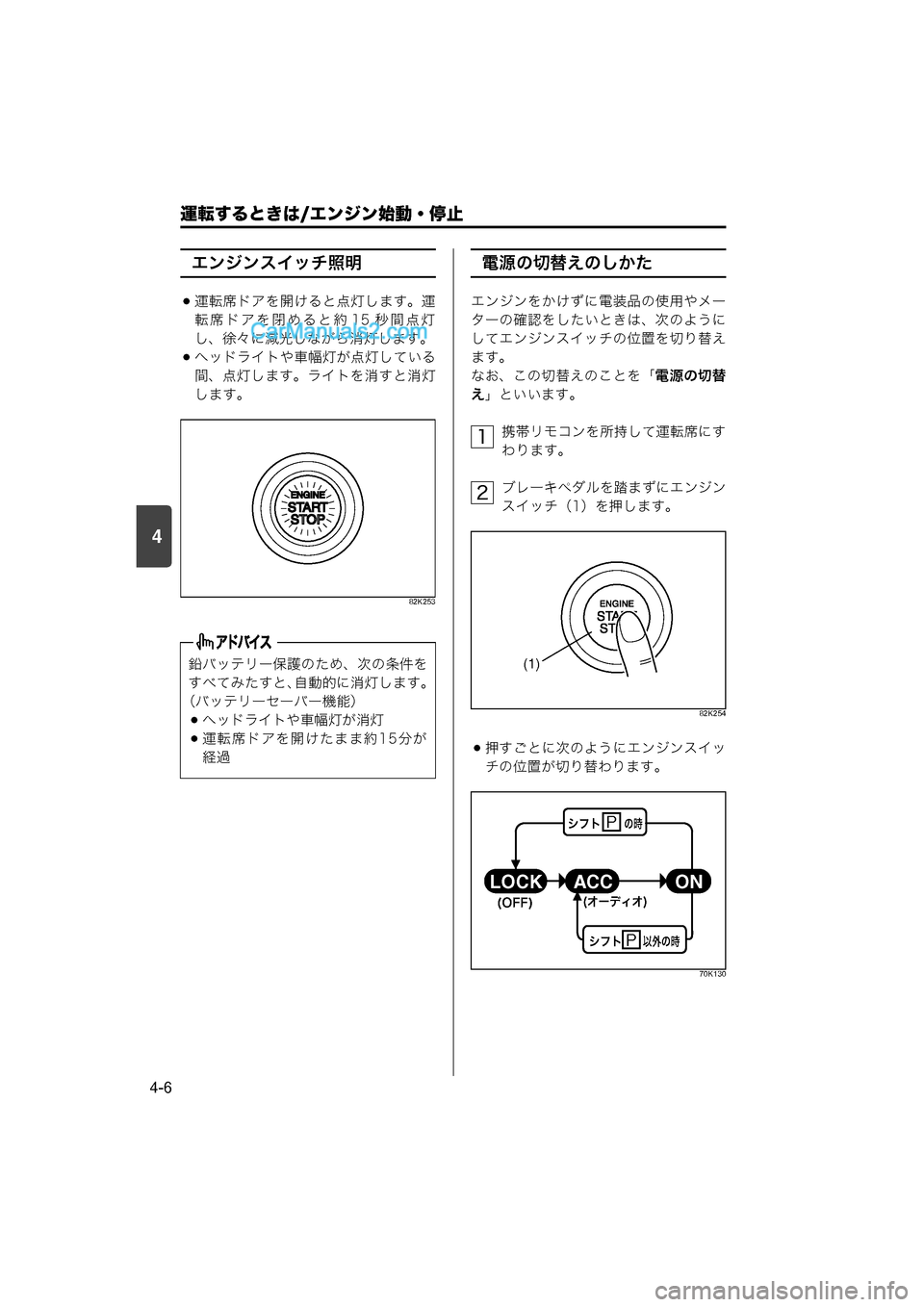

Page 154 of 324
4
運転するときは/エンジン始動・停止
4-6
エンジンスイッチ照明
運転席ドアを開けると点灯します。運
転席ドアを閉めると約 15 秒間点灯
し、徐々に減光しながら消灯します。
ヘッドライトや車幅灯が点灯している
間、点灯します。ライトを消すと消灯
します。
82K253
電源の切替えのしかた
エンジンをかけずに電装品の使用やメー
ターの確認をしたいときは、次のように
してエンジンスイッチの位置を切り替え
ます。
なお、この切替えのことを「電源の切替
え 」といいます。
携帯リモコンを所持して運転席にす
わります。
ブレーキペダルを踏まずにエンジン
スイッチ(1)を押します。
82K254
押すごとに次のようにエンジンスイッ
チの位置が切り替わります。
70K130
鉛バッテリー保護のため、次の条件を
すべてみたすと、 自動的に消灯します。
(バッテリーセーバー機能)
ヘッドライトや車幅灯が消灯
運転席ドアを開けたまま約15分が
経過
1
2
(1)
PA½
POöA½
¨ Ï Æ Æ ©
ON
ACC
LOCK
¨t‘mt ©
000.book 6 ページ 2014年12月5日 金曜日 午前9時20分

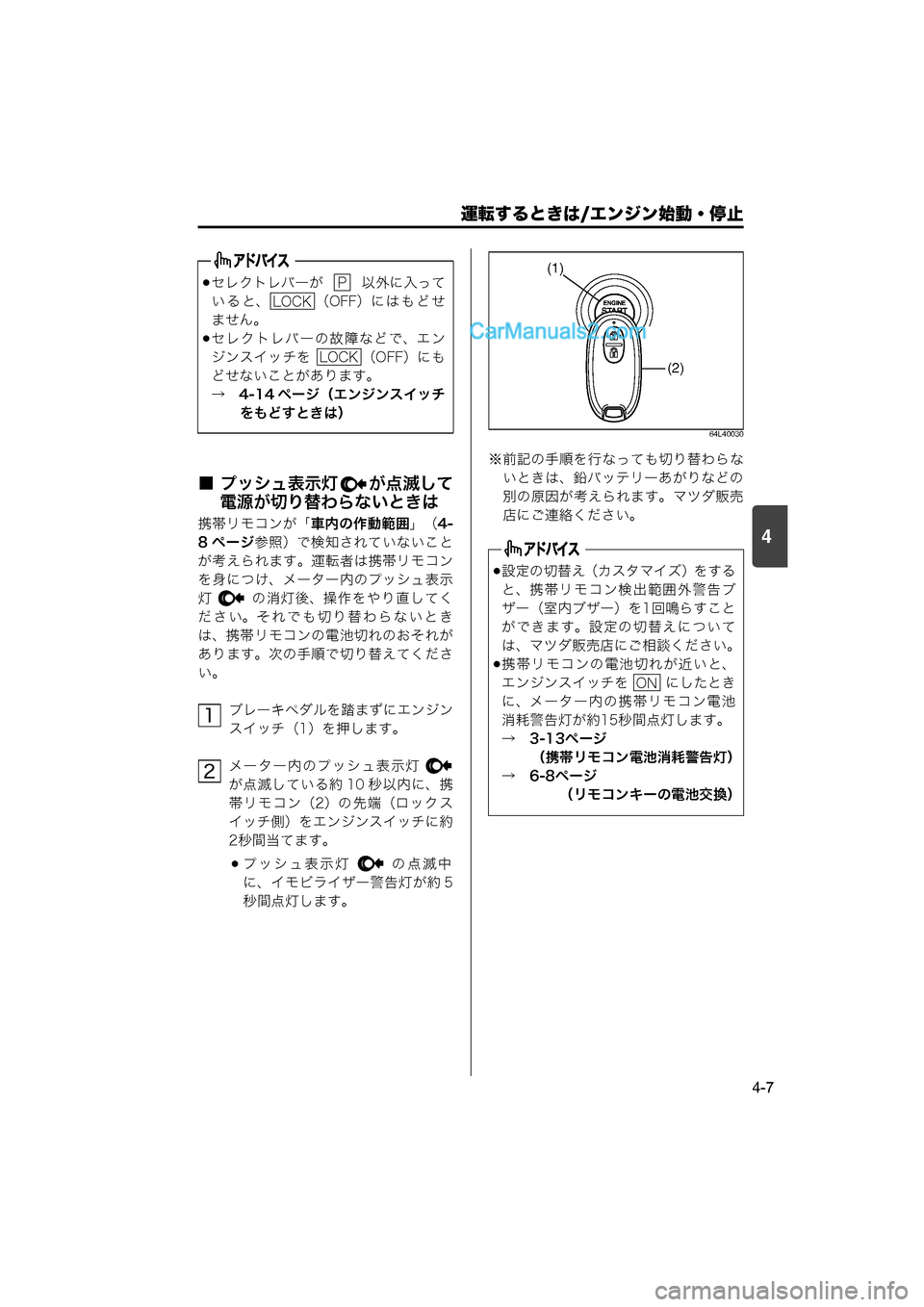

Page 155 of 324
運転するときは/エンジン始動・停止
4-7
4
■ プッシュ表示灯 が点滅して電源が切り替わらないときは
携帯リモコンが「 車内の作動範囲」(4-
8 ページ参照)で検知されていないこと
が考えられます。運転者は携帯リモコン
を身につけ、メーター内のプッシュ表示
灯 の消灯後、操作をやり直してく
ださい。それでも切り替わらないとき
は、携帯リモコンの電池切れのおそれが
あります。次の手順で切り替えてくださ
い。
ブレーキペダルを踏まずにエンジン
スイッチ(1)を押します。
メーター内のプッシュ表示灯
が点滅している約 10 秒以内に、携
帯リモコン(2)の先端(ロックス
イッチ側)をエンジンスイッチに約
2秒間当てます。
プッシュ表示灯 の点滅中
に、イモビライザー警告灯が約 5
秒間点灯します。
64L40030
※前記の手順を行なっても切り替わらないときは、鉛バッテリーあがりなどの
別の原因が考えられます。マツダ販売
店にご連絡ください。
セレクトレバーが 以外に入って
いると、 (OFF)にはもどせ
ません。
セレクトレバーの故障などで、エン
ジンスイッチを (OFF)にも
どせないことがあります。
→ 4-14 ページ(エンジンスイッチ をもどすときは)
P
LOCK
LOCK
1
2
設定の切替え(カスタマイズ)をする
と、携帯リモコン検出範囲外警告ブ
ザー(室内ブザー)を1回鳴らすこと
ができます。設定の切替えについて
は、マツダ販売店にご相談ください。
携帯リモコンの電池切れが近いと、
エンジンスイッチを にしたとき
に、メーター内の携帯リモコン電池
消耗警告灯が約15秒間点灯します。
→ 3-13ページ (携帯リモコン電池消耗警告灯)
→ 6-8ページ (リモコンキーの電池交換)
(2)
(1)
ON
000.book 7 ページ 2014年12月5日 金曜日 午前9時20分

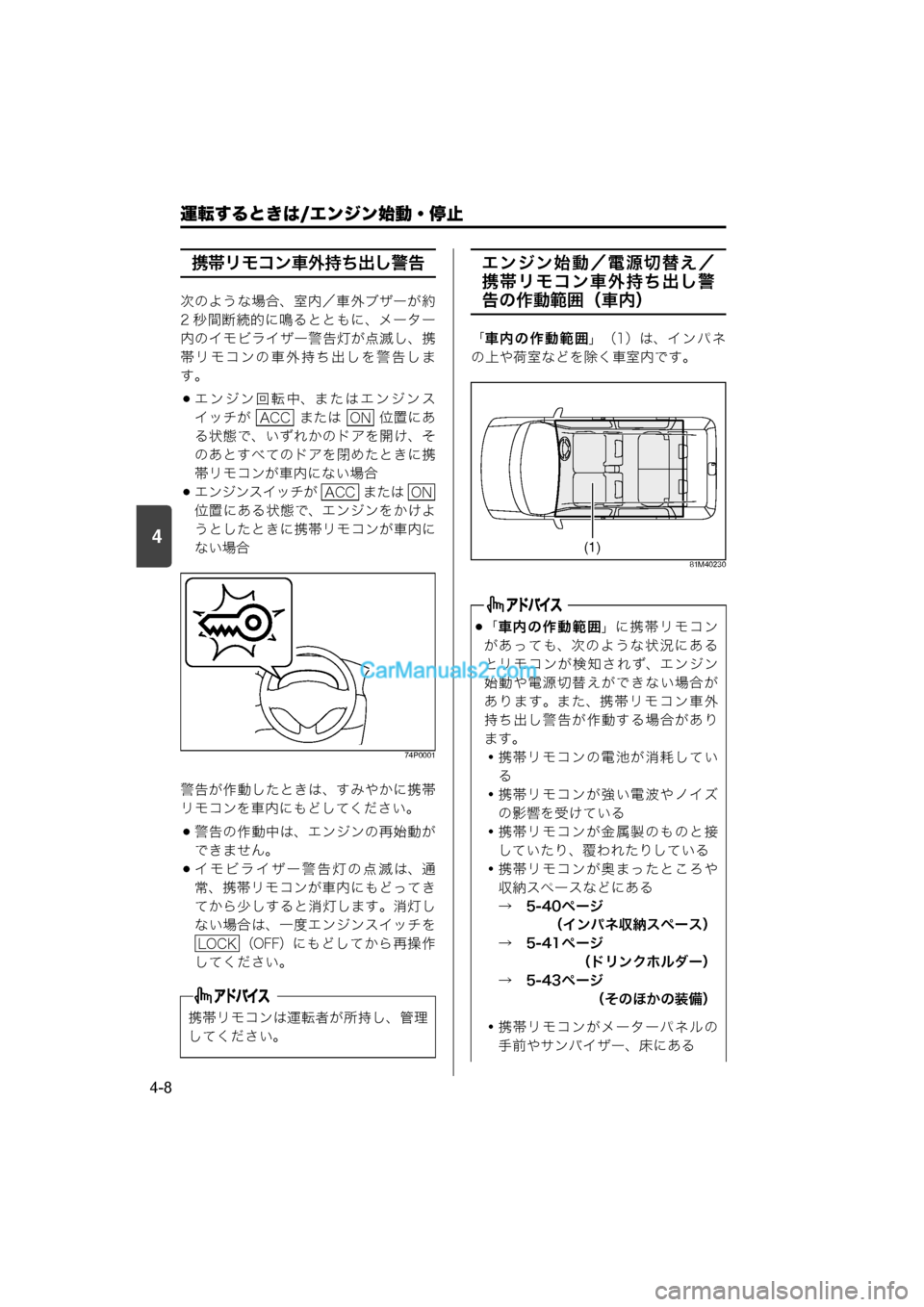

Page 156 of 324
4
運転するときは/エンジン始動・停止
4-8
携帯リモコン車外持ち出し警告
次のような場合、室内/車外ブザーが約
2 秒間断続的に鳴るとともに、メーター
内のイモビライザー警告灯が点滅し、携
帯リモコンの車外持ち出しを警告しま
す。
エンジン回転中、またはエンジンス
イッチが または 位置にあ
る状態で、いずれかのドアを開け、そ
のあとすべてのドアを閉めたときに携
帯リモコンが車内にない場合
エンジンスイッチが または
位置にある状態で、エンジンをかけよ
うとしたときに携帯リモコンが車内に
ない場合
74P0001
警告が作動したときは、すみやかに携帯
リモコンを車内にもどしてください。
警告の作動中は、エンジンの再始動が
できません。
イモビライザー警告灯の点滅は、通
常、携帯リモコンが車内にもどってき
てから少しすると消灯します。消灯し
ない場合は、一度エンジンスイッチを
(OFF)にもどしてから再操作
してください。
エンジン始動/電源切替え/
携帯リモコン車外持ち出し警
告の作動範囲(車内)
「車内の作動範囲 」(1)は、イ ン パ ネ
の上や荷室などを除く車室内です。
81M40230
携帯リモコンは運転者が所持し、管理
してください。
ACCON
ACCON
LOCK
「車内の作動範囲 」に携帯リモコン
があっても、次のような状況にある
とリモコンが検知されず、エンジン
始動や電源切替えができない場合が
あります。また、携帯リモコン車外
持ち出し警告が作動する場合があり
ます。
・携帯リモコンの電池が消耗してい る
・携帯リモコンが強い電波やノイズ の影響を受けている
・携帯リモコンが金属製のものと接 していたり、覆われたりしている
・携帯リモコンが奥まったところや 収納スペースなどにある
→ 5-40ページ (インパネ収納スペース)
→ 5-41ページ
(ドリンクホルダー)
→ 5-43ページ (そのほかの装備)
・携帯リモコンがメーターパネルの 手前やサンバイザー、床にある
(1)
000.book 8 ページ 2014年12月5日 金曜日 午前9時20分
Page 157 of 324
運転するときは/エンジン始動・停止
4-9
4
2-12 ページの「エンジンをかけるとき
は 」もあわせてお読みください。
アドバンストキーレスエント
リー&キーレスプッシュボタ
ンスタートシステム非装備車
パーキングブレーキ(1)がしっか
りかかっていることを確認します。
80J1037
「車内の作動範囲 」に携帯リモコンが
なくても、次のような状況にあるとリ
モコンが検知され、エンジン始動や電
源切替えができる場合があります。 ま
た、 携帯リモコン車外持ち出し警告が
作動しない場合があります。
・車外に携帯リモコンがあっても、
ドアに近づきすぎている
・携帯リモコンがインパネの上や荷 室にある
ヘッドライトやエアコンなどのス
イッチを切った方が、エンジンはか
かりやすくなります。
ハンドルロックが解除できなくて、
エンジンの始動ができない場合があ
ります。
→ 4-4 ページ(ハンドルロックが 解除できないときは)
エンジンのかけかた
1
(1)
000.book 9 ページ 2014年12月5日 金曜日 午前9時20分

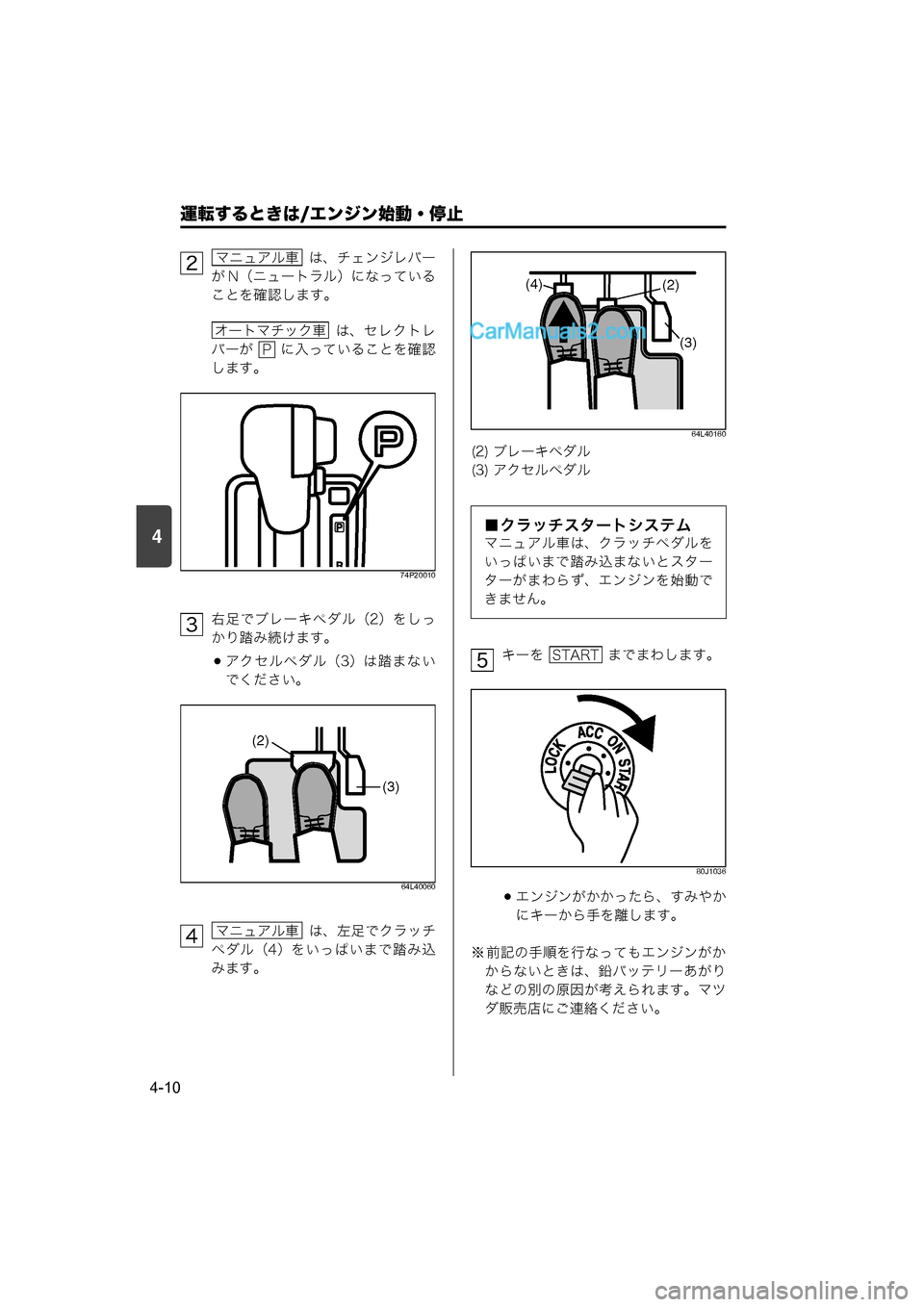

Page 158 of 324
4
運転するときは/エンジン始動・停止
4-10
は、チェンジレバー
が N(ニュートラル)になっている
ことを確認します。
は、セレクトレ
バーが に入っていることを確認
します。
74P20010
右足でブレーキペダル(2)をしっ
かり踏み続けます。
アクセルペダル(3)は踏まない
でください。
64L40060
は、左足でクラッチ
ペダル(4)をいっぱいまで踏み込
みます。
64L40160
キーを までまわします。
80J1036
エンジンがかかったら、すみやか
にキーから手を離します。
※ 前記の手順を行なってもエンジンがか からないときは、鉛バッテリーあがり
などの別の原因が考えられます。マツ
ダ販売店にご連絡ください。
2マニュアル車
オートマチック車
P
3
(2)
(3)
4マニュアル車
(2) ブレーキペダル
(3) アクセルペダル
■クラッチスタートシステム
マニュアル車は、クラッチペダルを
いっぱいまで踏み込まないとスター
ターがまわらず、エンジンを始動で
きません。
(4) (2)
(3)
5START
000.book 10 ページ 2014年12月5日 金曜日 午前9時20分

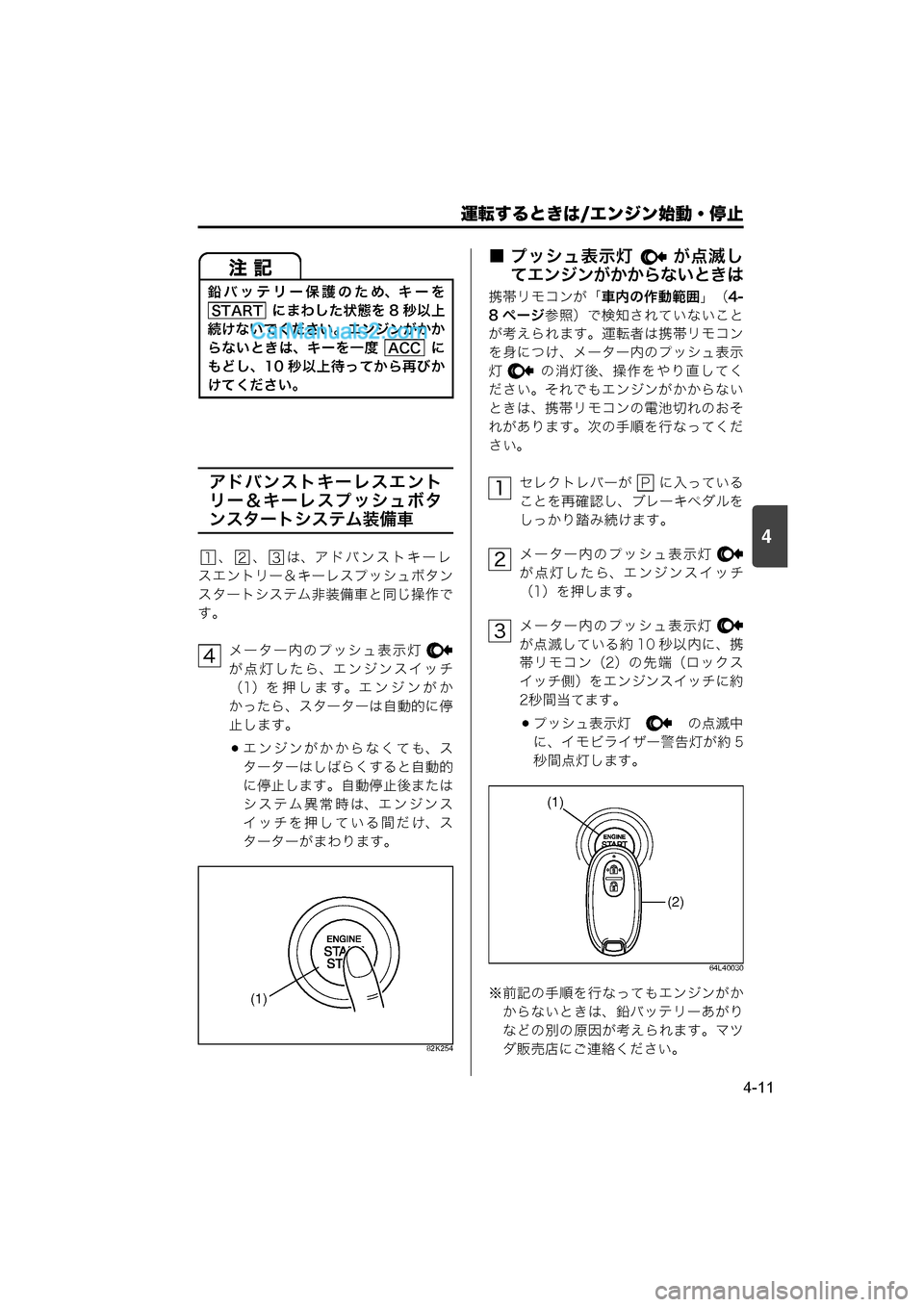

Page 159 of 324
運転するときは/エンジン始動・停止
4-11
4
アドバンストキーレスエント
リー&キーレスプッシュボタ
ンスタートシステム装備車
、 、 は、アドバンストキーレ
スエントリー&キーレスプッシュボタン
スタートシステム非装備車と同じ操作で
す。
メーター内のプッシュ表示灯
が点灯したら、エンジンスイッチ
(1)を押します。エンジンがか
かったら、スターターは自動的に停
止します。
エンジンがかからなくても、ス
ターターはしばらくすると自動的
に停止します。自動停止後または
システム異常時は、エンジンス
イッチを押している間だけ、ス
ターターがまわります。
82K254
■ プッシュ表示灯 が点滅し
てエンジンがかからないときは
携帯リモコンが「 車内の作動範囲」(4-
8 ページ参照)で検知されていないこと が考えられます。運転者は携帯リモコン
を身につけ、メーター内のプッシュ表示
灯 の消灯後、操作をやり直してく
ださい。それでもエンジンがかからない
ときは、携帯リモコンの電池切れのおそ
れがあります。次の手順を行なってくだ
さい。
セレクトレバーが に入っている
ことを再確認し、ブレーキペダルを
しっかり踏み続けます。
メーター内のプッシュ表示灯
が点灯したら、エンジンスイッチ
(1)を押します。
メーター内のプッシュ表示灯
が点滅している約 10 秒以内に、携
帯リモコン(2)の先端(ロックス
イッチ側)をエンジンスイッチに約
2秒間当てます。
プッシュ表示灯 の点滅中
に、イモビライザー警告灯が約 5
秒間点灯します。
64L40030
※前記の手順を行なってもエンジンがかからないときは、鉛バッテリーあがり
などの別の原因が考えられます。マツ
ダ販売店にご連絡ください。
鉛バッテリー保護のため、キーを
にまわした状態を 8 秒以上
続けないでください。エンジンがかか
らないときは、キーを一度 に
もどし、10 秒以上待ってから再びか
けてください。
START
ACC
123
4
(1)
1P
2
3
(2)
(1)
000.book 11 ページ 2014年12月5日 金曜日 午前9時20分
Page 160 of 324
4
運転するときは/エンジン始動・停止
4-12
エンジンを止めるときは
設定の切替え(カスタマイズ)をする
と、携帯リモコン検出範囲外警告ブ
ザー(室内ブザー)を1回鳴らすこと
ができます。設定の切替えについて
は、マツダ販売店にご相談ください。
携帯リモコンの電池切れが近いと、
エンジンスイッチを にしたとき
に、メーター内の携帯リモコン電池
消耗警告灯が約15秒間点灯します。
→ 3-13ページ(携帯リモコン電池消耗警告灯)
→ 6-8ページ (リモコンキーの電池交換)
ON緊急時以外は、走行中にエンジンを止
めないでください。
ブレーキ倍力装置が働かないため、
ブレーキペダルを踏むときに強い力
が必要になります。
パワーステアリング装置が働かない
ため、ハンドルが重くなります。
次の機能が作動しません。
・ABS
・DSC&TCS
・レーダーブレーキサポート(RBS)(タイプ別装備)
・誤発進抑制機能(タイプ別装備)
・エマージェンシーストップシグナ ル(ESS)(タイプ別装備)
走行中にエンジンを止めると、オート
マチックトランスミッション(タイプ
別装備)が損傷するおそれがあります。
エンジンの止めかた
000.book 12 ページ 2014年12月5日 金曜日 午前9時20分
