2015 MAZDA MODEL CARROL 取扱説明書 (キャロル) (in Japanese)

運転する前に/スイッチの使いかた
3-83
3
■ ワイパーが作動中に停止したときは
積雪などでワイパーに大きな負荷がかか
る状態が続きワイパーモーターの温度が
上がると、ワイパーモーターを保護する
ためにブレーカーが作動してワイパーが
停止します。次の手順で対処してくださ
い。
安全な場所に停車し、エンジンス
イッチを または
（OFF）にします。
ワイパースイッチをOFFにします。

ワイパーの作動をさまたげる積雪な
どの障害物を取り除きます。
しばらくしてワイパーモーターの温
度が下がると、ブレーカーが自動復
帰してワイパーの使用が可能となり
ます。
しばらく待ってもワイパーが使用 できない場合は、別の原因が考え
られます。マツダ販売店で点検を
受けてください。
フロントワイパースイッチ
レバー（1）を上下に操作します。
74P30610
上図のスイッチは代表例です。お車の
タイプにより異なります。
フロントウォッシャースイッチ
レバー （1）を手前に引くと、 ウォッシャー
液が噴射されワイパーが数回動きます。
74P30620
1ACCLOCK
2
3
4MIST レバーを押し上げ
ている間作動
OFF 停止 INT 間欠作動LO 低速作動
HI 高速作動
ÍÉÓÔ
ÈÉ
ÏÆÆ
ÌÏ
ÉÎÔ(1)
(1)
000.book 83 ページ ２０１４年１２月５日　金曜日　午前９時２０分

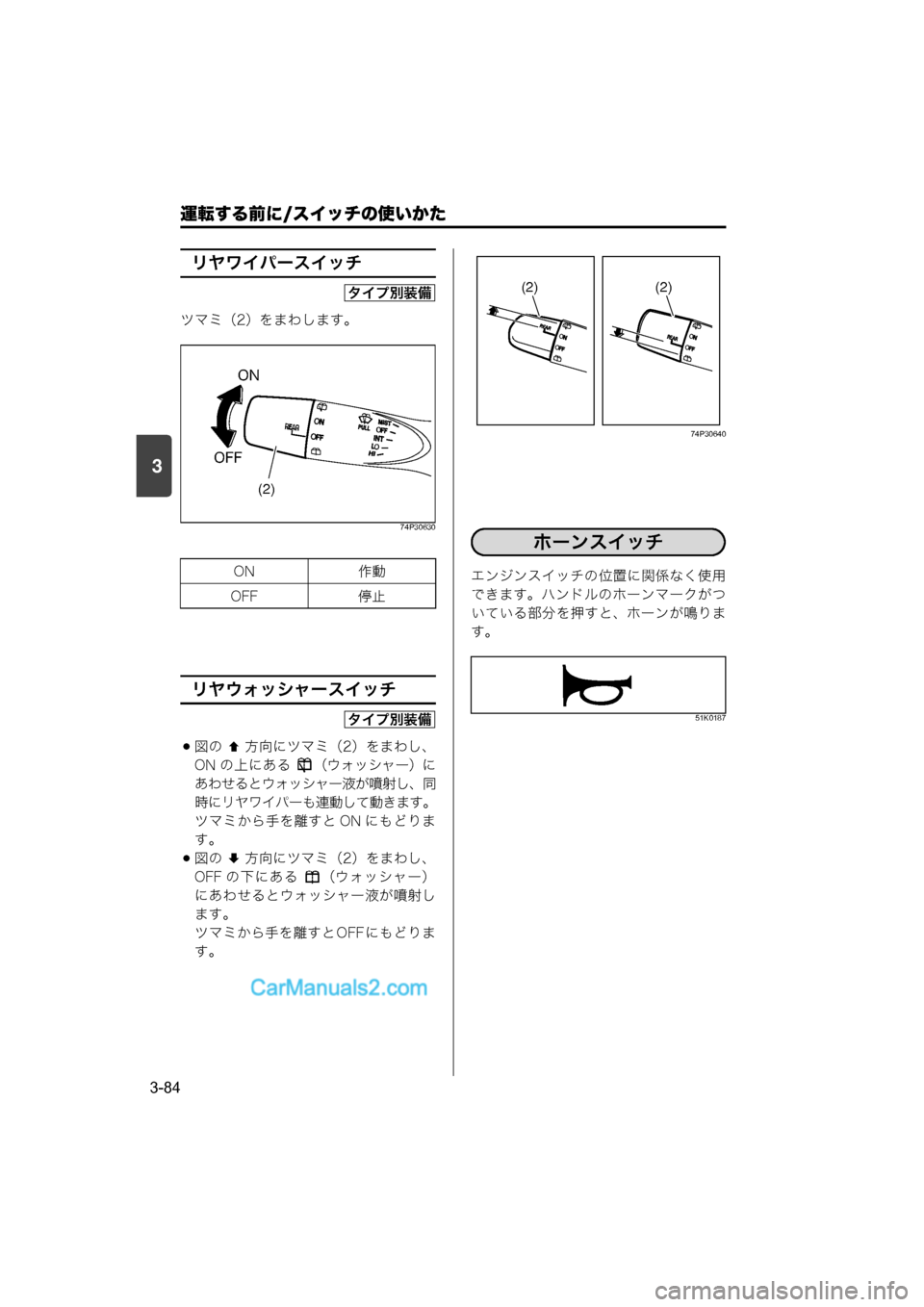

運転する前に/スイッチの使いかた
3-84
3
リヤワイパースイッチ
ツマミ（2）をまわします。
74P30630
リヤウォッシャースイッチ
図の方向にツマミ（2）をまわし、
ON の上にある （ウォッシャー）に あわせるとウォッシャー液が噴射し、同
時にリヤワイパーも連動して動きます。
ツマミから手を離すと ON にもどりま
す。
図の 方向にツマミ（2）をまわし、
OFF の下にある （ウォッシャー） にあわせるとウォッシャー液が噴射し
ます。
ツマミから手を離すと OFF にもどりま
す。
74P30640
エンジンスイッチの位置に関係なく使用
できます。ハンドルのホーンマークがつ
いている部分を押すと、ホーンが鳴りま
す。
51K0187
ON 作動
OFF 停止
タイプ別装備
(2)
ÏÆÆÏÎ
タイプ別装備
(2)(2)
ホーンスイッチ
000.book 84 ページ ２０１４年１２月５日　金曜日　午前９時２０分

運転する前に/スイッチの使いかた
3-85
3
エンジン回転中、またはアイドリングス
トップシステム装備車のエンジン自動停
止中に使用でき、バックドアガラスの内
側のくもりを取ります。
→　4-48ページ（アイドリングストップシステム）
スイッチを押すとバックドアガラスが
暖められ、スイッチ内の表示灯（1）
が点灯します。
もう一度押すとスイッチが切れます。
約 15 分連続で使用すると、自動的に
スイッチが切れます。
使用中にエンジンスイッチを ま
たは （OFF）にすると、エン
ジンを再始動しても自動的にスイッチ
は入りません。
ドアミラーヒーター装備車では、同時
にドアミラーも暖められ、ミラーにつ
いたくもりを取ります。
→　3-27ページ（ドアミラーヒータースイッチ）
74P30650 74P30660
リヤデフォッガースイッチ
ACC
LOCK
マニュアルエアコン車
“l©³ÂœÂ‰Â
ÿ½ö~
“l©³ÂœÂ‰Â
½ö~
(1)
(1)
鉛バッテリー保護のため、くもりが
取れたらすみやかにスイッチを切っ
てください。また、雪を溶かしたり、
雨水を乾燥させたりする目的で使用
しないでください。
バックドアガラスの室内側をふくと
きは、熱線や端子を傷つけないよう
に、水を含ませたやわらかい布で熱
線に沿ってふいてください。
エンジン停止中はスイッチが入りませ
ん。（アイドリングストップシステム
装備車のエンジン自動停止中を除く）
オートエアコン車
“l©³ÂœÂ‰Â
ÿ½ö~
“l©³ÂœÂ‰Â
½ö~
(1)
(1)
000.book 85 ページ ２０１４年１２月５日　金曜日　午前９時２０分

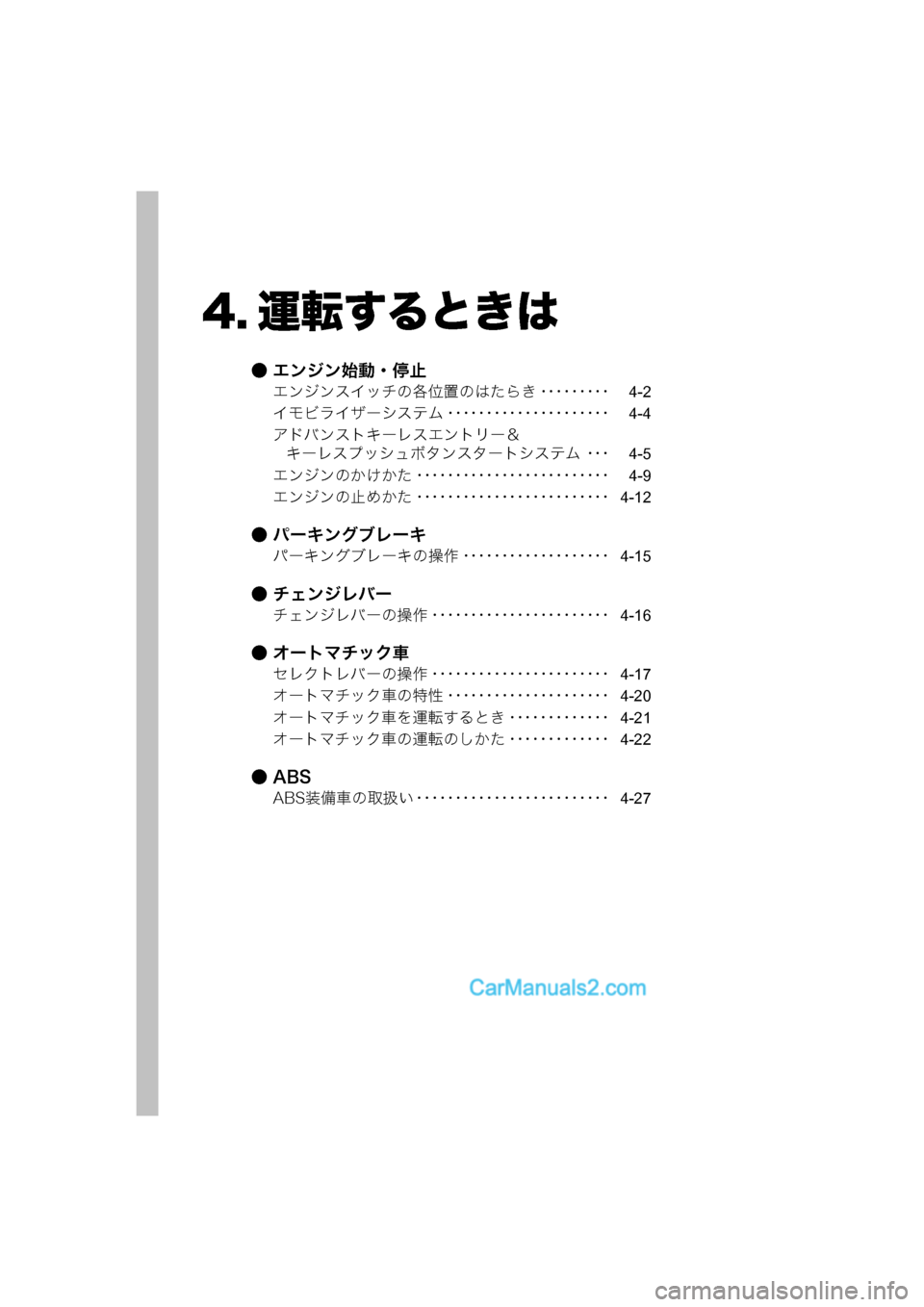

4. 運転するときは
● エンジン始動・停止
エンジンスイッチの各位置のはたらき ･････････4-2
イモビライザーシステム ･････････････････････ 4-4
アドバンストキーレスエントリー＆ キーレスプッシュボタンスタートシステム ･･･ 4-5
エンジンのかけかた ･････････････････････････ 4-9
エンジンの止めかた ･････････････････････････ 4-12
● パーキングブレーキ
パーキングブレーキの操作 ･･･････････････････4-15
● チェンジレバー
チェンジレバーの操作 ･･･････････････････････4-16
● オートマチック車
セレクトレバーの操作 ･･･････････････････････4-17
オートマチック車の特性 ･････････････････････ 4-20
オートマチック車を運転するとき ･････････････ 4-21
オートマチック車の運転のしかた ･････････････ 4-22
●ABS
ABS装備車の取扱い ･････････････････････････4-27
000.book 0 ページ ２０１４年１２月５日　金曜日　午前９時２０分

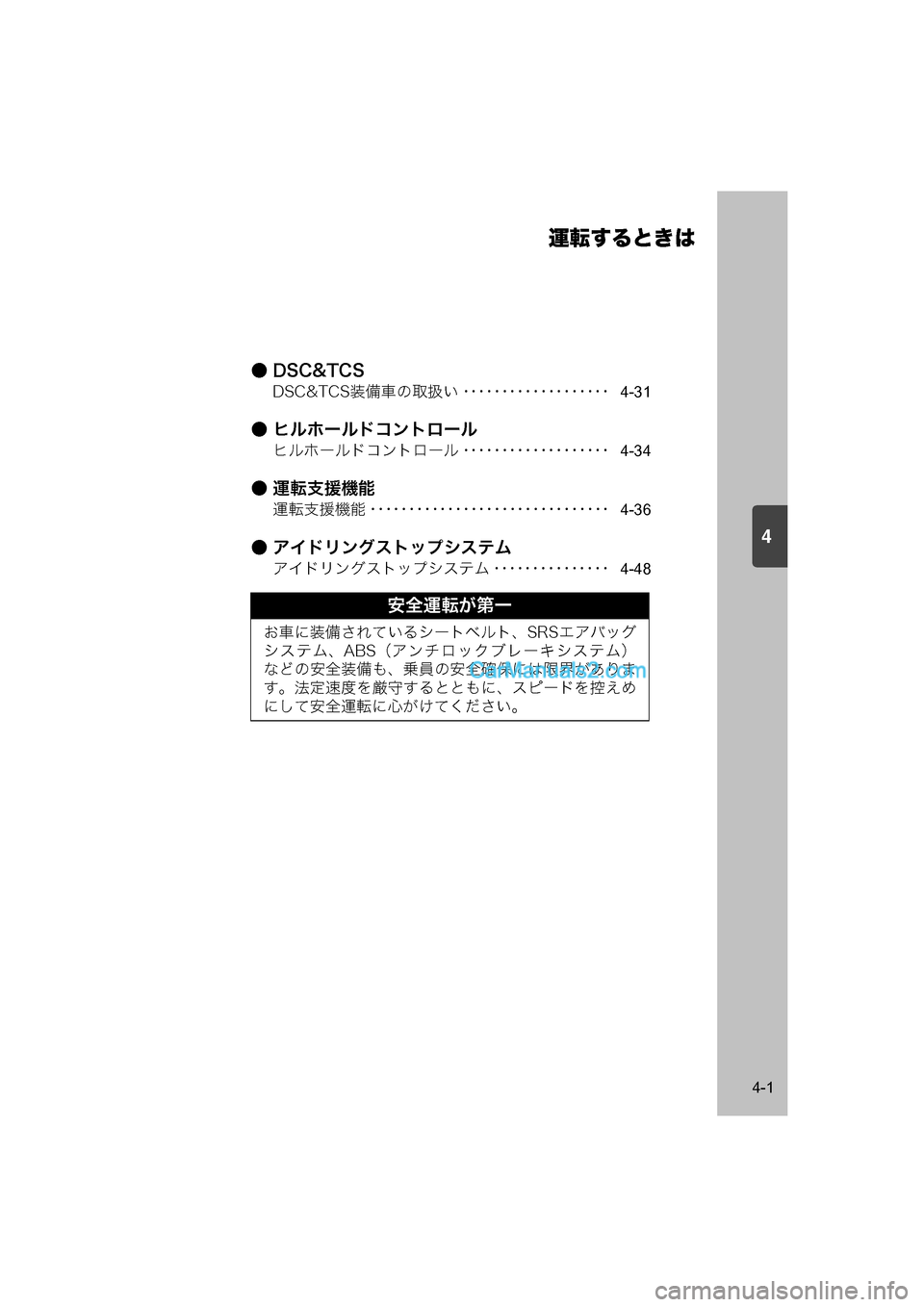

4
運転するときは
4-1
●DSC&TCS
DSC&TCS装備車の取扱い･･･････････････････4-31
● ヒルホールドコントロール
ヒルホールドコントロール ･･･････････････････ 4-34
● 運転支援機能
運転支援機能 ･･･････････････････････････････4-36
● アイドリングストップシステム
アイドリングストップシステム ･･･････････････4-48
安全運転が第一
お車に装備されているシートベルト、SRSエアバッグ
システム、ABS（アンチロックブレーキシステム）
などの安全装備も、乗員の安全確保には限界がありま
す。法定速度を厳守するとともに、スピードを控えめ
にして安全運転に心がけてください。
000.book 1 ページ ２０１４年１２月５日　金曜日　午前９時２０分

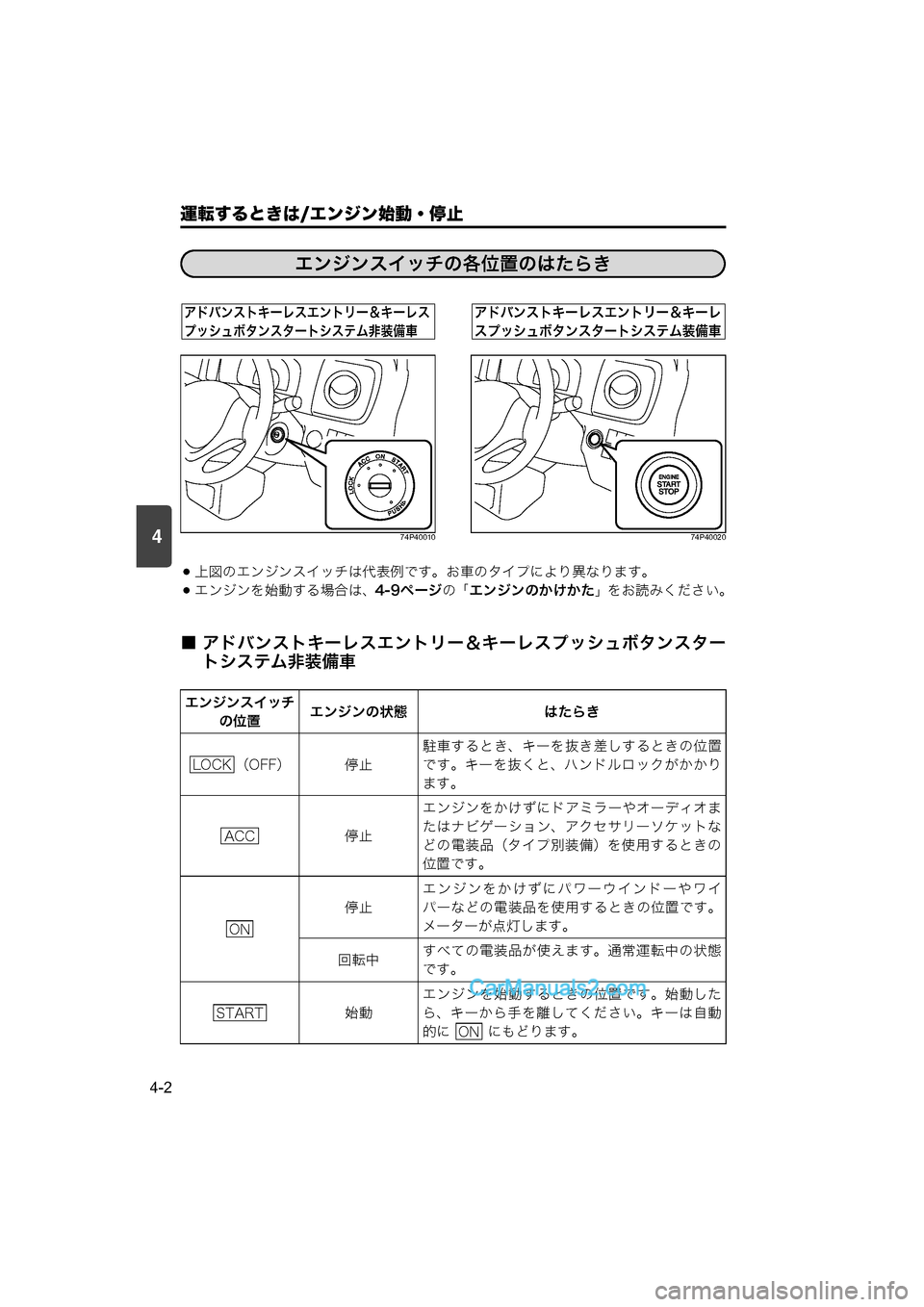

運転するときは/エンジン始動・停止
4-2
474P4001074P40020
上図のエンジンスイッチは代表例です。お車のタイプにより異なります。
エンジンを始動する場合は、4-9ページの「エンジンのかけかた」をお読みください。
■ アドバンストキーレスエントリー＆キーレスプッシュボタンスター
トシステム非装備車
エンジン始動・停止
エンジンスイッチの各位置のはたらき
アドバンストキーレスエントリー＆キーレス
プッシュボタンスタートシステム非装備車アドバンストキーレスエントリー＆キーレ
スプッシュボタンスタートシステム装備車
エンジンスイッチ
の位置 エンジンの状態 はたらき
（OFF） 停止 駐車するとき、キーを抜き差しするときの位置
です。キーを抜くと、ハンドルロックがかかり
ます。
停止 エンジンをかけずにドアミラーやオーディオま
たはナビゲーション、アクセサリーソケットな
どの電装品（タイプ別装備）を使用するときの
位置です。
停止 エンジンをかけずにパワーウインドーやワイ
パーなどの電装品を使用するときの位置です。
メーターが点灯します。
回転中 すべての電装品が使えます。通常運転中の状態
です。
始動 エンジンを始動するときの位置です。始動した
ら、キーから手を離してください。キーは自動
的に にもどります。
LOCK
ACC
ON
START
ON
000.book 2 ページ ２０１４年１２月５日　金曜日　午前９時２０分

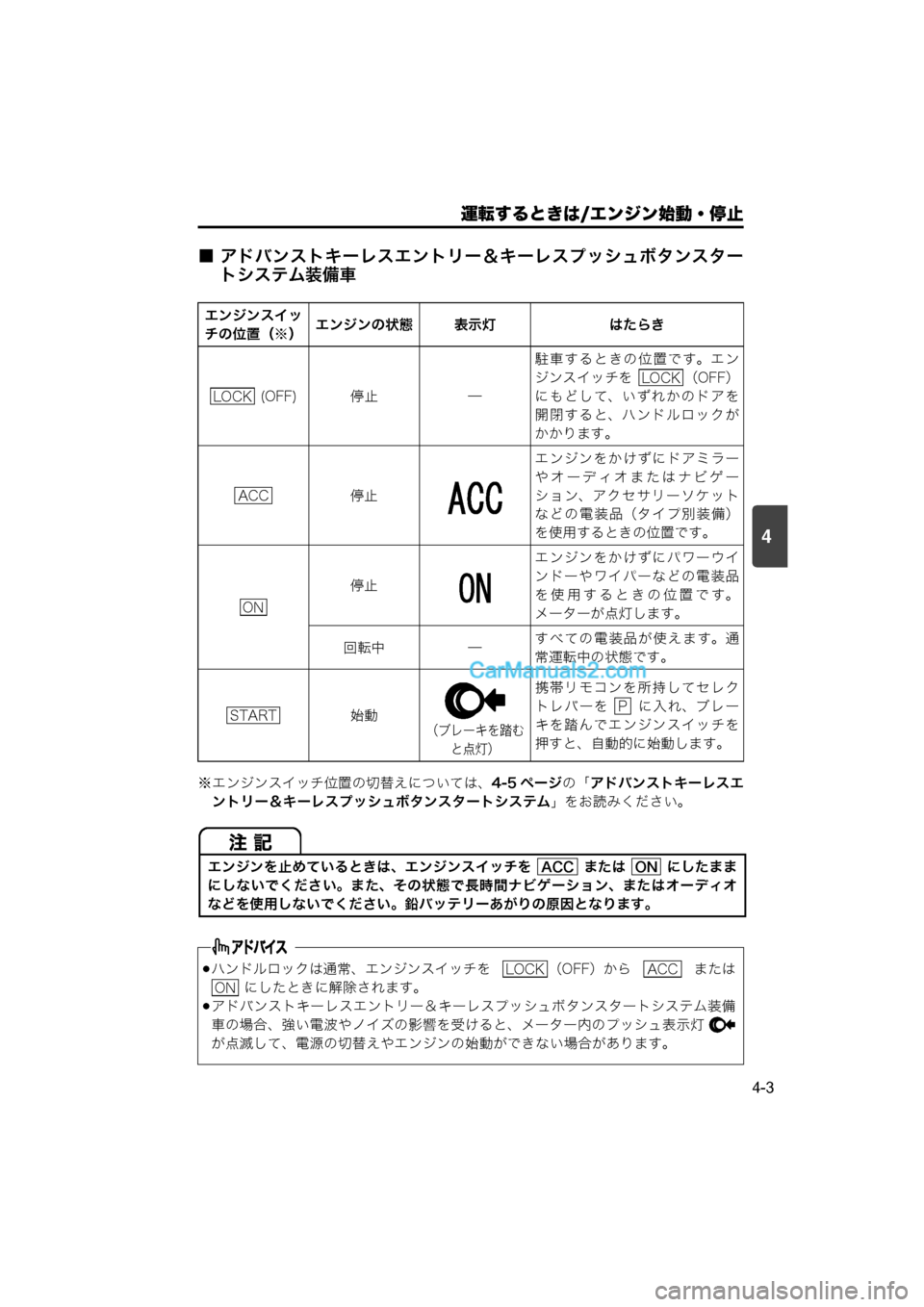

運転するときは/エンジン始動・停止
4-3
4
■ アドバンストキーレスエントリー＆キーレスプッシュボタンスタートシステム装備車
※エンジンスイッチ位置の切替えについては、4-5 ページ の「アドバンストキーレスエ
ントリー＆キーレスプッシュボタンスタートシステム 」をお読みください。
エンジンスイッ
チの位置（※）エンジンの状態 表示灯 はたらき
(OFF) 停止 ― 駐車するときの位置です。エン
ジンスイッチを （OFF）
にもどして、いずれかのドアを
開閉すると、ハンドルロックが
かかります。
停止 エンジンをかけずにドアミラー
やオーディオまたはナビゲー
ション、アクセサリーソケット
などの電装品（タイプ別装備）
を使用するときの位置です。
停止 エンジンをかけずにパワーウイ
ンドーやワイパーなどの電装品
を使用するときの位置です。
メーターが点灯します。
回転中 ― すべての電装品が使えます。通
常運転中の状態です。
始動
（ブレーキを踏む と点灯）
携帯リモコンを所持してセレク
トレバーを に入れ、ブレー
キを踏んでエンジンスイッチを
押すと、自動的に始動します。
エンジンを止めているときは、エンジンスイッチを または にしたまま
にしないでください。また、その状態で長時間ナビゲーション、またはオーディオ
などを使用しないでください。鉛バッテリーあがりの原因となります。
ハンドルロックは通常、エンジンスイッチを （OFF）から または にしたときに解除されます。
アドバンストキーレスエントリー＆キーレスプッシュボタンスタートシステム装備
車の場合、強い電波やノイズの影響を受けると、メーター内のプッシュ表示灯
が点滅して、電源の切替えやエンジンの始動ができない場合があります。
LOCK
LOCK
ACC
ON
STARTP
ACCON
LOCKACC
ON
000.book 3 ページ ２０１４年１２月５日　金曜日　午前９時２０分

4

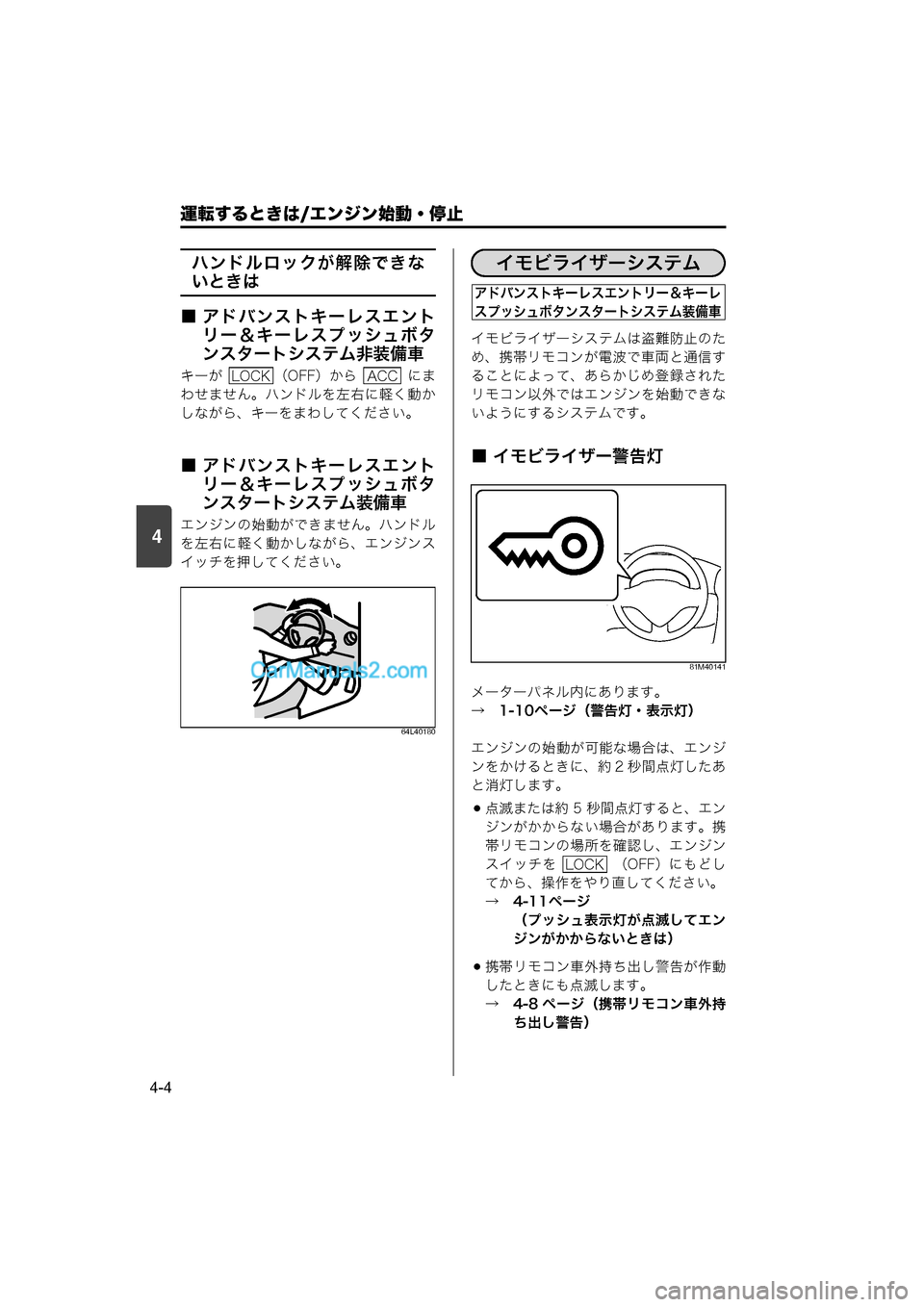

運転するときは/エンジン始動・停止
4-4
ハンドルロックが解除できな
いときは
■ アドバンストキーレスエント リー＆キーレスプッシュボタ
ンスタートシステム非装備車
キーが （OFF）から にま
わせません。ハンドルを左右に軽く動か
しながら、キーをまわしてください。
■ アドバンストキーレスエントリー＆キーレスプッシュボタ
ンスタートシステム装備車
エンジンの始動ができません。ハンドル
を左右に軽く動かしながら、エンジンス
イッチを押してください。
64L40180
イモビライザーシステムは盗難防止のた
め、携帯リモコンが電波で車両と通信す
ることによって、あらかじめ登録された
リモコン以外ではエンジンを始動できな
いようにするシステムです。
■ イモビライザー警告灯
81M40141
メーターパネル内にあります。
→　1-10ページ（警告灯・表示灯）
エンジンの始動が可能な場合は、エンジ
ンをかけるときに、約 2 秒間点灯したあ
と消灯します。
点滅または約 5 秒間点灯すると、エン
ジンがかからない場合があります。携
帯リモコンの場所を確認し、エンジン
スイッチを （OFF）にもどし
てから、操作をやり直してください。
→　4-11ページ
（プッシュ表示灯が点滅してエン
ジンがかからないときは）
携帯リモコン車外持ち出し警告が作動
したときにも点滅します。
→　4-8 ページ（携帯リモコン車外持ち出し警告）
LOCKACC
イモビライザーシステム
アドバンストキーレスエントリー＆キーレ
スプッシュボタンスタートシステム装備車
LOCK
000.book 4 ページ ２０１４年１２月５日　金曜日　午前９時２０分
