Page 121 of 324
運転する前に/メーター
3-59
3
イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。
74P3034G
(1)スピードメーター(速度計)
(2) 燃料計
(3) マルチインフォメーション
ディスプレイ
→ 3-61 ページ(マルチインフォ
メーションディスプレイ)
メーター
メーターの見かた
(1)
(2)(3)
œÉ’ ˜
エンジンスイッチを にすると、
マルチインフォメーションディスプレ
イ(3)に “ ” と表示されま
す。また、スピードメーターの指針が
一度振り切れます。ON
000.book 59 ページ 2014年12月5日 金曜日 午前9時20分

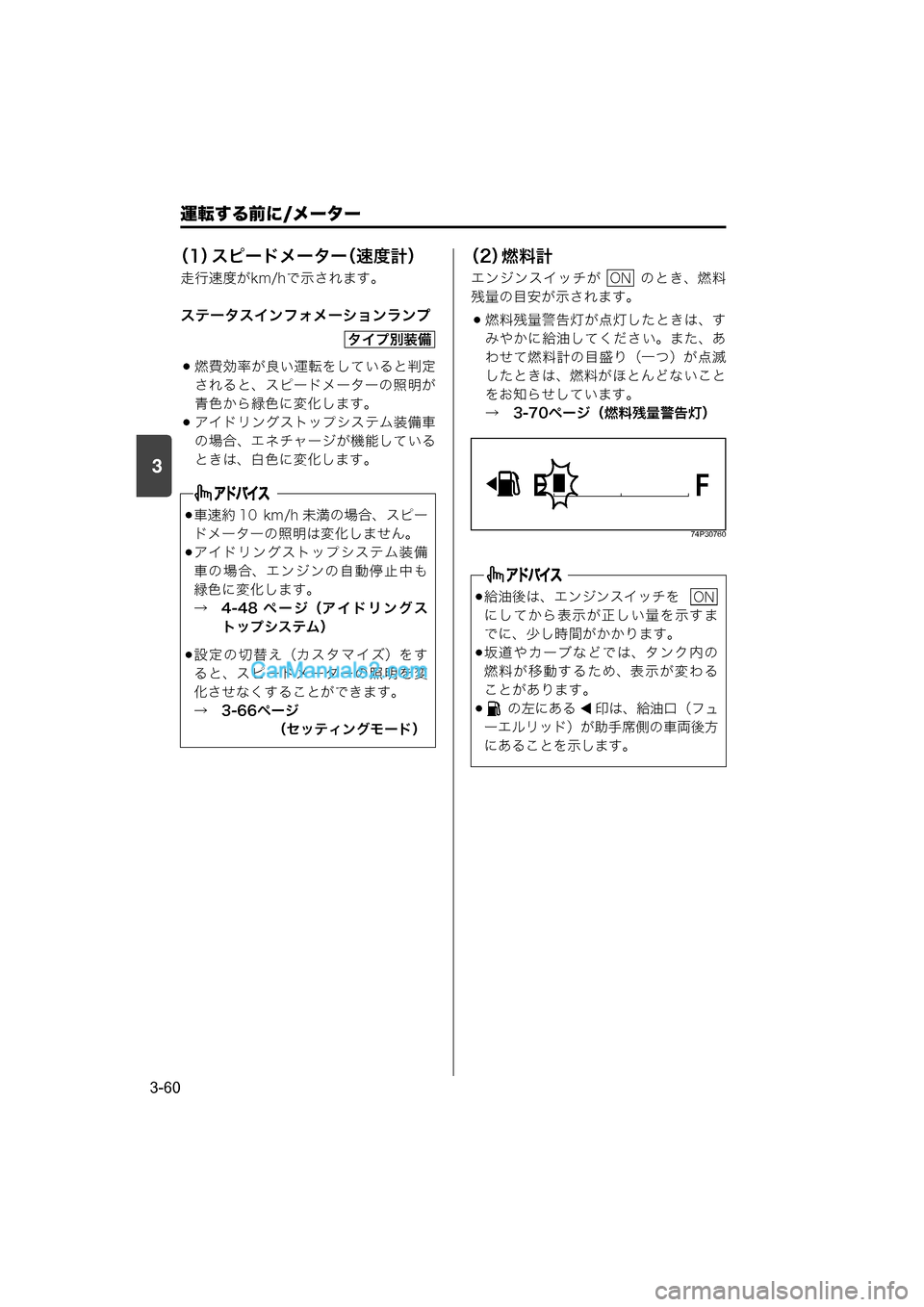

Page 122 of 324
運転する前に/メーター
3-60
3
(1)スピードメーター(速度計)
走行速度がkm/hで示されます。
ステータスインフォメーションランプ
燃費効率が良い運転をしていると判定
されると、スピードメーターの照明が
青色から緑色に変化します。
アイドリングストップシステム装備車
の場合、エネチャージが機能している
ときは、白色に変化します。
(2)燃料計
エンジンスイッチが のとき、燃料
残量の目安が示されます。
燃料残量警告灯が点灯したときは、す
みやかに給油してください。また、あ
わせて燃料計の目盛り(一つ)が点滅
したときは、燃料がほとんどないこと
をお知らせしています。
→ 3-70ページ(燃料残量警告灯)
74P30760
車速約 10 km/h 未満の場合、スピー
ドメーターの照明は変化しません。
アイドリングストップシステム装備
車の場合、エンジンの自動停止中も
緑色に変化します。
→ 4-48 ページ(アイドリングス
トップシステム)
設 定 の 切 替 え(カ ス タ マ イ ズ)を す
ると、スピードメーターの照明を変
化させなくすることができます。
→ 3-66ページ (セッティングモード)
タイプ別装備
給油後は、エンジンスイッチを
にしてから表示が正しい量を示すま
でに、少し時間がかかります。
坂道やカーブなどでは、タンク内の
燃料が移動するため、表示が変わる
ことがあります。
の左にある 印は、給油口(フュ
ーエルリッド)が助手席側の車両後方
にあることを示します。
ON
ON
000.book 60 ページ 2014年12月5日 金曜日 午前9時20分

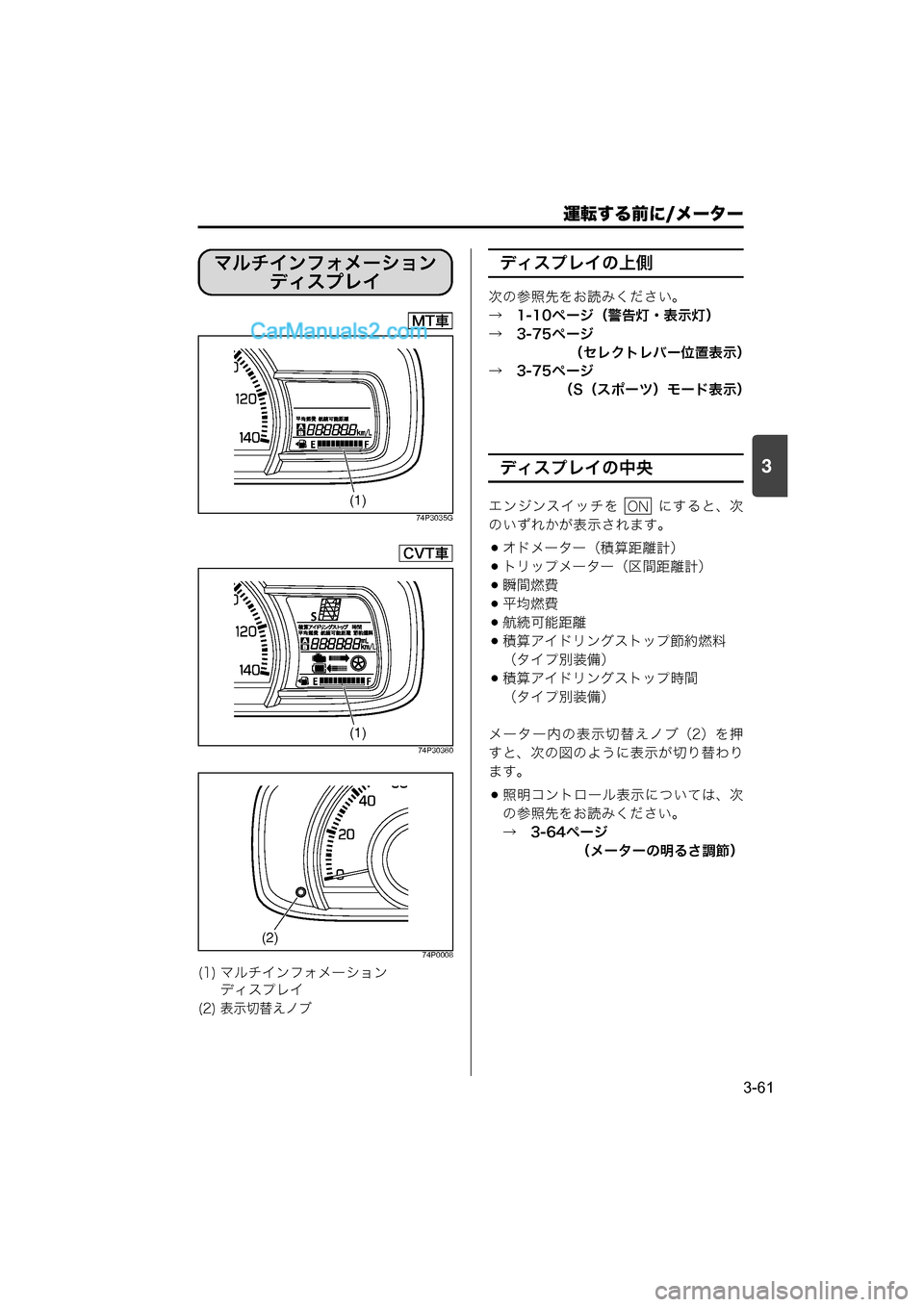

Page 123 of 324
運転する前に/メーター
3-61
3
74P3035G74P30360 74P0008
ディスプレイの上側
次の参照先をお読みください。
→ 1-10ページ(警告灯・表示灯)
→ 3-75ページ (セレクトレバー位置表示)
→ 3-75ページ
(S(スポーツ)モード表示)
ディスプレイの中央
エンジンスイッチを にすると、次
のいずれかが表示されます。
オドメーター(積算距離計)
トリップメーター(区間距離計)
瞬間燃費
平均燃費
航続可能距離
積算アイドリングストップ節約燃料
(タイプ別装備)
積算アイドリングストップ時間
(タイプ別装備)
メーター内の表示切替えノブ(2)を押
すと、次の図のように表示が切り替わり
ます。
照明コントロール表示については、次
の参照先をお読みください。
→ 3-64ページ (メーターの明るさ調節)
(1) マルチインフォメーション ディスプレイ
(2)
表示切替えノブ
マルチインフォメーション ディスプレイ
MT車
(1)
CVT車
(1)
(2)
ON
000.book 61 ページ 2014年12月5日 金曜日 午前9時20分
Page 124 of 324
運転する前に/メーター
3-62
3
74P30370
■ オドメーター(積算距離計)
新車時(またはメーター交換時)からの
走行距離の累計が km 単位で表示されま
す。(リセットはできません)
■ トリップメーター(区間距離計)
リセット後の走行距離が km 単位で表示
されます。(次にリセットするまで距離
計測は継続されます)
および の2種類の走行距離を同
時に計測できます。
<使いかたの例> :出発時にリセットして、出発後の距離を計測
:給油時にリセットして、給油後 の距離を計測
リセットするときは、表示が「0.0」
になるまで表示切替えノブ(2)を長
押しします。
走行中は、表示の切替え操作をしない
でください。操作に気を取られて、思
わぬ事故につながるおそれがありま
す。
’´
«Â‰Â
t“«Â‰Â
²k–õ hV–õ
ÎVjd>Ì
% ln“´½z
ƒ’
% ln“´½z
ƒ’
ƒ¥}½’·Âµ
σ
NAÏBœÉ表示は、ノブを離したときに切り替
わります。
走行中にメーター内のエンジン警告
灯が点灯すると、燃費や航続可能距
離が正しく表示されない場合があり
ます。
→ 3-71ページ(エンジン警告灯)
表示される次の値は目安です。実際
とは異なる場合があります。
・瞬間燃費
・平均燃費
・航続可能距離
・
積算アイドリングストップ節約燃料
走行後、エンジンスイッチを
(OFF)にすると、1 回の運転に対す るエコ運転の結果が表示されます。
→ 3-64ページ (エコ運転表示機能)LOCK
AB
A
B
000.book 62 ページ 2014年12月5日 金曜日 午前9時20分

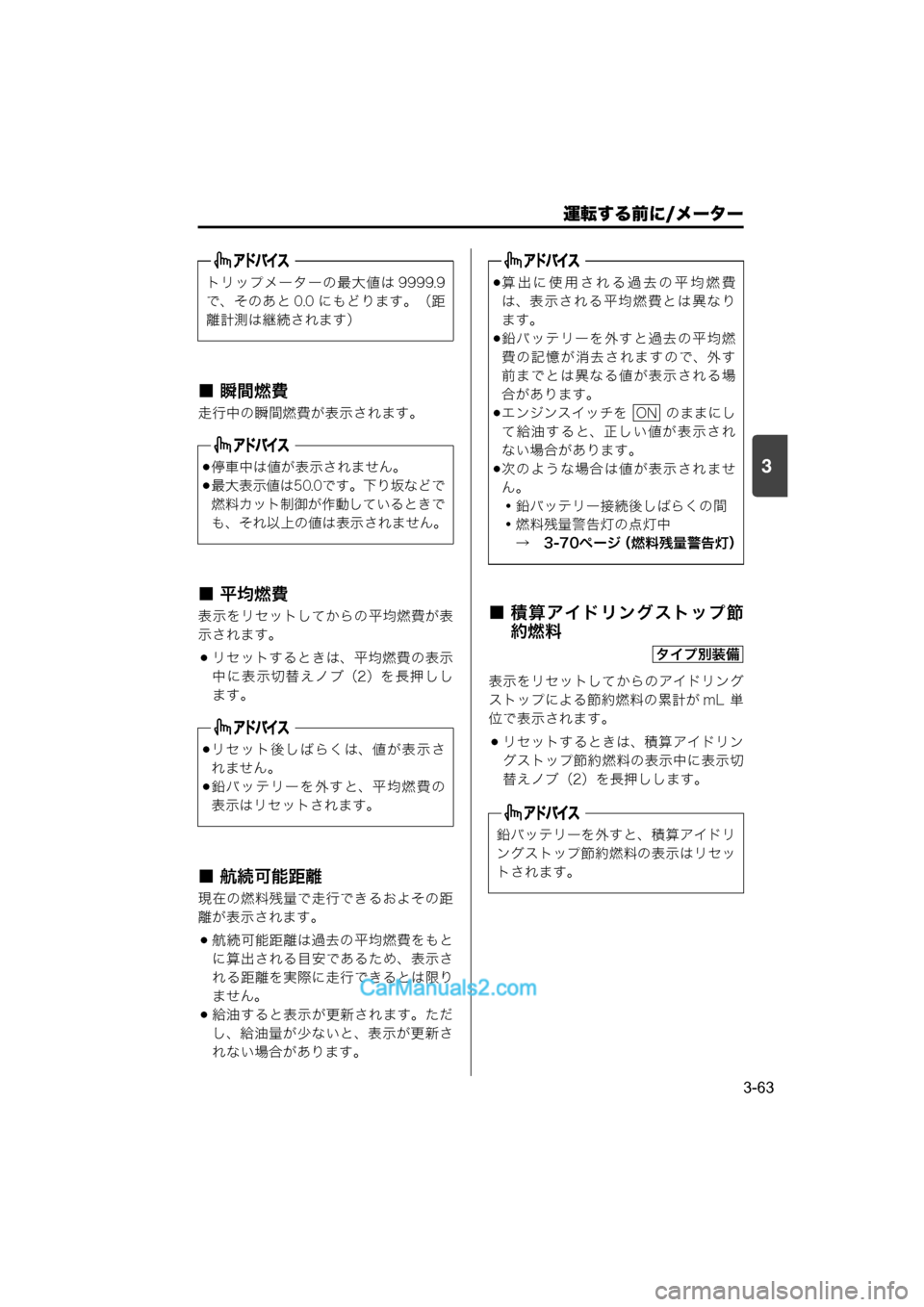

Page 125 of 324
運転する前に/メーター
3-63
3
■ 瞬間燃費
走行中の瞬間燃費が表示されます。
■ 平均燃費
表示をリセットしてからの平均燃費が表
示されます。
リセットするときは、平均燃費の表示
中に表示切替えノブ(2)を長押しし
ます。
■ 航続可能距離
現在の燃料残量で走行できるおよその距
離が表示されます。
航続可能距離は過去の平均燃費をもと
に算出される目安であるため、表示さ
れる距離を実際に走行できるとは限り
ません。
給油すると表示が更新されます。ただ
し、給油量が少ないと、表示が更新さ
れない場合があります。
■ 積算アイドリングストップ節約燃料
表示をリセットしてからのアイドリング
ストップによる節約燃料の累計が mL 単
位で表示されます。
リセットするときは、積算アイドリン
グストップ節約燃料の表示中に表示切
替えノブ(2)を長押しします。
トリップメーターの最大値は 9999.9
で、そのあと 0.0 にもどります。(距
離計測は継続されます)
停車中は値が表示されません。
最大表示値は50.0です。下り坂などで
燃料カット制御が作動しているときで
も、それ以上の値は表示されません。
リセット後しばらくは、値が表示さ
れません。
鉛バッテリーを外すと、平均燃費の
表示はリセットされます。
算出に使用される過去の平均燃費
は、表示される平均燃費とは異なり
ます。
鉛バッテリーを外すと過去の平均燃
費の記憶が消去されますので、外す
前までとは異なる値が表示される場
合があります。
エンジンスイッチを のままにし
て給油すると、正しい値が表示され
ない場合があります。
次のような場合は値が表示されませ
ん。
・鉛バッテリー接続後しばらくの間
・燃料残量警告灯の点灯中
→ 3-70ページ (燃料残量警告灯)
鉛バッテリーを外すと、積算アイドリ
ングストップ節約燃料の表示はリセッ
トされます。
ON
タイプ別装備
000.book 63 ページ 2014年12月5日 金曜日 午前9時20分

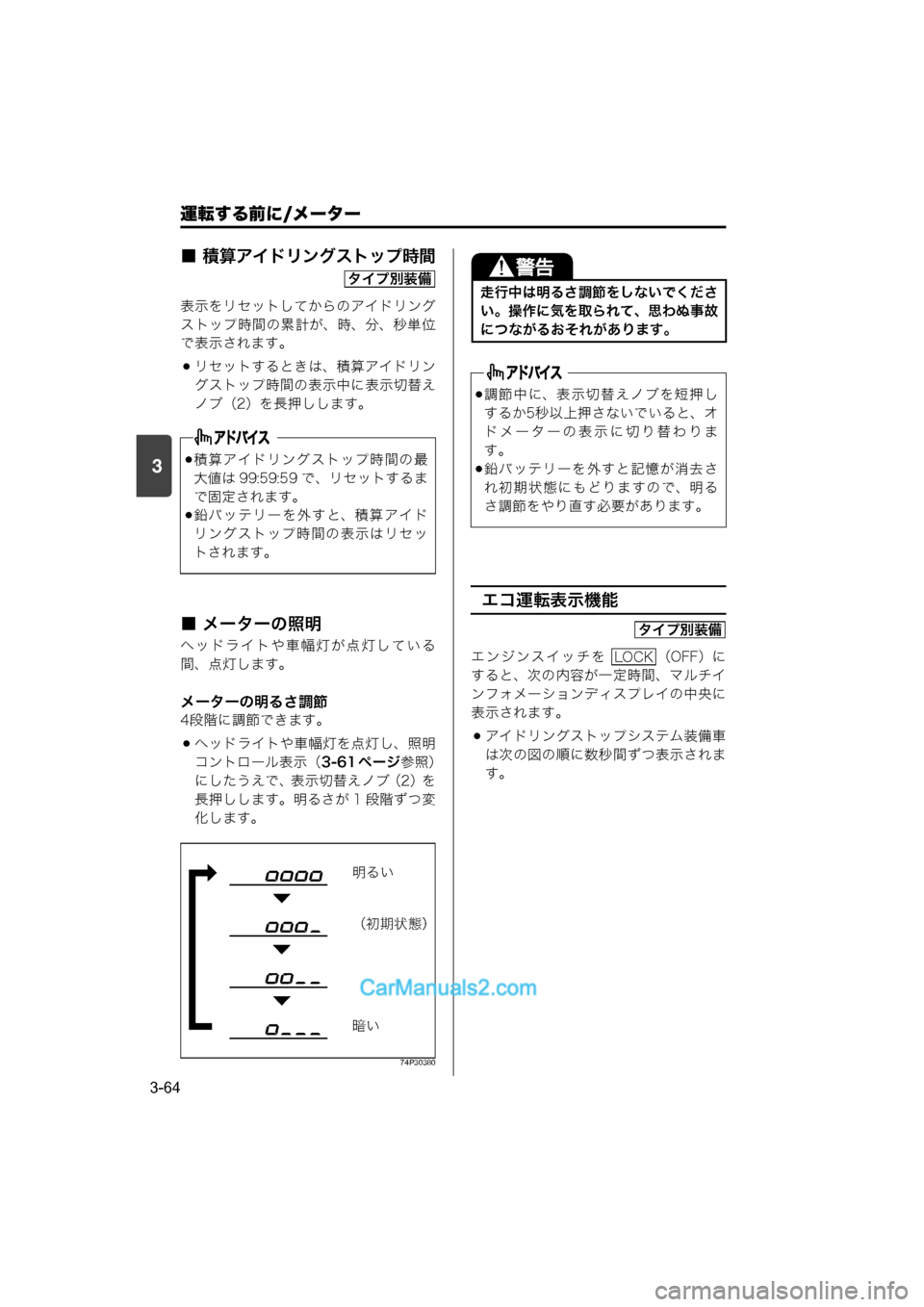

Page 126 of 324
運転する前に/メーター
3-64
3
■ 積算アイドリングストップ時間
表示をリセットしてからのアイドリング
ストップ時間の累計が、時、分、秒単位
で表示されます。
リセットするときは、積算アイドリン
グストップ時間の表示中に表示切替え
ノブ(2)を長押しします。
■ メーターの照明
ヘッドライトや車幅灯が点灯している
間、点灯します。
メーターの明るさ調節
4段階に調節できます。
ヘッドライトや車幅灯を点灯し、照明
コントロール表示(3-61 ページ参照)
にしたうえで、表示切替えノブ(2)を
長押しします。明るさが 1 段階ずつ変
化します。
74P30380
エコ運転表示機能
エンジンスイッチを (OFF)に
すると、次の内容が一定時間、マルチイ
ンフォメーションディスプレイの中央に
表示されます。
アイドリングストップシステム装備車
は次の図の順に数秒間ずつ表示されま
す。
積算アイドリングストップ時間の最
大値は 99:59:59 で、リセットするま
で固定されます。
鉛バッテリーを外すと、積算アイド
リングストップ時間の表示はリセッ
トされます。
タイプ別装備
¥^
%›á ð&
à
走行中は明るさ調節をしないでくださ
い。操作に気を取られて、思わぬ事故
につながるおそれがあります。
調節中に、表示切替えノブを短押し
するか5秒以上押さないでいると、オ
ドメーターの表示に切り替わりま
す。
鉛バッテリーを外すと記憶が消去さ
れ初期状態にもどりますので、明る
さ調節をやり直す必要があります。
タイプ別装備
LOCK
000.book 64 ページ 2014年12月5日 金曜日 午前9時20分

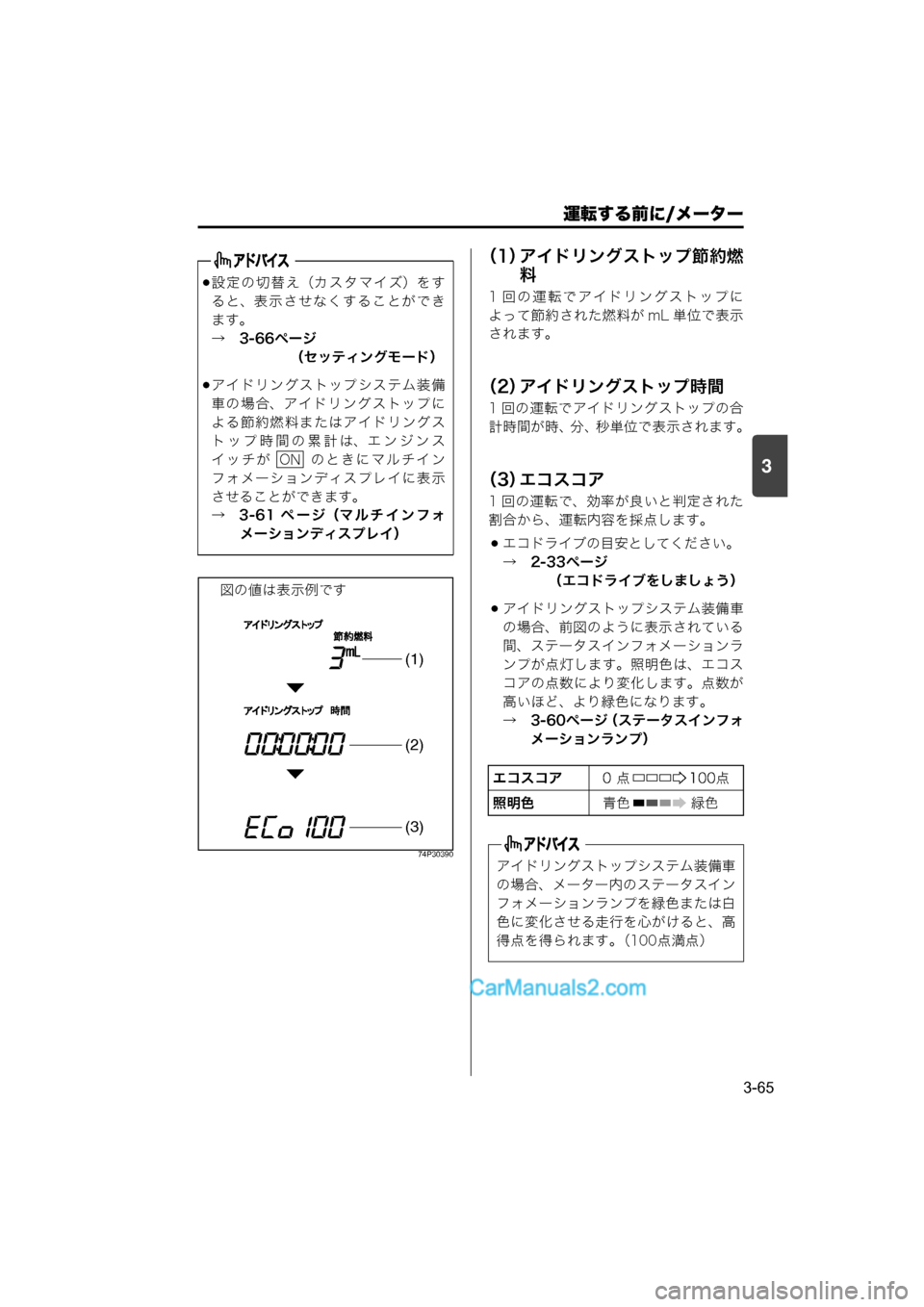

Page 127 of 324
運転する前に/メーター
3-65
3
74P30390
(1)アイドリングストップ節約燃
料
1 回の運転でアイドリングストップに
よって節約された燃料が mL 単位で表示
されます。
(2) アイドリングストップ時間
1 回の運転でアイドリングストップの合
計時間が時、分、秒単位で表示されます。
(3) エコスコア
1 回の運転で、効率が良いと判定された
割合から、運転内容を採点します。
エコドライブの目安としてください。
→ 2-33ページ (エコドライブをしましょう)
アイドリングストップシステム装備車
の場合、前図のように表示されている
間、ステータスインフォメーションラ
ンプが点灯します。照明色は、エコス
コアの点数により変化します。点数が
高いほど、より緑色になります。
→ 3-60ページ (ステータスインフォ
メーションランプ)
設 定 の 切 替 え(カ ス タ マ イ ズ)を す
ると、表示させなくすることができ
ます。
→ 3-66ページ (セッティングモード)
アイドリングストップシステム装備
車の場合、アイドリングストップに
よる節約燃料またはアイドリングス
トップ時間の累計は、エンジンス
イッチが のときにマルチイン
フォメーションディスプレイに表示
させることができます。
→ 3-61 ページ(マルチインフォメーションディスプレイ)
ON
(1)
(2)
(3)
図の値は表示例です
アイドリングストップシステム装備車
の場合、メーター内のステータスイン
フォメーションランプを緑色または白
色に変化させる走行を心がけると、高
得点を得られます。 (100点満点)
r}ƒ}l °ý_

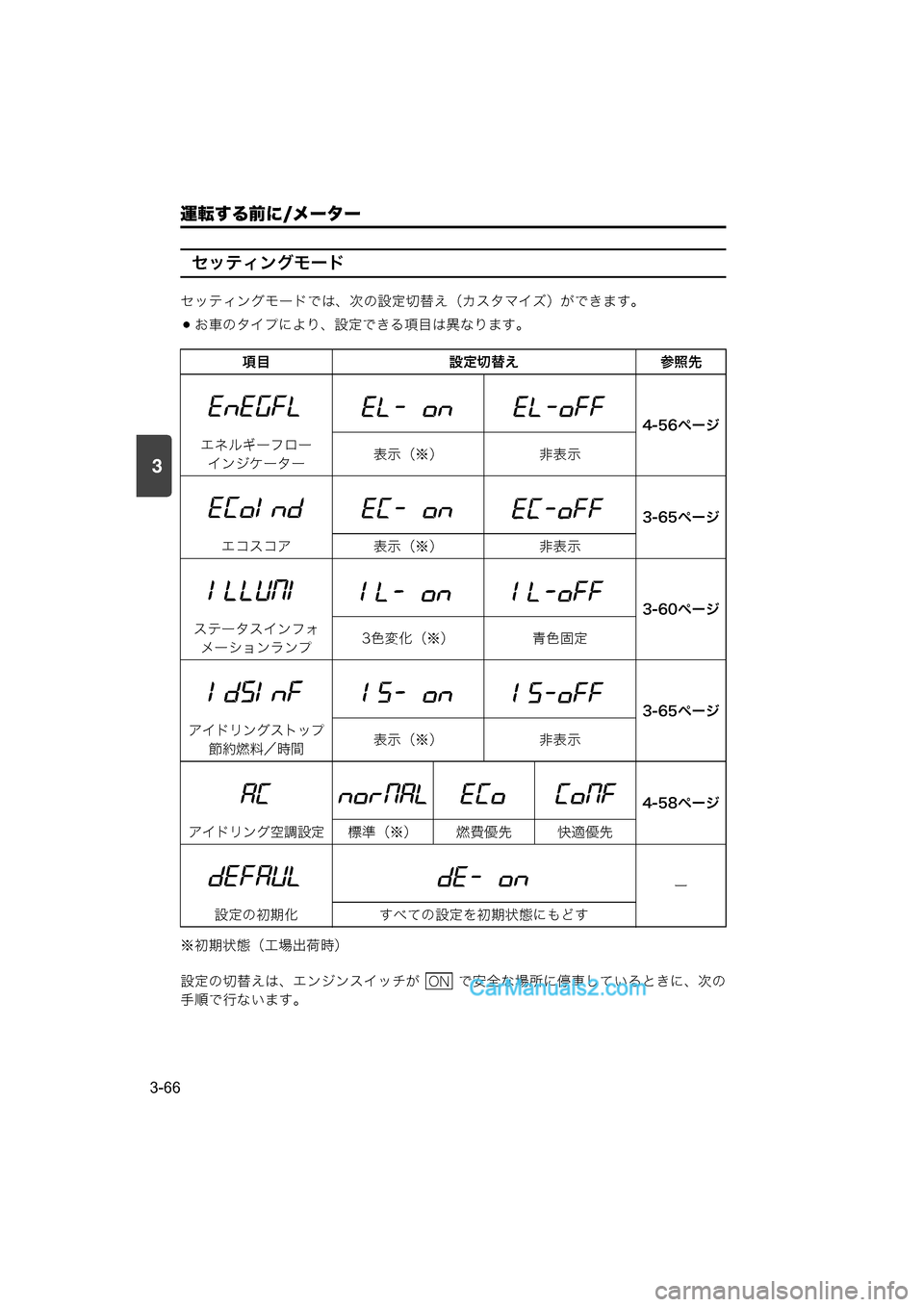

Page 128 of 324
運転する前に/メーター
3-66
3
セッティングモード
セッティングモードでは、次の設定切替え(カスタマイズ)ができます。
お車のタイプにより、設定できる項目は異なります。
※初期状態(工場出荷時)
設定の切替えは、エンジンスイッチが で安全な場所に停車しているときに、次の
手順で行ないます。 項目 設定切替え 参照先
4-56ページ
エネルギーフロー インジケーター 表示(※) 非表示
3-65ページ
エコスコア 表示(※) 非表示
3-60ページ
ステータスインフォ メーションランプ 3色変化(※) 青色固定
3-65ページ
アイドリングストップ 節約燃料/時間 表示(※) 非表示
4-58ページ
アイドリング空調設定 標準(※) 燃費優先 快適優先
ー
設定の初期化 すべての設定を初期状態にもどす
ON
000.book 66 ページ 2014年12月5日 金曜日 午前9時20分
