Page 137 of 324
運転する前に/メーター
3-75
3
表示灯
(16) セレクトレバー位置表示
74P30540
セレクトレバーの位置を示し、P、R、
N、D、Lのいずれかが表示されます。
→ 4-17 ページ(セレクトレバーの各
位置のはたらき)
(17) 方向指示器表示灯
80J211
方向指示器/非常点滅表示灯を作動さ
せると点滅します。
点滅が異常に速くなったときは、方向
指示器/非常点滅表示灯の電球切れが
考えられます。
→ 7-26ページ
(電球を交換するときは)
(18)ヘッドライト上向き (ハ イ
ビ-ム) 表示灯
80J212
ヘッドライトが上向きのときに点灯しま
す。
(19)S(スポーツ)モード表示
74P30550
S(スポーツ)モードスイッチがONのと
きに表示されます。
→ 4-19ページ (S(スポーツ)モードスイッチ)
(20) DSC&TCS OFF表示灯
57L30045
DSC&TCS OFFスイッチを長押しすると
点灯します。
→ 4-31ページ (DSC&TCS装備車の取扱い)
(21)DSC&TCS作動表示灯
79K019
TCS(トラクションコントロールシス
テム)またはDSC(ダイナミック・ス
タビリティ・コントロール)が作動す
ると、小刻みに点滅します。
DSC&TCS のシステムに異常があると
点灯します。
→ 4-31ページ (DSC&TCS装備車の取扱い)
オートマチック車
オートマチック車
タイプ別装備
000.book 75 ページ 2014年12月5日 金曜日 午前9時20分
Page 138 of 324

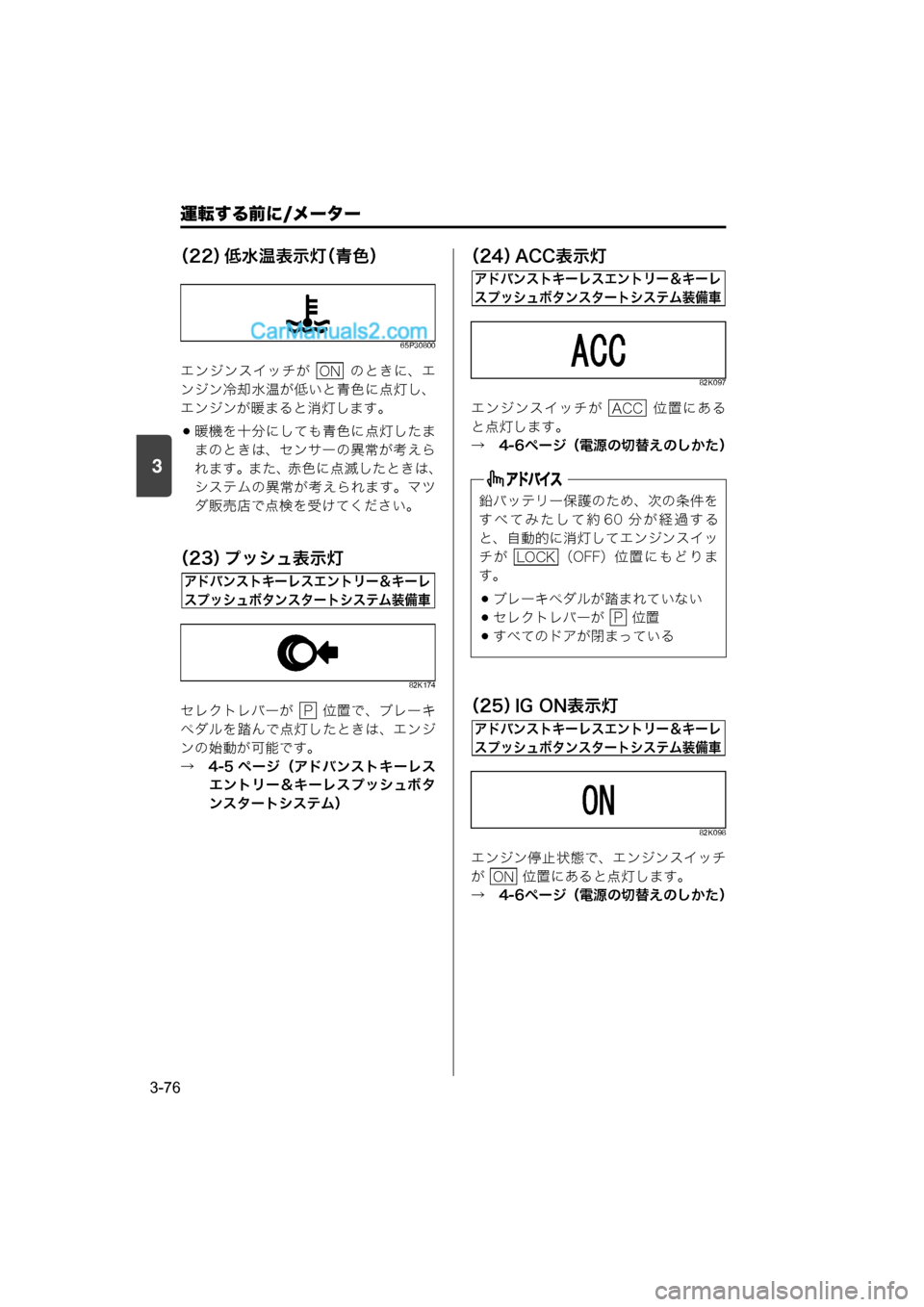

運転する前に/メーター
3-76
3
(22)低水温表示灯(青色)
65P30800
エンジンスイッチが のときに、エ
ンジン冷却水温が低いと青色に点灯し、
エンジンが暖まると消灯します。
暖機を十分にしても青色に点灯したま
まのときは、センサーの異常が考えら
れます。また、赤色に点滅したときは、
システムの異常が考えられます。マツ
ダ販売店で点検を受けてください。
(23)プッシュ表示灯
82K174
セレクトレバーが 位置で、ブレーキ
ペダルを踏んで点灯したときは、エンジ
ンの始動が可能です。
→ 4-5 ページ(アドバンストキーレス
エントリー&キーレスプッシュボタ
ンスタートシステム)
(24) ACC表示灯
82K097
エンジンスイッチが 位置にある
と点灯します。
→ 4-6ページ(電源の切替えのしかた)
(25)IG ON表示灯
82K098
エンジン停止状態で、エンジンスイッチ
が 位置にあると点灯します。
→ 4-6ページ(電源の切替えのしかた)
ON
アドバンストキーレスエントリー&キーレ
スプッシュボタンスタートシステム装備車
P
鉛バッテリー保護のため、次の条件を
すべてみたして約 60 分が経過する
と、自動的に消灯してエンジンスイッ
チが (OFF)位置にもどりま
す。
ブレーキペダルが踏まれていない
セレクトレバーが 位置
すべてのドアが閉まっている
アドバンストキーレスエントリー&キーレ
スプッシュボタンスタートシステム装備車
ACC
LOCK
P
アドバンストキーレスエントリー&キーレ
スプッシュボタンスタートシステム装備車
ON
000.book 76 ページ 2014年12月5日 金曜日 午前9時20分
Page 139 of 324

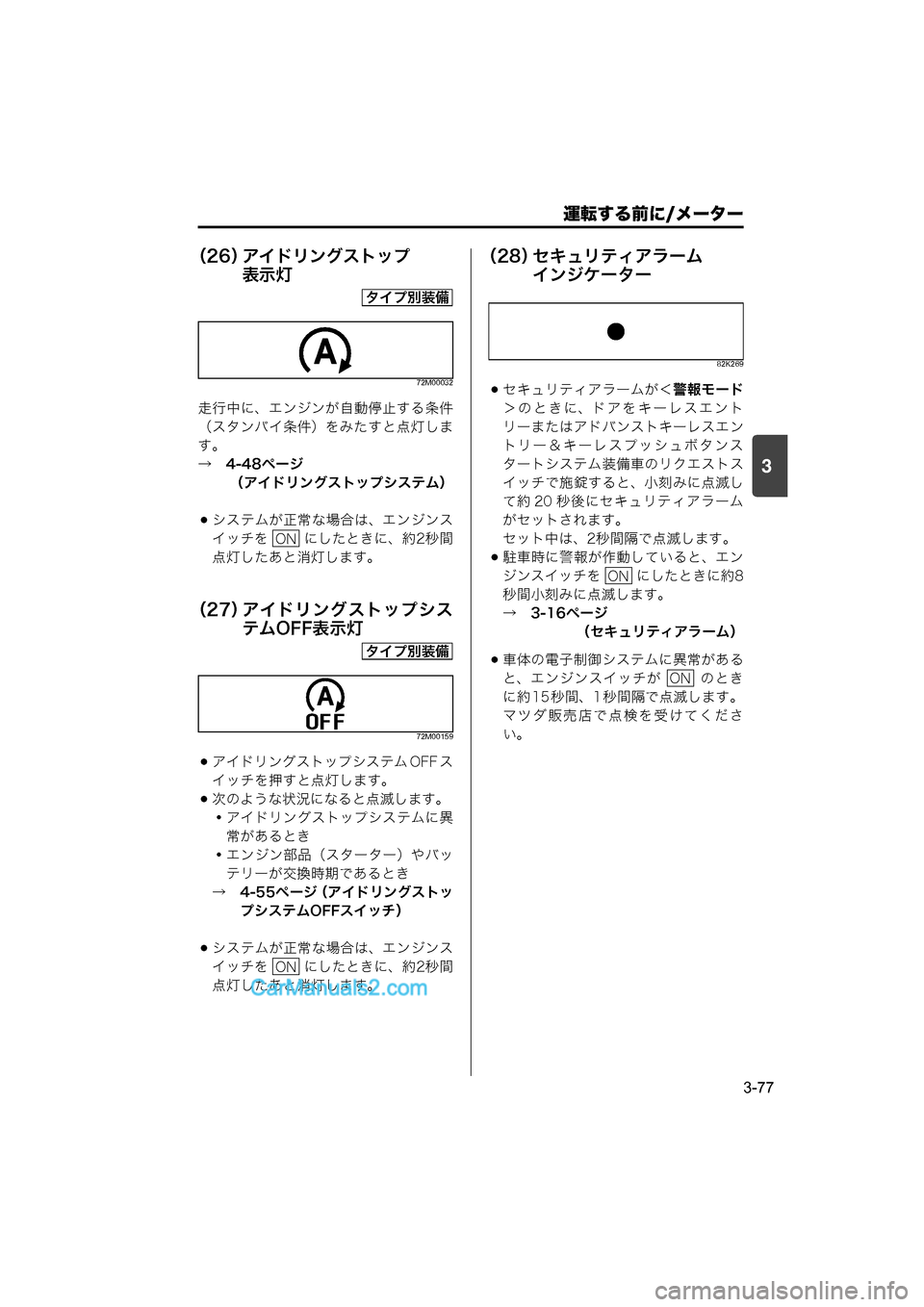

運転する前に/メーター
3-77
3
(26)アイドリングストップ
表示灯
72M00032
走行中に、エンジンが自動停止する条件
(スタンバイ条件)をみたすと点灯しま
す。
→ 4-48ページ
(アイドリングストップシステム)
システムが正常な場合は、エンジンス
イッチを にしたときに、約2秒間
点灯したあと消灯します。
(27) アイドリングストップシス
テムOFF表示灯
72M00159
アイドリングストップシステム OFF ス
イッチを押すと点灯します。
次のような状況になると点滅します。
・アイドリングストップシステムに異
常があるとき
・エンジン部品(スターター)やバッ テリーが交換時期であるとき
→ 4-55ページ (アイドリングストッ
プシステムOFFスイッチ)
システムが正常な場合は、エンジンス
イッチを にしたときに、約2秒間
点灯したあと消灯します。
(28) セキュリティアラーム
インジケーター
82K269
セキュリティアラームが<警報モード
>のときに、ドアをキーレスエント
リーまたはアドバンストキーレスエン
トリー&キーレスプッシュボタンス
タートシステム装備車のリクエストス
イッチで施錠すると、小刻みに点滅し
て約 20 秒後にセキュリティアラーム
がセットされます。
セット中は、2秒間隔で点滅します。
駐車時に警報が作動していると、エン
ジンスイッチを にしたときに約8
秒間小刻みに点滅します。
→ 3-16ページ
(セキュリティアラーム)
車体の電子制御システムに異常がある
と、エンジンスイッチが のとき
に約 15 秒間、1 秒間隔で点滅します。
マツダ販売店で点検を受けてくださ
い。
タイプ別装備
ON
タイプ別装備
ON
ON
ON
000.book 77 ページ 2014年12月5日 金曜日 午前9時20分
Page 140 of 324

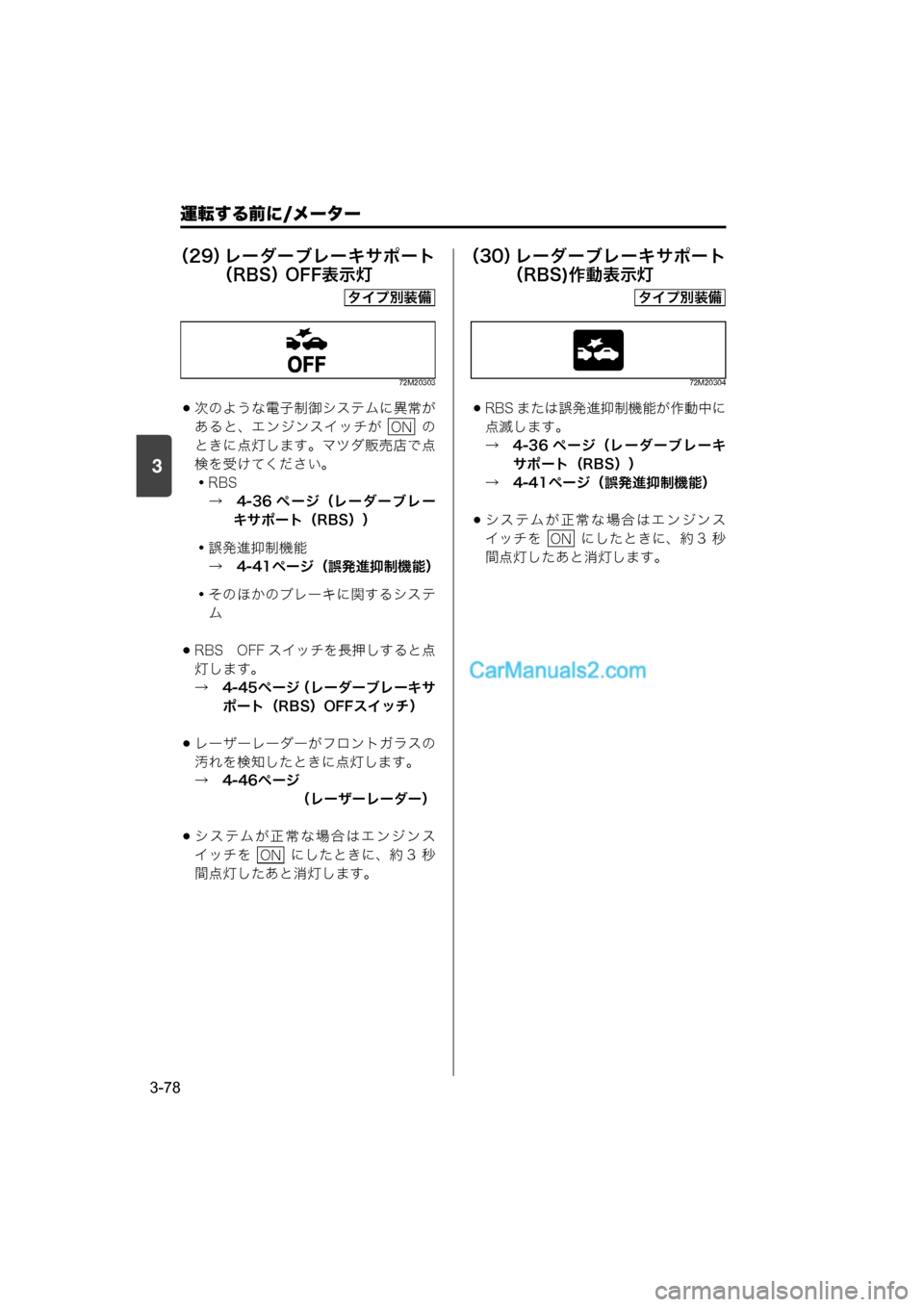

運転する前に/メーター
3-78
3
(29)レーダーブレーキサポート
(RBS) OFF表示灯
72M20303
次のような電子制御システムに異常が
あると、エンジンスイッチが の
ときに点灯します。マツダ販売店で点
検を受けてください。
・RBS
→ 4-36 ページ(レーダーブレー キサポート(RBS))
・誤発進抑制機能 → 4-41ページ(誤発進抑制機能)
・そのほかのブレーキに関するシステ ム
RBS OFF スイッチを長押しすると点灯します。
→ 4-45ページ (レーダーブレーキサ
ポート(RBS)OFFスイッチ)
レーザーレーダーがフロントガラスの
汚れを検知したときに点灯します。
→ 4-46ページ (レーザーレーダー)
システムが正常な場合はエンジンス
イッチを にしたときに、約 3 秒
間点灯したあと消灯します。
(30)レーダーブレーキサポート
(RBS)作動表示灯
72M20304
RBS または誤発進抑制機能が作動中に
点滅します。
→ 4-36 ページ(レーダーブレーキ
サポート(RBS))
→ 4-41ページ(誤発進抑制機能)
システムが正常な場合はエンジンス
イッチを にしたときに、約 3 秒
間点灯したあと消灯します。
タイプ別装備
ON
ON
タイプ別装備
ON
000.book 78 ページ 2014年12月5日 金曜日 午前9時20分
Page 141 of 324

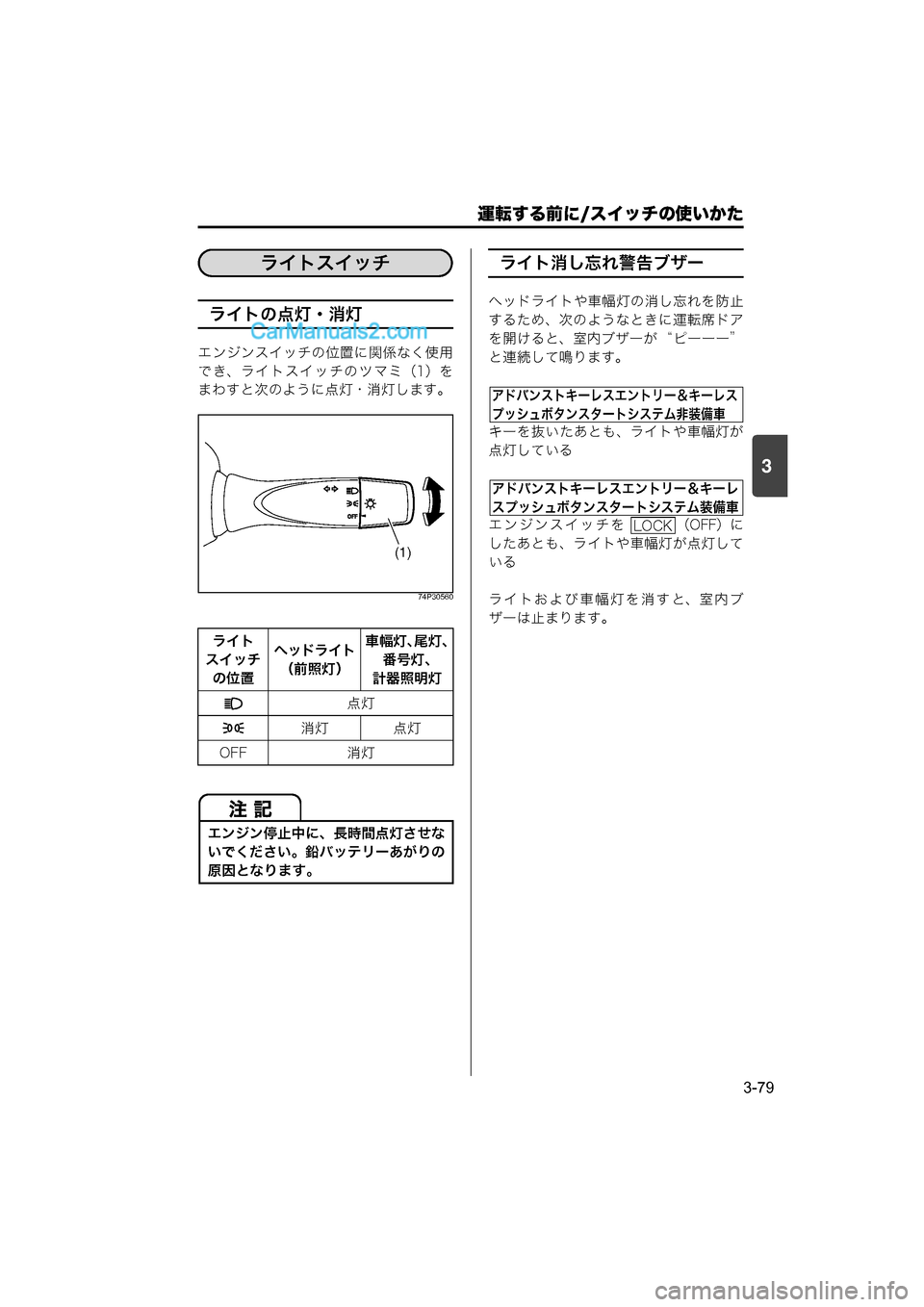

運転する前に/スイッチの使いかた
3-79
3
ライトの点灯・消灯
エンジンスイッチの位置に関係なく使用
でき、ライトスイッチのツマミ(1)を
まわすと次のように点灯・消灯します。
74P30560
ライト消し忘れ警告ブザー
ヘッドライトや車幅灯の消し忘れを防止
するため、次のようなときに運転席ドア
を開けると、室内ブザーが “ ピーーー”
と連続して鳴ります。
キーを抜いたあとも、ライトや車幅灯が
点灯している
エンジンスイッチを (OFF)に
したあとも、ライトや車幅灯が点灯して
いる
ライトおよび車幅灯を消すと、室内ブ
ザーは止まります。
ライト
スイッチ の位置 ヘッドライト
(前照灯) 車幅灯、尾灯、
番号灯、
計器照明灯
点灯
消灯 点灯
OFF 消灯
エンジン停止中に、長時間点灯させな
いでください。鉛バッテリーあがりの
原因となります。
スイッチの使いかた
ライトスイッチ
(1)
アドバンストキーレスエントリー&キーレス
プッシュボタンスタートシステム非装備車
アドバンストキーレスエントリー&キーレ
スプッシュボタンスタートシステム装備車
LOCK
000.book 79 ページ 2014年12月5日 金曜日 午前9時20分
Page 142 of 324

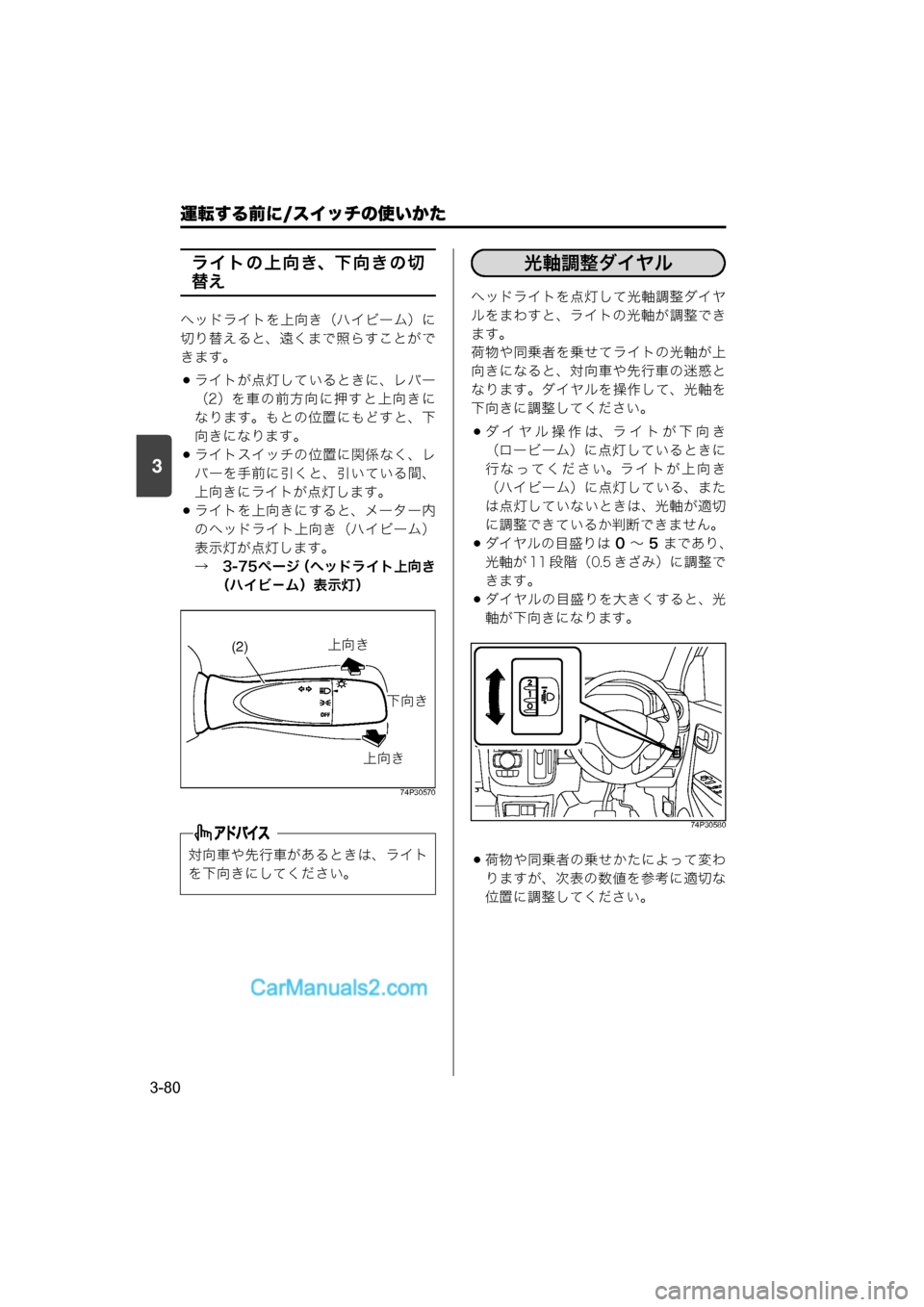

運転する前に/スイッチの使いかた
3-80
3
ライトの上向き、下向きの切
替え
ヘッドライトを上向き(ハイビーム)に
切り替えると、遠くまで照らすことがで
きます。
ライトが点灯しているときに、レバー
(2)を車の前方向に押すと上向きに
なります。もとの位置にもどすと、下
向きになります。
ライトスイッチの位置に関係なく、レ
バーを手前に引くと、引いている間、
上向きにライトが点灯します。
ライトを上向きにすると、メーター内
のヘッドライト上向き(ハイビーム)
表示灯が点灯します。
→ 3-75ページ(ヘッドライト上向き
(ハイビ-ム)表示灯)
74P30570
ヘッドライトを点灯して光軸調整ダイヤ
ルをまわすと、ライトの光軸が調整でき
ます。
荷物や同乗者を乗せてライトの光軸が上
向きになると、対向車や先行車の迷惑と
なります。ダイヤルを操作して、光軸を
下向きに調整してください。
ダイヤル操作は、ライトが下向き
(ロービーム)に点灯しているときに
行なってください。ライトが上向き
(ハイビーム)に点灯している、また
は点灯していないときは、光軸が適切
に調整できているか判断できません。
ダイヤルの目盛りは 0 ~ 5 まであり、
光軸が 11 段階(0.5 きざみ)に調整で
きます。
ダイヤルの目盛りを大きくすると、光
軸が下向きになります。
74P30580
荷物や同乗者の乗せかたによって変わ
りますが、次表の数値を参考に適切な
位置に調整してください。
対向車や先行車があるときは、ライト
を下向きにしてください。
è
è é (2)
光軸調整ダイヤル
000.book 80 ページ 2014年12月5日 金曜日 午前9時20分
Page 143 of 324

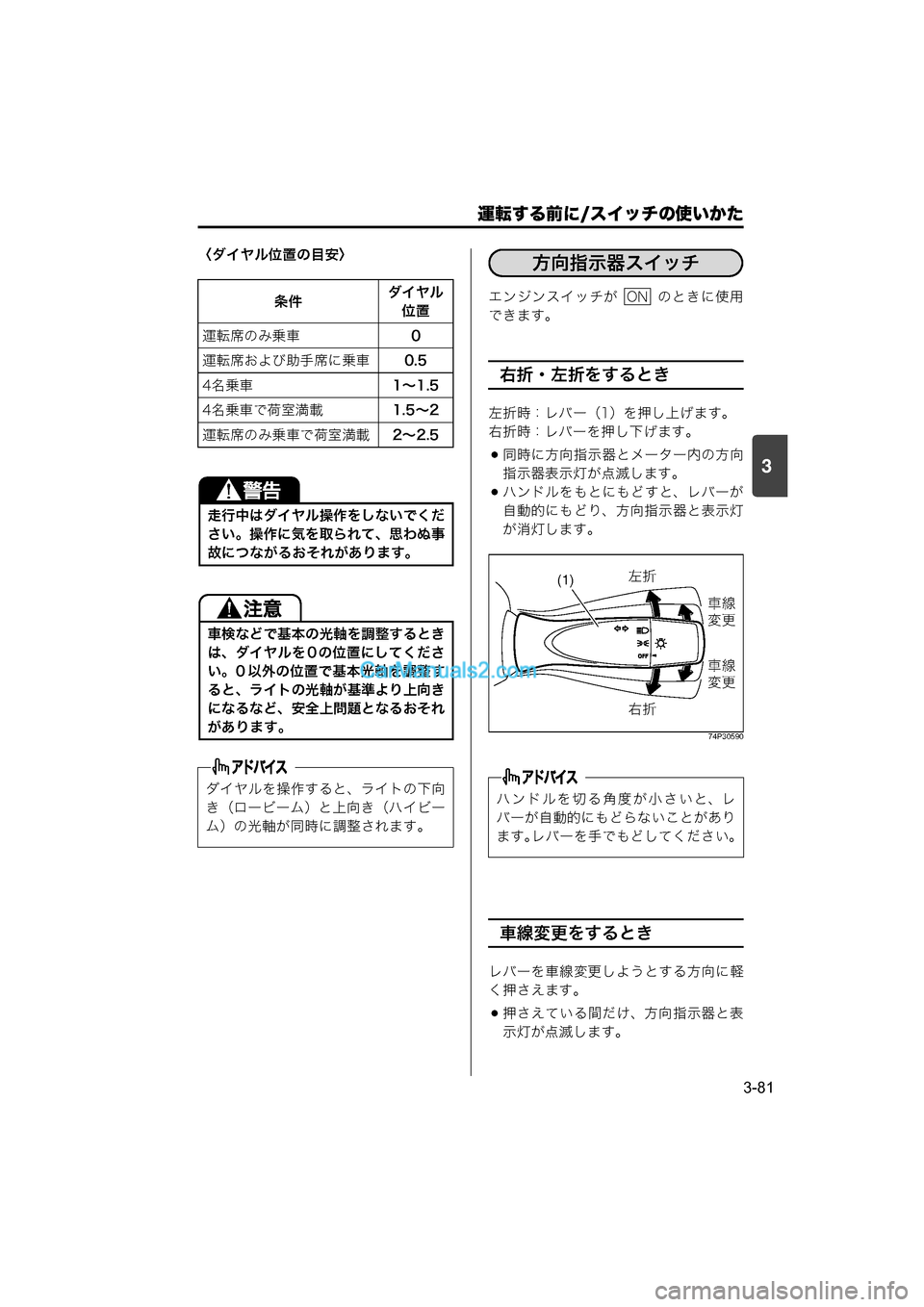

運転する前に/スイッチの使いかた
3-81
3
〈ダイヤル位置の目安〉
エンジンスイッチが のときに使用
できます。
右折・左折をするとき
左折時:レバー(1)を押し上げます。
右折時:レバーを押し下げます。
同時に方向指示器とメーター内の方向
指示器表示灯が点滅します。
ハンドルをもとにもどすと、レバーが
自動的にもどり、方向指示器と表示灯
が消灯します。
74P30590
車線変更をするとき
レバーを車線変更しようとする方向に軽
く押さえます。
押さえている間だけ、方向指示器と表
示灯が点滅します。
条件
ダイヤル
位置
運転席のみ乗車 0
運転席および助手席に乗車 0.5
4名乗車 1~1.5
4名乗車で荷室満載 1.5~2
運転席のみ乗車で荷室満載 2~2.5
走行中はダイヤル操作をしないでくだ
さい。操作に気を取られて、思わぬ事
故につながるおそれがあります。
車検などで基本の光軸を調整するとき
は、ダイヤルを 0 の位置にしてくださ
い。0 以外の位置で基本光軸を調整す
ると、ライトの光軸が基準より上向き
になるなど、安全上問題となるおそれ
があります。
ダイヤルを操作すると、ライトの下向
き(ロービーム)と上向き(ハイビー
ム)の光軸が同時に調整されます。
ハンドルを切る角度が小さいと、レ
バーが自動的にもどらないことがあり
ます。レバーを手でもどしてください。
方向指示器スイッチ
ON
(1)
x
n
x ~w
ðÿ ~w
ðÿ
000.book 81 ページ 2014年12月5日 金曜日 午前9時20分
Page 144 of 324

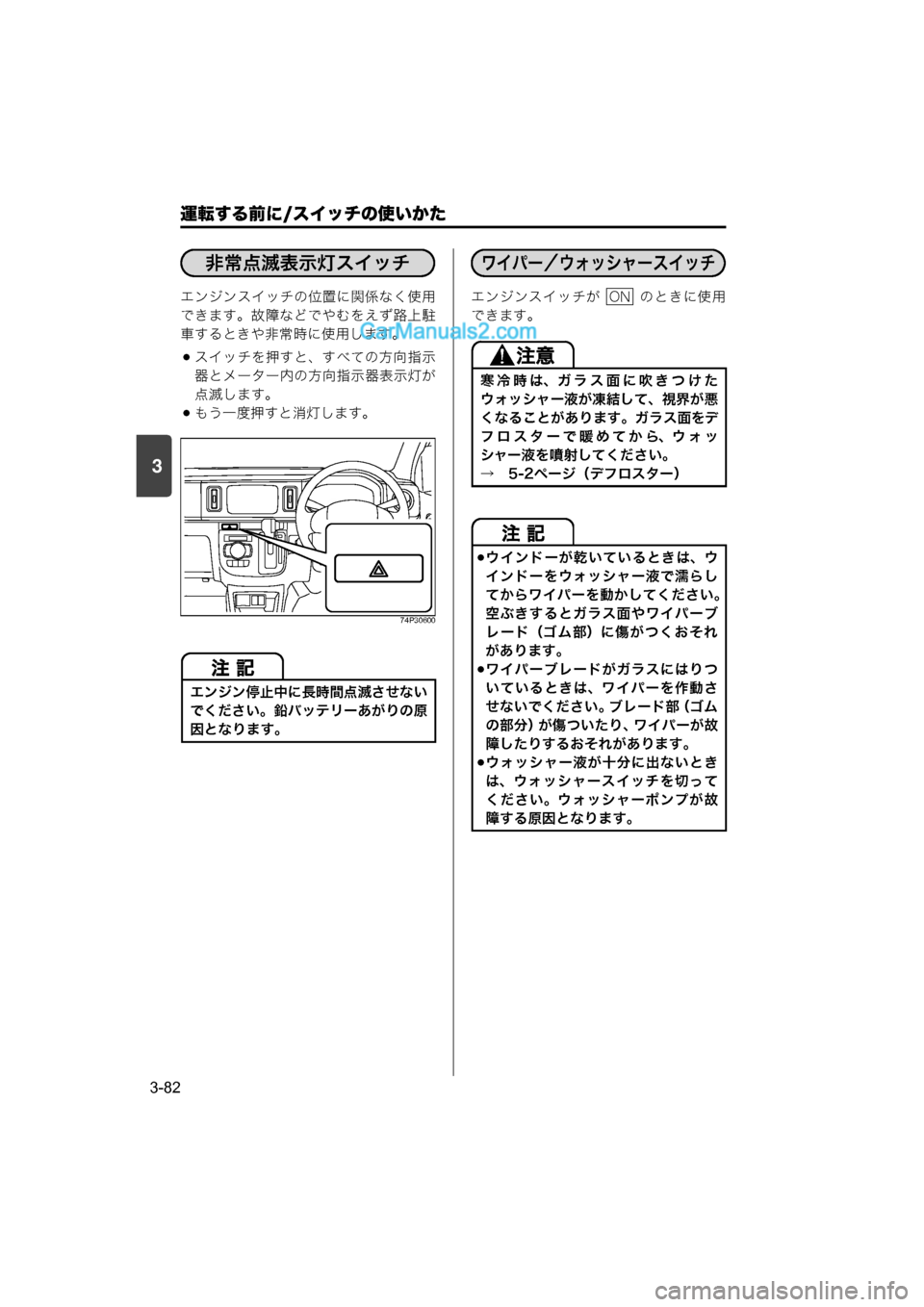

運転する前に/スイッチの使いかた
3-82
3
エンジンスイッチの位置に関係なく使用
できます。故障などでやむをえず路上駐
車するときや非常時に使用します。
スイッチを押すと、すべての方向指示
器とメーター内の方向指示器表示灯が
点滅します。
もう一度押すと消灯します。
74P30600
エンジンスイッチが のときに使用
できます。
エンジン停止中に長時間点滅させない
でください。鉛バッテリーあがりの原
因となります。
非常点滅表示灯スイッチ
寒冷時は、ガラス面に吹きつけた
ウォッシャー液が凍結して、視界が悪
くなることがあります。ガラス面をデ
フロスターで暖めてから、ウォッ
シャー液を噴射してください。
→ 5-2ページ(デフロスター)
ウインドーが乾いているときは、ウ
インドーをウォッシャー液で濡らし
てからワイパーを動かしてください。
空ぶきするとガラス面やワイパーブ
レード(ゴム部)に傷がつくおそれ
があります。
ワイパーブレードがガラスにはりつ
いているときは、ワイパーを作動さ
せないでください。ブレード部(ゴム
の部分)が傷ついたり、ワイパーが故
障したりするおそれがあります。
ウォッシャー液が十分に出ないとき
は、ウォッシャースイッチを切って
ください。ウォッシャーポンプが故
障する原因となります。
ワイパー/ウォッシャースイッチ
ON
000.book 82 ページ 2014年12月5日 金曜日 午前9時20分
