2015 MAZDA MODEL CARROL 取扱説明書 (キャロル) (in Japanese)

運転するときは/オートマチック車
4-21
4
トランスミッション警告灯
81M40161
メーターパネル内にあります。
CVT のシステムに異常があると、エンジンスイッチが のときに点灯し
ます。
→　1-10ページ（警告灯・表示灯）
（リバース）ポジション
警告ブザー
セレクトレバーを に入れると室内で
警告ブザーが鳴り、セレクトレバーが に入っていることを運転者に知らせ
ます。
ペダルの踏み間違いに注意
ペダルの踏み間違いを防ぐため、エンジ
ンをかける前にアクセルペダルとブレー
キペダルを実際に足で踏んで、位置を確
認してください。
ブレーキペダルは右足で踏む
64L20140
左足では適切なブレーキ操作ができませ
ん。ブレーキペダルは右足で踏む習慣を
つけてください。
（リバース）ポジション警告ブ
ザーは、車外の人に車の後退を知らせ
るためのものではありません。
オートマチック車を運転するとき
ON
R
R
R
R
アクセルペダルとブレーキペダルを踏
み間違えると、思わぬ事故につながる
おそれがあります。
(1) ブレーキペダル
(2) アクセルペダル
(1)
(2)
000.book 21 ページ ２０１４年１２月５日　金曜日　午前９時２０分

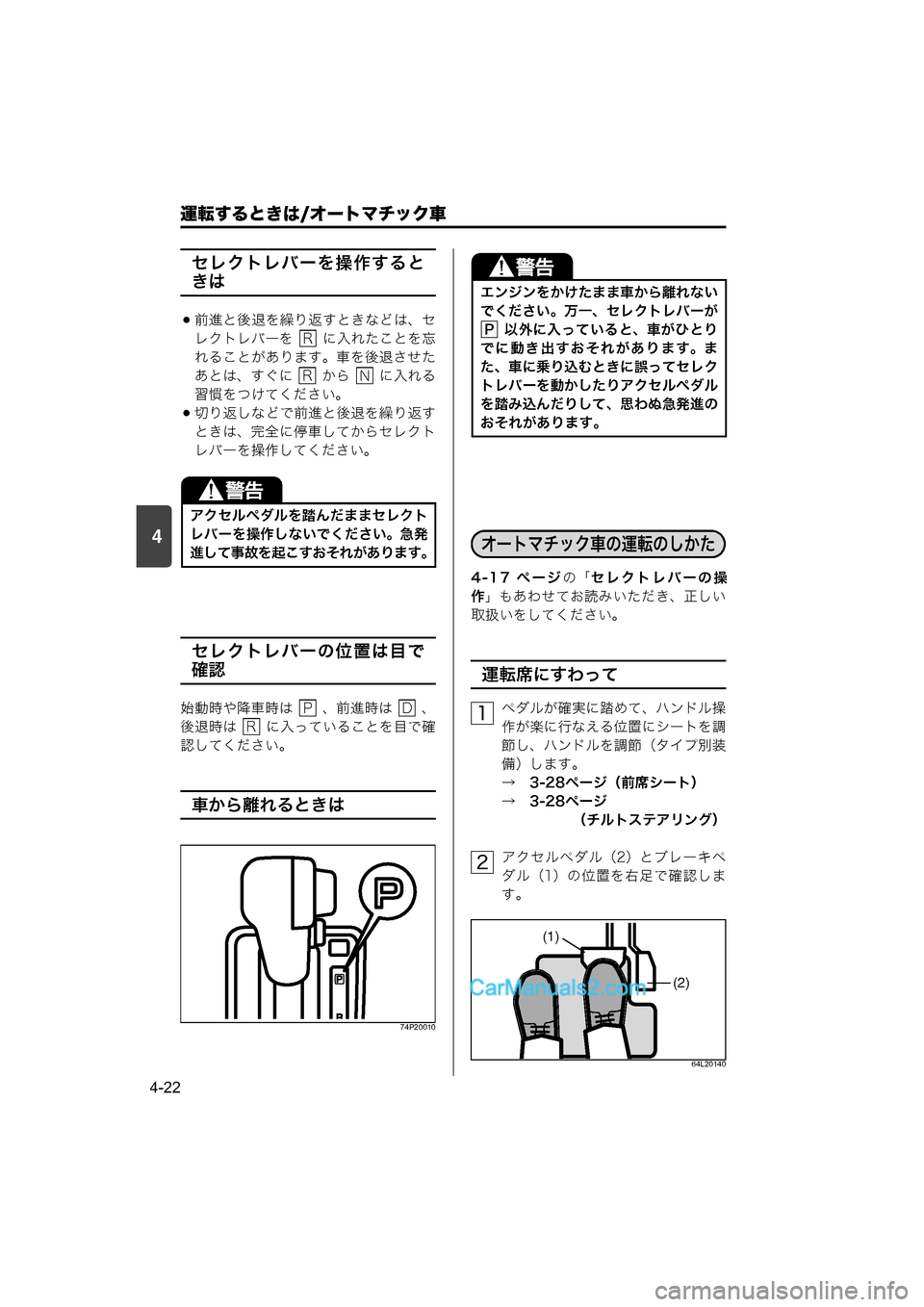

4
運転するときは/オートマチック車
4-22
セレクトレバーを操作すると
きは
前進と後退を繰り返すときなどは、セ
レクトレバーを に入れたことを忘
れることがあります。車を後退させた
あとは、すぐに から に入れる
習慣をつけてください。
切り返しなどで前進と後退を繰り返す
ときは、完全に停車してからセレクト
レバーを操作してください。
セレクトレバーの位置は目で
確認
始動時や降車時は 、前進時は 、
後退時は に入っていることを目で確
認してください。
車から離れるときは
74P20010
4-17 ページの「セレクトレバーの操
作 」もあわせてお読みいただき、正しい
取扱いをしてください。
運転席にすわって
ペダルが確実に踏めて、ハンドル操
作が楽に行なえる位置にシートを調
節し、ハンドルを調節（タイプ別装
備）します。
→　3-28ページ（前席シート）
→　3-28ページ （チルトステアリング）
アクセルペダル（2）とブレーキペ
ダル（1）の位置を右足で確認しま
す。
64L20140
アクセルペダルを踏んだままセレクト
レバーを操作しないでください。急発
進して事故を起こすおそれがあります。
R
RN
PD
R
エンジンをかけたまま車から離れない
でください。万一、セレクトレバーが 以外に入っていると、車がひとり
でに動き出すおそれがあります。ま
た、車に乗り込むときに誤ってセレク
トレバーを動かしたりアクセルペダル
を踏み込んだりして、思わぬ急発進の
おそれがあります。
P
オートマチック車の運転のしかた
1
2
(1)
(2)
000.book 22 ページ ２０１４年１２月５日　金曜日　午前９時２０分

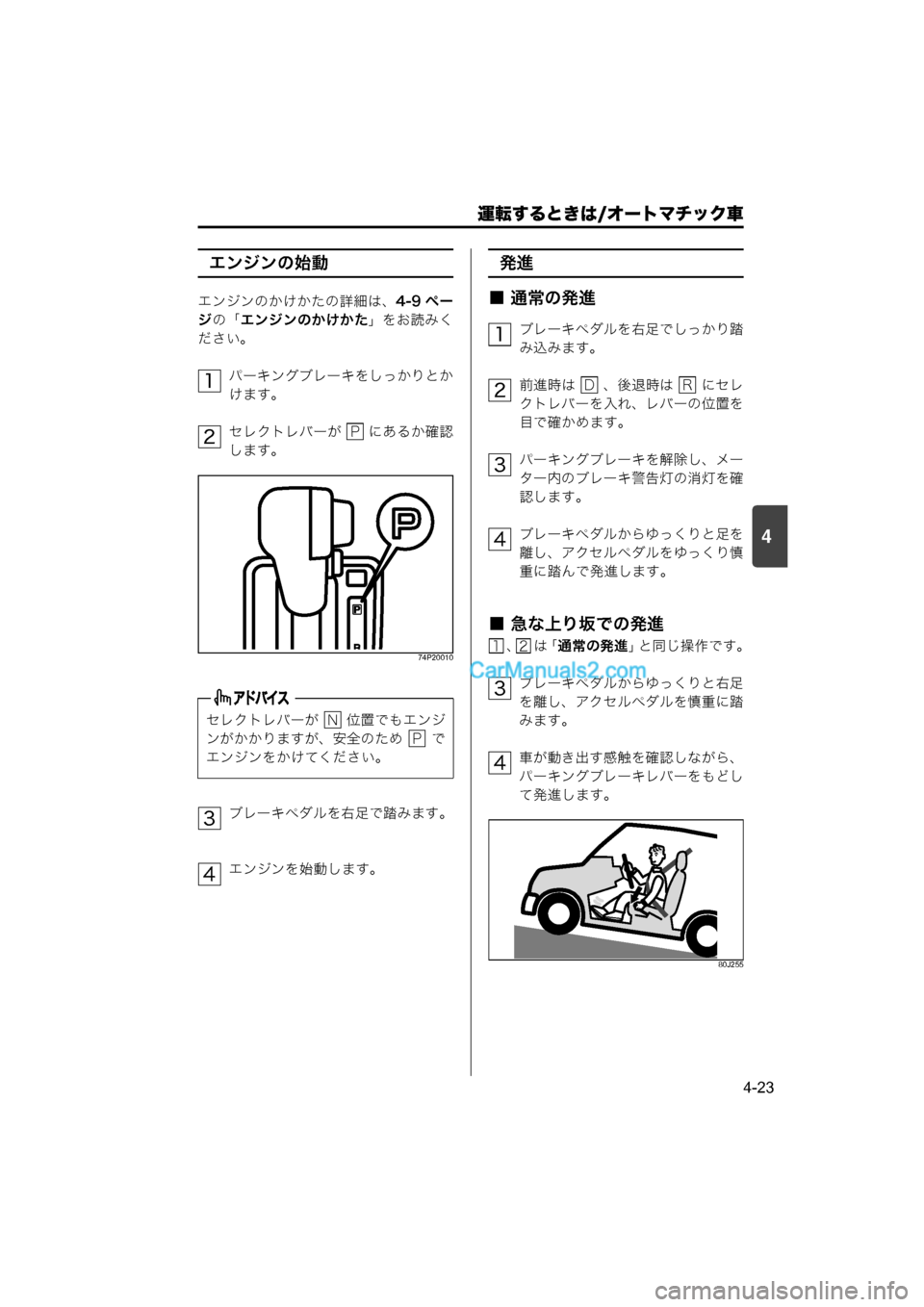

運転するときは/オートマチック車
4-23
4
エンジンの始動
エンジンのかけかたの詳細は、4-9 ペー
ジ の「 エンジンのかけかた 」をお読みく
ださい。
パーキングブレーキをしっかりとか
けます。
セレクトレバーが にあるか確認
します。
74P20010
ブレーキペダルを右足で踏みます。
エンジンを始動します。
発進
■ 通常の発進
ブレーキペダルを右足でしっかり踏
み込みます。
前進時は 、後退時は にセレ
クトレバーを入れ、レバーの位置を
目で確かめます。
パーキングブレーキを解除し、メー
ター内のブレーキ警告灯の消灯を確
認します。
ブレーキペダルからゆっくりと足を
離し、アクセルペダルをゆっくり慎
重に踏んで発進します。
■ 急な上り坂での発進
、は 「通常の発進 」と同じ操作です。
ブレーキペダルからゆっくりと右足
を離し、アクセルペダルを慎重に踏
みます。
車が動き出す感触を確認しながら、
パーキングブレーキレバーをもどし
て発進します。
80J255
セレクトレバーが 位置でもエンジ
ンがかかりますが、安全のため で
エンジンをかけてください。
1
2P
N
P
3
4
1
2DR
3
4
12
3
4
000.book 23 ページ ２０１４年１２月５日　金曜日　午前９時２０分

4
運転するときは/オートマチック車
4-24
走行
■ 通常走行
セレクトレバーを に入れて発進する
と、走行速度とアクセルペダルの踏み込
み量により、自動的に変速され走行でき
ます。
■ 急加速走行
追い越しなどをしたいときは、アクセル
ペダルをいっぱいに踏み込みます。
キックダウンして力強い加速が得られま
す。
■ 上り坂走行
上り坂を で走行しているときに、ス
ピードを保つためにアクセルペダルを踏
み込んでいくと、キックダウンしてエン
ジンの回転が急に上がることがあります。
坂の勾配に応じて、あらかじめ S（ス
ポーツ）モードスイッチを ON にして
おくと、エンジン回転の変化が少ない
力強くなめらかな走行ができます。
■ 下り坂走行
下り坂を のままで走行すると、エン
ジンブレーキの効きが弱くてスピードが
出すぎてしまうことがあります。
坂の勾配に応じて、あらかじめ S（ス
ポーツ）モードスイッチを ON にして
エンジンブレーキを併用します。
急な下り坂で、強力なエンジンブレー
キが必要なときには に入れます。
ヒルホールドコントロール装備車の場
合、急な上り坂での発進時に車が後退
することを一定時間防ぐ機能がありま
す。
→　4-34ページ （ヒルホールドコントロール）
緊急時以外は、走行中にセレクトレ
バーを に入れないでください。エ
ンジンブレーキがまったく効かないた
め、思わぬ事故の原因となります。
D
N
急な下り坂や長い下り坂では、エンジ
ンブレーキを併用してください。下り
坂でブレーキペダルを踏み続けると、
ブレーキ装置が過熱してブレーキが効
かなくなるおそれがあります。
→　2-16 ページ（長い下り坂ではエ ンジンブレーキを使用する）
D
D
L
000.book 24 ページ ２０１４年１２月５日　金曜日　午前９時２０分

運転するときは/オートマチック車
4-25
4
一時停止
セレクトレバーは走行位置のままで
停車し、ブレーキペダルをしっかり
踏み込みます。
急な坂道で一時停止するときは、
必要に応じてパーキングブレーキ
をかけます。
停車時間が長くなりそうなとき
は、セレクトレバーを に入れ
ます。
再発進するときに間違えないよう、
セレクトレバーの位置とパーキング
ブレーキの解除を目で確かめます。
駐車
車を完全に止めます。
ブレーキペダルを踏んだまま、パー
キングブレーキをしっかりとかけま
す。
セレクトレバーを に入れてから
エンジンを止め、ブレーキペダルか
らゆっくりと足を離します。
セレクトレバーが 位置になっ
ているか目で確かめます。
74P20010
一時停止しているときに、空ぶかしを
しないでください。万一、セレクトレ
バーが 以外に入っていると、
急発進して思わぬ事故につながるおそ
れがあります。
上り坂などで、アクセル操作でバラン
スをとるなどして車を停止させようと
しないでください。トランスミッショ
ンフルードが過熱し、故障の原因とな
ります。
1
N
2
PN
駐車するときは、セレクトレバーを に入れてからエンジンを止めてく
ださい。 以外の位置ではシフト
ロックが作動せず、誤操作などで思わ
ぬ事故につながるおそれがあります。
1
2
3P
P
P
P
000.book 25 ページ ２０１４年１２月５日　金曜日　午前９時２０分

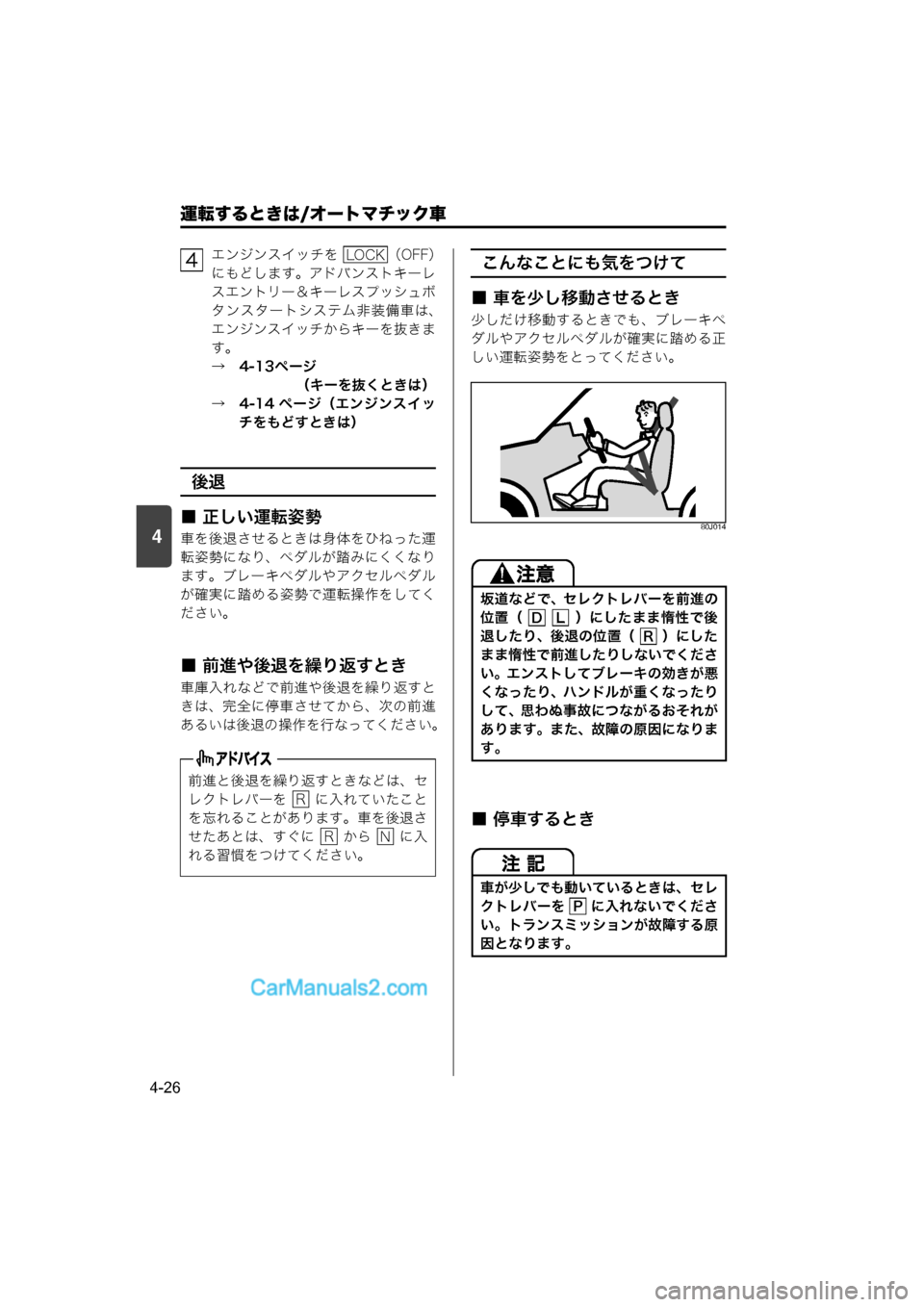

4
運転するときは/オートマチック車
4-26
エンジンスイッチを （OFF）
にもどします。アドバンストキーレ
スエントリー＆キーレスプッシュボ
タンスタートシステム非装備車は、
エンジンスイッチからキーを抜きま
す。
→　4-13ページ （キーを抜くときは）
→　4-14 ページ（エンジンスイッ チをもどすときは）
後退
■ 正しい運転姿勢
車を後退させるときは身体をひねった運
転姿勢になり、ペダルが踏みにくくなり
ます。ブレーキペダルやアクセルペダル
が確実に踏める姿勢で運転操作をしてく
ださい。
■ 前進や後退を繰り返すとき
車庫入れなどで前進や後退を繰り返すと
きは、完全に停車させてから、次の前進
あるいは後退の操作を行なってください。
こんなことにも気をつけて
■ 車を少し移動させるとき
少しだけ移動するときでも、ブレーキペ
ダルやアクセルペダルが確実に踏める正
しい運転姿勢をとってください。
80J014
■ 停車するとき
前進と後退を繰り返すときなどは、セ
レクトレバーを に入れていたこと
を忘れることがあります。車を後退さ
せたあとは、すぐに から に入
れる習慣をつけてください。
4LOCK
R
RN
坂道などで、セレクトレバーを前進の
位置（ ）にしたまま惰性で後
退したり、後退の位置（ ）にした
まま惰性で前進したりしないでくださ
い。エンストしてブレーキの効きが悪
くなったり、ハンドルが重くなったり
して、思わぬ事故につながるおそれが
あります。また、故障の原因になりま
す。
車が少しでも動いているときは、セレ
クトレバーを に入れないでくださ
い。トランスミッションが故障する原
因となります。
DL
R
P
000.book 26 ページ ２０１４年１２月５日　金曜日　午前９時２０分

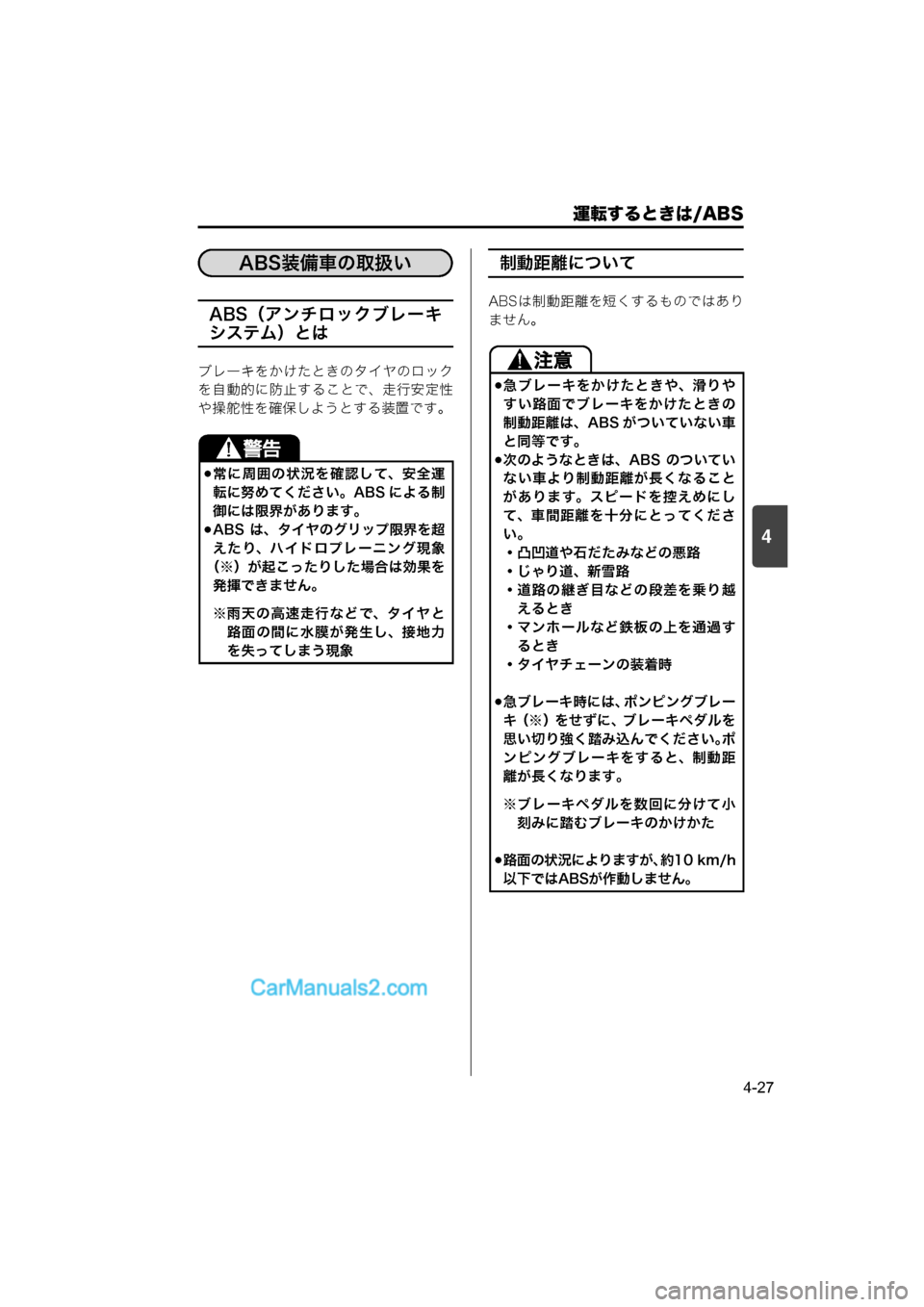

運転するときは/ABS
4-27
4
ABS（アンチロックブレーキ
システム）とは
ブレーキをかけたときのタイヤのロック
を自動的に防止することで、走行安定性
や操舵性を確保しようとする装置です。
制動距離について
ABSは制動距離を短くするものではありません。
常に周囲の状況を確認して、安全運
転に努めてください。ABS による制
御には限界があります。
ABS は、タイヤのグリップ限界を超
えたり、ハイドロプレーニング現象
（※）が起こったりした場合は効果を 発揮できません。
※雨天の高速走行などで、タイヤと 路面の間に水膜が発生し、接地力
を失ってしまう現象
ABS
ABS装備車の取扱い
急ブレーキをかけたときや、滑りや
すい路面でブレーキをかけたときの
制動距離は、ABS がついていない車
と同等です。
次のようなときは、ABS のついてい
ない車より制動距離が長くなること
があります。スピードを控えめにし
て、車間距離を十分にとってくださ
い。
・凸凹道や石だたみなどの悪路
・じゃり道、新雪路
・道路の継ぎ目などの段差を乗り越 えるとき
・マンホールなど鉄板の上を通過す るとき
・タイヤチェーンの装着時
急ブレーキ時には、ポンピングブレー
キ（※）をせずに、ブレーキペダルを
思い切り強く踏み込んでください。 ポ
ンピングブレーキをすると、制動距
離が長くなります。
※ブレーキペダルを数回に分けて小 刻みに踏むブレーキのかけかた
路面の状況によりますが、 約10 km/h
以下ではABSが作動しません。
000.book 27 ページ ２０１４年１２月５日　金曜日　午前９時２０分

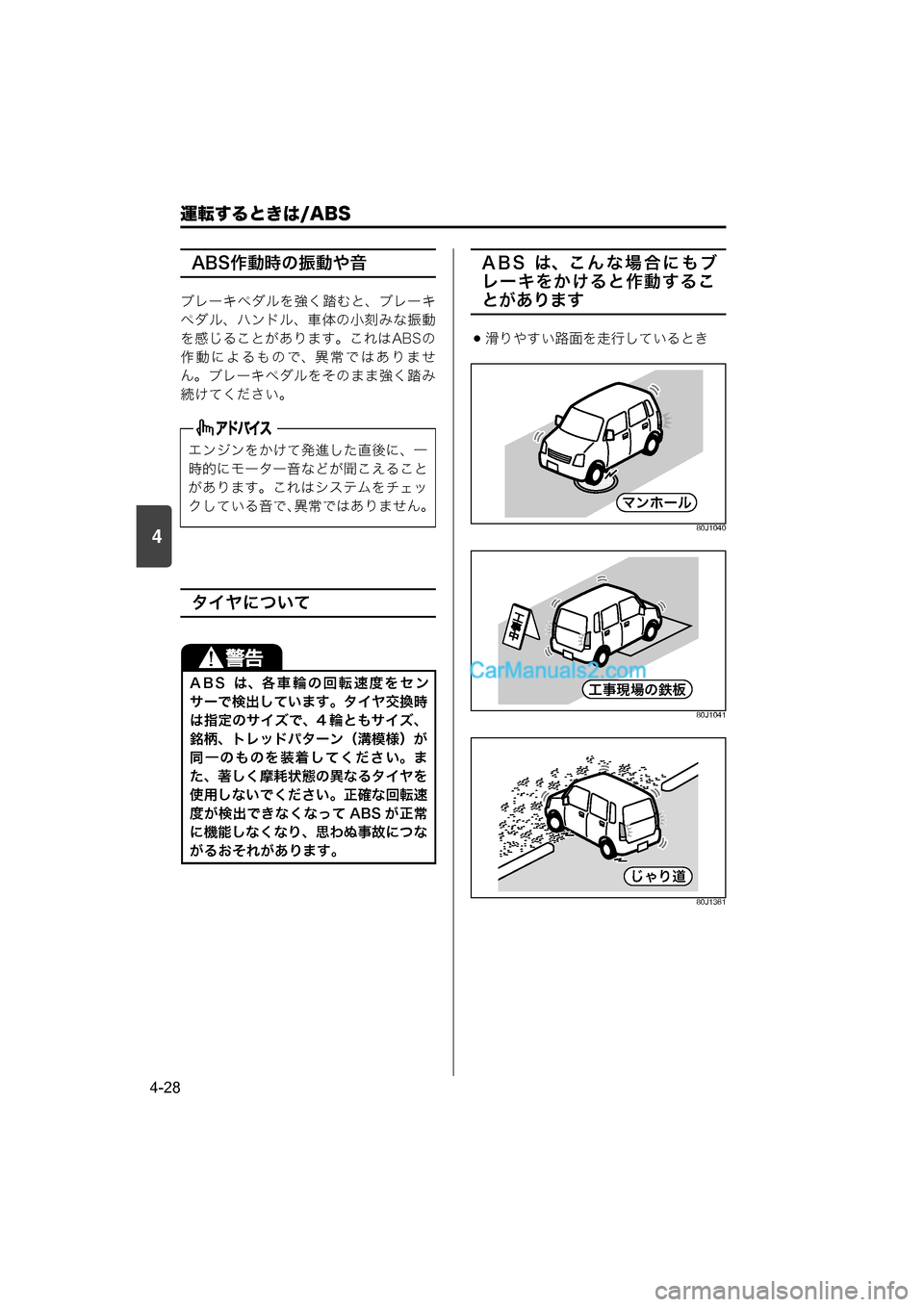

4
運転するときは/ABS
4-28
ABS作動時の振動や音
ブレーキペダルを強く踏むと、ブレーキ
ペダル、ハンドル、車体の小刻みな振動
を感じることがあります。これはABSの
作動によるもので、異常ではありませ
ん。ブレーキペダルをそのまま強く踏み
続けてください。
タイヤについて
ABS は、こんな場合にもブ
レーキをかけると作動するこ
とがあります
滑りやすい路面を走行しているとき
80J1040
80J1041
80J1361
エンジンをかけて発進した直後に、一
時的にモーター音などが聞こえること
があります。これはシステムをチェッ
クしている音で、異常ではありません。
ABS は、各車輪の回転速度をセン
サーで検出しています。タイヤ交換時
は指定のサイズで、4 輪ともサイズ、
銘柄、トレッドパターン（溝模様）が
同一のものを装着してください。ま
た、著しく摩耗状態の異なるタイヤを
使用しないでください。正確な回転速
度が検出できなくなって ABS が正常
に機能しなくなり、思わぬ事故につな
がるおそれがあります。
¨½¥Âµ
~8©AªI
+V]
000.book 28 ページ ２０１４年１２月５日　金曜日　午前９時２０分
