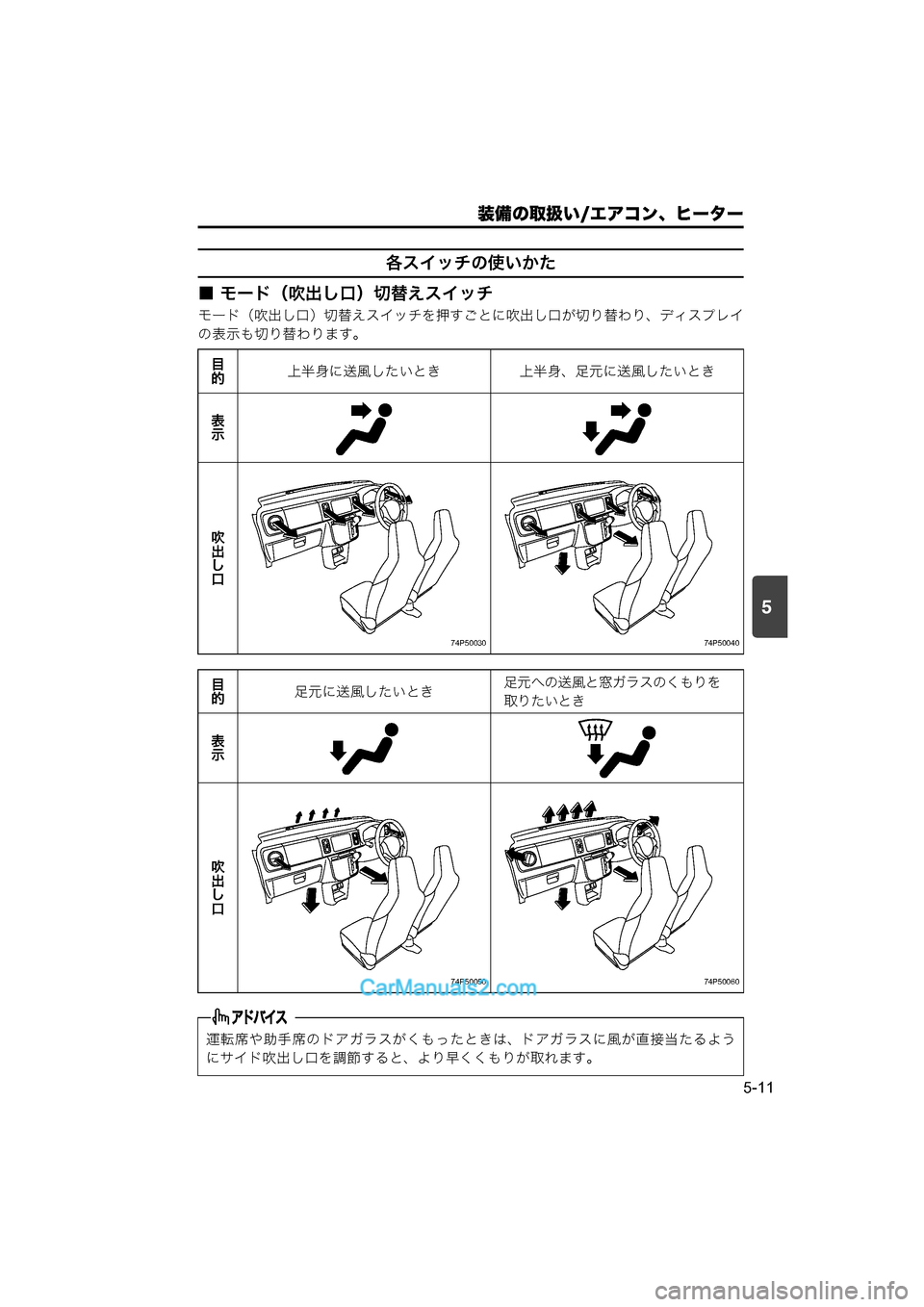

Page 217 of 324
5
装備の取扱い/エアコン、ヒーター
5-11
各スイッチの使いかた
■ モード(吹出し口)切替えスイッチ
モード(吹出し口)切替えスイッチを押すごとに吹出し口が切り替わり、ディスプレイ
の表示も切り替わります。
目
的 上半身に送風したいとき
上半身、足元に送風したいとき
表
示
吹
出
し
口
74P50030 74P50040
目
的足元に送風したいとき 足元への送風と窓ガラスのくもりを
取りたいとき
表
示
吹
出
し
口
74P50050 74P50060
運転席や助手席のドアガラスがくもったときは、ドアガラスに風が直接当たるよう
にサイド吹出し口を調節すると、より早くくもりが取れます。
000.book 11 ページ 2014年12月5日 金曜日 午前9時20分

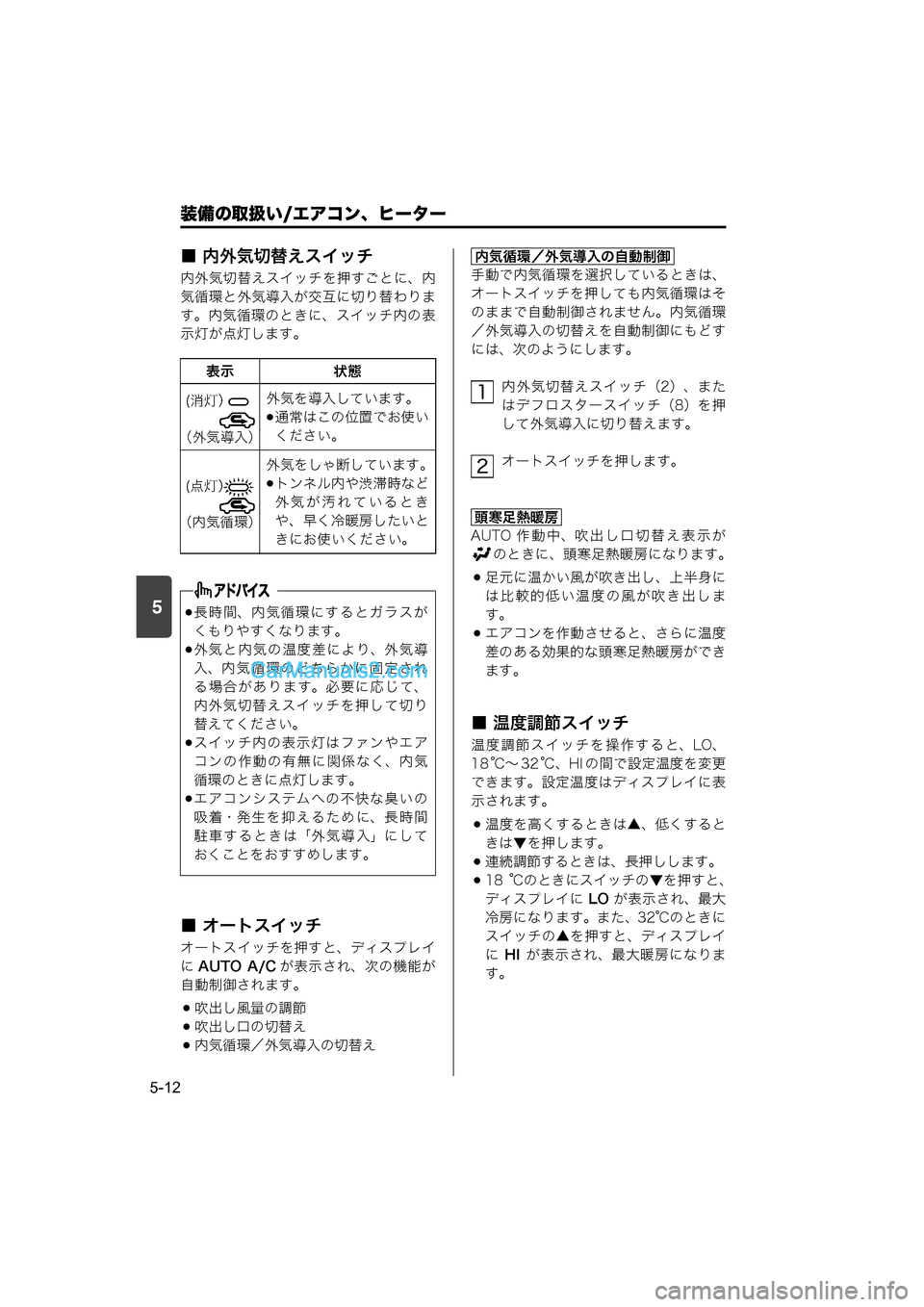

Page 218 of 324

装備の取扱い/エアコン、ヒーター
5-12
5
■ 内外気切替えスイッチ
内外気切替えスイッチを押すごとに、内
気循環と外気導入が交互に切り替わりま
す。内気循環のときに、スイッチ内の表
示灯が点灯します。
■ オートスイッチ
オートスイッチを押すと、ディスプレイ
にAUTO A/C が表示され、次の機能が
自動制御されます。
吹出し風量の調節
吹出し口の切替え
内気循環/外気導入の切替え 手動で内気循環を選択しているときは、
オートスイッチを押しても内気循環はそ
のままで自動制御されません。内気循環
/外気導入の切替えを自動制御にもどす
には、次のようにします。
内外気切替えスイッチ(2)、また
はデフロスタースイッチ(8)を押
して外気導入に切り替えます。
オートスイッチを押します。
AUTO 作動中、吹出し口切替え表示が のときに、頭寒足熱暖房になります。
足元に温かい風が吹き出し、上半身に
は比較的低い温度の風が吹き出しま
す。
エアコンを作動させると、さらに温度
差のある効果的な頭寒足熱暖房ができ
ます。
■ 温度調節スイッチ
温度調節スイッチを操作すると、LO、
18 ℃~ 32 ℃、HI の間で設定温度を変更 できます。設定温度はディスプレイに表
示されます。
温度を高くするときは▲、低くすると
きは▼を押します。
連続調節するときは、長押しします。
18 ℃のときにスイッチの▼を押すと、
ディスプレイに LO が表示され、最大
冷房になります。また、32℃のときに
スイッチの▲を押すと、ディスプレイ
に HI が表示され、最大暖房になりま
す。
表示 状態
(外気導入) 外気を導入しています。
通常はこの位置でお使い
ください。
(内気循環) 外気をしゃ断しています。
トンネル内や渋滞時など
外気が汚れているとき
や、早く冷暖房したいと
きにお使いください。
長時間、内気循環にするとガラスが
くもりやすくなります。
外気と内気の温度差により、外気導
入、内気循環のどちらかに固定され
る場合があります。必要に応じて、
内外気切替えスイッチを押して切り
替えてください。
スイッチ内の表示灯はファンやエア
コンの作動の有無に関係なく、内気
循環のときに点灯します。
エアコンシステムへの不快な臭いの
吸着・発生を抑えるために、長時間
駐車するときは「外気導入」にして
おくことをおすすめします。
¨aM&
¨_M&
内気循環/外気導入の自動制御
1
2
頭寒足熱暖房
000.book 12 ページ 2014年12月5日 金曜日 午前9時20分

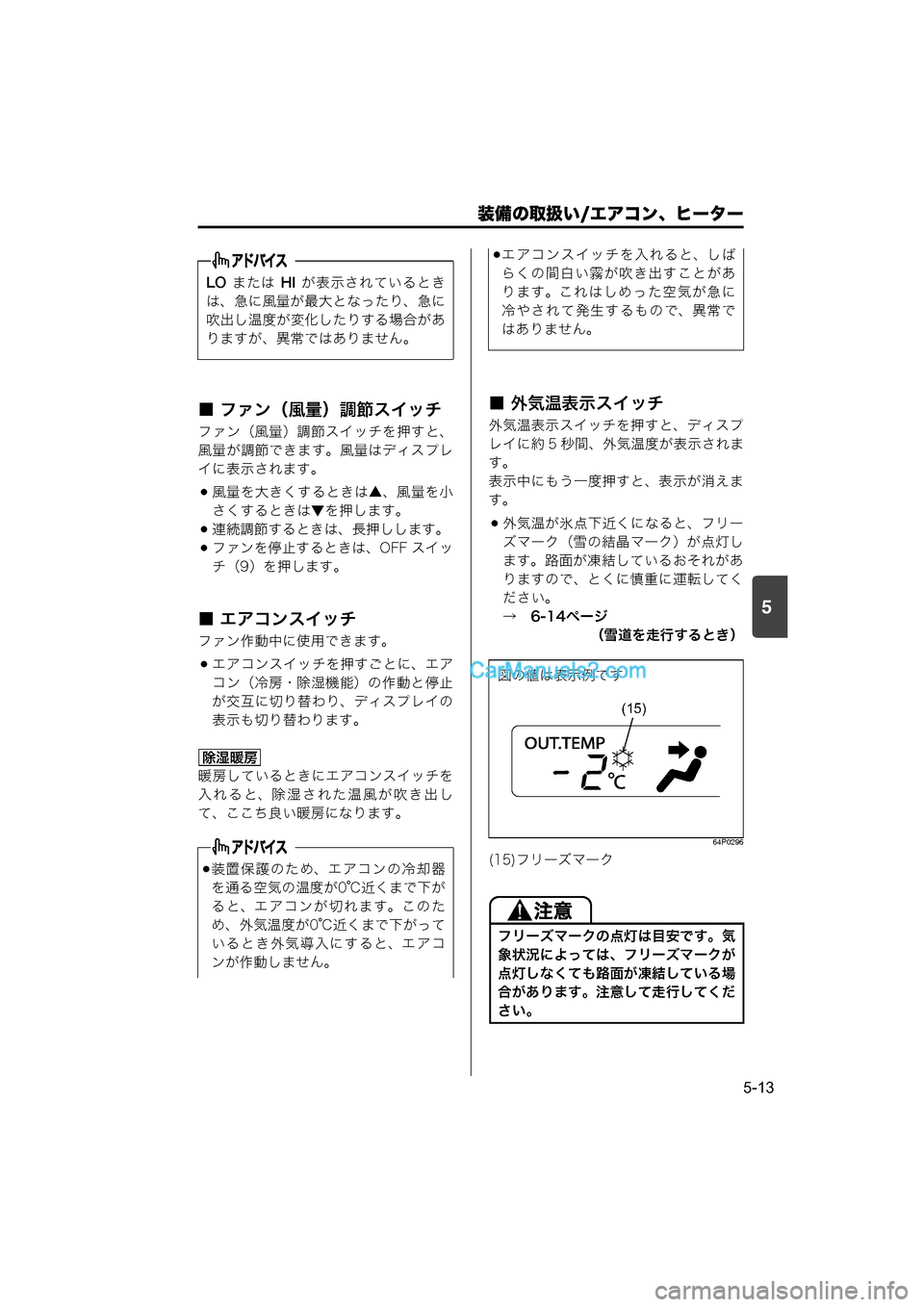

Page 219 of 324
装備の取扱い/エアコン、ヒーター
5-13
5
■ ファン(風量)調節スイッチ
ファン(風量)調節スイッチを押すと、
風量が調節できます。風量はディスプレ
イに表示されます。
風量を大きくするときは▲、風量を小
さくするときは▼を押します。
連続調節するときは、長押しします。
ファンを停止するときは、OFF スイッ
チ(9)を押します。
■ エアコンスイッチ
ファン作動中に使用できます。
エアコンスイッチを押すごとに、エア
コン(冷房・除湿機能)の作動と停止
が交互に切り替わり、ディスプレイの
表示も切り替わります。
暖房しているときにエアコンスイッチを
入れると、除湿された温風が吹き出し
て、ここち良い暖房になります。
■ 外気温表示スイッチ
外気温表示スイッチを押すと、ディスプ
レイに約 5 秒間、外気温度が表示されま
す。
表示中にもう一度押すと、表示が消えま
す。
外気温が氷点下近くになると、フリー
ズマーク(雪の結晶マーク)が点灯し
ます。路面が凍結しているおそれがあ
りますので、とくに慎重に運転してく
ださい。
→ 6-14ページ (雪道を走行するとき)
64P0296
LO または HI が表示されているとき
は、急に風量が最大となったり、急に
吹出し温度が変化したりする場合があ
りますが、異常ではありません。
装置保護のため、エアコンの冷却器
を通る空気の温度が0℃近くまで下が
ると、エアコンが切れます。このた
め、外気温度が0℃近くまで下がって
いるとき外気導入にすると、エアコ
ンが作動しません。
除湿暖房
エアコンスイッチを入れると、しば
らくの間白い霧が吹き出すことがあ
ります。これはしめった空気が急に
冷やされて発生するもので、異常で
はありません。
(15)フリーズマーク フリーズマークの点灯は目安です。気
象状況によっては、フリーズマークが
点灯しなくても路面が凍結している場
合があります。注意して走行してくだ
さい。
(15)
図の値は表示例です
000.book 13 ページ 2014年12月5日 金曜日 午前9時20分

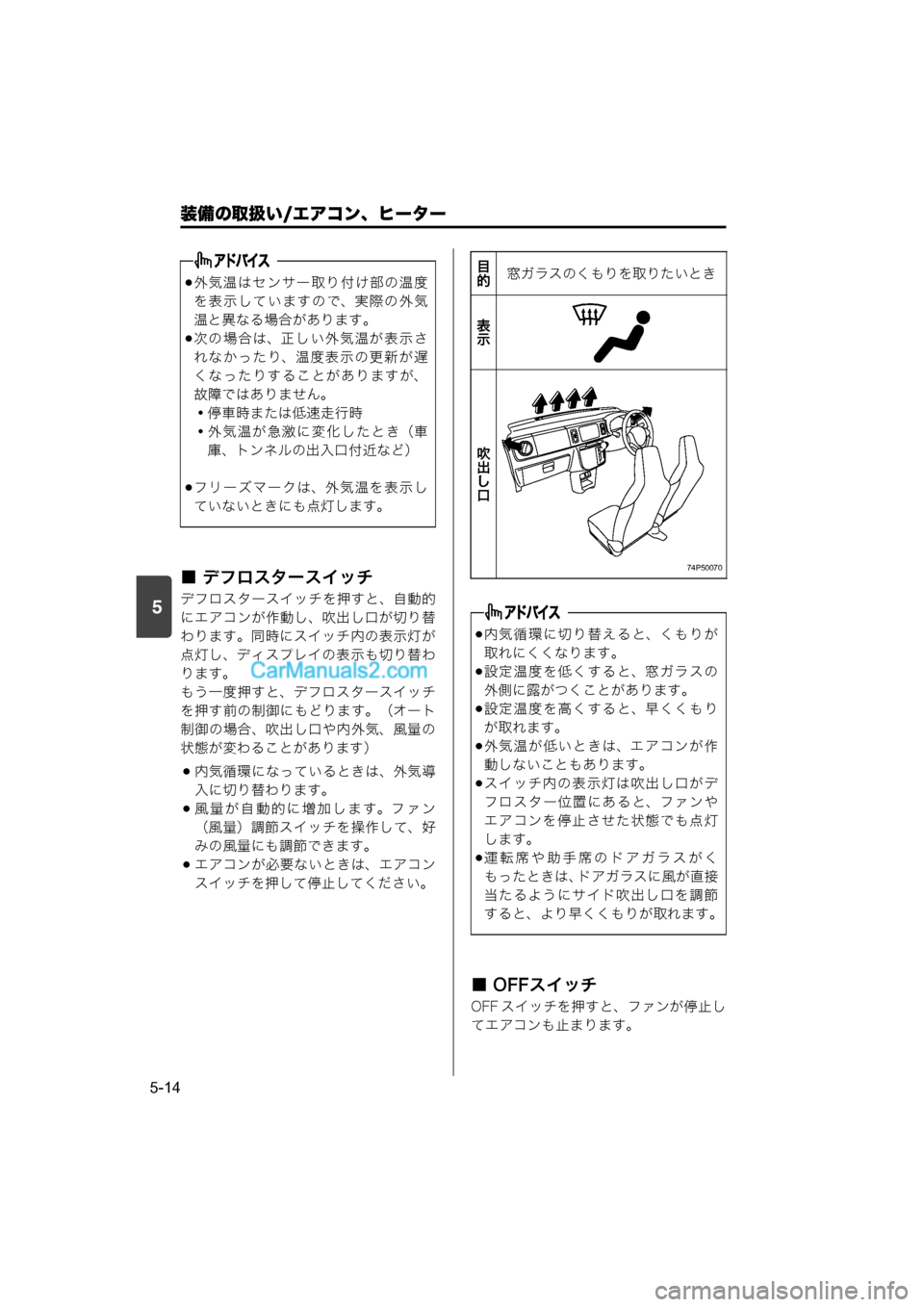

Page 220 of 324
装備の取扱い/エアコン、ヒーター
5-14
5
■ デフロスタースイッチ
デフロスタースイッチを押すと、自動的
にエアコンが作動し、吹出し口が切り替
わります。同時にスイッチ内の表示灯が
点灯し、ディスプレイの表示も切り替わ
ります。
もう一度押すと、デフロスタースイッチ
を押す前の制御にもどります。(オート
制御の場合、吹出し口や内外気、風量の
状態が変わることがあります)
内気循環になっているときは、外気導
入に切り替わります。
風量が自動的に増加します。ファン
(風量)調節スイッチを操作して、好
みの風量にも調節できます。
エアコンが必要ないときは、エアコン
スイッチを押して停止してください。
■ OFFスイッチ
OFF スイッチを押すと、ファンが停止してエアコンも止まります。
外気温はセンサー取り付け部の温度
を表示していますので、実際の外気
温と異なる場合があります。
次の場合は、正しい外気温が表示さ
れなかったり、温度表示の更新が遅
くなったりすることがありますが、
故障ではありません。
・停車時または低速走行時
・外気温が急激に変化したとき(車 庫、トンネルの出入口付近など)
フリーズマークは、外気温を表示し
ていないときにも点灯します。
目
的 窓ガラスのくもりを取りたいとき
表
示
吹
出
し
口
74P50070
内気循環に切り替えると、くもりが
取れにくくなります。
設定温度を低くすると、窓ガラスの
外側に露がつくことがあります。
設定温度を高くすると、早くくもり
が取れます。
外気温が低いときは、エアコンが作
動しないこともあります。
スイッチ内の表示灯は吹出し口がデ
フロスター位置にあると、ファンや
エアコンを停止させた状態でも点灯
します。
運転席や助手席のドアガラスがく
もったときは、 ドアガラスに風が直接
当たるようにサイド吹出し口を調節
すると、より早くくもりが取れます。
000.book 14 ページ 2014年12月5日 金曜日 午前9時20分

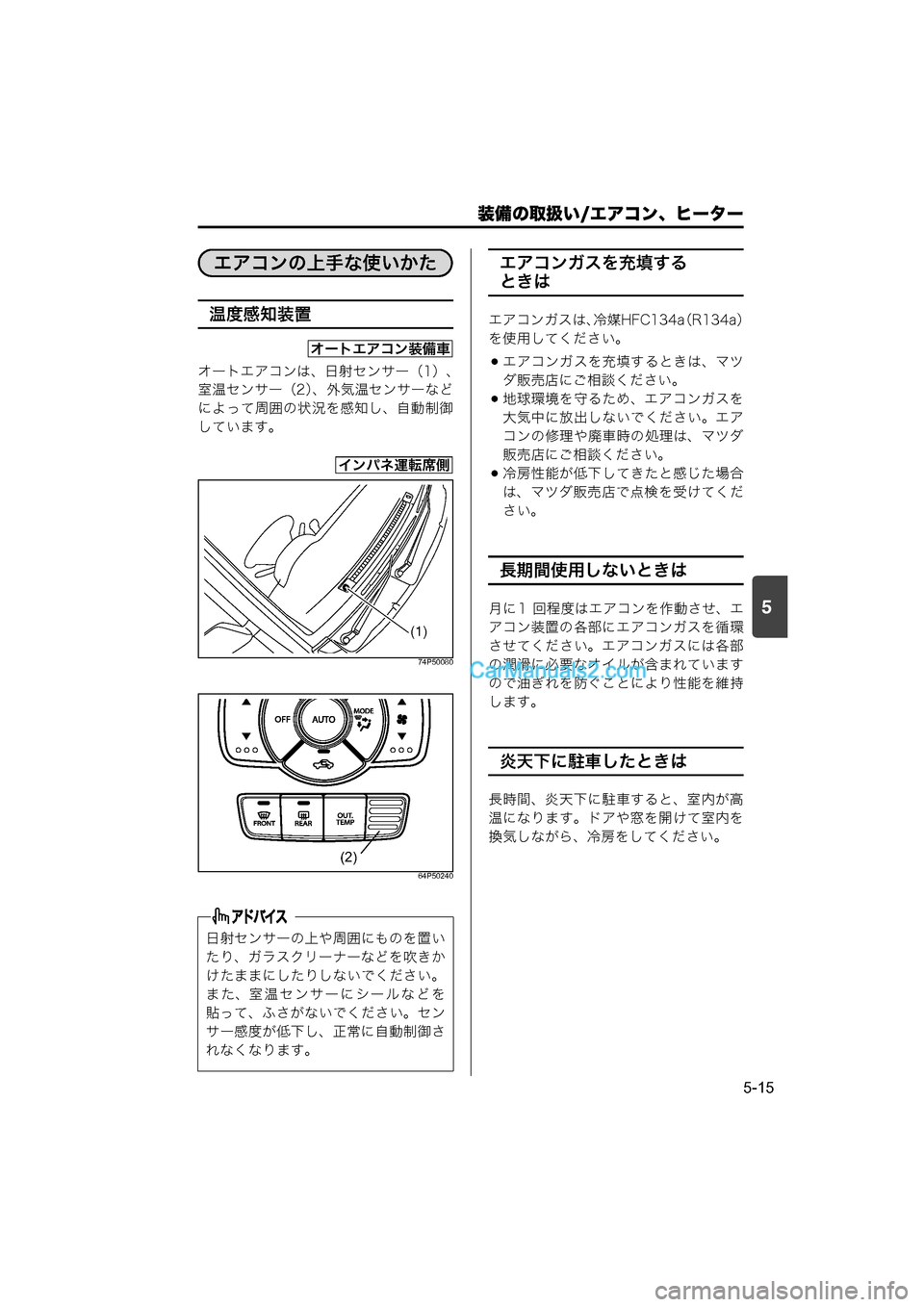

Page 221 of 324
装備の取扱い/エアコン、ヒーター
5-15
5
温度感知装置
オートエアコンは、日射センサー(1)、
室温センサー(2)、外気温センサーなど
によって周囲の状況を感知し、自動制御
しています。
74P50080
64P50240
エアコンガスを充填する
ときは
エアコンガスは、冷媒HFC134a(R134a)
を使用してください。
エアコンガスを充填するときは、マツ
ダ販売店にご相談ください。
地球環境を守るため、エアコンガスを
大気中に放出しないでください。エア
コンの修理や廃車時の処理は、マツダ
販売店にご相談ください。
冷房性能が低下してきたと感じた場合
は、マツダ販売店で点検を受けてくだ
さい。
長期間使用しないときは
月に 1 回程度はエアコンを作動させ、エ
アコン装置の各部にエアコンガスを循環
させてください。エアコンガスには各部
の潤滑に必要なオイルが含まれています
ので油ぎれを防ぐことにより性能を維持
します。
炎天下に駐車したときは
長時間、炎天下に駐車すると、室内が高
温になります。ドアや窓を開けて室内を
換気しながら、冷房をしてください。
日射センサーの上や周囲にものを置い
たり、ガラスクリーナーなどを吹きか
けたままにしたりしないでください。
また、室温センサーにシールなどを
貼って、ふさがないでください。セン
サー感度が低下し、正常に自動制御さ
れなくなります。
エアコンの上手な使いかた
オートエアコン装備車
インパネ運転席側
(1)
(2)
000.book 15 ページ 2014年12月5日 金曜日 午前9時20分

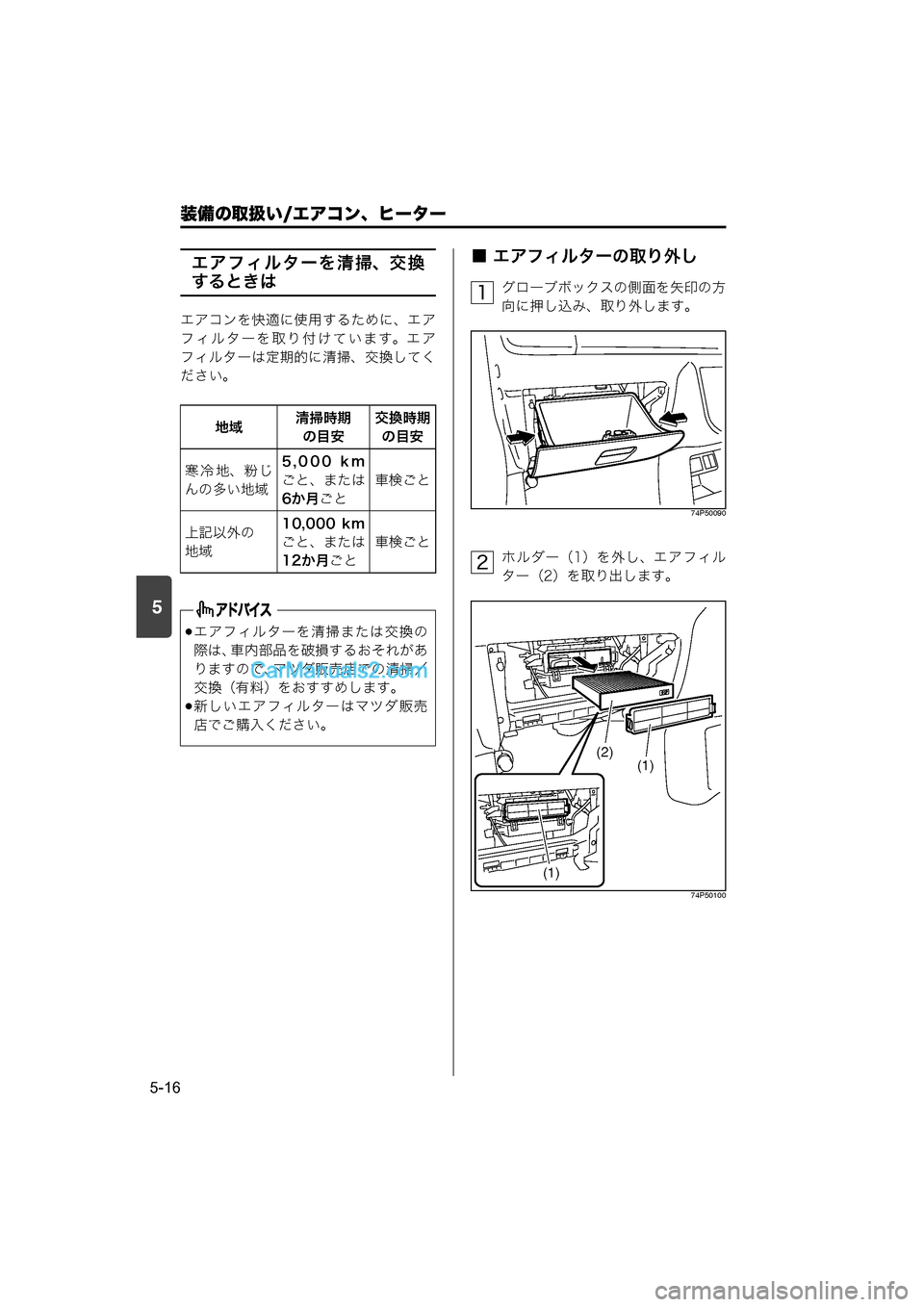

Page 222 of 324
装備の取扱い/エアコン、ヒーター
5-16
5
エアフィルターを清掃、交換
するときは
エアコンを快適に使用するために、エア
フィルターを取り付けています。エア
フィルターは定期的に清掃、交換してく
ださい。
■ エアフィルターの取り外し
グローブボックスの側面を矢印の方
向に押し込み、取り外します。
74P50090
ホルダー(1)を外し、エアフィル
ター(2)を取り出します。
74P50100
地域清掃時期
の目安 交換時期
の目安
寒 冷 地、粉 じ
んの多い地域 5,000 km
ごと、または
6か月ごと
車検ごと
上記以外の
地域 10,000 km
ごと、または
12か月ごと
車検ごと
エアフィルターを清掃または交換の
際は、車内部品を破損するおそれがあ
りますので、
マツダ販売店での清掃/
交換(有料)をおすすめします。
新しいエアフィルターはマツダ販売
店でご購入ください。
1
2
(1)
(1)(2)
000.book 16 ページ 2014年12月5日 金曜日 午前9時20分

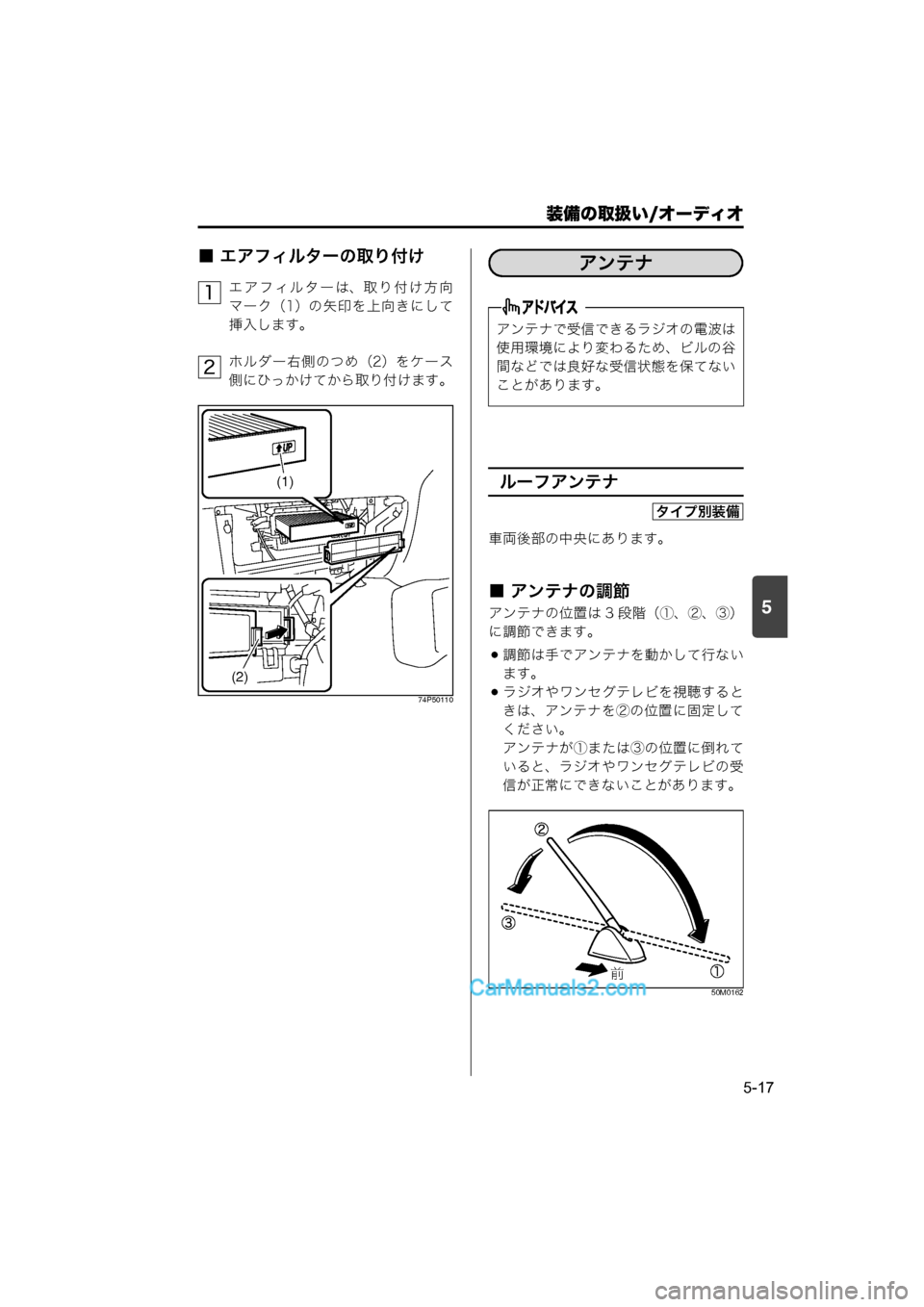

Page 223 of 324
装備の取扱い/オーディオ
5-17
5
■ エアフィルターの取り付け
エアフィルターは、取り付け方向
マーク(1)の矢印を上向きにして
挿入します。
ホルダー右側のつめ(2)をケース
側にひっかけてから取り付けます。
74P50110
ルーフアンテナ
車両後部の中央にあります。
■ アンテナの調節
アンテナの位置は 3 段階(①、②、③)
に調節できます。
調節は手でアンテナを動かして行ない
ます。
ラジオやワンセグテレビを視聴すると
きは、アンテナを②の位置に固定して
ください。
アンテナが①または③の位置に倒れて
いると、ラジオやワンセグテレビの受
信が正常にできないことがあります。
50M0162
1
2
(1)
(2)
アンテナで受信できるラジオの電波は
使用環境により変わるため、ビルの谷
間などでは良好な受信状態を保てない
ことがあります。
オーディオ
アンテナ
タイプ別装備
°
000.book 17 ページ 2014年12月5日 金曜日 午前9時20分

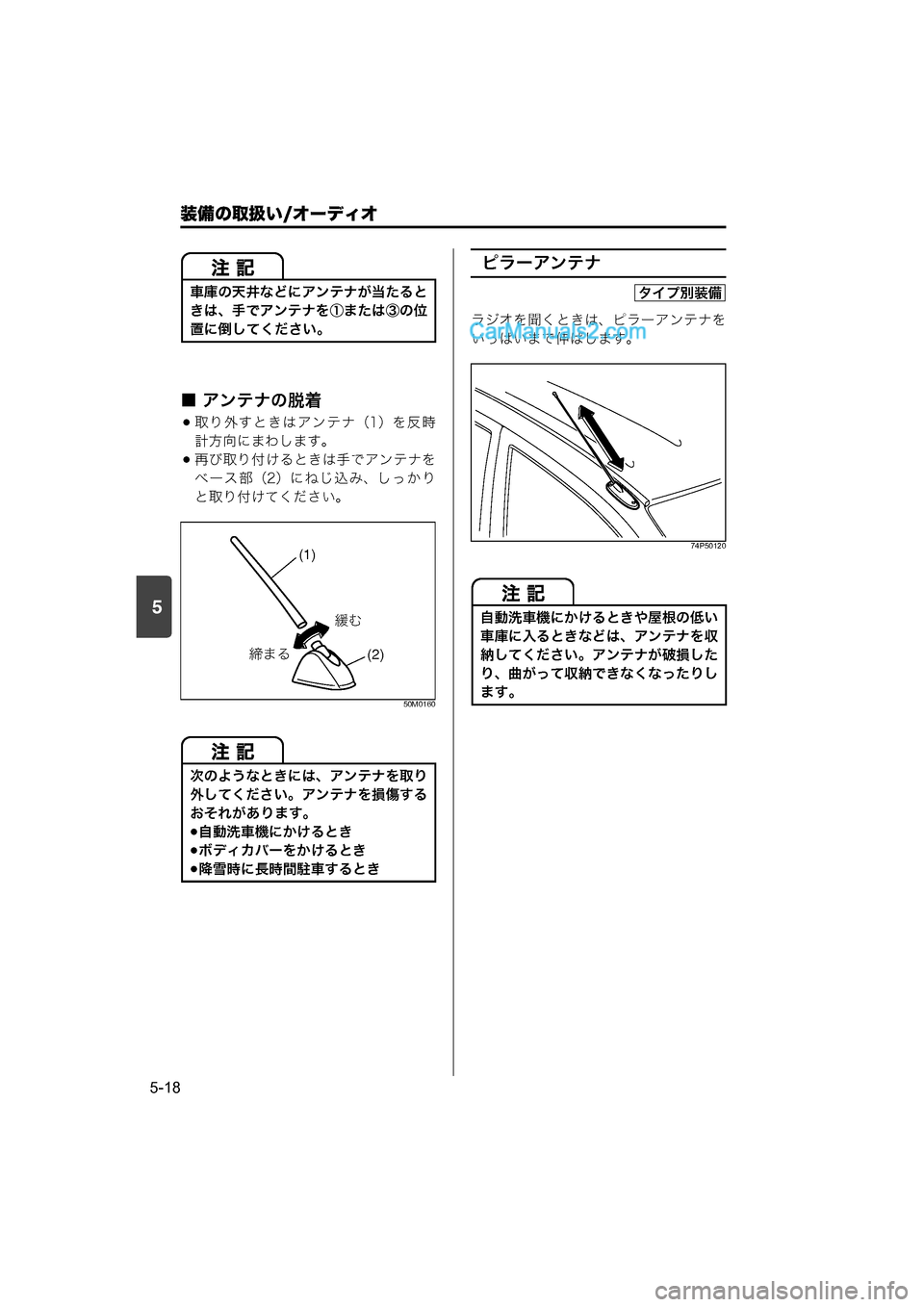

Page 224 of 324
装備の取扱い/オーディオ
5-18
5
■ アンテナの脱着
取り外すときはアンテナ(1)を反時
計方向にまわします。
再び取り付けるときは手でアンテナを
ベース部(2)にねじ込み、しっかり
と取り付けてください。
50M0160
ピラーアンテナ
ラジオを聞くときは、ピラーアンテナを
いっぱいまで伸ばします。
74P50120
車庫の天井などにアンテナが当たると
きは、手でアンテナを①または③の位
置に倒してください。
次のようなときには、アンテナを取り
外してください。アンテナを損傷する
おそれがあります。
自動洗車機にかけるとき
ボディカバーをかけるとき
降雪時に長時間駐車するとき
(2)
(1)
{Q^S
自動洗車機にかけるときや屋根の低い
車庫に入るときなどは、アンテナを収
納してください。アンテナが破損した
り、曲がって収納できなくなったりし
ます。
タイプ別装備
000.book 18 ページ 2014年12月5日 金曜日 午前9時20分
