2015 MAZDA MODEL CARROL 取扱説明書 (キャロル) (in Japanese)

運転する前に/各部の調節
3-27
3
ロックレバー（1）を解錠側（車の
後ろ方向）にします。
81M30280
※次の から までの一連の手順は、15秒以内に完了してください。
ロックレバー（1）を施錠側（車の
前方向）にし、解錠側（車の後ろ方
向）にもどします。この操作を 4 往
復行ないます。
81M30400
携帯リモコンの操作部を 3 回押しま
す。
操作部はロック／アンロックス
イッチのどちらでも結構です。
設定切替え中は、操作部を押して
もドアの施解錠は行なわれませ
ん。
72M20305
前記の手順を行なうと、リモート格納ミ
ラーの設定が次表の順で切り替わりま
す。また、設定確認ブザーの回数によっ
て設定状態が確認できます。
から までの操作が正しく行なわ
れなかったり、15秒以内にできなかっ
たりしたときは、設定が切り替わらず、
設定確認ブザーが鳴りません。はじめ
からやり直してください。
ドアミラーヒータースイッチ
ドアミラーヒーターは、リヤデフォッ
ガーと連動します。
→　3-85ページ （リヤデフォッガースイッチ）
2
(1)
í
34
3
(1)
í
´ 1 G
Ē
4
(2) 操作部 （ロックスイッチ）
(3) 操作部 （アンロックスイッチ）
リモート格納
ミラーの設定状態 設定確認ブザー
停止 1回
作動 2回
(2)
(3)
34
タイプ別装備
000.book 27 ページ ２０１４年１２月５日　金曜日　午前９時２０分

運転する前に/シートの調節
3-28
3
ハンドルの高さ調節
→　2-10 ページ（ハンドル、シート、ミラーの調節は走行前に）
ハンドルの固定を解除します。
片手でハンドルをささえながら、
ハンドル下のレバーを押し下げま
す。
ハンドルを上下に動かし、適切な位
置に調節します。
調節後は、ハンドルを固定します。
その位置でハンドルを押さえたま
ま、レバーをもとの位置まで確実
にもどします。
74P30200
正しい運転姿勢
正しい運転姿勢がとれるように、次のこと
に注意してシートを調節してください。
背もたれと腰の間にすきまのないよう
にシートに深くすわります。
ペダル類を踏み込んだときに、ひざが
伸びきらないで余裕があるようにシー
トを前後に調節します。
背中を背もたれに軽くつけ、ハンドル
を握ったときにひじが軽く曲がる程度
に背もたれの角度を調節します。
80J177
調節後はハンドルを上下にゆすって、
確実に固定されているか確認してくだ
さい。
チルトステアリング
タイプ別装備
1
2
3
P°
i®
シートを調節するときは、手足をは
さんだり、身体に当てたりしないよ
うに気をつけてください。
→　2-10 ページ（ハンドル、シー ト、ミラーの調節は走行前に）
シートを調節したあとは、シートを
前後にゆするなどして、確実に固定
されているか確認してください。
シートの調節
前席シート
E+Œ"ý
]™½“µ)}

> TùeTU2_
>Œ"7$^
E)iF \-¤Š
µReMS; >zÀ
^
",b^
000.book 28 ページ ２０１４年１２月５日　金曜日　午前９時２０分

運転する前に/シートの調節
3-29
3
前後位置の調節
スライドレバー（1）を引き上げたま
ま、シートを前後に動かします。
74P30210
上図のシートは代表例です。お車のタ
イプにより異なります。
背もたれの角度調節
後方へ倒すときは、リクライニングレ
バ ー（1）を 引 き 上 げ た ま ま、背 中 で
軽く押します。
前方へ起こすときは、背中を少し浮か
せて、リクライニングレバーを引き上
げます。
74P30220
上図のシートは代表例です。お車のタ
イプにより異なります。
背もたれと背中の間にクッションなど
を入れないでください。正しい運転姿
勢がとれないばかりか、シートベルト
やヘッドレストの効果が十分に発揮さ
れないおそれがあります。
シートの下にものを置かないでくださ
い。ものがはさまって、次のようなこ
とが起きるおそれがあります。
シートが固定されない
エネチャージ装備車の助手席下にあ
るリチウムイオンバッテリーを損傷
する
→　2-3ページ（バッテリーについて）
(1)
背もたれを必要以上に倒さないでくだ
さい。シートベルトや SRS エアバッ
グシステムが本来の効果を発揮できま
せん。
背もたれから離れてリクライニングレ
バーを操作すると、背もたれが急に起
きあがって前方へ倒れることがありま
す。手などを添えて操作してください。
(1)
000.book 29 ページ ２０１４年１２月５日　金曜日　午前９時２０分

運転する前に/シートの調節
3-30
3

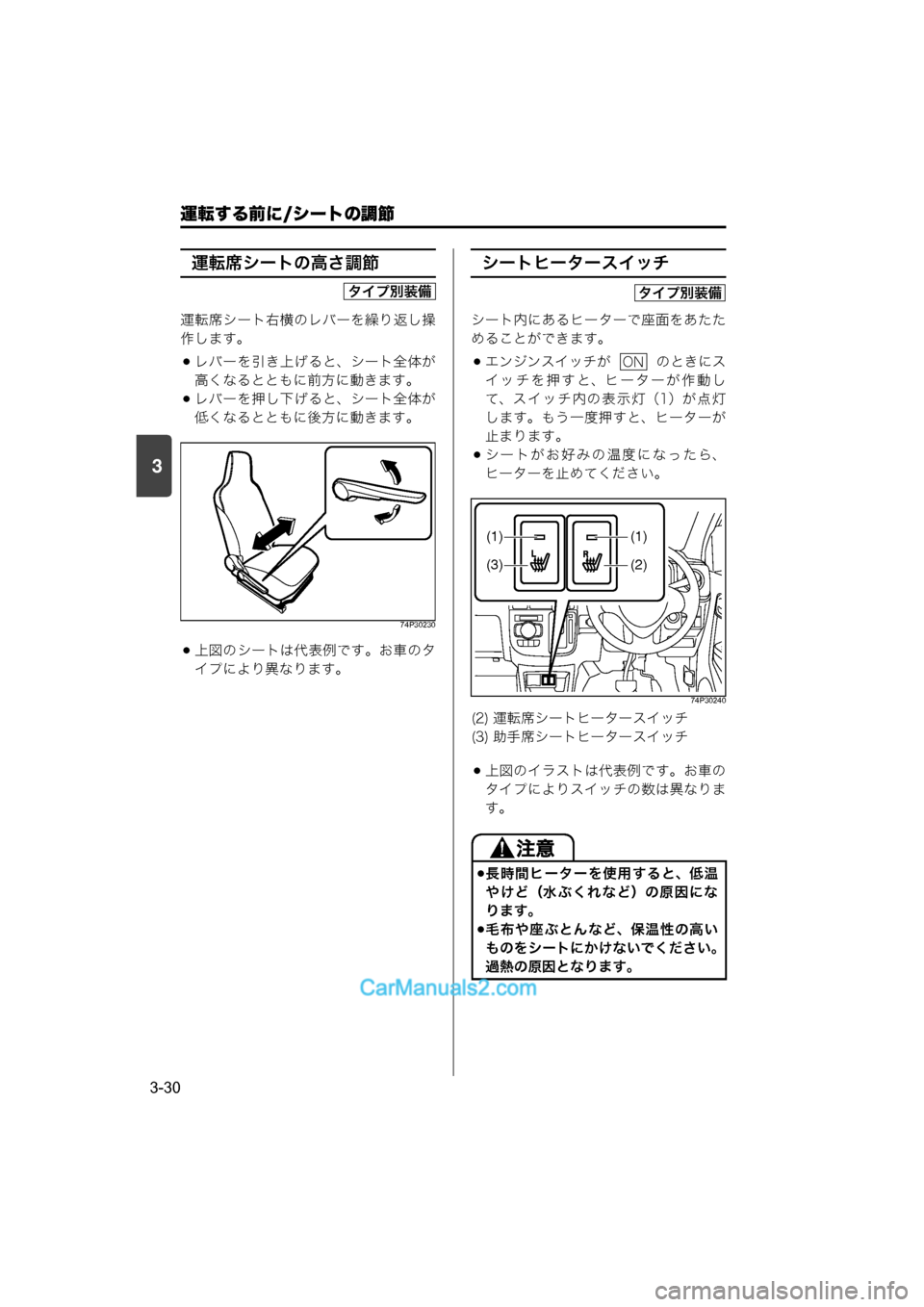

運転席シートの高さ調節
運転席シート右横のレバーを繰り返し操
作します。
レバーを引き上げると、シート全体が
高くなるとともに前方に動きます。
レバーを押し下げると、シート全体が
低くなるとともに後方に動きます。
74P30230
上図のシートは代表例です。お車のタ
イプにより異なります。
シートヒータースイッチ
シート内にあるヒーターで座面をあたた
めることができます。
エンジンスイッチが のときにス
イッチを押すと、ヒーターが作動し
て、スイッチ内の表示灯（1）が点灯
します。もう一度押すと、ヒーターが
止まります。
シートがお好みの温度になったら、
ヒーターを止めてください。
74P30240
上図のイラストは代表例です。お車の
タイプによりスイッチの数は異なりま
す。
タイプ別装備
(2) 運転席シートヒータースイッチ
(3) 助手席シートヒータースイッチ
長時間ヒーターを使用すると、低温
やけど（水ぶくれなど）の原因にな
ります。
毛布や座ぶとんなど、保温性の高い
ものをシートにかけないでください。
過熱の原因となります。
タイプ別装備
ON
(1)(1)
(2)(3)
000.book 30 ページ ２０１４年１２月５日　金曜日　午前９時２０分

運転する前に/シートの調節
3-31
3
ヘッドレストの高さ調節と取
り外し・取り付け
■ 使用時の位置
使用するときは、ヘッドレストを手で持
ち上げ、しっかりと固定します。
64L3073G
上図の後席は代表例です。お車のタイ
プにより異なります。
■ 収納時の位置
収 納 す る と き は、ロ ッ ク ボ タ ン（1）を
押したままヘッドレストを一番下まで押
し下げます。
64L3074G
シートの上に重い荷物を置いたり、
針や釘などをシートに刺したりしな
いでください。
シートをお手入れするときは、ベン
ジン、ガソリンおよびアルコールな
どの溶剤を含む洗浄液を使用しない
でください。シート表面やヒーター
が損傷する原因となります。
→　6-4ページ（内装のお手入れ）
水やジュースなどをこぼしたとき
は、やわらかい布などでふき取り、
十分に乾かしてからご使用くださ
い。
鉛バッテリー保護のため、エンジン
がかかっているときに使用してくだ
さい。
ヒーターは自動停止しません。スイッ
チを切らないと作動し続けます。
後席シート
タイプ別装備
使用時
収納時
(1)
000.book 31 ページ ２０１４年１２月５日　金曜日　午前９時２０分

運転する前に/シートの調節
3-32
3
■ 取り外しかた
ロックボタン（1）を押したまま引き抜
きます。
■ 取り付けかた
ヘッドレストの前後の向きを間違えない
ように、固定される位置まで差し込み、
高さの調節をします。
背もたれの倒しかた
背もたれを前方へ倒すと、荷室が広く使
えます。
ヘッドレストを外したまま、後席に人
を乗せないでください。（お子さま用
シートの固定時を除く）
お子さま用シートの固定などで取り外
したヘッドレストは、客室内に放置し
ないでください。急ブレーキをかけた
ときなどに乗員やものなどに当たっ
て、思わぬ事故につながるおそれがあ
ります。
ヘッドレストは、しっかり固定して
ください。また、ヘッドレストを前後
逆に取り付けないでください。ヘッ
ドレストが本来の効果を発揮できま
せん。
ヘッドレストを前後逆に取り付ける
と、ヘッドレストの高さ調節ができ
ません。
お子さま用シートを取り付けるとき
は、お子さま用シートがヘッドレス
トに当たるのを防ぐため、ヘッドレ
ストを固定できる範囲で一番高い位
置に調節するか取り外してください。
ヘッドレストが当たった状態ではお
子さま用シートが確実に固定されな
いため、衝突のときなどにお子さま
が重大な傷害を受けるおそれがあり
ます。
倒した背もたれの上や荷室に人を乗せ
ないでください。ブレ－キや加速、衝
突のときなどに、投げ出されてけがの
おそれがあります。
背もたれを動かすときは、手足をはさ
んだり、身体に当てたりしないように
気をつけてください。
000.book 32 ページ ２０１４年１２月５日　金曜日　午前９時２０分

運転する前に/シートの調節
3-33
3
■ 格納のしかた
ヘッドレスト（タイプ別装備）を一
番低い位置へ調節します。
シートベルトのバックル（1）を前
方へ倒します。
背もたれ肩部のロックノブ（2）を
引き上げロックを解除し、背もたれ
を前方へ倒します。
後席のヘッドレスト（タイプ別装
備）が前席に当たる場合は、前席
を前方へ動かしてください。
ロックノブは左右ともに引き上げ
る必要があります。
74P30250
上図の後席は代表例です。お車のタイ
プにより異なります。
1
2
3
(2)(1)
ロックノブは一度引き上げると、
ロックが解除されたままとなりま
す。背もたれを一度前に倒し再び起
こすなどして、背もたれが確実に固
定されているか確認してください。
背もたれ裏のロック部品（3）に指
などを入れないでください。けがの
おそれがあります。
荷物の固定などに、背もたれ裏のロッ
ク部品や背もたれ固定用フック（4）
を使用しないでください。また、ロッ
ク部品やフックに砂などの異物を付
着させないでください。ロック部品
が損傷したりフックが曲がったりし
て、背もたれが固定できなくなるお
それがあります。
74P30260
上図の後席は代表例です。お車のタ
イプにより異なります。
(4)
(3)
000.book 33 ページ ２０１４年１２月５日　金曜日　午前９時２０分

運転する前に/シートの調節
3-34
3
■ もとにもどすときは
シートベルトが次の状態にあること
を確認します。
背もたれ固定用フック（4）の手
前にある（ベルトがフックの後ろ
側にある状態でシートを起こす
と、シートベルトが使用できませ
ん）
フック（4）にかかっていない
ベルトにねじれがない
74P30270
74P30280
背もたれを起こし、固定される位置
まで車の後ろ方向へ押し付けます。
74P30290
上図の後席は代表例です。お車のタイ
プにより異なります。
ベルトがフックにかかっていたり、ね
じれがあったりすると、シートを起こ
したときにフックへかみ込んで傷つく
おそれがあります。
1
(4)
(4)
(4)
背もたれを前後にゆすって、確実に固
定されているか確認してください。
固定が不確実な場合、走行中に突然背
もたれが前に倒れ、思わぬけがのおそ
れがあります。
2
000.book 34 ページ ２０１４年１２月５日　金曜日　午前９時２０分
