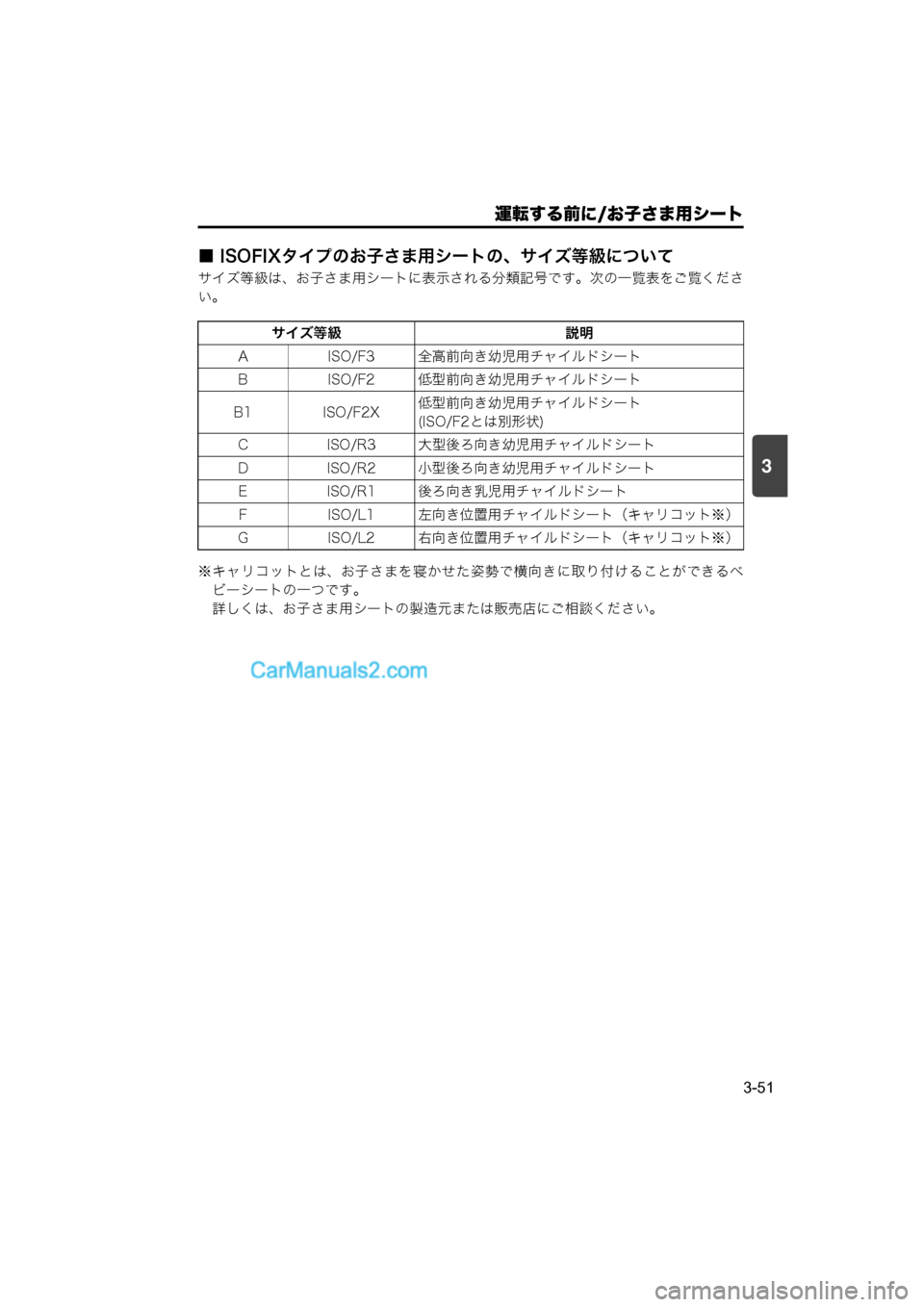

Page 113 of 324
運転する前に/お子さま用シート
3-51
3
■ ISOFIXタイプのお子さま用シートの、サイズ等級について
サイズ等級は、お子さま用シートに表示される分類記号です。次の一覧表をご覧くださ
い。
※キャリコットとは、お子さまを寝かせた姿勢で横向きに取り付けることができるベビーシートの一つです。
詳しくは、お子さま用シートの製造元または販売店にご相談ください。 サイズ等級 説明
A ISO/F3 全高前向き幼児用チャイルドシート B ISO/F2 低型前向き幼児用チャイルドシート
B1 ISO/F2X 低型前向き幼児用チャイルドシート
(ISO/F2とは別形状)
C ISO/R3 大型後ろ向き幼児用チャイルドシート
D ISO/R2 小型後ろ向き幼児用チャイルドシート E ISO/R1 後ろ向き乳児用チャイルドシートF ISO/L1 左向き位置用チャイルドシート(キャリコット※)
G ISO/L2 右向き位置用チャイルドシート(キャリコット※)
000.book 51 ページ 2014年12月5日 金曜日 午前9時20分

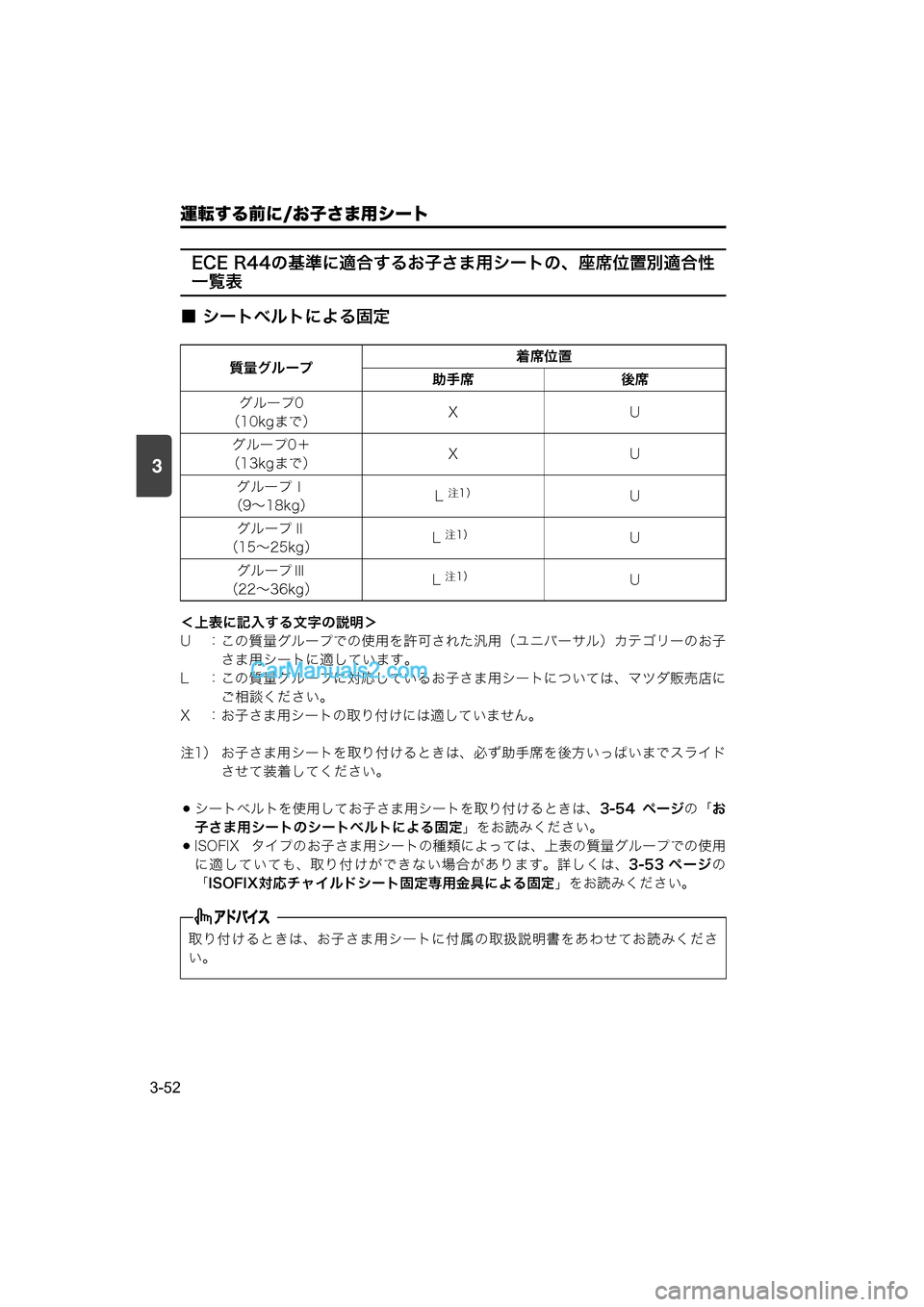

Page 114 of 324
運転する前に/お子さま用シート
3-52
3
ECE R44の基準に適合するお子さま用シートの、座席位置別適合性
一覧表
■ シートベルトによる固定
<上表に記入する文字の説明>
U :この質量グループでの使 用を許可された汎用(ユニバーサル)カテゴリーのお子
さま用シートに適しています。
L :この質量グループに対応しているお子さま用シートに ついては、マツダ販売店に
ご相談ください。
X :お子さま用シートの取り付けには適していません。
注1) お子さま用シートを取り付けるときは、必ず助手席を後方いっぱいまでスライド させて装着してください。
シートベルトを使用してお子さま用シートを取り付けるときは、 3-54 ページの「お
子さま用シートのシートベルトによる固定 」をお読みください。
ISOFIX タイプのお子さま用シートの種類によっては、上表の質量グループでの使用
に適していても、取り付けができない場合があります。詳しくは、 3-53 ペー ジの
「 ISOFIX対応チャイルドシート固定専用金具による固定 」をお読みください。
質量グループ
着席位置
助手席 後席
グループ0
(10kgまで) XU
グループ0+
(13kgまで) XU
グループⅠ
(9~18kg) L
注1)U
グループⅡ
(15~25kg) L
注1)U
グループⅢ
(22~36kg) L
注1)U
取り付けるときは、お子さま用シートに付属の取扱説明書をあわせてお読みくださ
い。
000.book 52 ページ 2014年12月5日 金曜日 午前9時20分

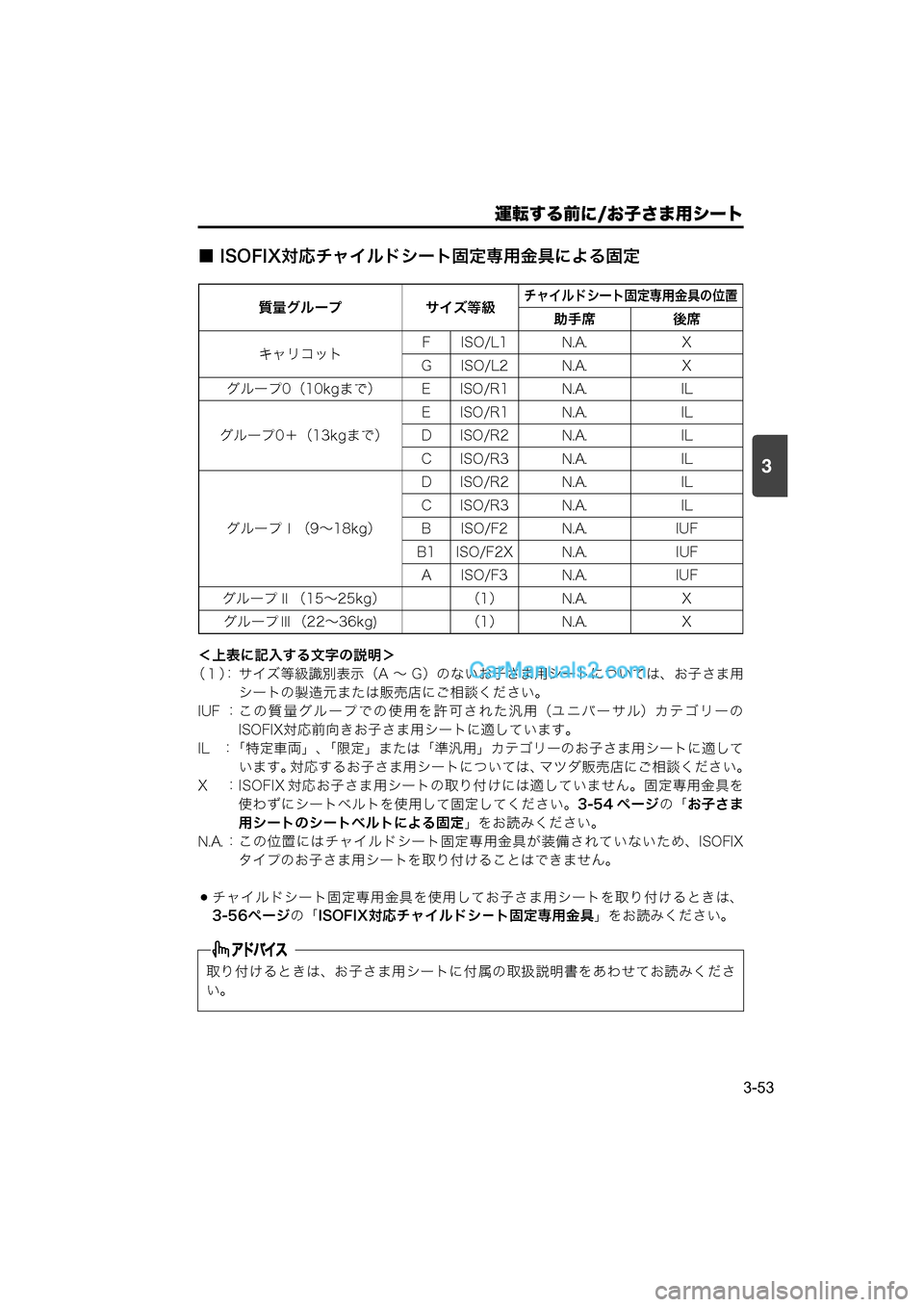

Page 115 of 324
運転する前に/お子さま用シート
3-53
3
■ ISOFIX対応チャイルドシート固定専用金具による固定
<上表に記入する文字の説明>
(1): サイズ等級識別表示(A ~ G)のないお子さま用シートについては、お子さま用 シートの製造元または販売店にご相談ください。
IUF :この質量グループでの使用を許可された汎用(ユニバーサル)カテゴリーの ISOFIX対応前向きお子さま用シートに適しています。
IL :「特定車両」、 「限定」または「準汎用」カテゴリーのお子さま用シートに適して
います。 対応するお子さま用シートについては、マツダ販売店にご相談ください。
X :ISOFIX 対応お子さま用シートの取り付けには適していません。固定専用金具を 使わずにシートベルトを使用して固定してください。 3-54 ページの「お子さま
用シートのシートベルトによる固定 」をお読みください。
N.A.:この位置にはチャイルドシート固定専用金具が装備されていないため、ISOFIX タイプのお子さま用シートを取り付けることはできません。
チャイルドシート固定専用金具を使用してお子さま用シートを取り付けるときは、
3-56ページ の「ISOFIX対応チャイルドシ-ト固定専用金具 」をお読みください。
質量グループ サイズ等級
チャイルドシート固定専用金具の位置
助手席
後席
キャリコット FISO/L1 N.A. X
GISO/L2 N.A. X
グループ0(10kgまで) E ISO/R1 N.A. IL
グループ0+(13kgまで) EISO/R1 N.A. IL
DISO/R2 N.A. IL
CISO/R3 N.A. IL
グループⅠ(9~18kg) DISO/R2 N.A. IL
CISO/R3 N.A. IL
BISO/F2 N.A. IUF
B1 ISO/F2X N.A. IUF
AISO/F3 N.A. IUF
グループⅡ(15~25kg) (1) N.A.X
グループⅢ(22~36kg) (1) N.A.X
取り付けるときは、お子さま用シートに付属の取扱説明書をあわせてお読みくださ
い。
000.book 53 ページ 2014年12月5日 金曜日 午前9時20分

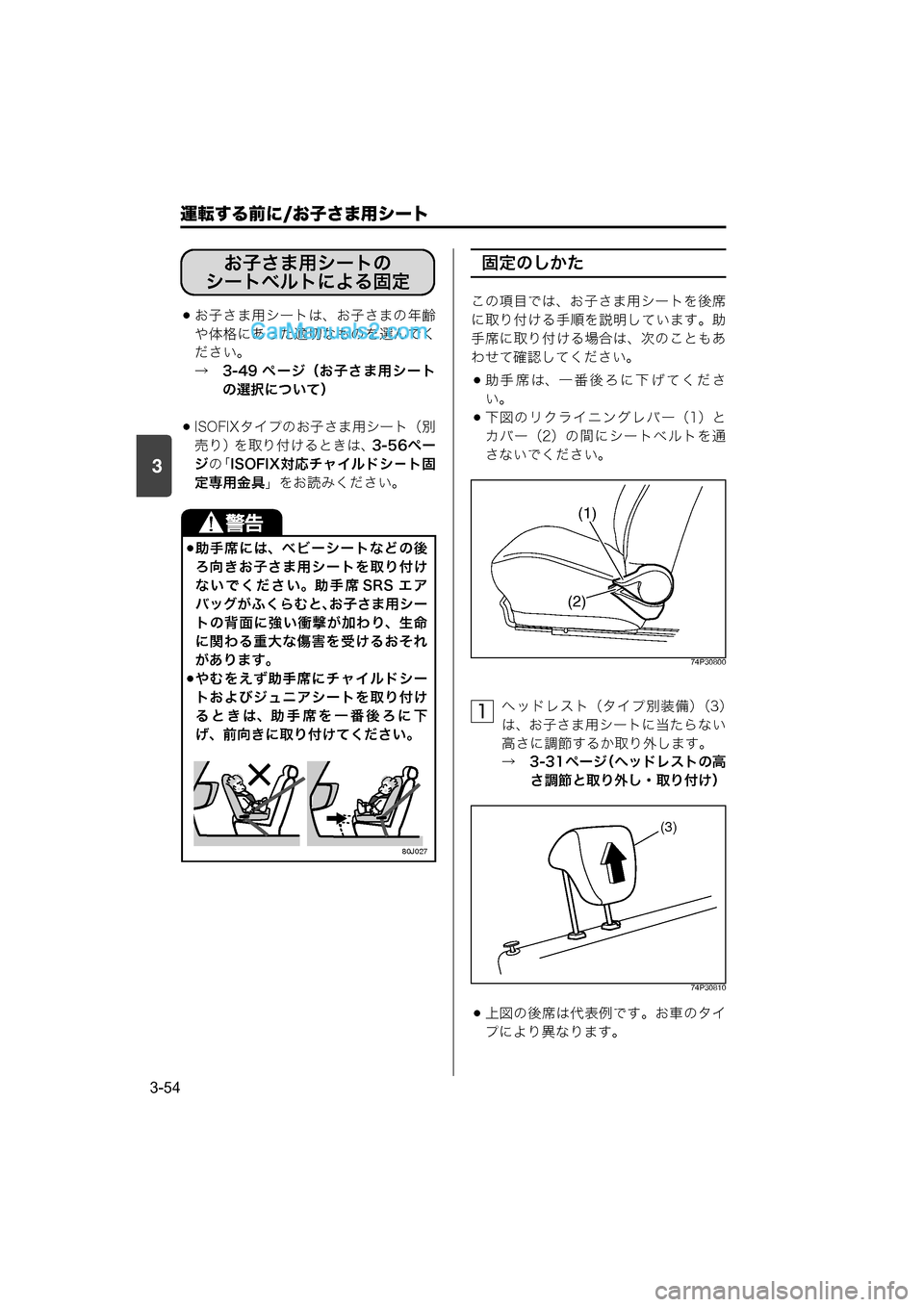

Page 116 of 324
運転する前に/お子さま用シート
3-54
3
お子さま用シートは、お子さまの年齢
や体格にあった適切なものを選んでく
ださい。
→ 3-49 ページ(お子さま用シートの選択について)
ISOFIX タイプのお子さま用シート(別売り)を取り付けるときは、 3-56ペー
ジ の「ISOFIX対応チャイルドシ-ト固
定専用金具 」をお読みください。
固定のしかた
この項目では、お子さま用シートを後席
に取り付ける手順を説明しています。助
手席に取り付ける場合は、次のこともあ
わせて確認してください。
助手席は、一番後ろに下げてくださ
い。
下図のリクライニングレバー(1)と
カバー(2)の間にシートベルトを通
さないでください。
74P30800
ヘッドレスト(タイプ別装備) (3)
は、お子さま用シートに当たらない
高さに調節するか取り外します。
→ 3-31ページ (ヘッドレストの高
さ調節と取り外し・取り付け)
74P30810
上図の後席は代表例です。お車のタイ
プにより異なります。
助手席には、ベビーシートなどの後
ろ向きお子さま用シートを取り付け
ないでください。助手席 SRS エア
バッグがふくらむと、お子さま用シー
トの背面に強い衝撃が加わり、生命
に関わる重大な傷害を受けるおそれ
があります。
やむをえず助手席にチャイルドシー
トおよびジュニアシートを取り付け
るときは、助手席を一番後ろに下
げ、前向きに取り付けてください。
8 0J027
お子さま用シートの
シートベルトによる固定
(1)
(2)
1
(3)
000.book 54 ページ 2014年12月5日 金曜日 午前9時20分

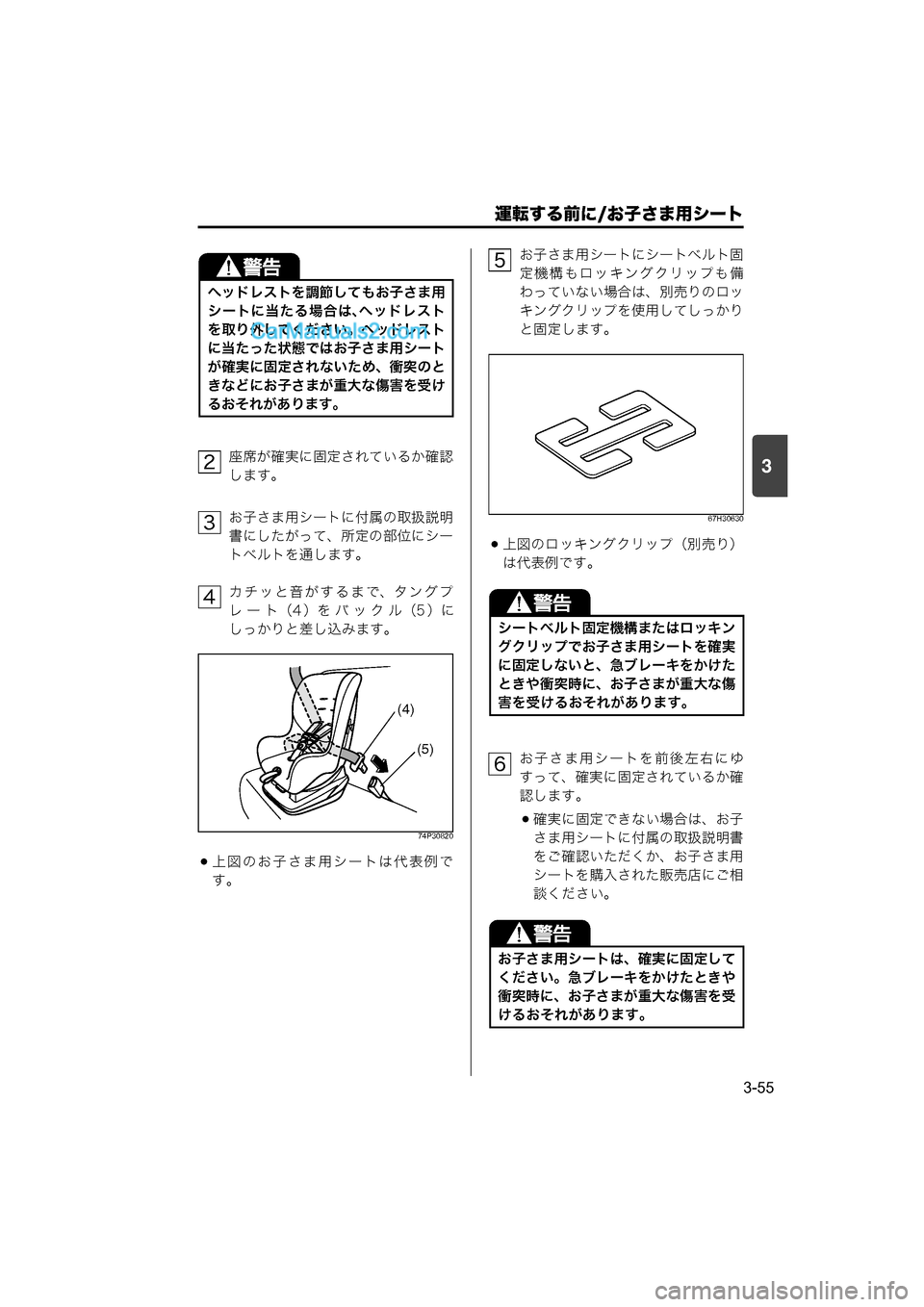

Page 117 of 324
運転する前に/お子さま用シート
3-55
3座席が確実に固定されているか確認
します。
お子さま用シートに付属の取扱説明
書にしたがって、所定の部位にシー
トベルトを通します。
カチッと音がするまで、タングプ
レ ー ト(4 )を バ ッ ク ル(5 )に
しっかりと差し込みます。
74P30820
上図のお子さま用シートは代表例で
す。お子さま用シートにシートベルト固
定機構もロッキングクリップも備
わっていない場合は、別売りのロッ
キングクリップを使用してしっかり
と固定します。
67H30630
上図のロッキングクリップ(別売り)
は代表例です。
お子さま用シートを前後左右にゆ
すって、確実に固定されているか確
認します。
確実に固定できない場合は、お子
さま用シートに付属の取扱説明書
をご確認いただくか、お子さま用
シートを購入された販売店にご相
談ください。
ヘッドレストを調節してもお子さま用
シートに当たる場合は、ヘッドレスト
を取り外してください。ヘッドレスト
に当たった状態ではお子さま用シート
が確実に固定されないため、衝突のと
きなどにお子さまが重大な傷害を受け
るおそれがあります。
2
3
4
(4)
(5)
シートベルト固定機構またはロッキン
グクリップでお子さま用シートを確実
に固定しないと、急ブレーキをかけた
ときや衝突時に、お子さまが重大な傷
害を受けるおそれがあります。
お子さま用シートは、確実に固定して
ください。急ブレーキをかけたときや
衝突時に、お子さまが重大な傷害を受
けるおそれがあります。
5
6
000.book 55 ページ 2014年12月5日 金曜日 午前9時20分

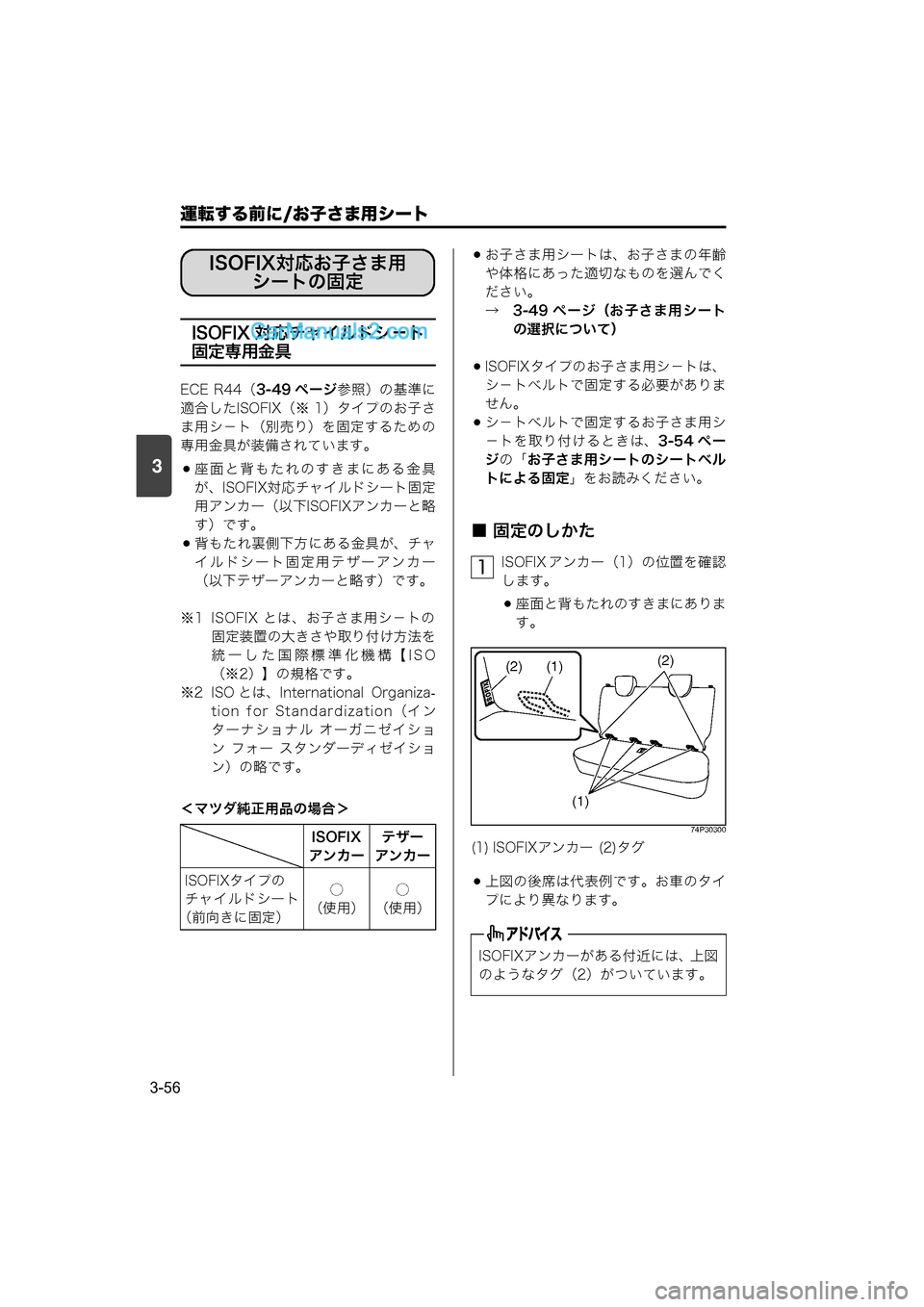

Page 118 of 324
運転する前に/お子さま用シート
3-56
3
ISOFIX 対応チャイルドシ-ト
固定専用金具
ECE R44(3-49 ページ 参照)の基準に
適合したISOFIX(※ 1)タイプのお子さ
ま用シ-ト(別売り)を固定するための
専用金具が装備されています。
座面と背もたれのすきまにある金具
が、ISOFIX対応チャイルドシート固定
用アンカー(以下ISOFIXアンカーと略
す)です。
背もたれ裏側下方にある金具が、チャ
イルドシート固定用テザーアンカー
(以下テザーアンカーと略す)です。
※1 ISOFIX とは、お子さま用シ-トの 固定装置の大きさや取り付け方法を
統一した国際標準化機構【ISO
(※2)】の規格です。
※2 ISO とは、International Organiza -
tion for Standardization(イン
ターナショナル オーガニゼイショ
ン フォー スタンダーディゼイショ
ン)の略です。
<マツダ純正用品の場合>
お子さま用シートは、お子さまの年齢
や体格にあった適切なものを選んでく
ださい。
→ 3-49 ページ(お子さま用シート の選択について)
ISOFIX タイプのお子さま用シ-トは、
シ-トベルトで固定する必要がありま
せん。
シ-トベルトで固定するお子さま用シ
-トを取り付けるときは、 3-54 ペー
ジ の「お子さま用シートのシートベル
トによる固定 」をお読みください。
■ 固定のしかた
ISOFIX アンカー(1)の位置を確認
します。
座面と背もたれのすきまにありま
す。
74P30300
上図の後席は代表例です。お車のタイ
プにより異なります。
ISOFIX
アンカー テザー
アンカー
ISOFIXタイプの
チャイルドシート
(前向きに固定) ○
(使用) ○
(使用)
ISOFIX対応お子さま用 シートの固定
(1) ISOFIXアンカー (2)タグ
ISOFIXアンカーがある付近には、上図のようなタグ(2)がついています。
1
(2)
(2) (1)
(1)
000.book 56 ページ 2014年12月5日 金曜日 午前9時20分
Page 119 of 324
運転する前に/お子さま用シート
3-57
3
テザーアンカー(3)の位置を確認
します。
次の図に示すスリットの奥にあり
ます。
74P30310
上図の後席は代表例です。お車のタイ
プにより異なります。後席のヘッドレスト(タイプ別装備)
(5)は、お子さま用シ-トに当たら ない高さに調節するか取り外しま
す。
→ 3-31ページ (ヘッドレストの高
さ調節と取り外し・取り付け)
64L3084G
座席が確実に固定されているか確認
します。
お子さま用シートに付属の取扱説明
書にしたがって、お子さま用シート
のコネクター(6)を ISOFIX アン
カー(7)へ差し込みます。
74P30670
(3) テザーアンカー (4) ラベル
テザーアンカーがある付近には、上図
のようなラベル(4)がついています。
2
(3)
ƒ´
(4)
3
(5)
ヘッドレストを調節してもお子さま用
シートに当たる場合は、ヘッドレスト
を取り外してください。ヘッドレスト
に当たった状態ではお子さま用シート
が確実に固定されないため、衝突のと
きなどにお子さまが重大な傷害を受け
るおそれがあります。
(6) コネクター (7) ISOFIXアンカー
4
5
(7)
(6)
000.book 57 ページ 2014年12月5日 金曜日 午前9時20分

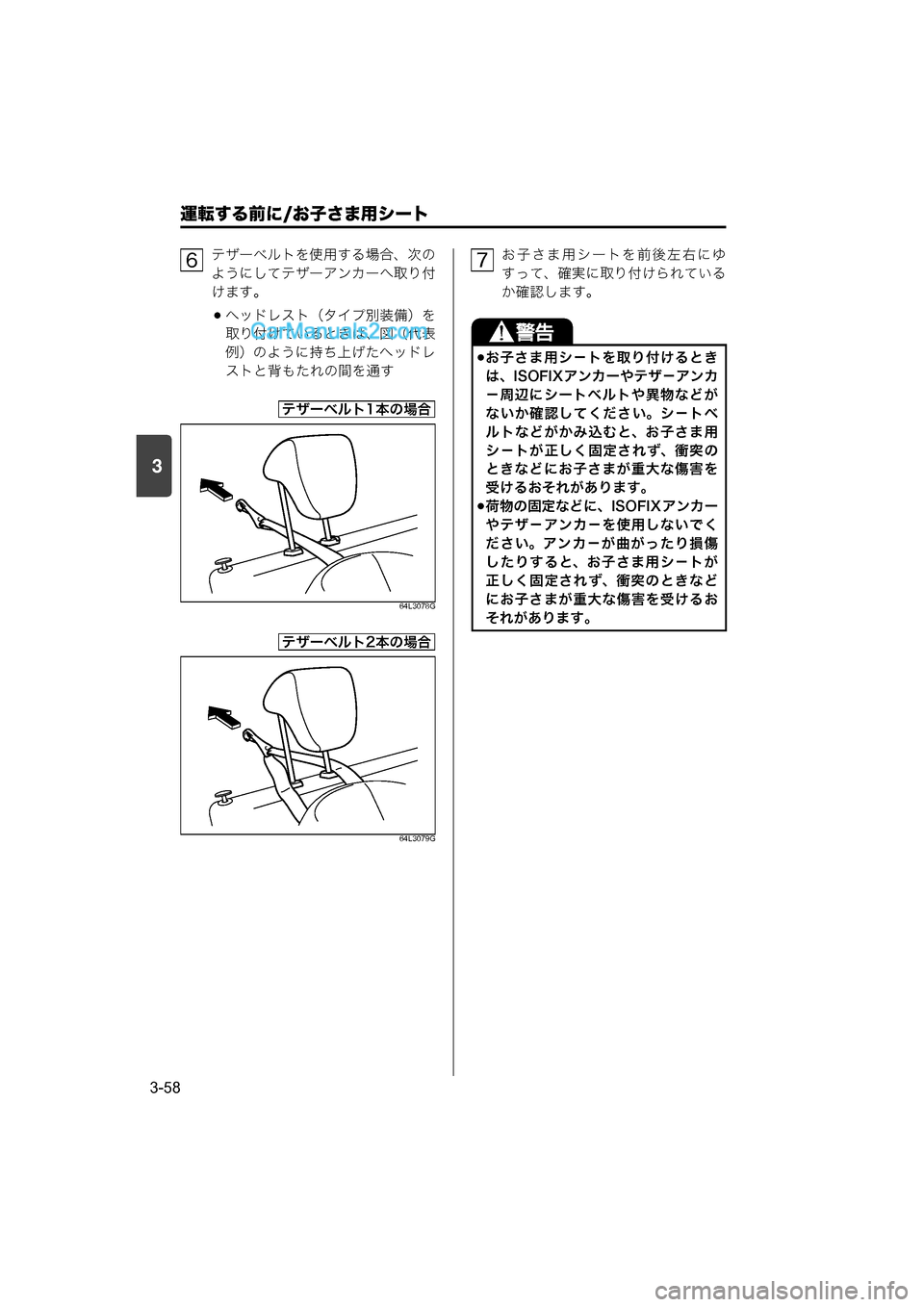

Page 120 of 324
運転する前に/お子さま用シート
3-58
3
テザーベルトを使用する場合、次の
ようにしてテザーアンカーへ取り付
けます。
ヘッドレスト(タイプ別装備)を
取り付けているときは、図(代表
例)のように持ち上げたヘッドレ
ストと背もたれの間を通す
64L3078G
64L3079G
お子さま用シートを前後左右にゆ
すって、確実に取り付けられている
か確認します。6
テザーベルト1本の場合
テザーベルト2本の場合
お子さま用シ-トを取り付けるとき
は、ISOFIXアンカーやテザ-アンカ
-周辺にシートベルトや異物などが
ないか確認してください。シ-トベ
ルトなどがかみ込むと、お子さま用
シ-トが正しく固定されず、衝突の
ときなどにお子さまが重大な傷害を
受けるおそれがあります。
荷物の固定などに、ISOFIXアンカー
やテザ-アンカ-を使用しないでく
ださい。アンカ-が曲がったり損傷
したりすると、お子さま用シ-トが
正しく固定されず、衝突のときなど
にお子さまが重大な傷害を受けるお
それがあります。
7
