装備の取扱い/エアコン、ヒーター
5-3
74P50360
※リヤデフォッガースイッチについては、3-85ページをお読みください。
運転席や助手席のドアガラスがくもったときは、ドアガラスに風が直接当たるよう
にサイド吹出し口を調節すると、より早くくもりが取れます。
(1) 吹出し口切替えダイヤル (4) ファン (風量)調節ダイヤル
(2) 内外気切替えレバー (5) エアコンスイッチ
(3) 温度調節ダイヤル

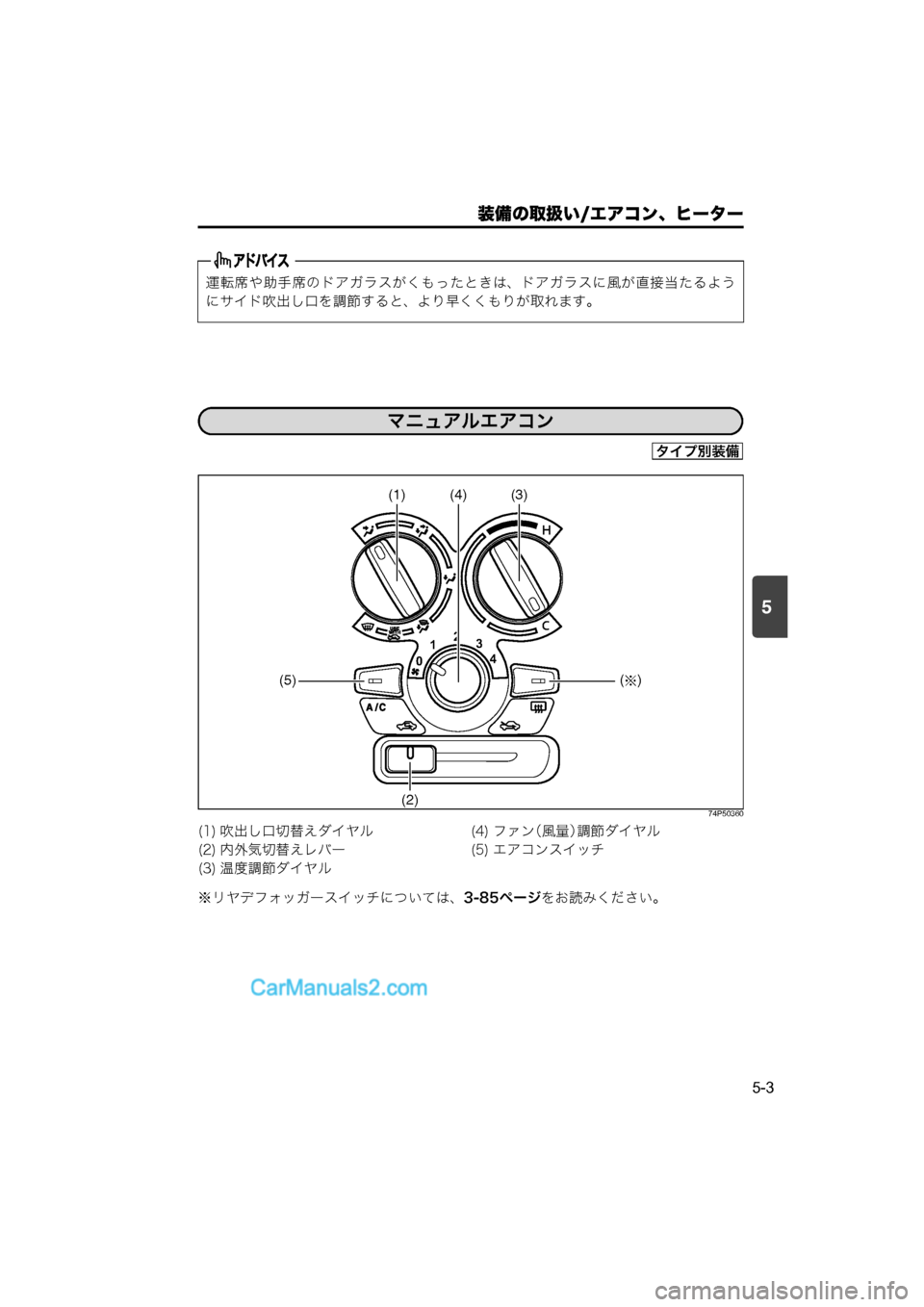

マニュアルエアコン
タイプ別装備
0 1
2
3
4
(3)
(4)
(1)
(5) (
† )
(2)
000.book 3 ページ 2014年12月5日 金曜日 午前9時20分
Page 210 of 324
5
装備の取扱い/エアコン、ヒーター
5-4

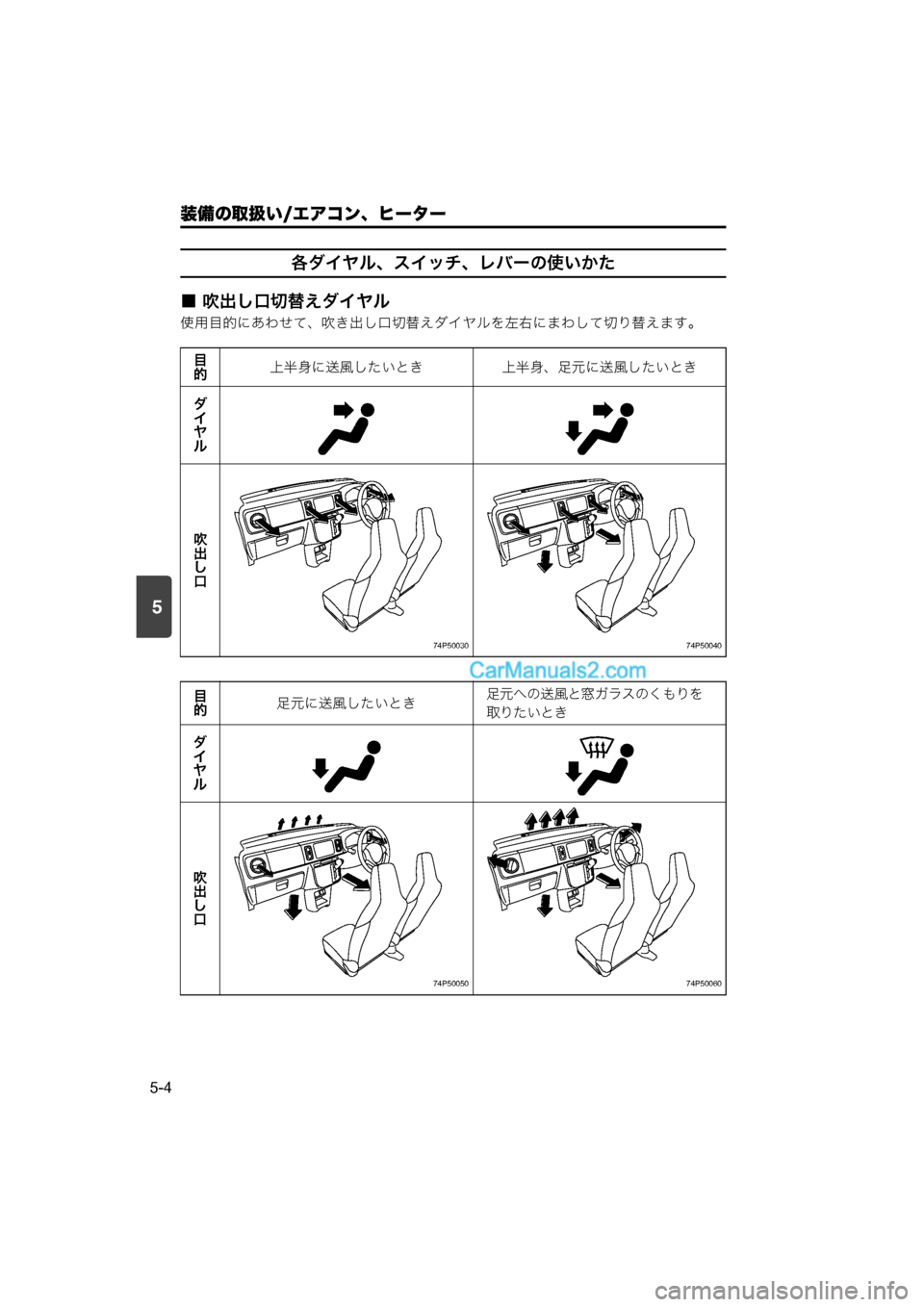

各ダイヤル、スイッチ、レバーの使いかた
■ 吹出し口切替えダイヤル
使用目的にあわせて、吹き出し口切替えダイヤルを左右にまわして切り替えます。
目
的 上半身に送風したいとき 上半身、足元に送風したいとき
ダ
イ
ヤ
ル
吹
出
し
口
74P50030 74P50040
目
的足元に送風したいとき 足元への送風と窓ガラスのくもりを
取りたいとき
ダ
イ
ヤ
ル
吹
出
し
口
74P50050 74P50060
000.book 4 ページ 2014年12月5日 金曜日 午前9時20分
Page 211 of 324
装備の取扱い/エアコン、ヒーター
5-5
5

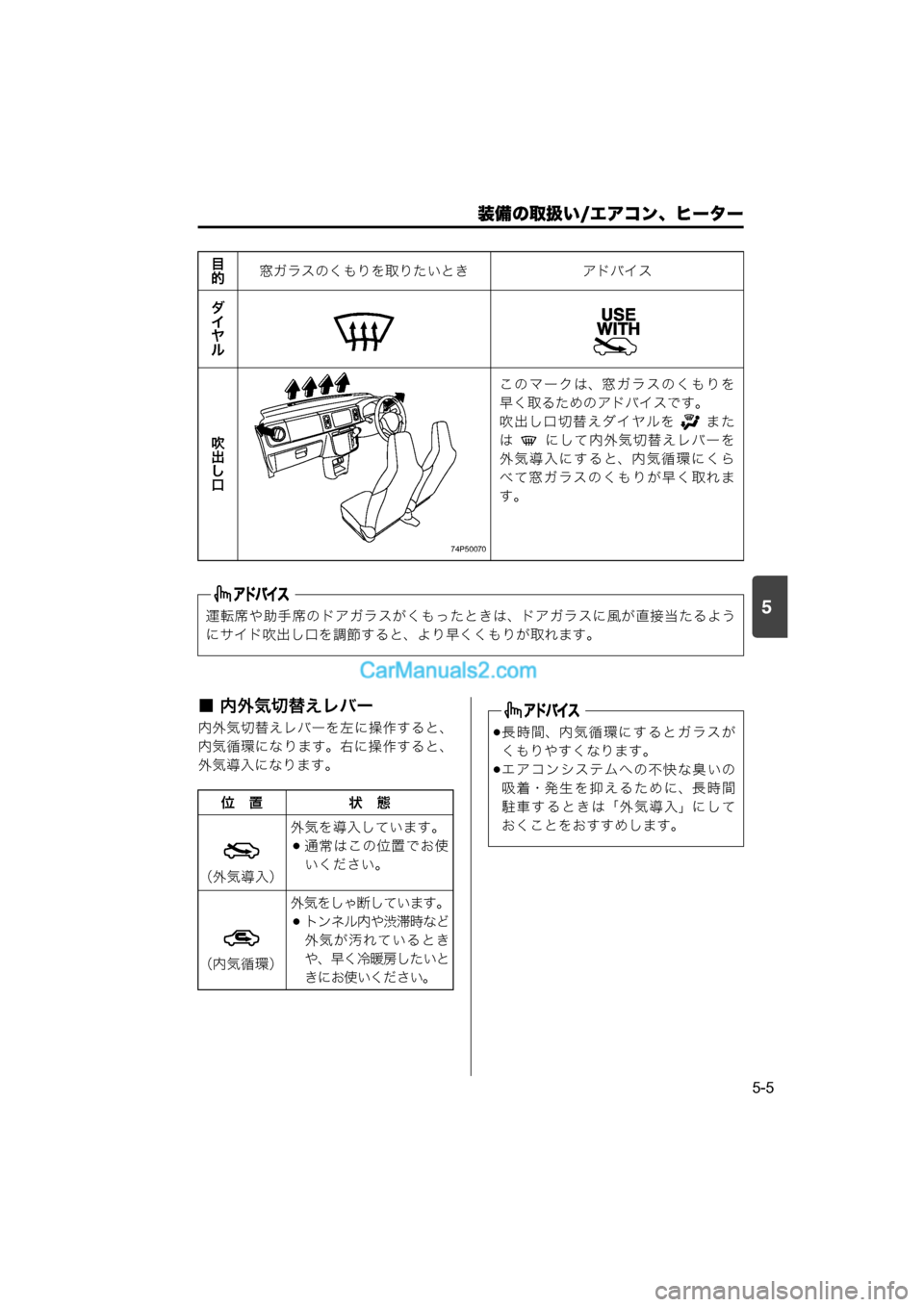

■ 内外気切替えレバー
内外気切替えレバーを左に操作すると、
内気循環になります。右に操作すると、
外気導入になります。目
的
窓ガラスのくもりを取りたいとき アドバイス
ダ
イ
ヤ
ル
吹
出
し
口
74P50070
このマークは、窓ガラスのくもりを
早く取るためのアドバイスです。
吹出し口切替えダイヤルを また
は にして内外気切替えレバーを
外気導入にすると、内気循環にくら
べて窓ガラスのくもりが早く取れま
す。
運転席や助手席のドアガラスがくもったときは、ドアガラスに風が直接当たるよう
にサイド吹出し口を調節すると、より早くくもりが取れます。
位 置 状 態
外気を導入しています。
通常はこの位置でお使
いください。
外気をしゃ断しています。
トンネル内や渋滞時など
外気が汚れているとき
や、早く冷暖房したいと
きにお使いください。
(外気導入)
(内気循環)
長時間、内気循環にするとガラスが
くもりやすくなります。
エアコンシステムへの不快な臭いの
吸 着・発 生 を 抑 え る た め に、長 時 間
駐車するときは「外気導入」にして
おくことをおすすめします。
000.book 5 ページ 2014年12月5日 金曜日 午前9時20分
Page 212 of 324
装備の取扱い/エアコン、ヒーター
5-6
5

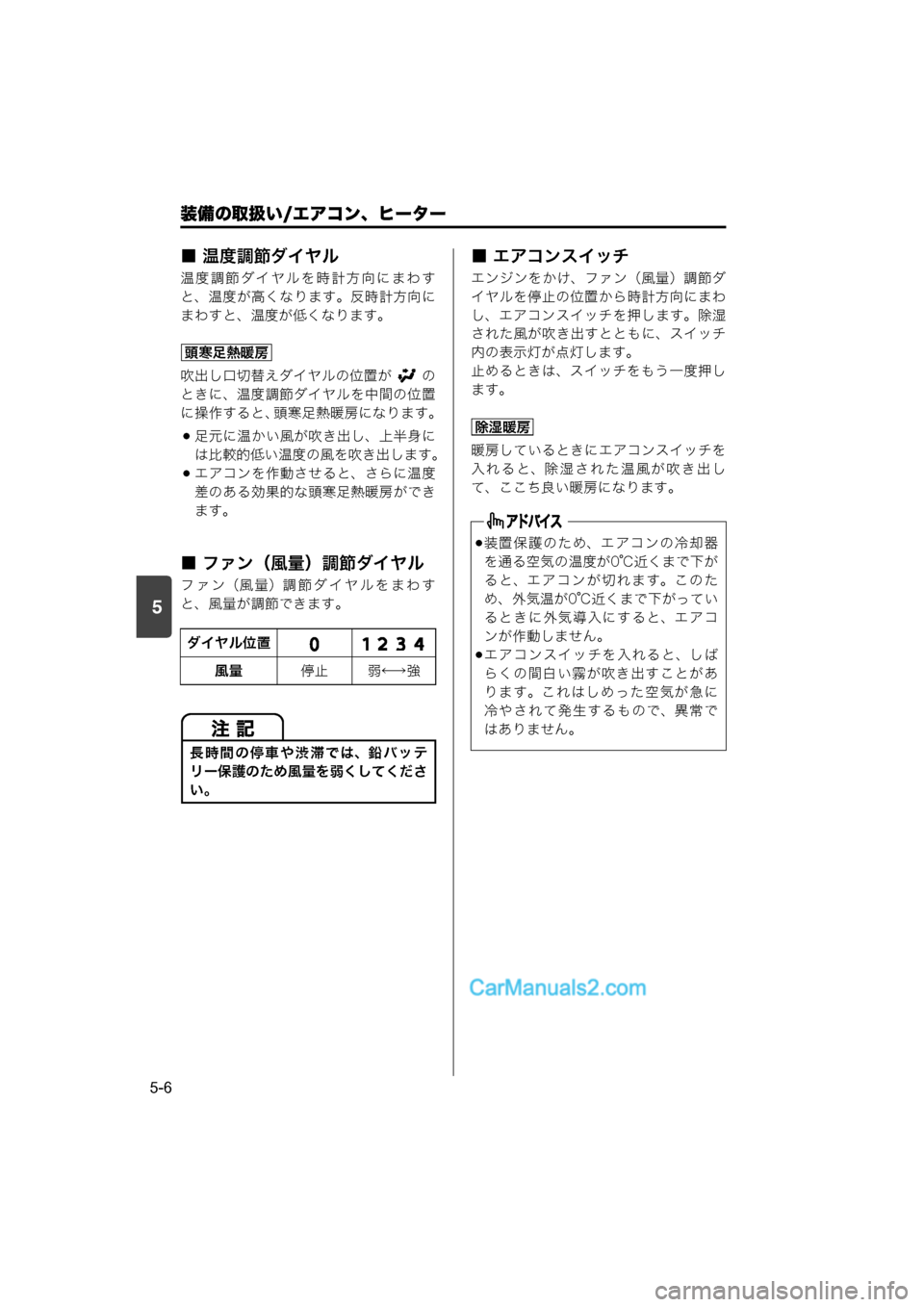

■ 温度調節ダイヤル
温度調節ダイヤルを時計方向にまわす
と、温度が高くなります。反時計方向に
まわすと、温度が低くなります。
吹出し口切替えダイヤルの位置が の
ときに、温度調節ダイヤルを中間の位置
に操作すると、頭寒足熱暖房になります。
足元に温かい風が吹き出し、上半身に
は比較的低い温度の風を吹き出します。
エアコンを作動させると、さらに温度
差のある効果的な頭寒足熱暖房ができ
ます。
■ ファン(風量)調節ダイヤル
ファン(風量)調節ダイヤルをまわす
と、風量が調節できます。
■ エアコンスイッチ
エンジンをかけ、ファン(風量)調節ダ
イヤルを停止の位置から時計方向にまわ
し、エアコンスイッチを押します。除湿
された風が吹き出すとともに、スイッチ
内の表示灯が点灯します。
止めるときは、スイッチをもう一度押し
ます。
暖房しているときにエアコンスイッチを
入れると、除湿された温風が吹き出し
て、ここち良い暖房になります。
ダイヤル位置 風量 停止 弱←→強
長時間の停車や渋滞では、鉛バッテ
リー保護のため風量を弱くしてくださ
い。
頭寒足熱暖房
装置保護のため、エアコンの冷却器
を通る空気の温度が0℃近くまで下が
る と、エ ア コ ン が 切 れ ま す。こ の た
め、外気温が0℃近くまで下がってい
るときに外気導入にすると、エアコ
ンが作動しません。
エアコンスイッチを入れると、しば
らくの間白い霧が吹き出すことがあ
ります。これはしめった空気が急に
冷やされて発生するもので、異常で
はありません。
除湿暖房
000.book 6 ページ 2014年12月5日 金曜日 午前9時20分
Page 213 of 324
装備の取扱い/エアコン、ヒーター
5-7
5

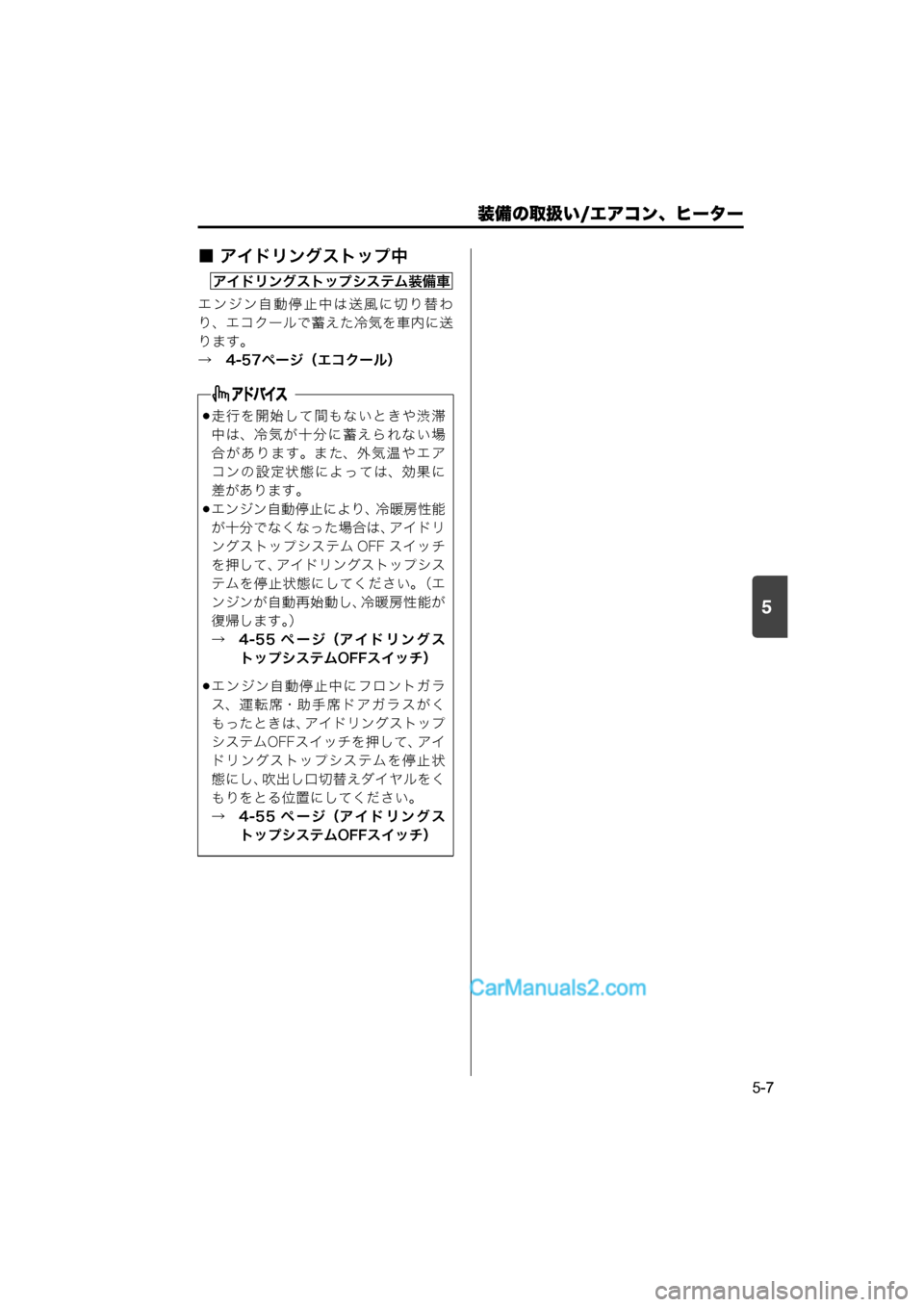

■ アイドリングストップ中
エンジン自動停止中は送風に切り替わ
り、エコクールで蓄えた冷気を車内に送
ります。
→ 4-57ページ(エコクール)
走行を開始して間もないときや渋滞
中は、冷気が十分に蓄えられない場
合があります。また、外気温やエア
コンの設定状態によっては、効果に
差があります。
エンジン自動停止により、冷暖房性能
が十分でなくなった場合は、アイドリ
ングストップシステム OFF スイッチ
を押して、アイドリングストップシス
テムを停止状態にしてください。(エ
ンジンが自動再始動し、冷暖房性能が
復帰します。 )
→ 4-55 ページ(アイドリングス トップシステムOFFスイッチ)
エンジン自動停止中にフロントガラ
ス、運転席・助手席ドアガラスがく
もったときは、アイドリングストップ
システムOFFスイッチを押して、 アイ
ドリングストップシステムを停止状
態にし、吹出し口切替えダイヤルをく
もりをとる位置にしてください。
→ 4-55 ページ(アイドリングス トップシステムOFFスイッチ)
アイドリングストップシステム装備車
000.book 7 ページ 2014年12月5日 金曜日 午前9時20分
Page 214 of 324
5
装備の取扱い/エアコン、ヒーター
5-8
74P50370
※リヤデフォッガースイッチについては、3-85ページをお読みください。
(1) モード
(吹出し口) 切替えスイッチ (6) エアコンスイッチ
(2) 内外気切替えスイッチ (7) 外気温表示スイッチ
(3) オートスイッチ (8) デフロスタースイッチ
(4) 温度調節スイッチ (9) OFFスイッチ
(5) ファン (風量)調節スイッチ

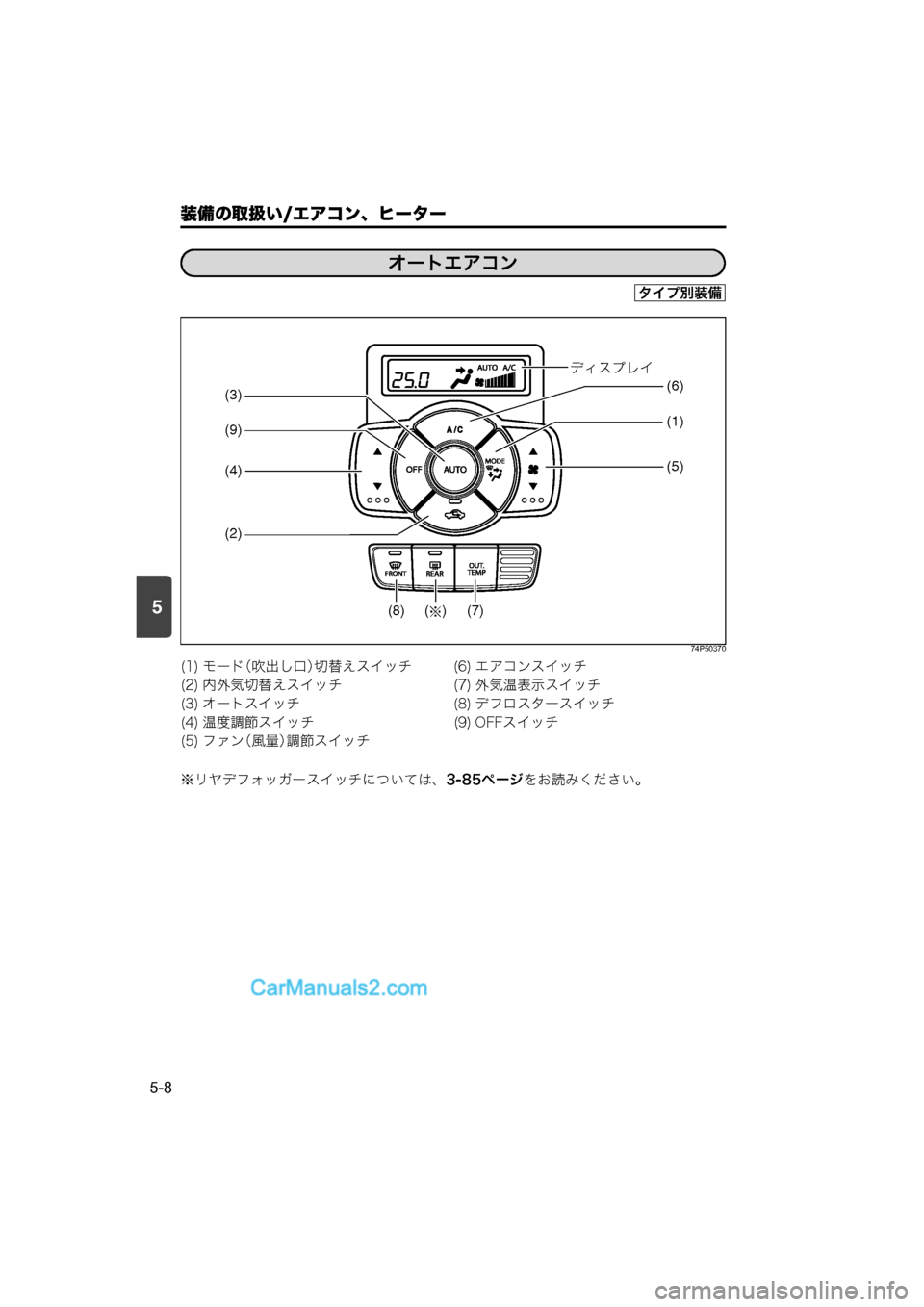

オートエアコン
タイプ別装備
‘mƒ¡¶n
(4) (3)
(1)
(5)
(2)
(† ) (6)
(9)
(7)
(8)
000.book 8 ページ 2014年12月5日 金曜日 午前9時20分
Page 215 of 324

装備の取扱い/エアコン、ヒーター
5-9
5

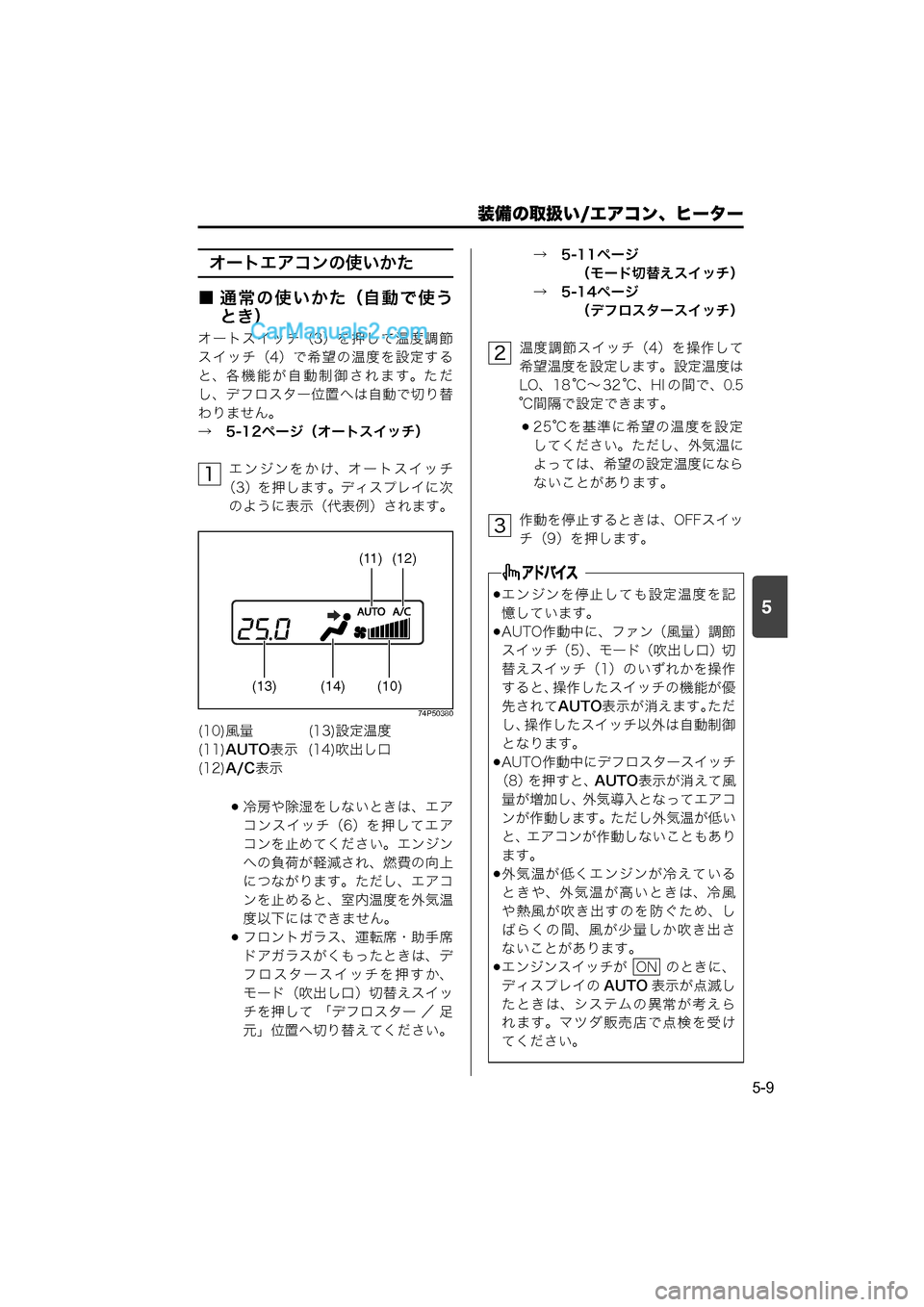

オートエアコンの使いかた
■ 通常の使いかた(自動で使う とき)
オートスイッチ(3)を押して温度調節
スイッチ(4)で希望の温度を設定する
と、各機能が自動制御されます。ただ
し、デフロスター位置へは自動で切り替
わりません。
→ 5-12ページ(オートスイッチ)
エンジンをかけ、オートスイッチ
(3)を押します。ディスプレイに次 のように表示(代表例)されます。
74P50380
冷房や除湿をしないときは、エア
コンスイッチ(6)を押してエア
コンを止めてください。エンジン
への負荷が軽減され、燃費の向上
につながります。ただし、エアコ
ンを止めると、室内温度を外気温
度以下にはできません。
フロントガラス、運転席・助手席
ドアガラスがくもったときは、デ
フロスタースイッチを押すか、
モード(吹出し口)切替えスイッ
チを押して 「デフロスター / 足
元」位置へ切り替えてください。 → 5-11ページ
(モード切替えスイッチ)
→ 5-14ページ (デフロスタースイッチ)
温度調節スイッチ(4)を操作して
希望温度を設定します。設定温度は
LO、18 ℃~ 32 ℃、HI の間で、0.5
℃間隔で設定できます。
25℃を基準に希望の温度を設定
してください。ただし、外気温に
よっては、希望の設定温度になら
ないことがあります。
作動を停止するときは、OFFスイッ
チ(9)を押します。
(10)風量 (13)設定温度
(11) AUTO 表示 (14)吹出し口
(12) A/C 表示
1
(12)(11)
(13) (14) (10)
エンジンを停止しても設定温度を記
憶しています。
AUTO作動中に、ファン(風量)調節
スイッチ(5) 、モード(吹出し口)切
替えスイッチ(1)のいずれかを操作
すると、操作したスイッチの機能が優
先されて AUTO表示が消えます。ただ
し、 操作したスイッチ以外は自動制御
となります。
AUTO作動中にデフロスタースイッチ
(8)を押すと、 AUTO表示が消えて風
量が増加し、外気導入となってエアコ
ンが作動します。ただし外気温が低い
と、エアコンが作動しないこともあり
ます。
外気温が低くエンジンが冷えている
ときや、外気温が高いときは、冷風
や熱風が吹き出すのを防ぐため、し
ばらくの間、風が少量しか吹き出さ
ないことがあります。
エンジンスイッチが のときに、
ディスプレイの AUTO表示が点滅し
たときは、システムの異常が考えら
れます。マツダ販売店で点検を受け
てください。
2
3
ON
000.book 9 ページ 2014年12月5日 金曜日 午前9時20分
Page 216 of 324
装備の取扱い/エアコン、ヒーター
5-10
5

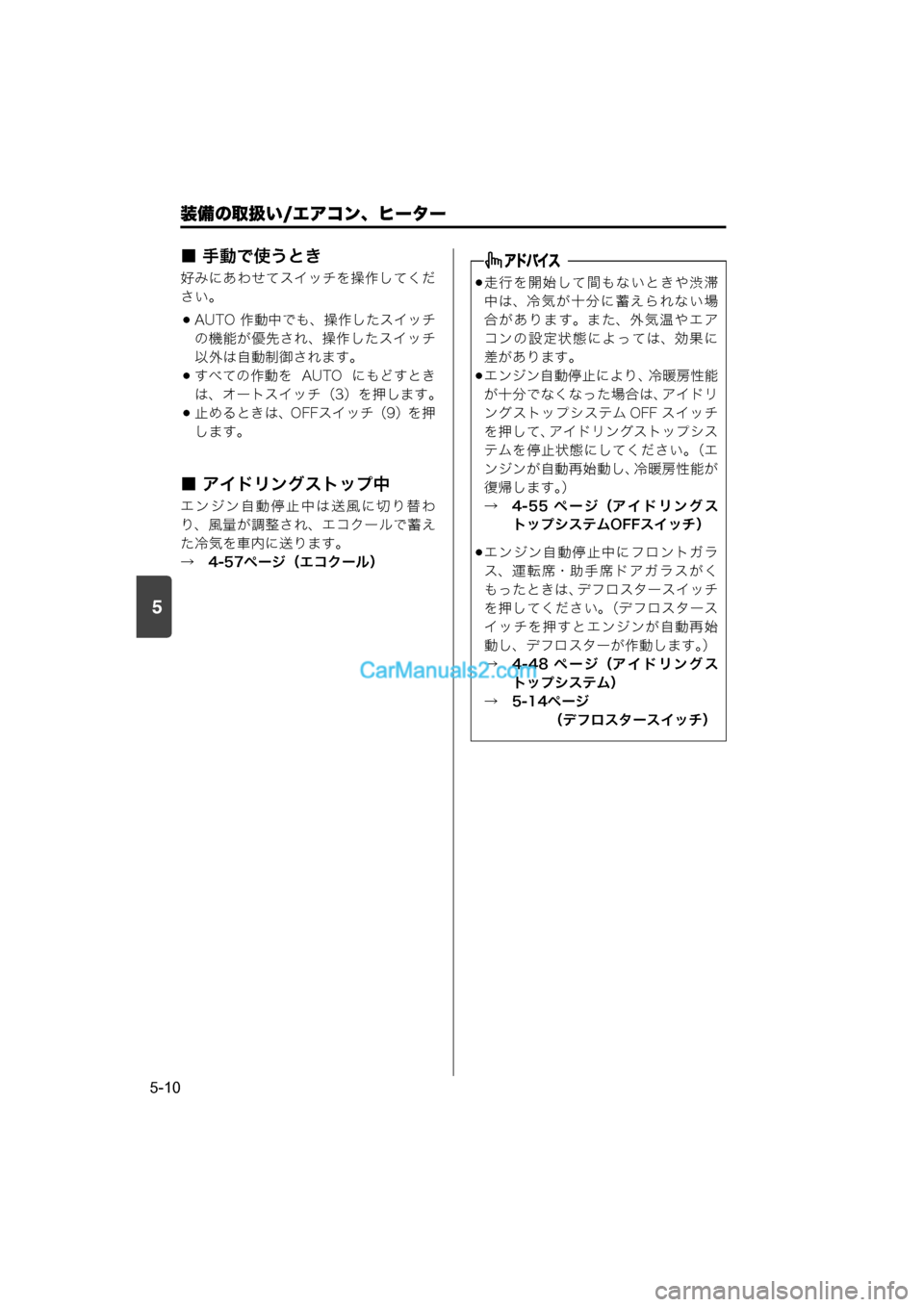

■ 手動で使うとき
好みにあわせてスイッチを操作してくだ
さい。
AUTO 作動中でも、操作したスイッチの機能が優先され、操作したスイッチ
以外は自動制御されます。
すべての作動を AUTO にもどすとき
は、オートスイッチ(3)を押します。
止めるときは、OFFスイッチ(9)を押
します。
■ アイドリングストップ中
エンジン自動停止中は送風に切り替わ
り、風量が調整され、エコクールで蓄え
た冷気を車内に送ります。
→ 4-57ページ(エコクール)
走行を開始して間もないときや渋滞
中は、冷気が十分に蓄えられない場
合があります。また、外気温やエア
コンの設定状態によっては、効果に
差があります。
エンジン自動停止により、冷暖房性能
が十分でなくなった場合は、 アイドリ
ングストップシステム OFF スイッチ
を押して、 アイドリングストップシス
テムを停止状態にしてください。 (エ
ンジンが自動再始動し、 冷暖房性能が
復帰します。 )
→ 4-55 ページ(アイドリングス トップシステムOFFスイッチ)
エンジン自動停止中にフロントガラ
ス、運転席・助手席ドアガラスがく
もったときは、 デフロスタースイッチ
を押してください。(デフロスタース
イッチを押すとエンジンが自動再始
動し、デフロスターが作動します。 )
→ 4-48 ページ(アイドリングス トップシステム)
→ 5-14ページ (デフロスタースイッチ)
