Page 305 of 324
7
万一のとき/そのほか
7-35

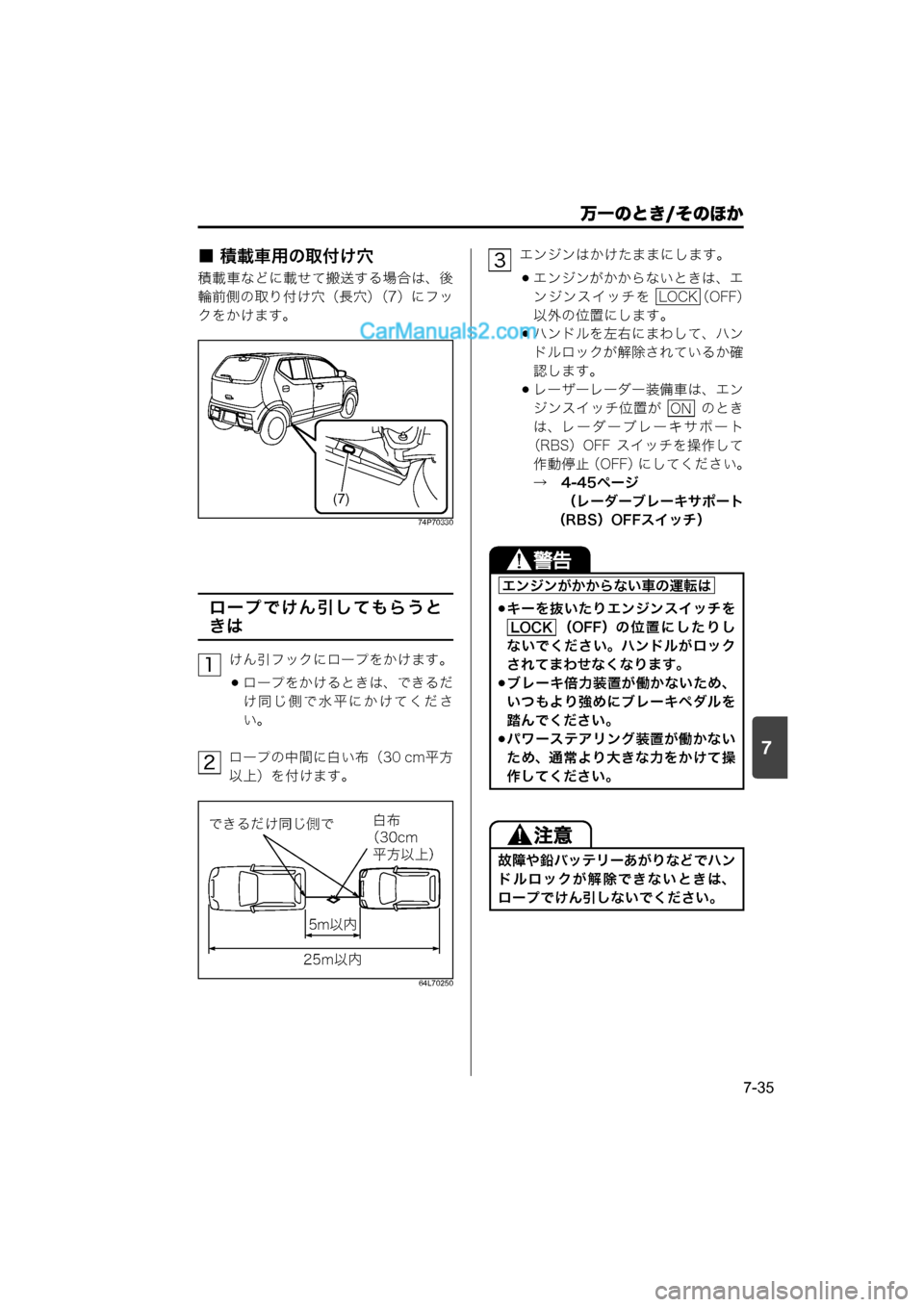

■ 積載車用の取付け穴
積載車などに載せて搬送する場合は、後
輪前側の取り付け穴(長穴)(7)にフッ
クをかけます。
74P70330
ロープでけん引してもらうと
きは
けん引フックにロープをかけます。
ロープをかけるときは、できるだ
け同じ側で水平にかけてくださ
い。
ロープの中間に白い布(30 cm平方
以上)を付けます。
64L70250
エンジンはかけたままにします。
エンジンがかからないときは、エ
ンジンスイッチを (OFF)
以外の位置にします。
ハンドルを左右にまわして、ハン
ドルロックが解除されているか確
認します。
レーザーレーダー装備車は、エン
ジンスイッチ位置が のとき
は、レーダーブレーキサポート
(RBS)OFF スイッチを操作して 作動停止(OFF)にしてください。
→ 4-45ページ (レーダーブレーキサポート
(RBS)OFFスイッチ)
(7)
1
2
: ^3$z+ë: Ž
% ³ ° ã í ²
µ íON
² µ íON
キーを抜いたりエンジンスイッチを (OFF)の位置にしたりし
ないでください。ハンドルがロック
されてまわせなくなります。
ブレーキ倍力装置が働かないため、
いつもより強めにブレーキペダルを
踏んでください。
パワーステアリング装置が働かない
ため、通常より大きな力をかけて操
作してください。
故障や鉛バッテリーあがりなどでハン
ドルロックが解除できないときは、
ロープでけん引しないでください。
3
LOCK
ON
エンジンがかからない車の運転は
LOCK
000.book 35 ページ 2014年12月5日 金曜日 午前9時20分
Page 306 of 324
7
万一のとき/そのほか
7-36

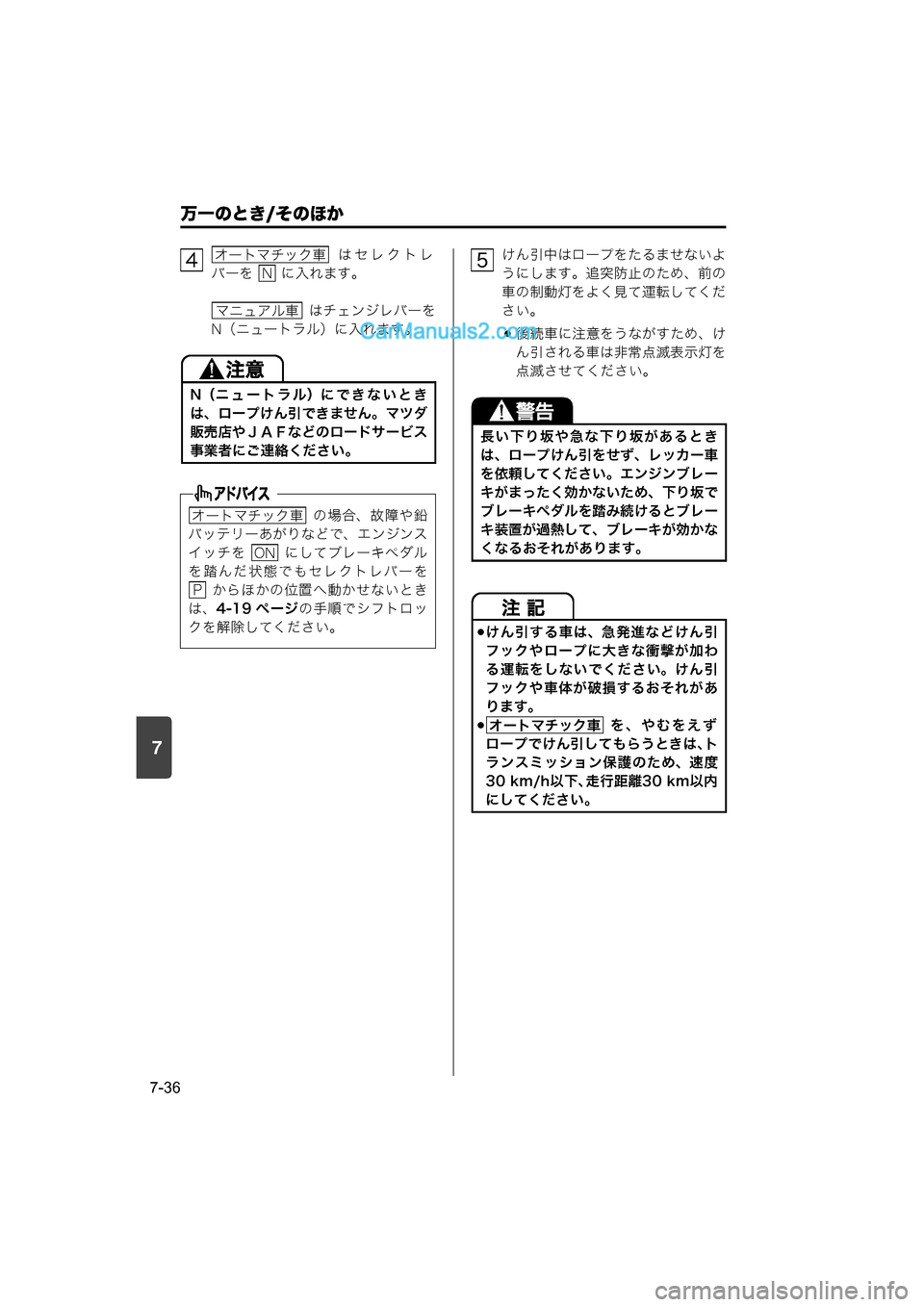

はセレクトレ
バーを に入れます。
はチェンジレバーを
N(ニュートラル)に入れます。けん引中はロープをたるませないよ
うにします。追突防止のため、前の
車の制動灯をよく見て運転してくだ
さい。
後続車に注意をうながすため、け
ん引される車は非常点滅表示灯を
点滅させてください。
N(ニュートラル)にできないとき
は、ロープけん引できません。マツダ
販売店やJAFなどのロードサービス
事業者にご連絡ください。
の場合、故障や鉛
バッテリーあがりなどで、エンジンス
イッチを にしてブレーキペダル
を踏んだ状態でもセレクトレバーを からほかの位置へ動かせないとき
は、4-19 ページ の手順でシフトロッ
クを解除してください。
4オートマチック車
N
マニュアル車
オートマチック車
ON
P
長い下り坂や急な下り坂があるとき
は、ロープけん引をせず、レッカー車
を依頼してください。エンジンブレー
キがまったく効かないため、下り坂で
ブレーキペダルを踏み続けるとブレー
キ装置が過熱して、ブレーキが効かな
くなるおそれがあります。
けん引する車は、急発進などけん引
フックやロープに大きな衝撃が加わ
る運転をしないでください。けん引
フックや車体が破損するおそれがあ
ります。
を、やむをえず
ロープでけん引してもらうときは、 ト
ランスミッション保護のため、速度
30 km/h以下、 走行距離30 km以内
にしてください。
5
オートマチック車
000.book 36 ページ 2014年12月5日 金曜日 午前9時20分
Page 307 of 324
7
万一のとき/そのほか
7-37

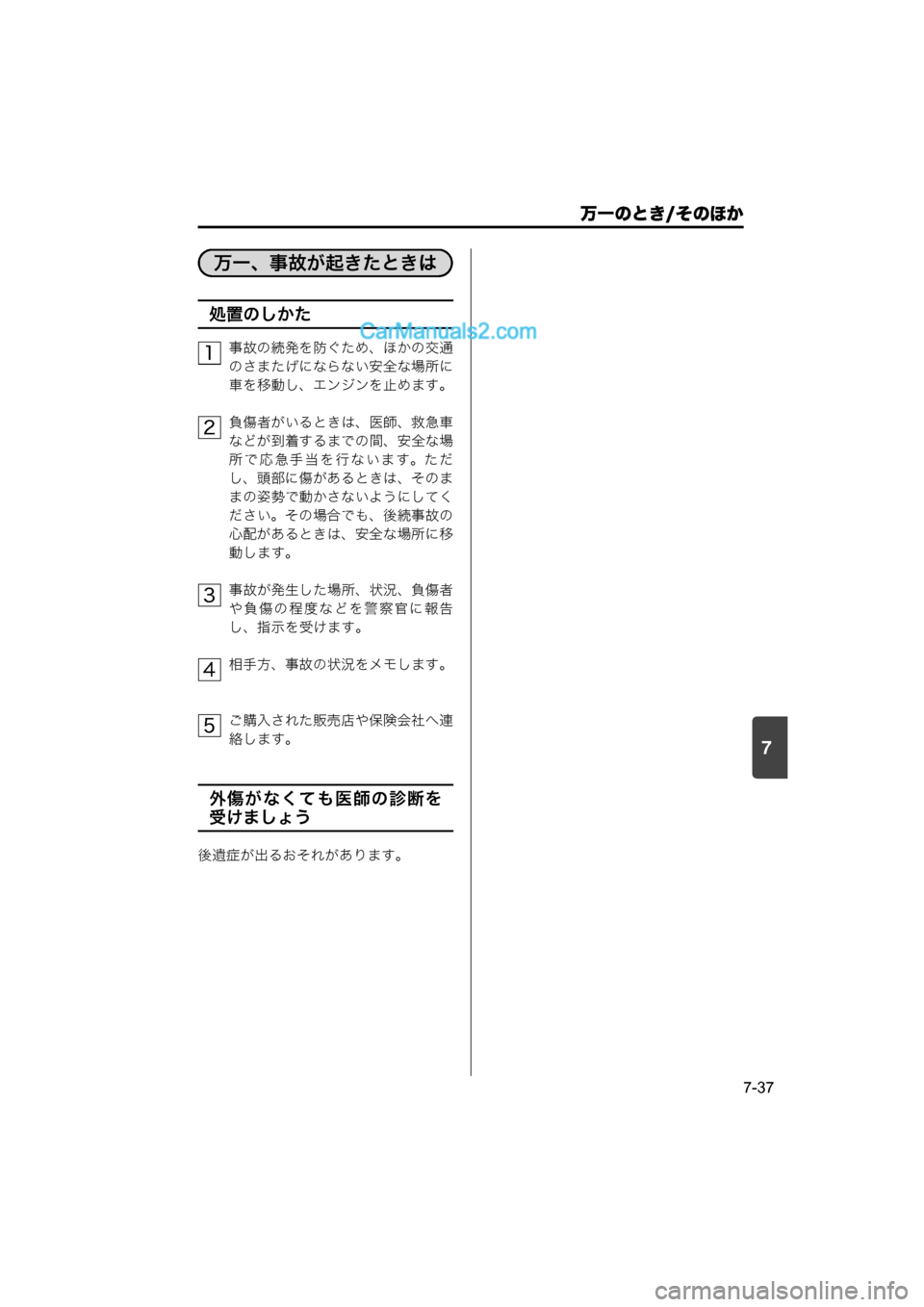

処置のしかた
事故の続発を防ぐため、ほかの交通
のさまたげにならない安全な場所に
車を移動し、エンジンを止めます。
負傷者がいるときは、医師、救急車
などが到着するまでの間、安全な場
所で応急手当を行ないます。ただ
し、頭部に傷があるときは、そのま
まの姿勢で動かさないようにしてく
ださい。その場合でも、後続事故の
心配があるときは、安全な場所に移
動します。
事故が発生した場所、状況、負傷者
や負傷の程度などを警察官に報告
し、指示を受けます。
相手方、事故の状況をメモします。
ご購入された販売店や保険会社へ連
絡します。
外傷がなくても医師の診断を
受けましょう
後遺症が出るおそれがあります。
万一、事故が起きたときは
1
2
3
4
5
000.book 37 ページ 2014年12月5日 金曜日 午前9時20分
Page 308 of 324
7-38
000.book 38 ページ 2014年12月5日 金曜日 午前9時20分
Page 309 of 324
8
サービスデータ
8-1
※1 適切なオイルのご使用方法については、2-33 ページの「エンジンオイルの規格/粘
度 」をお読みください。
油脂類などの交換時期は、「メンテナンスノート」をご覧ください。
指定外のトランスミッションフルードは絶対に入れないでください。 項 目 デ ー タ
燃料 使用燃料 無鉛レギュラーガソリン
タンク容量 27 L
エンジンオイル (※1) グレード
オイル名
API
サービス 分類SAE粘度使用温度 範囲
(外気温℃)
純正モーターオイル ゴールデンECO SN SN 0W-20-35~40
規定量オイル交換時 2.4 L
オイル、オイルフィルター同時交換時 2.6 L
トランスミッション オイル(MT車) グレード
スズキ4輪ギヤオイル 75W シンセティック
(SAE 75W、API GL-4相当)
規定量 2.3 L
トランスミッション
フルード(CVT車) グレード CVTF グリーン2
規定量 5.7 L
トランスファー
オイル(4WD車) グレード
スズキ4輪スーパーギヤオイル 75W-85
(SAE 75W-85、API GL-5相当)
規定量 0.5 L
リヤデファレンシャ
ルオイル(4WD車) グレード
スズキ4輪スーパーギヤオイル 75W-85
(SAE 75W-85、API GL-5相当)
規定量 1.0 L
サービスデータサービスデータ
000.book 1 ページ 2014年12月5日 金曜日 午前9時20分
Page 310 of 324
8
サービスデータ
8-2
※2 リチウムイオンバッテリーの交換または廃棄については、マツダ販売店にご相談ください。
※3 点検して限度値に達していたら、ディスクやドラムを新品に交換してください。な お、点検するには、ブレーキ装置の分解とマイクロメーターやキャリパーゲージに
よる測定が必要です。マツダ販売店にご相談ください。
油脂類などの交換時期、規定の冷却水濃度は、「メンテナンスノート」をご覧ください。
指定外の冷却水、ブレーキ液は絶対に入れないでください。
冷却水は、マツダ純正品とスズキ純正品を混ぜないでください。
項 目 デ ー タ
冷却水グレード
マツダ純正ロングライフクーラント
スズキ純正スーパーロングライフクーラント(青)
規定量 MT車
3.0 L
CVT車 3.2 L
ウォッシャー液 グレード
ウインドーウォッシャー液
タンク容量 1.5 L
ブレーキ液 グレード ブレーキフルード BF-3(DOT-3)
スパークプラグ タイプ
NGK:ILKR7J8(イリジウム)
DENSO:ZXU22HPR8(イリジウム)
電極のすきま 0.7~0.8 mm
バッテリー タイプ アイドリングストップ
システム非装備車
38B19R
アイドリングストップ
システム装備車 鉛バッテリー K-42R
リチウムイオン
バッテリー
点検不要
(※2)
ブレーキペダル 遊び
1~8 mm
床板とのすきま62 mm以上〔踏み込み力 300 N(31 kgf)〕
パーキング
ブレーキレバー 引きしろ 4~9 ノッチ〔操作力 200 N (20 kgf)〕
フロント
ブレーキ ディスク
厚さ (※3) 基準値(新品時) 10.0 mm
限度値 9.0 mm
リヤブレーキ ドラム内径
(※3) 基準値(新品時) 165 mm
限度値 166 mm
000.book 2 ページ 2014年12月5日 金曜日 午前9時20分
Page 311 of 324
8
サービスデータ
8-3

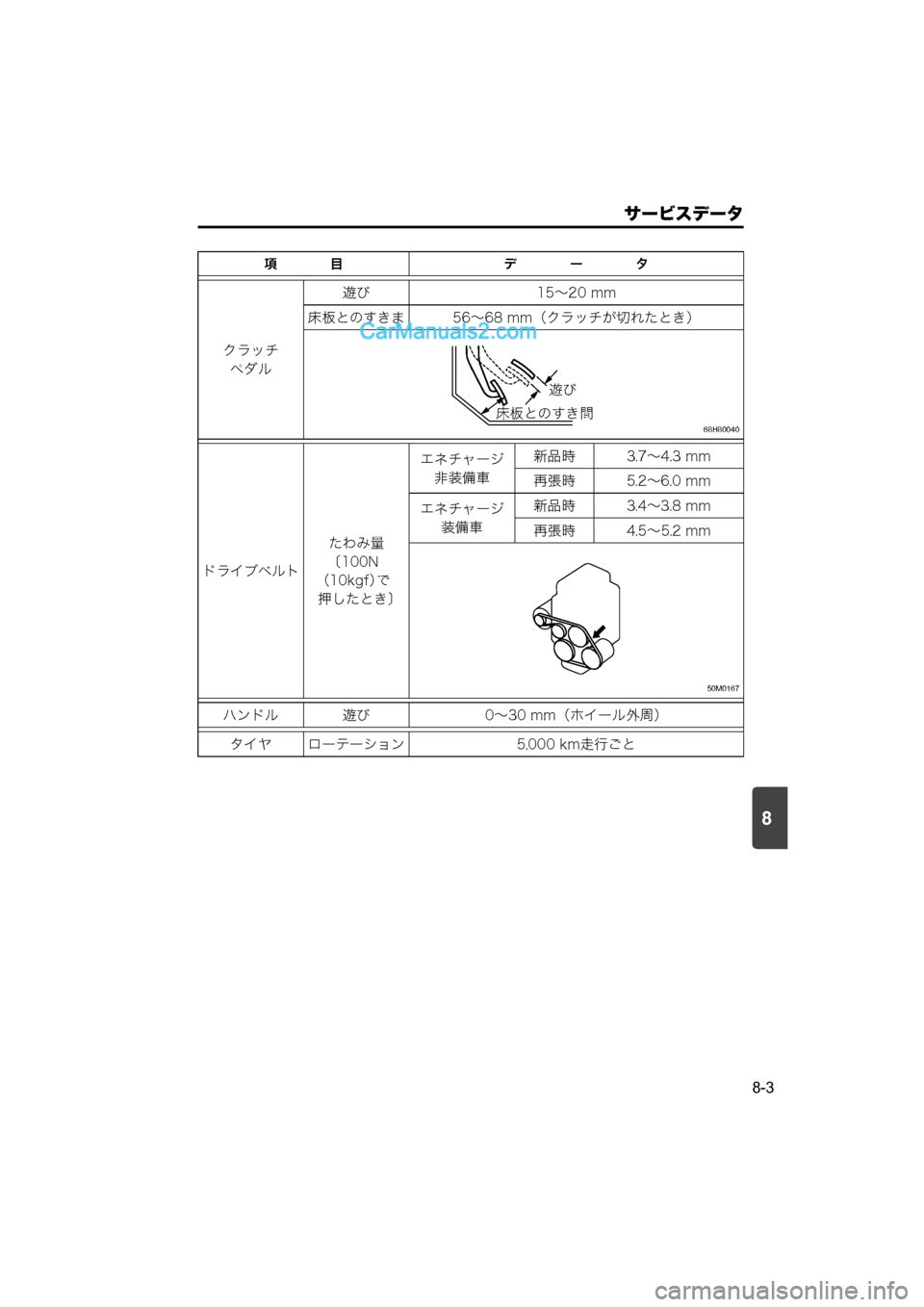

項 目デ ー タ
クラッチ
ペダル 遊び 15~20 mm
床板とのすきま 56~68 mm(クラッチが切れたとき)
68H80040
ドライブベルト たわみ量
〔100N
(10kgf) で
押したとき〕 エネチャージ
非装備車 新品時 3.7~4.3 mm
再張時 5.2~6.0 mm
エネチャージ 装備車 新品時 3.4~3.8 mm
再張時 4.5~5.2 mm
50M0167
ハンドル 遊び
0~30 mm(ホイール外周)
タイヤ ローテーション 5,000 km走行ごと
F
ÂI;A, V
000.book 3 ページ 2014年12月5日 金曜日 午前9時20分
Page 312 of 324
8
サービスデータ
8-4

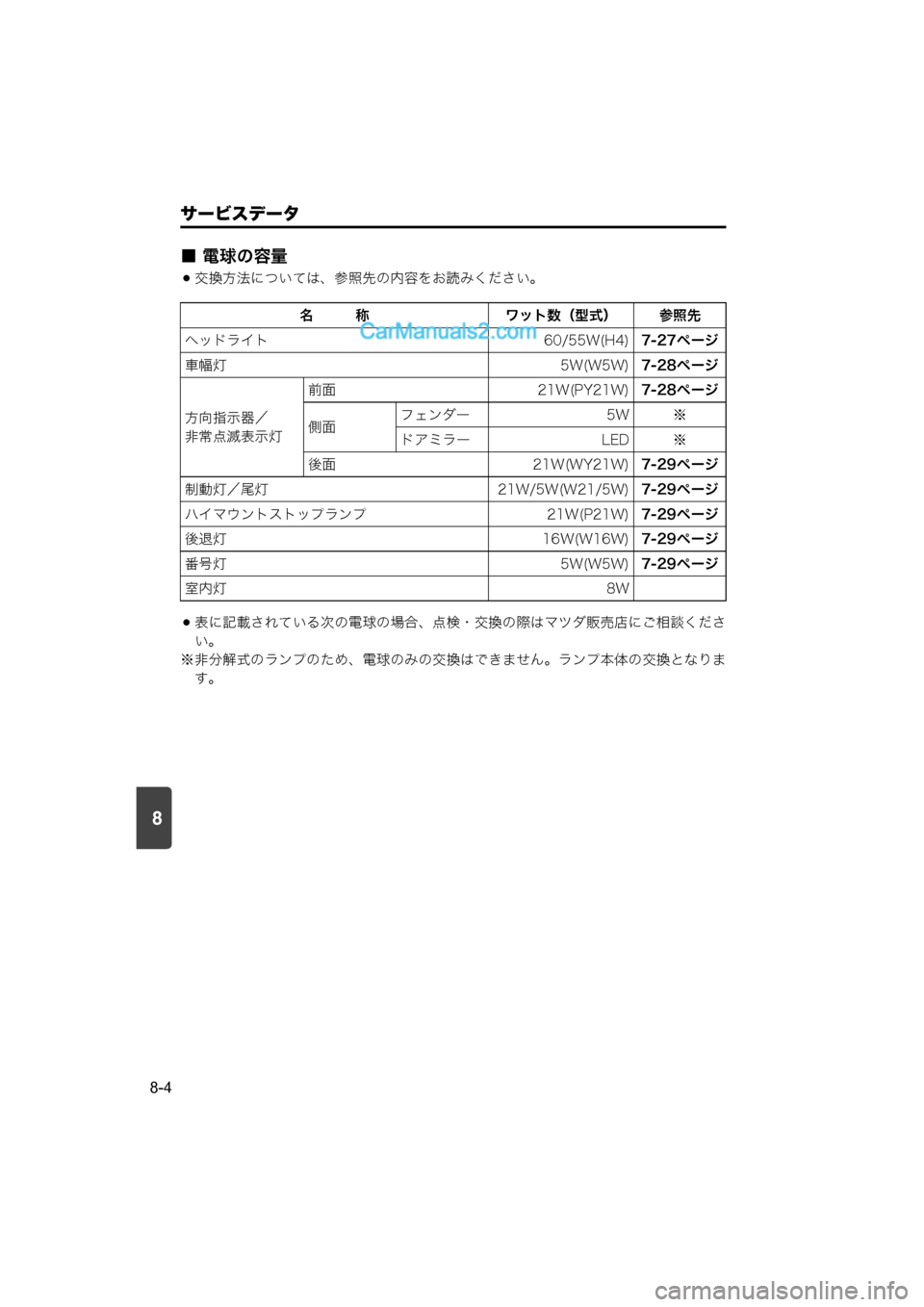

■ 電球の容量
交換方法については、参照先の内容をお読みください。
表に記載されている次の電球の場合、点検・交換の際はマツダ販売店にご相談くださ
い。
※非分解式のランプのため、電球のみの交換はできません。ランプ本体の交換となりま す。 名 称
ワット数(型式) 参照先
ヘッドライト 60/55W(H4)7-27ページ
車幅灯 5W(W5W)7-28ページ
方向指示器/
非常点滅表示灯 前面
21W(PY21W)7-28ページ
側面 フェンダー
5W ※
ドアミラー LED ※
後面 21W(WY21W)7-29ページ
制動灯/尾灯 21W/5W(W21/5W)7-29ページ
ハイマウントストップランプ 21W(P21W)7-29ページ
後退灯 16W(W16W)7-29ページ
番号灯 5W(W5W)7-29ページ
室内灯 8W
