2014 TOYOTA YARIS HATCHBACK Návod na použitie (in Slovakian)

3297-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_F_WE_52D53SK
VÝSTRAHA
■Kontrola pred jazdou
Skontrolujte, či je kapota úplne zatvorená a zamknutá.
Ak nie je kapota riadne zamknutá, môže sa poč as jazdy otvoriť a spôsobiť
nehodu s následkom smrti alebo vážnych zranení.
■ Ke ď otvárate kapotu
Pre podoprenie kapoty pri jej otvorení používajte vždy podpernú ty č, a po-
pritom sa uistite, že je táto ty č riadne upevnená. Kapota môže zosta ť otvo-
rená bez podpery vo svahu, je to však nebezpe čné, pretože sa môže náhle
zatvori ť.
UPOZORNENIE
■ Ke ď zatvárate kapotu
Uistite sa, že ste podpernú ty č vrátili pred zatvorením kapoty do jej príchyt-
ky. Zatváranie kapoty bez riadneho vrátenia podpernej ty če by mohlo spô-
sobi ť prehnutie kapoty.

3307-3. Údržba svojpomocou
YARIS_F_WE_52D53SK
Umiestnenie podlahového zdviháku
◆Vpredu
◆Vzadu
Keď používate podlahový zdvihák, dodržujte pokyny uvedené
v príru čke dodávanej ku zdviháku a vykonávajte činnos ť bez-
pe čne.
Ke ď vaše vozidlo zdvíhate pomocou podlahového zdviháku,
umiestnite zdvihák správne. N esprávne umiestnenie môže vaše
vozidlo poškodi ť alebo spôsobi ť zranenie.

3317-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_F_WE_52D53SK
UPOZORNENIE
■Ke ď zdvíhate vozidlo
Nezdvíhajte vozidlo za zavesenie kolies.
Zavesenie kolies sa môže poškodiť .
Predok
Zavesenie kolies

3327-3. Údržba svojpomocou
YARIS_F_WE_52D53SK
Motorový priestor
■Motor 1KR-FE
Poistkové skrinky (S. 370)
Odmerka hladiny motorového
oleja ( S. 335)
Uzáver plniaceho hrdla moto-
rového oleja ( S. 337)
Akumulátor ( S. 342) Nádržka chladiacej kvapaliny
motora
( S. 340)
Elektrický ventilátor chladenia
Kondenzátor ( S. 341)
Chladi č ( S. 341)
Nádržka kvapaliny ostrekova-
č ov ( S. 345)1
2
3
4
5
6
7
8
9

3337-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_F_WE_52D53SK■
Motor 1NR-FE
Poistkové skrinky (
S. 370)
Uzáver plniaceho hrdla moto-
rového oleja ( S. 337)
Odmerka hladiny motorového
oleja ( S. 335)
Akumulátor ( S. 342) Nádržka chladiacej kvapaliny
motora
( S. 340)
Elektrický ventilátor chladenia
Kondenzátor ( S. 341)
Chladi č ( S. 341)
Nádržka kvapaliny ostrekova-
č ov ( S. 345)1
2
3
4
5
6
7
8
9

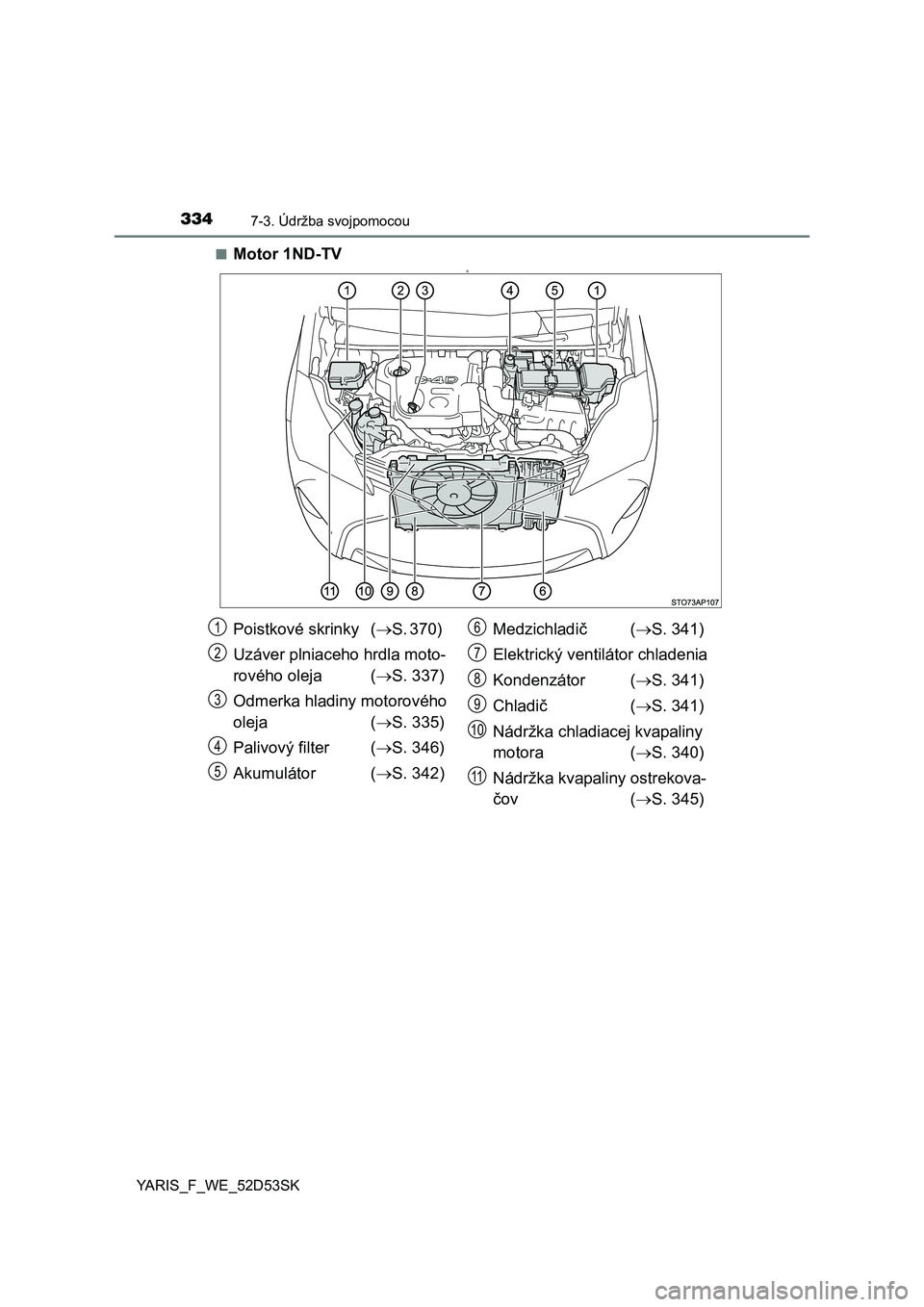

3347-3. Údržba svojpomocou
YARIS_F_WE_52D53SK■
Motor 1ND-TVD
Poistkové skrinky (
S. 370)
Uzáver plniaceho hrdla moto-
rového oleja ( S. 337)
Odmerka hladiny motorového
oleja ( S. 335)
Palivový filter ( S. 346)
Akumulátor ( S. 342) Medzichladi
č ( S. 341)
Elektrický ventilátor chladenia
Kondenzátor ( S. 341)
Chladi č ( S. 341)
Nádržka chladiacej kvapaliny
motora ( S. 340)
Nádržka kvapaliny ostrekova-
č ov ( S. 345)1
2
3
4
5
6
7
8
9
10
11

3357-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_F_WE_52D53SK
Keď je motor ohriaty na prevádzkov ú teplotu a je vypnutý, vykonajte
kontrolu hladiny oleja pomocou odmerky.
■Kontrola motorového oleja
Zaparkujte vozidlo na rovnom podklade. Po zahriatí motora
a jeho vypnutí po čkajte viac ako 5 minút, až olej ste čie spä ť na
dno motora.
Vytiahnite odmerku von, pri tom držte handru pod jej koncom.
Utrite odmerku do sucha.
Zasu ňte odmerku znova na doraz.
Motorový olej
1
2
Motor 1KR-FEMotor 1NR-FE
Motor 1ND-TV
3
4

3367-3. Údržba svojpomocou
YARIS_F_WE_52D53SK
Vytiahnite odmerku a skontrolujte hladinu oleja, pri tom pod kon-
com odmerky držte handru.
Nízka
Normálna
Nadmerná
Tvar odmerky sa môže líši ť pod ľa typu vozidla alebo motora.
Utrite odmerku a zasu ňte ju na doraz.5
1
2
3
Plochá odmerkaOdmerka s výstupkami
6
