2014 TOYOTA RAV4 Manual del propietario (in Spanish)

3454-5. Utilización de los sistemas de asistencia de conducción
4
Conducción
RAV4_OM_OM42A24S_(ES)

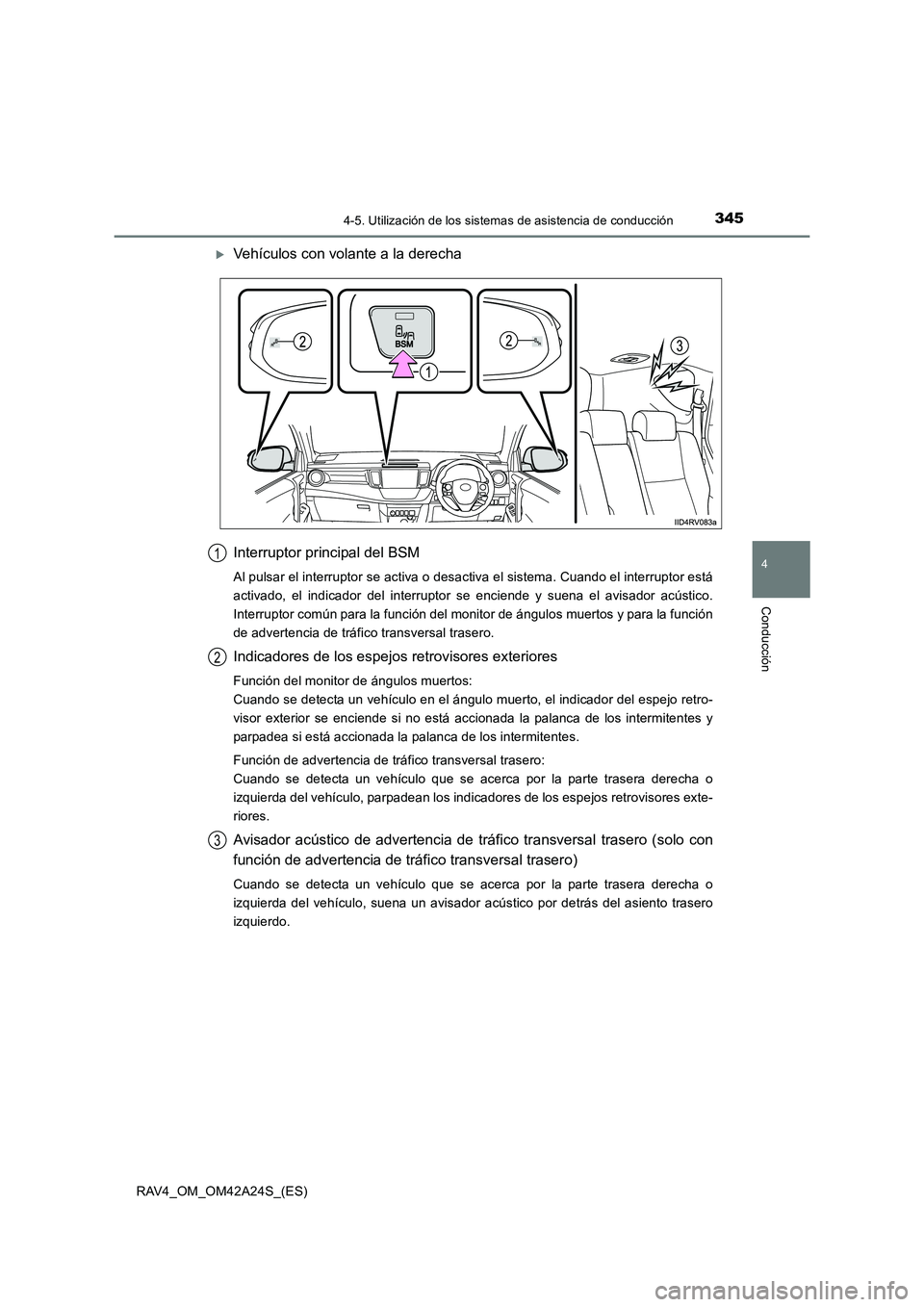

XVehículos con volante a la derecha
Interruptor principal del BSM
Al pulsar el interruptor se activa o desactiva el sistema. Cuando el interruptor está
activado, el indicador del interruptor se enciende y suena el avisador acústico.
Interruptor común para la función del monitor de ángulos muertos y para la función
de advertencia de tráfico transversal trasero.
Indicadores de los espejos retrovisores exteriores
Función del monitor de ángulos muertos:
Cuando se detecta un vehículo en el ángulo muerto, el indicador del espejo retro-
visor exterior se enciende si no está accionada la palanca de los intermitentes y
parpadea si está accionada la palanca de los intermitentes.
Función de advertencia de tráfico transversal trasero:
Cuando se detecta un vehículo que se acerca por la parte trasera derecha o
izquierda del vehículo, parpadean los indicadores de los espejos retrovisores exte-
riores.
Avisador acústico de advertencia de tráfico transversal trasero (solo con
función de advertencia de tráfico transversal trasero)
Cuando se detecta un vehículo que se acerca por la parte trasera derecha o
izquierda del vehículo, suena un avisador acústico por detrás del asiento trasero
izquierdo.
1
2
3

3464-5. Utilización de los sistemas de asistencia de conducción
RAV4_OM_OM42A24S_(ES)■
Visibilidad de los indicadores de los espejos retrovisores exteriores
En caso de luz solar intensa, puede ser difícil ver el indicador del espejo retrovisor
exterior.
■ Escucha del avisador acústico de advertencia de tráfico transversal trasero
La función de advertencia de tráfico transversal trasero puede resultar difícil de escu-
char a causa de ruidos fuertes como un volumen de sonido elevado.
■ Cuando se produce una avería en el sistema del monitor de ángulos muertos
Si se detecta una avería del sistema a causa de alguno de los motivos siguientes, se
mostrarán mensajes de advertencia: ( →P. 632, 635)
● Hay una avería en los sensores
● Los sensores están sucios
● La temperatura exterior es extremadamente alta o baja
● La tensión del sensor no es normal

3474-5. Utilización de los sistemas de asistencia de conducción
4
Conducción
RAV4_OM_OM42A24S_(ES)■
Certificación del sistema del monitor de ángulos muertos
La “DECLARACIÓN DE CONFORMIDAD” (DoC) más actualizada está a su disposi-
ción en:
Dirección de la DoC:
http://continental.automotive-approvals.de/index.php?produkt=SRR2-A

3484-5. Utilización de los sistemas de asistencia de conducción
RAV4_OM_OM42A24S_(ES)

3494-5. Utilización de los sistemas de asistencia de conducción
4
Conducción
RAV4_OM_OM42A24S_(ES)
XPara vehículos vendidos en Israel
XPara vehículos vendidos en Rusia
XPara vehículos vendidos en Ucrania

3504-5. Utilización de los sistemas de asistencia de conducción
RAV4_OM_OM42A24S_(ES)
PRECAUCION
■Manipulación del sensor del radar
Hay un sensor de monitor de ángulos muertos en el interior de los laterales
izquierdo y derecho del parachoques trasero del vehículo. Para garantizar que el
sistema del monitor de ángulos muertos pueda funcionar correctamente, respete las
siguientes instrucciones.
●Evite los golpes fuertes en el sensor y la zona del parachoques que lo rodea. Si el
sensor se aparta de su posición, aunque sea muy ligeramente, el sistema puede
funcionar incorrectamente y es posible que no se detecten los vehículos que acce-
dan al área de detección. Si el sensor o la zona que lo rodea ha sufrido un golpe
fuerte, haga revisar la zona por un concesionario o taller de reparaciones Toyota
autorizado, o por cualquier otro establecimiento con personal debidamente cualifi-
cado y equipado.
● No desmonte el sensor.
● No fije accesorios ni adhesivos en el sensor o la zona del parachoques que lo
rodea.
● No modifique el sensor ni la zona del parachoques que lo rodea.
● No pinte el sensor ni la zona del parachoques que lo rodea.
●Mantenga siempre limpio el sensor y la zona
del parachoques que lo rodea.

3514-5. Utilización de los sistemas de asistencia de conducción
4
Conducción
RAV4_OM_OM42A24S_(ES)
La función del monitor de ángulos muertos utiliza los sensores del radar para
detectar los vehículos que se desplazan en un carril adyacente en la zona
que no se refleja en el espejo retrovisor exterior (el ángulo muerto) y advierte
al conductor de la existencia de vehículos mediante el indicador del espejo
retrovisor exterior.
Los ángulos muertos en los que se pueden detectar vehículos se indican a
continuación.
El rango del área de detección se
extiende a:Aproximadamente a 3,5 m (11,5
pies) del lateral del vehículo
Los primeros 0,5 m (1,6 pies) del late-
ral del vehículo no forman parte del
área de detección
Aproximadamente a 3 m (9,8 pies)
del parachoques trasero
Aproximadamente a 1 m (3,3 pies)
hacia delante del parachoques tra-
sero
Función del monitor de ángulos muertos
Áreas de detección del monitor de ángulos muertos
1
2
3

3524-5. Utilización de los sistemas de asistencia de conducción
RAV4_OM_OM42A24S_(ES)
■La función del monitor de ángulos muertos está operativa cuando
●El interruptor principal BSM está activado
● La velocidad del vehículo es superior a 16 km/h (10 mph), aproximadamente
■ El monitor de ángulos muertos detectará un vehículo cuando
●Un vehículo en un carril adyacente le adelante.
● Otro vehículo acceda al área de detección al cambiar de carril.
■ Situaciones en las que la función del monitor de ángulos muertos no detectará
un vehículo
La función del monitor de ángulos muertos no se ha diseñado para detectar los
siguientes tipos de vehículos y/u objetos:
●Pequeñas motocicletas, bicicletas, peatones, etc.
*
●Vehículos que circulan en el sentido contrario
● Quitamiedos, paredes, señales, vehículos aparcados y objetos inmóviles similares
*
●Los vehículos precedentes que están en el mismo carril*
●Vehículos que circulan a 2 carriles de distancia de su vehículo*
*
: En función de la situación, se puede detectar un vehículo y/u objeto.
PRECAUCION
■ Medidas de precaución relativas a la utilización del sistema
El conductor es el único responsable de una conducción segura. Conduzca siempre
con seguridad, prestando atención a su alrededor.
El monitor de ángulos muertos es un sistema complementario que advierte al con-
ductor de la presencia de un vehículo en el ángulo muerto. No confíe demasiado en
la función del monitor de ángulos muertos. La función no puede estimar si es seguro
cambiar de carril; por consiguiente, una confianza excesiva podría causar un acci-
dente, con posibles lesiones graves o mortales.
En función de las situaciones, el sistema podría no funcionar correctamente. Por
consiguiente, es necesaria la confirmación visual de seguridad por parte del conduc-
tor.
