2014 TOYOTA RAV4 Manual del propietario (in Spanish)

5776-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A24S_(ES)
XDebajo del panel de instrumentos (vehículos con volante a la izquierda)
Retire la cubierta.
XDebajo del panel de instrumentos (vehículos con volante a la derecha)
Extraiga la cubierta inferior del
panel de instrumentos.
Retire la cubierta.

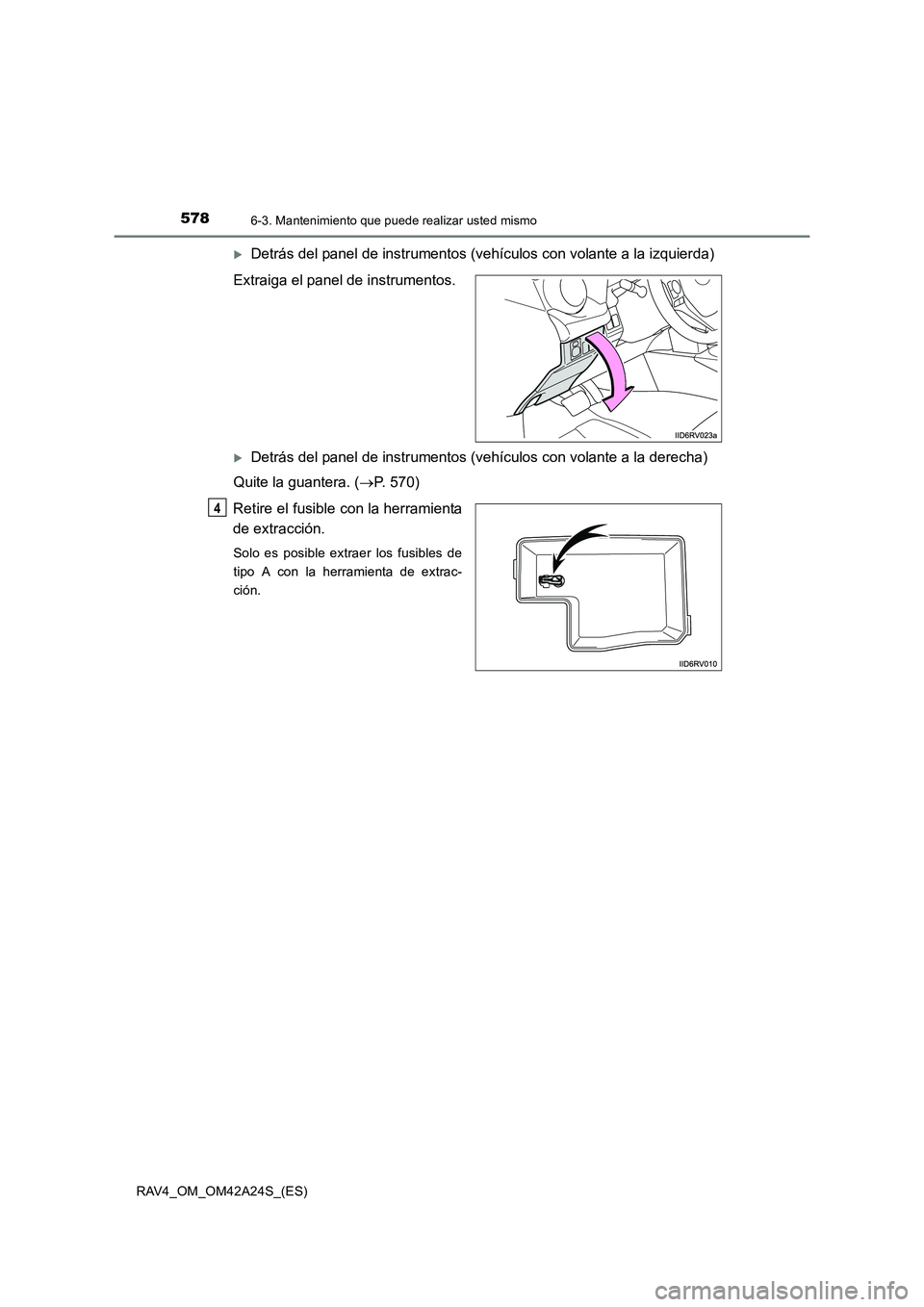

5786-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A24S_(ES)
XDetrás del panel de instrumentos (vehículos con volante a la izquierda)
Extraiga el panel de instrumentos.
XDetrás del panel de instrumentos (vehículos con volante a la derecha)
Quite la guantera. ( →P. 570)
Retire el fusible con la herramienta
de extracción.
Solo es posible extraer los fusibles de
tipo A con la herramienta de extrac-
ción.
4

5796-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A24S_(ES)
Compruebe si el fusible está fundido.Fusible normal
Fusible fundido
Tipos A y B:
Sustituya el fusible fundido por uno nuevo con un amperaje nominal adecuado. El
amperaje nominal se indica en la tapa de la caja de fusibles.
Tipos C y D:
Póngase en contacto con un concesionario o taller de reparaciones Toyota autori-
zado, o con cualquier otro establecimiento con personal debidamente cualificado y
equipado.
5
1
2
XTipo AXTipo B
XTipo CXTipo D

5806-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A24S_(ES)■
Compartimiento del motor tipo A
Disposición y amperaje nominal de los fusibles
FusibleAmperiosCircuito
1EFI-MAIN NO.1
25*1
Sistema de inyección de combustible multi-
punto/sistema de inyección de combustible
multipunto secuencial, EFI NO.1, EFI NO.2,
bomba de combustible
20*2Sistema de inyección de combustible multi-
punto/sistema de inyección de combustible
multipunto secuencial, EFI NO.1, EFI NO.2
30*3,4
Sistema de inyección de combustible multi-
punto/sistema de inyección de combustible
multipunto secuencial, EFI NO.3, ECU de la
transmisión automática
2TOWING-B30Luces del remolque
3STRG LOCK10ECU del mecanismo de bloqueo de la direc-
ción
4ECU-B NO.210
ECU del sistema de aire acondicionado, indi-
cadores e instrumentos, sistema inteligente
de entrada y arranque, módulo del techo
5TURN & HAZ10Indicadores e instrumentos

5816-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A24S_(ES)
6EFI-MAIN NO.2
15*1Sistema de inyección de combustible multi-
punto/sistema de inyección de combustible
multipunto secuencia
20*2Sensor del caudal de aire, bomba de combus-
tible, sensor de O
2
20*3EFI NO.1, EFI NO.2
20*4EFI NO.1, EFI NO.2
7VLVMATIC*130S i s t e m a VA LV E M AT I C
8ABS NO.230Control de estabilidad del vehículo, sistema
antibloqueo de frenos
9ABS NO.150Control de estabilidad del vehículo, sistema
antibloqueo de frenos
10BBC*3, 440ECU del sistema de parada y arranque
11ST30Sistema de arranque del motor
12ETCS10
Sistema de inyección de combustible multi-
punto/sistema de inyección de combustible
multipunto secuencial
13S-HORN*1, 210Sin circuito
14IG215
METER, IGN, A/B, sistema de inyección de
combustible multipunto/sistema de inyección
de combustible multipunto secuencial
15AM27,5IG2, sistema de arranque del motor
16ALT-S/ICS7,5Sensor de corriente eléctrica, alternador
17HORN10Claxon
18EDU*3, 425
Sistema de inyección de combustible multi-
punto/sistema de inyección de combustible
multipunto secuencial
19D/C CUT30DOME, ECU-B NO.1, RADIO
20H-LP MAIN50H-LP RH-LO, H-LP LH-LO, H-LP RH-HI, H-LP
LH-HI
21GLOW*3, 480Unidad de control de precalentamiento
22EPS80Servodirección eléctrica
23ALT120*1,2
ABS NO.1, ABS NO.2140*3,4
FusibleAmperiosCircuito

5826-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A24S_(ES)
24WIPER-S5
Interruptor del limpiaparabrisas, sensor de
corriente eléctrica, sistema de inyección de
combustible multipunto/sistema de inyección
de combustible multipunto secuencial
25EFI NO.1
10*1
Caudalímetro de aire, VSV de control de
purga, ACIS VSV, sensor de O
2 trasero, sis-
tema de inyección de combustible multipunto/
sistema de inyección de combustible multi-
punto secuencial
10*2Caudalímetro de aire, VSV de control de
purga, ACIS VSV
10*3
Válvula de cambio de aceite, EDU, ADD
FUEL VLV, VSV de derivación de refrigera-
ción del motor, relé superior del embrague,
ECU del sistema de parada y arranque, uni-
dad de control de precalentamiento, caudalí-
metro de aire
10*4EDU, ADD FUEL VLV, VSV de derivación de
refrigeración del motor, relé superior del
embrague, caudalímetro de aire, VNT E-VRV
26EFI NO.210*2
Sistema de inyección de combustible multi-
punto/sistema de inyección de combustible
multipunto secuencial, módulo de bomba
antievaporación que funciona con el contacto
apagado
10*1,3,4Sensor del caudal de aire
27H-LP LH-HI10Faro izquierdo (luz de carretera), indicador
luminoso de las luces de carretera
28H-LP RH-HI10Faro derecho (luz de carretera)
29EFI NO.3*3,47,5
Sistema de inyección de combustible multi-
punto/sistema de inyección de combustible
multipunto secuencial, ECU de la transmisión
automática
30RADIO20Sistema de sonido
31ECU-B NO.110
Control remoto inalámbrico, sensor de direc-
ción, ECU de la carrocería principal, ECU del
bloqueo de las puertas, reloj, ECU de la
puerta del maletero eléctrica, sistema de
advertencia de la presión de los neumáticos
FusibleAmperiosCircuito

5836-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A24S_(ES)
*1: Vehículos con motores 3ZR-FE y 3ZR-FAE
*2: Vehículos con motor 2AR-FE
*3: Vehículos con motor 1AD-FTV
*4: Vehículos con motores 2AD-FTV y 2AD-FHV
*5: Vehículos sin faros de descarga
*6: Vehículos con faros de descarga
32DOME10
Luz del interruptor del motor, luces interiores,
luces de cortesía, luz del compartimiento de
equipajes, luces individuales
33H-LP LH-LO10*5Faro izquierdo (luz de cruce), mando de nive-
lación manual de los faros, sistema de nivela-
ción de los faros
15*6
34H-LP RH-LO10*5
Faro derecho (luces de cruce)15*6
35SPARE10Fusible de repuesto
36SPARE20Fusible de repuesto
37SPARE30Fusible de repuesto
FusibleAmperiosCircuito

5846-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A24S_(ES)■
Compartimiento del motor tipo B
FusibleAmperiosCircuito
1PTC HTR NO.150*Calentador PTC30*
2PTC HTR NO.250*Calentador PTC30*
3PTC HTR NO.350Calentador PTC
4CDS FAN30Ventiladores de refrigeración eléctricos
5RDI FAN30Ventiladores de refrigeración eléctricos
6HTR50Sistema de aire acondicionado
7DEF30Desempañador de la luneta trasera, MIR HTR
8DRL5Luces de conducción diurna
9TOWING-ALT30Luces del remolque
10FOG FR7,5Luces antiniebla delanteras, indicador lumi-
noso de las luces antiniebla delanteras
11STV HTR25Calefacción eléctrica
12DEICER20Dispositivo antihielo del limpiaparabrisas
13H-LP CLN30Lavafaros
