2014 Seat Alhambra Manuale del proprietario (in Italian)

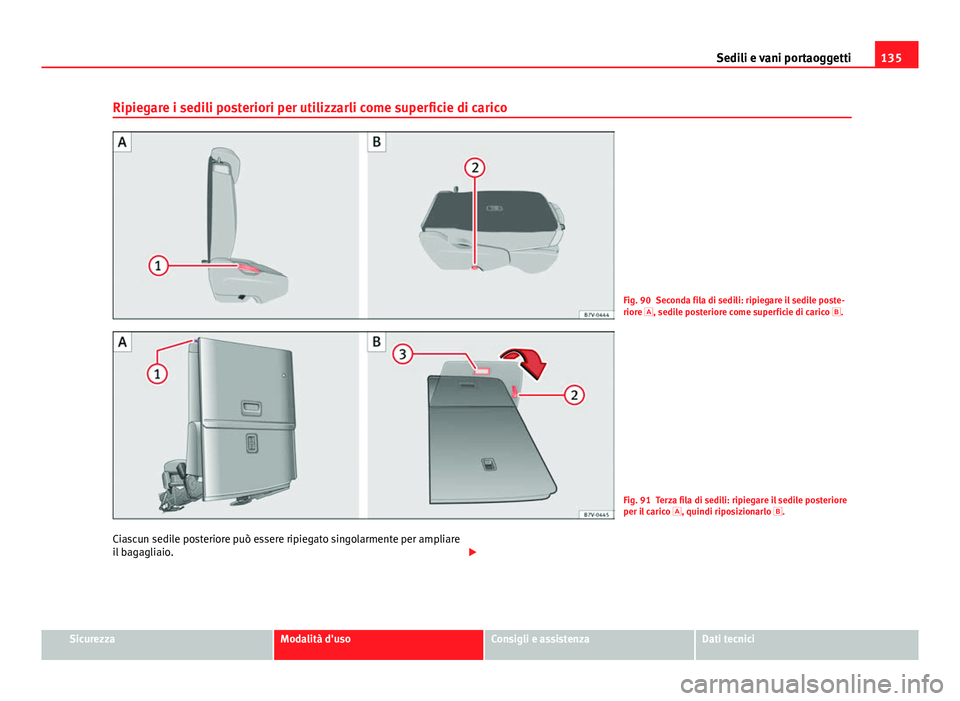

135
Sedili e vani portaoggetti
Ripiegare i sedili posteriori per utilizzarli come superficie di carico
Fig. 90 Seconda fila di sedili: ripiegare il sedile poste-
riore , sedile posteriore come superficie di carico
.
Fig. 91 Terza fila di sedili: ripiegare il sedile posteriore
per il carico
, quindi riposizionarlo
.
Ciascun sedile posteriore può essere ripiegato singolarmente per ampliare
il bagagliaio. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

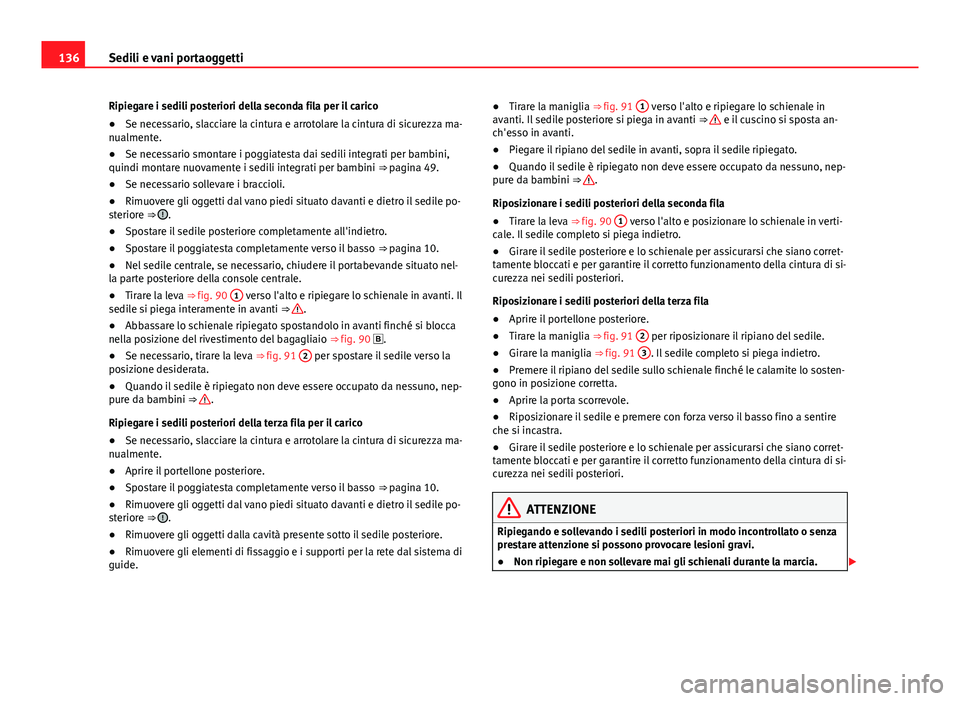

136Sedili e vani portaoggetti
Ripiegare i sedili posteriori della seconda fila per il carico
● Se necessario, slacciare la cintura e arrotolare la cintura di sicurezza ma-
nualmente.
● Se necessario smontare i poggiatesta dai sedili integrati per bambini,
quindi montare nuovamente i sedili integrati per bambini ⇒ pagina 49.
● Se necessario sollevare i braccioli.
● Rimuovere gli oggetti dal vano piedi situato davanti e dietro il sedile po-
steriore ⇒ 
.
● Spostare il sedile posteriore completamente all'indietro.
● Spostare il poggiatesta completamente verso il basso ⇒ pagina 10.
● Nel sedile centrale, se necessario, chiudere il portabevande situato nel-
la parte posteriore della console centrale.
● Tirare la leva ⇒ fig. 90 1
verso l'alto e ripiegare lo schienale in avanti. Il
sedile si piega interamente in avanti ⇒ .
● Abbassare lo schienale ripiegato spostandolo in avanti finché si blocca
nella posizione del rivestimento del bagagliaio ⇒ fig. 90 .
● Se necessario, tirare la leva ⇒ fig. 91 2
per spostare il sedile verso la
posizione desiderata.
● Quando il sedile è ripiegato non deve essere occupato da nessuno, nep-
pure da bambini ⇒ 
.
Ripiegare i sedili posteriori della terza fila per il carico
● Se necessario, slacciare la cintura e arrotolare la cintura di sicurezza ma-
nualmente.
● Aprire il portellone posteriore.
● Spostare il poggiatesta completamente verso il basso ⇒ pagina 10.
● Rimuovere gli oggetti dal vano piedi situato davanti e dietro il sedile po-
steriore ⇒ 
.
● Rimuovere gli oggetti dalla cavità presente sotto il sedile posteriore.
● Rimuovere gli elementi di fissaggio e i supporti per la rete dal sistema di
guide. ●
Tirare la maniglia ⇒ fig. 91 1
verso l'alto e ripiegare lo schienale in
avanti. Il sedile posteriore si piega in avanti ⇒  e il cuscino si sposta an-
ch'esso in avanti.
● Piegare il ripiano del sedile in avanti, sopra il sedile ripiegato.
● Quando il sedile è ripiegato non deve essere occupato da nessuno, nep-
pure da bambini ⇒ 
.
Riposizionare i sedili posteriori della seconda fila
● Tirare la leva ⇒ fig. 90 1
verso l'alto e posizionare lo schienale in verti-
cale. Il sedile completo si piega indietro.
● Girare il sedile posteriore e lo schienale per assicurarsi che siano corret-
tamente bloccati e per garantire il corretto funzionamento della cintura di si-
curezza nei sedili posteriori.
Riposizionare i sedili posteriori della terza fila
● Aprire il portellone posteriore.
● Tirare la maniglia ⇒ fig. 91 2
per riposizionare il ripiano del sedile.
● Girare la maniglia ⇒ fig. 91 3. Il sedile completo si piega indietro.
● Premere il ripiano del sedile sullo schienale finché le calamite lo sosten-
gono in posizione corretta.
● Aprire la porta scorrevole.
● Riposizionare il sedile e premere con forza verso il basso fino a sentire
che si incastra.
● Girare il sedile posteriore e lo schienale per assicurarsi che siano corret-
tamente bloccati e per garantire il corretto funzionamento della cintura di si-
curezza nei sedili posteriori.
ATTENZIONE
Ripiegando e sollevando i sedili posteriori in modo incontrollato o senza
prestare attenzione si possono provocare lesioni gravi.
● Non ripiegare e non sollevare mai gli schienali durante la marcia. 

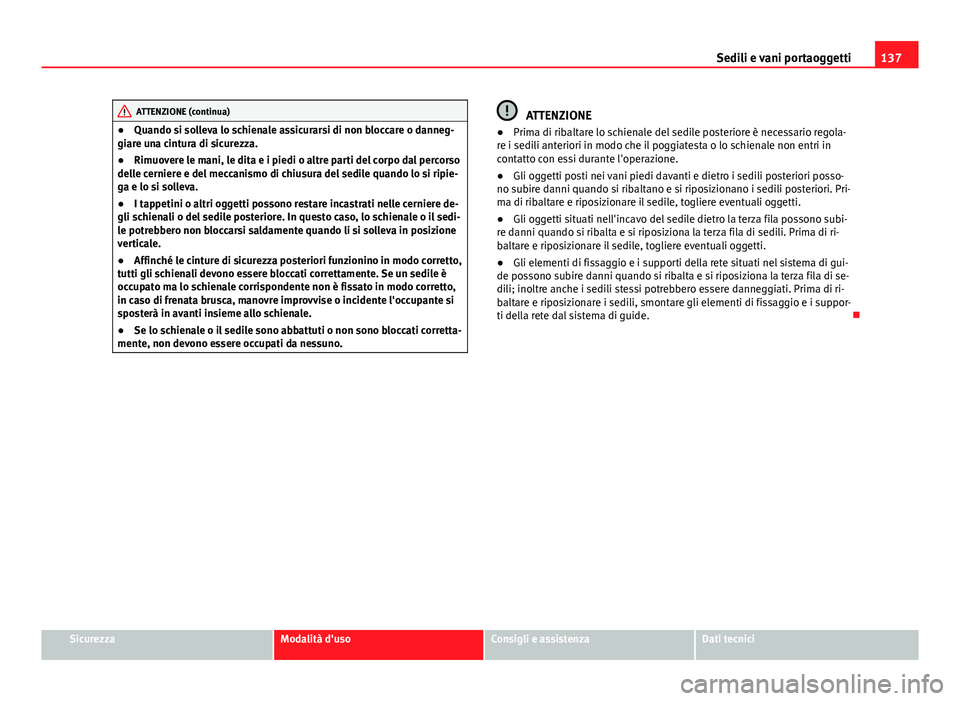

137
Sedili e vani portaoggetti
ATTENZIONE (continua)
● Quando si solleva lo schienale assicurarsi di non bloccare o danneg-
giare una cintura di sicurezza.
● Rimuovere le mani, le dita e i piedi o altre parti del corpo dal percorso
delle cerniere e del meccanismo di chiusura del sedile quando lo si ripie-
ga e lo si solleva.
● I tappetini o altri oggetti possono restare incastrati nelle cerniere de-
gli schienali o del sedile posteriore. In questo caso, lo schienale o il sedi-
le potrebbero non bloccarsi saldamente quando li si solleva in posizione
verticale.
● Affinché le cinture di sicurezza posteriori funzionino in modo corretto,
tutti gli schienali devono essere bloccati correttamente. Se un sedile è
occupato ma lo schienale corrispondente non è fissato in modo corretto,
in caso di frenata brusca, manovre improvvise o incidente l'occupante si
sposterà in avanti insieme allo schienale.
● Se lo schienale o il sedile sono abbattuti o non sono bloccati corretta-
mente, non devono essere occupati da nessuno.ATTENZIONE
● Prima di ribaltare lo schienale del sedile posteriore è necessario regola-
re i sedili anteriori in modo che il poggiatesta o lo schienale non entri in
contatto con essi durante l'operazione.
● Gli oggetti posti nei vani piedi davanti e dietro i sedili posteriori posso-
no subire danni quando si ribaltano e si riposizionano i sedili posteriori. Pri-
ma di ribaltare e riposizionare il sedile, togliere eventuali oggetti.
● Gli oggetti situati nell'incavo del sedile dietro la terza fila possono subi-
re danni quando si ribalta e si riposiziona la terza fila di sedili. Prima di ri-
baltare e riposizionare il sedile, togliere eventuali oggetti.
● Gli elementi di fissaggio e i supporti della rete situati nel sistema di gui-
de possono subire danni quando si ribalta e si riposiziona la terza fila di se-
dili; inoltre anche i sedili stessi potrebbero essere danneggiati. Prima di ri-
baltare e riposizionare i sedili, smontare gli elementi di fissaggio e i suppor-
ti della rete dal sistema di guide. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

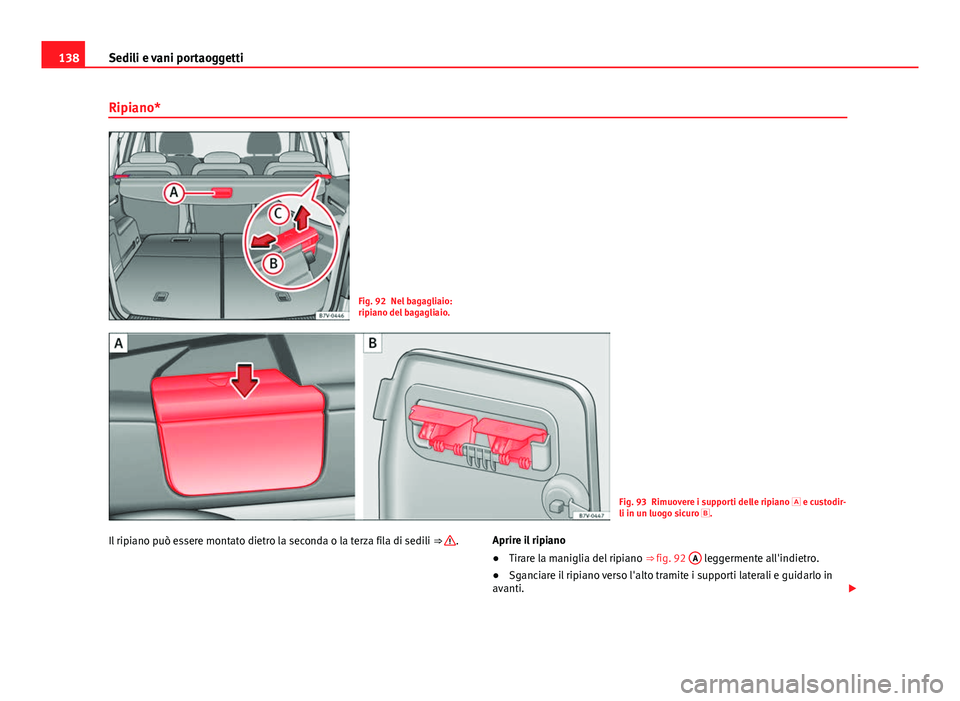

138Sedili e vani portaoggetti
Ripiano*
Fig. 92 Nel bagagliaio:
ripiano del bagagliaio.
Fig. 93 Rimuovere i supporti delle ripiano  e custodir-
li in un luogo sicuro .
Il ripiano può essere montato dietro la seconda o la terza fila di sedili ⇒ 
.Aprire il ripiano
●
Tirare la maniglia del ripiano ⇒ fig. 92 A leggermente all'indietro.
● Sganciare il ripiano verso l'alto tramite i supporti laterali e guidarlo in
avanti. 

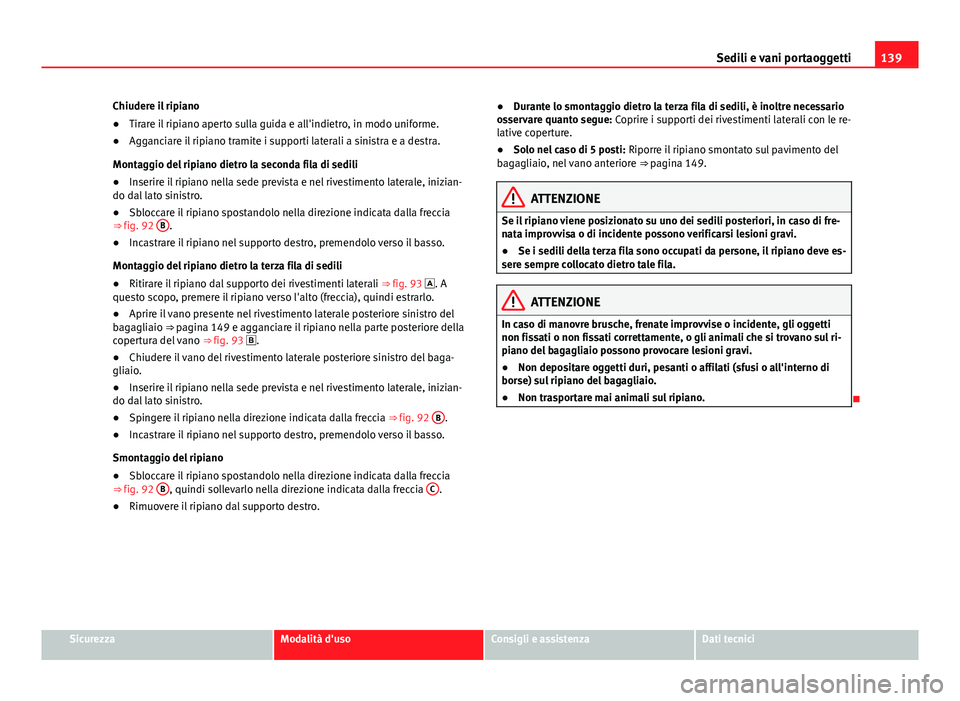

139
Sedili e vani portaoggetti
Chiudere il ripiano
● Tirare il ripiano aperto sulla guida e all'indietro, in modo uniforme.
● Agganciare il ripiano tramite i supporti laterali a sinistra e a destra.
Montaggio del ripiano dietro la seconda fila di sedili
● Inserire il ripiano nella sede prevista e nel rivestimento laterale, inizian-
do dal lato sinistro.
● Sbloccare il ripiano spostandolo nella direzione indicata dalla freccia
⇒  fig. 92 B
.
● Incastrare il ripiano nel supporto destro, premendolo verso il basso.
Montaggio del ripiano dietro la terza fila di sedili
● Ritirare il ripiano dal supporto dei rivestimenti laterali ⇒ fig. 93 . A
questo scopo, premere il ripiano verso l'alto (freccia), quindi estrarlo.
● Aprire il vano presente nel rivestimento laterale posteriore sinistro del
bagagliaio ⇒ pagina 149 e agganciare il ripiano nella parte posteriore della
copertura del vano ⇒ fig. 93 .
● Chiudere il vano del rivestimento laterale posteriore sinistro del baga-
gliaio.
● Inserire il ripiano nella sede prevista e nel rivestimento laterale, inizian-
do dal lato sinistro.
● Spingere il ripiano nella direzione indicata dalla freccia ⇒ fig. 92 B
.
● Incastrare il ripiano nel supporto destro, premendolo verso il basso.
Smontaggio del ripiano
● Sbloccare il ripiano spostandolo nella direzione indicata dalla freccia
⇒ fig. 92 B
, quindi sollevarlo nella direzione indicata dalla freccia C.
● Rimuovere il ripiano dal supporto destro. ●
Durante lo smontaggio dietro la terza fila di sedili, è inoltre necessario
osservare quanto segue: Coprire i supporti dei rivestimenti laterali con le re-
lative coperture.
● Solo nel caso di 5 posti: Riporre il ripiano smontato sul pavimento del
bagagliaio, nel vano anteriore ⇒ pagina 149.
ATTENZIONE
Se il ripiano viene posizionato su uno dei sedili posteriori, in caso di fre-
nata improvvisa o di incidente possono verificarsi lesioni gravi.
● Se i sedili della terza fila sono occupati da persone, il ripiano deve es-
sere sempre collocato dietro tale fila.
ATTENZIONE
In caso di manovre brusche, frenate improvvise o incidente, gli oggetti
non fissati o non fissati correttamente, o gli animali che si trovano sul ri-
piano del bagagliaio possono provocare lesioni gravi.
● Non depositare oggetti duri, pesanti o affilati (sfusi o all'interno di
borse) sul ripiano del bagagliaio.
● Non trasportare mai animali sul ripiano.

SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

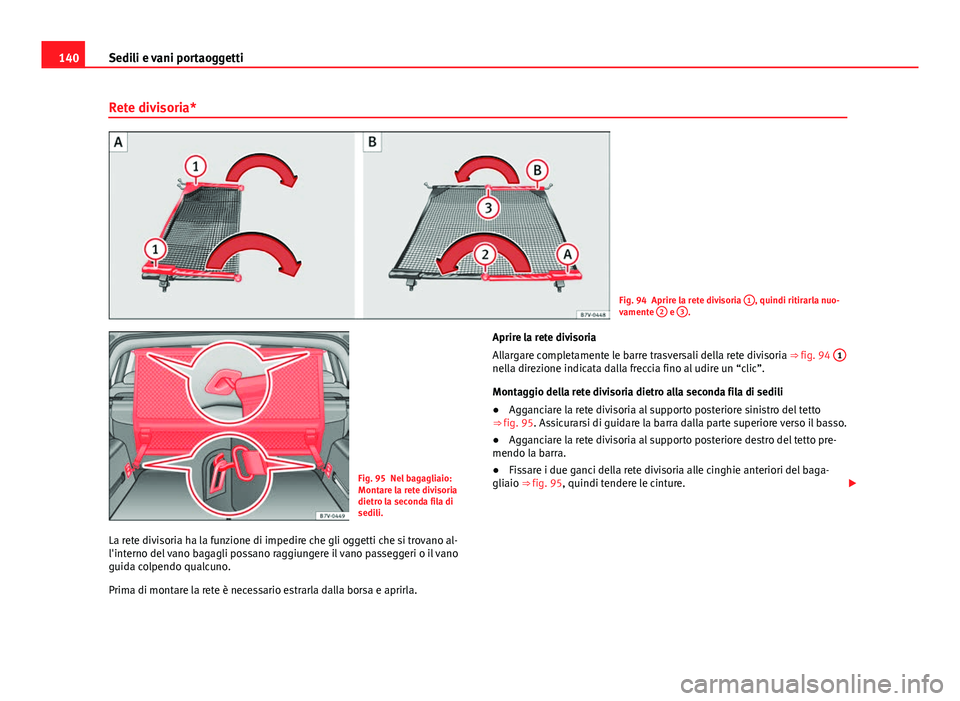

140Sedili e vani portaoggetti
Rete divisoria*
Fig. 94 Aprire la rete divisoria 1, quindi ritirarla nuo-
vamente 2 e 3.
Fig. 95 Nel bagagliaio:
Montare la rete divisoria
dietro la seconda fila di
sedili.
La rete divisoria ha la funzione di impedire che gli oggetti che si trovano al-
l'interno del vano bagagli possano raggiungere il vano passeggeri o il vano
guida colpendo qualcuno.
Prima di montare la rete è necessario estrarla dalla borsa e aprirla. Aprire la rete divisoria
Allargare completamente le barre trasversali della rete divisoria ⇒ fig. 94
1
nella direzione indicata dalla freccia fino al udire un “clic”.
Montaggio della rete divisoria dietro alla seconda fila di sedili
●
Agganciare la rete divisoria al supporto posteriore sinistro del tetto
⇒ fig. 95. Assicurarsi di guidare la barra dalla parte superiore verso il basso.
● Agganciare la rete divisoria al supporto posteriore destro del tetto pre-
mendo la barra.
● Fissare i due ganci della rete divisoria alle cinghie anteriori del baga-
gliaio ⇒ fig. 95, quindi tendere le cinture. 

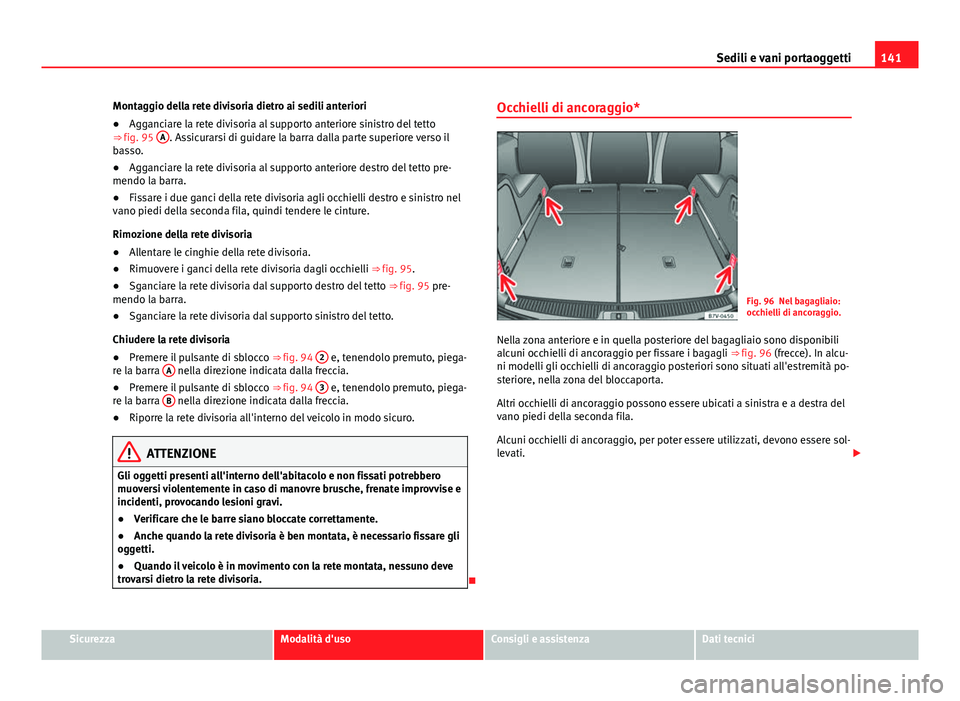

141
Sedili e vani portaoggetti
Montaggio della rete divisoria dietro ai sedili anteriori
● Agganciare la rete divisoria al supporto anteriore sinistro del tetto
⇒  fig. 95 A
. Assicurarsi di guidare la barra dalla parte superiore verso il
basso.
● Agganciare la rete divisoria al supporto anteriore destro del tetto pre-
mendo la barra.
● Fissare i due ganci della rete divisoria agli occhielli destro e sinistro nel
vano piedi della seconda fila, quindi tendere le cinture.
Rimozione della rete divisoria
● Allentare le cinghie della rete divisoria.
● Rimuovere i ganci della rete divisoria dagli occhielli ⇒ fig. 95.
● Sganciare la rete divisoria dal supporto destro del tetto ⇒ fig. 95 pre-
mendo la barra.
● Sganciare la rete divisoria dal supporto sinistro del tetto.
Chiudere la rete divisoria
● Premere il pulsante di sblocco ⇒ fig. 94 2
e, tenendolo premuto, piega-
re la barra A nella direzione indicata dalla freccia.
● Premere il pulsante di sblocco ⇒ fig. 94 3 e, tenendolo premuto, piega-
re la barra B nella direzione indicata dalla freccia.
● Riporre la rete divisoria all'interno del veicolo in modo sicuro.
ATTENZIONE
Gli oggetti presenti all'interno dell'abitacolo e non fissati potrebbero
muoversi violentemente in caso di manovre brusche, frenate improvvise e
incidenti, provocando lesioni gravi.
● Verificare che le barre siano bloccate correttamente.
● Anche quando la rete divisoria è ben montata, è necessario fissare gli
oggetti.
● Quando il veicolo è in movimento con la rete montata, nessuno deve
trovarsi dietro la rete divisoria.
 Occhielli di ancoraggio*
Fig. 96 Nel bagagliaio:
occhielli di ancoraggio.
Nella zona anteriore e in quella posteriore del bagagliaio sono disponibili
alcuni occhielli di ancoraggio per fissare i bagagli ⇒ fig. 96 (frecce). In alcu-
ni modelli gli occhielli di ancoraggio posteriori sono situati all'estremità po-
steriore, nella zona del bloccaporta.
Altri occhielli di ancoraggio possono essere ubicati a sinistra e a destra del
vano piedi della seconda fila.
Alcuni occhielli di ancoraggio, per poter essere utilizzati, devono essere sol-
levati. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

142Sedili e vani portaoggetti
ATTENZIONE
In caso di frenata brusca o incidente, eventuali corde e cinghie di soste-
gno non adeguate o danneggiate possono lacerarsi. In questo caso, gli
oggetti potrebbero muoversi improvvisamente all'interno dell'abitacolo
provocando lesioni gravi o letali.
● Utilizzare sempre corde o cinghie di sostegno adeguate e non dan-
neggiate.
● Fissare le corde e le cinghie di sostegno agli occhielli di ancoraggio.
● Gli oggetti non saldamente fissati nel bagagliaio possono spostarsi
improvvisamente e influire sulla tenuta di strada del veicolo.
● Fissare anche gli oggetti piccoli e leggeri.
● Non fissare mai agli occhielli un carico superiore a quello che posso-
no sopportare.
● Non fissare mai un sedile per bambini agli occhielli di ancoraggio.
Avvertenza
● Il carico massimo degli occhielli di ancoraggio è di circa 3,5 Kn (3,57
Kp).
● Le cinghie di trasporto e di sistemi di sostegno sono disponibili presso
le officine specializzate. SEAT raccomanda di rivolgersi a un centro Service. Sistema di guide con elementi di fissaggio*

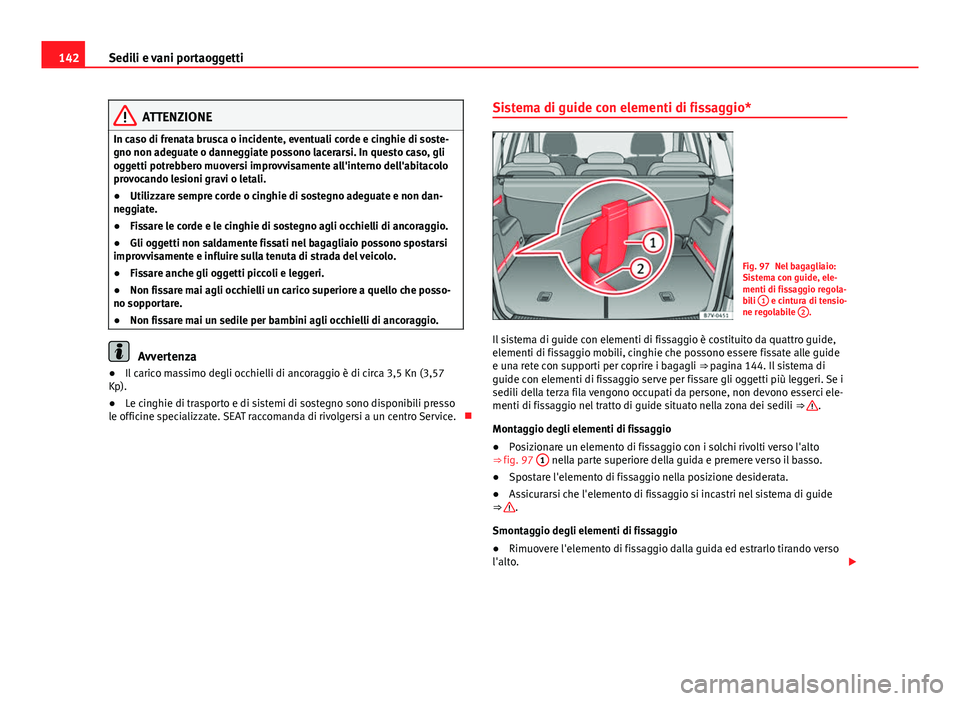

Fig. 97 Nel bagagliaio:
Sistema con guide, ele-
menti di fissaggio regola-
bili
1
e cintura di tensio-
ne regolabile 2.
Il sistema di guide con elementi di fissaggio è costituito da quattro guide,
elementi di fissaggio mobili, cinghie che possono essere fissate alle guide
e una rete con supporti per coprire i bagagli ⇒ pagina 144. Il sistema di
guide con elementi di fissaggio serve per fissare gli oggetti più leggeri. Se i
sedili della terza fila vengono occupati da persone, non devono esserci ele-
menti di fissaggio nel tratto di guide situato nella zona dei sedili ⇒ 
.
Montaggio degli elementi di fissaggio
● Posizionare un elemento di fissaggio con i solchi rivolti verso l'alto
⇒ fig. 97 1
nella parte superiore della guida e premere verso il basso.
● Spostare l'elemento di fissaggio nella posizione desiderata.
● Assicurarsi che l'elemento di fissaggio si incastri nel sistema di guide
⇒ 
.
Smontaggio degli elementi di fissaggio
● Rimuovere l'elemento di fissaggio dalla guida ed estrarlo tirando verso
l'alto. 
