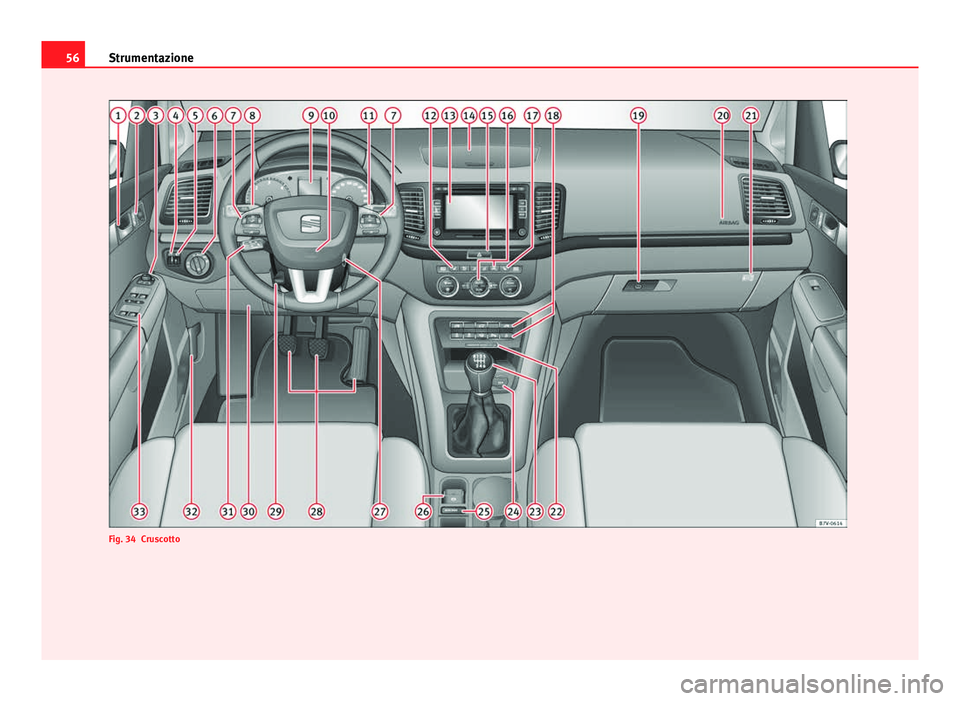

56Strumentazione
Fig. 34 Cruscotto

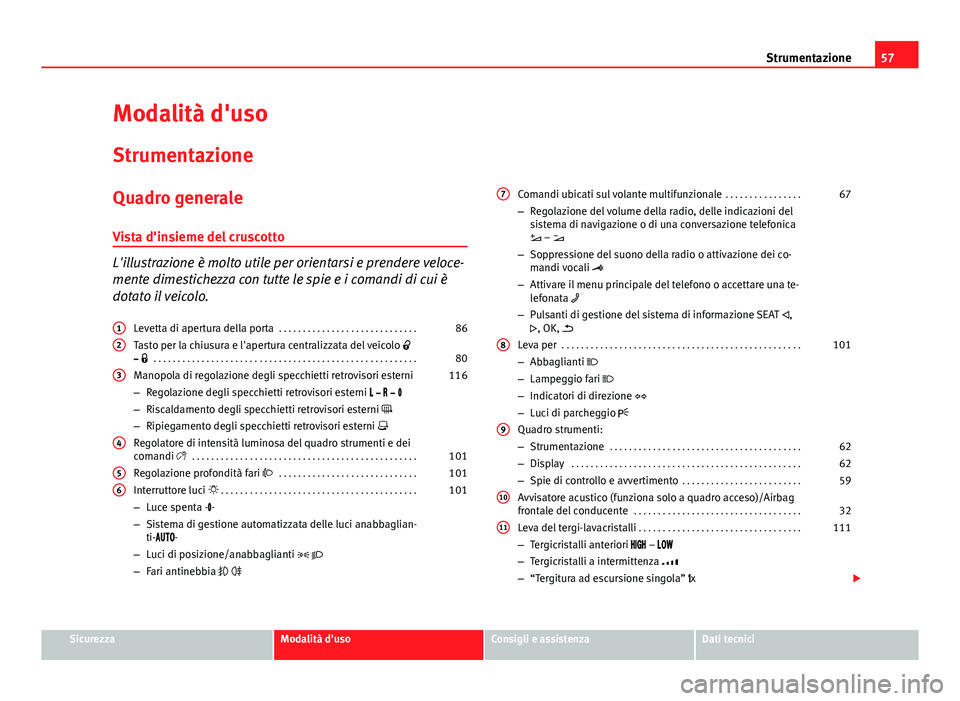

57
Strumentazione
Modalità d'uso Strumentazione
Quadro generale Vista d'insieme del cruscotto
L'illustrazione è molto utile per orientarsi e prendere veloce-
mente dimestichezza con tutte le spie e i comandi di cui è
dotato il veicolo. Levetta di apertura della porta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
Tasto per la chiusura e l'apertura centralizzata del veicolo 
  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Manopola di regolazione degli specchietti retrovisori esterni 116
– Regolazione degli specchietti retrovisori esterni     
– Riscaldamento degli specchietti retrovisori esterni 
– Ripiegamento degli specchietti retrovisori esterni 
Regolatore di intensità luminosa del quadro strumenti e dei
comandi  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
Regolazione profondità fari  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
Interruttore luci  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
– Luce spenta --
– Sistema di gestione automatizzata delle luci anabbaglian-
ti--
– Luci di posizione/anabbaglianti  
– Fari antinebbia  
1
2
3
4
56
Comandi ubicati sul volante multifunzionale
. . . . . . . . . . . . . . . .67
– Regolazione del volume della radio, delle indicazioni del
sistema di navigazione o di una conversazione telefonica
 – 
– Soppressione del suono della radio o attivazione dei co-
mandi vocali 
– Attivare il menu principale del telefono o accettare una te-
lefonata 
– Pulsanti di gestione del sistema di informazione SEAT ,
, OK, 
Leva per . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
– Abbaglianti 
– Lampeggio fari 
– Indicatori di direzione 
– Luci di parcheggio 
Quadro strumenti:
– Strumentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
– Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
– Spie di controllo e avvertimento . . . . . . . . . . . . . . . . . . . . . . . . . 59
Avvisatore acustico (funziona solo a quadro acceso)/Airbag
frontale del conducente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Leva del tergi-lavacristalli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
– Tergicristalli anteriori  – 
– Tergicristalli a intermittenza 
– “Tergitura ad escursione singola” x 
7
8
9
10
11
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

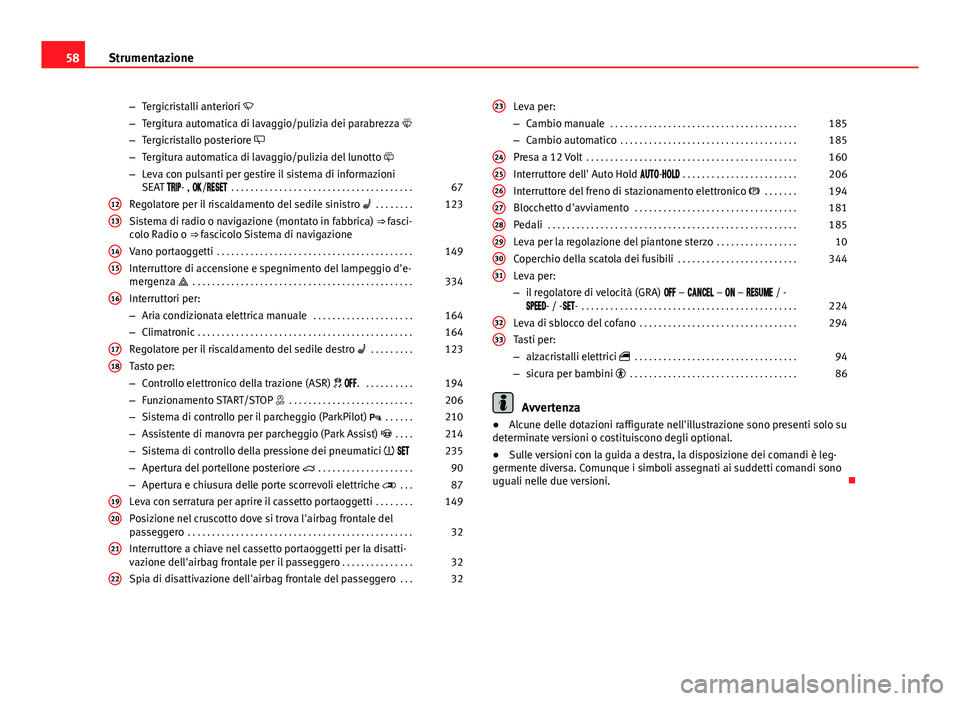

58Strumentazione
–Tergicristalli anteriori 
– Tergitura automatica di lavaggio/pulizia dei parabrezza 
– Tergicristallo posteriore 
– Tergitura automatica di lavaggio/pulizia del lunotto 
– Leva con pulsanti per gestire il sistema di informazioni
SEAT  - , / . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Regolatore per il riscaldamento del sedile sinistro  . . . . . . . . 123
Sistema di radio o navigazione (montato in fabbrica) ⇒  fasci-
colo Radio o ⇒  fascicolo Sistema di navigazione
Vano portaoggetti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
Interruttore di accensione e spegnimento del lampeggio d'e-
mergenza  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 334
Interruttori per:
– Aria condizionata elettrica manuale . . . . . . . . . . . . . . . . . . . . .164
– Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
Regolatore per il riscaldamento del sedile destro  . . . . . . . . . 123
Tasto per:
– Controllo elettronico della trazione (ASR)  . . . . . . . . . . .194
– Funzionamento START/STOP  . . . . . . . . . . . . . . . . . . . . . . . . . . 206
– Sistema di controllo per il parcheggio (ParkPilot)  . . . . . .210
– Assistente di manovra per parcheggio (Park Assist)  . . . . 214
– Sistema di controllo della pressione dei pneumatici   235
– Apertura del portellone posteriore  . . . . . . . . . . . . . . . . . . . . 90
– Apertura e chiusura delle porte scorrevoli elettriche  . . .87
Leva con serratura per aprire il cassetto portaoggetti . . . . . . . .149
Posizione nel cruscotto dove si trova l'airbag frontale del
passeggero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Interruttore a chiave nel cassetto portaoggetti per la disatti-
vazione dell'airbag frontale per il passeggero . . . . . . . . . . . . . . .32
Spia di disattivazione dell'airbag frontale del passeggero . . .32
12
13
1415
16
1718
1920
21
22
Leva per:
–
Cambio manuale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185
– Cambio automatico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185
Presa a 12 Volt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
Interruttore dell' Auto Hold - . . . . . . . . . . . . . . . . . . . . . . . .206
Interruttore del freno di stazionamento elettronico  . . . . . . . 194
Blocchetto d'avviamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181
Pedali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185
Leva per la regolazione del piantone sterzo . . . . . . . . . . . . . . . . .10
Coperchio della scatola dei fusibili . . . . . . . . . . . . . . . . . . . . . . . . .344
Leva per:
– il regolatore di velocità (GRA)  –  –  –  / -
- / -- . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 224
Leva di sblocco del cofano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 294
Tasti per:
– alzacristalli elettrici  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
– sicura per bambini  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
Avvertenza
● Alcune delle dotazioni raffigurate nell'illustrazione sono presenti solo su
determinate versioni o costituiscono degli optional.
● Sulle versioni con la guida a destra, la disposizione dei comandi è leg-
germente diversa. Comunque i simboli assegnati ai suddetti comandi sono
uguali nelle due versioni. 
23
2425262728293031
3233

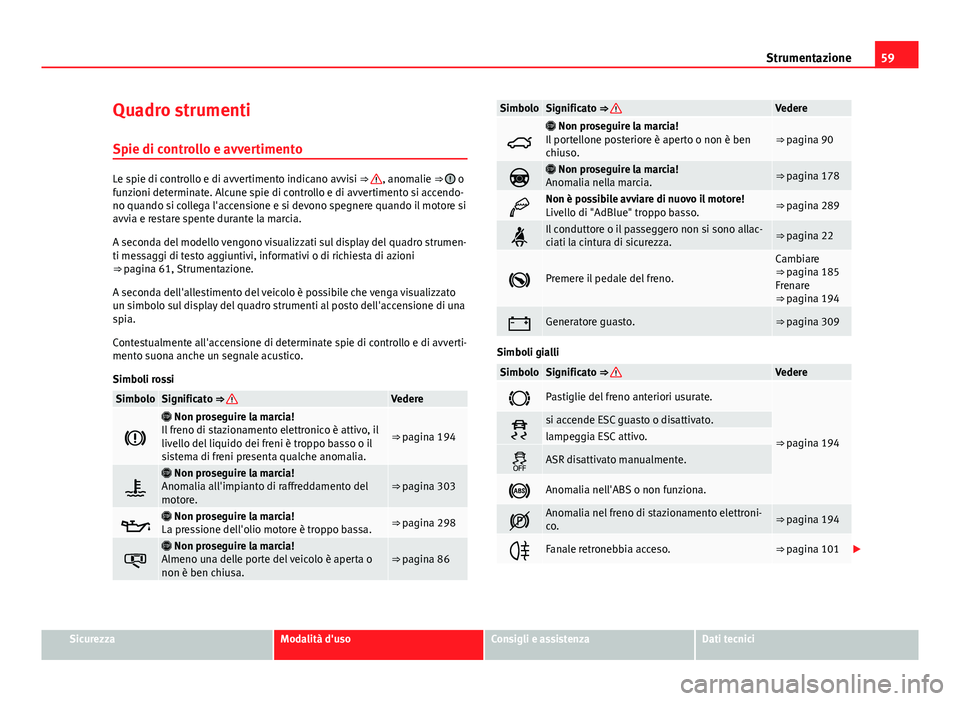

59
Strumentazione
Quadro strumenti Spie di controllo e avvertimento
Le spie di controllo e di avvertimento indicano avvisi ⇒ , anomalie ⇒  o
funzioni determinate. Alcune spie di controllo e di avvertimento si accendo-
no quando si collega l'accensione e si devono spegnere quando il motore si
avvia e restare spente durante la marcia.
A seconda del modello vengono visualizzati sul display del quadro strumen-
ti messaggi di testo aggiuntivi, informativi o di richiesta di azioni
⇒ pagina 61, Strumentazione.
A seconda dell'allestimento del veicolo è possibile che venga visualizzato
un simbolo sul display del quadro strumenti al posto dell'accensione di una
spia.
Contestualmente all'accensione di determinate spie di controllo e di avverti-
mento suona anche un segnale acustico.
Simboli rossi
SimboloSignificato ⇒ Vedere

 Non proseguire la marcia!
Il freno di stazionamento elettronico è attivo, il
livello del liquido dei freni è troppo basso o il
sistema di freni presenta qualche anomalia.
⇒ pagina 194

 Non proseguire la marcia!
Anomalia all'impianto di raffreddamento del
motore.⇒ pagina 303
 Non proseguire la marcia!
La pressione dell'olio motore è troppo bassa.⇒ pagina 298

 Non proseguire la marcia!
Almeno una delle porte del veicolo è aperta o
non è ben chiusa.⇒ pagina 86
SimboloSignificato ⇒ Vedere

 Non proseguire la marcia!
Il portellone posteriore è aperto o non è ben
chiuso.⇒ pagina 90
 Non proseguire la marcia!
Anomalia nella marcia.⇒ pagina 178
Non è possibile avviare di nuovo il motore!
Livello di "AdBlue" troppo basso.⇒ pagina 289
Il conduttore o il passeggero non si sono allac-
ciati la cintura di sicurezza.⇒ pagina 22
Premere il pedale del freno.
Cambiare
⇒ pagina 185
Frenare
⇒ pagina 194
Generatore guasto.⇒ pagina 309
Simboli gialli
SimboloSignificato ⇒ Vedere
Pastiglie del freno anteriori usurate.
⇒ pagina 194si accende ESC guasto o disattivato.lampeggia ESC attivo.
ASR disattivato manualmente.
Anomalia nell'ABS o non funziona.
Anomalia nel freno di stazionamento elettroni-
co.⇒ pagina 194
Fanale retronebbia acceso.⇒ pagina 101 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

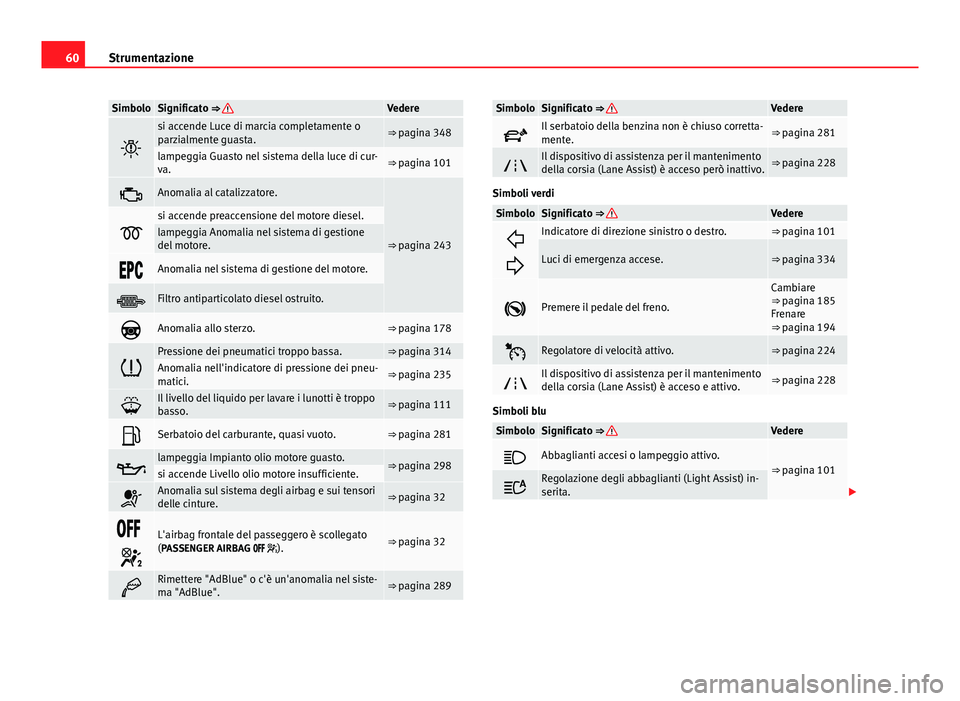

60Strumentazione
SimboloSignificato ⇒ Vedere

si accende Luce di marcia completamente o
parzialmente guasta.⇒ pagina 348
lampeggia Guasto nel sistema della luce di cur-
va.⇒ pagina 101
Anomalia al catalizzatore.
⇒ pagina 243
si accende preaccensione del motore diesel.lampeggia Anomalia nel sistema di gestione
del motore.
Anomalia nel sistema di gestione del motore.
Filtro antiparticolato diesel ostruito.
Anomalia allo sterzo.⇒ pagina 178

Pressione dei pneumatici troppo bassa.⇒ pagina 314Anomalia nell'indicatore di pressione dei pneu-
matici.⇒ pagina 235
Il livello del liquido per lavare i lunotti è troppo
basso.⇒ pagina 111
Serbatoio del carburante, quasi vuoto.⇒ pagina 281
lampeggia Impianto olio motore guasto.⇒ pagina 298si accende Livello olio motore insufficiente.
Anomalia sul sistema degli airbag e sui tensori
delle cinture.⇒ pagina 32

L'airbag frontale del passeggero è scollegato
(PASSENGER AIRBAG  ).⇒ pagina 32
Rimettere "AdBlue" o c'è un'anomalia nel siste-
ma "AdBlue".⇒ pagina 289
SimboloSignificato ⇒ Vedere
Il serbatoio della benzina non è chiuso corretta-
mente.⇒ pagina 281
Il dispositivo di assistenza per il mantenimento
della corsia (Lane Assist) è acceso però inattivo.⇒ pagina 228
Simboli verdi
SimboloSignificato ⇒ Vedere

Indicatore di direzione sinistro o destro.⇒ pagina 101
Luci di emergenza accese.⇒ pagina 334
Premere il pedale del freno.
Cambiare
⇒ pagina 185
Frenare
⇒ pagina 194
Regolatore di velocità attivo.⇒ pagina 224
Il dispositivo di assistenza per il mantenimento
della corsia (Lane Assist) è acceso e attivo.⇒ pagina 228
Simboli blu
SimboloSignificato ⇒ Vedere
Abbaglianti accesi o lampeggio attivo.⇒ pagina 101
Regolazione degli abbaglianti (Light Assist) in-
serita. 

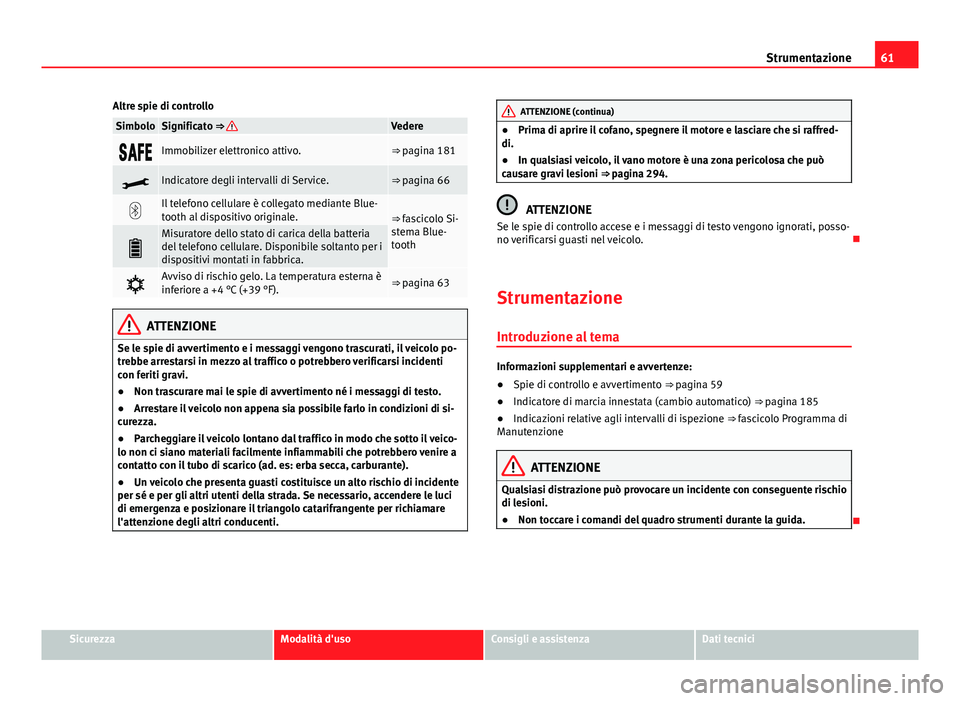

61
Strumentazione
Altre spie di controllo
SimboloSignificato ⇒ Vedere
Immobilizer elettronico attivo.⇒ pagina 181
Indicatore degli intervalli di Service.⇒ pagina 66
Il telefono cellulare è collegato mediante Blue-
tooth al dispositivo originale.⇒ fascicolo Si-
stema Blue-
tooth

Misuratore dello stato di carica della batteria
del telefono cellulare. Disponibile soltanto per i
dispositivi montati in fabbrica.
Avviso di rischio gelo. La temperatura esterna è
inferiore a +4 °C (+39 °F).⇒ pagina 63
ATTENZIONE
Se le spie di avvertimento e i messaggi vengono trascurati, il veicolo po-
trebbe arrestarsi in mezzo al traffico o potrebbero verificarsi incidenti
con feriti gravi.
● Non trascurare mai le spie di avvertimento né i messaggi di testo.
● Arrestare il veicolo non appena sia possibile farlo in condizioni di si-
curezza.
● Parcheggiare il veicolo lontano dal traffico in modo che sotto il veico-
lo non ci siano materiali facilmente infiammabili che potrebbero venire a
contatto con il tubo di scarico (ad. es: erba secca, carburante).
● Un veicolo che presenta guasti costituisce un alto rischio di incidente
per sé e per gli altri utenti della strada. Se necessario, accendere le luci
di emergenza e posizionare il triangolo catarifrangente per richiamare
l'attenzione degli altri conducenti.
ATTENZIONE (continua)
● Prima di aprire il cofano, spegnere il motore e lasciare che si raffred-
di.
● In qualsiasi veicolo, il vano motore è una zona pericolosa che può
causare gravi lesioni ⇒  pagina 294.
ATTENZIONE
Se le spie di controllo accese e i messaggi di testo vengono ignorati, posso-
no verificarsi guasti nel veicolo. 
Strumentazione Introduzione al tema
Informazioni supplementari e avvertenze:
● Spie di controllo e avvertimento ⇒ pagina 59
● Indicatore di marcia innestata (cambio automatico) ⇒ pagina 185
● Indicazioni relative agli intervalli di ispezione ⇒ fascicolo Programma di
Manutenzione
ATTENZIONE
Qualsiasi distrazione può provocare un incidente con conseguente rischio
di lesioni.
● Non toccare i comandi del quadro strumenti durante la guida.

SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

62Strumentazione
Vista del quadro strumenti

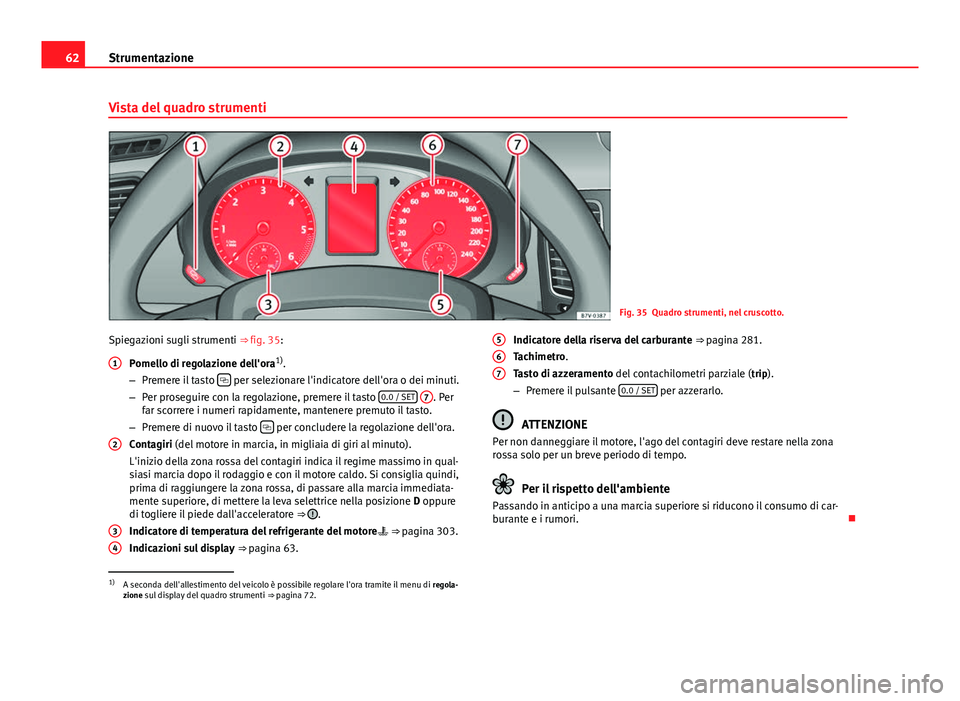

Fig. 35 Quadro strumenti, nel cruscotto.
Spiegazioni sugli strumenti ⇒ fig. 35: Pomello di regolazione dell'ora 1)
.
– Premere il tasto 
per selezionare l'indicatore dell'ora o dei minuti.
– Per proseguire con la regolazione, premere il tasto 0.0 / SET
7. Per
far scorrere i numeri rapidamente, mantenere premuto il tasto.
– Premere di nuovo il tasto 
per concludere la regolazione dell'ora.
Contagiri (del motore in marcia, in migliaia di giri al minuto).
L'inizio della zona rossa del contagiri indica il regime massimo in qual-
siasi marcia dopo il rodaggio e con il motore caldo. Si consiglia quindi,
prima di raggiungere la zona rossa, di passare alla marcia immediata-
mente superiore, di mettere la leva selettrice nella posizione D oppure
di togliere il piede dall'acceleratore ⇒ 
.
Indicatore di temperatura del refrigerante del motore  ⇒ pagina 303.
Indicazioni sul display ⇒ pagina 63.
1
2
34
Indicatore della riserva del carburante
⇒ pagina 281.
Tachimetro.
Tasto di azzeramento del contachilometri parziale ( trip).
– Premere il pulsante 0.0 / SET
per azzerarlo.
ATTENZIONE
Per non danneggiare il motore, l'ago del contagiri deve restare nella zona
rossa solo per un breve periodo di tempo.
Per il rispetto dell'ambiente
Passando in anticipo a una marcia superiore si riducono il consumo di car-
burante e i rumori. 
5
67
1)
A seconda dell'allestimento del veicolo è possibile regolare l'ora tramite il menu di regola-
zione sul display del quadro strumenti ⇒ pagina 72.
