Page 345 of 401

343
Per fare da sé
Componenti
Fig. 201 Componenti del
set degli attrezzi di bor-
do.
Il set degli attrezzi di bordo è diverso in funzione dell'allestimento del vei-
colo. Di seguito viene descritto l'equipaggiamento completo.
Elementi del set di attrezzi del veicolo
⇒ fig. 201
Adattatore per il bullone antifurto. SEAT consiglia di tenere sempre nel
veicolo l'adattatore per i bulloni delle ruote, insieme agli attrezzi di bor-
do. Sulla parte anteriore dell'adattatore è inciso il codice dei bulloni
delle ruote. Se l'adattatore viene smarrito, è possibile ottenerne un al-
tro indicando tale codice. Prendere nota del codice dei bulloni delle
ruote e custodirlo in un luogo diverso dal veicolo.
Occhiello di traino avvitabile.
Chiave per le ruote.
Cric elevatore. Piegare il cric prima di riporlo nella cassetta degli attrez-
zi.
Cric. Prima di riporre il cric nella cassetta degli attrezzi è necessario pie-
gare completamente la pinza.
1
234
5
Cacciavite con chiave esagonale nell'impugnatura, per svitare o avvita-
re i bulloni della ruota dopo averli allentati. La punta del cacciavite è
intercambiabile. Il cacciavite si trova sotto la chiave per le ruote.
Staffa per rimuovere i coprimozzi dalle ruote, i copricerchi integrali o i
cappucci dei bulloni della ruota.
6
7
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici
Page 346 of 401

344Per fare da sé

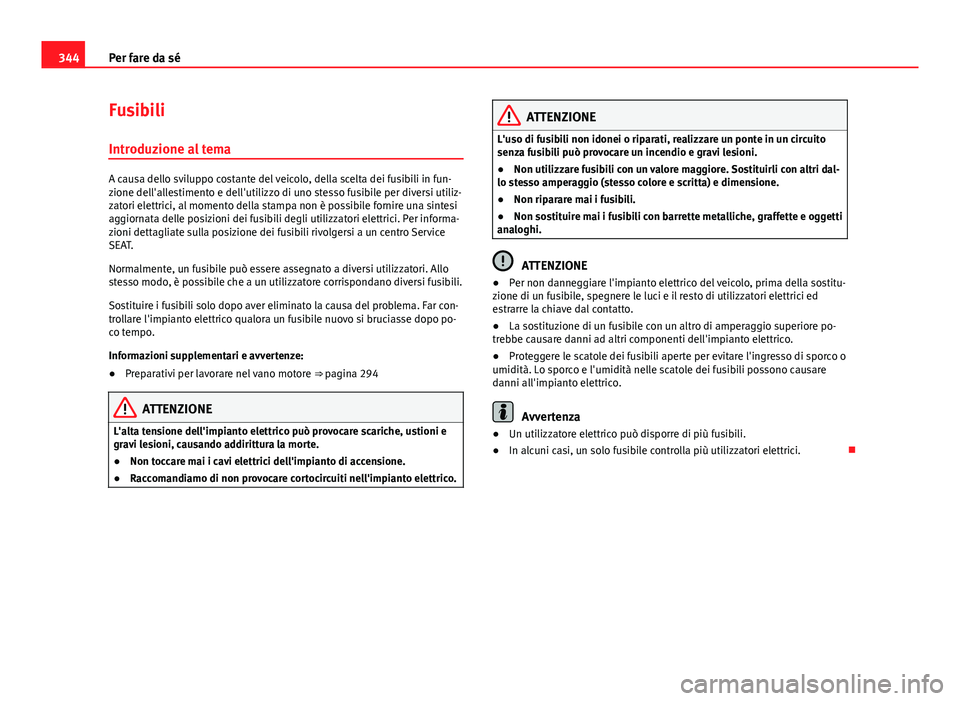

Fusibili
Introduzione al tema
A causa dello sviluppo costante del veicolo, della scelta dei fusibili in fun-
zione dell'allestimento e dell'utilizzo di uno stesso fusibile per diversi utiliz-
zatori elettrici, al momento della stampa non è possibile fornire una sintesi
aggiornata delle posizioni dei fusibili degli utilizzatori elettrici. Per informa-
zioni dettagliate sulla posizione dei fusibili rivolgersi a un centro Service
SEAT.
Normalmente, un fusibile può essere assegnato a diversi utilizzatori. Allo
stesso modo, è possibile che a un utilizzatore corrispondano diversi fusibili.
Sostituire i fusibili solo dopo aver eliminato la causa del problema. Far con-
trollare l'impianto elettrico qualora un fusibile nuovo si bruciasse dopo po-
co tempo.
Informazioni supplementari e avvertenze:
● Preparativi per lavorare nel vano motore ⇒ pagina 294
ATTENZIONE
L'alta tensione dell'impianto elettrico può provocare scariche, ustioni e
gravi lesioni, causando addirittura la morte.
● Non toccare mai i cavi elettrici dell'impianto di accensione.
● Raccomandiamo di non provocare cortocircuiti nell'impianto elettrico.
ATTENZIONE
L'uso di fusibili non idonei o riparati, realizzare un ponte in un circuito
senza fusibili può provocare un incendio e gravi lesioni.
● Non utilizzare fusibili con un valore maggiore. Sostituirli con altri dal-
lo stesso amperaggio (stesso colore e scritta) e dimensione.
● Non riparare mai i fusibili.
● Non sostituire mai i fusibili con barrette metalliche, graffette e oggetti
analoghi.
ATTENZIONE
● Per non danneggiare l'impianto elettrico del veicolo, prima della sostitu-
zione di un fusibile, spegnere le luci e il resto di utilizzatori elettrici ed
estrarre la chiave dal contatto.
● La sostituzione di un fusibile con un altro di amperaggio superiore po-
trebbe causare danni ad altri componenti dell'impianto elettrico.
● Proteggere le scatole dei fusibili aperte per evitare l'ingresso di sporco o
umidità. Lo sporco e l'umidità nelle scatole dei fusibili possono causare
danni all'impianto elettrico.
Avvertenza
● Un utilizzatore elettrico può disporre di più fusibili.
● In alcuni casi, un solo fusibile controlla più utilizzatori elettrici.
Page 347 of 401

345
Per fare da sé

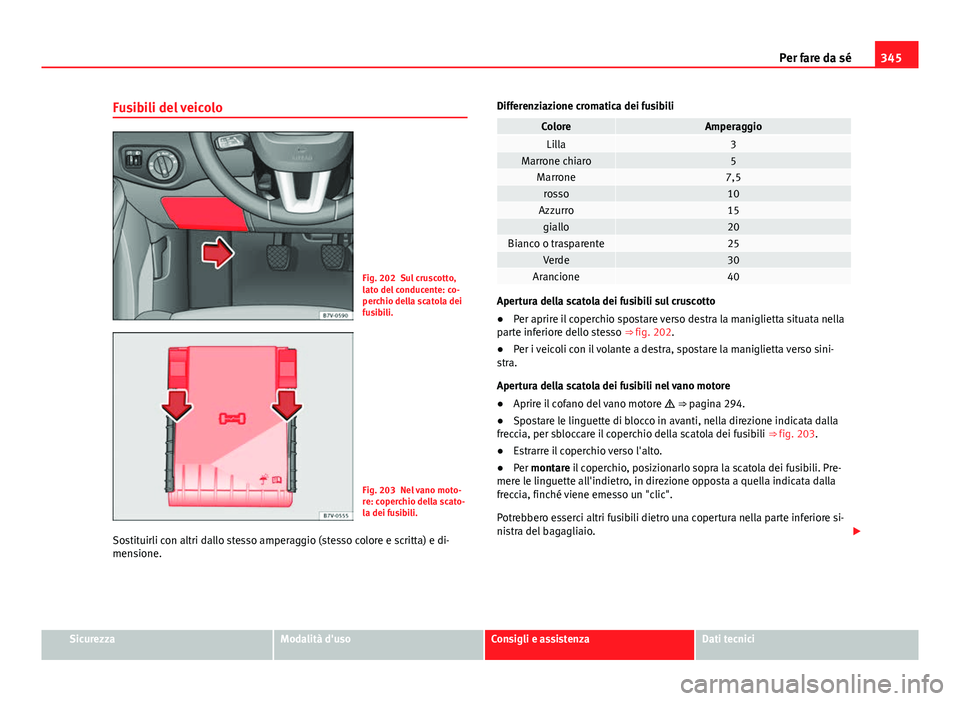

Fusibili del veicolo
Fig. 202 Sul cruscotto,
lato del conducente: co-
perchio della scatola dei
fusibili.
Fig. 203 Nel vano moto-
re: coperchio della scato-
la dei fusibili.
Sostituirli con altri dallo stesso amperaggio (stesso colore e scritta) e di-
mensione. Differenziazione cromatica dei fusibili
ColoreAmperaggioLilla3Marrone chiaro5Marrone7,5rosso10Azzurro15giallo20Bianco o trasparente25Verde30Arancione40
Apertura della scatola dei fusibili sul cruscotto
●
Per aprire il coperchio spostare verso destra la maniglietta situata nella
parte inferiore dello stesso ⇒ fig. 202.
● Per i veicoli con il volante a destra, spostare la maniglietta verso sini-
stra.
Apertura della scatola dei fusibili nel vano motore
● Aprire il cofano del vano motore ⇒ pagina 294.
● Spostare le linguette di blocco in avanti, nella direzione indicata dalla
freccia, per sbloccare il coperchio della scatola dei fusibili ⇒ fig. 203.
● Estrarre il coperchio verso l'alto.
● Per montare il coperchio, posizionarlo sopra la scatola dei fusibili. Pre-
mere le linguette all'indietro, in direzione opposta a quella indicata dalla
freccia, finché viene emesso un "clic".
Potrebbero esserci altri fusibili dietro una copertura nella parte inferiore si-
nistra del bagagliaio.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici
Page 348 of 401

346Per fare da sé
ATTENZIONE
● Smontare i coperchi delle scatole dei fusibili e rimontarli correttamente
per evitare problemi al veicolo.
● Proteggere le scatole dei fusibili aperte per evitare l'ingresso di sporco o
umidità. Lo sporco e l'umidità nelle scatole dei fusibili possono causare
danni all'impianto elettrico.
Avvertenza
Nel veicolo sono presenti altri fusibili oltre a quelli indicati in questo capito-
lo. Tali fusibili devono essere sostituiti esclusivamente presso un'officina
specializzata.

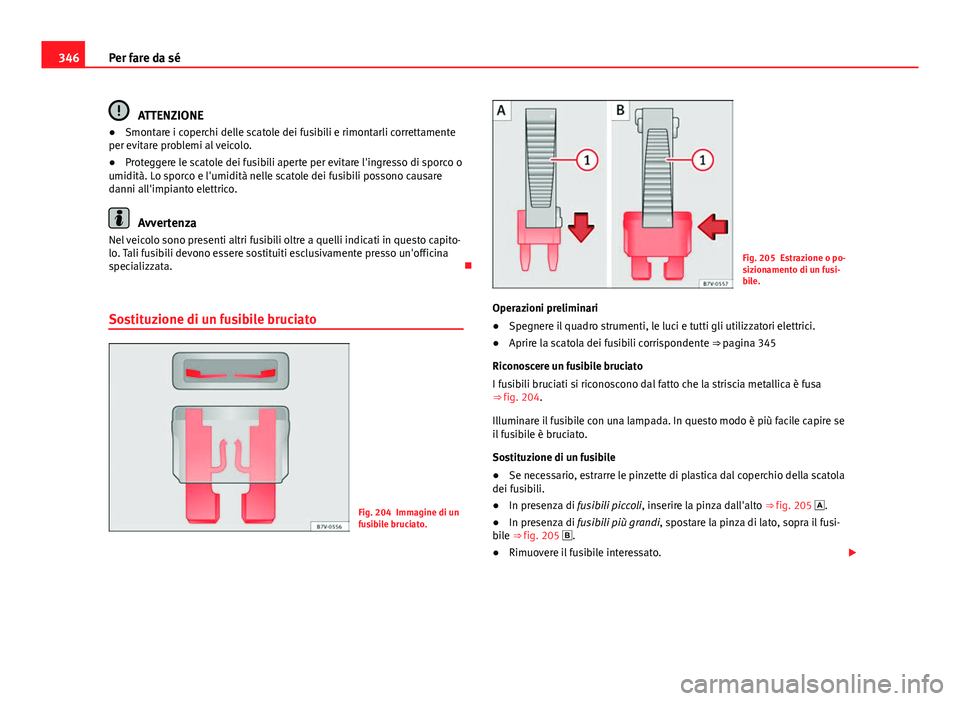

Sostituzione di un fusibile bruciato
Fig. 204 Immagine di un
fusibile bruciato.
Fig. 205 Estrazione o po-
sizionamento di un fusi-
bile.
Operazioni preliminari
● Spegnere il quadro strumenti, le luci e tutti gli utilizzatori elettrici.
● Aprire la scatola dei fusibili corrispondente
⇒ pagina 345
Riconoscere un fusibile bruciato
I fusibili bruciati si riconoscono dal fatto che la striscia metallica è fusa
⇒ fig. 204.
Illuminare il fusibile con una lampada. In questo modo è più facile capire se
il fusibile è bruciato.
Sostituzione di un fusibile
● Se necessario, estrarre le pinzette di plastica dal coperchio della scatola
dei fusibili.
● In presenza di fusibili piccoli, inserire la pinza dall'alto
⇒ fig. 205 .
● In presenza di fusibili più grandi, spostare la pinza di lato, sopra il fusi-
bile ⇒ fig. 205
.
● Rimuovere il fusibile interessato.
Page 349 of 401
347
Per fare da sé

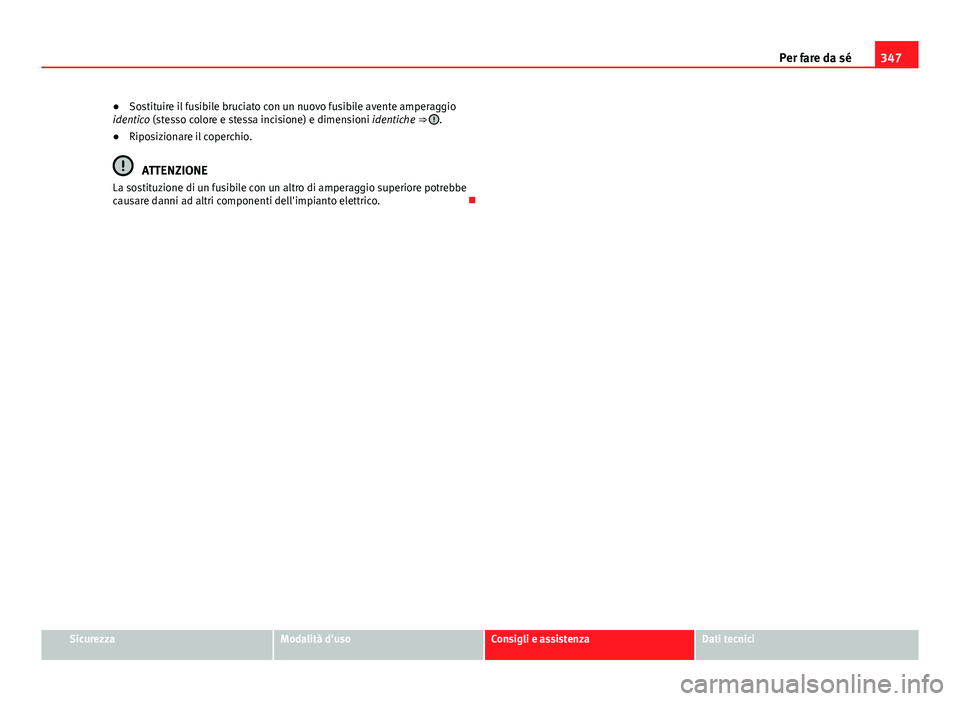

● Sostituire il fusibile bruciato con un nuovo fusibile avente amperaggio
identico (stesso colore e stessa incisione) e dimensioni identiche ⇒
.
● Riposizionare il coperchio.
ATTENZIONE
La sostituzione di un fusibile con un altro di amperaggio superiore potrebbe
causare danni ad altri componenti dell'impianto elettrico.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici
Page 350 of 401

348Per fare da sé

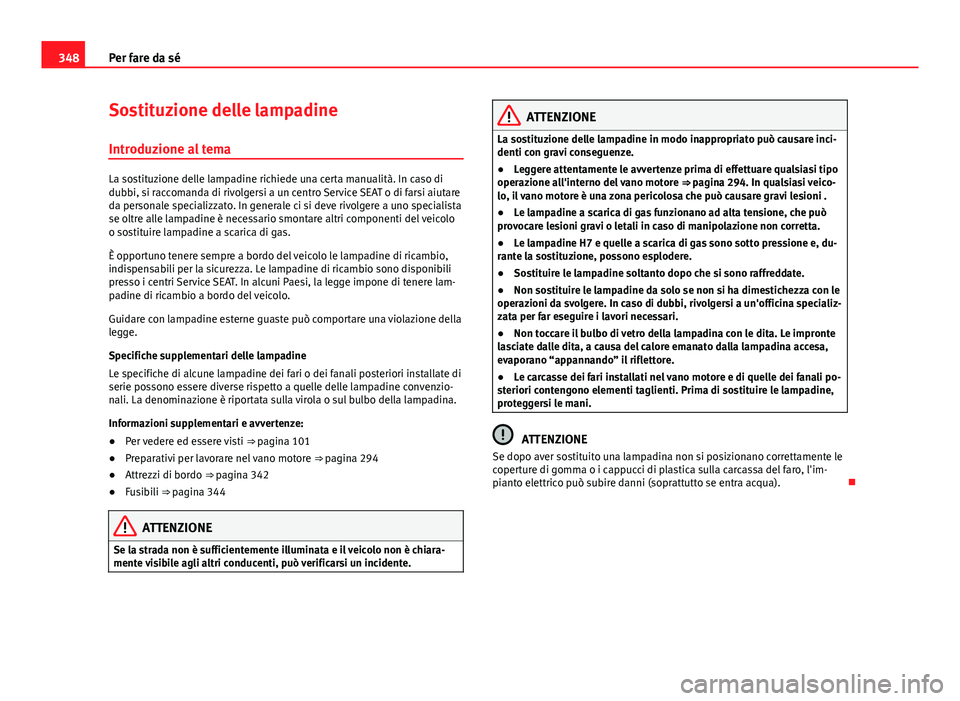

Sostituzione delle lampadine
Introduzione al tema
La sostituzione delle lampadine richiede una certa manualità. In caso di
dubbi, si raccomanda di rivolgersi a un centro Service SEAT o di farsi aiutare
da personale specializzato. In generale ci si deve rivolgere a uno specialista
se oltre alle lampadine è necessario smontare altri componenti del veicolo
o sostituire lampadine a scarica di gas.
È opportuno tenere sempre a bordo del veicolo le lampadine di ricambio,
indispensabili per la sicurezza. Le lampadine di ricambio sono disponibili
presso i centri Service SEAT. In alcuni Paesi, la legge impone di tenere lam-
padine di ricambio a bordo del veicolo.
Guidare con lampadine esterne guaste può comportare una violazione della
legge.
Specifiche supplementari delle lampadine
Le specifiche di alcune lampadine dei fari o dei fanali posteriori installate di
serie possono essere diverse rispetto a quelle delle lampadine convenzio-
nali. La denominazione è riportata sulla virola o sul bulbo della lampadina.
Informazioni supplementari e avvertenze:
● Per vedere ed essere visti ⇒ pagina 101
● Preparativi per lavorare nel vano motore ⇒ pagina 294
● Attrezzi di bordo ⇒ pagina 342
● Fusibili ⇒ pagina 344
ATTENZIONE
Se la strada non è sufficientemente illuminata e il veicolo non è chiara-
mente visibile agli altri conducenti, può verificarsi un incidente.
ATTENZIONE
La sostituzione delle lampadine in modo inappropriato può causare inci-
denti con gravi conseguenze.
● Leggere attentamente le avvertenze prima di effettuare qualsiasi tipo
operazione all'interno del vano motore ⇒ pagina 294. In qualsiasi veico-
lo, il vano motore è una zona pericolosa che può causare gravi lesioni .
● Le lampadine a scarica di gas funzionano ad alta tensione, che può
provocare lesioni gravi o letali in caso di manipolazione non corretta.
● Le lampadine H7 e quelle a scarica di gas sono sotto pressione e, du-
rante la sostituzione, possono esplodere.
● Sostituire le lampadine soltanto dopo che si sono raffreddate.
● Non sostituire le lampadine da solo se non si ha dimestichezza con le
operazioni da svolgere. In caso di dubbi, rivolgersi a un'officina specializ-
zata per far eseguire i lavori necessari.
● Non toccare il bulbo di vetro della lampadina con le dita. Le impronte
lasciate dalle dita, a causa del calore emanato dalla lampadina accesa,
evaporano “appannando” il riflettore.
● Le carcasse dei fari installati nel vano motore e di quelle dei fanali po-
steriori contengono elementi taglienti. Prima di sostituire le lampadine,
proteggersi le mani.
ATTENZIONE
Se dopo aver sostituito una lampadina non si posizionano correttamente le
coperture di gomma o i cappucci di plastica sulla carcassa del faro, l'im-
pianto elettrico può subire danni (soprattutto se entra acqua).
Page 351 of 401

349
Per fare da sé

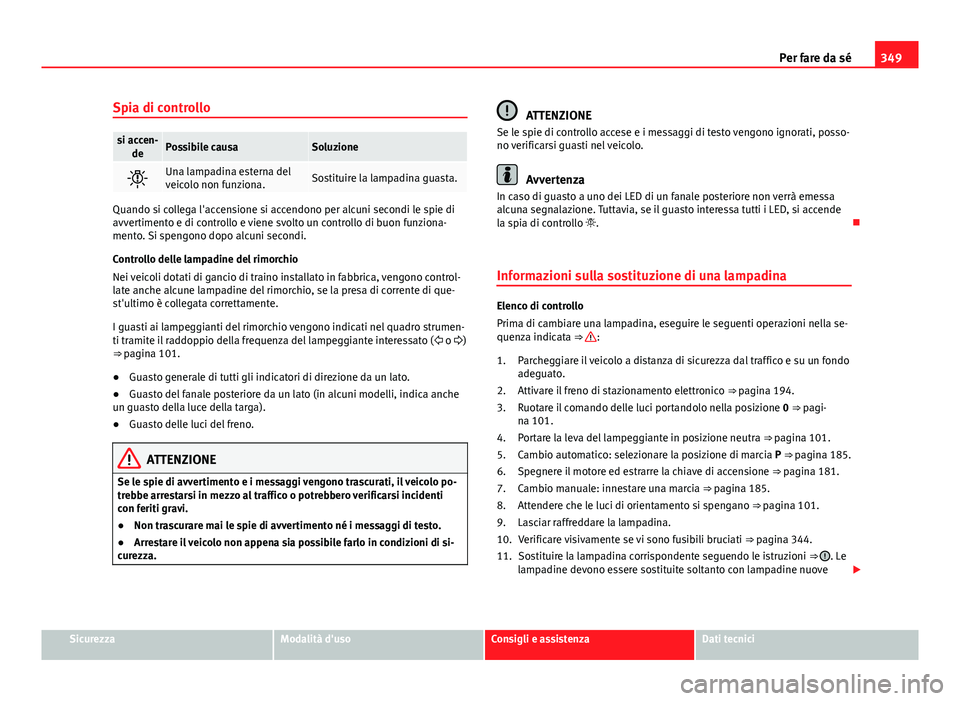

Spia di controllo
si accen- dePossibile causaSoluzione
Una lampadina esterna del
veicolo non funziona.Sostituire la lampadina guasta.
Quando si collega l'accensione si accendono per alcuni secondi le spie di
avvertimento e di controllo e viene svolto un controllo di buon funziona-
mento. Si spengono dopo alcuni secondi.
Controllo delle lampadine del rimorchio
Nei veicoli dotati di gancio di traino installato in fabbrica, vengono control-
late anche alcune lampadine del rimorchio, se la presa di corrente di que-
st'ultimo è collegata correttamente.
I guasti ai lampeggianti del rimorchio vengono indicati nel quadro strumen-
ti tramite il raddoppio della frequenza del lampeggiante interessato ( o )
⇒ pagina 101.
● Guasto generale di tutti gli indicatori di direzione da un lato.
● Guasto del fanale posteriore da un lato (in alcuni modelli, indica anche
un guasto della luce della targa).
● Guasto delle luci del freno.
ATTENZIONE
Se le spie di avvertimento e i messaggi vengono trascurati, il veicolo po-
trebbe arrestarsi in mezzo al traffico o potrebbero verificarsi incidenti
con feriti gravi.
● Non trascurare mai le spie di avvertimento né i messaggi di testo.
● Arrestare il veicolo non appena sia possibile farlo in condizioni di si-
curezza.
ATTENZIONE
Se le spie di controllo accese e i messaggi di testo vengono ignorati, posso-
no verificarsi guasti nel veicolo.
Avvertenza
In caso di guasto a uno dei LED di un fanale posteriore non verrà emessa
alcuna segnalazione. Tuttavia, se il guasto interessa tutti i LED, si accende
la spia di controllo .
Informazioni sulla sostituzione di una lampadina
Elenco di controllo
Prima di cambiare una lampadina, eseguire le seguenti operazioni nella se-
quenza indicata ⇒
:
Parcheggiare il veicolo a distanza di sicurezza dal traffico e su un fondo
adeguato.
Attivare il freno di stazionamento elettronico ⇒ pagina 194.
Ruotare il comando delle luci portandolo nella posizione 0
⇒ pagi-
na 101.
Portare la leva del lampeggiante in posizione neutra ⇒ pagina 101.
Cambio automatico: selezionare la posizione di marcia P ⇒ pagina 185.
Spegnere il motore ed estrarre la chiave di accensione ⇒ pagina 181.
Cambio manuale: innestare una marcia ⇒ pagina 185.
Attendere che le luci di orientamento si spengano ⇒ pagina 101.
Lasciar raffreddare la lampadina. Verificare visivamente se vi sono fusibili bruciati ⇒ pagina 344.
Sostituire la lampadina corrispondente seguendo le istruzioni ⇒
. Le
lampadine devono essere sostituite soltanto con lampadine nuove
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici
Page 352 of 401

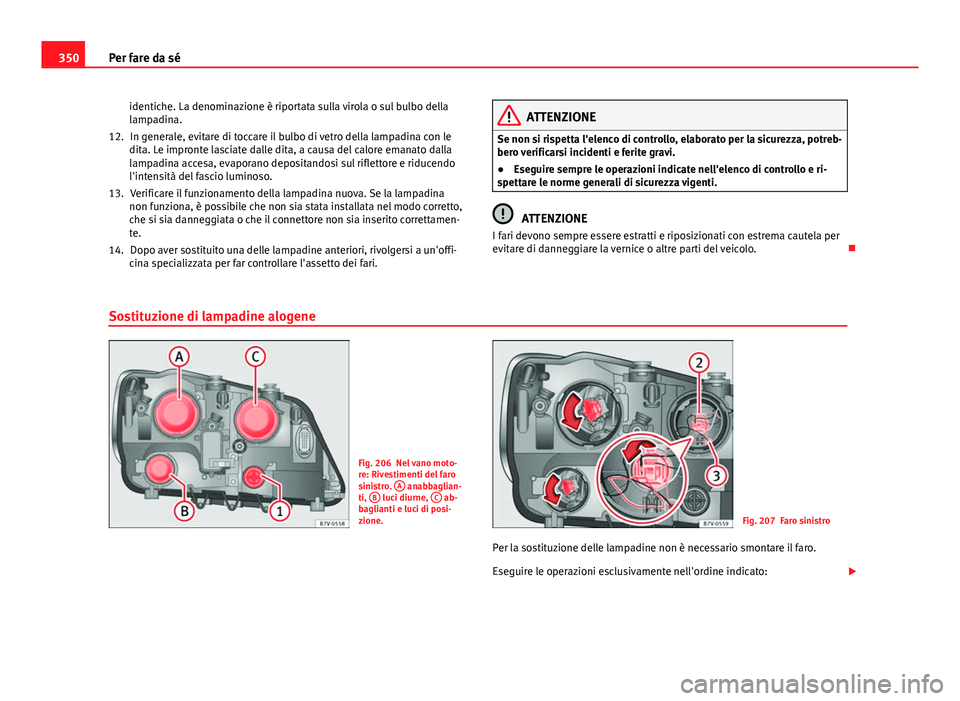

350Per fare da sé
identiche. La denominazione è riportata sulla virola o sul bulbo della
lampadina.In generale, evitare di toccare il bulbo di vetro della lampadina con le
dita. Le impronte lasciate dalle dita, a causa del calore emanato dalla
lampadina accesa, evaporano depositandosi sul riflettore e riducendo
l'intensità del fascio luminoso.
Verificare il funzionamento della lampadina nuova. Se la lampadina
non funziona, è possibile che non sia stata installata nel modo corretto,
che si sia danneggiata o che il connettore non sia inserito correttamen-
te.
Dopo aver sostituito una delle lampadine anteriori, rivolgersi a un'offi-
cina specializzata per far controllare l'assetto dei fari.
12.
13.
14.
ATTENZIONE
Se non si rispetta l'elenco di controllo, elaborato per la sicurezza, potreb-
bero verificarsi incidenti e ferite gravi.
● Eseguire sempre le operazioni indicate nell'elenco di controllo e ri-
spettare le norme generali di sicurezza vigenti.
ATTENZIONE
I fari devono sempre essere estratti e riposizionati con estrema cautela per
evitare di danneggiare la vernice o altre parti del veicolo.
Sostituzione di lampadine alogene
Fig. 206 Nel vano moto-
re: Rivestimenti del faro
sinistro. A
anabbaglian-
ti, B luci diurne, C ab-
baglianti e luci di posi-
zione.
Fig. 207 Faro sinistro
Per la sostituzione delle lampadine non è necessario smontare il faro.
Eseguire le operazioni esclusivamente nell'ordine indicato:
