2014 OPEL ZAFIRA B Manual de Instrucciones (in Spanish)

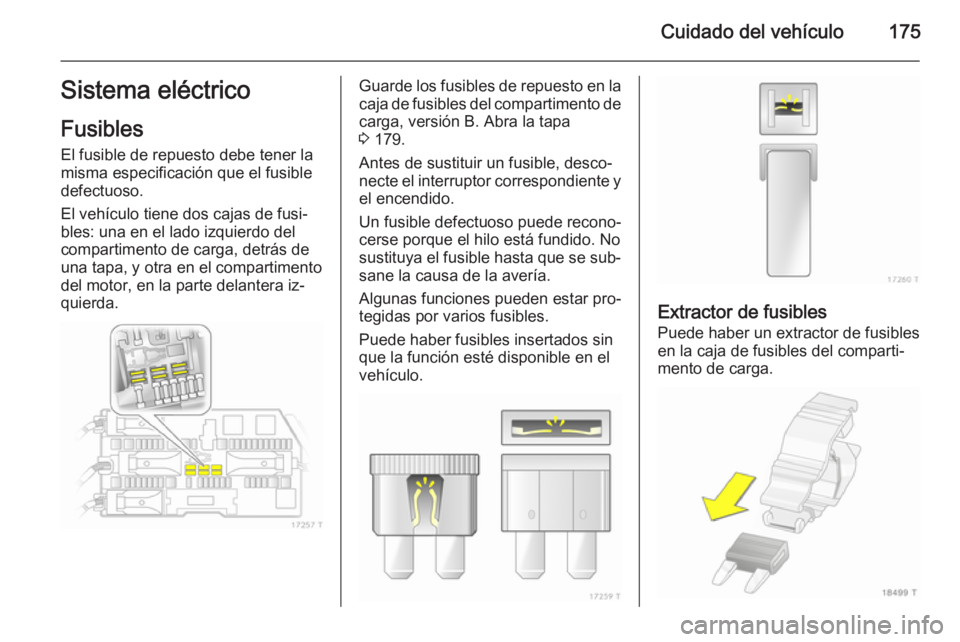

Cuidado del vehículo175Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
El vehículo tiene dos cajas de fusi‐
bles: una en el lado izquierdo del
compartimento de carga, detrás de
una tapa, y otra en el compartimento
del motor, en la parte delantera iz‐
quierda.Guarde los fusibles de repuesto en la
caja de fusibles del compartimento de
carga, versión B. Abra la tapa
3 179.
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse porque el hilo está fundido. No
sustituya el fusible hasta que se sub‐ sane la causa de la avería.
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento de carga.

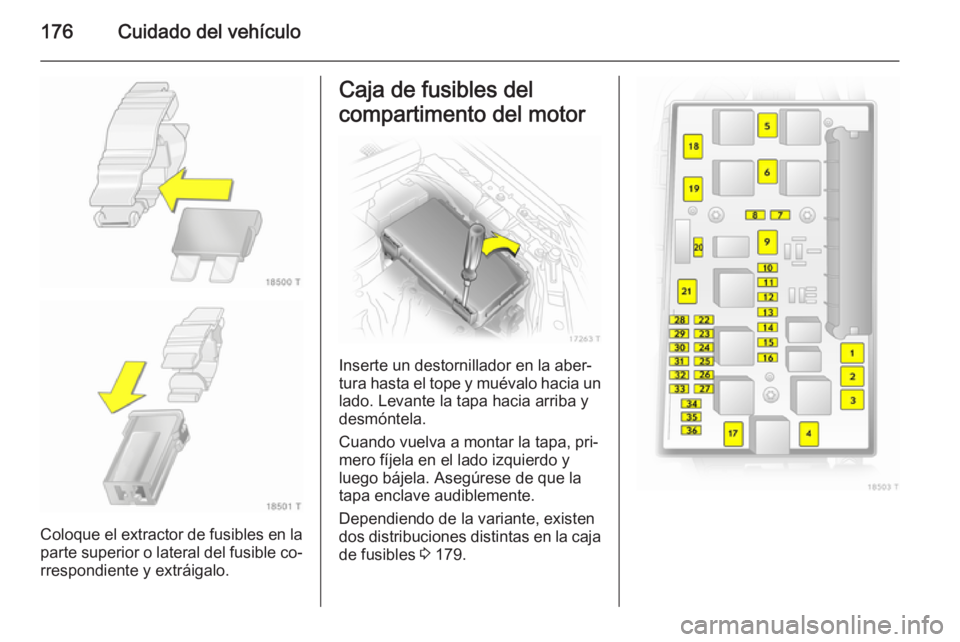

176Cuidado del vehículo
Coloque el extractor de fusibles en la
parte superior o lateral del fusible co‐
rrespondiente y extráigalo.
Caja de fusibles del
compartimento del motor
Inserte un destornillador en la aber‐
tura hasta el tope y muévalo hacia un lado. Levante la tapa hacia arriba y
desmóntela.
Cuando vuelva a montar la tapa, pri‐
mero fíjela en el lado izquierdo y
luego bájela. Asegúrese de que la
tapa enclave audiblemente.
Dependiendo de la variante, existen
dos distribuciones distintas en la caja
de fusibles 3 179.

Cuidado del vehículo177
Distribución de fusibles en la
versión A de caja de fusibles del compartimento de cargaN.ºCircuito1ABS2ABS3Ventilador del habitáculo, clima‐
tizador electrónico4Ventilador del habitáculo,
sistema de calefacción y aire
acondicionado5Ventilador del radiador6Ventilador del radiador7Cierre centralizado8Lavaparabrisas, lavaluneta9Luneta térmica trasera, retrovi‐
sores exteriores térmicos10Enchufe de diagnóstico11InstrumentosN.ºCircuito12Teléfono móvil, sistema de
infoentretenimiento, pantalla13Luz de cortesía14Limpiaparabrisas15Limpiaparabrisas16Bocina, ABS, interruptor de la
luz de freno, aire acondicionado17Filtro de combustible diésel o
aire acondicionado18Motor de arranque19–20Bocina21Electrónica del motor22Electrónica del motor23Regulación del alcance de los
faros24Bomba de combustible25–N.ºCircuito26Electrónica del motor27Calefacción, aire acondicio‐
nado, sensor de calidad del aire28–29Servodirección30Electrónica del motor31Limpialuneta trasero32Interruptor de la luz de freno33Regulación del alcance de los
faros, conmutador de las luces,
interruptor del embrague,
cuadro de instrumentos, módulo de la puerta del conductor34Unidad de control de la columna de la dirección35Sistema de infoentretenimiento36Encendedor, toma de corriente
delantera

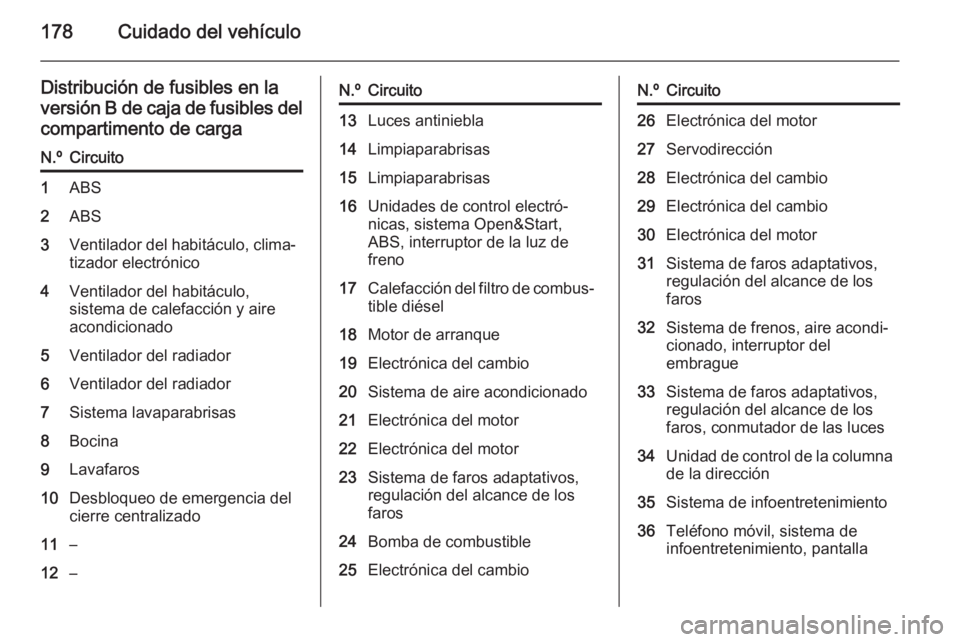

178Cuidado del vehículo
Distribución de fusibles en laversión B de caja de fusibles del compartimento de cargaN.ºCircuito1ABS2ABS3Ventilador del habitáculo, clima‐
tizador electrónico4Ventilador del habitáculo,
sistema de calefacción y aire
acondicionado5Ventilador del radiador6Ventilador del radiador7Sistema lavaparabrisas8Bocina9Lavafaros10Desbloqueo de emergencia del
cierre centralizado11–12–N.ºCircuito13Luces antiniebla14Limpiaparabrisas15Limpiaparabrisas16Unidades de control electró‐
nicas, sistema Open&Start,
ABS, interruptor de la luz de
freno17Calefacción del filtro de combus‐
tible diésel18Motor de arranque19Electrónica del cambio20Sistema de aire acondicionado21Electrónica del motor22Electrónica del motor23Sistema de faros adaptativos,
regulación del alcance de los
faros24Bomba de combustible25Electrónica del cambioN.ºCircuito26Electrónica del motor27Servodirección28Electrónica del cambio29Electrónica del cambio30Electrónica del motor31Sistema de faros adaptativos,
regulación del alcance de los
faros32Sistema de frenos, aire acondi‐
cionado, interruptor del
embrague33Sistema de faros adaptativos,
regulación del alcance de los
faros, conmutador de las luces34Unidad de control de la columna
de la dirección35Sistema de infoentretenimiento36Teléfono móvil, sistema de
infoentretenimiento, pantalla

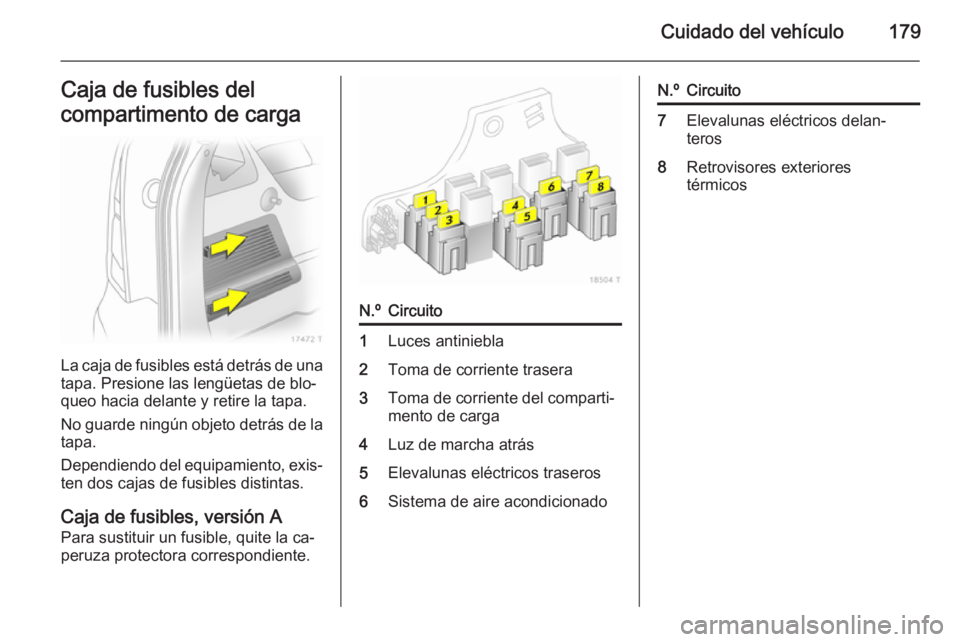

Cuidado del vehículo179Caja de fusibles del
compartimento de carga
La caja de fusibles está detrás de una tapa. Presione las lengüetas de blo‐
queo hacia delante y retire la tapa.
No guarde ningún objeto detrás de la
tapa.
Dependiendo del equipamiento, exis‐ ten dos cajas de fusibles distintas.
Caja de fusibles, versión A Para sustituir un fusible, quite la ca‐
peruza protectora correspondiente.
N.ºCircuito1Luces antiniebla2Toma de corriente trasera3Toma de corriente del comparti‐
mento de carga4Luz de marcha atrás5Elevalunas eléctricos traseros6Sistema de aire acondicionadoN.ºCircuito7Elevalunas eléctricos delan‐
teros8Retrovisores exteriores
térmicos

180Cuidado del vehículo
Caja de fusibles, versión BN.ºCircuito1Elevalunas eléctricos delan‐
teros2–3Instrumentos4Calefacción, aire acondicio‐
nado, con climatizador electró‐
nico5Airbags6–7–8–9–10–11Luneta térmica trasera12Limpialuneta trasero13Asistente de aparcamiento14Calefacción, aire acondicionado15–N.ºCircuito16Sistema Open&Start17Sensor de lluvia, sensor de
calidad del aire, sistema de
control de la presión de los
neumáticos, retrovisor interior18Instrumentos, interruptores19–20CDC21Retrovisores exteriores
térmicos22–23Elevalunas eléctricos traseros24Enchufe de diagnóstico25–26Retrovisores exteriores eléc‐
tricos plegables27Sensor de ultrasonidos, sistema de alarma antirrobo28–

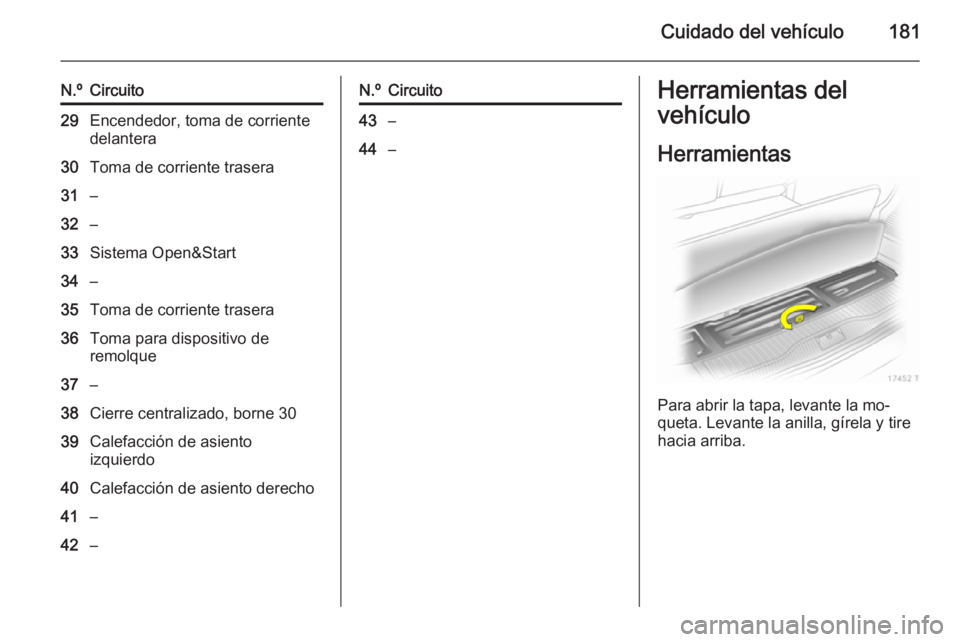

Cuidado del vehículo181
N.ºCircuito29Encendedor, toma de corriente
delantera30Toma de corriente trasera31–32–33Sistema Open&Start34–35Toma de corriente trasera36Toma para dispositivo de
remolque37–38Cierre centralizado, borne 3039Calefacción de asiento
izquierdo40Calefacción de asiento derecho41–42–N.ºCircuito43–44–Herramientas del
vehículo
Herramientas
Para abrir la tapa, levante la mo‐
queta. Levante la anilla, gírela y tire hacia arriba.

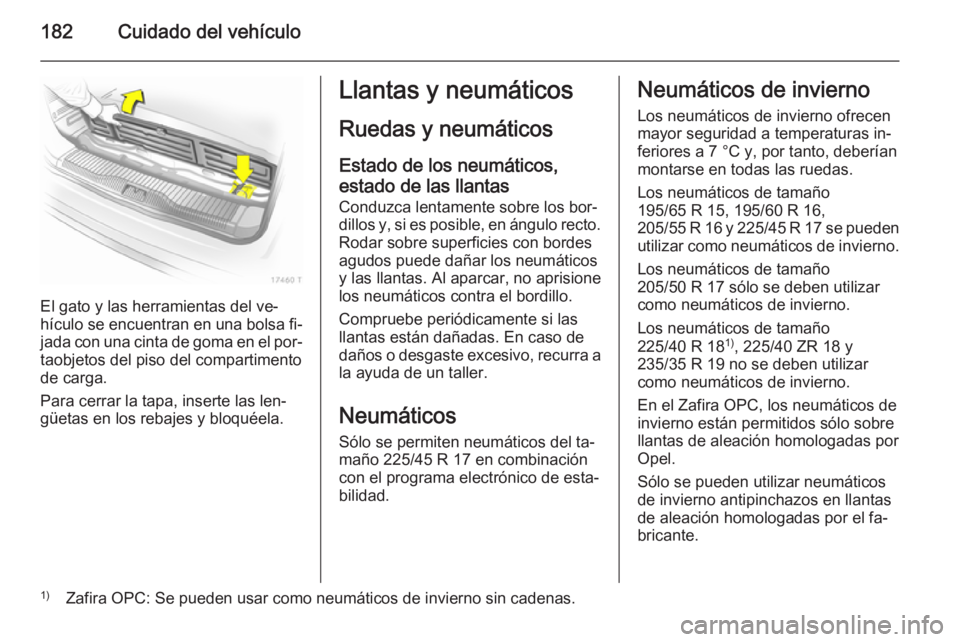

182Cuidado del vehículo
El gato y las herramientas del ve‐
hículo se encuentran en una bolsa fi‐ jada con una cinta de goma en el por‐
taobjetos del piso del compartimento
de carga.
Para cerrar la tapa, inserte las len‐
güetas en los rebajes y bloquéela.
Llantas y neumáticos
Ruedas y neumáticos
Estado de los neumáticos,
estado de las llantas Conduzca lentamente sobre los bor‐
dillos y, si es posible, en ángulo recto. Rodar sobre superficies con bordes
agudos puede dañar los neumáticos
y las llantas. Al aparcar, no aprisione
los neumáticos contra el bordillo.
Compruebe periódicamente si las
llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a
la ayuda de un taller.
Neumáticos Sólo se permiten neumáticos del ta‐
maño 225/45 R 17 en combinación con el programa electrónico de esta‐bilidad.Neumáticos de invierno
Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas in‐
feriores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.
Los neumáticos de tamaño
195/65 R 15, 195/60 R 16,
205/55 R 16 y 225/45 R 17 se pueden
utilizar como neumáticos de invierno.
Los neumáticos de tamaño
205/50 R 17 sólo se deben utilizar
como neumáticos de invierno.
Los neumáticos de tamaño
225/40 R 18 1)
, 225/40 ZR 18 y
235/35 R 19 no se deben utilizar
como neumáticos de invierno.
En el Zafira OPC, los neumáticos de
invierno están permitidos sólo sobre
llantas de aleación homologadas por
Opel.
Sólo se pueden utilizar neumáticos de invierno antipinchazos en llantas
de aleación homologadas por el fa‐
bricante.1) Zafira OPC: Se pueden usar como neumáticos de invierno sin cadenas.
