2014 OPEL ZAFIRA B Manual de Instrucciones (in Spanish)

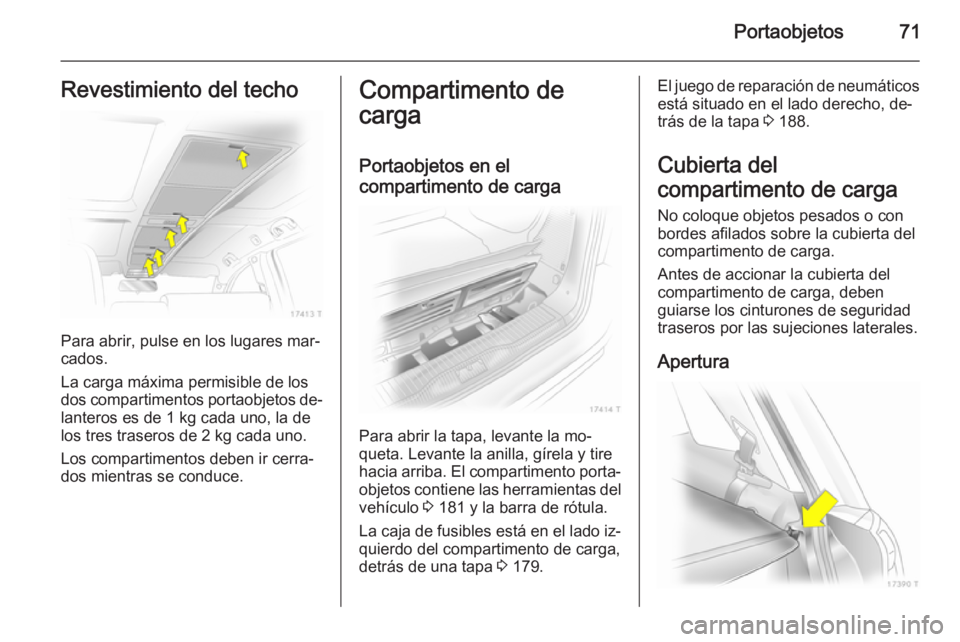

Portaobjetos71Revestimiento del techo
Para abrir, pulse en los lugares mar‐
cados.
La carga máxima permisible de los
dos compartimentos portaobjetos de‐ lanteros es de 1 kg cada uno, la de
los tres traseros de 2 kg cada uno.
Los compartimentos deben ir cerra‐
dos mientras se conduce.
Compartimento de
carga
Portaobjetos en el
compartimento de carga
Para abrir la tapa, levante la mo‐
queta. Levante la anilla, gírela y tire
hacia arriba. El compartimento porta‐ objetos contiene las herramientas del
vehículo 3 181 y la barra de rótula.
La caja de fusibles está en el lado iz‐
quierdo del compartimento de carga,
detrás de una tapa 3 179.
El juego de reparación de neumáticos
está situado en el lado derecho, de‐
trás de la tapa 3 188.
Cubierta del
compartimento de carga
No coloque objetos pesados o con
bordes afilados sobre la cubierta del
compartimento de carga.
Antes de accionar la cubierta del
compartimento de carga, deben
guiarse los cinturones de seguridad
traseros por las sujeciones laterales.
Apertura

72Portaobjetos

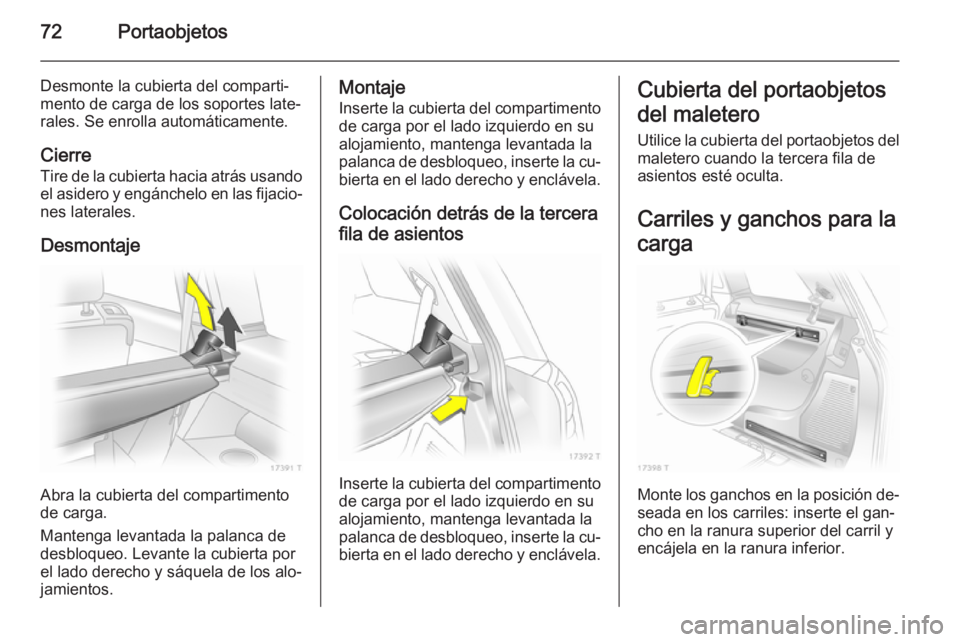

Desmonte la cubierta del comparti‐
mento de carga de los soportes late‐
rales. Se enrolla automáticamente.
Cierre
Tire de la cubierta hacia atrás usando
el asidero y engánchelo en las fijacio‐ nes laterales.
Desmontaje
Abra la cubierta del compartimento
de carga.
Mantenga levantada la palanca de
desbloqueo. Levante la cubierta por
el lado derecho y sáquela de los alo‐
jamientos.
Montaje
Inserte la cubierta del compartimento de carga por el lado izquierdo en su
alojamiento, mantenga levantada la
palanca de desbloqueo, inserte la cu‐ bierta en el lado derecho y enclávela.
Colocación detrás de la tercera fila de asientos
Inserte la cubierta del compartimento de carga por el lado izquierdo en su
alojamiento, mantenga levantada la
palanca de desbloqueo, inserte la cu‐
bierta en el lado derecho y enclávela.
Cubierta del portaobjetos
del maletero
Utilice la cubierta del portaobjetos del
maletero cuando la tercera fila de
asientos esté oculta.
Carriles y ganchos para la
carga
Monte los ganchos en la posición de‐
seada en los carriles: inserte el gan‐
cho en la ranura superior del carril y
encájela en la ranura inferior.

Portaobjetos73

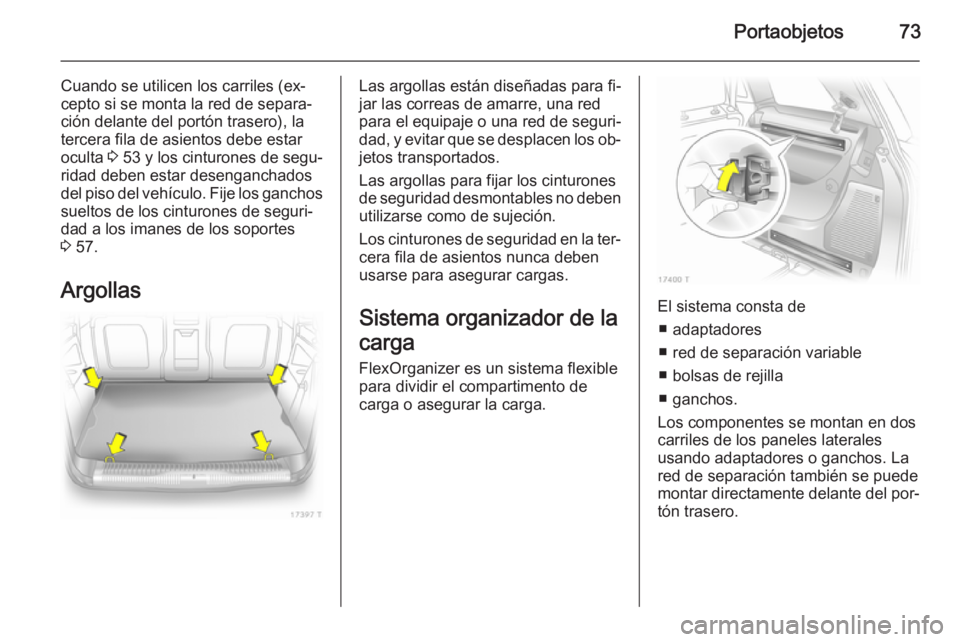

Cuando se utilicen los carriles (ex‐
cepto si se monta la red de separa‐
ción delante del portón trasero), la
tercera fila de asientos debe estar
oculta 3 53 y los cinturones de segu‐
ridad deben estar desenganchados
del piso del vehículo. Fije los ganchos
sueltos de los cinturones de seguri‐
dad a los imanes de los soportes
3 57.
ArgollasLas argollas están diseñadas para fi‐
jar las correas de amarre, una red
para el equipaje o una red de seguri‐
dad, y evitar que se desplacen los ob‐ jetos transportados.
Las argollas para fijar los cinturones
de seguridad desmontables no deben utilizarse como de sujeción.
Los cinturones de seguridad en la ter‐
cera fila de asientos nunca deben
usarse para asegurar cargas.
Sistema organizador de la
carga
FlexOrganizer es un sistema flexible
para dividir el compartimento de
carga o asegurar la carga.
El sistema consta de
■ adaptadores
■ red de separación variable
■ bolsas de rejilla
■ ganchos.
Los componentes se montan en dos
carriles de los paneles laterales
usando adaptadores o ganchos. La
red de separación también se puede
montar directamente delante del por‐
tón trasero.

74Portaobjetos

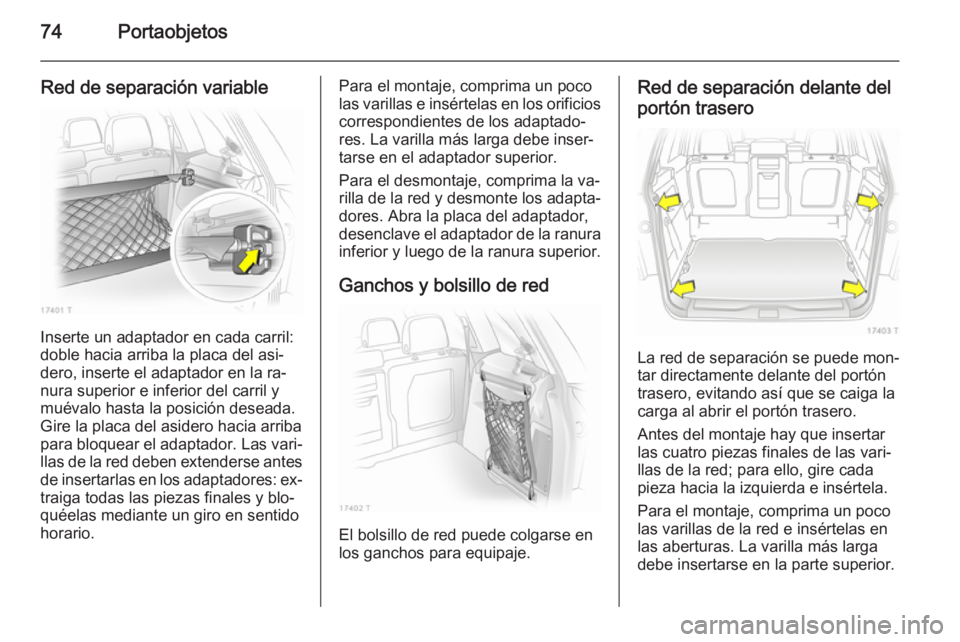

Red de separación variable
Inserte un adaptador en cada carril:
doble hacia arriba la placa del asi‐ dero, inserte el adaptador en la ra‐
nura superior e inferior del carril y
muévalo hasta la posición deseada.
Gire la placa del asidero hacia arriba
para bloquear el adaptador. Las vari‐
llas de la red deben extenderse antes de insertarlas en los adaptadores: ex‐
traiga todas las piezas finales y blo‐
quéelas mediante un giro en sentido
horario.
Para el montaje, comprima un poco
las varillas e insértelas en los orificios
correspondientes de los adaptado‐
res. La varilla más larga debe inser‐
tarse en el adaptador superior.
Para el desmontaje, comprima la va‐
rilla de la red y desmonte los adapta‐
dores. Abra la placa del adaptador,
desenclave el adaptador de la ranura inferior y luego de la ranura superior.
Ganchos y bolsillo de red
El bolsillo de red puede colgarse en
los ganchos para equipaje.
Red de separación delante del
portón trasero
La red de separación se puede mon‐
tar directamente delante del portón trasero, evitando así que se caiga la
carga al abrir el portón trasero.
Antes del montaje hay que insertar
las cuatro piezas finales de las vari‐
llas de la red; para ello, gire cada
pieza hacia la izquierda e insértela.
Para el montaje, comprima un poco
las varillas de la red e insértelas en
las aberturas. La varilla más larga
debe insertarse en la parte superior.

Portaobjetos75

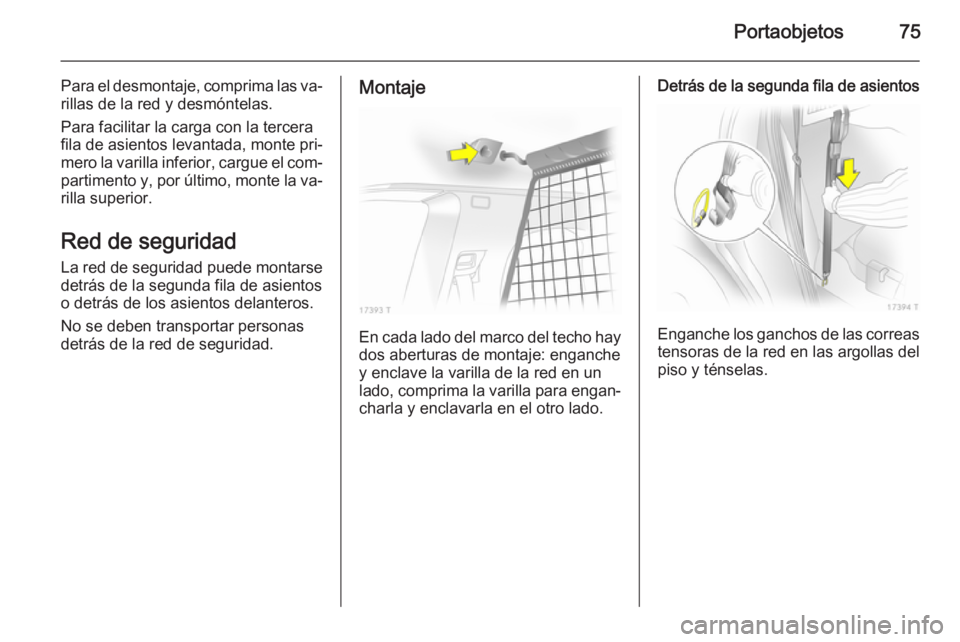

Para el desmontaje, comprima las va‐rillas de la red y desmóntelas.
Para facilitar la carga con la tercera
fila de asientos levantada, monte pri‐
mero la varilla inferior, cargue el com‐
partimento y, por último, monte la va‐ rilla superior.
Red de seguridad La red de seguridad puede montarse
detrás de la segunda fila de asientos
o detrás de los asientos delanteros.
No se deben transportar personas
detrás de la red de seguridad.Montaje
En cada lado del marco del techo hay dos aberturas de montaje: enganche
y enclave la varilla de la red en un
lado, comprima la varilla para engan‐ charla y enclavarla en el otro lado.
Detrás de la segunda fila de asientos
Enganche los ganchos de las correas
tensoras de la red en las argollas del
piso y ténselas.

76Portaobjetos

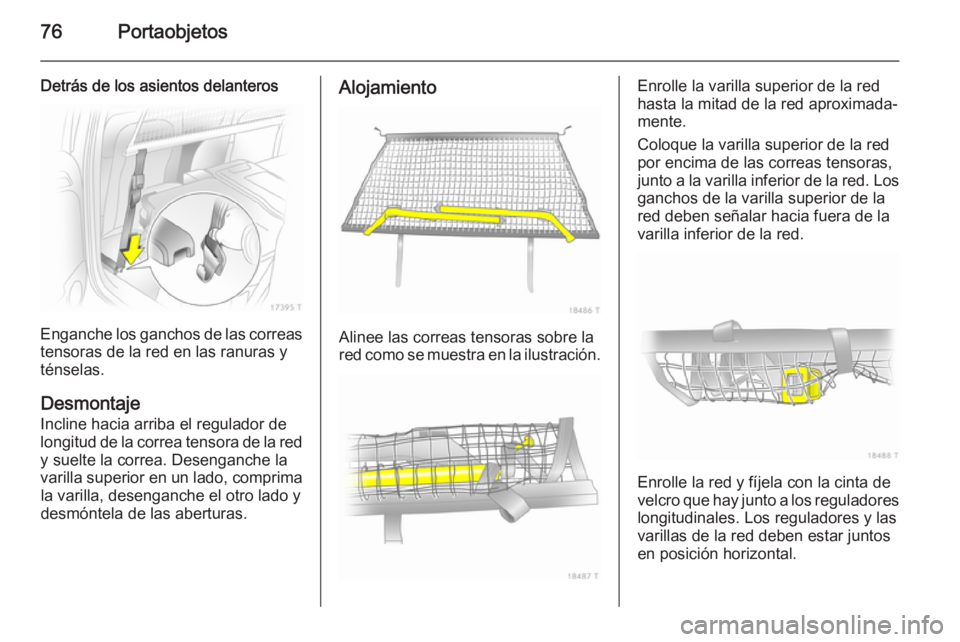

Detrás de los asientos delanteros
Enganche los ganchos de las correas
tensoras de la red en las ranuras y
ténselas.
DesmontajeIncline hacia arriba el regulador de
longitud de la correa tensora de la red
y suelte la correa. Desenganche la
varilla superior en un lado, comprima la varilla, desenganche el otro lado ydesmóntela de las aberturas.
Alojamiento
Alinee las correas tensoras sobre la
red como se muestra en la ilustración.
Enrolle la varilla superior de la red
hasta la mitad de la red aproximada‐ mente.
Coloque la varilla superior de la red
por encima de las correas tensoras,
junto a la varilla inferior de la red. Los
ganchos de la varilla superior de la
red deben señalar hacia fuera de la
varilla inferior de la red.
Enrolle la red y fíjela con la cinta de
velcro que hay junto a los reguladores
longitudinales. Los reguladores y las
varillas de la red deben estar juntos
en posición horizontal.

Portaobjetos77

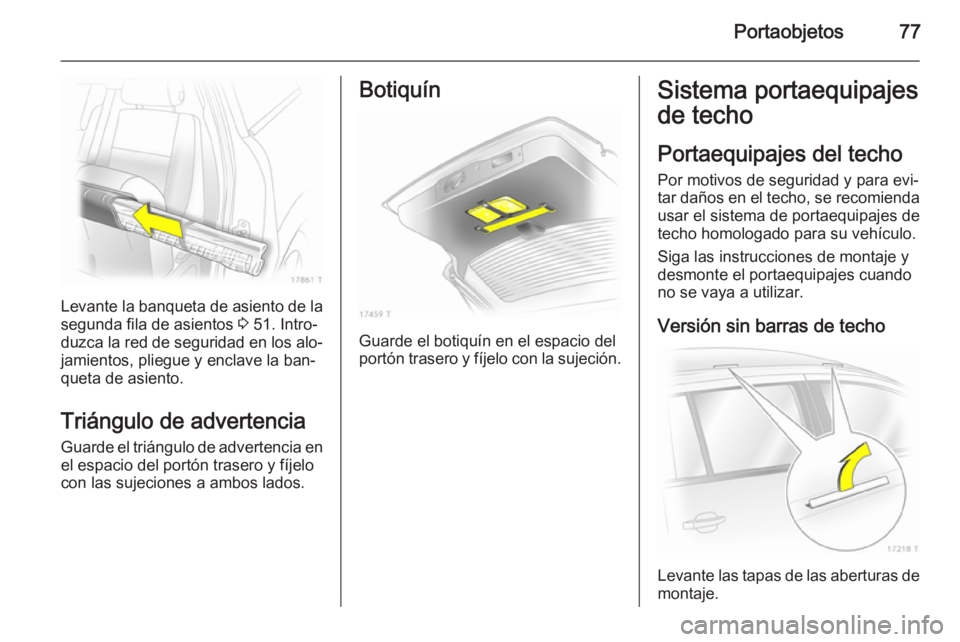

Levante la banqueta de asiento de la
segunda fila de asientos 3 51. Intro‐
duzca la red de seguridad en los alo‐ jamientos, pliegue y enclave la ban‐
queta de asiento.
Triángulo de advertencia
Guarde el triángulo de advertencia en el espacio del portón trasero y fíjelo
con las sujeciones a ambos lados.
Botiquín
Guarde el botiquín en el espacio del
portón trasero y fíjelo con la sujeción.
Sistema portaequipajes
de techo
Portaequipajes del techoPor motivos de seguridad y para evi‐
tar daños en el techo, se recomienda
usar el sistema de portaequipajes de
techo homologado para su vehículo.
Siga las instrucciones de montaje y
desmonte el portaequipajes cuando
no se vaya a utilizar.
Versión sin barras de techo
Levante las tapas de las aberturas de montaje.

78Portaobjetos

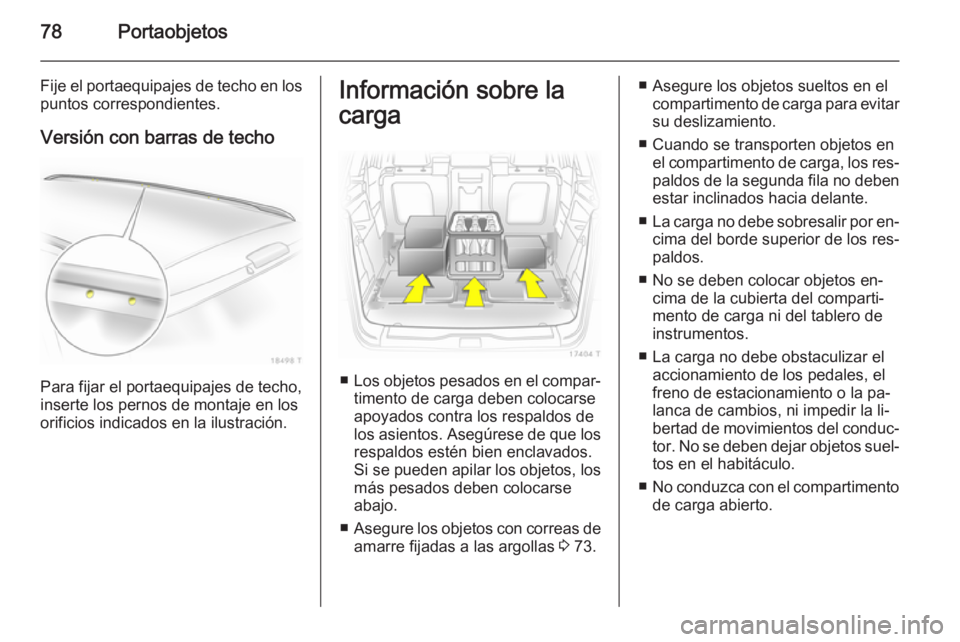

Fije el portaequipajes de techo en lospuntos correspondientes.
Versión con barras de techo
Para fijar el portaequipajes de techo,
inserte los pernos de montaje en los
orificios indicados en la ilustración.
Información sobre la
carga
■ Los objetos pesados en el compar‐
timento de carga deben colocarse
apoyados contra los respaldos de
los asientos. Asegúrese de que los respaldos estén bien enclavados.
Si se pueden apilar los objetos, los
más pesados deben colocarse
abajo.
■ Asegure los objetos con correas de
amarre fijadas a las argollas 3 73.
■ Asegure los objetos sueltos en el
compartimento de carga para evitarsu deslizamiento.
■ Cuando se transporten objetos en el compartimento de carga, los res‐
paldos de la segunda fila no deben estar inclinados hacia delante.
■ La carga no debe sobresalir por en‐
cima del borde superior de los res‐ paldos.
■ No se deben colocar objetos en‐ cima de la cubierta del comparti‐
mento de carga ni del tablero de
instrumentos.
■ La carga no debe obstaculizar el accionamiento de los pedales, el
freno de estacionamiento o la pa‐
lanca de cambios, ni impedir la li‐
bertad de movimientos del conduc‐ tor. No se deben dejar objetos suel‐ tos en el habitáculo.
■ No conduzca con el compartimento
de carga abierto.
