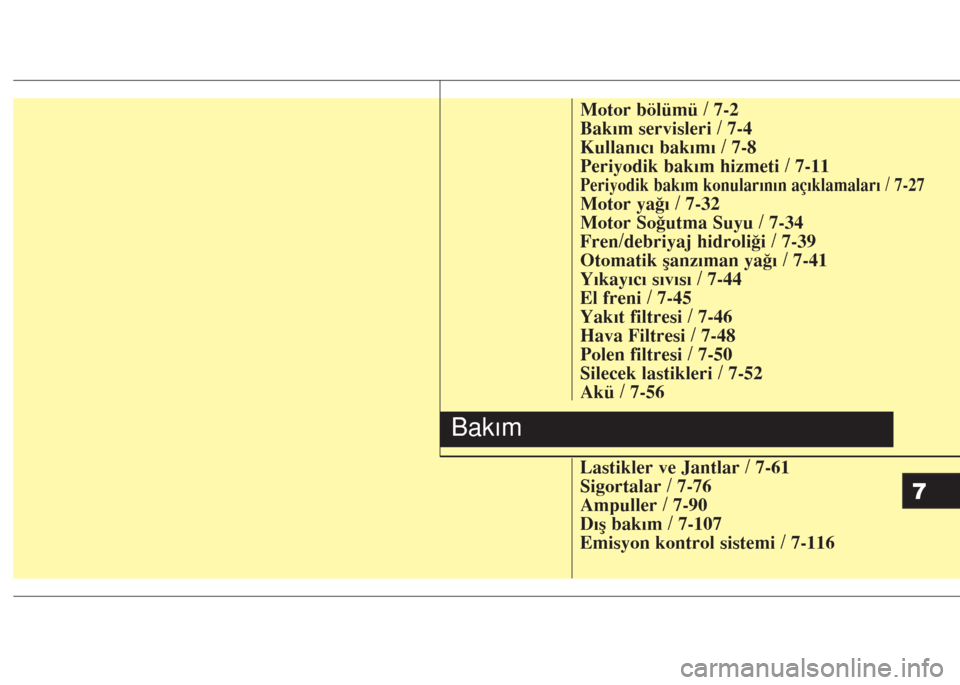

2014 Hyundai Accent Blue Kullanım Kılavuzu (in Turkish)

7
Motor bölümü / 7-2
Bakım servisleri / 7-4
Kullanıcı bakımı / 7-8
Periyodik bakım hizmeti / 7-11
Periyodik bakım konularının açıklamaları / 7-27
Motor yağı / 7-32
Motor Soğutma Suyu / 7-34
Fren/debriyaj hidroliği / 7-39
Otomatik şanzıman yağı / 7-41
Yıkayıcı sıvısı / 7-44
El freni / 7-45
Yakıt filtresi / 7-46
Hava Filtresi / 7-48
Polen filtresi / 7-50
Silecek lastikleri / 7-52
Akü / 7-56
Lastikler ve Jantlar / 7-61
Sigortalar / 7-76
Ampuller / 7-90
Dış bakım / 7-107
Emisyon kontrol sistemi / 7-116
Bakım

Bakım
2 7

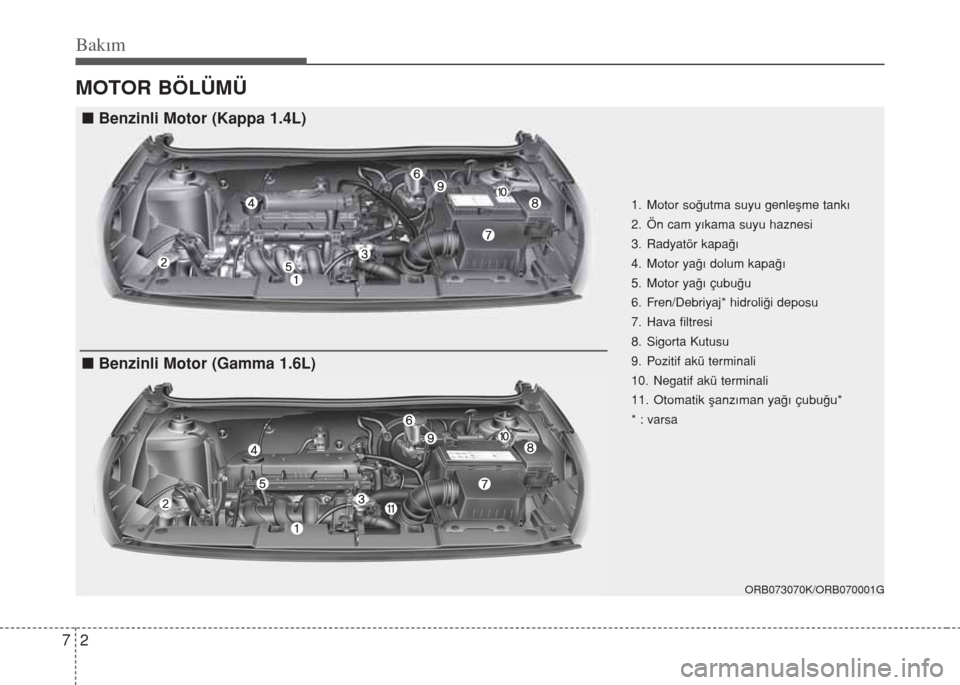

MOTOR BÖLÜMÜ
ORB073070K/ORB070001G
1. Motor soğutma suyu genleşme tankı
2. Ön cam yıkama suyu haznesi
3. Radyatör kapağı
4. Motor yağı dolum kapağı
5. Motor yağı çubuğu
6. Fren/Debriyaj* hidroliği deposu
7. Hava filtresi
8. Sigorta Kutusu
9. Pozitif akü terminali
10. Negatif akü terminali
11. Otomatik şanzıman yağı çubuğu*
* : varsa
n Benzinli Motor (Gamma 1.6L)
n Benzinli Motor (Kappa 1.4L)

73
Bakım

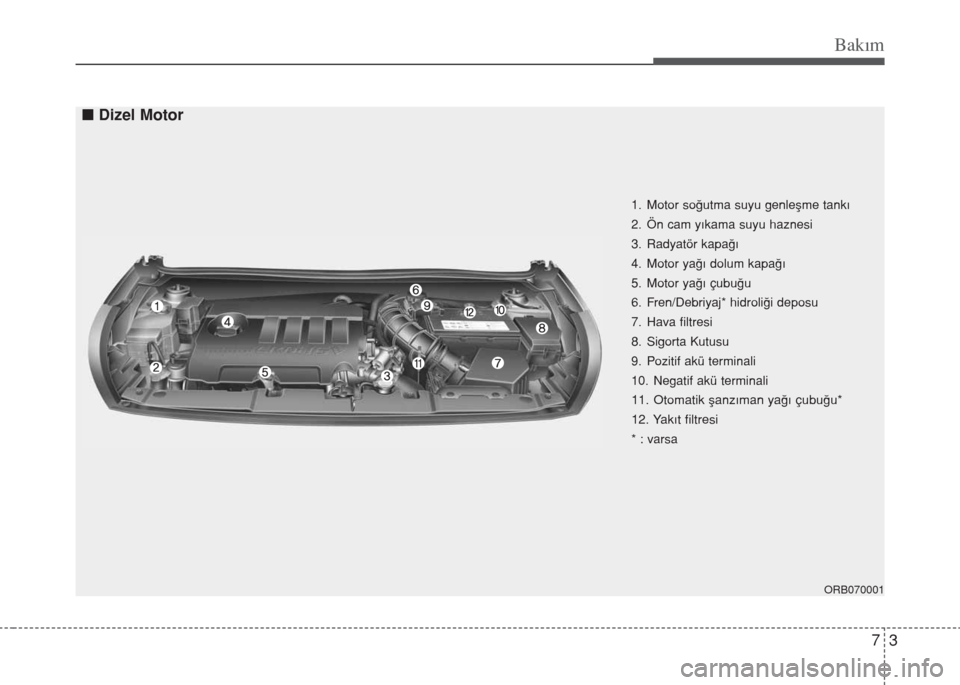

ORB070001
1. Motor soğutma suyu genleşme tankı
2. Ön cam yıkama suyu haznesi
3. Radyatör kapağı
4. Motor yağı dolum kapağı
5. Motor yağı çubuğu
6. Fren/Debriyaj* hidroliği deposu
7. Hava filtresi
8. Sigorta Kutusu
9. Pozitif akü terminali
10. Negatif akü terminali
11. Otomatik şanzıman yağı çubuğu*
12. Yakıt filtresi
* : varsa
n Dizel Motor

Bakım
4 7

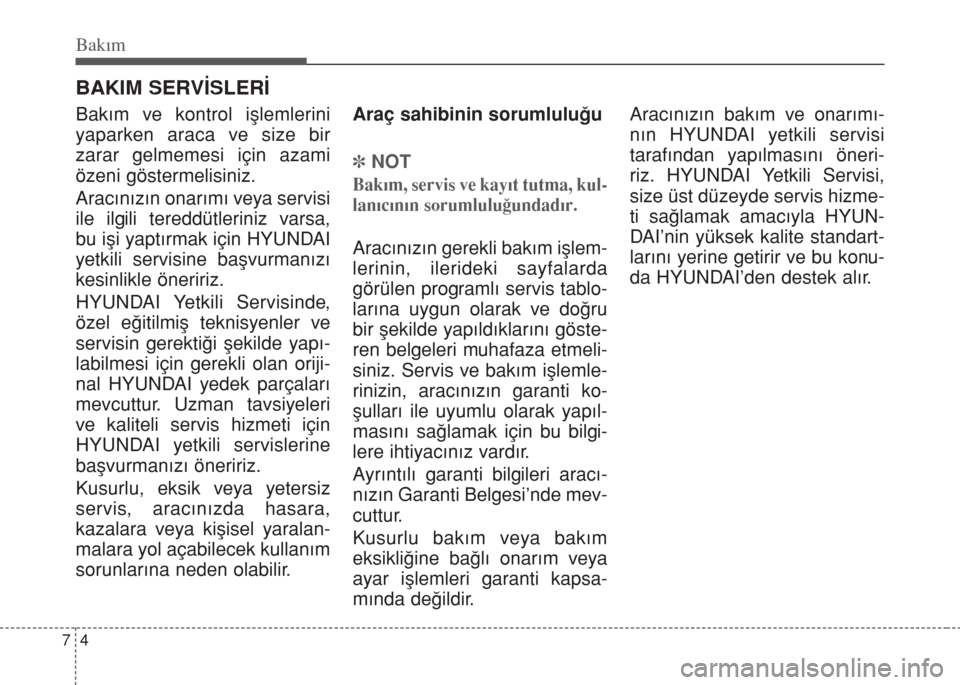

BAKIM SERVİSLERİ
Bakım ve kontrol işlemlerini
yaparken araca ve size bir
zarar gelmemesi için azami
özeni göstermelisiniz.
Aracınızın onarımı veya servisi
ile ilgili tereddütleriniz varsa,
bu işi yaptırmak için HYUNDAI
yetkili servisine başvurmanızı
kesinlikle öneririz.
HYUNDAI Yetkili Servisinde,
özel eğitilmiş teknisyenler ve
servisin gerektiği şekilde yapı-
labilmesi için gerekli olan oriji-
nal HYUNDAI yedek parçaları
mevcuttur. Uzman tavsiyeleri
ve kaliteli servis hizmeti için
HYUNDAI yetkili servislerine
başvurmanızı öneririz.
Kusurlu, eksik veya yetersiz
servis, aracınızda hasara,
kazalara veya kişisel yaralan-
malara yol açabilecek kullanım
sorunlarına neden olabilir.Araç sahibinin sorumluluğu
]NOT
Bakım, servis ve kayıt tutma, kul-
lanıcının sorumluluğundadır.
Aracınızın gerekli bakım işlem-
lerinin, ilerideki sayfalarda
görülen programlı servis tablo-
larına uygun olarak ve doğru
bir şekilde yapıldıklarını göste-
ren belgeleri muhafaza etmeli-
siniz. Servis ve bakım işlemle-
rinizin, aracınızın garanti ko-
şulları ile uyumlu olarak yapıl-
masını sağlamak için bu bilgi-
lere ihtiyacınız vardır.
Ayrıntılı garanti bilgileri aracı-
nızın Garanti Belgesi’nde mev-
cuttur.
Kusurlu bakım veya bakım
eksikliğine bağlı onarım veya
ayar işlemleri garanti kapsa-
mında değildir.Aracınızın bakım ve onarımı-
nın HYUNDAI yetkili servisi
tarafından yapılmasını öneri-
riz. HYUNDAI Yetkili Servisi,
size üst düzeyde servis hizme-
ti sağlamak amacıyla HYUN-
DAI’nin yüksek kalite standart-
larını yerine getirir ve bu konu-
da HYUNDAI’den destek alır.

75
Bakım

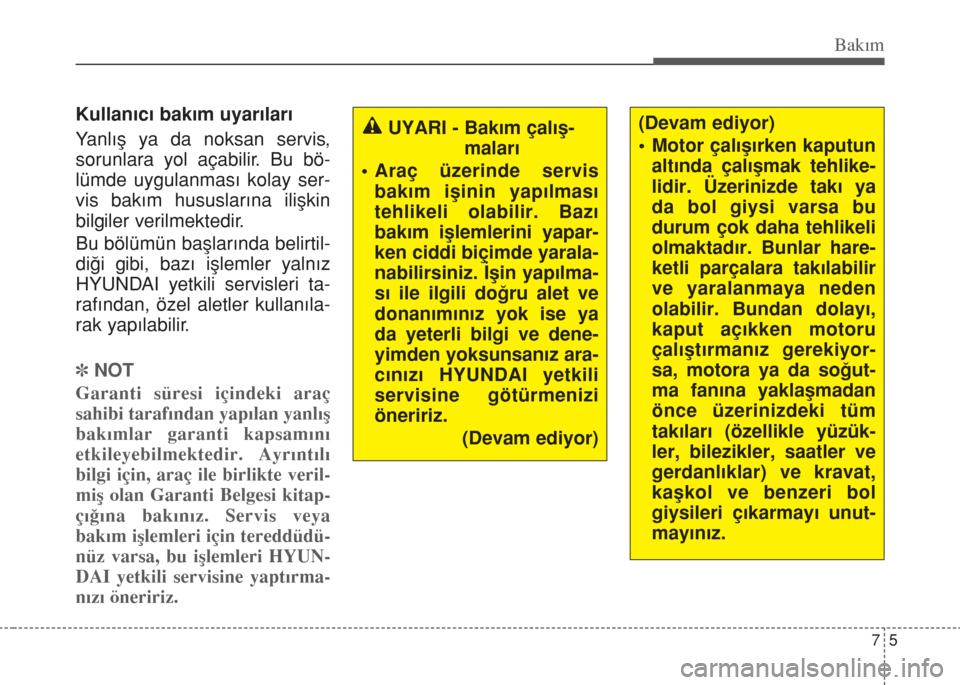

Kullanıcı bakım uyarıları
Yanlış ya da noksan servis,
sorunlara yol açabilir. Bu bö-
lümde uygulanması kolay ser-
vis bakım hususlarına ilişkin
bilgiler verilmektedir.
Bu bölümün başlarında belirtil-
diği gibi, bazı işlemler yalnız
HYUNDAI yetkili servisleri ta-
rafından, özel aletler kullanıla-
rak yapılabilir.
]NOT
Garanti süresi içindeki araç
sahibi tarafından yapılan yanlış
bakımlar garanti kapsamını
etkileyebilmektedir. Ayrıntılı
bilgi için, araç ile birlikte veril-
miş olan Garanti Belgesi kitap-
çığına bakınız. Servis veya
bakım işlemleri için tereddüdü-
nüz varsa, bu işlemleri HYUN-
DAI yetkili servisine yaptırma-
nızı öneririz.
UYARI - Bakım çalış-
maları
• Araç üzerinde servis
bakım işinin yapılması
tehlikeli olabilir. Bazı
bakım işlemlerini yapar-
ken ciddi biçimde yarala-
nabilirsiniz. İşin yapılma-
sı ile ilgili doğru alet ve
donanımınız yok ise ya
da yeterli bilgi ve dene-
yimden yoksunsanız ara-
cınızı HYUNDAI yetkili
servisine götürmenizi
öneririz.
(Devam ediyor)(Devam ediyor)
• Motor çalışırken kaputun
altında çalışmak tehlike-
lidir. Üzerinizde takı ya
da bol giysi varsa bu
durum çok daha tehlikeli
olmaktadır. Bunlar hare-
ketli parçalara takılabilir
ve yaralanmaya neden
olabilir. Bundan dolayı,
kaput açıkken motoru
çalıştırmanız gerekiyor-
sa, motora ya da soğut-
ma fanına yaklaşmadan
önce üzerinizdeki tüm
takıları (özellikle yüzük-
ler, bilezikler, saatler ve
gerdanlıklar) ve kravat,
kaşkol ve benzeri bol
giysileri çıkarmayı unut-
mayınız.

Bakım
6 7

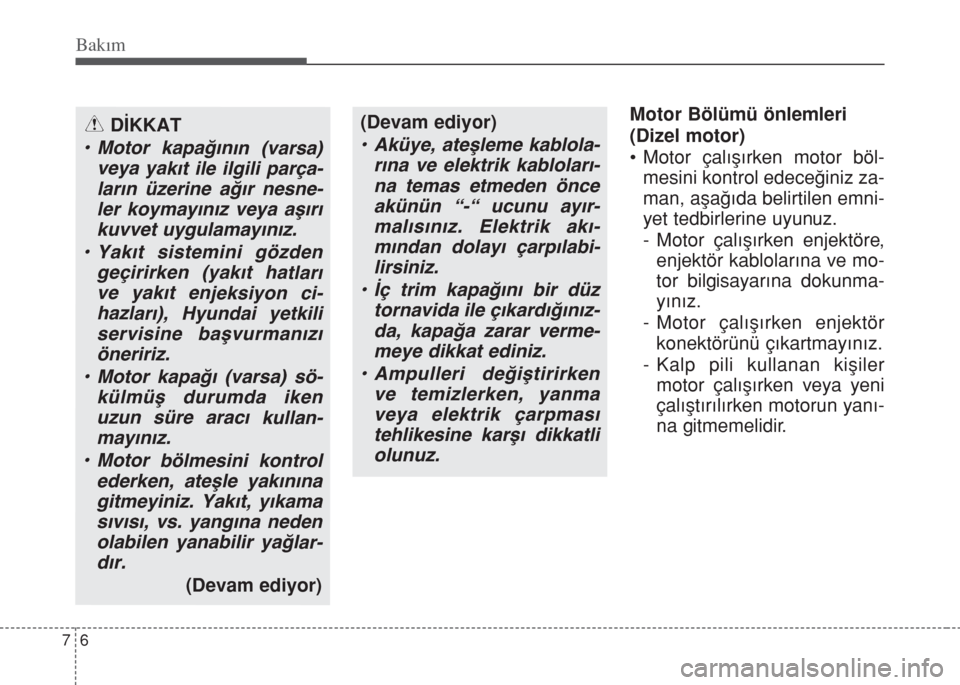

Motor Bölümü önlemleri
(Dizel motor)
• Motor çalışırken motor böl-
mesini kontrol edeceğiniz za-
man, aşağıda belirtilen emni-
yet tedbirlerine uyunuz.
- Motor çalışırken enjektöre,
enjektör kablolarına ve mo-
tor bilgisayarına dokunma-
yınız.
- Motor çalışırken enjektör
konektörünü çıkartmayınız.
- Kalp pili kullanan kişiler
motor çalışırken veya yeni
çalıştırılırken motorun yanı-
na gitmemelidir.DİKKAT
• Motor kapağının (varsa)
veya yakıt ile ilgili parça-
ların üzerine ağır nesne-
ler koymayınız veya aşırı
kuvvet uygulamayınız.
• Yakıt sistemini gözden
geçirirken (yakıt hatları
ve yakıt enjeksiyon ci-
hazları), Hyundai yetkili
servisine başvurmanızı
öneririz.
• Motor kapağı (varsa) sö-
külmüş durumda iken
uzun süre aracı kullan-
mayınız.
• Motor bölmesini kontrol
ederken, ateşle yakınına
gitmeyiniz. Yakıt, yıkama
sıvısı, vs. yangına neden
olabilen yanabilir yağlar-
dır.
(Devam ediyor)(Devam ediyor)
• Aküye, ateşleme kablola-
rına ve elektrik kabloları-
na temas etmeden önce
akünün “-“ ucunu ayır-
malısınız. Elektrik akı-
mından dolayı çarpılabi-
lirsiniz.
• İç trim kapağını bir düz
tornavida ile çıkardığınız-
da, kapağa zarar verme-
meye dikkat ediniz.
• Ampulleri değiştirirken
ve temizlerken, yanma
veya elektrik çarpması
tehlikesine karşı dikkatli
olunuz.

77
Bakım

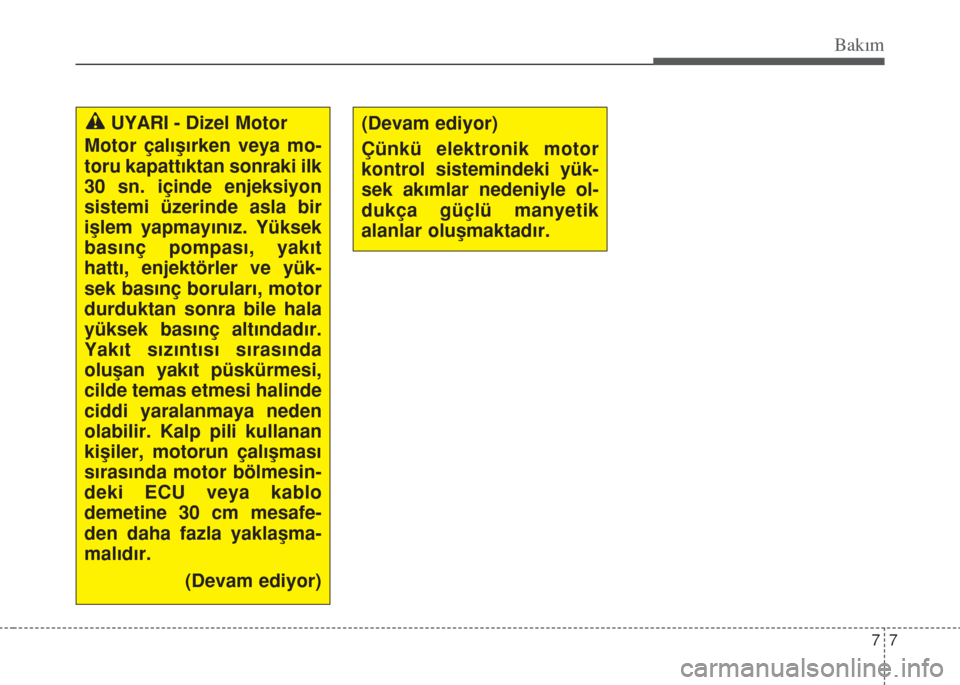

UYARI - Dizel Motor
Motor çalışırken veya mo-
toru kapattıktan sonraki ilk
30 sn. içinde enjeksiyon
sistemi üzerinde asla bir
işlem yapmayınız. Yüksek
basınç pompası, yakıt
hattı, enjektörler ve yük-
sek basınç boruları, motor
durduktan sonra bile hala
yüksek basınç altındadır.
Yakıt sızıntısı sırasında
oluşan yakıt püskürmesi,
cilde temas etmesi halinde
ciddi yaralanmaya neden
olabilir. Kalp pili kullanan
kişiler, motorun çalışması
sırasında motor bölmesin-
deki ECU veya kablo
demetine 30 cm mesafe-
den daha fazla yaklaşma-
malıdır.
Çünkü elektronik motor
kontrol sistemindeki yük-
sek akımlar nedeniyle ol-
dukça güçlü manyetik
alanlar oluşmaktadır.
(Devam ediyor)(Devam ediyor)

Bakım
8 7

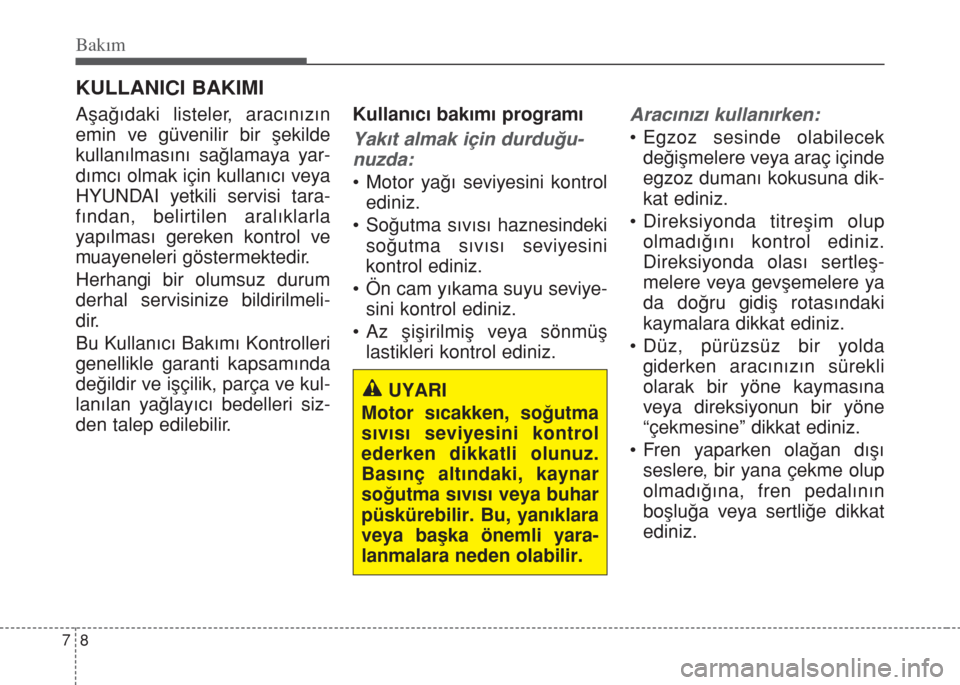

KULLANICI BAKIMI
Aşağıdaki listeler, aracınızın
emin ve güvenilir bir şekilde
kullanılmasını sağlamaya yar-
dımcı olmak için kullanıcı veya
HYUNDAI yetkili servisi tara-
fından, belirtilen aralıklarla
yapılması gereken kontrol ve
muayeneleri göstermektedir.
Herhangi bir olumsuz durum
derhal servisinize bildirilmeli-
dir.
Bu Kullanıcı Bakımı Kontrolleri
genellikle garanti kapsamında
değildir ve işçilik, parça ve kul-
lanılan yağlayıcı bedelleri siz-
den talep edilebilir.Kullanıcı bakımı programı
Yakıt almak için durduğu-
nuzda:
• Motor yağı seviyesini kontrol
ediniz.
• Soğutma sıvısı haznesindeki
soğutma sıvısı seviyesini
kontrol ediniz.
• Ön cam yıkama suyu seviye-
sini kontrol ediniz.
• Az şişirilmiş veya sönmüş
lastikleri kontrol ediniz.
Aracınızı kullanırken:
• Egzoz sesinde olabilecek
değişmelere veya araç içinde
egzoz dumanı kokusuna dik-
kat ediniz.
• Direksiyonda titreşim olup
olmadığını kontrol ediniz.
Direksiyonda olası sertleş-
melere veya gevşemelere ya
da doğru gidiş rotasındaki
kaymalara dikkat ediniz.
• Düz, pürüzsüz bir yolda
giderken aracınızın sürekli
olarak bir yöne kaymasına
veya direksiyonun bir yöne
“çekmesine” dikkat ediniz.
• Fren yaparken olağan dışı
seslere, bir yana çekme olup
olmadığına, fren pedalının
boşluğa veya sertliğe dikkat
ediniz.
UYARI
Motor sıcakken, soğutma
sıvısı seviyesini kontrol
ederken dikkatli olunuz.
Basınç altındaki, kaynar
soğutma sıvısı veya buhar
püskürebilir. Bu, yanıklara
veya başka önemli yara-
lanmalara neden olabilir.
