2014 Hyundai Accent Blue Kullanım Kılavuzu (in Turkish)

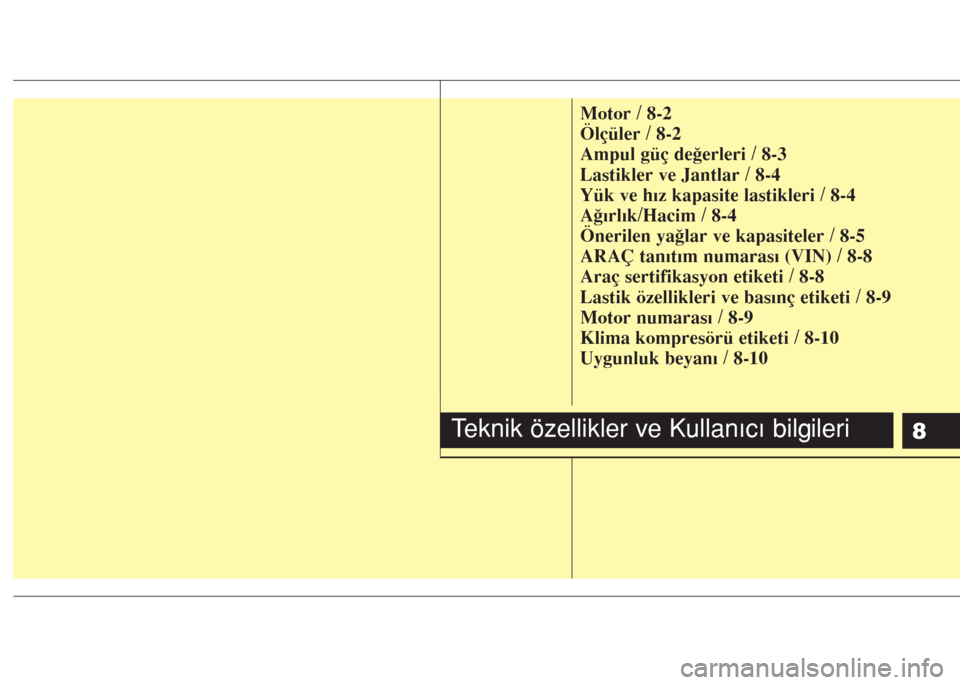

8
Motor / 8-2
Ölçüler / 8-2
Ampul güç değerleri / 8-3
Lastikler ve Jantlar / 8-4
Yük ve hız kapasite lastikleri / 8-4
Ağırlık/Hacim / 8-4
Önerilen yağlar ve kapasiteler / 8-5
ARAÇ tanıtım numarası (VIN) / 8-8
Araç sertifikasyon etiketi / 8-8
Lastik özellikleri ve basınç etiketi / 8-9
Motor numarası / 8-9
Klima kompresörü etiketi / 8-10
Uygunluk beyanı / 8-10
Teknik özellikler ve Kullanıcı bilgileri

Teknik özellikler ve Kullanc bilgileri
2 8
MOTOR
MaddeBenzinli Kappa 1.4L Benzinli Gamma 1.6LDizel 1.6L
Silindir hacmi
cc
1.368 1.591 1.582
Silindir çapı x Strok
mm
72x84 77x85.44 77.2x84.5
Ateşleme sırası
1-3-4-2 1-3-4-2 1-3-4-2
Silindir Sayısı
4, Sıralı 4, Sıralı 4, Sıralı
ÖLÇÜLERmm
Madde 4 Kapılı
5 Kapılı
Toplam uzunluk 4.370
4.115
Toplam genişlik 1.700
1.700
Toplam yükseklik 1.457
1.457
Ön sırt175/70 R14 1.506
1.506
195/50 R16 1.488
1.488
Arka sırt175/70 R14 1.511
1.511
195/50 R16 1.493
1.493
Aks mesafesi 2.570
2.570

83
Teknik özellikler ve Kullanc bilgileri

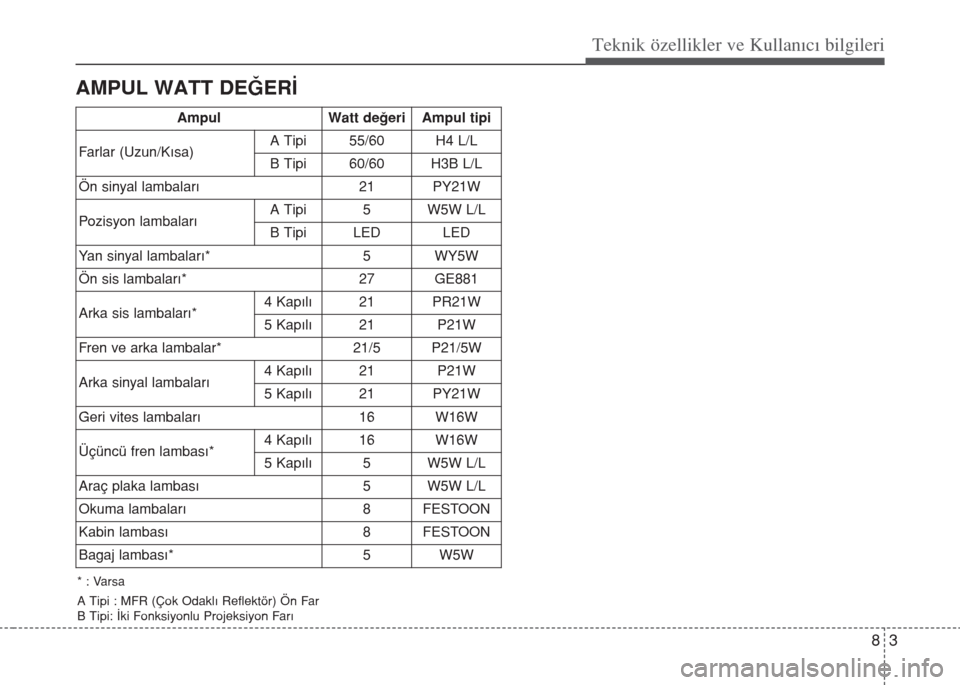

AMPUL WATT DEĞERİ
* : Varsa
A Tipi : MFR (Çok Odaklı Reflektör) Ön Far
B Tipi: İki Fonksiyonlu Projeksiyon Farı
AmpulWatt değeriAmpul tipi
Farlar (Uzun/Kısa)A Tipi55/60H4 L/L
B Tipi60/60H3B L/L
Ön sinyal lambaları21PY21W
Pozisyon lambalarıA Tipi5W5W L/L
B TipiLEDLED
Yan sinyal lambaları* 5WY5W
Ön sis lambaları*27GE881
Arka sis lambaları* 4 Kapılı21PR21W
5 Kapılı21P21W
Fren ve arka lambalar* 21/5P21/5W
Arka sinyal lambaları4 Kapılı21P21W
5 Kapılı21PY21W
Geri vites lambaları16W16W
Üçüncü fren lambası*4 Kapılı16W16W
5 Kapılı5W5W L/L
Araç plaka lambası5W5W L/L
Okuma lambaları8FESTOON
Kabin lambası8FESTOON
Bagaj lambası*5W5W

Teknik özellikler ve Kullanc bilgileri
4 8
LASTİKLER VE JANTLAR
AĞIRLIK VE HACİM
*1LI : YÜK ENDEKSİ
*2SS : HIZ SEMBOLÜ
YÜK VE HIZ KAPASİTE LASTİKLERİ
Madde Lastik Ebadı Jant EbadıHava basıncı bar (psi, kPa)
Bijon somunları
sıkma torku
kg•m (N•m) Normal yük Maksimum yük
Ön Arka Ön Arka
Tam boyut lastik175/70 R14 5.5Jx14
2.2
(32)2.2
(32)2.2
(32)2.2
(32)9~11
(88 ~ 107)
195/50 R16 6.0Jx16
Madde Lastik Ebadı Jant EbadıYük Kapasitesi Hız Kapasitesi
LI *1kg SS *2km/sa.
Tam boyut lastik175/70 R14 5.5Jx14 84 500
T190
195/50 R16 6.0Jx16 83 487
H210
Madde Benzinli 1.4L Benzinli 1.6L Dizel 1.6L
Brüt araç ağırlığı
kg 1.560 1.560 1.650
Bagaj hacmi
l4 Kapılı 465 465 465
5 Kapılı370370370

85
Teknik özellikler ve Kullanc bilgileri
ÖNERİLEN YAĞLAR VE KAPASİTELER
Yağ Hacim Sınıflandırma
Motor yağı *1*2
(boşaltınız ve
tekrar doldurunuz)Benzinli Motor1.4L3.5 lt
API Service SM *3,
ILSAC GF-4 veya üzeri kalite
1.6L3.6 lt
Dizel Motor1.6L5.3ltACEA C2 veya C3 (DPF’li *4),
ACEA B4 (DPF’siz *4)
Düz şanzıman yağı
Benzinli Motor1.4L/1.6L1.8~1.9 ltHA SYN MTF (SK),
HD SYN MTF (H.K.SHELL),
GS PAO MTF (GS CALTEX),
API GL-4, SAE 75W/85
(HYUNDAI Genuine şanzıman yağı)
Dizel Motor1.6L1.9~2.0 lt
Otomatik şanzıman yağıBenzinli Motor1.6L6.8 ltDIAMOND ATF SP-III, SK ATF SP-III
Dizel Motor 1.6L 6.6 lt
Sürekli Değişken Oranlı
Şanzıman yağıBenzinli Motor1.4L6.0 ltSP-CVT1
Soğutma suyu Benzinli Motor 1.4L/1.6L 5.3 ltKARIŞIM, Sulu antifriz
(Alüminyum radyatör için etilen glikol bazlı
soğutucu)
Dizel Motor1.6L6.3 lt
İyi bir motor ve aktarma sistemi performansı ve ömrü elde edilmesine yardımcı olmak için sadece
doğru kalitede yağlar kullanınız. Doğru kalitede yağlar motor verimin yükselmesine de yardımcı
olur ve yakıt ekonomisi sağlarlar.
Bu yağlar ve sıvılar aracınızda kullanım için önerilmiştir.

Teknik özellikler ve Kullanc bilgileri
6 8
*1: Bir sonraki sayfadaki önerilen SAE viskozite numaralarına bakınız.
*
2: “Enerji Koruyucu Yağlar (Energy Conserving Oil)” etiketli motor yağları artık vardır. Diğer ilave
yararlarının yanı sıra, motordaki sürtünmeleri yenmek için gereken yakıt miktarını azaltarak
yakıt ekonomisine de katkıda bulunurlar. Bu yeniliklerin günlük sürüşler sırasında saptanması
genellikle kolay değildir; fakat bir yıl içinde önemli düzeyde enerji tasarrufu sağlarlar.
*
3: API service SM motor yağı ülkenizde mevcut değilse, API service SL kullanabilirsiniz.
*
4: Dizel Partikül Filtresi.
Yağ Hacim Sınıflandırma
Fren/Debriyaj hidroliği0.7~0.8 ltFMVSS116 DOT-3 veya DOT-4
Yakıt43 lt1. bölümdeki “Yakıt gereksinimleri”
konusuna bakınız.

87
Teknik özellikler ve Kullanc bilgileri
Önerilen SAE viskozite numarasıMotor yağının viskozitesi (kalınlığı) yakıt
ekonomisini ve soğuk havalarda çalıştır-
mayı (motorun çalıştırılması ve motor ya-
ğının akışkanlığı) etkiler. Düşük viskozi-
teli motor yağları daha iyi bir yakıt eko-
nomisi ve soğuk hava performansı sağ-
larlar; ancak sıcak havalarda yeterli bir
yağlama elde etmek için yüksek viskozi-
teli motor yağları gerekir.Önerilenin dışındaki viskozitelerde bir
yağ kullanılması motorun hasar görmesi-
ne neden olabilir.
Bir yağ seçerken, aracınızın bir sonraki
yağ değişimine kadar çalışacağı sıcaklık-
ları göz önüne alınız. Tablodan önerilen
viskozitedeki yağı seçiniz.
DİKKAT
Yağ seviyelerini kontrol
etmeden veya yağları bo-
şaltmadan önce doldurma
tapası, boşaltma tapası ve-
ya yağ çubuğu deliği çev-
resini daima temizlemeyi
unutmayınız. Bu özellikle
tozlu ve kumlu bölgeler
için ve aracın asfaltsız yol-
larda kullanıldığı durum-
larda önemlidir. Tapaların
ve yağ çubuğunun etrafı-
nın temizlenmesi, toz ve
kirin motorun ve diğer
mekanizmaların içine gide-
rek hasara yol açmasına
engel olur.
SAE Vizkosite Numaraları için Sıcaklık Aralığı
Sıcaklık
°C
-30 -20 -10 0 10 20 30 40 50
Dizel
Motor Yağı
5W-30
15W-40
10W-30
0W-30
*1: Daha iyi bir yakıt ekonomisi için, grade SAE 5W-20*2 (API SM / ILSAC
GF-4) viskozite sınıfından bir yağ kullanılması önerilir. Ancak, bu motor
yağı ülkenizde mevcut değilse, motor yağı viskozite tablosunu kullanarak
uygun bir motor yağını seçiniz.
*
2: Orta Doğu’da, SAE 5W-20 vizkosite derecesinde motor yağı kullan-
mayınız..
Benzinli
Motor Yağı *1
20W-50
10W-30
15W-40
5W-20*2, 5W-30

Teknik özellikler ve Kullanc bilgileri
8 8
ARAÇ TANITIM NUMARASI (ŞASİ NUMARASI) ARAÇ SERTİFİKASYON
ETİKETİ
Araç tanıtım numarası (VIN)
aracınızın tescili ve araç ile
ilgili mülkiyet, vs. gibi her türlü
yasal konularda kullanılan bir
numaradır.
Numara, yolcu koltuğunun altı-
na, döşe-me üstüne zımbalan-
mıştır. Numarayı kontrol etmek
için kapağı açın.VIN numarası ayrıca, ön
göğüs panelinin üstünde bir
plakete de yazılmıştır. Plaket
üzerindeki numara dış taraftan
ön camın arasından kolayca
görülebilir.
Sürücünün (veya ön yolcunun)
yanındaki orta direkte bulunan
araç sertifikasyon etiketi ara-
cın tanıtım numarasını (VIN)
belirtir.
ORBC080001
nA Tipi
ORBC080002
nB Tipi
ORB080003
ORB083003
nA Tipi
nB Tipi
