Bakım
Motor bölmesi ek sigorta paneli (Dizel Motor)
TanımSig. değeriKorunan parça
KIZDIRMA80A Kızdırma rölesi
PTC150A PTC ısıtıcı rölesi #1
PTC250A PTC ısıtıcı rölesi #2
PTC 350A PTC ısıtıcı rölesi #3
TanımSembolSig. değeriKorunan parça
SİGORTA
10AFar, SOL
10AMotor Bölmesi Sigorta ve Röle Kutusu (Far Lambası Rölesi)
20ADizel : ECM
15ABenzinli: ECM, TCM, Enjektör #1~#4, Yağ Kontrol Valfi, RÖLE 12 (Yakıt Pompa Rölesi)
Dizel: Dizel Kutusu (Kızdırma Rölesi, PTC Isıtma Rölesi #1), VGT Aktüatörü, Eksantrik Mili
Konum Sensörü, Elektrikli EGR Aktüatörü, Immobilizer Modülü
10A
Gasoline: ECM, Eksantrik Mili Konum Sensörü, Temizleme Kontrol Solenoid Valfi, Oksijen
Sensörü (Yukarı, aşağı), Immobilizer Kontrol Modulü, RÖLE 3 (Soğutma Fanı (Düşük)
Rölesi), RÖLE 4 (KLİMA Rölesi), RÖLE 8 (Soğutma Fanı (Yüksek) Rölesi)
Dizel: Stop Lambası Svici, Lambda sensörü, RÖLE 3 (Soğutma Fanı (Düşük) Rölesi), RÖLE 4
(KLİMA Rölesi), RÖLE 8 (Soğutma Fanı (Yüksek) Rölesi)
10ATCM
15A/10ADizel: Yakıt Basıncı Ayarlama Valfi
B/UP LAMP10ATCM, Şanzıman Konum Svici, Gösterge Paneli, BCM, Arka Grup Lambası SOL/SAĞ
10ADiesel: ECM, Çok Fonksiyonlu Kol (Silecek Kolu), Ön Silecek Motoru

Bakım
90 7
AMPULLER
Yalnız belirtilen voltajda am-
puller kullanınız.
]NOT
Yoğun yağışta araç sürdükten
veya araç yıkamadan sonra, far-
ların ve park lambalarının cam-
larında nem tabakası meydana
gelebilir. Bunun nedeni, lamba-
ların içi ile dışı arasındaki sıcak-
lığın farklı oluşudur. Bu durum
yağmur sırasında aracın camla-
rındaki buğulanma gibidir ve
aracınızla ilgili herhangi bir
problem yoktur. Lambaların
elektrik devresine su girerse,
HYUNDAI yetkili servisine
kontrol ettirmenizi öneririz.
UYARI - Aydınlatma
sisteminin çalış-
ması
Işık sisteminde çalışmaya
başlamadan önce el frenini
sıkıca çekiniz, kontak anah-
tarının LOCK konumuna alın-
mış olduğunu kontrol ediniz
ve aracın ani hareket etmesi-
ni ve ellerinizin yanmasını
veya elektrik çarpmasını ön-
lemek amacıyla iç aydınlat-
maları kapatınız.
DİKKAT
Yanmış olan bir ampulün
aynı watt derecesinde olan
yenisi ile değiştirilmesi ge-
rekir. Aksi halde, sigortaya
veya elektrik kablolarına
zarar verebilirsiniz.
DİKKAT
• Eğer gerekli aletler,
doğru ampuller ve teknik
bilginiz yoksa, HYUNDAI
yetkili servisine başvur-
manızı öneririz. Birçok
durumda aracın ampulle-
rinin değiştirilmesi kolay
değildir. Çünkü ampulü
sökebilmek için diğer
bazı parçaların da sökül-
mesi gerekir. Bu, özellik-
le far ampullerini değiş-
tirmek için ön far grubu-
nu sökmeniz gerektiğin-
de karşılaşacağınız bir
durumdur. Far grubunun
sökülmesi/takılması sıra-
sında araca zarar verebi-
lirsiniz.
(Devam ediyor)(Devam ediyor)
• İlave ampul veya LED
takmayınız. Taktığınız
takdirde, lamba düzgün
çalışmayabilir ve sigorta
kutusunda veya elektrik
kablo sisteminde prob-
lem meydana gelebilir.

791
Bakım

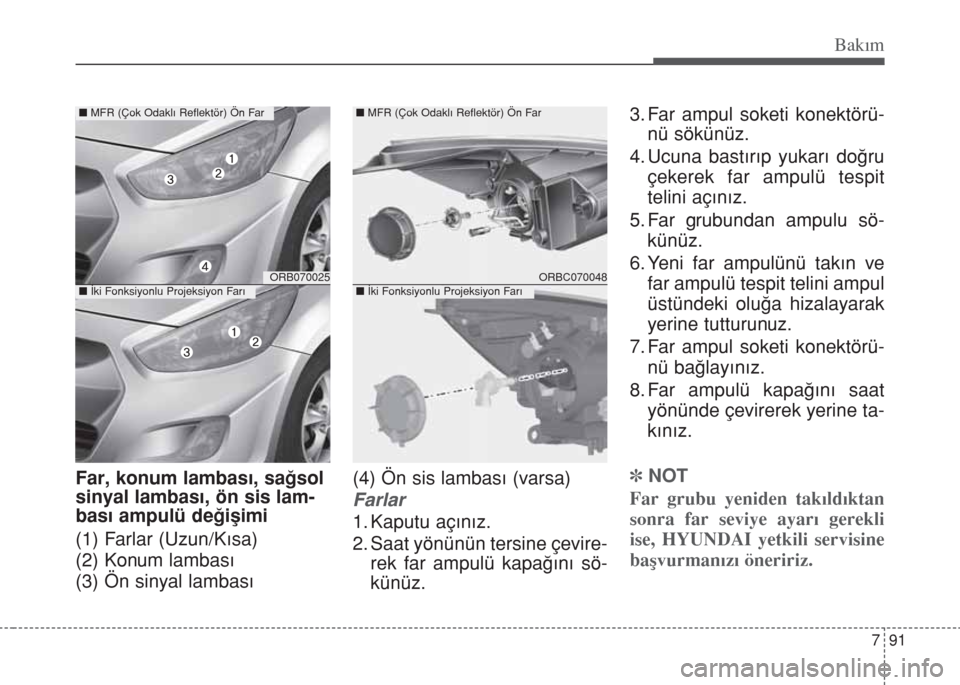

Far, konum lambası, sağsol
sinyal lambası, ön sis lam-
bası ampulü değişimi
(1) Farlar (Uzun/Kısa)
(2) Konum lambası
(3) Ön sinyal lambası(4) Ön sis lambası (varsa)
Farlar
1. Kaputu açınız.
2. Saat yönünün tersine çevire-
rek far ampulü kapağını sö-
künüz.3. Far ampul soketi konektörü-
nü sökünüz.
4. Ucuna bastırıp yukarı doğru
çekerek far ampulü tespit
telini açınız.
5. Far grubundan ampulu sö-
künüz.
6. Yeni far ampulünü takın ve
far ampulü tespit telini ampul
üstündeki oluğa hizalayarak
yerine tutturunuz.
7. Far ampul soketi konektörü-
nü bağlayınız.
8. Far ampulü kapağını saat
yönünde çevirerek yerine ta-
kınız.
]NOT
Far grubu yeniden takıldıktan
sonra far seviye ayarı gerekli
ise, HYUNDAI yetkili servisine
başvurmanızı öneririz.
ORB070025
nMFR (Çok Odaklı Reflektör) Ön Far
nİki Fonksiyonlu Projeksiyon FarıORBC070048
nMFR (Çok Odaklı Reflektör) Ön Far
nİki Fonksiyonlu Projeksiyon Farı

Bakım
92 7

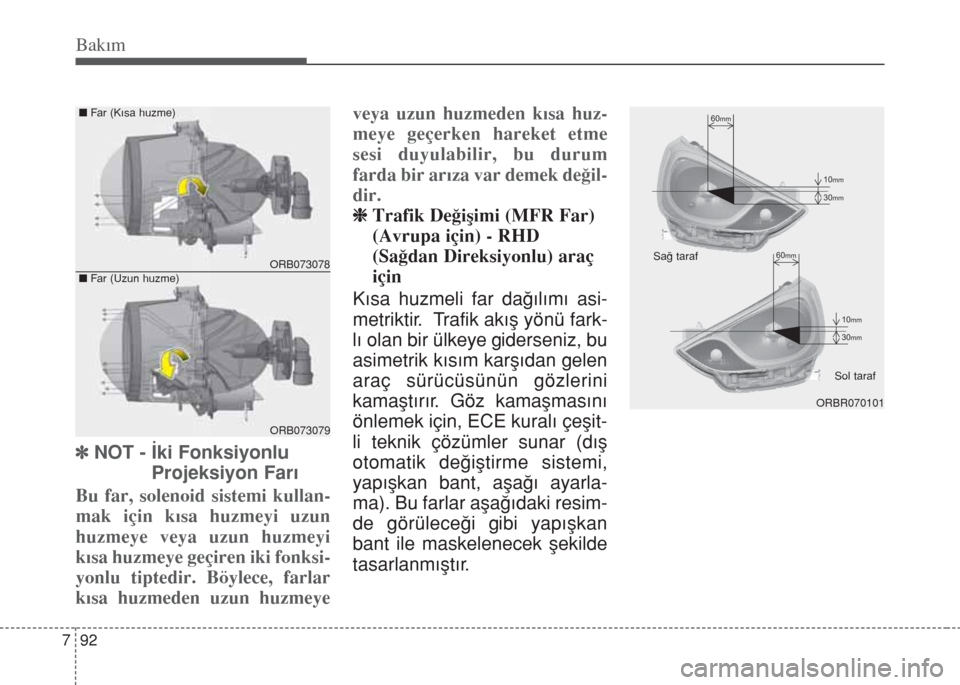

]NOT - İki Fonksiyonlu
Projeksiyon Farı
Bu far, solenoid sistemi kullan-
mak için kısa huzmeyi uzun
huzmeye veya uzun huzmeyi
kısa huzmeye geçiren iki fonksi-
yonlu tiptedir. Böylece, farlar
kısa huzmeden uzun huzmeyeveya uzun huzmeden kısa huz-
meye geçerken hareket etme
sesi duyulabilir, bu durum
farda bir arıza var demek değil-
dir.
hTrafik Değişimi (MFR Far)
(Avrupa için) - RHD
(Sağdan Direksiyonlu) araç
için
Kısa huzmeli far dağılımı asi-
metriktir. Trafik akış yönü fark-
lı olan bir ülkeye giderseniz, bu
asimetrik kısım karşıdan gelen
araç sürücüsünün gözlerini
kamaştırır. Göz kamaşmasını
önlemek için, ECE kuralı çeşit-
li teknik çözümler sunar (dış
otomatik değiştirme sistemi,
yapışkan bant, aşağı ayarla-
ma). Bu farlar aşağıdaki resim-
de görüleceği gibi yapışkan
bant ile maskelenecek şekilde
tasarlanmıştır.
ORB073078
ORB073079 nFar (Kısa huzme)
nFar (Uzun huzme)
60mm
30mm
10mm
30mm
10mm
60mm
ORBR070101 Sağ taraf
Sol taraf

793
Bakım

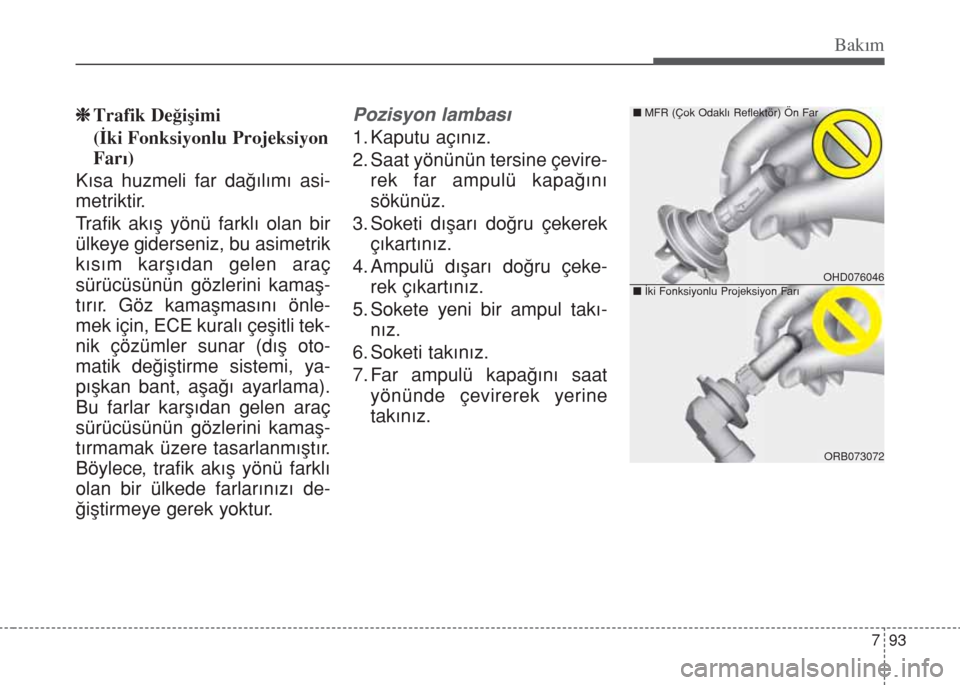

hTrafik Değişimi
(İki Fonksiyonlu Projeksiyon
Farı)
Kısa huzmeli far dağılımı asi-
metriktir.
Trafik akış yönü farklı olan bir
ülkeye giderseniz, bu asimetrik
kısım karşıdan gelen araç
sürücüsünün gözlerini kamaş-
tırır. Göz kamaşmasını önle-
mek için, ECE kuralı çeşitli tek-
nik çözümler sunar (dış oto-
matik değiştirme sistemi, ya-
pışkan bant, aşağı ayarlama).
Bu farlar karşıdan gelen araç
sürücüsünün gözlerini kamaş-
tırmamak üzere tasarlanmıştır.
Böylece, trafik akış yönü farklı
olan bir ülkede farlarınızı de-
ğiştirmeye gerek yoktur.Pozisyon lambası
1. Kaputu açınız.
2. Saat yönünün tersine çevire-
rek far ampulü kapağını
sökünüz.
3. Soketi dışarı doğru çekerek
çıkartınız.
4. Ampulü dışarı doğru çeke-
rek çıkartınız.
5. Sokete yeni bir ampul takı-
nız.
6. Soketi takınız.
7. Far ampulü kapağını saat
yönünde çevirerek yerine
takınız.
OHD076046
ORB073072 nMFR (Çok Odaklı Reflektör) Ön Far
nİki Fonksiyonlu Projeksiyon Farı

Bakım
94 7

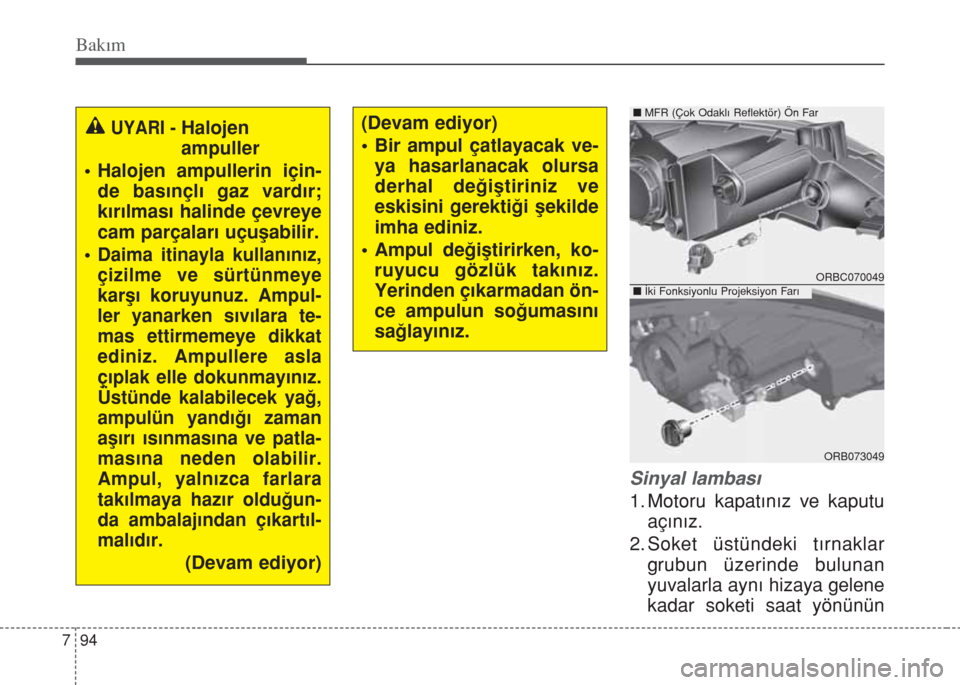

Sinyal lambası
1. Motoru kapatınız ve kaputu
açınız.
2. Soket üstündeki tırnaklar
grubun üzerinde bulunan
yuvalarla aynı hizaya gelene
kadar soketi saat yönünün
UYARI - Halojen
ampuller
• Halojen ampullerin için-
de basınçlı gaz vardır;
kırılması halinde çevreye
cam parçaları uçuşabilir.
• Daima itinayla kullanınız,
çizilme ve sürtünmeye
karşı koruyunuz. Ampul-
ler yanarken sıvılara te-
mas ettirmemeye dikkat
ediniz. Ampullere asla
çıplak elle dokunmayınız.
Üstünde kalabilecek yağ,
ampulün yandığı zaman
aşırı ısınmasına ve patla-
masına neden olabilir.
Ampul, yalnızca farlara
takılmaya hazır olduğun-
da ambalajından çıkartıl-
malıdır.
(Devam ediyor)
(Devam ediyor)
• Bir ampul çatlayacak ve-
ya hasarlanacak olursa
derhal değiştiriniz ve
eskisini gerektiği şekilde
imha ediniz.
• Ampul değiştirirken, ko-
ruyucu gözlük takınız.
Yerinden çıkarmadan ön-
ce ampulun soğumasını
sağlayınız.
ORBC070049
ORB073049
nMFR (Çok Odaklı Reflektör) Ön Far
nİki Fonksiyonlu Projeksiyon Farı

795
Bakım
tersine çevirerek gruptan sö-
künüz.
3. Ampule bastırıp üstündeki
tırnaklar sokette bulunan
yuvalarla aynı hizaya gelene
kadar saat yönünün tersine
çevirerek ampulü soketten
çıkartınız. Ampulu soketten
dışarı çekiniz.
4. Sokete sokup yerine oturana
kadar çevirerek yeni ampulü
takınız.
5. Soket üstündeki tırnakları
gruptaki yuvalara hizalaya-
rak soketi gruba monte edi-
niz. Soketi gruba itiniz ve
saat yönünde çeviriniz.

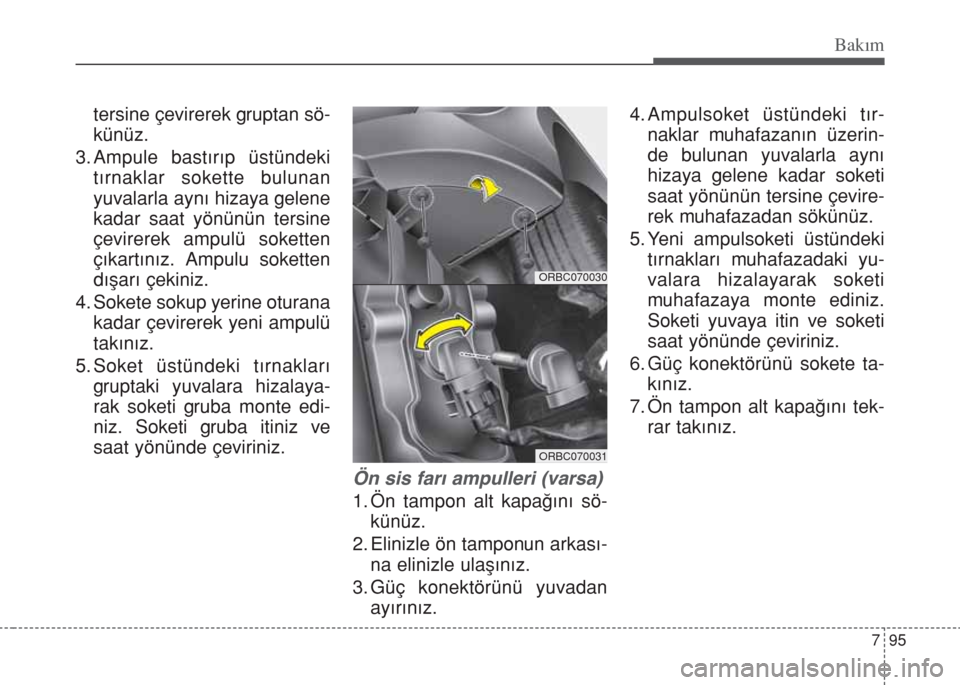

Ön sis farı ampulleri (varsa)
1. Ön tampon alt kapağını sö-
künüz.
2. Elinizle ön tamponun arkası-
na elinizle ulaşınız.
3. Güç konektörünü yuvadan
ayırınız.4. Ampulsoket üstündeki tır-
naklar muhafazanın üzerin-
de bulunan yuvalarla aynı
hizaya gelene kadar soketi
saat yönünün tersine çevire-
rek muhafazadan sökünüz.
5. Yeni ampulsoketi üstündeki
tırnakları muhafazadaki yu-
valara hizalayarak soketi
muhafazaya monte ediniz.
Soketi yuvaya itin ve soketi
saat yönünde çeviriniz.
6. Güç konektörünü sokete ta-
kınız.
7. Ön tampon alt kapağını tek-
rar takınız.
ORBC070030
ORBC070031

Bakım
96 7

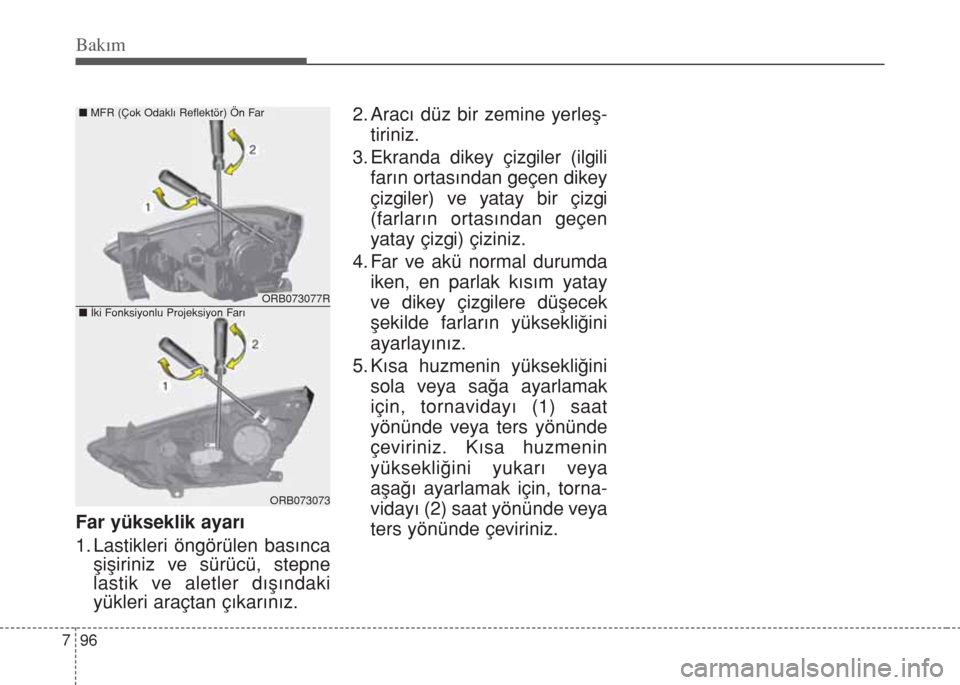

Far yükseklik ayarı
1. Lastikleri öngörülen basınca
şişiriniz ve sürücü, stepne
lastik ve aletler dışındaki
yükleri araçtan çıkarınız.2. Aracı düz bir zemine yerleş-
tiriniz.
3. Ekranda dikey çizgiler (ilgili
farın ortasından geçen dikey
çizgiler) ve yatay bir çizgi
(farların ortasından geçen
yatay çizgi) çiziniz.
4. Far ve akü normal durumda
iken, en parlak kısım yatay
ve dikey çizgilere düşecek
şekilde farların yüksekliğini
ayarlayınız.
5. Kısa huzmenin yüksekliğini
sola veya sağa ayarlamak
için, tornavidayı (1) saat
yönünde veya ters yönünde
çeviriniz. Kısa huzmenin
yüksekliğini yukarı veya
aşağı ayarlamak için, torna-
vidayı (2) saat yönünde veya
ters yönünde çeviriniz.
ORB073077R
ORB073073
nMFR (Çok Odaklı Reflektör) Ön Far
nİki Fonksiyonlu Projeksiyon Farı
